Как защитить насос от сухого хода

Проблемы с работой реле сухого хода глубинного насоса

Возможные погрешности в работе реле глубинных установок:

  • снижен порог минимальной настройки — даже небольшое отклонение препятствует своевременному срабатыванию приспособления. А значит, насос продолжит работу;
  • аналогичная погрешность завышенного предела создаст защиту. Это отключит помпу без причины;
  • слишком низкое давление увеличивает время, необходимое на запуск системы. Единственный выход — слить жидкость из гидроаккумулятора;
  • даже небольшая погрешность способна запустить механизм отката давления. В результате на фоне высокого потребления давление начинает резко падать. Чтобы исключить холостые отключения, уменьшите силу давления.

Как показывает практика, нередко даже при наличии защиты, прибор не срабатывает, а оборудование продолжает работать. Причины неполадки:

  • залипание контактов — еще хуже — их оплавление. Контакты прерывателя под воздействием пускового тока повреждаются. Если контакты сохранили целостность и просто залипли, проблема устраняется легко. Зачистите места накаливания мелкой наждачкой или обычной пилкой для полировки ногтей. Если они сильно повреждены, придётся менять их на новые;
  • интервал между порогами срабатывания устройства выше нормы — выполните настройки, которые рекомендует производитель реле, и проблема решится.

Читайте еще: Насос центробежный погружной: устройство и принцип работы, плюсы и минусы использования для скважины

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

  • Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
  • Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
  • дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
  • максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1
Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

  1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
  2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
  3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
  4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
  5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

1.2
Как настроить реле давления на насосной станции? (видео)

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

  • давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
  • засорился насосный фильтр;
  • насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

  • В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
  • В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

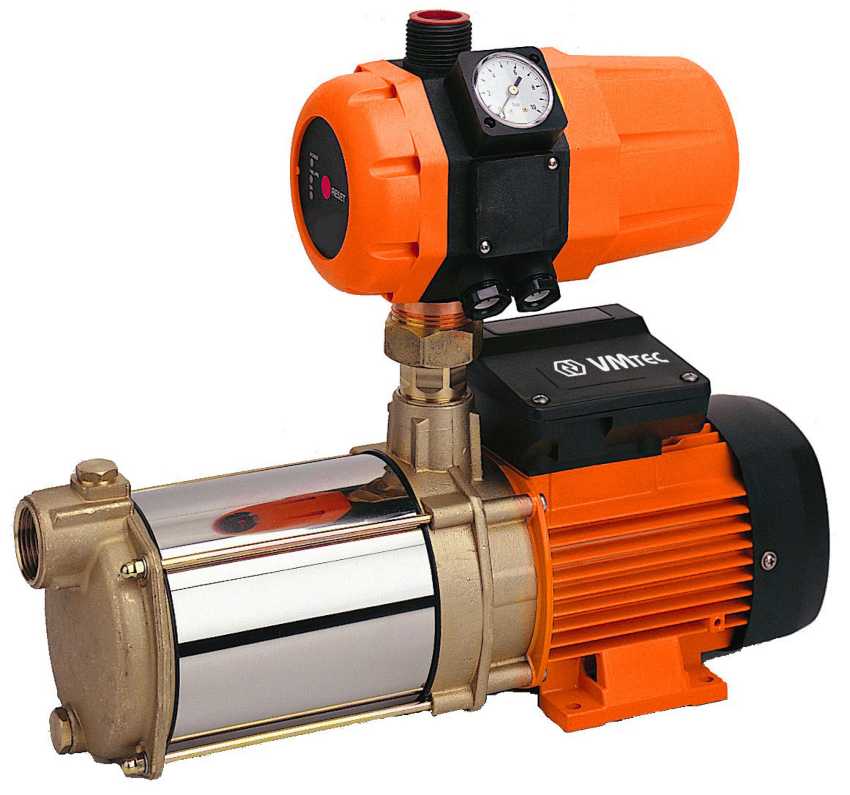

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Какими бывают реле защиты

Изделия защиты бывают трех видов:

стрелочные;

электромеханические;

электронные.

По принципу действия и функциональному предназначению датчики классифицируют по нескольким типам устройств. Рассмотрим их более детально.

Протоковые устройства

Прибор представляет собой клапан лепесткового типа, который смонтирован в проточной части помпы. Его предназначение состоит в реагировании на водные потоки различной силы.

Пружинящий лепесток реле под давлением проходящих потоков воды приводит пружину в сжатое состояние. Магнит который установлен у изделия наверху, контактирует с герконовым реле. Происходит соединение контактов, от которых запитана помпа. При мощном напоре лепесток постоянно лежит в отклоненном положении, а двигатель помпы функционирует.

Если в трубопроводе нет воды или ее поток ослаблен, лепесток и магнит занимают первоначальное положение. Контакты размыкаются, насос останавливается.

Преимущества протоковых реле — маленький вес и компактный размер.

Поплавковые модели

Датчики контроля порога воды поплавковой модели рассчитаны как на заполнение бака, так и на его опорожнение.

Принцип функционирования следующий. Поплавок устройства смотрит вверх — помпа может безопасно работать. Когда уровень наполнения жидкости уменьшается, поплавок опускается. Благодаря этому размыкается контактор. Пока порог наполнения не станет нормальным, станция не запустится.

Однокамерные модели

Их изготавливают с 1-4 штифтами. Практически все модели работают при минимальном давлении. В простых модификациях применяют проводной контактор, запитанный от обычной сети.

Первую гайку размещают на штифте. Чтобы поднять давление, винт вращают в направлении часовой стрелки.

Схема:

Двухкамерные устройства

Двухкамерные модификации комплектуются контактами пониженной проводимости. Их оснащают 3-5 штифтами. Гайки располагают вверху прибора — на корпусе. Величина выходного патрубка — не менее 44 мм. Такие версии идеальны для защиты мощного оборудования.

Читайте еще: Устройство и виды фекальных канализационных погружных насосов, критерии выбора

Имея проводные контакты, двухкамерные устройства включаются от модуля. Каркас делают из металла. Давление в системе повышается вращением винта. Зажимная пластина локализуется ниже контактора. У основания реле есть уплотнитель. У многих моделей имеются специальные крышки — чтобы смазывать штифт.

Модели на три камеры

Приборы на три камеры — самые точные. Они идеально регулируют внутреннее давление оборудования. Пуск осуществляется от модуля. Подключают реле с использованием кольцевых переходников. Такие версии целесообразно монтировать на насосы мощностью более 4 квт.

Отдавайте предпочтение модификациям, сделанным на приводах. Хорошо, если есть две зажимные пластинки. Отводящий провод идет от контактора. Питание — от стандартной электрической сети.

Принцип работы реле

В настоящее время производители предлагают различные модели реле сухого хода. Но все они работают по одному и тому же принципу. В принципе, этот прибор работает, как обычное двухконтактное реле. То есть, оно является промежуточным устройством между питающей сетью и прибором, потребляющим электричество. Последним в данном случае выступает насос насосной станции. Поэтому само реле устанавливается в сеть последовательно.

Устройство LP-3

Вот так работает итальянская модель Italtecnica LP3.

  • В первоначальном состоянии контакты реле всегда разомкнуты.
  • Чтобы включить насос, необходимо нажать на красную кнопку на корпусе реле и немного удерживать ее в этом состоянии.
  • То есть, происходит замыкание контактов, через которые начинает подаваться на электродвигатель электрический ток.
  • Как только давление в водопроводной сети падает до 0,5 бар, контакты просто размыкаются.

Чтобы реагировать на давление в водопроводе, внутри реле установлена пружина, которая настраивается на определенные низкие и высокие критические значения данного параметра воды. Именно с ее помощью производится размыкание и замыкание контактов внутри прибора.

Способ установки

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

  • при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
  • закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

    Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора.

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

  • простоту схемы подключения насосов. Основные элементы – насос и автоматика;
  • небольшие размеры устройств;
  • доступную цену системы в целом;
  • возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

  • Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
  • Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
  • При достижении минимально допустимого уровня включается реле, которое запускает насос.
  • Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

  • Реле давления;
  • Гидроаккумулятор;
  • Датчики-блокираторы сухого хода;
  • Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

  • Температурный контроль;
  • Аварийное отключение системы;
  • Проверка уровня жидкости;
  • Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

  • Помещение должно круглогодично отапливаться.
  • Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
  • Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
  • Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Опасность сухого хода

Конструктивно в скважинном напорном оборудовании предусматривается применение воды в качестве защитного средства. Прохладная жидкость не дает нагреваться деталям напорного устройства, обеспечивает требуемое давление. Помимо этого, для глубинного оборудования невозможно организовать традиционную систему смазки трущихся элементов: силу трения также уменьшает вода.

Если рабочая среда отсутствует:

  • Детали нагреваются, растут в размерах и через металлические соединения передают тепловое расширение на ближайшие узлы.
  • Постепенно элементы внутри насоса деформируются.
  • Агрегат «клинит» из-за трансформации внутренних частей, что вызывает скачок напряжения.
  • В электродвигателе сгорают обмотки, что окончательно выводит насос из строя.

Осушение погружного насосного оборудования возникает при малой производительности глубинного источника. Если водозабор большой, скважина быстро пустеет. Потребуется время, чтобы резервуар наполнился вновь. Причиной работы поверхностного насоса на сухом ходу становится засорение трубы, по которой идет откачивание. Если водозабор ведется от общегородской сети, вода может кончиться из-за прорыва магистрали либо технических работ на водоснабжающих ветках.

2 Поплавковый выключатель

Поплавковый выключатель – это наиболее простой и дешевый способ защитить циркуляционный насос от перегрева и поломки при работе «всухую». Преимущество устройства заключается в том, что его можно использовать в качестве датчика уровня рабочей среды и как исполнительный элемент.

В одну емкость можно поместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию по управлению основным или резервным помповым оборудованием.

Поплавковые датчики сухого хода бывают легкими и тяжелыми. Первые используются для подачи и отвода воды, вторые – в канализации и дренажных трубопроводах.

Для корректной работы устройства необходим минимальный диаметр колодца – 40 см. Эта особенность не позволяет считать поплавковые выключатели универсальным средством защиты помпы от работы «всухую».

2.1 Защитное реле давления

Устройство представляет собой обычное реле давления, оснащенное дополнительной защитой от холостого хода при снижении давления ниже заводских установок.

Это реле давления управляет включением и отключением поверхностного или скважинного насоса, если схема трубопровода включает гидроаккумулятор или предусмотрено подключение к насосной станции автоматической. Реле срабатывает при 0,4-0,6 атмосфер. Этот параметр выставляется на заводе-изготовителе, и изменить его нельзя.

Если колебания давления внутри трубопроводной магистрали находятся в заданных пределах, то реле давления не срабатывает и помпа работает в штатном режиме. При падении давления до установленных величин, что случается при отсутствии воды, срабатывает датчик сухого хода, размыкаются контакты, питающие цепь, и устройство для напорного перемещения жидкости выключается.

Процесс запуска помпы осуществляется только вручную посредством нажатия рычага. Перед этим определяют и устраняют причину остановки двигателя. Обязательное условие во время запуска – наполнение насоса водой.

2.2 Какое защитное устройство выбрать?

Выбор прибора по защите насоса от сухого хода обусловлен моделью самой помпы и задачами, с которыми ему нужно справиться. Оптимальным считается вариант, когда используют датчик сухого хода для насоса в виде поплавка и реле давления. Подсоединение к трубопроводу этих устройств позволит в полной мере сократить риски по поломке помпового оборудования.

Использование защитных элементов необязательно, если:

  • глубина скважины или емкости достаточно велика;
  • обслуживание перекачивающего агрегата осуществляется опытным мастером;
  • уровень воды в системе не меняется – подключаться с приборами защиты нет смысла.

Работа насоса требует повышенного внимания: как только пропадает вода или же срабатывает теплореле и отключается двигатель, следует немедленно выяснить причину и устранить ее, и только после этого возобновлять работу помпового агрегата.к меню

Общий принцип работы устройства

Большинство защитных устройств такого типа сопряжены с управляющей автоматикой. Контроллер фиксирует рабочие параметры для последующей коррекции объемов подачи, включения или отключения агрегата. В этом плане датчики сухого или холостого хода выступают лишь одним из сигнализаторов о состоянии рабочей среды. Определение нехватки воды может производиться разными способами в зависимости от используемого типа датчика сухого хода для насоса. Принцип работы устройств типа манометров, к примеру, базируется на фиксации уровня давления. При достижении порогового уровня детектор посылает сигнал контроллеру, который, в свою очередь, автоматически отключает перекачивающее оборудование. Причем датчик может продолжать свою работу в качестве манометра. И при восстановлении достаточного уровня давления он также через управляющий контроллер возобновляет функцию насоса. Опять же, признаки нехватки воды могут быть разными.

Мультифункциональные реле подключаются к нескольким типами детекторов, что повышает точность определения уровня обслуживаемой среды.

Обзор основных понятий и принцип работы

С помощью реле давления воды для насоса автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

Давление включения или нижнее давление (Рвкл), при котором контакты реле давления для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар. Давление выключения или нижнее давление (Рвыкл), при котором контакты реле размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар. Перепад давления (ΔР) — разница предыдущих двух показателей. Максимально допустимое давление выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Обзор известных производителей и цены

Самыми известными и надежными считаются несколько моделей ценовой категории 30-40$:

  1. Genyo Lowara Genyo 8A. Производитель – Польша. Основное направление компании – выпуск электронного оборудования для систем управления. Реле предназначено для работы в водопроводах бытового назначения и характеризуется высоким качеством, длительным сроком эксплуатации. Осуществляя контроль давления потока в трубах, датчик запускает насосную систему при показателе расхода воды от 1,6 л/минуту. Агрегат требует подключения к электричеству, потребляет 2,4 кВт/час. Рабочий температурный режим +5..+60 С.
  2. Grundfos UPA 120. Заводы изготовителя находятся в Румынии, Китае. Аппарат имеет малые габариты, удобно монтируется и показан для систем индивидуального водоснабжения. То есть может применяться как в частных строениях, так и квартирах. Прибор запускается в работу при показателе расхода жидкости 1,5л/минуту, полностью предотвращая функциональность системы на холостом ходу. Крайний показатель рабочей температуры +60 С.

Модели прошли тестирование и адаптированы к отечественным условиям работы. Многочисленные отзывы характеризуют датчики учета как прочные и практичные агрегаты за доступную цену.

Датчики уровня воды в насосе

Можно поставить поплавковый или электронный датчик. Обычно их используют, если насос погружной, хотя и с поверхностными моделями они работают вполне эффективно.

Как только уровень воды меняется, поплавок тоже меняет свое положение, срабатывает автоматика и отключается насос.

  • Электронные работают не только на падение уровня воды, но и на его повышение.
  • Их полезно использовать и в бассейнах, когда осуществляется водоснабжение в него.
  • Состоят они из двух электродов, один ставится на минимум, а второй чуть ниже.
  • Пока вода находится на оптимальном уровне, между ними протекают токи.

Как только уровень становится критическим, ток прекращает поступать, цепь разрывается, поступает сигнал о нехватке воды. Насос тут же отключается.

Особенности

Канализация и водопровод – это отдельная тема для обсуждения. Для питания загородных домов обычно оборудуют специальные насосные станции либо устанавливают погружные или глубинные насосы определенной категории.

Автоматический насос – это устройство, которое подает воду в дом и создает требующееся давление в системе, при этом обладая возможностью работы в автоматическом режиме. Автоматические станции водоснабжения – это наиболее популярное техническое решение для загородных домов, дач, коттеджей. Они устанавливаются также и в квартирах. Разумеется, при установке и использовании таких станций нужно хотя бы на уровне пользователя разбираться в их технических характеристиках, представлять себе устройство этих агрегатов и принципы их работы.

Одними из главных элементов системы являются датчики регулировки. С их помощью система осуществляет включение и выключение, от них зависит правильная работа системы, поэтому выбор датчиков – это важная часть работы при устройстве всего комплекса оборудования. Ведь если неправильно выбран диапазон, при установлении которого датчик должен работать, система не справится со своей задачей и не сможет бесперебойно функционировать.

Если выставить слишком широкий диапазон, насосу придется часто реагировать на перепады, и датчик давления будет постоянно срабатывать. И, наоборот, если выставить небольшой уровень диапазона, насос будет включаться очень часто, что в итоге приведет к его поломке.

Как правило, все необходимые установки настраиваются еще до продажи агрегата покупателю. Но если вдруг выяснится, что это не так (или хозяин захочет усовершенствовать настройки исходя из собственных представлений о надлежащей работе), то в любой момент можно своими силами справиться с этим вопросом. Главное – это понимать, что любые действия с датчиком воды приводят к определенным последствиям в работе всего насосного комплекса. Эти действия могут как улучшить и оптимизировать водоснабжение, так и испортить его.

Датчик давления воды, который еще иногда называют реле давления или контроллер давления – это крайне важное устройство. От него зависит успешная работа всей насосной станции. Как говорилось выше, от этого небольшого агрегата зависит такая важная функция, как автоматическое поддержание нужного давления воды в системе, даже минимального

Правильно выставленный диапазон давления позволит насосу работать в оптимальном режиме, избегая перегревов и сохраняя его в отличном состоянии на долгие годы эксплуатации

Как говорилось выше, от этого небольшого агрегата зависит такая важная функция, как автоматическое поддержание нужного давления воды в системе, даже минимального. Правильно выставленный диапазон давления позволит насосу работать в оптимальном режиме, избегая перегревов и сохраняя его в отличном состоянии на долгие годы эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
