Как сделать заземление в частном доме, на даче

Частые ошибки при монтаже заземления

Даже опытные мастера допускают оплошности, вот некоторые самые популярные ошибки:

  • Перед забиванием электрода его ставят строго вертикально. Если установить с отклонением, элемент не будет работать на всю длину.
  • При сложностях прохождения в грунт, меняют место. В сложных тяжелых почвах с вкраплением скальных пород заказывают буры и берут трубы, а не электроды. Под трубы выкапывают канавы – это практичнее, чем пробивать валуны.
  • Если штырь забили неправильно, вытаскивают его домкратом. При попытках расшатать и выдернуть, деталь сгибается. Кривой электрод не вбивают.
  • Перед тем как делать линейное заземление, просчитывают все размеры, подготавливают инструменты и материалы. Доработки по месту приводят к нарушению геометрии, неплотной стыковке элементов.
  • Используют оцинкованные заготовки. Обычая сталь быстро ржавеет, штыри с покрытием прослужат от 10 лет.
  • От дома до контура должно быть не менее 1 м. Близость конструкции к строению приводит к тому, что током бьется даже сырой подвал.
  • При обустройстве сети на 380 вольт сопротивление делают не менее 5 Ом.
  • Для сооружения контуров используют только сварку. Это нужно для повышения коэффициента надежности системы. Резьбовые соединения не применяют. Исключение – подсоединение медной шины, чтобы соорудить правильное зануление. В этом случае болт тоже выбирают из меди.

Работать удобнее вдвоем, поскольку вбивание стержня – это сложная физическая работа. На заглубление 3-4 элементов уходит до 4 дней, если длина штырей более 2,5 м, продолжительность работ увеличивается.

Чем заземление отличается от громоотвода

Многие ошибочно путают заземление в частном доме своими руками 220В и 380В с громоотводом или, правильнее сказать, молниеотводом. На самом деле, разница есть. Заземление делается для того, чтобы возникшее в электросети избыточное электричество уходило в землю, не перегружая при этом электрические цепи. Молниеотвод также отводит атмосферный электрический заряд в землю. Но контур заземления работает всегда, а вот молниеотвод – только тогда, когда в него ударит молния.

Если вам нужен монтаж громоотвода в частном доме своими руками, то не стоит нагружать его функциями обычный контур заземления. Почему? Потому что молниеотвод должен уводить заряд атмосферного электричества в землю таким образом, чтобы он не проходил через дом. В противном случае проводник или его крепления могут нагреться до очень высокой температуры, что, в свою очередь, может привести к возникновению пожара.

При монтаже контура заземления стоит учитывать, что ток в нем намного меньше, чем от молнии. Кроме того, установка контура предусматривает двусторонний процесс: ток идет не только к нулевой жиле, но и от нее.

То есть если смонтировать заземление в частном доме своими руками 220В и 380В и совместить его с функциями громоотвода, то заряд от молнии может не полностью уйти в землю, а вернуться во внутреннюю сеть. Из-за этого может возникнуть перегрузка сети, выход из строя электроприборов или пожар.

Так можно ли совместить контур заземления и молниеотвод? Да, если использовать для этого специализированные контуры фабричного производства. Они позволят вам совмещать две функции, но вот стоимость такого контура будет выше, чем двух независимых устройств.

Выбор системы заземления для частного дома

Можно почитать форум , а также статью “”

Для современного частного сектора подходят только две системы заземления ТТ и TN-C-S. Практически весь частный сектор запитывается от трансформаторных подстанций с глухозаземлённой нейтралью и четырёхпроводной ЛЭП (три фазы и PEN, объединённый рабочий и защитный ноль или, иначе говоря, объединённый ноль и земля).

Особенности системы заземления TN-C-S

Согласно п. 1.7.61 ПУЭ  при применении системы TN рекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Т.е. проводник PEN на вводе в дом повторно заземляется и делится на PE и N. После этого используется 5 или 3 проводная проводка.

Коммутация PEN и PE строго запрещена (ПУЭ 7.1.21. Во всех случаях в цепях РЕ и РЕN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы). Точка разделения должна стоять до коммутационного прибора. Запрещается разрывать PE и PEN проводники.

 Недостаток системы TN-C-S

при обрыве PEN проводника на корпусах заземлённых электроприборов может оказаться опасное напряжение.

Описание системы TN-C-S – Описание системы TN-C-S только на современных ЛЭП выполненных проводом СИПрекомендуется выполнять повторное заземление РЕ- и PEN-проводников на вводе в электроустановки зданий,обязательно должны быть выполнены повторные заземления на ЛЭП.

Согласно п. 1.7.135 ПУЭ когда нулевой рабочий и нулевой защитный проводники разделены начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного РЕ-проводника.

Для обеспечения высокого уровня безопасности от поражения электрическим током в системе TN-C-S необходимо использовать устройства защитного отключения (УЗО).

Особенности системы заземления ТТ

Описание системы ТТ – Описание системы ТТ защитный проводник PE заземляется независимо от нулевого рабочего проводника N и запрещена какая-либо связь между ними.

Систему TT рекомендуется применять при неудовлетворительном состоянии питающей воздушной линии электропередач (ВЛ) (старые неизолированные провода ВЛ, отсутствие повторного заземления на опорах).

Замечание

 СП 31-106-2002 “ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ ЖИЛЫХ ДОМОВ” устанавливает, что электроснабжение жилого дома должно осуществляться от сетей напряжением 380/220 В с системой заземления TN-C-S.

Внутренние цепи должны быть выполнены с раздельными нулевым защитным и нулевым рабочим (нейтральным) проводниками.

Правила монтажа системы ТТ:

  1. Установка УЗО на вводе с уставкой 100-300 мА (пожарное УЗО).
  2. Установка УЗО с уставкой не более 30 мА (желательно 10 мА – на ванную) на все групповые линии (защита по току утечки от прикосновения к токоведущим частям электрооборудования при появлении неисправностей в электропроводке дома).
  3. Нулевой рабочий проводник N не должен соединяться с местным контуром заземления и шиной РЕ.
  4. Для защиты электрических приборов от атмосферных перенапряжений необходимо устанавливать ограничители перенапряжения (ОПН) или ограничители импульсных перенапряжений (ОПС или УЗИП).
  5. Сопротивление контура заземления Rc должно удовлетворять условию ПУЭ (п. 1.7.59):
    • при УЗО с уставкой в 30 мА сопротивление контура заземления (заземлителя) – не более 1666 Ом;
    • при УЗО с уставкой 100 мА сопротивление контура заземления (заземлителя) – не более 500 Ом.

Для выполнения вышесказанного условия достаточно будет использовать один вертикальный заземлитель в виде уголка или прутка длиной около 2-2,5 метра. Но я рекомендую выполнить контур более тщательно, забив несколько заземлителей (хуже не будет).

Недостатки системы ТТ:

  1. При коротком замыкании фазы на землю на корпусах электроприборов будет опасный потенциал (ток короткого замыкания недостаточен, чтобы сработал автомат защиты, поэтому обязательна установка УЗО – ПУЭ 1.7.59).

Указанный недостаток системы можно нейтрализовать установкой реле контроля напряжения и УЗО (2-х каскадная схема с одним “пожарным” или селективным УЗО на весь дом и несколькими УЗО на всех линиях потребителей).

Указанную 2-х каскадную схему с одним УЗО на 100 мА и 3-я УЗО на 30 мА (на каждую из фаз) я оборудовал и у себя. Эта схема себя оправдала, отключив электроэнергию именно с помощью УЗО, когда я  второпях сунул щупы неверно подключенного мультиметра в розетку.

Расчёт

Процесс точного размера заземляющего контура и количества необходимых электродов очень сложен и принимает во внимание множество факторов. Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока

Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока.

Количество электродов в первую очередь зависит от почвы и уровня пролегающих грунтовых вод:

  1. Если почва песчаная или супесчаная, содержит камни и гравий, то она обладает высоким сопротивлением.
  2. Глинистая почва и различные суглинки лучше подходят.
  3. Самым низким сопротивлением обладают зольные и засоленные почвы.

Поэтому, в первом случае требуется 7-10 электродов, во втором 5-7, а в третьем достаточно 3-5 штук. Высокий уровень залегания грунтовых вод позволяет обойтись минимальным количеством электродов, если же почва сухая и до воды далеко, то стоит увеличить их количество.

Длина электрода также имеет значение. Стандарт безопасности NEC требует, чтобы нижний конец штыря был на глубине минимум 2,4 метра от уровня земли. Для достижения полноценного заземления, лучше будет, если он дойдет до отметки в 3 м.

Верхний край должен отстоять от поверхности минимум на 0,5 метра. Длина штыря рассчитывается в зависимости от ваших пожеланий и возможностей. Сечение не должно быть меньше чем 1,5 см, если это прут или арматура, в случае если это уголок или профиль, то минимальный размер 30 на 30 мм.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунтаМаксимальное сопротивление, ОмМинимальное сопротивление, Ом
Глинозем6555
Гумус5545
Лёсовые отложения2515
Песчаник, залегание грунтовой воды глубже 5 м1000 –
Песчаник, грунтовые воды не глубже 5 м500 –
Песчано-глинистая почва160140
Суглинок6555
Торфяник2515
Чернозём5545

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

  • Ro – сопротивление стержня, Ом;
  • L – длина электрода, м;
  • d – диаметр электрода, м;
  • T – расстояние от середины электрода до поверхности, м;
  • Рэкв – сопротивление грунта, Ом;
  • Т – расстояние от верха стержня до поверхности, м;
  • ln – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где Rn – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим no = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Проверка нормативных параметров, обслуживание контура

Обычно сопротивление линий системы заземления считается удовлетворяющим нормативному при использовании на ответвлениях медного провода от 2,5 мм2, а также стального прутка или полосы сечением от 50 мм2. Система заземления обычно не предусматривает разрывов при ветвлении, общее сопротивление между ВРУ и самой удалённой точкой должно находиться в районе 4–6 Ом.

Растекание тока по основным заземлителям проверяется с помощью грунтового мегаомметра: он меряет сопротивление между металлическими частями системы заземления и временными электродами, забитыми в почву на 50 см в 15 и 20 метрах от контура. Результаты измерений служат основанием для подписания технических условий и допуска электросети к эксплуатации.

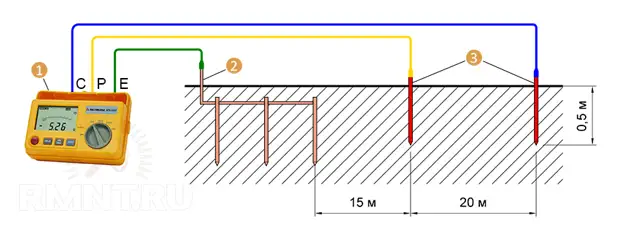

Замер сопротивления заземления: 1 — измеритель сопротивления заземления; 2 — контур заземления; 3 — временные электроды

Обслуживания, как такового, контур заземления не требует. Достаточно исключить ведение земляных работ в месте его расположения и следить, чтобы грунт не пересыхал. Также следует исключить попадание агрессивных жидкостей на почву. Это замечание связано с тем, что часто перед периодическими (и нормируемые ПУЭ и ПБЭЭ) замерами сопротивления почву поливают, например, раствором поваренной соли. Это временно улучшает проводимость почвы и, как следствие, сопротивление растеканию снижается. Но в таких условиях контур просуществует физически всего 1,5–2 года.

рмнт.ру

Заземление отдельных бытовых приборов и оборудования

Часто бывает, что владельцы частных домов (особенно дачных), не видят смысла монтировать полноценное заземление. Оправдывать или осуждать мы никого не можем, а значит рассмотреть этот вариант так же стоит. Разберемся, как заземлить водонагреватель в частном доме, не монтируя при этом всей системы защиты.

Знак заземления ГОСТ-21130

Сделать это довольно просто, используя естественный заземлитель. От  него нужно проложить кабель непосредственно к прибору или к розетке, от которой устройство питается. Часто, таким образом, производится заземление газового котла в частном доме, но можно так защитить и любой другой бытовой прибор.

Встречаются «электромонтеры», которые на вопрос, как заземлить розетку в частном доме, советуют бросить перемычку от нулевого контакта на заземляющий. Прислушиваться к подобным советам явно не стоит – это чревато проблемами. О подобных ошибках мы обязательно сегодня поговорим. А сейчас стоит подробнее остановиться на том, как проверить готовый контур заземления, соответствует ли он необходимым требованиям.

Швы соединения на шинах должны быть качественно проварены

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

  • сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
  • угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
  • гаечные глючи для болтов с гайками М12 или М14;
  • штыковая и подборная лопаты для рытья и закапывания траншей;
  • кувалда для вбивания электродов в землю;
  • перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

  1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
  2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
  3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
  4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Виды заземления для частного дома

Выполняют контуры в форме овала, треугольника, линии, дуги или прямоугольных форм. Для частного дома выбирают треугольную форму отводов, поскольку ее проще всего соорудить и подключить. Но подойдут и прочие конструкции.

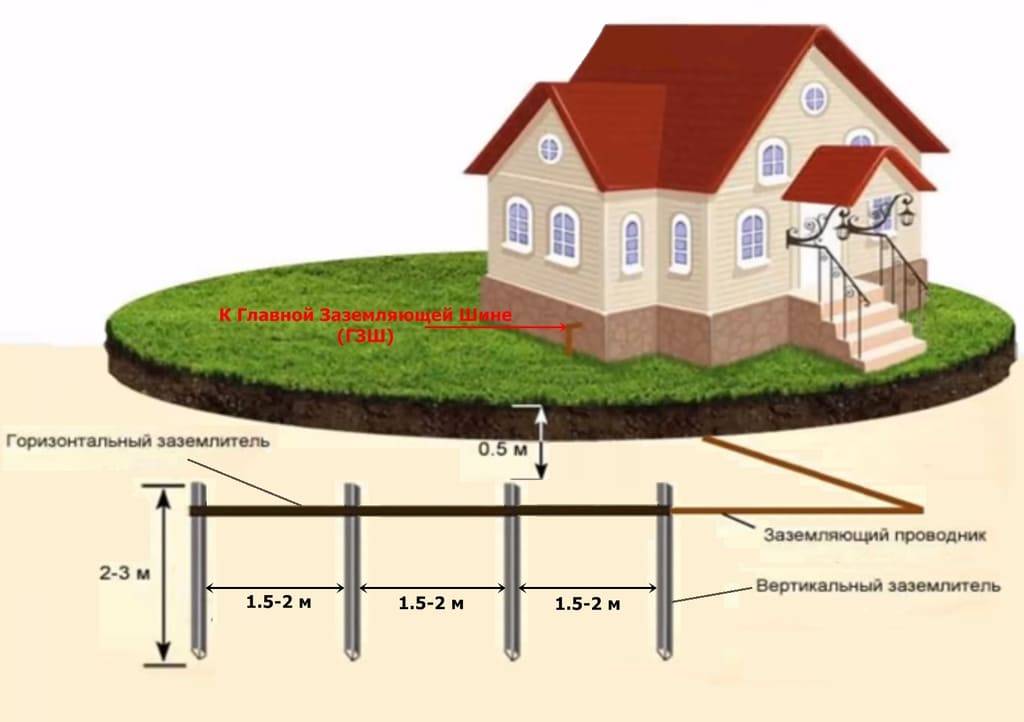

Линейное заземление

Если нет свободного участка достаточной площади, сооружают полукруглый отвод или выстраивают штыри в линию. Такой контур заземления в частном доме своими руками сооружают с учетом шага между штырями. Расстояние делают равным или большим, чем длина самих электродов. Минус метода – чтобы получить нужные параметры набивают большое количество электродов.

Заземление треугольником

Выбирают форму равнобедренной геометрической фигуры, поскольку при таком расстоянии на малой площади пользователь получает максимальную поверхность рассеивания токов. Затраты на сооружение небольшие, параметры полностью соответствуют нормативам.

Материалы для устройства заземления

Разобравшись с тем, нужно ли делать заземление в частном доме и какие бывают контуры, работу начинают с выбора материала.

Что потребуется:

  • Прутки сечением от 16 мм или уголки 50х50х5 мм. Берут штыри из черного металла. Арматуру не используют, поскольку каленая поверхность меняет распределение токов, в грунте элемент быстро приходит в негодность. Поэтому покупают именно пруток, не арматуру.
  • Толстостенные трубы из металла. Вариант только для засушливых регионов, во влажном грунте металл проржавеет. Трубы предварительно обрабатывают – сплющивают нижнюю часть в форму конуса. Нижнюю треть, погружаемую в грунт, оснащают отверстиями.

Длину стержней заземления выбирают от 2,5 м. Хватает обычно 2,8-3,0 м.

Глубина заземления

Требования СНиП:

  1. Стержень контура должен входить в глубину грунта ниже точки промерзания. От точки еще откладывают 0,6 м. Стандартом считают заглубление ниже уровня промерзания на 0,8-1,0 м.
  2. В регионах с сухим климатом не менее трети отвода погружают во влажный слой. Учитывают расположение грунтовых вод, при низком залегании зеркала, выбирают стержни необходимой расчетной длины.

Как сделать контур заземления

Если есть проект с полностью рассчитанной схемой заземления, то смонтировать подобную защитную систему самостоятельно не сложно. Фактически это обычная электропроводка в деревянном доме или коттедже из иных материалов

Здесь важно лишь соблюдать стандартные меры безопасности и правила электромонтажа

Выбираем место

Контур заземления следует устанавливать:

  • вдали от газопроводов, а также электрических и слаботочных сетей в земле;
  • в месте, где люди и животные будут находиться только изредка (в идеале этот участок следует огородить);
  • с северной стороны от коттеджа (там почва всегда более влажная, что повышает токопроводимость);
  • на удалении в 1,5–2 метра от отмостки дома.

Материалы и компоненты

Чаще всего для создания заземляющий контур в грунте делают из стальных уголков 40х40. Из них делают заостренные штыри, ими же потом эти электроды соединяют сваркой.

Материалы для заземления

Порядок действий

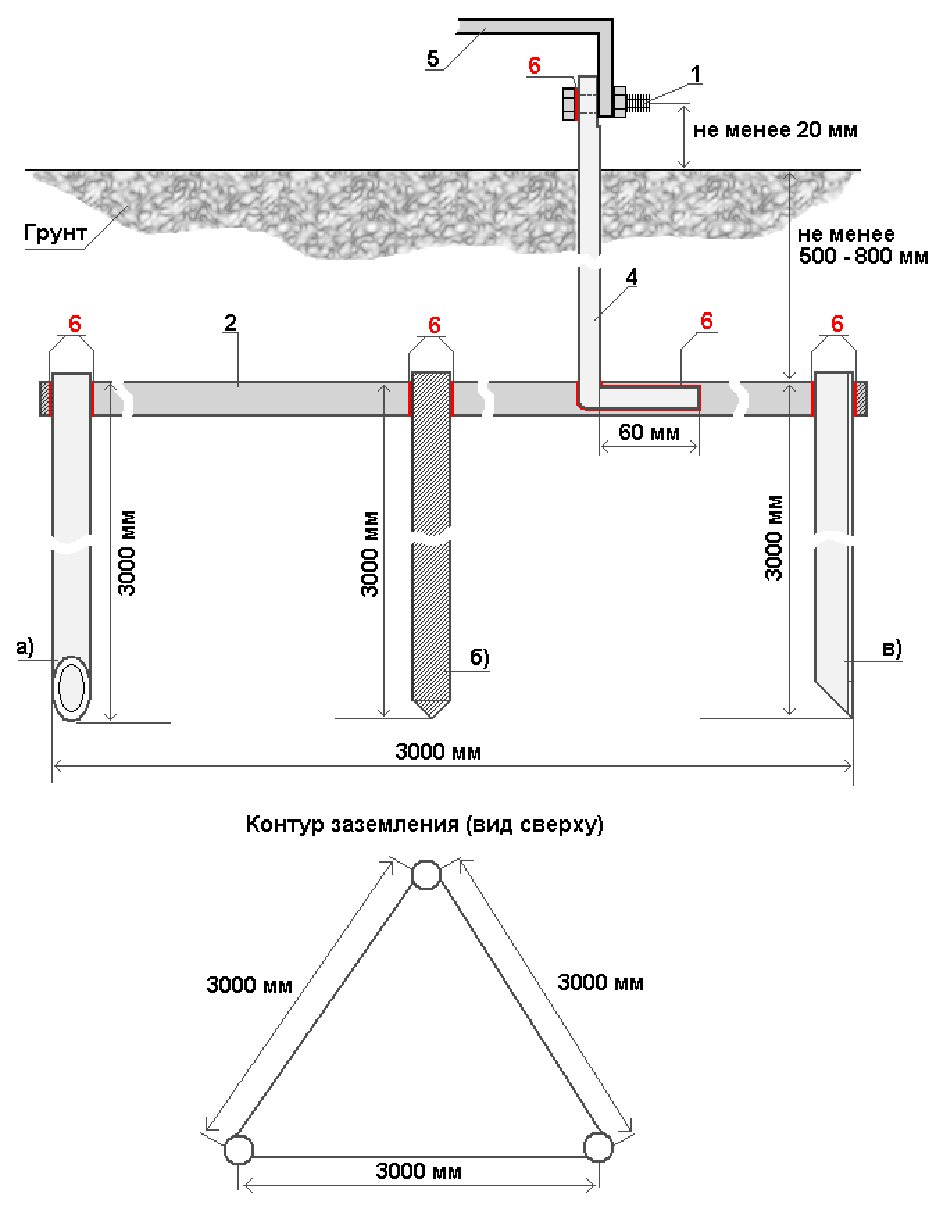

Монтаж классической треугольной заземляющей конструкции производится в шесть этапов:

  1. Вырывается траншея глубиной 50–70 см со сторонами в 2,5 метра (ближе друг к другу штыри погружать в почву не стоит, толку от них будет ноль).
  2. Кувалдой по углам забиваются электроды.
  3. Три погруженных в землю штыря соединяются уголками сверху сваркой.
  4. К созданному треугольнику приваривается стальная полоса шириной 40 мм и с болтом на конце для крепления проводника.
  5. Полоса отводится до коттеджа и фиксируется на его стене.
  6. Траншея закапывается грунтом без камней.

Расчет глубины системы заземления

Проверка и контроль контура

Точно проверить сопротивление созданного устройства заземления возможно только при помощи специального прибора. Это лучше всего доверить специалистам из электролаборатории.

Контур заземления

Заземление означает намеренное соединение сетевой точки, электрического прибора, бытового оборудования с заземляющим контуром. В электротехнике так снижают вольтаж при прикосновении к деталям под напряжением до показателей, безопасных для человека. Выполняют с применением заземлителя, который непосредственно контактирует с грунтом, и проводящего провода.

Принцип действия заземляющих установок:

  • уменьшение потенциалов между токопроводящими деталями и другими проводниками с естественным заземлением;
  • отвод утекающего электричества при соприкосновении проводящего элемента и фазы, в правильно оформленных системах немедленно срабатывает УЗО;
  • инициация реагирования предохранителя при контакте фазы и заземлителя (в схемах с глухо заземленными нейтралями).

Типы контуров

Заземлители электрической сети имеют похожие строения независимо от количества фаз. Есть вариант использовать погруженные в грунт проводники из стальных уголков, прутков на глубину 2 – 3 м. Перемычки располагают на высоте не более чем полметра до уровня земли. К одной горизонтальной перемычке приваривают токоотводящий кабель, который выходит на поверхность.

Разновидности конструкции:

  • линейная, когда два или более вертикальных штырей последовательно соединены вдоль перемычками;
  • замкнутая, если вбиты 3 или 4 уголка, которые соединены по контуру связями в форме треугольника, квадрата.

Линейный тип проигрывает по результативности. При коррозии перемычки или вертикального элемента качество заземления снижается, а в замкнутом варианте все элементы дополняют друг друга, даже в условиях порчи одного штыря. Можно приобрести заводской комплект с опробованной и тщательно рассчитанной конструкцией.

Требования

Характеристики контура зависят от сопротивления току растекания, который показывает, как легко электроток преодолеет расстояние от коробки бытовой техники, и уйдет в землю при необходимости. Показатель зависит от вида металла, глубины погружения стержней, влажности и многого другого.

Нормативные требования к заземляющим контурам:

  • сооружение делают из отдельных стержней, проводящих ток;
  • используют только медь или сталь, но не алюминий и другие металлы;
  • минимальная толщина металла — 4 мм;
  • минимальный диаметр железных труб — 32 мм;
  • штыри соединяют сваркой в один контур непрерывной сетью;
  • если используют естественную систему, то подключение проводника выполняют, как минимум, в двух точках.

Как сделать монтаж контура заземления самостоятельно?

При устройстве заземления своими руками, монтаже контура, необходимо разработать схему, эскиз, чертеж. Далее выбирают место и размечают участок. Потребуется рулетка достаточной длины. Далее выполняют земляные работы и собирают конструкцию. После этого ее заглубляют, монтируют, а после подключат к щитку. Затем подсоединяют внутренний контур (проводку по дому) и тестируют с помощью специальных электроизмерительных приборов. В дополнительном обслуживании система не нуждается. Она прослужит десятилетиями, если все сделать правильно.

Выбираем место

Щиток лучше поставить в специальном помещении. Обычно это кладовая, котельная или чулан

Важно исключить свободный доступ детям. Отдающий контур размещают на удалении от периметра здания минимум на метр. Максимальное удаление – 10 м

Хорошо, когда это место, где люди не находятся без особой необходимости. В момент, когда устройство гасит утечку тока, лучше, если там никого не будет. Обычно это за домом, на территории огороженных грядок, под декоративными искусственными насаждениями, альпийской горкой и т.д

Максимальное удаление – 10 м. Хорошо, когда это место, где люди не находятся без особой необходимости. В момент, когда устройство гасит утечку тока, лучше, если там никого не будет. Обычно это за домом, на территории огороженных грядок, под декоративными искусственными насаждениями, альпийской горкой и т.д.

Земляные работы

Сначала необходимо разметить участок, если применяется линейная схема заземления. В места, где будут вбиты электроды, ставят колышки. Теперь соедините их прямыми линиями, натяните шнурок, который будет служить ориентиром для рытья траншеи. Ее глубина от 30 до 50 сантиметров. Ширина приблизительно такая же. Грунт вывозить не нужно. Он потребуется на окончательном этапе монтажных работ перед подключением внутреннего контура. Гидроизоляция, отсыпка не потребуется.

Собираем конструкцию

Когда земельные работы завершены, осталось только правильно смонтировать контур. Вытащите колышки и вбейте штыри так, чтобы их торцы выступали на 15-20 см. Металлосвязи обрезают по размерам. Расстояние между штырями имеет смысл заново замерять. Контрольный замер исключит фактор ошибки. Связи приваривают газо или электросваркой. Теперь можно зарыть траншею, но только кроме точки ввода в дом, так как его тоже нужно изготовить, прикрепить, подключить к щитовой.

Ввод в дом

В качестве шины используются материалы, свойства которых описаны ранее. Главное надежно закрепить ее к контуру. Теперь заведите другой конец через стену к щитовой. Заблаговременно проделайте отверстие на манер клеммы, чтобы можно было применить болтовое соединение. Когда эти работы завершены, заройте  последний участок траншеи и подсоедините к вводу шину-расщепитель или соответствующую жилу. На данном этапе все зависит от выбранного типа заземляющей системы частного дома.

Проверка и контроль

После подключения заземления к щитку, необходимо убедиться, что все сделано правильно. Контроль заключается в проверке целостности контуров и проводящей способности. Кстати, если желаете, чтобы контур наверняка работал, на предыдущих этапах не спешите закапывать траншею. Если выявится разрыв, придется заново оголять металлоконструкцию и устранять неисправность. Либо проверьте целостность заблаговременно. Но даже после этого, когда вся цепь будет подключена, необходимо перепроверить ее работоспособность.

Берут лампу мощностью 100-150 Вт. Вкручивают в патрон, от которого отходят небольшие провода. Это будет так называемая «контролька». Один провод накидывают на фазу, другой на заземление. Если монтаж выполнен правильно, свет будет ярким. Мерцание, слабое сияние, прерывание или отсутствие тока свидетельствует о неполадке. Если лампочка светит тускло, проверьте надежность соединений, зачистите контакты, затяните болты. Соблюдайте технику безопасности. Не выполняйте ремонтные работы, не отбесточив здание.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
