Баня на винтовых сваях

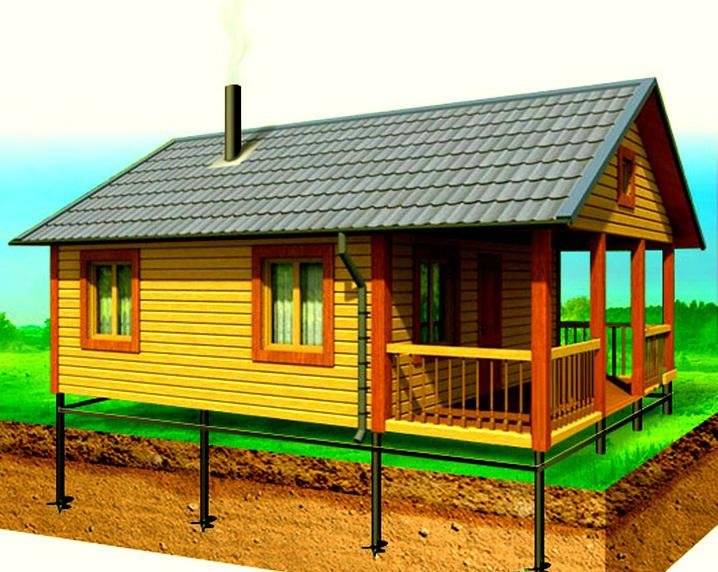

Проект бани на винтовых сваях

Самый неудачный путь в процессе выбора подходящей по размеру внутренней планировки – придумать свой собственный макет банного помещения или пытаться построить на сваях здание необычной сложной конфигурации. Баня, даже самая простая, собранная из профилированного бруса, — это сложный комплекс, который рассчитывают и подгоняют на практике к нужным размерам и характеристикам. Любая ошибка с обеспечением жесткости или устойчивости стен приведет к проседанию и разрыву межвенцовых стыков.

Поэтому даже самые закоренелые любители хорошей парилки для возведения бани на винтовых сваях своими руками предпочитают использовать типовой проект металлических опорах. В стандартную коробку на основании на винтах просто добавляют небольшие детали, например, используют свой пол и декоративную отделку стен.

Один из таких проектов приведен схеме и рисунке ниже.

Основные характеристики банной коробки на металлических винтовых сваях:

• По проекту в планировке бани выделена просторная комната-гостиная площадью 9 м2. Этого достаточно для отдыха и даже для кратковременной ночевки;
• Парное отделение бани сделано в размер 4,8 м2. Это оптимальная площадь парилки высотой 2,2 м;

Жесткое основание на винтовых сваях обеспечивает хорошую устойчивость бани, но делать сауну или парное отделение более высоким нет смысла, будет холодно и очень влажно. Нельзя и уменьшать высоту потолков, помещение получится тесным и душным.

Виды для строительства фундамента под баню

Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.

Буронабивные

Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.

Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.

Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.

Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.

Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:

• диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
• свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
• шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).

Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.

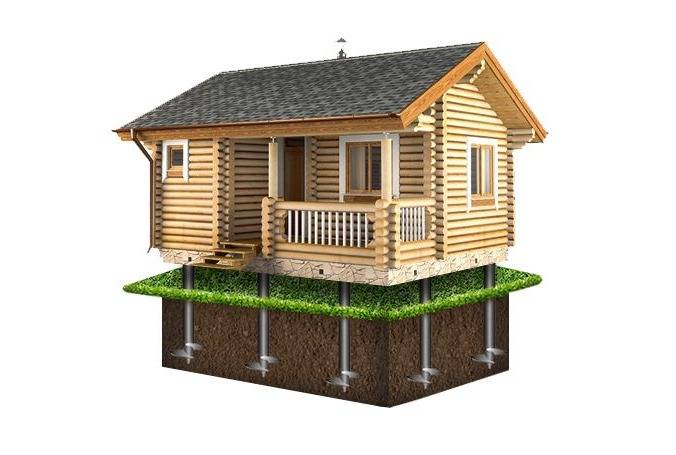

Винтовые

Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.

Среди основных преимуществ выделяют:

• сохранение целостности поверхностного слоя;
• быстрота строительства фундаментной основы;
• приемлемые расходы на установку.

Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.

Технологически процесс не вызывает сложностей, но определенные особенности имеются:

• сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
• в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
• установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;

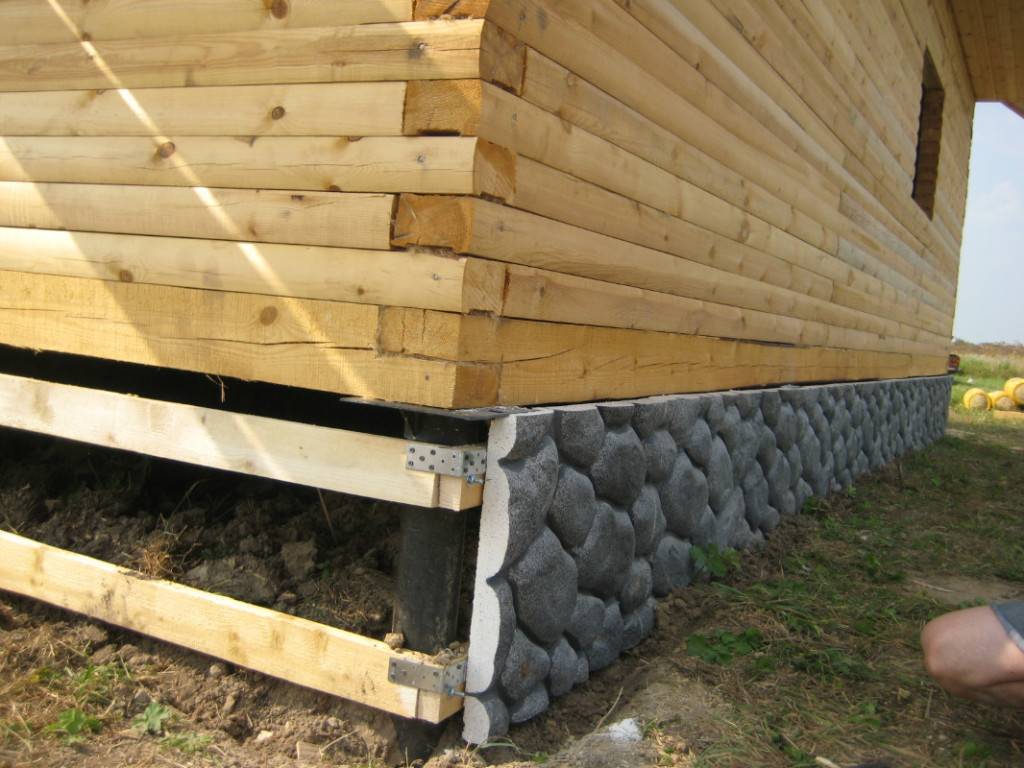

• так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
• для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
• выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.

Каким должен быть пол в бане

Пол в бане подвергается серьезным нагрузкам, а именно воздействию воды, горячего пара и температурных перепадов. Поэтому пол в бане должен быть не только прочным, но и функциональным – с эффективной системой водоотведения. От ее качества зависит долговечность эксплуатации бани и правильный микроклимат внутри.

Независимо от выбранного способа обустройства системы слива и водоотведения в бане, полы должны отвечать следующим требованиям:

1. Пол должен быть прочным и надежным;
2. Материал при увлажнении не должен скользить, а под воздействием высоких температур – перегреваться.
3. При эксплуатации бани в холодное время года, поверхность пола должна быть теплой.
4. Материал пола должен быть влагостойким и неприхотливым в уходе.
5. Вода с поверхности должна удаляться максимально быстро.

Практичный вариант устройства пола в бане – керамическая плитка

Деревянный пол

Деревянные полы в бане могут быть протекающими или не протекающими. Полы не протекающей конструкции устанавливаются на бетонную стяжку, имеющую уклон в сторону слива воды. Такие полы долго просушиваются, поэтому быстро поддаются гниению.

Пластина в приямке выполняет роль водяного затвора

Гораздо проще в эксплуатации и устройстве пол протекающий. Чтобы сделать слив воды в бане под дерево, в данном случае настил из досок не прибивают к лагам. Его просто кладут, оставляя между досками настила зазор 5 мм. Вода уходит с поверхности пола через эти зазоры, которые выступают также своего рода вентилятором. Данные настилы можно в любой момент их снять и просушить.

В случае протекающего пола необходима организация герметичного приямка под баней. из которого затем посредством трубы будет производиться отвод воды, например, в сливную яму. Также, в приямке будет нужно сделать гидрозатвор, чтобы избежать попадания неприятных запахов в помещение.

Полы из бетона

Конструкция пола из бетона предполагает наличие таких слоев:

• утрамбованный слой щебня;
• песчано-цементный раствор;
• слой пароизоляционного материала;
• утепляющая прослойка из пенополистирола;
• целлофановая пленка для гидроизоляции;
• еще один слой пескоцемента;
• сетка из арматуры, покрытая бетонной стяжкой.

Теплоизоляция пола первого этажа

Если вы решили построить дом на винтовых сваях своими руками, то особое внимание нужно уделить утеплению пола первого этажа. Конструктивный пирог деревянного пола на втором этаже не требует такой тщательной теплоизоляции. Как правило, строительство домов на сваях ведётся с использованием подшивки балок

Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш

Как правило, строительство домов на сваях ведётся с использованием подшивки балок. Для этого по прикреплённым снизу к лагам рейкам укладываем плиты OSB или фанеру. Конструкция в разрезе будет напоминать букву Ш.

Схема пирога деревянного пола на лагах с утеплением

Теперь можно приступать к устройству гидро- и пароизоляции. Для этого делаем следующее:

1. Поверх лаг расстилаем гидроизоляционную плёнку так, чтобы она провисла в просветы между лагами. Можно использовать мембранную гидроизоляцию или обычную плёнку.
2. Укладываем в промежутки между лагами (поверх плёнки) теплоизоляционный материал. Для этих целей подойдёт минеральная вата. Если вы хотите хорошо утеплить свой дом на сваях, то лучше используйте базальтовую вату.
3. Гидроизоляционную плёнку на лагах нужно зафиксировать степлером.
4. Конструктивный пирог пола первого этажа в доме на сваях должен включать пароизоляцию. Если вы ведёте строительство своими руками, то не забывайте, что пароизоляционный материал укладывается с нахлёстом 150 мм. Стыки обязательно проклеиваются.

Вышеописанным способом выполняется строительство пола первого этажа в любом помещении, будь то ванная, кухня или жилая комната. Что касается конструктивного пирога пола второго этажа, то его можно делать без тепло- и гидроизоляционного материала. Но в ванной и других местах с влажными процессами стоит заложить в конструкцию пола гидроизоляционный слой.  В предложенном ниже видео вы можете более детально узнать об устройстве пола дома на сваях своими руками.

Укладка напольного покрытия

Пример укладки шпунтованных досок финишного покрытия

Следующий слой конструктивного пирога делается доской толщиной 3 см. При укладке досок своими руками соблюдайте шаг  40-50 см. Такая обрешётка по лагам позволит получить вентиляционный зазор. Крепить доски к лагам можно саморезами.

Дальше строительство пола в доме ведём в таком порядке:

1. На обрешётке из досок выполняем укладку чернового пола. Это может быть шпунтованная или обычная доска. Крепим её к обрешётке саморезами.
2. По доскам своими руками можно укладывать приобретённое напольное покрытие.

Поскольку в ванной и санузле лицевым слоем пола будет плитка, то для выравнивания поверхности на черновые доски лучше настелить фанеру или ОСП. При этом в конструктивный пирог в таких помещениях нужно заложить дополнительную гидроизоляцию, которую укладывают по фанере.

Тёплый пол каркасного дома

Своими руками можно выполнить тёплый пол в доме на сваях. На предложенном ниже видео это не показано, но процесс несложный и проходит в такой последовательности:

1. Конструктивный пирог тёплого пола включает такой же несущий деревянный каркас, как и для пола без подогрева, с той лишь разницей, что листы фанеры укладываются не на доски подшивки, а на черепные бруски, прикреплённые к лагам саморезами по бокам. Можно использовать черепной брусок сечением 30х30 мм и крепить с шагом 15-20 см.
2. После укладки фанеры на бруски и выполнения гидроизоляции в просвет между лагами укладываем пенополистирол. Верхняя поверхность пенополистирольных плит должна быть в одном уровне с верхом лаг.
3. Далее нужно уложить слой пароизоляционный плёнки, заведя её на стены выше предполагаемого уровня чистового пола.
4. Поверх плёнки настилаем армирующую сетку и заливаем её тонким слоем цементного раствора.
5. Затем на отражающий слой из фольгоизола выкладываем нагревательные маты системы тёплого пола. Выполняем бетонную стяжку.
6. Производим укладку напольного покрытия. Если пол делается в ванной или на кухне, то можно использовать плитку.

Подробнее о том, как сделать пол в каркасном доме, можно посмотреть в предложенном видео:

https://youtube.com/watch?v=SYV5vkZOWZk

Этапы создания свайного фундамента

Перед тем как установить несколько свай под баню, нужно очистить территорию от растительности. Далее, согласно чертежу фундамента, делают разметку на земле и приступают к бурению скважины ручным буром диаметром до 300 мм. Для определения количества свай учитывают вес бани.

Далее делают опалубку – трубу из рубероида или металла, которая соответствует диаметру скважины и превышает ее глубину на 200 мм. Возвышающую над землей часть трубы из рубероида стягивают проволокой. После чего конструкцию опускают в скважину.

Если на дне имеется вода, то ее необходимо предварительно откачать.

Для выполнения арматурного каркаса берут 3 арматуры диаметром 6 мм и скрепляют их друг с другом поперечинами каждые 500 мм. Они должны быть выше самих, заливаемых бетоном, свай для соединения ростверком. Затем всю конструкцию заливают бетоном слоями по 60 см, уплотняя его с помощью вибратора.

Сваи должны отстояться в течение 10 дней. Далее приступают к установке ростверка – верхней части фундамента. Для этого делают опалубку из дерева, армируют его и заливают бетоном. Не забудьте выставить поперек отрезки трубы для дальнейшей вентиляции подпольного пространства бани. Ростверк делают высотой не менее 30 см и шириной не более 40 см.

Также можно ростверк выполнить из сборных железобетонных балок, которые тщательно закрепляют на оголовке свай, приваривая их к вертикальным стержням свай, и после монтажа тщательно заполняют бетоном или цементным раствором все стыки и швы. Перед возведением несущих стен бани нивелиром или водяным уровнем необходимо проверить горизонтальность основания ростверка, выравнивая его при необходимости цементным раствором.

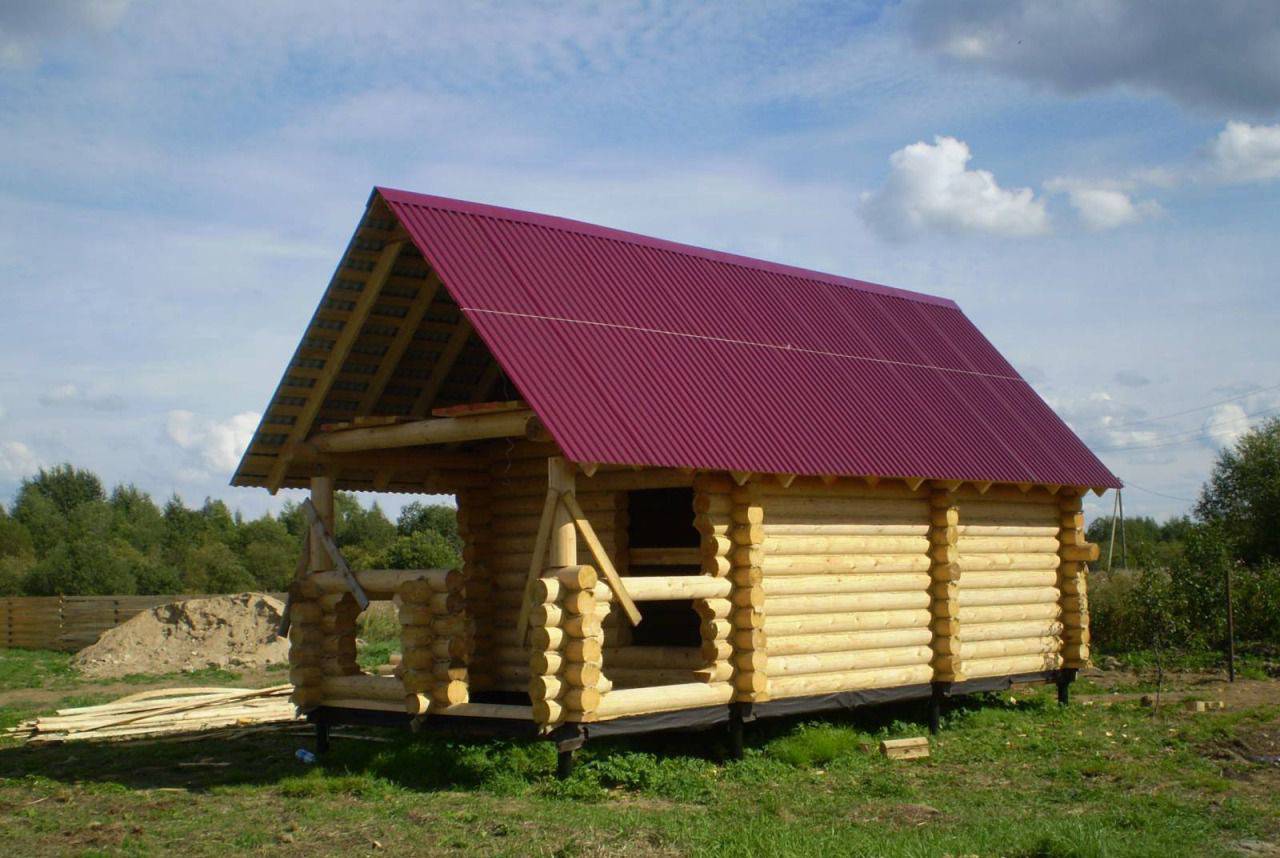

Как построить баню на винтовых сваях

Идеальное, на первый взгляд, решение сделать баню на сваях на самом деле таит в себе множество мелких проблем, решать которые лучше всего на этапе эскизного рисунка и чернового проектирования. Построить коробку проекта бани на сваях 6х6 м можно силами бригады за 12-15 дней. Из них 1-2 дня потребуется для погружения фундамента винтовых свай. На отделочные работы и подключение коммуникаций, печки и утепления помещения уйдет еще примерно столько же.

В объем работ по строительству бани на винтовых сваях входят следующие этапы:

• Планируем участок, наносим разметку и заворачиваем металлические опоры. Выполняем обвязку свай, укладываем гидроизоляцию;
• Нашиваем черновой пол, собираем корпус бани из бруса или бревна, вырезаем окна и дверные проемы;
• Укладка и утепление потолочного перекрытия, монтаж коммуникаций;
• Установка крыши с кровельным покрытием;
• Отделка стен бани, нашивается сливной и чистовой пол. Вставляются временные деревянные рамы и дверные коробки с зазорами на усадку здания.

Для больших проектов, с максимальной длиной стены более 6 м, проще и дешевле заказать сборку бани из бруса на винтовых сваях в комплексе у специализированной фирмы, а внутреннюю отделку помещения, монтаж и доводку выполнить самостоятельно.

Если планируется баня на сваях своими руками, то вполне реально построить самостоятельно простенький сруб 3х4 м, например, для дачи или загородного участка. Даже проект можно не заказывать, а использовать типовое решение и рекомендации специалистов. В этом случае только на сборке малоразмерного винтового фундамента можно сэкономить до 20 тыс. рублей.

Здание из бруса с максимальной длиной стены до 6 м можно построить в паре с одним, а лучше двумя помощниками. Правда, уйдет на стройку коробки без учета винтовых свай не меньше полутора месяцев. Поднять в одиночку на стену бани профилированный брус, равно как и завернуть винтовые сваи, просто физически неподъемный труд.

К сведению! Вес стандартного шестиметрового брусового отрезка с ребром в 140 мм достигает 100 кг.

Достоинства и недостатки

Свайные основания обладают массой преимуществ перед другими типами фундаментов. Одна из основных особенностей их в том, что они способны выдерживать лишь легкие небольшие постройки. Баня вполне отвечает данным критериям.

Среди очевидных плюсов бани на сваях:

1. Она может быть возведена практически на любом грунте. Характеристики почвы не имеют большого значения. Исключение составляет лишь скалистый грунт.
2. Бюджет на такую конструкцию будет рекордно низким. В сравнении с прочими типами фундаментов свайный выгодно отличается своей бюджетностью.
3. По критерию скорости постройки свайный фундамент также выходит на первое место. Базис можно возвести буквально за один день. А затем можно сразу приступать к строительству коробки. Не нужно ждать набора фундаментом запаса прочности, как в случае с ленточными основаниями.

Справедливости ради нужно сказать и об имеющихся недостатках:

• Технология возведения фундамента не так проста, как кажется на первый взгляд.
• Для вкручивания свай требуется специальная техника. Иногда нет возможности расположить ее в стесненных условиях на уже застроенном участке.
• Пол в бане на сваях требует специальной системы водоотведения. От обычного проливного пола придется отказаться.

Основная конструкция

В местах частых подтоплений, на берегах водоемов дома старались приподнять над уровнем земли. Для этого вбивали заостренные на одном конце бревна, которые располагались на каждом углу здания, а также поддерживали стены и перегородки. Это и был свайный фундамент. Использовали для свай твердые породы дерева, которые долго могли сопротивляться воздействию воды.

Сегодня деревянные сваи используются очень редко, хотя получается самый дешевый, но при этом надежный фундамент. Причем, даже там, где лиственница — не редкость.

Виды свай

Всего строители различают двенадцать видов свай. Но в малоэтажном строительстве используют только три:

• забивные железобетонные;
• винтовые металлические;
• буронабивные.

  Разница между буронабивными и забивными сваями из бетона

Винтовые железные сваи хороши тем, что их вкручивать можно даже вручную. Их минус в том, что сталь — отличный проводник тепла. При неутепленном подполе они отбирают тепло, пол под ногами всегда остается холодным.

Предлагаем ознакомиться Хамам в квартире в ванной комнате своими руками

Если свайный фундамент делают своими руками, то в большинстве случаев опоры делают буронабивными. Хотя он и требует самых больших затрат труда, но позволяет сэкономить на материалах.

Расположение

Опоры обязательно должны стоять в ключевых местах: под углами, в местах соединения с простенками. Между этими узлами потом устанавливают промежуточные сваи. Расстояние выбирается исходя из типа грунтов и планируемых нагрузок, но оно не может быть больше 2 метров. Должны быть опоры по периметру стен, а также под всеми простенками.

Сваи располагаются под углами, в местах отвода простенков, а также в промежутках между этими положениями

Размеры

Самый распространенный диметр свай — 20 см. Меньше делать их нежелательно, так как несушая способность их становится намного меньше. Больше диаметр — больше несущая способность, но также увеличивается площадь, к которой будут прилагаться силы зимнего пучения (на пучнистых грунтах). Есть два варианта определения требуемой глубины свай:

• ниже уровня промерзания на склонных к пучению грунтах,
• до уровня несущего слоя на сыпучих и нестабильных почвах.

Диаметр труб может быть разный

В каждой местности и даже на каждом участке глубина будет своей. Если уровень промерзания определяют по региону, то плотные слои располагаться могут как угодно. При необходимости рядом проводят пробное бурение, ниже достигнутого уровня, чтобы убедиться, что внизу нет полостей и карманов и опора будет надежной.

С ростверком и без

В некоторых случаях сваи между собой связываются в единую конструкцию при помощи деревянных брусьев или стальной трубы квадратного сечения (иногда — уголка). Эту обвязку называют ростверком, а фундамент — свайно-ростверковым. Эта обвязка нужна если стены будут из блоков, кирпича или каркасными, и совсем не обязательна, если будет сруб.

Сваи могут сверху объединяться бетонной, деревянной или стальной обвязкой. Называется эта обвязка ростверк

Конструкция фундамента

Буронабивной свайный фундамент для бани

• Чтобы исключить необходимость постоянно вычищать сорняки и другие растения из-под бани, можно сделать насыпь из песка. Осуществить это реально следующим образом: по всей площади укладываются листы рубероида с нахлестом около 10 см. Наверх засыпается слой песка в 15‒20 см. При помощи трамбовки производится уплотнение. В завершение процесса можно пролить водой.
• Устанавливаем основание для стен – ростверк. Для него нам понадобятся бревна размером от 15×15 см, если общий вес здания будет значительным, то не пожалейте и возьмите брус 20×20 см. Размер будет соответствовать длине всех стен и перестенков.
• Если наш фундамент изготовлен из бетонных свай, тогда под древесину необходимо уложить гидроизоляцию. Для этих целей подойдет плотная строительная пленка, бикрост или рубероид.
• Сначала бревна просто укладываются для того, чтобы изготовить стыки, а также подогнать окончательно по размеру.
• Для того чтобы соединить их между собой, необходимо выполнить углубление на торце, глубина которого будет равен половине ширины бревна, а ширина стыка будет соответствовать ширине бревна, которое будет укладываться.
• Закручиваем по одному саморезу во внешние углы и проверяем диагонали, при необходимости смещаем, чтобы достичь одинаковых значений.
• После подгонки укрепляем при помощи второго самореза. На внутренний угол лучше закрепить металлический уголок.

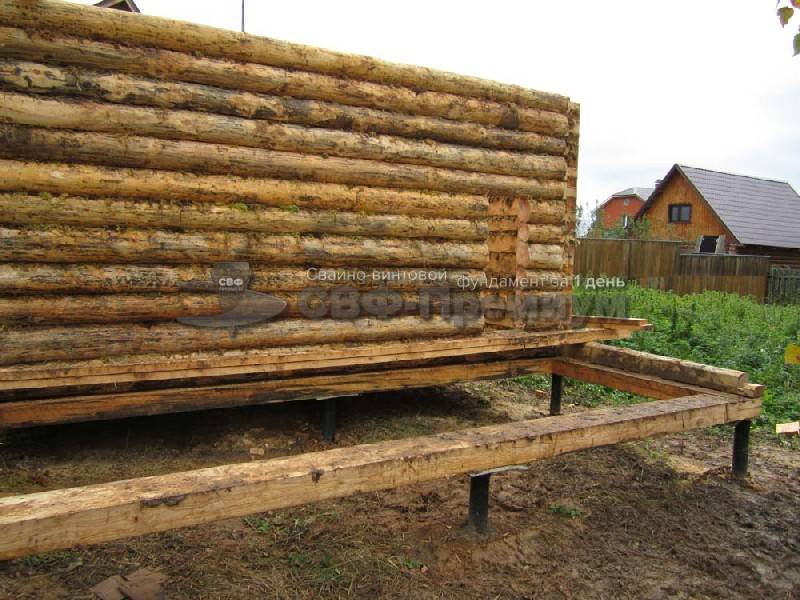

• Если наши сваи выполнены из металла, тогда крепить ростверк необходимо к площадкам, которые были наварены. Вначале просверливаются отверстия и снизу закручиваются саморезы. В бетонные сваи крепление производится при помощи анкерных болтов.

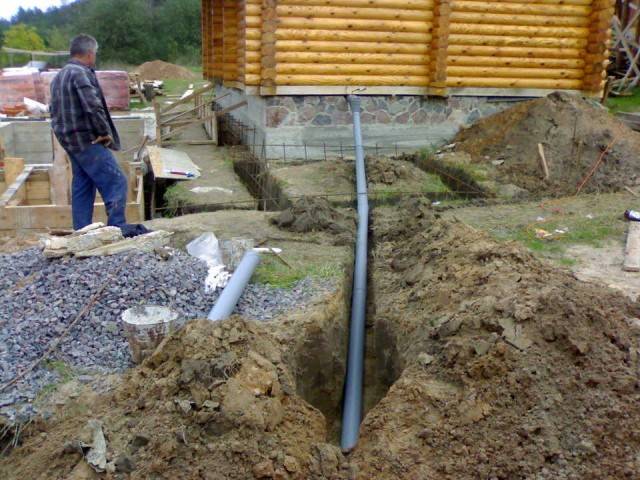

Виды канализации

Наши предки не задумывались над решением проблемы отвода воды. Она миновала напольные перекрытия и уходила в землю. Если вам интересен подобный вариант, то нужно возводить баню на небольшой возвышенности, чтобы вода не скапливалась под полом. Это ускорит процесс гниения древесины.

Если вы построили баню на приусадебном участке, то вас вряд ли заинтересует вышеуказанный вариант отвода воды. Стоки должны перенаправляться в отведенные для этого места (выгребные ямы или септики). Чтобы добиться этого, конструкция подпола должна быть немного видоизменена. Под лагами необходимо установить корыто из нержавеющей стали, в котором будет накапливаться вода, после чего уходить дальше по трубам.

Инструкция монтажа подобной канализации не имеет сложных моментов

Это цивилизованный метод отведения сточных вод, к тому же баня с накопительной емкостью под полом является более теплой. Возможность появления сквозняка практически полностью исключена. Кроме того, возможен монтаж утепляющего материала поверх корыта.

Баням на сваях, расположенным на дачных участках, следует придать презентабельный вид. Вряд ли конструкция с корытом под полом покажется уместной. Отделать помещение по всему периметру можно массой различных материалов – начиная древесиной и заканчивая кирпичом. Такая отделка – это не только эстетичная составляющая, но и дополнительная теплоизоляция.
