Домашняя стройка: инструкция по изготовлению самодельной бетономешалки

Изготовление из бочки

У этой конструкции необычная линия движения. В ней ось верчения проходит через ёмкость наискось. Потому раствор в ней переворачивается от одной стенки на другую. Конструкция отличается простотой и действенностью.

Состоит из элементов:

  • Бочка из металла;
  • Основание из металлического уголка;
  • Вал из трубы;
  • Подшипники;
  • Ручка с рукояткой;
  • Крышка люка;
  • Замки, уплотнения.

В верхней делянке рамы по центру вмонтированы подшипники, в которые протянута ручка. За счёт них бочка на 200 л вертится с лёгкостью.

Советуется подбирать бочку со стенками потолще, тогда она дольше послужит.

  1. В середине добавочные лопасти не навариваются: они способны удерживать ингредиенты, препятствуя смешиванию и затрудняя выгрузку.
  2. Устройство содержит загрузочный люк в дне.
  3. Это отрезанный участок на 1/3, закреплённый с помощью петель ко днищу, оснащен герметизирующей резинкой по плоскости и закрывается на 2 замка.
  4. Для загрузки бочку следует повернуть в таком положении, чтобы люк очутился сверху.
  5. Для выгрузки поворачивается люком вниз.
  6. Раствор сам сваливается в расположенную внизу ёмкость, а налипший удаляется с помощью удара кувалдой по бочке.

Из бочки

В домашних условиях можно сделать самодельную бетономешалку из бочки объемом 200 литров. Для ее изготовления потребуются:

  • 200-литровая бочка;
  • два 20-сантиметровых куска трубы с толстыми стенами диаметром 32 мм;
  • ось с диаметром 3 см длиною 150 см;
  • отрезки 60-мм швеллера: 2 длиной 100 см и 2 длиной 50 см;
  • руль от грузового автомобиля как можно большего размера;
  • прочные петли для открытия люка;
  • ручка люка;
  • металлический квадрат со сторонами длиной 20 мм.

Также необходимы схема сборки, сварочный аппарат и болгарка с диском для резки металла. Работа занимает от трех до четырех часов.

Сначала подготавливают бочку —  сажают на ось и делают люк для загрузки и выгрузки готовой смеси. Далее делают штатив высотой 1 метр и устанавливают на него бочку. При желании можно выполнить наклон величиной 10-15°, чтобы упростить перемешивание.

Инструкция по изготовлению бетономешалки:

  1. Ровно по центру дна и верха бочки сделать два отверстия, продеть сквозь емкость ось диаметром 30 мм и тщательно обварить конструкцию, чтобы бочка была закреплена намертво на валу.
  2. Болгаркой прорезать вдоль емкости прямоугольник размером 30х90 см. Это будет люк для загрузки материалов и выгрузки готового раствора. Отверстие меньшего размера затруднит выгрузку смеси, а большее сделает конструкцию менее прочной.
  3. Из металлического квадрата изготовить 4-5 лопастей. Их нужно приварить на равном расстоянии друг от друга внутри емкости. Одна сторона крепится к оси, другая – к стенке бочки.
  4. Прямоугольник, вырезанный из бочки, приваривается к петлям. Последние, в свою очередь, монтируются на емкости так, чтобы получилась открывающаяся дверца люка. Ее задача – предотвратить выпадение смеси, поэтому все должно быть закреплено очень прочно. Фиксатор крышки и ручка могут быть любыми, по желанию человека.
  5. Сделать две опоры, приварив к метровому швеллеру перпендикулярно полуметровый.
  6. К другому краю длинного швеллера приваривают втулки (куски толстостенной трубы) и тщательно смазывают солидолом для плавного хода.
  7. Во втулки вставляют ось и снаружи приваривают металлические шайбы, играющие роль стопорных колец, чтобы вал не вылетел во время работы.
  8. К одному краю вала приваривают руль или металлический круг большого размера для вращения бочки.

Такая самодельная бетономешалка проработает очень долго, если втулки регулярно смазывать солидолом. Для транспортировки к опорам можно прикрепить колеса. Привод можно сделать не ручной, а электрический, прикрепив мотор от стиральной машины вместо руля.

Рекомендации

Наибольшая скорость вращения вала на самодельной бетономешалке должна составлять 30–50 оборотов в минуту. Если установить двигатель слабой мощности, то потребуются большие затраты на электроэнергию, что также скажется на скорости строительных работ.

Если на участке отсутствует электричество, целесообразно соорудить ручную бетономешалку, прикрепив ручку для самостоятельного вращения. При засыпании ингредиентов необходимо придерживаться следующей последовательности: сначала – вода, затем – цемент, песок и щебенка. После каждого использования устройство необходимо тщательно промыть и очистить. Аналогично бетономешалке из бочки можно сделать миниатюрную версию из ведра и дрели, а некоторые мастера умудряются соорудить агрегат из газового баллона.

Самые распространенные среди них – неправильные расчеты при планировании, несоответствие мощности количеству оборотов, непрочные соединения элементов конструкции, недостаточно устойчивая основа, слишком высокое расположение вращающейся емкости.

Некоторые для замешивания смеси используют дрель, что нецелесообразно из-за того, что ей нельзя работать продолжительное время. Рекомендуется делать перерывы каждые 15 минут после 5 минут работы. Это значительно увеличивает срок строительства.

При создании конструкции особое внимание стоит уделить проводам и соединениям. Они должны быть хорошо заизолированы, так как работа совершается в условиях повышенной влажности, и соблюдение правил пожарной безопасности выходит на первое место

Процесс смешивания сопровождается определенными вибрациями, которые расшатывают соединения, поэтому важно следить и при необходимости подтягивать болты

Также стоит обращать внимание на сварные швы, которые также в результате работы могут разрушаться

Перед включением аппарата нужно убедиться в его устойчивости. Любая подставка должна твердо стоять на земле. Если имеются колеса, желательно установить противооткатные упоры.

Во время работы агрегата запрещено проверять качество раствора, в противном случае можно получить серьезные повреждения.

Сейчас времена тотальной экономии, и строительный бюджет зачастую ограничен, поэтому многие стараются сэкономить на услугах сторонних мастеров. Несмотря на кажущуюся сложность, бетоносмеситель идеально подойдет для домашнего использования.

По опыту, создание любого механического устройства увеличивает производительность труда и уменьшает время работы. Бетономешалка – не самое сложное изобретение, которое можно сделать из подручных средств без специального инженерного образования. Самодельное устройство имеет несложную схему, чертеж и последовательность сборки. Главное – заранее определиться с целью создания бетономешалки, и тогда агрегат не уступит промышленной модели, даже если он изготовлен из стиральной машины или бочки.

Как сделать бетономешалку своими руками, смотрите далее.

Процесс изготовления бетономешалки от А до Я

Определившись с тем, какой агрегат подойдет для выполнения поставленной задачи, можно приступать к его изготовлению. Весь процесс можно разделить на несколько этапов.

Изготовление емкости

В качестве резервуара для замешивания раствора можно использовать любую емкость, находящуюся в вашем распоряжении. Это может быть бочка, бидон или барабан от стиральной машины старого образца. Если ничего из перечисленного у вас не оказалось, можно изготовить емкость самостоятельно.

Для работ вам понадобиться листовая сталь, толщиной не менее 2,5 мм. Стандартная модель имеет конусообразные части с разным углом усечения по двум сторонам (низ и верх чаши). Для этого вам нужно подготовить две таких заготовки в виде усеченных конусов. И одну заготовку, выполненную из прямоугольного листа стали. Это будет основа емкости.

Все заготовки необходимо соединить в одну конструкцию посредством сварки.

Так как основная нагрузка приходится на чашу агрегата, она должна обладать повышенной прочностью, поэтому все сварочные швы должны быть двойными. При изучении различных инструкций по изготовлению чаши можно увидеть рекомендации специалистов, которые кроме двойных сварочных швов рекомендуют использовать и металлические заклепки для увеличения прочности соединения.

В готовим воде чаша будущей бетономешалки должна выглядеть как на рисунке:

Основание и корпус

Для изготовления корпуса можно использовать дерево или металл. Если бетономешалка нужна для выполнения краткосрочных задач с небольшими объемами, то древесина – идеальное решение. Для более серьезных работ лучше воспользоваться металлическими профилями и уголками.

Если это металл бывший в употреблении, внимательно осмотрите его на предмет порчи и ржавчины. Чем меньше повреждений, тем выше прочностные характеристики. Этот параметр очень важен, если учесть тот факт, что на корпус приходится вес не только самого оборудования и раствора, но и вибрационные нагрузки, а это на 20-50% больше планируемого веса.

Все детали прикрепляются к корпусу посредством сварки и болтов. При необходимости, основание можно оборудовать каркасом с колесами и ручкой для облегчения передвижения агрегата по строительной площадке во время работы или по ее окончанию.

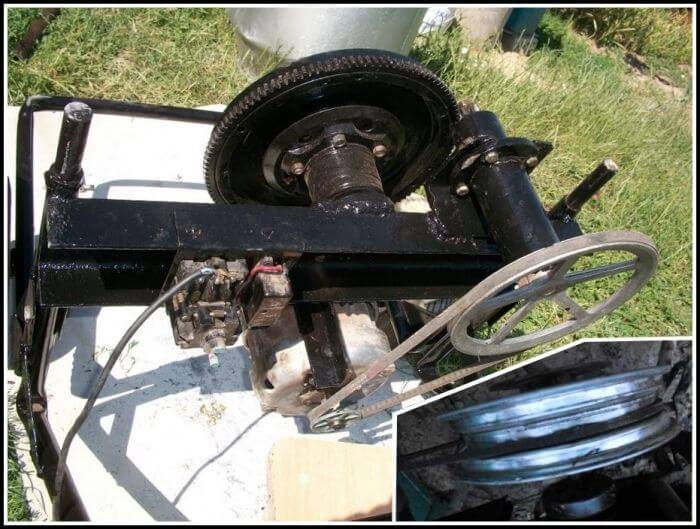

Установка двигателя

Это самый сложный этап, так как от его выполнения зависит производительность бетономешалки. Перед установкой двигателя необходимо помнить, что объемы раствора и вес компонентов влияют на мощность оборудования. Чем выше запросы, тем выше требования к мощности.

Для выполнения небольших задач можно использовать моторчики от электродрели или подобных инструментов, а для работы с большими объемами лучше обзавестись мотором от стиральной машины или мотороллера, с числом передач 1:8. Вместо руля можно использовать моховик.

Еще один важный параметр двигателя – скорость вращения. Оптимальная скорость для бетономешалки 15-20 оборотов в минуту. Если возможности подобранного двигателя превышают заданный параметр, его нужно немного отрегулировать, установив дополнительные элементы: автоматические регуляторы или шестеренки с валами, ремни.

Сборка конструкции

Процедура сборки состоит из нескольких шагов, каждый из которых требует внимательного подхода.

На первом этапе необходимо еще раз просмотреть подготовленные заготовки: чашу, каркас и основание на предмет некачественных швов и убедиться, что все работы выполнены правильно.

После этого на каркас устанавливается двигатель и редуктор. Выполняется фиксация всех элементов вращающего механизма

Обратите внимание, что от качества крепежных работ зависит работоспособность бетоносмесительного агрегата и срок его службы

После установки вращательного механизма приступают к креплению емкости для раствора

Важно, чтобы угол наклона емкости соответствовал 35 градусам

Финальным этапом является проверка агрегата на работоспособность. Проверяются такие параметры как включение/выключение, скорость вращения и устойчивость оборудования под нагрузкой и в холостую.

Более наглядно, о сооружении бетономешалки и ее запуске можно посмотреть в представленном видео ролике: https://www.youtube.com/watch?v=JdGNcWmxt0I

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

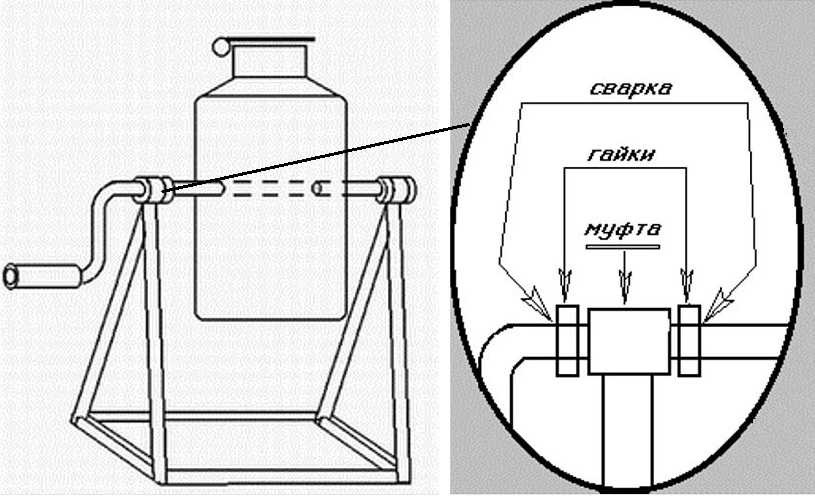

Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.

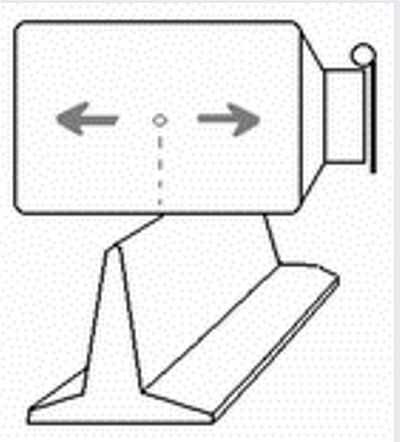

Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна

Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже


Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.


Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.


Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Почему нельзя дрелью?

Каждый, кто хоть раз сталкивался со строительством, ведущимся частным образом, видел процесс или слышал о возможности замешивания раствора с использованием электрической дрели. И, казалось бы, зачем связываться с бетономешалкой-самоделкой, когда есть такое «оригинальное» решение. Однако решение это весьма сомнительное:

Во-первых, дрель так долго не протянет, это не ее рабочий режим. Она вообще под подобные работы не приспособлена.

А во-вторых, чтобы получить действительно качественный раствор, дрель придется постоянно перемещать по емкости в разных направлениях. И тогда трудозатраты вкупе с временными окажутся экономически абсолютно невыгодными. Проще озаботиться и смастерить бетономешалку.

Самостоятельное изготовление

Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).

На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:

Бадья для раствора

Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.

Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном. Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес

Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.

Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.

Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.

При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.

Подробнее про конструкцию расскажут следующие чертежи:

Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.

Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.

Несущая рама

В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.

Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.

Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).

Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).

Основных положений сектора нужно как минимум три:

Наклон 50% – для тяжелых растворов.

Наклон 30% – для легких смесей (например, штукатурных).

Горизонтальное положение чтобы промывать емкость.

Электродвигатель и редуктор

Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.

Все расчеты делаются отталкиваясь от следующих соображений:

  • Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
  • Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.

Комбинированная горизонтальная конструкция с гребенками

Бетономешалка с гребенчатым миксером.

В бетономешалках этого типа может использовать ручной замес и электропровод одновременно. Конструкционное исполнение устройства отличается сложностью. Загрузочный люк нужно сделать самому. Для его сооружения понадобятся петли-карты, шпингалеты, уплотнители. Устройство подходит для выполнения масштабных строительных работ в местах без подвода электричества.

Достоинства:

  • высокая однородность раствора;
  • качество бетона;
  • высокая скорость замеса (достаточно четырех поворотов корпуса).

Недостатки:

  • сложность исполнения в домашних условиях;
  • много узлов и деталей.

Ручная бетономешалка

На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.

Из молочной фляги

Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.


Конструкция ручной бетономешалки из молочной фляги

Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.


Как найти центр тяжести

Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.

Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.

В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.

Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.

В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.

Из бочки (ручная и с электроприводом)

Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна

Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже


Чертеж ручной самодельной бетономешалки из бочки

В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.

В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.


Усовершенствованная самодельная бетономешалка из бочки

Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.


Механизация в действии: ручная бетономешалка превращается в электрическую

Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).

Чертежи и устройство простых бетономешалок

Самодельная бетономешалка любого типа рассчитана на приготовление определенного объема смеси. Начинают изготовление устройства с выбора подходящей схемы. Она должна соответствовать объему строительных работ, финансовым возможностям.

Определяют какой тип привода будут применять. Ручной, если на участке нет источника электроэнергии, или электрический. Учитывают параметры, которые важны при выборе движка и редуктора:

  • для замешивания 1 л раствора расходуется мощность 20 Вт;
  • качественную смесь получают, если скорость вращения вала − 30-50 об/мин.

Если редуктор выдает в минуту меньше оборотов, то увеличивается время замешивания.

Бетономешалка принудительного типа из жестяной кастрюли

Для приготовления раствора разной жесткости подходит бетоносмеситель принудительного действия, у него универсальное назначение. На самодельном стационарном или передвижном устройстве перемешивают сухие, мокрые, увлажненные смеси. Для простейшей домашней модели нужна жестяная кастрюля, примерные габариты:

  • глубина − 50 см;
  • диаметр – 60 см.

За основу берут схему заводской бетономешалки принудительного действия с вертикальным расположением смесительного вала.

Ее упрощают, ограничиваясь одним разгрузочным люком. Устанавливают электродвигатель от бытового устройства. Для перемешивания ингредиентов смеси делают лопасти из стального листа либо раму из прута. Ротор (вал приводной) делают из трубы, в качестве крепежа используют:

  • арматуру;
  • куски швеллера;
  • уголок.

Из швеллера (уголка) сваривают станину. В днище вырезают отверстия: в центральной части – для установки вала, сбоку – для разгрузочного люка.

Вибрационная бетономешалка из перфоратора

Эту конструкцию выбирают, если нужен раствор высокого качества. Чаще всего рабочую емкость делают из газового баллона. Стенки бака должны быть толстыми, а его диаметр соизмерим с размером вращающегося элемента.

Вибратор (6) изготавливают из двух соединенных вместе металлических тарелок. Их подбирают по диаметру, который должен соответствовать размеру рабочей емкости и мощности перфоратора. Условие – 15-20 см на 1 кВт.

Корпус (1) для перемешивания компонентов раствора должен быть высоким, круглой формы. К одной из стенок крепят кронштейн (2). Он необходим для фиксации устройства (3), генерирующего виброимпульсы. Функции генератора выполняет перфоратор мощностью 1300-1500 Вт. Шток (4) подбирают так, чтобы вибратор во время замешивания располагался по центру приготавливаемой смеси.

Бетономешалка с ручным приводом из бочки

Устройство бетономешалки из бочки с горизонтальным валом наглядно показано ниже на рисунке. Для загрузки компонентов сбоку вырезают прямоугольное отверстие – 240 × 300 мм. Вертикальные стойки сваривают из 2 отрезков швеллера, уголка.

Для вала, его изготавливают из стальной трубы диаметром 40-50 мм, вверху стоек, используя болтовое соединение (М10), устанавливают посадочные места подшипников. Крепят вал на фланцы, их нужно 4 штуки – 2 снаружи, 2 внутри, последние предотвращают разрыв стенок емкости.

Для лучшего смешивания ингредиентов раствора на внутренние стенки с помощью болтовых соединений устанавливают гребенку (длина 760 мм), делают ее из штырей  и уголка 50 × 50 мм. Параметры:

  • шаг – 5 см;
  • диаметр – 12 мм;
  • длина – 15 см.

Для вращения на приводной вал устанавливают два рычага. Используют подручный материал для их изготовления. Рукоятки делают оптимальной длины, чтобы обхватывать их обеими руками во время работы.

Люк крепят к стенке бочки шарнирами, обычно используют карточные петли (неразборные). Для герметизации края загрузочного отверстия оклеивают кусками мягкой резины. Берут полоски толщиной около 8 мм. Для фиксации люка в рабочем состоянии используют специальные карабинные защелки, или прикрепляют на стенку и крышку 2 уголка с высверленными отверстиями для стяжных болтов.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

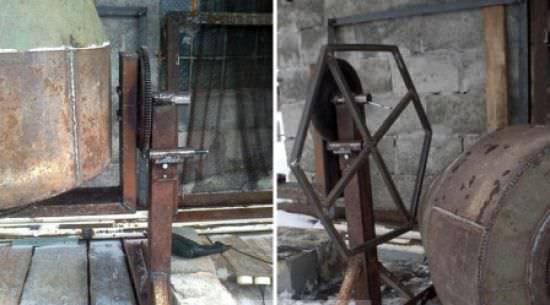

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

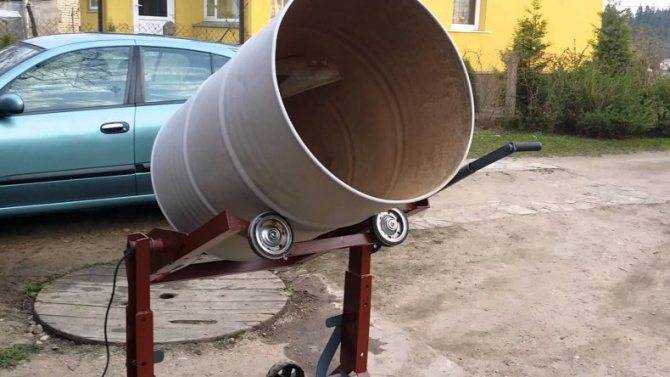

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

  • Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
  • Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
  • Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

  1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
  2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
  3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
  4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
