Что такое реле: разновидности, область использования, основные характеристики

Реле времени

Реле времени (ЭВ) применяют для создания независимых от тока требуемых выдержек времени, обеспечивая, таким образом, селективную работу отдельных защит. Реле времени конструктивно имеют много разновидностей. Разберем работу реле времени на примере электромагнитных реле с часовым механизмом серий ЭВ – 100 и ЭВ – 200.

Реле серии ЭВ – 100 применяют в цепях оперативного постоянного тока на напряжения в 24, 48, 110 и 220 В, а ЭВ – 200 для работы в оперативных цепях переменного тока на напряжения 127, 220 и 380 В.

На рисунке ниже показано устройство реле времени ЭВ – 100:

Работа реле осуществляется следующим образом. Когда обмотка электромагнита 1 обесточена, рычаг часового механизма 17 отведен вверх до упора и удерживается на месте якорем 23 действием пружины якоря 22, при этом ведущая пружина 8 растянута (заведена). При замыкании контакта основного (пускового) реле по обмотке электромагнита ЭВ, включенной в оперативную цепь последовательно, потечет ток. Под действием электромагнитных сил якорь 23 втянется, и рычаг часового механизма опустится вместе с якорем, при этом зубчатый сегмент 13 под действием пружины 8 начнет вращаться по часовой стрелке, а ведущая шестерня 12 вместе с подвижным контактом 11 – против часовой стрелки. С помощью фрикционного сцепления на одном валу посажен часовой механизм (детали 2, 3, 4, 5, 6, 7, 14, 15, 16), который обеспечивает постоянную частоту вращения подвижного контакта 11. Когда подвижной контакт доходит до неподвижных контактов 10 и замыкает их, оперативная цепь тоже замкнется и реле даст импульс на отключение выключателя.

Изменение уставок реле (выдержки времени) осуществляют путем изменения расстояния между подвижными и неподвижными контактами (увеличением или уменьшением расстояния). Время срабатывания реле устанавливается на шкале 9, отградуированной в секундах. Контакты 18, 20, 21и поводок 19 используются тогда, когда требуется мгновенное срабатывание реле (без выдержки времени).

При исчезновении тока в катушке (линия отключена) якорь под действием пружины 22 поднимается вверх, а с ним и рычаг часового механизма и реле будут готовы для работы.

Виды указательных реле

По первоначальному положению контактов устройства разделяются на:

• с разомкнутыми клеммами в нормальном состоянии;
• с замкнутыми контакторами в первоначальной позиции;
• контакторами, переключающимися при определенном действии.

Также реле производятся для цепей постоянного и переменного тока. Устройства для постоянных цепей разделяются на следующие типы:

• поляризованные, чувствительные к знаку импульса — при его изменении происходит переключение;
• нейтрали, определяющие присутствие либо отсутствие командного импульса;
• комбинированные, учитывающие одновременно и присутствие командного импульса, и его знак.

Указательное реле позволяет повысить эффективность контроля и упростить упарвление работой системы

По исполнению реле разделены на две группы:

• статические, в свою очередь разделяющиеся на ионные, МПЦ, ферромагнетики, полупроводники;
• электромеханические, разделяющиеся на магнитоэлектрические, электродинамические, электромагнитные, индукционные, термореле.

РУ также разделяются в зависимости от контролируемой величины:

• напряжению;
• мощности;
• времени;
• тока и др.

Ведущие производители реле

Производитель	Изображение	Описание
Finder (Германия)		Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле: общего назначения; твердотельные; силовые; РСВ; времени; интерфейсные и многие другие. Продукция компании имеет сертификаты ISO 9001 и ISO 14001.
АО НПК «Северная заря» (Россия)		Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.
Omron (Япония)		Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых: твердотельные и электромеханические реле; низковольтные КУ; кнопочные переключатели; устройства контроля и управления цепи.
COSMO Electronics (Тайвань)		Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002. Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.
American Zettler		Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов. Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электронного и электрического оборудования.

Релейные элементы

Релейный элемент — минимальная совокупность деталей и связей между ними, имеющая релейную характеристику, то есть скачкообразно изменяющаяся при поступлении фиксированных воздействий на вход, воздействие на выходах, переходя от одного фиксированного воздействия к другому. У релейных многопозиционных элементов воспринимающие или исполнительные органы могут находиться более чем в двух состояниях. Примером такого устройства может служить шаговый искатель.

Релейные элементы характеризуются параметрами, относящиеся к входным и выходным воздействиям:

Петля гистерезиса

срабатывание — минимальное значение воздействия (на входе) при таком его возрастании, что релейный элемент изменяет свое состояние и одновременно воздействует на выходе в соответствии с релейной характеристикой;

отпускание — минимальное значение воздействия на входе при таком его уменьшении, что релейный элемент возвращается в свое первоначальное состояние.

В связи с не идеальностью релейной характеристики эти величины обычно не совпадают друг с другом (гистерезис). В ряде случаев релейный элемент может обладать свойствами фиксации, то есть оставаться в занятом им состоянии и после снятия воздействия на входе. В этом случае релейный элемент возвращается в первоначальное состояние обычно после подачи воздействия на другой его вход (или воздействие противоположного знака воздействия на тот же вход). Максимальное значение такого воздействия при его возрастании, вызывающее возвращение релейного элемента в первоначальное состояние, называется параметром возврата. Отношение параметра отпускания к параметру срабатывания называется коэффициентом отпускания. Характеристикой релейного элемента служит так же его быстродействие, определяемое временем срабатывания и временем отпускания или возврата. В ряде случаев важными характеристиками релейного элемента являются: потребление энергии, вес, занимаемый объём и т. п.

По виду физических явлений, используемых для действия релейных элементов, они делятся на механические и электрические. Которые в свою очередь могут быть контактные и бесконтактные.

Независимо от типа реле свойственно два положения: при отсутствии напряжения на катушке – невозбужденное состояние, а при подаче напряжения – возбужденное состояние. При переходе из состояния в состояние происходит явление переброса, т.е. изменения положения контактных групп.

Электрический

Основная статья: Электромагнитное реле

Чаще всего под термином «реле» подразумевается электрический релейный элемент — релейный элемент, действие которого основано на явлениях, вызванных протеканием электрического тока, изменением электрического поля или явлениями, связанными с электрической проводимостью. В рамках системы стандартизации термин «электрическое реле» используется исключительно для реле, выполняющего только одну операцию преобразования между его входными и выходными цепями.

Ведущие производители реле

Производитель	Изображение	Описание
Finder (Германия)		Компания Финдер производит реле и таймеры и занимает среди европейских производителей третье место. Производитель выпускает реле: общего назначения; твердотельные; силовые; РСВ; времени; интерфейсные и многие другие. Продукция компании имеет сертификаты ISO 9001 и ISO 14001.
АО НПК «Северная заря» (Россия)		Основная продукция российского производителя – якорные электромагнитные коммутационные устройства для специального и индустриального использования, а также слаботочные реле времени с контактными и бесконтактными выходами.
Omron (Япония)		Японская компания производит высоконадежные радиоэлектронные компоненты, среди которых: твердотельные и электромеханические реле; низковольтные КУ; кнопочные переключатели; устройства контроля и управления цепи.
COSMOElectronics (Тайвань)		Корпорация производит радиотехнические компоненты, среди которых можно выделить релейные компоненты, которые с 1994 года получили сертификат по стандарту ISO 9002. Продукция компании широко применяется в телекоммуникации, промышленном и медицинском оборудовании, бытовой технике и автомобильном оборудовании.
American Zettler		Более 100 лет компания Zettler держит лидерство и устанавливает стандарты работы и качества электротехнических элементов. Этот производитель выпускает более 40 видов КУ, которые удовлетворяют потребности самых различных проектов. Продукция компании широко применяется в телекоммуникации, периферийной вычислительной технике, средствах управления и прочих типах электрического и электронного оборудования.

Реле максимального тока

29 июля 2020г. — 12:18 10668 просмотров

Реле максимального тока предназначены для того, чтобы оповещать о превышении тока электрической цепи. Их применяют в цепях, которые следует уберечь от перегрузок или короткого замыкания.

Они измеряют величину тока в цепи и срабатывают при увеличении его номинального значения.

Эти приборы всегда реагируют на его величину и могут быть:

• первичные, подключенные напрямую в привод выключателя;
• вторичные, которые подключаются с помощью трансформаторов тока;
• индукционные;
• тепловые;
• электромагнитные;
• дифференциальные;
• на интегральных микросхемах.

Основной принцип работы реле максимального тока состоит в том, что оно чутко реагирует на превышение тока в контролируемой входной цепи. Выходные контакты при увеличении входного тока переключаются, и при помощи этого сигнала происходит отключение силовых приборов от сети.

Когда значение тока в сети снижается и начинает соответствовать номинальному току, то выходной сигнал замыкает снова цепь и подача тока возобновляется.

В каждом жилом доме сегодня используется много мощных бытовых приборов. Одновременная работа всех потребителей электроэнергии приводит часто к перегрузкам в питающей сети. Чтобы этого не допустить, электроприборы (потребители электроэнергии) разбивают на группы: приоритетные приборы и второстепенные. К приоритетной бытовой технике относят приборы, отключение от сети для которых критично.

Такое внезапное отключение может повлечь за собой выход из строя прибора, потерю важной информации. К второстепенным приборам можно отнести, например, электронагреватель, электрочайник

Отключение таких приборов из сети при перегрузке не повлияет на жизнедеятельность обитателей квартиры существенно. Устройство устанавливают так, чтобы не допустить перегрузок в питающей сети.

Подключение его показано на рисунке, на примере реле максимального тока РМТ 101.

Эта модификация используется для прекращения подачи нагрузки и последующего включения с временем, которое задается. Еще модель РМТ -101 может измерять и контролировать ток нагрузки, его удобно использовать как цифровой амперметр. Измерения тока в сети происходят без ее разрыва с помощью датчика, который встроен в прибор. РМТ-101 имеет возможность подключать выносные трансформаторы тока.

С помощью светодиодных и цифровых индикаторов, расположенных на главной (лицевой) панели удобно контролировать текущее значение тока в цепи и нагрузку. РМТ-101 имеет два переключателя типа «dip». С помощью этих переключателей можно устанавливать диапазон измерений, их точность и режим индикации текущего или максимального тока.

Прибор РМТ-101 может быть так же использован как реле ограничения по потребляемому току или для выбора оптимально заданной нагрузки. РМТ-101 может работать в двух режимах: режиме минимального и максимального тока. Для переключения режимов на панели есть переключатель, который имеет два положения.

На рисунке представлена схема реле максимального тока по управлению и настройке параметров на лицевой панели.

Кроме бытового применения, реле максимального тока нашли широкое применение в промышленности. Примером прибора, который защищает мощные электродвигатели постоянного и переменного тока от перегрузок, можно считать реле максимального тока РЭО-401.

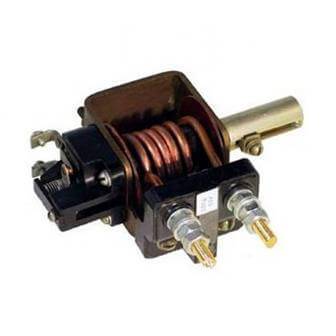

Состоит РЭО-401 из двух узлов: 1) электромагнитная система; 2) размыкающий блок-контакт.

Электромагнитная система реле имеет скобу магнитопровода, в которую ввернута трубка. На трубке расположена катушка, помещенная в изоляционный каркас. Якорь располагается внутри трубки. Он свободно перемещается вдоль нее. Положение якоря в трубке и определяет величину срабатывания прибора.

Регулируется ток срабатывания изменением положения скобы. После регулировки скоба фиксируется винтом. После того, как устройство сработало и блок-контакты разомкнулись, они будут оставаться в разомкнутом положении до тех пор, пока ток в цепи не понизится до номинального уровня и якорь передвинется в нижнее положение.

После этого под действием пружины контакты замыкаются. Провода подсоединяются к прибору спереди.

Эксплуатироваться РЭО-401 могут на высоте до 4300 м над уровнем моря, при температуре от -50 до +550 ºС.

Для чего нужно реле: области применения

Такое устройство применяется в быту, автомобилестроении, на производстве. Без него невозможно автоматическое включение холодильника и его выключения, установка циклов стиральной машины, мигание поворотника автомашины при повороте. Говоря простым языком, это электрический или электромагнитный прерыватель, срабатывающий при определенном импульсе, в основе которого лежит механическая, электрическая или электронная составляющая. Приведем примеры:

1. Фотореле – элемент срабатывает на свет, замыкая или размыкая контакты.
2. Звуковое – цепь замыкается при громком звуке.
3. Реле времени – соединение и разъединение происходит через установленный временной промежуток.
4. Температурное – получая данные с термодатчика контакт срабатывает по заданным параметрам.

В основе описанных разновидностей лежат 4 основных вида устройств, о которых поговорим позднее.

Такие устройства могут иметь различный вид

Принцип работы и назначение

Все реле относятся к электромагнитным переключающим устройствам, с помощью которых выполняется необходимая регулировка управляемого объекта. Срабатывание устройства происходит после поступления к нему определенного сигнала. Электрические цепи, регулируемые с использованием реле, относятся к категории управляемых. Цепь подачи сигнала от реле к устройству получила название управляющей.

Все реле относятся к устройствам, усиливающим сигнал. То есть, подача даже небольшого количества электричества к оборудованию, вызывает замыкание более мощной цепи. Реле могут работать от переменного или постоянного тока. В первом случае срабатывание происходит, когда входной сигнал имеет определенную частоту. При постоянном токе рабочее состояние реле появляется, когда движение тока становится односторонним, или же электричество движется в двух направлениях.

Таким образом, реле принимает непосредственное участие в замыкании и размыкании цепи. С помощью этих устройств осуществляется контроль над подачей напряжения к приборам и оборудованию, потребляющим электроэнергию.

В настоящее время производятся в основном электронные реле, под управлением надежных микропроцессоров. Аналоговое управление реле включает в свой состав целый комплекс, куда входят транзисторы, резисторы и другие составляющие микросхем. Применение реле полностью автоматизирует рабочие процессы, поскольку задается установленный интервал времени, через который включается и выключается оборудование.

Выбор твердотельного реле

При покупке ТТР стоит учесть ряд особенностей устройства, что поможет сделать правильный выбор.  Для сравнения классические устройства способны выдерживать перегрузки, возникающие на небольшое время и не превышающие полутора или двукратного номинального тока.

Если правильно подойти к вопросу эксплуатации, хватит обычной чистки контактов.

В случае с твердотельными реле ситуация обстоит хуже. Если номинальный параметр тока превышен в 1,5 и более раз, прибор можно выбросить. Вот почему при выборе ТТР для питания активной нагрузки стоит брать запас по току в два-четыре крата.

Если изделие планируется применять в цепи пуска АД, этот показатель стоит увеличить в шесть-десять раз. При таком подходе придется переплатить, но зато повышается срок службы подключенного прибора и надежность его работы.

Реле контроля фаз и напряжения – для чего предназначено, устройство и принцип работы

Характеристика реле

Существует несколько основных характеристик реле, которые подходят всем устройствам не зависимо от принципа работы:

1. Чувствительность – обозначает, включится ли устройство, если на обмотку подать ток определенной силы.
2. Сопротивление, возникающее на обмотке катушки.
3. Ток срабатывания – показывает минимальное значение силы тока, при котором переключатся контакты.
4. Ток отпускания – это величина, при которой устройство отключится, т. е. прервется электроцепь.
5. Время срабатывания – это значение, которое определяется количеством времени от поступления сигнала, до момента воздействия на электрическую цепь.
6. Частота срабатывания реле, когда есть нагрузка на контакты.

Основные характеристики

Магнитное устройство обладает множеством характеристик. Самые важные его параметры следующие:

1. Скорость действия. Это время, которое требуется на то, чтобы устройство сработало после подачи сигнала.
2. Мощность срабатывания. Минимум, необходимый для начала действия.
3. Управляемая мощность. Этой мощностью могут управлять контакты при коммутации.
4. Величина тока срабатывания. Этот параметр называется уставкой.
5. Ток отпускания. Это наибольшее значение тока, при котором чувствительная пластина начинает возвращаться в свою начальную точку.

Преимуществом является то, что контакты магнитного реле обладают небольшим сопротивлением, в отличие от коммутаторов, основанных на полупроводниках

Еще одно немаловажное достоинство заключается в том, что его металлические контакты способны выдерживать большие перегрузки в сети. К тому же реле может нормально выполнять свои основные функции даже при статическом электричестве

Не влияет на его работу и радиационное излучение.

Есть у него и некоторые недостатки. Во-первых, не очень быстро срабатывает. Во-вторых, часто выходит из строя. В-третьих, при коммутации цепи могут возникать помехи.

ВСЁ что Вы хотели знать о РЕЛЕ. Виды и способы подключения — в Теории и на Практике!

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Виды реле по типу поступающего параметра

По этому параметру разделяют реле: тока, мощности, частоты, напряжения, давления, акустических величин, количества газа. Устройства могут быть максимальными и минимальными. Реле, которые срабатывают при превышении заданной величины, называют «максимальными», а при ее падении ниже заданного уровня – «минимальными».

Реле тока

Реле тока реагируют на резкие перепады тока и при необходимости отключают отдельную нагрузку или всю систему электроснабжения. Величина максимального тока, при которой необходимо отключить потребителей, устанавливается регулятором.

Реле напряжения

Реле напряжения реагируют на величину напряжения и включаются через трансформаторы напряжения. Используются для контроля фаз напряжения в электросетях и защиты электроприборов. Основой такого реле является контроллер быстрого реагирования, отслеживающий отклонения напряжения за установленные пределы. Общепринятый стандарт срабатывания таких реле – ниже 170 В и выше 250 В.

Реле частоты

Служат для контроля частоты переменного тока, которая должна быть равна 50 или 60 Гц в одно- и трехфазных сетях. Обычно имеют фиксированные задержки срабатывания. Пороги размыкания цепи, которая находится под контролем, можно регулировать. Режим работы этого устройства может предусматривать наличие «памяти» аварии.

Реле мощности

Устройство, ограничивающее мощность, действует аналогично ограничителю тока нагрузки. При превышении установленного порога мощности происходит отключение потребителя. Реле ограничения мощности часто оснащаются функцией автоматического повторного включения. То есть, после снижения нагрузки работа оборудования возобновляется автоматически.

Реле давления

Реле давления – важнейший прибор, используемый в насосном оборудовании для контроля перепадов давления воды, масла, нефти, воздуха. Различают два основных типа таких приборов – электромеханические и электронные.

Электромеханические реле имеют в конструкции особый элемент, реагирующий на изменение давления в системе, – гибкую мембрану, которая изгибается под напором жидкости (воздуха) в системе. Она соединяется с двумя пружинами, одна из которых настраивается на минимально допустимый напор, а вторая – на разницу между верхней и нижней границами давления в системе. При снижении давления в системе ниже минимального порога реле включает насосное оборудование, при превышении верхнего порога – отключает. Это простые и надежные устройства, но не очень удобные в эксплуатации. Оператору приходится регулярно проверять настройки и при необходимости их корректировать.

Электронные устройства имеют более сложную конструкцию. Пределы можно устанавливать очень точно и при эксплуатации контролировать их не требуется. Электронные приборы чувствительны к гидроударам, поэтому их оснащают небольшими гидробаками (объем – примерно 400 мл). Электронное реле давления устанавливается между насосным оборудованием и первой точкой водоразбора.

Реле акустические

Акустические реле реагируют на изменение акустических величин – частоты звуковой волны, ее давления или акустических характеристик материалов – коэффициентов поглощения и отражения. Принцип действия может быть механическим или электрическим. В акустических приборах механического действия предусмотрена мембрана, которая прогибается под давлением звуковых волн, и при достижении определенной величины давления происходит замыкание контакта. В состав электрических акустических приборов входят: воспринимающий орган (микрофон, фильтр), усилитель, выходное электрическое реле.

Устройства, срабатывающие на любой шум, часто используются совместно с системой освещения. Они реагируют на любой возникающий шум в помещении и дают сигнал на включение света. Обычно их устанавливают в коридорах и на лестничных площадках. Также акустические реле широко используются в охранных системах, «интеллектуальных» игрушках.

Газовые реле

Эти приборы применяются для обеспечения газовой защиты. Они представляют собой металлический корпус, врезанный в маслопровод. Реле в нормальном состоянии заполнено маслом, а его контакты находятся в разомкнутом состоянии. При повышении содержания газов они заполняют верхнюю часть реле с одновременным вытеснением масла. Поплавок, имеющийся в конструкции, с понижением уровня масла опускается, поворачивается вокруг своей оси и вызывает замыкание контактов в сигнальной цепи. Сформированный сигнал предупреждает о высокой загазованности среды.

Схемы подключения

Рассматривая схемы подключения, можно выделить несколько особенностей подключения каждой модели реле:

• схема предусматривает наличие пары замыкающих контактов без самовозврата;
• схема с парой замыкающих контактов без самовозврата и одним самовозвращающимся замыкателем;
• два контакта без самовозврата: один замыкающий, другой — размыкающий;
• схема с замыкающим и размыкающим контактами без самовозврата и одним самовозвращающимся замыкателем;
• парой размыкающих контактов без самовозврата;
• схема с парой размыкателей без самовозврата и одним самовозвращающимся замыкателем.

Заключение

Правильный подбор реле тока всегда будет зависеть от технического назначения, регулировочных характеристик, величины измеряемых и питающих мощностей, порога максимально возможной нагрузки, целесообразности наличия системы задержки времени активации, а также от условий, в которых будет проводиться эксплуатация. Выбранное по главным характеристикам устройство достаточно просто настроить своими руками под определенные нужды, изменяя при этом установки в соответствии с необходимостью.

Большей частью реле максимального тока представляют собой довольно компактные приборы, благодаря этим свойствам они довольно просто устанавливаются в защитные отсеки, отличаются своей взаимозаменяемостью, простотой и надежностью конфигурации. Многие модели предусматривают присоединение дополнительных контактов. Это дает возможность сделать схему цепи немного проще и выдавать дополнительные сигналы для управления.

Благодаря современным технологиям дается возможность своими руками осуществлять контроль показателей напряжения на интегрированных светодиодных экранах. Такие приборы имеют достаточно большой диапазон настроек.
