Как сделать деревянное перекрытие между этажами своими руками

Завершающие операции

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

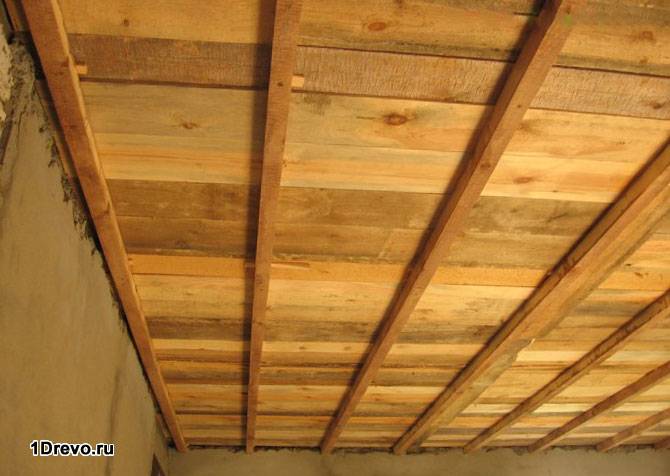

Настил наката: рекомендации

Для того чтобы сделать потолок первого этажа, необходимо сделать накат. Этот этап работы может быть осуществлен с использованием самых разнообразных материалов.


Схема настила наката.

В самом распространенном варианте вдоль боковой стороны балки прибиваются черепные бруски. Такие бруски должны иметь сечение 40*40 или 50*50 мм. Они не должны выступать ниже основной балки. Именно на них впоследствии будут крепиться ровные доски, толщина которых должна быть в пределах 10-25 мм. Для того чтобы подбить потолок, можно применять листы фанеры. Используя листовой материал, можно получить идеально ровный потолок. Минимальная толщина фанеры в таком случае должна быть не менее 8 мм

Очень важно контролировать, чтобы края листов ложились именно на середину балки

Вместо использования черепных брусков можно сделать специальные пазы в балках. Для того чтобы использовать такой метод, сечение балки должно продумываться заранее.

Как вариант настила нижняя часть элементов перекрытия может оставаться открытой, для этого черепные элементы прибиваются не вровень, а немного выше. Таким образом настил осуществляется между балками.

После того как накат будет сделан, можно приступать к укладке пола второго этажа. Если вместо второго этажа располагается чердак, то достаточно выполнение чернового пола. Если же на втором этаже располагается комната, то пол необходимо делать из качественного материала. Деревянные доски будут укладываться непосредственно на лаги.

Расчет для примера

В качестве примера определим шаг лаг для пола в стандартном панельном доме (расчет 1) и в каркасном здании (расчет 2).

Расчет 1.

Начальные данные – опора на плиту перекрытия по базовой стяжке, с регулируемыми фиксаторами (винтовыми), под ламинат. Размеры помещения 3х5 м, пролет выбирается 3 м (параллельно стене с окном). Под ламинат необходимо устройство чернового настила из фанеры в 20 мм.

Согласно таблице, для такой толщины настила (фанера) шаг лаг можно принять 300 мм, а сечение бруса для пролета в 3 м – 150х80 мм. Расчетное количество х составит при расстоянии от стен 50 мм, ширине бруса 80 мм и шаге лаг под фанеру 300 мм

Поскольку число лаг не может быть не целым, принимаем количество брусьев 13 или – при малой нагрузке можно увеличить расстояние до стены – 12 штук.

Если при тех же условиях рассчитывается шаг лаг для пола из досок толщиной 50 мм, то расчетное количество брусьев х при расстоянии между ними 1000 мм составит

Принимаем целое количество 4 штуки (здесь уменьшать их число нежелательно).

Расчет 2

Начальные данные – опора на деревянные балки перекрытия, расположенные с шагом 1000 мм, те же размеры и конфигурация помещения, та же отделка.

Определим, через какое расстояние лаги должны быть уложены под настил из фанеры. По данным таблицы для фанеры толщиной 20 мм шаг лаг составляет 300 мм, при этом расстояние между балками составляет 1000 мм. Необходимо вначале разместить лаги по числу балок с креплением к их боковой стороне и выравнивании, далее расположить брусья поперек первичных лаг с шагом 300 мм. Поскольку балки имеют длину 3000 мм, первичные лаги также должны быть длиной 3000 мм и иметь сечение не менее 200х150 мм. Для пятиметровой комнаты таких лаг (согласно предыдущему расчету) потребуется 4 лаги (или пять, в зависимости от положения балок). Размещение вторичных опор идет по пролету длиной 5000 мм, при расстоянии 300 мм и ширине бруса 150 (сечение 200х150 мм) их потребуется

Учитывая округление, необходимое число пятиметровых (составных) лаг составляет 5 штук.

Для настила из половой доски толщиной 50 мм требуемое расстояние между лагами составляет 1000 мм, что равно шагу между балками. Поэтому число лаг соответствует числу балок (4 или 5 штук).

В обоих случаях необходимо внести поправку на повышенную нагрузку на перекрытие. В зависимости от условий эксплуатации, можно увеличить сечение брусьев/уменьшить расстояние между ними/применить комплексную поправку (увеличение сечение и уменьшение расстояния между лагами под доски).

Если принять увеличение сечения, то следует принять в обоих случаях ближайшее большее значение согласно таблице, то есть 220х180 мм (первичные и вторичные при перекрестном настиле) и 180х100 мм для настила под доски. Поправка на изменение расстояния лаг под пол (шаг) приводит к увеличению числа брусьев. Для первого расчета число первичных лаг не измениться, а для вторичных количество составит (при уменьшенном шаге 250 мм)

При креплении лаг к балкам шаг не меняется, следовательно, этот метод внесения поправок не применим.

Какие есть виды перекрытий?

Перекрытие должно строго соответствовать требованиям строительных норм и правил, быть надежным и обладать необходимым запасом прочности для восприятия и передачи на стены и фундамент предполагаемых эксплуатационных нагрузок. Всем вышеперечисленным параметрам отвечают следующие виды конструкций:

  • Монолитное перекрытие – в доме сооружается по всему периметру «коробки». Может опираться как на стены, так и на опорные колонны. Состоит из слоя бетона с армирующим каркасом внутри.

    Фото 1. Монолитная горизонтальная несущая конструкция

  • Железобетонные плиты – просты в монтаже и дешевле, чем монолит. Укладка возможна прямо «с колес» транспорта, выполнявшего доставку. В частном домостроении обычно используются пустотелые изделия, которые отличаются относительно небольшим весом.

    Рисунок 2. Перекрытия из плит

  • Сборно-монолитное перекрытие (СМП) – сравнительно новый вид конструкции, способный воспринимать значительные нагрузки. Помимо более легкого веса по сравнению с монолитом, обладает высокими теплоизоляционными характеристиками (при использовании газоблоков и подобных им материалов). Не требует привлечения тяжелой строительной техники. Заливка межэтажного перекрытия своими руками выполняется в несъемную опалубку, сформированную из балок и блоков-вкладышей.

    Фото 3. Внешний вид сборно-монолитной конструкции

Перекрытия по деревянным балкам чаще применяются в «каркасниках», домах из бруса и бревна. В качестве способа устройства несущих горизонтальных конструкций в строениях высотой 2 и более этажа они не рассматриваются.

Виды конструкций перекрытий

Всего существует несколько типов чердачного перекрытия по деревянным балкам. У каждого из них – свое предназначение и свои плюсы и минусы.

Что касается каркасных домов, перекрытия в них рекомендованы по системе «платформа». То есть после установки стен укладываются балки и создается определенная как бы платформа, и рабочее основание для будущего пола чердака в то же время

Здесь важно не оказать лишнего давления на хрупкие стены, поэтому чердачное покрытие тоже не будет рассчитано на пианино в углу

В таком случае балки устанавливают на обвязочный брус, который используют в качестве мауэрлата:

А вот в доме со стенами из бревна или бруса в качестве чердачного перекрытия по правилам обустраивается жесткий щит, который при усадке стен будет плавно опускаться вместе с ними, причем обязательно равномерно.

В качестве отдельного вида чердачных перекрытий следует выделить быстровозводимые деревянные перекрытия. Главная их фишка – в применении специальных крепежных элементов, которые изготавливают из оцинкованной стали. Их толщина и качество рассчитывается в зависимости от уровня будущих нагрузок на перекрытие.

Стандартные чердачные перекрытия на балках с брусом и деревянными лагами появились в конце 20 столетия, и после них стали более модными перекрытия из широкой доски.

Сегодня также в моде специальные готовые фирмы для обустройства чердачного перекрытия. На самом деле – это не новинка строительного рынка, такие фирмы появились еще в конце XVI века и обрели свое второе рождение в конце ХХ. Канадские компании, которые занимались строительством, разработали специальные программы расчета таких фирм и точные их формы с линиями сборки.

В нашей стране начинают появляться новые виды деревянных перекрытий, которые до этого времени были популярны только за рубежом. Это – легкие деревянные перекрытия. Они актуальны для частного строительства, когда в качестве системы используется достаточно легкий деревянные каркас.

Суть перекрытия в том, что «ребра» устанавливаются через каждые 30-60 сантиметров, и их накрывают обшивкой. В качестве «ребер» берутся деревянные балки высотой около 20 и 28 сантиметров, и толщиной 45 сантиметров, а длиной – до 5 метров. Изготавливают их из натуральной древесины и соединяют специальными связками из досок, покрывая обшивкой из ДСП или ДВП.

Поэтому выделим из главных преимуществ ребристого чердачного перекрытия быстрый и простой монтаж. Из минусов: необходимость обработки антипиреном, меньшая прочность и низкие звукоизоляционные свойства. И, конечно же, такие доски более чувствительны к резким колебаниям влажности и температуры. А еще, если грибок или какое-то насекомое решит съесть за несколько лет такое перекрытие, то он его съест намного быстрее, чем толстые балки.

Снизу такая конструкция зашивается подвесным потолком из гипсокартонных плит. Между ребрами поверху укладываются минеральная вата. Именно она обеспечит огнеупорность и звукоизоляцию всему деревянному перекрытию.

Ребристые перекрытия чердака обходятся намного дешевле, чем балочные – это вполне разумно и рационально, если вы нежилое помещение не будете утеплять и делать из него жилую мансарду. Тогда вы можете не переживать о несущей способности такого основания. Единственный минус – это то, что балки более привычны для российских домов, а ребристое перекрытие почти не отличаются по внешнему виду от монолитного. Поэтому в российских домах чаще устраиваются ребристо-балочные чердачные перекрытия.

Брус для устройства такого чердачного перекрытия нужно взять прямоугольной формы, причем строго, а не ромбом. И обязательно при покупке такого бруса возьмите с собой самую обычную школьную линейку, ведь нередко бывает так, что многие собираются строить перекрытие из бруса 15х15 см, а в итоге строятся из бруса 14х14 см. А затем, на своем участке, обязательно подготовьте место для хранения такого бруса и его обработки.

К слову, сегодня многие ставят даже обычный брус в деревянном перекрытии на ребро. Дело в том, что даже линейка, из какого бы материала она не была, легко сгибается по всей длине, но, если ее поставить ребром, согнуть такую будет практически невозможно:

А на черновом полу из досок уже настелите чистовой пол, и снизу смонтируйте подвесной потолок. Но нередко деревянное перекрытие чердака оставляют без дополнительной отделки специально, ввиду концепции дизайна интерьера, но тогда все детали его выполняются очень аккуратно и даже с декоративным наклоном:

Определенную жесткость ребристому перекрытию придает и сам подвесной потолок.

Безбалочные перекрытия

Такая конструкция состоит из однородных частей, находящихся вплотную. Это могут быть панели, плиты, залитый монолит. Встречаются сборно-монолитные, монолитные и сборные типы. При выборе первого вида будет обеспечена хорошая тепло- и звукоизоляция.

Сборные железобетонные

Обычно эти конструкции выбирают для зданий из кирпича. Применяют многопустотные или легкобетонные панели. Размеры плит зависят от ширины пролета и их несущей способности.

В отличие от металла и дерева, бетон не портится от чрезмерной сырости. Он обладает достаточной прочностью, может выдержать больше 200 кг/кв. м.

При укладке требуется грузоподъемная техника. Также недостатком является то, что изделия продаются только стандартных размеров, поэтому малоэтажные здания необычной конфигурации сделать не получится.

Плиты кладут на песчано-бетонную «подушку». Края не заходят на стену, меньше чем на 100 мм. Стыки обрабатываются раствором.

Монолитные железобетонные

Это необычная сплошная цельная плита разных форм. Заливается обычно из бетона М200. Толщина монолитного изделия не менее 100 мм.

Преимущества этой плиты перекрытия для частного коттеджа или дома:

  • Не нужна подъемная техника, удастся на этом сэкономить;
  • Качественная поверхность;
  • Можно делать конструкции с нестандартной конфигурацией.

Недостатком монолитного перекрытия считается продолжительный период его готовности. Кроме этого, требуется монтаж опалубки.

Монтаж своими руками монолитных железобетонных изделий проходит следующим образом:

  • Создается несущая конструкция с помощью стальных балок;
  • Делается подвесная опалубка из необрезанных досок;
  • Варится армирующий каркас;
  • Вливается  бетон М200.

Сборно-монолитные

Является самой прогрессивной технологией обустройства, превосходя монолитные и сборные перекрытия. При этом методе ставятся железобетонные изделия. В пространстве находятся пустотелые блоки, затем идет заливка бетоном.

Преимущества:

  • Отсутствие необходимости привлечения спецтехники;
  • Должно обеспечивать качественное изолирование комнаты;
  • Возможность делать конструкции с любой конфигурацией. Размер плит перекрытия можно подобрать индивидуально;
  • Сокращение периода работ.

Недостатком считается то, что их не применяют в строительстве трехэтажных зданий. Делать работы достаточно сложно.

Конструкции кладут с шагом примерно 600 мм для несущего каркаса. Затем устанавливают облегченные бетонные блоки с пенополистирольным или керамзитовым наполнением для надежного крепления на стенах.

Сделанная конструкция после применяется как несъемная опалубка. Перед заливкой бетона требуется уложить специальную стальную армирующую сетку. Сечение ее ячеек должно быть 100х100.

Завершающие операции

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Собираем перекрытие на этажах своими руками

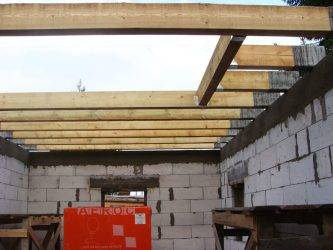

После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.

Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.

Устройство межэтажных перекрытий по деревянным балкам

Нижний черновой пол на межэтажных перекрытиях выполняется из досок с меньшим сечением.

Перекрытие второго этажа по деревянным балкам проводится по той же технологии, что и монтаж подвальных конструкций. Главное отличие межэтажного настила от напольного – наличие двойного чернового пола. При этом нижний черновой пол является потолком 1 этажа и выполняется из досок с меньшим сечением.

Строительство чердачных и межэтажных перекрытий проводится по следующей технологии:

  1. В посадочные гнезда устанавливаются несущие балки.
  2. Снизу с помощью строительного степлера крепятся ветроизоляционная пленка.
  3. Снизу крепится черновой пол.
  4. В ниши между балками выстилается утеплитель. Это может быть минеральная вата, пенополистирол, либо эковата на основе расщепленной бумаги.
  5. Поверх утеплителя настилаются доски и проводится стяжка верхнего чернового пола.

Способы усиления деревянных балок перекрытия

Условно технологии усиления балок можно разделить на несколько видов:

  • реставрационные;
  • реконструкционные.

Реставрационные. В данную категорию входят такие способы, как усиление деревянными накладками, металлическими пластинами, обмотка углеволокном, протезирование. Рассмотрим каждый из вариантов более подробно.

Деревянные накладки

Монтаж деревянных накладок на поврежденную балку.

Поврежденные балки (сгнившие, надломленные, потенциально слабые) можно усилить с помощью деревянных накладок. Для этого саму балку зачищают наждачной бумагой, либо рубанком и обрабатывают антигрибковым препаратом. С обеих сторон выкладывают брус с меньшим сечением. Конструкцию стягивают с помощью шнуров и прошивают сквозными болтами.

Металлические пластины

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Несущую способность надломленных бревен восстанавливают с помощью металлических протезов по описанной выше технологии. Метизы прикладывают к зачищенной и обработанной балке и затягивают на ряд сквозных болтов.

Обмотка углеволокном

Схемы крепежа поврежденной балки на пластины (рис. №1) и прутья (рис. №2).

Углеволокно, наклеенное на поврежденный брус.

Технология восстановления перекрытий с использованием углеволокна отличается простотой и легкостью. Для этого поврежденное место проклеивается несколькими слоями углеродного материала.

Протезирование

Протезирование с помощью металлических протезов и накладок.

Протезирование с помощью металлических протезов и накладок.

Протезирование применяется для повышения прочности и износостойкости мест стыка бруса со стеной. Именно здесь из-за максимального давления чаще всего проявляются последствия коррозии и износа. Предупреждающие меры принимаются на этапе первичного монтажа конструкции. Металлические накладки пришивают с помощью болтов к шипу бруса. Усиленную конструкцию устанавливают в гнездо. Аналогом накладок является металлический протез. Его засверливают в тело балки и устанавливают в небольшое отверстие в стене.

Реконструкционная категория включает такие методы, как

  • установка опор (колон, вертикальных балок);
  • монтаж дополнительных балок.

Установка опор

Опорная свая в подпольном перекрытии.

При недостаточной несущей способности бруса его часто усиливают вертикальными опорами. Монтаж сваи позволяет перераспределить давление с балки на опору. Данная технология наиболее популярна при ремонтных работах на чердаках и под полом.

Дополнительные балки

Частый шаг для бруса с недостаточным сечением.

При метровом шаге увеличить несущую способность деревянных балок перекрытия можно с помощью дополнительных брусьев. Для этого производится полный демонтаж перекрытия и установка бруса с шагом в 50 см.

Монтаж межэтажных перекрытий своими руками

Конструирование межэтажных перекрытий, ответственное дело, поэтому выполнять ниже следующие этапы, требуется неукоснительно. Итак:

  • Монтаж ниш для вкладки балок происходит на наиболее длинных стенах, то есть лаги должны быть соразмерны меньшему параметру стены.
  • Шаг установки древесины не должен быть меньше одного метра, для больших пролетов, ширина укладки предусмотрена до 0,5 м.
  • Вырезают ниши вручную с помощью электрической пилы. Она универсальна как для бруса, так и цельного бревна.
  • Далее, происходит вкладка балок. Концы лаг оборачиваются двумя слоями рубероида или иного материала, таким образом, чтобы края изоляции на внутренней стороне стены выступали на 4-5 см. крепление происходит анкерными болтами.

По балкам заранее делаются запилы для дюймовых поперечных досок с шагом 40-60 см. Концы должны лечь точно посредине торца.

  • Далее, следует набить доски со стороны потолка. Таким образом, можно достичь двух целей – сделать черновое покрытие снизу и обеспечить пространство секторов для вкладки утеплителя. В качестве этого приобретаются минеральные плиты или стиролы, являющиеся лучшими в своём классе по теплоёмкости.
  • Далее, после укладки плит, следует влагостойкая фанера, между которой проложена пробковая шумоизоляция – лучшая в классе глушения звуков. Фанеру следует стелить швами в шахматном порядке.
  • Теперь пол нужно защитить от возможной влажности. Для этого выстилают гидроизоляцию – полиэтилен, рулонная резина – она сработает как амортизация или иной продукт этого назначения. Крепят защитный слой с помощью скотча или мебельного степлера, что надёжнее.
  • Наступает очередь чистового покрытия. Если общие работы по отделке уже завершены, то можно пользоваться рулонными декорирующими поверхностями – линолеум. Когда, отделка ещё предстоит, то на подготовленную платформу укладывают твёрдое сырьё – шпунтованную доску, ламинат, паркет и прочее.

На поверхность настилается пароизоляция. Она будет препятствовать увлажнению потолка испарениями изнутри.

В этом качестве используется фольгированная мембрана. Её крепят блестящей стороной наружу с помощью мебельного степлера.

Теперь можно приступать непосредственно к декорированию потолка. Бюджетный и самый распространённый вариант – обивка потолка ГКЛ.

Из написанного видно, что монтаж не представляет сложности даже для неспециалистов. Используя качественный инструмент и точные приборы измерения, можно добиться профессионального результата.

Виды перекрытий

В строительном деле известны следующие перекрытия:

  • Чердачные;
  • Межэтажные;
  • Цокольные;

Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

Важнейшие составные части балочного перекрытия:

Схема балочного перекрытия

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкамПринцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкамКонструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

  • высокая прочность;
  • возможность перекрывать большие пролеты;
  • легкость монтажа;
  • незначительный вес;
  • длительный срок службы;
  • отсутствие деформации;
  • пожарная безопасность.

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;
  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

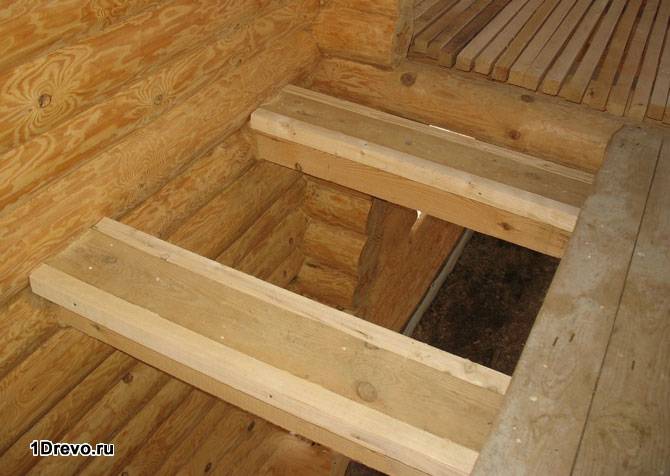

Способ монтажа деревянных балок перекрытия


Монтаж цельных деревянных балокУкладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.


Монтаж усиленных (срощенных) балокУкладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонамиУкладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.


Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Установка балок перекрытия в доме из газобетона

Газобетон — это современный энергосберегающий материал для строительства дач, домов и коттеджей.

Это легкие плиты для возведения стен, которые могут растрескаться от излишнего давления.

Именно по этой причине деревянные перекрытия в доме из газобетона – наилучший способ с наименьшими нагрузками. Единственным минусом этого материала является низкая прочность.

Виды деревянных перекрытий

Деревянные перекрытия настилаются по несущим балкам. Обычно их выполняют из клееного или цельного бруса.

Существует три типа перекрытий:

  • балочное;
  • ребристое;
  • балочно-ребристое.

Балочные перекрытия могут состоять из балок, на которые настилается черновой пол, затем утеплитель и декоративные напольные материалы.

Совет!Рекомендуемый размер для несущих балок: до 0,4м высотой * до 0,2м шириной * до 15м длиной (но не менее 5 метров).

Ребристые применяются редко. Такой вид настила перекрытия применяется, если дом строится из деревянного каркаса. Отличительной чертой является частая укладка рёбер и обшивки.

Допустимо 0,3 – 0,5 м. Допустимые размеры ребер: до 5 м длина, до 0,3м ширина. Перекрытия обшиваются с помощью плит OSB, ДСП или фанерой.

В качестве звукоизоляции устилается минеральная вата.

Балочно-ребристые перекрытия состоят из балок и рёбер. В данном случае, рёбра настилаются по балкам. Количество брусьев в данном способе потребуется значительно меньше. Расход древесины уменьшается, но монтаж усложняется.

Конструкция деревянного перекрытия

Перекладины монтируют на стадии строительства, одновременно с возведением стен.

Высота и сечение бруса для перекрытия зависят от:

  • частоты шага;
  • толщины балки;
  • размера нагрузки на несущие перекрытия;
  • типа древесины балки.

Важно!Для пролёта, длиной 5 м применяют балку размером 18*10см или 20*7,5см. Укладываются такие балки через каждые 60 см. При усиленных нагрузках такое сечение может вызвать прогиб

Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию

При усиленных нагрузках такое сечение может вызвать прогиб. Поэтому следует увеличить частоту укладки балок, но не перегрузить конструкцию.

Монтаж перекладин в стену заделывается на 12 см. Торец балки, который крепится в стену, необходимо обработать гидроизолом. Вокруг бруса нужно оставить воздушное пространство.

Чтобы перекладина не сидела слишком жестко её торец спиливают под уклоном 70 градусов. Под брус монтируют деревянные прокладки толщиной 2 см для равномерного распределения веса.

При контакте древесины с различными материалами прокладывается гидроизоляционный слой из:

  • битумных средств, праймера;
  • рулонного рубероида, битума или толи;
  • жидкого гидроизола на битумной основе;
  • линокром.

Удлинение перекладины производится в виде замка. Два бруска соединяют внахлест 50-100 см и скрепляют болтами

Очень важно места стыка выполнять над опорой

Затем конструкция дополняется тепло- и звукоизоляцией. Изоляционный слой должен вплотную прилегать к перекрытиям.

Поэтому в нижней их части делают накат, чтобы закрепить черепные бруски с сечением 5*5см.

Низ перекрытия подшивается плитой OSB, ДСП, фанерой или гипсокартоном.

По сконструированным балкам настилают лаги, а поверх них – дощатый пол. Под черновое покрытие прокладываются вибро- и шумопоглащающие прокладки.

Чтобы избежать прогибания потолочного перекрытия от излишних нагрузок на половое покрытие верхнего этажа, монтаж потолка можно произвести по разделённым перекладинам.

Для чего разделяют напольную конструкцию, для которой отдельно устанавливаются несущие брусья.

В общем случае конструкция пирога деревянного чердачного перекрытия состоит из слоёв:

  • несущие брусья;
  • лаги, утеплитель, звукоизоляция, пароизоляция;
  • черновой дощатый настил;
  • облицовочное напольное покрытие.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
