Монтаж конструкции из влажного ГКЛ
Создание формы арки требует сгибания гипсокартона. Если перед монтажом его немного смочить водой, материал легче поддастся деформации, обретя необходимую форму. Строители назвали такой метод монтажа мокрым. Этот метод для конструкции радиусом 300-500 мм требует применения ГКЛ толщиной 6-9 мм. В арочном сооружении радиусом больше 1 м используют ГКЛ толщиной 12 мм. Вооружившись инструментом, приступают к основной фазе монтажа:
- По желаемым размерам будущей конструкции на перегородку наносят разметку и по ней удаляют лишние участки стены;
- Из большого листа ГКЛ ножом вырезают две полосы. Они понадобятся для закрытия внутренней стороны арки (боков);
- По вышерассмотренным методам на ГКЛ наносят разметку и вырезают две идентичные лицевые части арки;
Из профиля делают основу всей конструкции. В боках ножницами по металлу делают надрезы, и аккуратно сгибают профиль нужной формы. Изогнутые переходы должны получаться плавными;
Бетонную или кирпичную стену в проеме сверлят под пластиковые дюбеля и крепят профильный каркас. На проем деревянной стены каркас можно прикрутить саморезами;
На каркас крепят лицевые элементы арки
Затем немного смачивают подготовленные из гипсокартона полоски и, осторожно сгибая их, зашивают бока конструкции.
Выбор конструкции и расчет
Межкомнатная арка своими руками из гипсокартона не требует сложных расчетов, но предварительные вычисления все же нужны: требуется определить необходимое количество ГКЛ, профиля (или деревянного бруска), крепежа, выбрать саму форму.
Начальные данные для вычислений – размер существующего проема. Если планируется воздвигать перегородку из гипсокартона, как описано в статье, ограничителем будет желаемый размер, а не уже имеющийся в капитальной стене. В зависимости от того, как именно будет возводиться арка, рассмотрим два варианта действий.
Отделка существующего проема в капитальной стене (панели, кирпич, блоки)

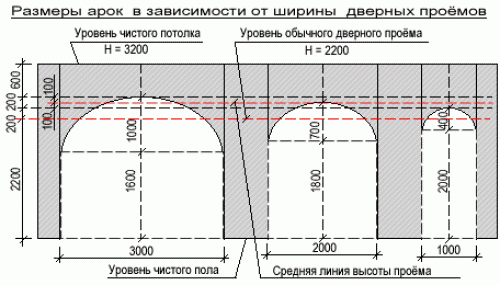

Планировка дома может предполагать несколько вариантов ширины и высоты проема. Ниже приведены три типа классических арок для разных габаритов.
При этом следует соблюдать допустимое расстояние от верхней точки арки до уровня чистового потолка.
Уменьшение этого расстояния допустимо только в легких каркасных конструкциях и только с распределенной опорой перекрытия на каркас. В противном случае нагрузка от перекрытия на несущую стену окажется чрезмерной, может произойти провисание потолочной плиты или балок, разрушения участка стены или перекрытия.
В зависимости от существующих размеров проема и допустимого уменьшения расстояния от его верхней точки до потолка выбирается полуциркульная (справа) или лучковая (слева) форма дуги. Учитывается также возможность изгиба гипсокартонных листов (только в продольном направлении), для обычных панелей допустим изгиб с радиусом 300…1000 мм и более, на радиус сгиба влияет толщина листа. Чем тоньше лист, тем больше возможность изогнуть его желаемым образом.
После того, как размер арки и проема установлены, выполняется эскизный набросок будущей конструкции с указанием положения стоек и распорок каркаса, габаритами листов гипсокартона и размещением крепежа.
Сделать проем-арку своими руками можно без использования арочного профиля, применяя обычный с надсечками.

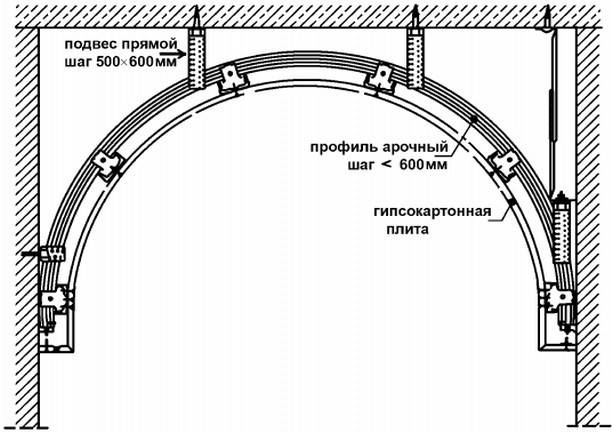

При расчете следует учитывать наличие или отсутствие боковых профилей, укрепляющих проем с обоих сторон и, соответственно, количество листов. Таким образом, для полуциркульной конструкции с усилением проема до самого низа с обеих сторон потребуется при начальном размере проема 900х2000 мм:
- прямые стойки (профиль угловой ПУ31/31 или стоечный ПС50/50) – 2000х4+900х2=9800 мм (округляем до 2 м);
- профиль радиусный (арочный) CD60 по длине арки с небольшим запасом – πх450х2=2 826 мм, округляем до 3 м. Вместо арочного можно использовать ПС50/50 той же длины, надсекая его боковые планки с шагом 30…50 мм;
- листы гипсокартона (для ширины стены в месте проема 250 мм) – 3 000х250 мм для арочной части (лучше специальную разновидность ГКЛ с продольными пазами), раскрой только в продольном направлении, и две планки длиной 2 000-450 = 1 550 мм с шириной 250 мм;
- также необходимо два (или четыре, в зависимости от конструкции) прямых подвеса для крепления арочного профиля или соответствующее количество соединительных элементов;
- дюбели для фиксации профиля к дверному проему, саморезы для крепления ГКЛ к профилю.
Создание перегородки с арочным проемом
Сделать дверную арку своими руками можно с не меньшим успехом в заново возводимой перегородке из ГКЛ. Чертеж такой конструкции представлен ниже.

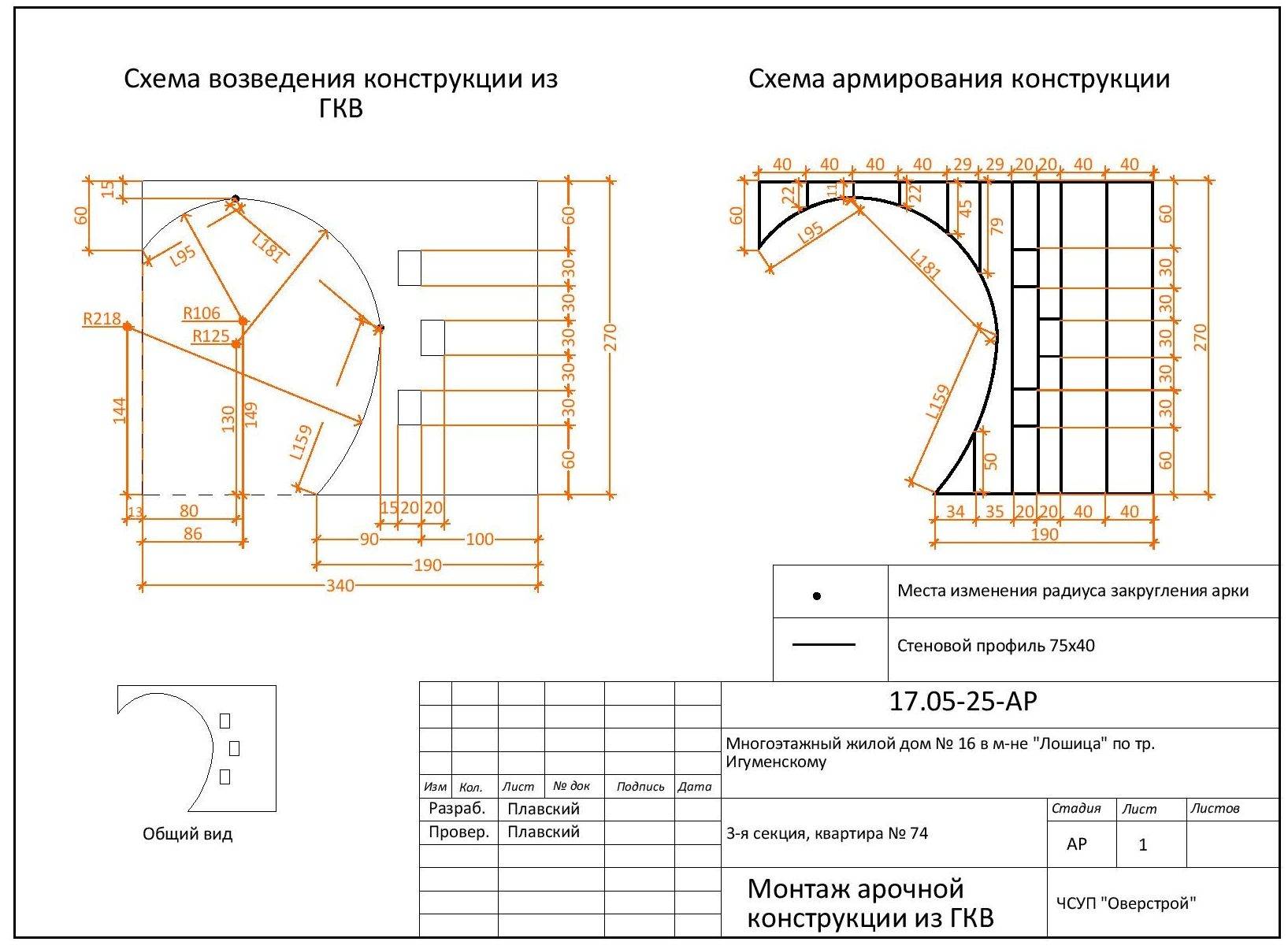

Как видно из чертежа, кривая арочного проема достаточно сложна, имеет несколько сопряженных радиусных дуг, дополнительно конструкция имеет три прямоугольных небольших проема. Схема армирования перегородки основана на использовании нескольких вертикальных стоек полной длины и большого количества скрепляющих перемычек, а также арочного профиля. Общее количество необходимых материалов здесь посчитать сложнее, причем необходимо учитывать запас не менее 10…15% на случай непредвиденных сложностей при раскрое профиля и ГКЛ. Укрупненно расчет делается на основании данных чертежа:
- профиль ПС 75х40 мм – ((5х2 700)+(6х200)+3 200+500+790+450+(2х220)+130+600)х2=41 620 мм, округляем с учетом требуемого запаса до 50 м;
- арочный профиль 5 500х2 = 11 000 мм, 11 м (допустима замена ПС 50х50 мм);
- ГКЛ – две панели 3 200х2700 (на всю площадь перегородки 8,64 кв.м.). С учетом стандартного размера 1 200х2 500 мм (площадь листа 3 кв.м.) потребуется не менее трех листов;
- ГКЛ с продольными пазами или обычный – пластина с общим размером 5 500х200 мм (здесь 200 мм – толщина перегородки);
- соединительные элементы, дюбели, саморезы.
Почему именно арки, а не прямоугольные проемы?
Есть подозрение, что межкомнатные арки, как характерная деталь античного и арабского стиля, дворцовых покоев, раннего модерна, возвышают в наших глазах статус интерьера, и во многих случаях именно этот посыл заставляет искать варианты оформления дверных проемов в виде арки.
Межкомнатные арки в интерьере
С другой стороны, человек постоянно пребывает в поиске гармонии и покоя. Острые углы психологически не столь комфортны, как обтекаемые линии, особенно это касается конструкций, нависающих над головой. Нет необходимости углубляться в постулаты эзотерики и феншуй, хотя там можно почерпнуть много интересного, чтобы прийти к выводу, что арка – весьма привлекательный вариант оформления дверного проема.
Материалы для изготовления арки
Самый простой вариант — декоративная арка в существующем дверном проеме. Установить каркас, вырезать и закрепить заготовки из гипсокартона можно за 1 день. Для изготовления конструкции потребуются:
- металлические профили или бруски для короба;
- ГКЛ;
- саморезы, дюбель-гвозди:
- шпаклевка для подготовки под чистовую отделку.
Для облицовки применяют фактурную штукатурку, плитку, пластиковые панели. Поверхности окрашивают, оклеивают обоями, полиуретановыми декоративными деталями.
Гипсокартон
Гипсокартон пластичен, легок, прост в резке и монтаже. Он не утяжеляет стен, совместим с различными отделочными материалами. Для изготовления округлых сводов предназначен специальный материал толщиной 6,5 мм, который для прочности армируют стеклохолстом. Тонкий лист можно согнуть в дугу с радиусом не менее 100 см. Арочные ГКЛ дороже обычных, сложнее в обработке и довольно редко встречаются в продаже.
Стандартные стеновые и потолочные плиты при изгибании легко ломаются, поэтому применяют специальные способы для придания деталям изогнутой формы:
- мокрое деформирование;
- сухой изгиб.
В первом случает одну поверхность листа обрабатывают игольчатым валиком и обильно смачивают. Вода проникает в тонкие каналы в толщу материала, вызывая размягчение гипса. Влажную деталь накладывают на шаблон, фиксируют струбцинами и дожидаются полного высыхания. После этого свод готов к монтажу.
Формовка арки мокрым способом
При сухом изгибе во внешней часть листа через каждые 3-12 см делают прорези, располагая их перпендикулярно дуге. Внутренний слой картона повреждать нельзя. При монтаже такой ленты соблюдают аккуратность. Ее закрепляют к готовому каркасу с нужным радиусом кривизны.
«Сухой» изгиб гипсокартона
Каркас
Заготовки из гипсокартонных листов крепят на металлические профили или деревянные бруски. Строительная индустрия выпускает различные виды стальных или алюминиевых конструкций для каркасов:
- направляющий профиль — ПН 50/40, 65/40, 75/40, 100/40;
- стоечный — ПС 50/50, 65/50, 75/50, 100/50;
- потолочный — ПП 60/27, 28/27;
- угловой — ПУ 31/31;
- гнутый — ПП 60/27.
Прямолинейные элементы каркаса изготавливают из направляющего, стоечного или потолочного профиля. Гнутый удобен для крепления вогнутых или выпуклых деталей, создания куполообразных поверхностей, но не всегда продается в строительных магазинах.
Гибкий профиль для сводов
Выйти из сложного положения и придать округлую форму стандартному элементу можно с помощью надрезов полок профиля перпендикулярно изгибу. Ножницами по металлу выполняют резы через 5-15 см в зависимости от радиуса кривизны. Чем круче подъем арки, тем короче должны быть отрезки.
Крепеж
Металлические профили крепят к стене или перегородке. Для этого применяют дюбель-гвозди диаметром 6 и длиной 37 мм или анкерные болты. К деревянным конструкциям прикручивают саморезами по дереву.
Между собой элементы каркаса соединяют мелкими шурупами — «клопами». Их размеры — 3,5-3,9 мм диаметр и 9,5-11 мм длина. Альтернативный вариант — крепление специальным просекателем. Он действует по принципу ножниц — 2 детали накладывают друг на друга и нажимают на рычаг. Стальной шип прокалывает слои металла, кромки выгибаются и расклиниваются. Монтаж происходит быстро, без затрат электроэнергии.
Разнообразный крепеж для гипсокартона
Гипсокартон крепят к каркасу саморезами с крестообразным шлицем и потайной головкой. Диаметр самых распространенных метизов — 3,5 мм, длина 25-35 мм. В зависимости от условий работы конструкции выбирают нержавеющие или простые шурупы.
Декор арки
Арки разной формы, но в одном стиле так же смотрятся превосходно
Арка – это в первую очередь часть стены, соответственно, при ее оформлении следует отталкиваться от отделки последних. Архитектурный элемент должен гармонично вписываться в интерьер, быть его частью. Если в квартире несколько арок, то они должны соответствовать дизайну помещения, быть единой формы или из одних материалов.
Совет! Чем шире арочный проем, тем большее внимание нужно уделить его дизайну, цветовому и стилистическому соответствию смежных помещений. Необычное решение арки в виде замочной скважины
Необычное решение арки в виде замочной скважины
Материалы для декора
В декоративном оформлении конструкций практически нет запретов и табу. Их отделку осуществляют с использованием: камня, панелей, дерева, кирпича, обоев, краски, штукатурки, лепнины и росписи. Для арок с нишами и полками зачастую прибегают к комбинированным приемам, чтобы выделить акцентные зоны. Сочетания тоже нужно подбирать грамотно, чтобы оба материала были в композиционной картине равнозначными.
Покраска и роспись
Пожалуй, самый простор способ декорирования конструкции — покраска. Актуальна подобная отделка для бюджетных вариантов. В строгих и спокойных стилях однотонные арки могут теряться в общем оформлении. В излишне живых и красочных интерьерах они станут «успокоительным» элементом, который сдержит обстановку. Однако по-настоящему оригинальным вариантом станет роспись поверхности. Если вы обладаете художественным талантом, то сложностей с отделкой не возникнет, но что делать тем, кто не владеет подобными навыками? Выхода два:
- Пригласить специалиста. Довольно нелогичное решение для тех, кто решил сэкономить на декорировании арки, используя краску.
- Приобрести специальные трафареты.
Последние прокрашивают кисточкой или пигментом из аэрозольного баллончика. При работе с распылителями в закрытых помещениях надевают респираторы. Рисунки бывают разнообразными: тонкая вязь, растительный орнамент, геометрический узор, абстрактный контур.
Обои
Обои на поверхность арки клеят так же, как и на обычную стену. Закрывают декором только конструкции из гипсокартона, дерева или пластика, а остальные материалы великолепно смотрятся в необработанном виде. Сцепление с тройкой вышеперечисленных поверхностей обеспечит обычный обойный клей. Если поверхность имеет неровности, то ее грунтуют, как простую стену. А уже после высыхания покрытия приступают к оклеиванию. Ассортимент обоев позволяет выбрать любую цветовую гамму и рисунок (принт), который будет гармонировать с дизайном конкретного помещения.
Лепнина и ПВХ-декор
Чтобы придать конструкции налет античности или «тяжелой» западной классики барокко, ее декорируют элементами лепнины. Продаются они в любом строительном магазине. Элементы, как правило, выполнены из гипсокартона и полиуретана. Стандартно они имеют белый цвет. Покрасить в нужный оттенок лепнину можно уже после прикрепления к поверхности. ПВХ-декор относят к бюджетным вариантам. Панели и плитка из пластика абсолютно безопасны для домашних и легко ложатся на любые поверхности. Материал повторяет даже самую замысловатую текстуру и имеет богатую палитру расцветок. ПВХ-декором заменяют натуральное дерево, камень и кирпичную кладку. Панели из пластика прослужат дольше, чем обои. Материал рекомендуют приобретать у надежных производителей, так как в дешевых подделках верхняя защитная пленка быстро сотрется, испортив эстетический вид.
Декоративный камень
Идеальный вариант оформления конструкций из гипсокартона. Декоративный камень их не утяжеляет, но позволяет создать стильный внешний вид. Обычно его приклеивают только по периметру прохода, а остальную поверхность красят или обклеивают обоями. Искусственный камень повторят текстуру любого натурального образца, и при этом отличается низкой стоимостью. В качестве скрепляющего вещества выбирают строительный клей.
Древесный шпон
Шпон — материал, который отличается от древесного массива приемлемой стоимостью. Его активно используют для отделки помещений любых типов и в элементах меблировки. Шпон представляет собой тончайшие древесные «листы», которые наклеивают на основу из МДФ или ДСП. Его «лицевая» сторона имеет древесную текстуру с неповторимым природным рисунком. Арки, отделанные шпоном, выглядят благородно и элегантно. Оригинальным дополнением к ним станут декоративные ниши, которые окрашивают в неброские цвета и снабжают подсветкой.
Арка из гипсокартона
Как сделать арку из гипсокартона своими руками? В этом нет ничего сложного. Этот материал в чем-то напоминает фанеру, но работать с ним легче и он существенно дешевле.
Отлично, когда удается соединить в себе сразу несколько строительных работ: возведение стен и создание арки из гипсокартона. Тогда можно провести монтаж с наименьшими отделочными работами.
Существует два способа использования гипсокартона, но все начинается с подготовительных работ:
- Нужно добиться, чтобы участок работы был освобожден от всего ненужного (дверные коробки, наличники, декоративные элементы).
- Если есть трещины, сколы, то их заделывают. Да, конструкция арки все скроет, но лучше избежать неприятных последствий.
- Подготавливается необходимый инструмент.
- Создается предварительный проект.
Способ первый – на металлическом каркасе
Это очень быстрый и довольно популярный способ, который позволяет сделать арку из гипсокартона в своем доме или квартире.
Берутся два листа ГКЛ, если позволяет размер, то распиливают один пополам. В дверном проеме формируют П-образную раму из металлического профиля. Она должна быть с обеих сторон.
Один отрезок закрепляют на раму. Его предварительно разделяют пополам и намечают середину. Берется рейка, в ней просверливают отверстие – с краю и посредине. Промежуток между ними должен равняться – середине дуги возводимой арки. Для этого определяют, какое расстояние будет между двумя концами полукруга. С помощью получившегося «инструмента» – чертят кривую линию. Делается это так: совмещают отверстие середины рейки и центра отрезка ГКЛ, закрепленного на каркасе. Сразу проверяется, подходит ли высота проема. В крайнее отверстие этого приспособления вставляют гвоздик, проводится дугообразная кривая (вместо рейки можно использовать простую веревку).
ГКЛ снимают и отрезают ненужное. Теперь его можно закрепить на каркас. С противоположной стороны устанавливают второй лист гипсокартона. При помощи угольника, используя первый отрезок как трафарет, переносят размер дуги. Процедуру по выпиливанию и закреплению – повторяют. Получается пустое пространство. В него устанавливают каркас. Для этого профиль надрезают и гнут. Такое изделие прикручивают к стойкам и к листам ГКЛ. Дополнительно устанавливают перемычки.
Вырезают полосу – равную необходимой дуге. Гнут. Для этого с изнаночной стороны делают глубокие надрезы
Прикручивают осторожно, без быстрых движений. Можно считать, что арка уже готова. Осталось отделать ее и покрыть краской
Осталось отделать ее и покрыть краской.
По похожему принципу делается и деревянный каркас
Только там большее внимание нужно уделять перемычкам, на которые и будут крепить дугу
Чтобы лучше понять, как сделать межкомнатную арку из гипсокартона, посмотрите это видео:
Второй способ – наборной
Более сложный вариант. Принцип таков:
- От угла проема, с двух сторон, начинают закреплять отрезки ГКЛ. Для этого смешивают ПВА и воду.
- Каждый следующий кусок – меньше предыдущего.
- Итак, пока не будет закреплен самый маленький отрезок.
- Дополнительно их укрепляют саморезами, анкерами.
Наступает самое трудное. А именно – с помощью шпаклевочной смеси формируют плавную дугу. Это не так просто, лучше заранее подготовить шаблоны.
Как видно, способов существует много, можно использовать разные материалы и технологии. Не каждый из них подойдет для работы, которую можно сделать собственноручно. Но если есть желание, то соблюдение определенных правил позволит создать великолепную конструкцию.
Виды и разнообразие арок
Главной характерной чертой конструкции является ее форма. Классификация на основе этой особенности выглядит следующим образом:
- Римские (классические) варианты. Свод арки имеет идеально полукруглую форму. Он плавно и гармонично переходит в боковые стены. Римская конструкция визуально сглаживает острые углы в комнате и удлиняет потолок. К сожалению, сконструировать ее можно только при определенном соотношении ширины и высоты. Римская арка с искусственными колоннами по бокам считается одним из основных элементов роскошного античного стиля.
- Британский вариант. Арочный свод представляет собой круг с усеченным радиусом. Органично смотрятся конструкции британского типа в широких дверных проемах.
- Турецкие арки. Для них характерно наличие на своде остроконечного купола. Подобные формы можно увидеть в любом объекте архитектуры Востока. Украсить такой декор лучше всего сложным, тонким узором, больше похожим на кружево ручной работы.
- Арка, использующая эллипсоидный элемент. Ее свод имеет искривление посередине, словно его кто-то приплюснул сверху.
- Славянская конструкция повторяет контур дверного проема, но незначительно сглаживает острые углы. Подходит для практичных стилевых решений.
- Готическая или стрельчатая арка. Эти конструкции присутствуют в одноименном архитектурном направлении и его детищах (Собор Святого Бавона, Вестминстерское аббатство). Их своды слегка вытянуты вверх и имеют определенную точку посередине, где сходятся две линии.
- Тайская арка является «половинной»: если традиционную конструкцию разрезать строго посередине, то получится именно этот декоративный элемент.
- Арка-фрамуга имеет глухой, застекленный свод, под которым располагается классический дверной проем.
Области применения арочного гнутого профнастила
Арочный гнутый профнастил активно используют для возведения промышленных зданий за ограниченный промежуток времени. Гнутый профилированный лист отлично подходит для строительства:
- зернохранилищ;
- складов;
- ангаров для техники;
- временных либо постоянных цехов;
- выставочных павильонов.
Также гнутый профнастил отлично подходит для строительства беседок и навесов. Строения, выполненные из данного вида материала, кажутся воздушными, имеют привлекательный внешний вид. Во время проведения монтажных работ с использованием гнутого материала не требуется наличие конька, не проводится герметизация стыков.
Кроме этого, арочный профнастил отлично подойдет для изготовления козырьков. В данном случае готовую продукцию можно согнуть самостоятельно либо приобрести продольно-гнутый профиль. Если радиус изгиба требуется минимальный, то лучше всего выполнить все работы самостоятельно.

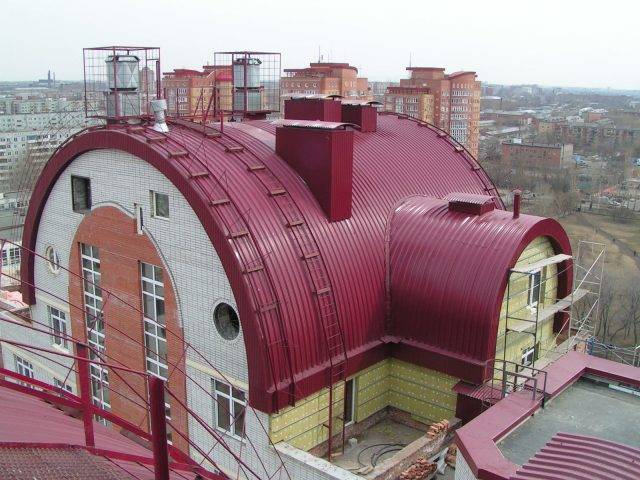

Отлично смотрятся жилые строения, крыши которых выполнены из арочного гнутого профнастила. Особенностью таких конструкций является тот факт, что вся мансарда может быть жилой. Монтажные работы ничем не отличаются от процесса укладки профилированного материала. Единственное, что нужно учитывать – радиус изгиба, который выбирают индивидуально в зависимости от реализуемого проекта, в результате чего стоимость такой конструкции будет выше на 10-15%, чем обустройство обычной двухскатной крыши.
Важно! Сгибать профлист рекомендуется вдоль волн, но не поперек
Сборка готового комплекта межкомнатной арки своими руками
Если есть желание выполнить установку межкомнатной арки своими руками, но возникают сомнения в собственных силах, то можно использовать стандартные либо изготовленные на заказ готовые комплекты. Детали, входящие в комплект, могут быть выполнены из различных материалов: дерева, пластика, ДСП, МДФ. Они имеют различную конструкцию, отличаются цветом, фактурой и дизайном.
Внешне очень красиво выглядит арка из цельного деревянного массива, но цена такого комплекта будет высокой. Кроме того, массив является тяжелым материалом как физически (т. е. обладает высокой плотностью), так и технологически — работать с ним довольно сложно, поэтому лучше прибегнуть к помощи профессионалов.
Для сборки межкомнатной арки своими руками рекомендуется использовать комплект из древесноволокнистой плиты (ДВП или МДФ). Этот материал изготавливается из прессованных при высокой температуре древесных волокон и обладает фактурой и «теплотой» дерева. При этом у него нет недостатков, присущих массиву дерева, т. е. он прост в обработке и имеет сравнительно небольшой вес.
Стандартный комплект межкомнатной арки для прямоугольного проема, как правило, включает в себя две панели сводов, наличники, внутренние пластины арки и свода, соединительные элементы, которые могут быть выполнены, в зависимости от общего стиля арки, в виде строгого карниза либо витой капители.
Сборка межкомнатной арки из готового комплекта состоит из следующих этапов. Сборку арки необходимо начинать сверху. Сначала нужно, используя имеющиеся в комплекте деревянные шканты, собрать свод, который, как правило, состоит из двух пар панелей. Для соединения рекомендуется применять столярный клей ПВА.
Для более надежного соединения частей следует наносить клей не только на сами шканты, но и тонким слоем на торцы соединяемых деталей. После попарного склеивания панелей свода нужно дождаться высыхания клея, а затем можно приступать к приклеиванию в нижней части карниза свода. Гибкая пластина внутренней части свода из комплекта должна быть подпилена по глубине проема, при этом нужно обязательно оставить запас около 10 мм, который будет служить припуском на паз в панелях свода, где закрепляется пластина. По длине внутреннюю пластину свода упиливать следует наоборот — таким образом, чтобы она была полностью утоплена в своде.
Свод собирается из двух половин, которые нужно приклеить к внутренней панели. Его необходимо установить на место и смонтировать саморезами либо жидкими гвоздями.
Монтировать наличник следует шкантами в карниз свода. В его паз, смазанный клеем, нужно вставить боковую панель так, чтобы верхний ее край вошел в паз свода. С другой стороны панели следует укрепить парный наличник. Затем симметрично необходимо смонтировать вторую половину арки.
Если проем по размеру больше стандартного, то следует приобретать комплект, включающий в себя дополнительный элемент — сводорасширитель. Он может быть выполнен заподлицо с панелями свода либо, наоборот, сделан в виде декоративного замкового камня. Для очень больших проемов (более 1 м) рекомендуется использовать арки типа «Романтика» со сводами из трех элементов — двух дуг и соединяющего их прямого участка.
Аналогичным образом происходит монтаж более низкобюджетного варианта — арочных комплектов из пластика.
На этом видео показана установка готовой межкомнатной арки своими руками:
