Введение

Компаниями «Интеграл» (Республика Беларусь), «Тандем Электроника» (Российская Федерация) и СКТБ «Микроника» (Республика Беларусь) организовано производство LED-ламп и светильников, начиная от разработки, производства интегральных микросхем (ИМС) LED-драйверов и систем управления освещением и заканчивая изготовлением плат применения.

Производимые LED-лампы и светильники характеризуются продолжительным сроком эксплуатации, крайне низким уровнем энергопотребления, высокой светоотдачей, отсутствием пульсаций светового потока, нечувствительностью к нестабильной электросети и к частым включениям/выключениям, способностью уверенно работать в условиях повышенной влажности и серьезных морозов. В случае необходимости используется модульное расположение LED-диодов в осветительной системе, что позволяет не заменять незамедлительно LED-лампу при выходе из строя одного или нескольких светодиодов, так как общая светоотдача такой системы изменяется незначительно.

Светодиодные лампы и светильники обычно состоят из светодиодного модуля и платы источника тока (LED-драйвера), размещенных в корпусе-радиаторе. Все LED-лампы, трубки и светильники компаний «Интеграл» и «Тандем Электроника» комплектуются LED-драйверами, разработанными компанией СКТБ «Микроника», которая использует в их составе ИМС собственной разработки.

Во многих случаях актуально создание с целью экономии электроэнергии (системы уличного, офисного освещения, «умный дом») или для реализации специальных режимов освещения (птицеводческие фабрики, тепличное освещение и др.) управляемых систем освещения, в составе которых необходим управляемый источник питания (УИП). Использование УИП в таких системах освещения может обеспечивать как групповое, так и адресное управление каждым светильником. Кроме того, УИП обеспечивают поддержку открытой распределенной архитектуры с интеллектуальной периферией, которая позволяет, во-первых, оптимизировать систему управления освещением под индивидуальные требования заказчика, во-вторых, система имеет расширенные функции по управлению освещением и обеспечивает возможность ее интеграции с другими распределенными системами управления. Основная область применения таких систем — птицеводческие помещения, энергосберегающее уличное и офисное освещение.

Виды драйверов по типу конструкции

Драйвера для LED-элементов представляют собой небольшую электронную схему, собранную из резисторов, конденсаторов и полупроводниковых диодов, размещённых на плате.

Устройства, стабилизирующие ток для светодиодов, выпускаются в 2 версиях:

  • В корпусе. Это наиболее распространённый вариант. Стоимость такого прибора выше. Его главный плюс – защита конструктивных элементов от влаги и пыли.
  • Без корпуса. Их применение оправдано только при скрытом монтаже. Они дешевле корпусных аналогов.

Преобразователи по конструктивному исполнению делят на три группы.

Электронный

В электронном преобразователе за коррекцию тока отвечает транзистор. Его задача – разгрузка регулировочной микросхемы. Чтобы максимально сгладить пульсацию, на выходе схемы установлен конденсатор.

Электронные устройства дорого стоят, но стабилизируют ток максимум до 750 мА. Новейшие драйверы такого типа обычно устанавливают на лампы с цоколем Е27.

Главные недостатки – пульсации и помехи в высокочастотном диапазоне. Если в одну розетку со светильником включить бытовые приборы, например, радиоприёмник, появляются помехи на FM-частотах. .

В хорошем электронном драйвере должно быть сразу два конденсатора:

  • электролитический, который сглаживает пульсации;
  • керамический, который понижает высокие частоты.

Такое сочетание встречается редко, особенно в драйверах китайского производства. Пользователи, разбирающиеся в микросхемах, могут получать выходные параметры драйвера, меняя номиналы резисторов.

Благодаря высокому КПД – около 95 % – электронные драйверы используют для самых разных целей (для обеспечения работы автомобильных светодиодных ламп, уличного и бытового освещения).

На основе конденсаторов

Несколько меньшей популярностью пользуются драйверы, работа которых основана на использовании конденсаторов. Почти все схемы бюджетных LED-ламп с такими устройствами имеют похожие характеристики.

Из-за изменений, вносимых производителями в электрические цепи, из них могут удаляться кое-какие элементы. Особенно часто в них отсутствует конденсатор, отвечающий за сглаживание пульсаций.

Плюсы драйверов на конденсаторах:

  • простота конструкции;
  • КПД стремится к 100 %, так как потери мощности наблюдаются только на резисторах и переходах полупроводниковых элементов.

Диммируемый

Диммер – устройство, регулирующее яркость светодиодов. Многие современные драйверы имеют в своём составе эти полезные приспособления.

Плюсы диммируемых драйверов:

  • пользователь выбирает уровень освещённости, комфортный для текущего момента;
  • включение диммера в стабилизаторы тока позволяет экономно расходовать как электроэнергию, так и ресурс светодиодов.

Варианты исполнения:

  • Диммирующее устройство располагается между питанием и LED-светильником. Такой прибор управляет электроэнергией, подаваемой на светодиоды. Обычно это широтно-импульсные стабилизаторы (ШИМ), корректирующие величину тока.
  • Устройство управляет источником питания. Оно выполняет коррекцию тока. Меняется яркость и цвет диодов.

AL9910

Diodes Incorporated создала одну весьма интересную микросхему драйвера светодиодов: AL9910. Любопытна она тем, что ее рабочий диапазон напряжений позволяет подключать ее прямо к сети 220В (через простой диодный выпрямитель).

Вот ее основные характеристики:

  • входное напряжение – до 500В (до 277В для переменки);
  • встроенный стабилизатор напряжения для питания микросхемы, не требующий гасящего резистора;
  • возможность регулировки яркости путем изменения потенциала на управляющей ноге от 0.045 до 0.25В;
  • встроенная защита от перегрева (срабатывает при 150°С);
  • рабочая частота (25-300 кГц) задается внешним резистором;
  • для работы необходим внешний полевой транзистор;
  • выпускается в восьминогих корпусах SO-8 и SO-8EP.

Драйвер, собранный на микросхеме AL9910 не имеет гальванической развязки с сетью, поэтому должен использоваться только там, где невозможно прямое прикосновение к элементам схемы.

Микросхема выпускается в двух модификациях: AL9910 и AL9910a. Отличаются минимальным напряжением запуска (15 и 20В соответственно) и выходным напряжением внутреннего стабилизатора ((7.5 или 10В соответственно). Еще у AL9910a немного выше потребление в спящем режиме.

Стоимость микросхем – около 60 руб/шт.

Типовая схема включения (без диммирования) выглядит так:

Здесь светодиоды всегда горят на полную мощность, которая задается значением резистора Rsense:

Rsense = 0.25 / (ILED + 0.15⋅ILED)

Для регулировки яркости 7-ую ногу отрывают от Vdd и вешают на потенциометр, выдающий от 45 до 250 мВ. Также яркость можно регулировать, подавая ШИМ-сигнал на вывод PWM_D. Если этот вывод посадить на землю, микросхема отключается, выходной транзистор полностью закрывается, потребляемый схемой ток падает до ~0.5мА.

Частота генерации должна лежать в диапазоне от 25 до 300 кГц и, как уже было сказано ранее, она определяется резистором Rosc. Зависимость можно выразить следующим уравнением:

fosc = 25 / (Rosc + 22), где Rosc – сопротивление в килоомах (обычно от 75 до 1000 кОм).

Резистор включается между 8-ой ногой микросхемы и “землей” (или выводом GATE).

Индуктивность дросселя рассчитывается по страшной на первый взгляд формуле:

L ≥ (VIN – VLEDs)⋅VLEDs / (0.3⋅VIN⋅fosc⋅ILED)

Пример расчета

Для примера давайте рассчитаем параметры элементов обвязки микросхемы для двух последовательно включенных светодиода Cree XML-T6 и минимального напряжения питания (15 вольт).

Итак, допустим, мы хотим, чтобы микросхема работала на частоте 240 кГц (0.24 МГц). Значение резистора Rosc должно быть:

Rosc = 25/fosc – 22 = 25/0.24 – 22 = 82 кОм

Идем дальше. Номинальный ток светодиодов – 3А, рабочее напряжение – 3.3В. Следовательно, на двух последовательно включенных светодиодах упадет 6.6В. Имея эти исходные данные, можем рассчитать индуктивность:

L ≥ (VIN – VLEDs)⋅VLEDs / (0.3⋅VIN⋅fosc⋅ILED) = (15-6.6)⋅6.6 / (0.3⋅15⋅240000⋅3) = 17 мкГн

Т.е. больше или равно 17 мкГн. Возьмем распространенную фабричную индуктивность на 47 мкГн.

Осталось рассчитать Rsense:

Rsense = 0.25 / (ILED + 0.15⋅ILED) = 0.25 / (3 + 0.15⋅3) = 0.072 Ом

В качестве мощного выходного MOSFET’а возьмем какой-нибудь подходящий по характеристикам, например, всем известный N-канальник 50N06 (60В, 50А, 120Вт).

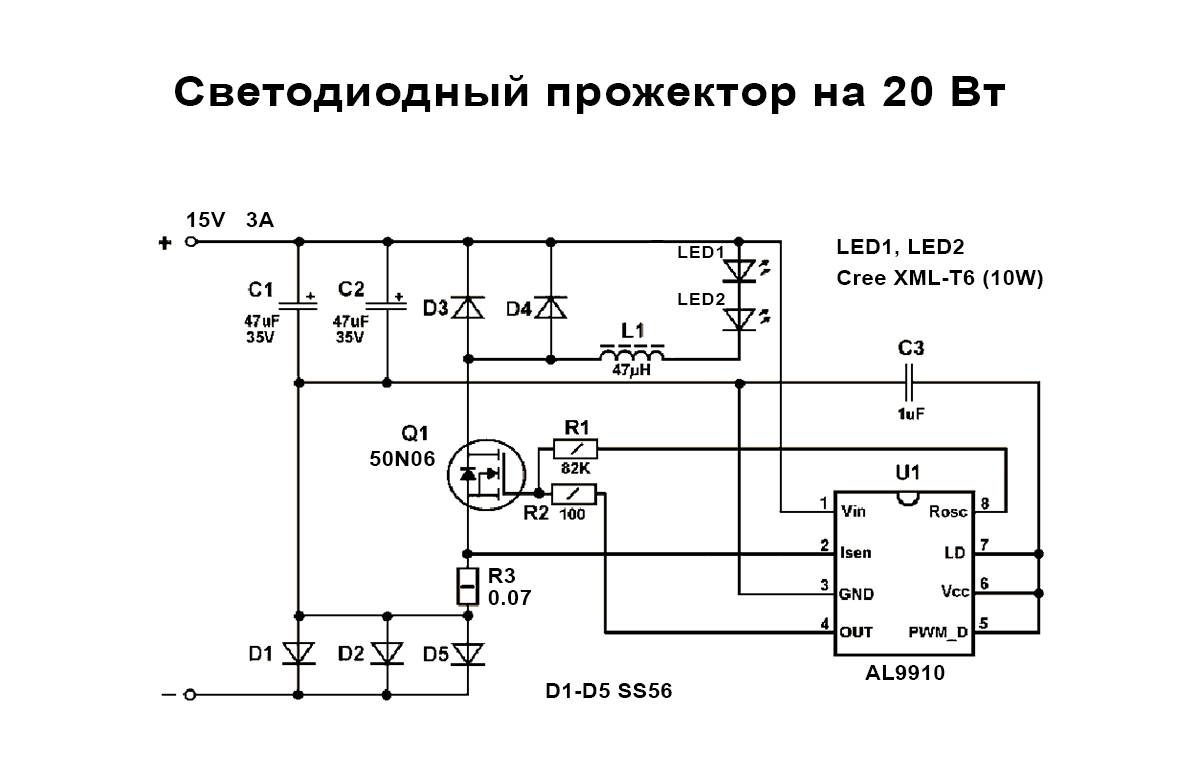

И вот, собственно, какая схема у нас получилась:

Не смотря на указанный в даташите минимум в 15 вольт, схема прекрасно запускается и от 12, так что ее можно использовать в качестве мощного автомобильного прожектора. На самом деле, приведенная схема – это реальная схема драйвера светодиодного прожектора 20 ватт YF-053CREE, которая была получена методом реверс-инжиниринга.

Рассмотренные нами микросхемы драйверов светодиодов PT4115, CL6808, CL6807, SN3350, AL9910, QX5241 и ZXLD1350 позволяют быстро собрать драйвер для мощных светодиодов своими руками и широко применяются в современных LED-светильниках и лампах.

В статье были использованы следующие радиодетали:

Светодиоды
Cree XM-L T6 (10Вт, 3А)135 руб/шт.
Cree XM-L2 T6 (10Вт, 3А, медь)360 руб/шт.
Транзисторы
40N0611 руб/шт.
IRF741314 руб/шт.
IPD090N03L14 руб/шт.
IRF720117 руб/шт.
50N0612 руб/шт.
Диоды Шоттки
STPS2H100A (2А, 100В)15 руб/шт.
SS34 (3А, 40В)90 коп/шт.
SS56 (5А, 60В)3.5 руб/шт.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет.  При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это — принцип ШИМ — широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Способы подключения драйвера

Подключение потребителей к контроллеру можно производить 2 способами:

  • Последовательно. Через цепь подключенных диодов проходит один и тот же ток, поэтому яркость на всех светодиодах одинаковая. Минус этого способа заключается в том, что при большом количестве светодиодов понадобится драйвер высокой мощности.
  • Параллельно. На аналогичное количество потребителей с такими же параметрами, как в первом случае, потребуется драйвер меньшей мощности. Части разделенной цепи будут светить неравномерно из-за разброса светодиодных параметров.

Виды LED-драйверов

В зависимости от типа устройства и области применения драйверы производятся 2 типов:

  • Линейные. Недорогие устройства, плавно выравнивающие ток при неустойчивом напряжении. Во время работы такие драйверы выделяют большое количество тепла и не пригодны для источников света с высокой мощностью.
  • Импульсные. Функционируют по принципу широтно-импульсной модуляции — значение тока зависит от длительности импульса в сравнении с количеством его повторений. Изделия имеют малые габариты и способны работать с большим диапазоном колебаний входного напряжения.

Производители драйверов

На российском рынке представлены LED-драйвера следующих производителей:

  • Mean Well. Тайваньский поставщик, предлагающий широкую линейку устройств для питания светодиодных приборов. Изделия отличаются высоким качеством и заводской гарантией 3-5 лет.
  • Monolithic Power Systems. Американский разработчик высокоинтегрированных драйверов — компактных и легких. Компания имеет большой опыт в разработке интегральных схем, применяет инновационные технологии, ориентируется на опыт конечного применения продуктов.
  • Inventronics. Совместное китайско-американское предприятие, ориентирующееся на внедрение новых разработок. Выпускает драйвера в том числе и для промышленного использования при производстве светодиодных светильников.
  • Tridonc. Австралийский производитель, который известен как поставщик контроллеров для бытового использования и создания трековых систем, даунлайтов.
  • Ирбис. Российский бренд, выпускающий драйвера с учетом качества отечественных электросетей. Разработаны модели для эксплуатации в различных географических поясах при любых температурах.

Надежность драйверов

Как никакие другие источники освещения, светодиодные ленты и светильники крайне требовательны к источникам питания и току. Например, эксплуатация люминесцентной лампы с превышенным на 20% током не вызовет существенного ухудшения технических характеристик. При таких же условиях эксплуатации светодиодных приборов их срок службы уменьшится многократно. Надежный драйвер защитит светодиоды от повреждения и преждевременного выхода из строя.

blog comments powered by DISQUS

Как подобрать

Правильный подбор led-driver для питания светодиода должен учитывать следующие параметры:

  • Значение напряжения на входе.
  • Величину выходного напряжения.
  • Ток на выходе.
  • Выходную мощность.
  • Влаго- и пылезащиту.

Основной принцип правильного выбора драйвера для светодиода – начинать расчет его характеристик только после того, как будет точно известно количество источников света и их основных параметров (прежде всего мощности) в планируемой схеме. Кроме того, необходимо заранее знать условия эксплуатации электрооборудования – в помещении или на улице, каковы параметры колебания температуры и влажности, а также действие атмосферных осадков.

Далее нужно правильно рассчитать выходные параметры для led-driver. Прежде всего это напряжение. Подсчитывается следующим образом – необходимо суммировать значение всех лед-элементов в цепочке. Например, если в схеме 5 диодов по 3 вольта, в сумме получится 5х3=15 вольт. При этом нужно учесть, что соединение светильников будет последовательное. Во входных характеристиках есть еще одна величина – сила тока. Она будет одинакова для всех ламп.

Например, если ее значение 500 мА для каждого диода, то led-driver должен обладать выходным параметрами – 15 В и 0,5 А. Что касается силы тока, то она должна быть либо равна расчетной, либо ниже. Если будет выше, то лампы быстро (если не сразу после включения) сгорят. Также потребуется рассчитать и мощность. Для этого нужно перемножить выходное напряжение на силу тока – 15х0,5=7,5 Вт. Причем лучше будет, если мощность драйвера будет немного выше на 20% расчетного значения.

Получается, требуется led-driver на 9 Вт, 15 В и 0,5 А. Место размещения драйвера имеет большое влияние на его внешний вид. Устройство может быть с защитным корпусом и без. Последний ставят внутрь ламп с надежной оболочкой. Если же требуется хорошая влаго- и пылестойкость, то лучше приобретать модели первого типа.

При сборке схемы с лэд-драйвером своими руками для подсветки необходимо покупать только однотипные светодиоды из одной партии. В противном случае они могут иметь существенный разброс характеристик, что приведет к неравномерному их свечению и быстрому выходу из строя элементов, работающих на пределе.

Линейный светодиодный драйвер своими руками.

Эта часть статьи посвящена радиолюбителям.

Оригинальный линейный источник тока на компараторе.

Это весьма интересная схема. В качестве ключевого элемента выступает униполярный (полевой) транзистор. Степенью его открытия управляет микросхема – квадрантный компаратор напряжения. Возможно, эта схема покажется сложной, но тем не менее ее можно смело отнести к линейным источникам тока, так как управление током осуществляется через соединение «исток-сток». Степень открытия зависит от приложенного к затвору напряжения. Регулировка достигается за счет связи одного из входов компаратора и напряжения со стока. VD1 выполняет функцию защиты.

Что такое диммируемый драйвер для световых диодов

Диммируемым называется драйвер для светодиодного светильника, поддерживающий изменение входных параметров тока и способный в зависимости от этого изменять выходные. Эти достигается изменение интенсивности свечения LED-излучателей. Примером может послужить контроллер для светодиодной ленты с дистанционным управлением. При желании появляется возможность «приглушить» освещение в помещении, дать отдохнуть глазам. Так же это уместно, если в комнате спит ребенок.

Таким устройством осуществляется диммирование

Диммирование выполняется с ПДУ, или со штатного механического бесступенчатого переключателя.

Как подобрать драйвер?

Насчитывается множество разновидностей драйверов, используемых для LED-освещения. Большинство из представленной продукции изготовлено в Китае и не имеет нужного качества, но выделяется при этом низким ценовым диапазоном. Если нужен хороший драйвер, лучше не гнаться за дешевизной китайского производства, так как их характеристики не всегда совпадают с заявленными, и редко когда к ним прилагается гарантия. Может быть брак на микросхеме или быстрый выход из строя устройства, в таком случае не удастся совершить обмен на более качественное изделие или вернуть средства.

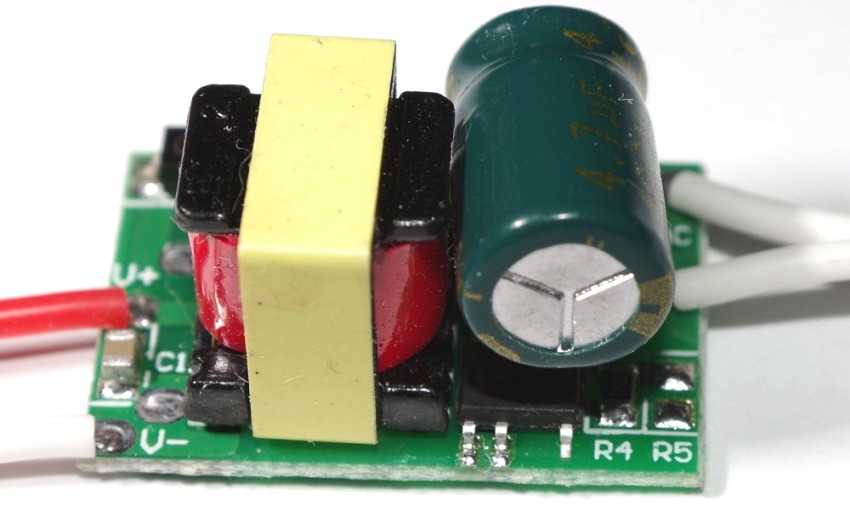

Светодиодный драйвер без корпуса

Наиболее часто выбираемым вариантом является бескорпусный драйвер, питающийся от 220 В или 12 В. Различные модификации позволяют использовать их для одного или более светодиодов. Эти устройства можно выбрать для организации исследований в лаборатории или же проведения экспериментов. Для фито-ламп и бытового применения выбирают драйверы для светодиодов, находящиеся в корпусе.  Бескорпусные устройства выигрывают в ценовом плане, но проигрывают в эстетике, безопасности и надежности.

Максимальная мощность драйвера

Напряжение на выходе зависит от количества диодов в цепи и от схемы их включения. Оно должно быть больше или равно сумме энергии, потраченной каждым блоком электрической схемы.

Номинальный ток определяется мощностью элементов и их яркостью. Цель стабилизатора – обеспечить диоды нужной энергией.

Общая мощность светодиодов определяется параметрами каждого элемента, их числом и цветом. Количество потребляемой энергии считают по формуле:

P = PLED х N, где N – число диодов в цепи, PLED – мощность одного диода.

Номинал берут на 20-30 % больше расчётной мощности:

Pmax ≥ (1,2..1,3) * P.

Учитывают также цвет свечения элементов. Он влияет на выходное напряжение. Его указывают прямо на устройстве или на упаковке.

Например, имеется три светодиода мощностью по 3 Вт. Тогда общая мощность составляет 9 Вт. Рекомендуемая Pmax драйвера = 9 х 1,3 = 11,7 Вт.

Стоимость

Драйверы для LED-освещения продаются в электротехнических магазинах, в Интернете, в торговых точках, где занимаются радиодеталями. Дешевле всего обходится покупка на Интернет-площадках.

Примерные цены на стабилизаторы тока:

  • DC12V (мощность 18 Вт, входное напряжение 12 В, выходное 100-240 В) – 190 рублей;
  • LB0138 (6 Вт, 45 В, 220 В) – 170 рублей;
  • YW-83590 (21 Вт, 25-35 В, 200-240 В) – 690 рублей;
  • LB009 (150 Вт, 12 В, 170-260 В) – 750 рублей.

Микросхема PT4115 – понижающий преобразователь – стоит 150 рублей за одну штуку. Более мощные элементы стоят от 150 до нескольких тысяч рублей.

Другие характеристики

При покупке драйвера обратите внимание на такие характеристики:

  • Напряжение на выходе. Его величина зависит от числа светодиодов в светильнике, от способа подачи питания и падения напряжения на полупроводниках. На рынке имеются устройства с напряжением от 2 до 50 В и более.
  • Номинальный ток. Он должен быть достаточным для обеспечения оптимальной яркости.
  • Цвет светодиодов. Он влияет на падение напряжения.

Зависимость электрических параметров от цвета светодиодов:

ЦветПадение напряжения, ВСила тока, АПотребляемая мощность, Вт
Красный1,6-2,04

350

0,75
Оранжевый2,04-2,10,9
Жёлтый2,1-2,181,1
Зелёный3,3-41,25
Синий2,5-3,71,2

Если в источнике света три последовательно соединенных светодиода белого света мощностью 1 Вт, понадобится драйвер с напряжением 9-12 В и током 350 мА.

Падение напряжения на белых кристаллах – 3,3 В. При последовательном соединении напряжения суммируют. Получается 9,9 В, что удовлетворяет рабочий диапазон драйвера.

В зависимости от модификации, устройства используют для определённого количества светодиодов – одного, двух или более.

Например, LED-драйверы с микросхемой 9918c в светодиодной лампе подходят для управления нерегулируемыми лампами и поддерживают мощность до 25 Вт.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

  1. Отвинчиваем крышку или коническую часть в передней части корпуса.
  2. Извлекаем светодиодный модуль.
  3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
  4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

LED-светильники популярны и имеют много плюсов, но их сложная конструкция приводит к тому, что место поломки не всегда очевидно. Проверка светодиодов на работоспособность, при поломке позволяет определить причину неисправности и решить судьбу проблемного устройства. Рассмотрим, как в домашних условиях можно выяснить состояние светильников стандартным тестером.

Возможно, вам также будет интересно

Во время включения осветительного прибора (ОП) со светодиодными источниками света в его электрической схеме происходят следующие переходные процессы: зарядка емкостных элементов входных фильтров драйвера при подаче напряжения (длительность менее 1 мс); запуск схемы драйвера (десятки мс); стабилизация тока светового LED-модуля (до 0,5 с). При включении ОП данные процессы сопровождаются серией импульсов потребляемого тока и обусловливают

Гонконгская выставка светотехники Основные направления HKTDC Hong Kong International Lighting Fair (Autumn Edition) 2015 — экологические осветительные системы, коммерческое, бытовое, рекламное освещение, smart-освещение и световые решения, тестирование и сертификация, торговые услуги, специализированная пресса. В прошлом году в выставке приняло участие 2500 экспонентов из 37 стран и регионов, зарегистрировано около 37 000 посетителей из 135 стран.

Степень проникновения светодиодных осветительных технологий в России ежегодно растет: в отдельных сегментах доля современных технологий достигает почти 50%, все больше вытесняя традиционные источники света. Не стала исключением и автодорожная отрасль, в которой задача по обеспечению высокого и качественного уровня освещенности на настоящем этапе становится одной из приоритетных. Этому вопросу посвящен данный обзор.

Как сделать драйвер для светодиодов своими руками

Собрать схему драйвера светодиодной лампы сможет любой начинающий мастер. Но для этого потребуется аккуратность и терпение. С первого раза стабилизирующее устройство может не получиться. Чтобы читателю было понятнее, как выполняется работа, предлагаем несколько простейших схем.

Как можно убедиться, ничего сложного в схемах драйверов для светодиодов от сети 220 В нет. Попробуем рассмотреть пошагово все этапы работ.

Пошаговая инструкция изготовления драйвера для светодиодов своими руками

Фото примерВыполняемое действие
Для работы нам понадобится обычный блок питания для телефона. С его помощью все выполняется быстро и просто.
После разборки зарядного устройства в руках у нас уже практически полноценный драйвер для трех одноваттных светодиодов, однако его нужно немного доработать.
Выпаиваем ограничительный резистор на 5 кОм, который находится возле выходного канала. Именно он не дает зарядному устройству подать слишком большое напряжение на сотовый телефон.
Вместо ограничительного впаиваем подстроечный резистор, выставив на нем те же 5кОм. Впоследствии добавим напряжение до необходимого.
На выходной канал припаивается 3 светодиода по 1 Вт каждый, соединенные последовательно, что в сумме даст нам 3 Вт.
Находим входные контакты и отпаиваем от печатной платы. Они нам уже не нужны…
…а на их место припаиваем сетевой шнур, по которому будет подаваться питание 220 В.
При желании в разрыв можно поставить резистор на 1 Ом, выставить амперметром все показатели. В этом случае диапазон затухания светодиодов будет шире.
После полной сборки проверяем работоспособность. Выходное напряжение 5 В, светодиоды пока не светятся.
Поворачивая регулятор на резисторе видим, как LED-элементы начинают «разгораться».

Будьте внимательны. От такого преобразователя можно получить разряд не только в 220 В (от сетевого шнура), но и удар порядка 450 В, что довольно неприятно (проверено на себе).

Очень важно! Перед тем, как проверить драйвер для светодиодов на работоспособность и подключить к источнику питания, стоит еще раз визуально проверить правильность собранной схемы. Поражение электрическим током опасно для жизни, а вспышка от короткого замыкания может причинить вред глазам.

Как подобрать драйвер (блок питания) для светодиодов

Полезные ссылки:

  • Комплектующие для сборки самодельных фитоламп
  • Фото и видео примеры самодельных фитоламп для растений

У каждого диода, в свою очередь, в описании указано падение напряжения при разных токах. Например, для красного диода 660 нм при токе 600 мА оно составит 2,5 В:

Количество диодов, которое можно подключить на драйвер, суммарным падением напряжения должно укладываться в пределы выходного напряжения драйвера. То есть на драйвер 50Вт 600 мА с выходным напряжением 60-83 В можно подключить от 24 до 33 красных диодов 660 нм. (То есть 2,5*24 = 60, 2,5*33 = 82,5).

Другой пример: Хотим собрать биколорную лампу красный + синий. Выбрали соотношение красного к синему 3:1 и хотим рассчитать, какой драйвер нужно взять для 42 красных и 14 синих диодов. Считаем: 42*2,5 + 14*3,5 = 154 В. Значит, нам потребуется два драйвера 50 Вт 600 мА, на каждый будет приходиться 21 красных и 7 синих диодов, суммарное падение напряжения на каждом получится по 77 В, что попадает в его выходное напряжение.

Теперь несколько важных пояснений:

1) Не стоит искать драйвер мощностью более 50 Вт: они есть, но они менее эффективны, чем аналогичный набор драйверов меньшей мощности. Более того, они будут сильно греться, что потребует от Вас дополнительных расходов на более мощное охлаждение. Кроме тго, драйвера мощностью более 50Вт как правило сильно дороже, например драйвер на 100Вт может быть дороже чем 2 драйвера по 50Вт. Поэтому гнаться за ними не стоит. Да и надежнее когда цепи светодиодов разделены на секции, если вдруг что-то перегорит — то сгорит не все а только чать. Поэтому выгодно разделять на несколько драйверов, а не стремиться все повесить на один. Вывод: 50Вт — оптимальный вариант, не больше.

2) Ток у драйверов бывает разный: 300 мА, 600 мА, 750 мА — это ходовые. Других вариантов довольно много. По большому счету, более эффективным с точки зрения КПД на 1 Вт будет использование драйвера на 300 мА, также он не будет сильно нагружать светодиоды, и они будут меньше греться и дольше прослужат. Но главный минус таких драйверов, что диоды будут работать «вполсилы», и поэтому их потребуется примерно в два раза больше, чем для аналога с 600 мА. Драйвер с током 750 мА будет питать диоды на пределе возможностей, поэтому диоды будут очень сильно греться, и им потребуется очень мощное, хорошо продуманное охлаждение. Но даже несмотря на это, они в любом случае деградируют от перегрева раньше среднего срока «жизни» светодиодных ламп работающих например на 500-600 мА токе. Поэтому мы рекомендуем использовать драйверы с током 600 мА. Они получаются самым оптимальным решением с точки зрения соотношения цена-эффективность-срок службы.

3) Мощность диодов указывается номинальная, то есть максимально возможная. Но на максимум они никогда не запитываются (почему — см. п.2). Реальную мощность диода рассчитать очень просто: необходимо ток используемого драйвера умножить на падение напряжения диода. Например, при подключении драйвера на 600 mA к красному диоду 660 нм мы получим реальное напряжение на диоде: 0,6(А) * 2,5(В) = 1,5 Вт.

Характеристики устройства, на которые нужно обратить внимание

Подбирая ЛЕД-драйвер для светодиодных светильников необходимо обязательно учитывать тот основных параметра, а именно: ток, выходное напряжение и мощность, потребляемая подключаемой нагрузкой.

Выходное напряжение токового стабилизатора зависит от следующих факторов:

  • количество LED-элементов;
  • падение напряжения на СИД;
  • способ подключения.

Ток на выходе устройства обусловлен мощностью и яркостью светодиодов. Мощность нагрузки оказывает влияние на потребляемый ею ток в зависимости от требуемой интенсивности свечения. Именно стабилизатор обеспечивает светодиодам ток необходимой величины.

Хорошо, когда на корпусе написаны все параметры на которые нужно обращать внимание

Мощность светодиодного светильника зависит непосредственно от:

  • мощности каждого LED-элемента;
  • общего количества светодиодов;
  • цвета.

Потребляемую нагрузкой мощность можно рассчитать по следующей формуле:

PН = PLED × N,  где

  • PН – общая мощность нагрузки;
  • PLED – мощность отдельного светодиода;
  • N – количество светодиодных элементов, подключаемых в нагрузку .

Максимальная мощность токового стабилизатора не должна быть меньше PН. Для нормальной работоспособности LED-драйвера рекомендуется обеспечить запас мощности минимум на 20÷30%.

Цвет светодиодного элемента также играет большую роль

Помимо мощности и количества СИД, мощность нагрузки, подключаемой к драйверу, зависит и от цвета светодиодных элементов. Дело в том, что светодиоды разного цвета обладают разной величиной падения напряжения при одинаковом значении тока. Так, например, у светодиода CREE XP-E красного цвета падение напряжения при токе в 350 мА составляет 1,9÷2,4 В, и средняя мощность потребления будет порядка 750 мВт. У зеленого светодиодного элемента при том же токе падение напряжения будет 3,3÷3,9 В, а средняя мощность составит уже почти 1,25 Вт. Соответственно стабилизатором тока рассчитанным на мощность 10 Вт можно запитывать 12÷13 СИД красного цвета или 7-8 зеленых светодиодов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
