Дровокол: выбор и изготовление самодельного, исходя из потребности в дровах и режима работы

Ручной колун для дров своими руками

Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.

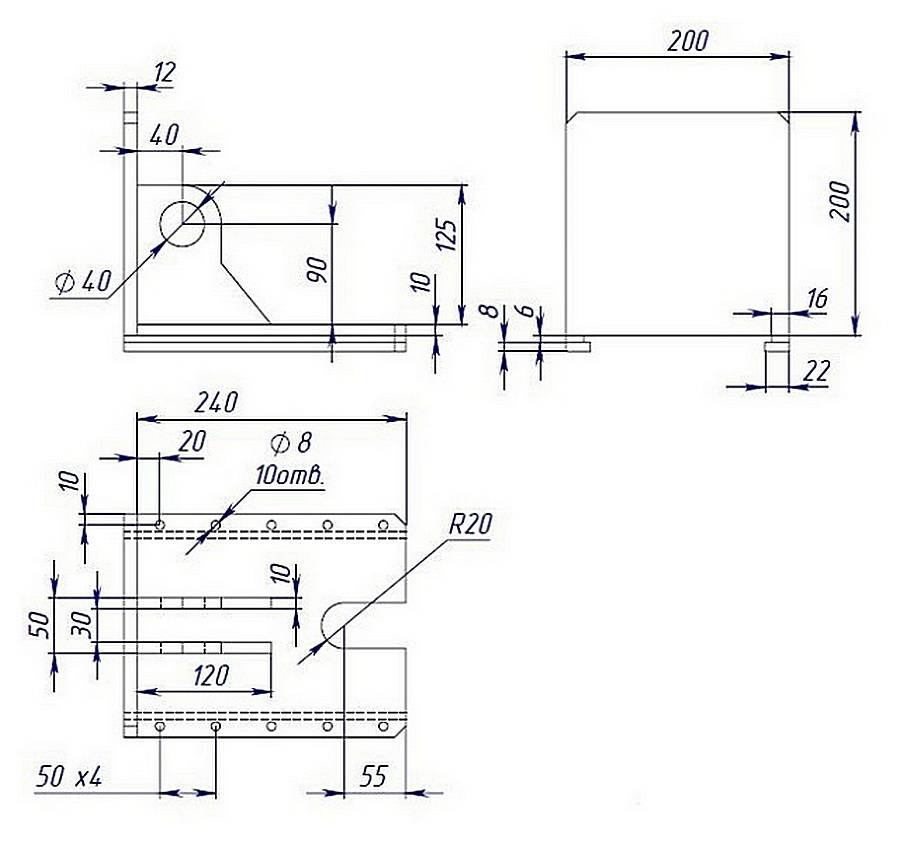

На схеме показана только часть устройства, без рычага.

Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.

Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.

Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.

Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.

Пошаговая инструкция по созданию самодельного механического дровокола:

• определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
• изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
• закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
• закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
• далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
• привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.

Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость

Длина этих опор должна составлять не менее половины длины балки с колуном.

Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.

Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.

В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

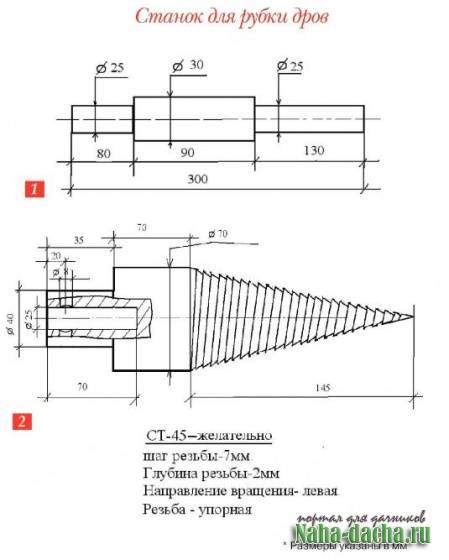

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Дровокол своими руками

Прибор для заготовки дров можно также сделать самостоятельно. Например, соорудить пружинный вариант устройства.

Для этого понадобятся:

• Принадлежности для замера и разметки.
• Болгарка с отрезными и зачистными насадками.
• Сварочный аппарат.
• Автомобильный амортизатор.
• Рельс размером 30-40 см.
• Швеллеры.

• Втулка от подвески автомобиля.
• Профильная трубка 3х6 см.
• Уголок.
• Стальные трубки 4-7 см диаметром.
• Двутавр с номером 12-16.

Каким колуном дров пользуетесь Вы?

РучнымПружинным

Процесс изготовления:

1. Создать эскиз конструкции. Можно воспользоваться программами для проектирования, чтобы проработать конкретные детали.
2. Изготовить из швеллера опорную конструкцию. Приварить к детали стойку из двутавра и укосины к основе для повышения устойчивости. Создать упоры из трубок для защиты конструкции от падения.
3. Вырезать основу для пружины из швеллера. Проделать в получившейся детали отверстия в форме квадрата для крепления элемента на стойке.
4. Определить высоту изделия, основываясь на длине пружины и удобстве применения будущего агрегата. Груз легче поднимать, если он располагается на уровне пояса.
5. Подготовить укосины из уголков для фиксации опоры. Это не даст ей сдвигаться при нагрузке.
6. Создать фиксатор в форме цилиндра из небольшого отрезка трубки , на который будет крепиться низ пружины. Амортизатор должен совпадать по размеру с диаметром заготовки, чтобы не происходило его смещения при работе.
7. Сделать на верхнем конце стойки прорезь, вставить в неё втулку перпендикулярно и приварить. Ось элемента должна быть параллельна земле.
8. Вставить вал во втулку. Присоединить к нему сваркой коромысло из швеллера, а внизу зафиксировать небольшую трубку для крепления верха пружины.
9. Пропилить «окошко» в коромысле в соответствии с размером самой стойки для свободного движения детали.
10. Профильную трубку приварить к коромыслу, на один конец прикрепить стальное зубило. Его остриё можно будет периодически затачивать болгаркой со специальным кругом.
11. В качестве груза приварить часть рельса над зубилом. Сделать рукоятку для удобства использования инструмента. Можно также обтянуть её резиной для снижения вибраций.

На место, где будет производиться раскол лучше уложить массивное бревно. Тогда при полном расщеплении полена после удара зубило будет впиваться в мягкую древесину и не затупится.

При покупке дровокола следует учесть цели его применения, а также объёмы работы и габариты обрабатываемого материала. Лучше остановить выбор на проверенных моделях от известных производителей, которые также реализуют заменяемые детали для своих изделий.

Как сделать дровокол своими руками: ручной механический, пружинный, морковкой, инструкция по изготовлению устройств, каркаса и ножей

Простые механизмы для колки дров из подручных материалов

Виды дровоколов:

• механический (как правило, состоит из ножа, рамы и пружины);
• винтовой (раскалывает дрова, вкручиваясь внутрь);
• гидравлический (имеет ножи-стамески, позволяющие измельчить полено).

Дровокол для дома

Ручной механический дровокол простой сборки

Механический (или ручной) агрегат для колки дров не предполагает подключения мотора. Он лишь позволяет прикладывать меньше усилий при раскалывании поленьев.

Вот наиболее безопасный способ, как сделать дровокол своими руками:

1. Сварить круглую раму, немного превышающую диаметр поленьев (оптимально 23 см).
2. Для этого в качестве основы необходимо взять круг из толстого металла и приварить к нему две трубы, высотой 35 см.
3. Сверху на конструкцию приварить кольцо, чтобы получился цилиндр.
4. Внизу закрепить металлический нож острием вверх.
5. В основании просверлить отверстия для крепления.

Полено в таком дровоколе нужно устанавливать сверху на нож. Ударяя по нему кувалдой, вы делаете свой труд более безопасным. Ведь отсутствует возможность пораниться топором!

ВНИМАНИЕ! ТАКОЙ МЕХАНИЗМ ПОДОЙДЕТ ТОЛЬКО ДЛЯ МЯГКИХ ПОРОД ДЕРЕВА, ЛЕГКО ПОДДАЮЩИХСЯ РАСКОЛКЕ. ПОЛУЧЕННЫЕ ДРОВА ГОДЯТСЯ ДЛЯ РАСТОПКИ КАМИНА

ДЛЯ ДУБА ИЛИ ВЯЗА ЭТО ПРИСПОСОБЛЕНИЕ ОКАЖЕТСЯ БЕСПОЛЕЗНЫМ.

Безопасный дровокол ручного типа

Схема изготовления пружинного колуна

Следующая идея, как сделать дровокол в домашних условиях – это изготовление механизма на пружине. Составляющие:

• отрезок швеллера;
• металлические уголки;
• пружина (от автомобиля);
• пластина-нож (можно от старого колуна);
• отрезок трубы, немного меньше пружины в диаметре;
• шарнирный узел
• утяжелитель (рельса).

Основа инструмента

Процесс изготовления:

В первую очередь необходимо при помощи сварки сделать опору дровокола.

Подготовить площадку для пружины.

Выпиливание отверстия

Приварить к опоре площадку, распорки, трубу.

Приваривание деталей

Сделать вырез для крепления балки к опоре.

Балка приваривается в отверстие

Навесить на опору балку с шарнирным узлом.

Опора должна быть установлена на шарнирах

Приварить балку, сохранив ее подвижность.

Шарниры обеспечат подвижность

Прикрепить горизонтально балку и колун.

Положение колуна

Приварить ручку и утяжелитель к инструменту.

Утяжелителем является рельса

Получившийся механизм лучше окрасить для предотвращения появления ржавчины.

С силой опускаясь на бревно, колун раскалывает его на две части. И тут же возвращается в исходное положение. Это значительно экономит силы человека.

Дровокол-морковка в пошаговой инструкции

Ласковое название «морковка» такой механизм получил благодаря конусообразной форме ножа. Вкручиваясь в полено по принципу самореза, он расщепляет древесину изнутри. В работу дровокол приводит электродвигатель.

Процесс изготовления винтового дровокола

Сделайте винтовой дровокол своими руками, используя, чертежи и пошаговую инструкцию:

1. Изготовить конус из стали марки 45 длиной 13 см и диаметром 5,5 см (толстая часть) под углом 30°.
2. На токарном станке нарезать упорную левую резьбу глубиной 2 мм с шагом 6–7 мм. Нос конуса должен быть очень острым.
3. Установить вал в подшипниках и приварить с тыльной стороны фланец (звездочку).
4. Плотно одеть конус на вал и зафиксировать его штифтом (подойдет болт М8).
5. К подшипникам приварить опоры автомобильного кардана (на них механизм будет крепиться к столу).
6. Сделать распорку между валом и двигателем, при помощи которой будет натянута цепь. Для этого подойдет сгон трубы и гайки.
7. Изготовить стол из толстых досок (подойдет старая дверь) с железными ножками высотой 40 см.
8. Зафиксировать опоры кардана и электродвигатель мощностью от 2 КВ. Натянуть цепь.

Чертеж ножа-конуса

ВНИМАНИЕ! НАПРАВЛЕНИЕ РЕЗЬБЫ НЕ ИМЕЕТ ПРИНЦИПИАЛЬНОГО ЗНАЧЕНИЯ. НО ПРИ НАРЕЗАНИИ ПРАВОЙ РЕЗЬБЫ ЕСТЬ БОЛЬШАЯ ВЕРОЯТНОСТЬ ИСПОРТИТЬ ИНСТРУМЕНТ ИЛИ КОНУС

Чертеж вала и опоры для конуса

Важные советы по работе:

1. Изготавливая конусный дровокол своими руками, стоит помнить, что расстояние от конуса до стола должно быть минимальным. Тогда полено не будет вырывать из рук.
2. Полено для раскола можно устанавливать только вертикально. Иначе древесина может застрять между конусом и столом и согнуть вал.
3. Цепь и двигатель следует защитить кожухом. Это уменьшит травмоопасность во время работы.
4. Поленья не должны быть длиннее 0,5 м и шире 0,6 м в диаметре.
5. Скорость вращения может быть от 150 до 800 оборотов в минуту (оптимально 400–500). Для этого следует использовать редуктор (к примеру, от старого мотоцикла).

Как выбрать самодельный дровокол: общие положения

Выбор схемы и типа привода зависит от того, в каких условиях и на каких объемах будет использоваться дровокол.

Для неопытного дровосека, перерабатывающего незначительное количество древесины для личных нужд, подойдет ручной древокол. Его устройство обычно очень простое, не требуется подача энергии.

Для небольших хозяйств и частных домов, отапливаемых дровяными котлами и печами, а также для приготовления пищи на огне удобны электрические винтовые или компактные гидравлические модели. Выбор типа энергии – электричество или бензин – зависит от его доступности.

Мощные модели с гидравлическим приводом и большой производительностью подходят для лесозаготовительной промышленности, предприятий, поставляющих дрова в продажу. Здесь самодеятельность уместна мало, для стабильной работы необходима покупка профессионального оборудования.

Лом-колун

В плане сборки своими руками лом-колун является самым простым вариантом дровокола.

Работает он на основе энергии, получаемой от удара по колуну с помощью тяжёлого предмета. Представьте себе топор, поставленный на полено. И по обуху топора выполняется сильный удар с помощью кувалды. У ручного дровокола лома-колуна принцип тот же. Но, в отличие от топора с кувалдой, колуном удобнее работать, и производительность такого инструмента для заготовки дров выше.

Среди преимуществ конструкции дровокола такого типа можно выделить:

• высокий уровень безопасности;
• простота в изготовлении своими руками;
• компактность;
• быстрый переход от одного полена к другому;
• пользователь при работе держит спину прямо, что помогает при больших объёмах колки;
• нет необходимости нагибаться перед каждым поленом.

Но есть и недостатки. В основном сюда относят необходимость применения физической силы, а также громкий звук при работе. Так что стоит заранее обзавестись защитными наушниками.

Конструктивно лом-колун как самодельный дровокол состоит из 2 компонентов;

• колун и направляющая труба;
• ударная часть.

Последняя бывает наружной или внутренней. В первом случае ударная часть обхватывает направляющую трубу. А во втором входит внутрь этой трубы.

Чтобы лом-колун получился действительно работоспособным и эффективным, важно выполнить ключевое правило. Суть в том, чтобы ударную часть сделать максимально тяжёлой, а лезвие максимально лёгким

Только не забывайте, что ударную часть придётся поднимать вручную. КПД дровокола будет расти по мере увеличения разницы в массе между двумя компонентами.

Можно дать несколько рекомендаций относительно сборки такого дровокола:

• Старайтесь выдерживать достаточный ход ударной части, чтобы создавать большое усилие при колке дров. Оптимальная длина хода — это 50-60 см.
• Чтобы облегчить колун, для изготовления направляющей возьмите трубу с тонкими стенками. А лезвие старайтесь использовать тонкое, но прочное.
• Решить проблему вибраций при работе с ломом-колуном можно за счёт изготовления не металлических, а деревянных ручек. Если же ручки будут из металла, тогда приваривать их следует к наиболее массивной ударной части. Это также поможет минимизировать вибрации.
• Установите трубу из полипропилена между рабочими элементами. Это сделает ход более плавным, а также снизить шумность от удара друг от друга металлических частей.

Уже в процессе колки дров старайтесь использовать старую шину. Внутрь неё устанавливается полено и далее наносится удар. Так части древесины не будут разлетаться по сторонам. Плюс это более безопасно и удобно при заготовке большого количества дров.

Конструкции и особенности самодельных дровоколов

Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:

1. Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке — запросто. Его чертежи представлены на страничке. Принцип его действия прост — бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.
2. Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.
3. Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.
4. Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.

Конусные дровоколы: устройство и изготовление своими руками

Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.

Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.

Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.

Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.

Совет специалиста! Важно обратить внимание именно на тип резьбы : необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!

Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.

Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).

Виды приспособлений для раскалывания бревен

Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.

Винтовой (конусный) дровокол

Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.

Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.

ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.. Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора

В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально

Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.

Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки

Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата

Самостоятельное изготовление

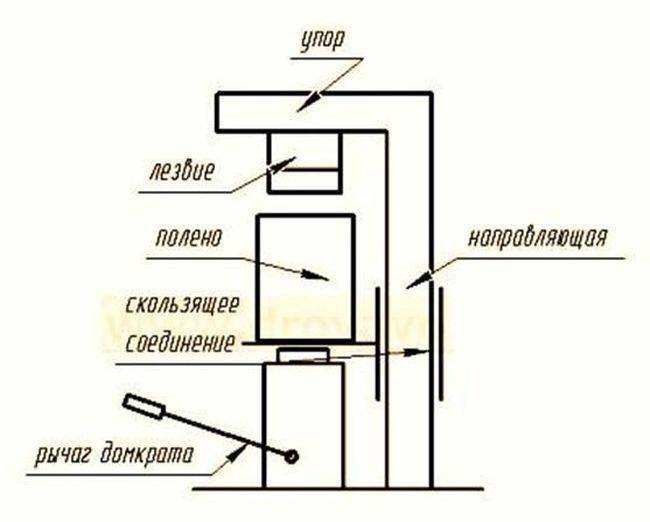

Устройство, которое рекомендуют начинающим должно собираться так:

1. Свариваем вертикальную раму. Устойчивую.
2. На нижней части нужно поставить домкрат (автомобильный подойдет).
3. Рама в верхней части обязательно разъемная. Нужно для удобства работы с разными по длине поленьями.
4. На месте лезвия будет клин.
5. На клин идет подача от домкрата – полено расходится по шву.

К сведению: эта схема не подразумевает использование электрической тяги.

Полуавтоматические или автоматические гидравлические конструкции своими руками собрать сложнее. В условиях гаража или подсобного хозяйства только единицы добьются результата.

Представим чертежи для более сложных станков:

Колка дровоколом

Сегодня городские, да и сельские владельцы домов частного сектора, которые отапливаются дровами, в основном не занимаются колкой дров самостоятельно, а предпочитают покупать уже нарубленные поленья или приглашают мастера для этой работы.

Колотые дрова стоят на порядок дороже, чем бревна-кругляки, и приглашенный дровосек также захочет получить за свой тяжелый труд приличную сумму, но многие готовы переплачивать, только бы не заниматься этой для некоторых непосильной работой.

Но не все, кто нуждается в дровах, знают, что можно расколоть чурбаки, придерживаясь определенных стандартов и не прилагая при этом особых усилий. Для этого и предназначен специальная механизированная установка — дровокол. Главным рабочим инструментом в нем является специальный конус, на котором нарезана резьба. Вращение на него передается с помощью ременной передачи от электрического или бензинового двигателя.

Такой дровокол будет хорошим помощником по хозяйству

Сама по себе эта конструкция очень проста. Главное — найти все необходимые для нее элементы. Обычно такие металлические детали, как конус, заказывают у хорошего токаря. К слову сказать, особая точность в размерах при его заточке не требуется, и поэтому мастер должен изготовить деталь достаточно быстро.

Главный рабочий инструмент механического дровокола — конус или «морковка»

Если есть навыки работы с «болгаркой», то можно попробовать сделать конус самостоятельно. Для этого нужно приготовить подходящую металлическую болванку и снять с нее лишний металл, сводя заготовку к нужной форме. Для удобства такую болванку устанавливают на место, где должен быть установлен конус, т.е. чтобы она вращалась, тогда металл будет сниматься равномерно. Затем на конусе нарезается резьба с шагом пять-семь миллиметров и глубиной в два-три миллиметра.

Хороший токарь по этим размерам без труда его изготовит

Для работы такого дровокола используют электрический двигатель или же работающий на бензине. Последний из них, конечно же, экономнее и практичнее, так как не привязан к наличию электроэнергии и может использоваться в любом месте, но вот подбор, установка и отладка его – дело более хлопотное. Мощность двигателя для работы этого прибора должна быть не менее трех киловатт.

При изготовлении передачи для вращения конуса дровокола, сделанного своими руками, следует учитывать, что оптимальная угловая скорость должна быть от 400 до 600 оборотов в минуту. Если установить чрезмерно маленькие обороты, то работу придется делать гораздо дольше, так как снизится производительность установки. Слишком большая скорость – будет велик риск заклинивания или даже получения травмы. Цепную или ременную передачу (редуктор) в целях безопасности необходимо закрыть металлическим кожухом.

Иногда двигатель размещают и непосредственно на площади верстака

Для устойчивости на панель стола устанавливают опоры от карданного вала отечественных «Жигулей», которые послужат в данном случае опорой для подшипников, в которых установлен и вращается вал конуса.

Работает этот механизированный дровокол по простому и понятному принципу. Полено вручную подставляют к вращающемуся конусу, он вворачивается в древесину и расщепляет ее. Если нужно одну из получившихся частей расколоть еще на две или три поленца — это тоже быстро поможет сделать дровокол, только стоит приставить к нему нужное место полена. Процесс работы с этим прибором можно хорошо рассмотреть и изучить на представленном ниже видео.

Лучше всего этот прибор установить рядом с дровяником, чтобы можно было сразу складывать расколотые дрова под крышу.

Монтаж гидравлического устройства

Сборка механизма отличается сложностью. Для создания дровокола потребуются специальный цилиндр, масляный бак и узел управления потоками жидкости. Сначала делается рама, для большей удобности её можно смонтировать на колёса или специальное шасси. Это позволит перемещать устройство из одной точки в другую, сделав его мобильным.

На раму будет крепиться главная гидравлическая часть. Можно смастерить под основу прокладку из шумопоглощающего материала. Она поможет немного снизить уровень шума в процессе, убрать лишнее трение между рамой и гидравлической установкой. В центре устанавливается винт, который будет перемещаться к бревну.

Наличие электродвигателя в приборе позволяет ускорить процесс и заметно упростить поэтапность выполнения. Такое устройство будет работать намного быстрее, чем механизм с обычным домкратом. При отделке древесины будет задействована меньшая ручная сила, нежели при использовании механизма с мотором.

Если говорить о различиях заводской модели и агрегата, сделанного своими руками, то большой разницы у них не будет. Исключение составляют только ценовые показатели. Модели с завода стоят в несколько раз выше, чем те, что сделаны самостоятельно, но и мощность первых будет более высокой. Каждый сам выбирает для себя удобные варианты, но если имеется возможность создать конструкцию самостоятельно, то это поможет существенно сэкономить семейный бюджет.

Конические зенковки бывают двух основных видов:

с поперечным отверстием

Это конусообразный режущий инструмент, снабженный отверстием, проходящим через боковую сторону конуса. Отверстие образует на конусе две режущие кромки и является каналом для вывода стружки в процессе резки. Данный инструмент лучше всего подойдет для работы с деревом, пластиком и другими мягкими материалами. Его также целесообразно использовать для удаления заусенцев, оставшихся после предыдущей операции.

с несколькими режущими кромками

Это многолезвийный инструмент для работы по металлу, рабочая коническая часть которого состоит из 3 – 12 режущих кромок. Изготавливается из закаленной быстрорежущей стали. Чем больше диаметр конуса, тем больше у него режущих кромок. Хвостовая часть, с помощью которой он крепится в патроне, может быть цилиндрической, конической (конус Морзе) или шестигранной формы (бита).

Примечание:

Зенковки следует отличать от зенкеров, так как этот металлорежущий инструмент предназначен для решения иных технологических задач, а именно, для улучшения качества поверхности просверленных отверстий. Полезные советы 30.08.2019 16:37:23

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для колки дров

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только дровоколом.
