Датчики движения для включения света: удобства и экономические выгоды

Основные функции и принцип работы датчика движения

Принцип действия любого датчика движения – излучение волн разного типа

Основная задача микроконтроллера, соединенного с переключателем и осветительным устройством – коммутировать электрическую сеть (замыкать/размыкать). Любое перемещение в зоне контроля запускает работу прибора. Кроме этого прибор можно настроить таким образом, чтобы сила освещения регулировалась интенсивностью движения – используются специальные контроллеры.

Когда значение меньше установленного предела, индикатор замыкает цепь и лампа загорается. Детектор работает круглые сутки. Стандартный порог индикации – от 3 до 2 000 Лк.

Некоторые приборы можно настроить на определенные часы работы. Например, в офисе нет необходимости включать свет ночью. Такие индикаторы дороже, но позволяют сэкономить электроэнергию.

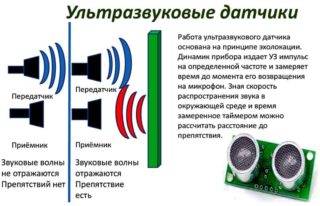

Принцип работы ультразвукового датчика движения

По принципу действия различают датчики:

• инфракрасные – работают на основе теплового излучения;
• ультразвуковые – действует как эхолокатор – звуковые волны, отражаясь от движущихся объектов, меняют длину, что служит сигналом для переключения;
• микроволновые – похожи по типу действия на ультразвуковые, но более чувствительные, «засекают» объект, даже если он не в зоне прямой видимости;
• лазерные – состоят из приемника и излучателя, сигнал пересылается между устройствами, если прерывается движущимся объектом – лампа включается;
• комбинированные (исходя из названия – сочетают функции нескольких типов аппаратов).

Технические характеристики

Настенные датчики движения в помещении

Помимо разновидности датчика движения важно учитывать его технические параметры: угол захвата, дальность действия, мощность светильников, способ установки, дополнительные возможности. Для моделей с беспроводным подключением учитывают диапазон подаваемого луча и вид батареи. Индикатор перемещений для коммутации электрической сети обладает определенным диапазоном обзора относительно горизонта

Если на территорию можно попасть с разных сторон, используют приборы радиусом от 180 до 360°. Для настенных достаточно 180°, на столбе — лучше 360°. Для небольших комнат подойдут индикаторы с меньшим углом. Стоимость широкоугольных устройств значительно выше, лучше руководствоваться степенью необходимости

Индикатор перемещений для коммутации электрической сети обладает определенным диапазоном обзора относительно горизонта. Если на территорию можно попасть с разных сторон, используют приборы радиусом от 180 до 360°. Для настенных достаточно 180°, на столбе — лучше 360°. Для небольших комнат подойдут индикаторы с меньшим углом. Стоимость широкоугольных устройств значительно выше, лучше руководствоваться степенью необходимости.

Дальность действия подбирается, исходя из габаритов помещения

Цена принципиально отличается, поэтому важно точно знать длину комнаты или коридора при покупке. При этом важно оставить небольшой запас (около 0,5 метра), но перебарщивать не стоит – возможны частые некорректные сигналы. Датчики движения устанавливаются в уличных и домашних условиях

Кроме этого детекторы различают по способу монтажа:

Датчики движения устанавливаются в уличных и домашних условиях. Кроме этого детекторы различают по способу монтажа:

• корпусные изделия закрепляются на подставки, которые фиксируются на поверхности (стена, столб, потолок);
• скрытые модели – практически незаметны.

Дополнительные возможности

Акустический датчик включения света позволит бесконтактно включать и выключать свет в комнате

Определенные модели индикаторов используются с большим комфортом благодаря наличию дополнительных функций. Механизмы стоят дороже, подбирают по необходимости.

• Показатель внешнего естественного света – индикатор срабатывает от движения, но днем в дополнительном искусственном освещении потребности нет, поэтому ставят ограничитель – отдельный элемент фотореле или готовое изделие со встроенным устройством;
• Распознавание животных – опция подойдет, если в доме или на улице есть животные небольшого размера: коты, собаки, куры, другие. Однако звери крупных пород все равно будут отмечаться и «подавать» сигнал к включению.
• Таймер для отключения света в отсутствие движения после выхода из зоны контроля.

Настройки и выбор места

При установке датчиков в помещениях, учитывайте следующие правила:

1. Нельзя, чтобы на них напрямую попадал свет от ламп.
2. В зоне их воздействия не допускается присутствие стеклянных перегородок или громоздких предметов, которые будут затруднять обзор.
3. Если помещение очень большое, то целесообразно монтировать потолочные датчики, чтобы зона воздействия была круговая.
4. Не должны мешать работе датчиков отопительные системы или кондиционеры, чтобы минимизировать ложное срабатывание устройств от тёплых потоков воздуха.

Существуют специальные модели, которые не реагируют на перемещение объектов, не превышающих по массе 40 кг (это указывают в паспортах на датчики). Если с вами в доме проживают домашние животные, лучше сразу остановите свой выбор на таких вариантах.

При установке прибора на открытых уличных пространствах есть свои нюансы:

Подключаемый прибор должен защищаться от попадания прямого солнечного света днём.
Между устройством и зоной его воздействия не допускается присутствие кустарников и деревьев

Опять же в случае сложной конфигурации участка, понадобится несколько датчиков.
Также проследите, чтобы на ваше устройство не попадало освещение с соседних участков или от уличных фонарей.
Очень важно правильно выбрать чувствительность прибора. Она должна полностью покрывать зону контроля, но не прихватывать территорию за ней, иначе среагирует на любого проходящего мимо человека.
Обязательно регулярно нужно протирать линзу датчика, всегда держать её в чистоте, в противном случае накапливающийся со временем слой пыли может привести к снижению чувствительности прибора.. Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе

Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность

Настройки датчика производятся тремя поворотными рычагами, расположенными на корпусе. Один из них отвечает за время, через которое произойдёт отключение светильника, второй за порог освещённости и третий за чувствительность.

В следующем видео рассматривается настройка датчика движения для совместной работы с прожектором:

Когда будете выбирать датчик движения, обращайте внимание на следующие его технические параметры: радиус действия, способ монтажа, угол обнаружения в горизонтальной и вертикальной плоскости, степень защиты от воздействия окружающей среды, мощность нагрузки, порог срабатывания по уровню освещённости и возможность регулирования задержки времени до отключения

Выбор места для установки датчиков

Основные сложности заключаются в выборе точки расположения, в трудных случаях ее даже подбирают опытным путем и меняют перед окончательной фиксацией несколько раз. Как правило:

• Датчики запуска уличных прожекторов вешают на стены или столбы и направляют на зону перед воротами, крыльцом или подъездом. Угол обзора в таких случаях варьируется в пределах 180-360 °, при превышении размеров двора дальности обнаружения сигнала, в схему вводится второй датчик.
• Датчик для включения лампы освещения домофона размещают на потолке козырька или над крыльцом. Большая зона срабатывания в данном случае не требуется, сам датчик направляют над дверью или непосредственно на входную зону.
• Датчик освещения прихожей подбирают исходя из числа входов. Для небольших прихожих с одной дверью лучше всего подходит угловой датчик, размещаемый напротив входа. При необходимости включения света в помещениях с 2-3 дверьми стоит купить потолочный встроенный светильник с углом обзора в 360 °. Также размещение на потолке считается оптимальным при освещении любых общих коридоров с несколькими дверьми, лестничных маршей и просторных холлов.
• В коридорах с длиной более 10 м (стандартная зона охвата бытовых моделей) устанавливается два датчика, равноудаленных друг от друга.
• При необходимости включения света в гардеробной, кладовой или над кухонной зоной стоит использовать бюджетный ИК-датчик, срабатывающий после открытия дверей или при движении руки под шкафами. В многолучевом барьере, в отличие от прихожих и коридоров, в данном случае нет необходимости, но зона датчика не должна перекрываться одеждой, мебелью, подвесными системами хранения или другими предметами.

Нюанс: мнение, что потолочные датчики всегда лучше справляются с поставленной задачей внутри помещений ошибочно, их эффективность напрямую зависит от высоты стен. В помещениях со стенами ниже 3 м их зона охвата существенно уменьшается, и оптимальное место установки подбирается дольше, опытным путем. Размещенный в углу и незакрытый другими предметами датчик для таких помещений подходит лучше.

Правила

Нельзя не отметить, что для регулирования подачи света в сумерки и отключения его с приходом рассвета используют два вида устройства: фотореле и астротаймер.

Правило, по которому происходит функционирование датчиков уличного освещения, заключается в простой цепочке действий:

1. Деталь, которая реагирует на появление или отсутствие света, меняет свое сопротивление, когда меняется интенсивность света в округе. Как правило, выполнение этой функции возложено на фотодиод, резистор. В редких случаях симистор или тиристор.
2. Для того чтобы фотоэлемент сработал, через схему по регулировке подается специальный сигнал, который и попадает на транзистор.
3. Транзистор имеет в своем составе реле, которое размещается в нагрузочной сети, после полученного сигнала его контакты начинают получать нагрузку. И источник света приходит в активное состояние работы.

Если выразиться по-другому, простыми словами, то работа датчика света в фотореле происходит по тому же принципу, что и у выключателя. С одним лишь маленьким и незаметным отличием, что происходит процесс автономно, без вашего какого-либо особого вмешательства.

https://youtube.com/watch?v=ZPLpEDbUWxg

Как правильно подключить выключатель

Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.

Основные моменты, которые нужно учитывать при монтаже:

• обеспечение зоны обнаружения;
• защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
• подключение к электропроводке.

Установить своими руками

Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.

Маркировка клеммы:

• L – фаза (для проводов коричневого или красного цвета);
• N – ноль (синий провод);
• L со штрихом или стрелочкой, или буква А – для осветительного прибора;
• РЕ – защитное заземление.

Схемы подключения

Существуют несколько основных схем подключения датчиков к освещению:

• последовательная;
• параллельная;
• на несколько датчиков движения;
• с использованием магнитного пускателя.

При последовательном подключении управление освещением полностью передается на датчик движения.

В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.

Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.

В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.

Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.

Схема подключения к энергосберегающей лампе

Схема подключения к светильнику

Проверка и настройка после установки

На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:

1. LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
2. TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
3. SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
4. MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.

Обзор производителей и цен

Для правильного выбора датчика движения требуется знать два параметра – условия работы (наружной обзор или внутренний) и управляемая нагрузка (мощность светового прибора). Для удобства потребителей предлагаются отдельные датчики или светильники со встроенными сенсорами. Рассмотрим некоторые модели:

Модель	Фото	Характеристика
LED-FL-10	Комбинированный прибор для наружного обзора в 120⁰	Продукт от компании Евроэлектрик (EUROELECTRIC). Компактные размеры светодиодного светильника – 100*125 мм – со встроенными датчиками, позволяют установить прибор в незаметном месте, невидимым глазу злоумышленникам, не портящим общую концепцию интерьера. Мощность светового потока в 800 лм – всего 0,1 кВт. Угол обзора моделей от производителя позволяет приобрести и датчик движения для включения света на улице с требованием в 180–360⁰, и простую потолочную конструкцию для входной двери с параметром в 20⁰. Средняя цена – 940 рублей.
Feron / LX19B	Не отличим от бытового выключателя	Увеличенная мощность в 0,6 кВт позволяет работать датчику на расстоянии 9 м и при 120⁰ обзора. Подобный прибор, при его небольшой стоимости в 250 рублей годен для дачных домиков с сезонным проживанием. Лаконичный дизайн модели не привлекает внимания – внешне датчики напоминают обычные бытовые выключатели.
КОМТЕХ/ ДД-ИК 301	Универсальная модель, вписывающаяся в дизайн дома	Модель позволяет вести наблюдение за территорией в 180⁰. Минус варианта – в небольшом расстоянии – всего 6 м. Недостаток, однако, с лихвой компенсируется коэффициентом защиты – 44. Такому прибору нестрашны природные проявления. Интересный дизайн, вписывающийся в концепцию современного загородного дома. Цена небольшая – до 560 рублей
Technolight/ ST12	Оптимальный выбор для дачи и дома	По аналогии с предыдущей моделью, данный датчик движения для включения света имеет угол обзора до 180⁰, но с внушительным расстоянием – до 12 м. Это повышает шансы защиты – нарушители будут замечены ранее. Интересно исполнение в черно-белом дизайне. Приемлемая стоимость – 520 рублей – и высокий индекс защиты IP – позволяют назвать модель оптимальной при выборе.
ASD/ ДД-020B-W	Замаскированный в потолке из гипсокартона – это самостоятельный интерьерный предмет	Потолочный датчик движения с обзором в 360⁰, полностью компенсирующим небольшую дальность – 6 м. Высокая цена – 650 рублей – обусловлена небольшим энергопотреблением и стильным дизайном (под встроенный светильник).

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”

“При выборе руководствуются и иными параметрами детектора – исполнением (если требуется внутренний монтаж) и защитой от влажности (соответственно, внешний).”

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Датчик движения работает неправильно — ошибки подключения

1

Ложные
срабатывания нередко происходят при воздействии посторонних факторов. Например,
при неправильном размещении датчиков вблизи нагревательных элементов или на
улице, недалеко от деревьев.

При ветре и
движении веток, прибор будет срабатывать и каждый раз запускать освещение. Но
иногда подобное случается по причине неисправности внутренних компонентов.

Чтобы выяснить что же виновато в ложных срабатываниях, просто заклейте непрозрачной изолентой чувствительное окошко.

Если это ничего не изменит и прибор по прежнему будет самопроизвольно запускаться, тогда он однозначно вышел из строя и его пора менять.

2

С точки
зрения логики работы устройства, без разницы куда вы подключите фазу, а куда
ноль. Но с точки зрения безопасности, разрываться должен именно фазный
проводник.

То же самое
правило действует и при подключении любого патрона светильника.

Поэтому
здесь все делается аналогично. Заводите фазу именно на ту клемму, куда
предписано инструкцией.

3

Подобное может происходить при направлении постороннего луча света, от рядом расположенного светильника в чувствительный элемент.

Например, ближайшая лампочка накаливания, при отключении будет затухать не моментально, а постепенно. И ее нить остывая, по прежнему будет излучать инфракрасные волны.

Эти волны
уловит инфракрасный датчик и сработает на них, вновь запустив освещение. И так N-ое количество раз до бесконечности.

Поэтому
смотрите, чтобы свет от лампочек не бил напрямую в сам датчик, либо они
находились от него на удаленном расстоянии. Из-за этого их зачастую и прячут непосредственно
под корпусом светильника.

4

Вы должны не
забывать, что есть модели потолочные, а есть настенные.

У обоих устройств
диаграммы работ несколько отличаются. Угол обзора у них разный, а значит и
работать они будут не так как вы изначально планировали, порой включаясь в
самые неподходящие моменты.

5

Нельзя
ставить датчики движения направленные на окна, кондиционеры или монтировать их
на улице в сильно продуваемых местах.

Инфракрасный
фотоприемник расположенный внутри, чутко реагирует на любое тепловое излучение.
А значит сквозняк или ветер, привнося холодный воздушный поток, запросто могут
изменить интенсивность ИК-излучения в зоне действия прибора.

Он будет
срабатывать от каждого такого порыва, даже если поблизости нет движения и
человека. А еще он может срабатывать от бликов на стекле окна или отражении
солнышка в лужице.

Некоторые даже сталкивались вот с такой редкой проблемой. Датчик смонтирован в гипсокартонную стену, внутри которой, по тем или иным причинам, периодически появляется тяга и перемещение теплых потоков воздуха снизу вверх.

Так вот,
даже на такую казалось бы не очевидную вещь, эта штука может иногда
срабатывать.

6

Дело в том,
что это не просто прозрачное стеклышко, как многие думают. Это линза Френкеля.

Она специальным образом фокусирует ИК излучение за счет вогнутых сегментных зеркал.

А если у вас будет на внешней стороне грязь или вы случайно уроните корпус и на нем появится трещинка, то прибор начнет работать некорректно.

Источники – https://cable.ru, Кабель.РФ

Разновидности по типу обнаружения

В зависимости от типа обнаружения движущего объекта все датчики делятся на активные и пассивные. Учитываются их конструктивные особенности, точность измерения, диапазон частот. В каталоге магазинов представлено множество подвидов.

Пассивные

Особенность пассивных датчиков заключается в том, что они лишь принимают сигнал, не способны его излучать. Модели подобного типа применяются возле аэропортов, автовокзалов, в общественных местах. В 2019 году товары установлены в торговых центрах, в магазинах возле дверей.

При необходимости датчик можно связать с охранной сигнализацией, механизмом открывания дверей, осветительной техникой. Работа осуществляется за счёт сенсора, который активен, чувствителен к инфракрасному излучению. Также модели реагируют на изменение в температуре окружающей среде.

Активные

Датчики активного типа являются излучателем сигнала, и способны более точно определять наличие объектов на территории. Отслеживается температура, точное положение нарушителя в зоне. Сигнал из генератора может быть одно- либо двухпозиционным. Устройство безопасно в использовании, работает с волнами короче 1 мкм.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Ориентиры грамотного выбора

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

• высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
• при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
• Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Запрещено устанавливать лампы:

• на вибрирующие поверхности;
• около вентиляторов, кондиционеров;
• на глянцевых белых поверхностях стен;
• вблизи источников тепла — электрических радиаторов, ламп;
• на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

Выбор модели сенсора

Первым шагом надо выбрать тип сенсора. Радиочастотные (микроволновые) стоят недешево. Их устанавливают для контроля больших территорий (складов, стоянок для техники и т.д.). Учитывая вредность электромагнитного излучения, для бытовых целей и производства небольшого масштаба применяют ультразвуковые и инфракрасные сенсоры. Первые чувствительнее, более помехоустойчивые, но и более дорогие. К тому же ультразвук могут слышать домашние животные, и это может вызывать у них чувство дискомфорта (есть недоказанная практикой версия, что ультразвук отпугивает мелких грызунов и насекомых). По этой причине в жилых помещениях и офисах применяют инфракрасные датчики. К тому же они дешевле. Другие критерии выбора сенсора:

1. Дальность действия. Должна быть не меньше расстояния до дальней точки контролируемой зоны. За большую дальность переплачивать нет смысла.
2. Угол контроля. Сенсоры потолочного типа в горизонтальной плоскости контролируют зону раскрывом в 360 град. Настенные – 180 и меньше (в силу конструктива). У настенных датчиков желателен контроль антивандальной зоны (снизу от сенсора) – оттуда злоумышленники могут вывести прибор из строя.
3. Коммутируемая мощность. Если она недостаточна для управления существующей нагрузкой, придется ставить реле-повторители.
4. Напряжение питания. Если отличается от 220 вольт, придется организовывать дополнительные источники питания.
5. Степень защиты. Должна обеспечивать работоспособность устройства в выбранном месте – в помещении или на улице.

Дальность действия популярных детекторов движения

Детектор движения	Принцип действия	Дальность,м
Smartbuy потолочный	ИК	6
REXANT ДДС 03 11-9211	ИК	12
REXANT 11-9215	ИК	9
REXANT ДДПМ 02 11-9217	РЧ	10
TDM ДДМ-01 SQ0324-0015	РЧ	8

Также есть другие характеристики для выбора сенсора (цвет, потребляемая мощность, время отпускания и т.д.), но они принципиального значения для подключения и установки не имеют.

Ответы на 5 часто задаваемых вопросов об установке времени срабатывания

Часто люди задают вопросы о времени, которое следует установить на приборе. Обязательно нужно установить правильное время срабатывания.

1. Датчик света, что ставится на лестницу, необходимо ставить на несколько минут, поскольку больше на площадке мало кто задерживается. Времени должно быть достаточно, чтобы, к примеру, найти ключи и открыть ими дверь.
2. При установке в подсобном помещении следует ставить время в 15 минут, ведь в этой комнате нужно что-то найти, а после вынести.
3. Необходимо установить задержку срабатывания после того, как датчик зафиксирует движение. Чтобы правильно установить эту величину, следует узнать скорость передвижения человека. К примеру, если хозяин квартиры быстро пересекает коридор, то следует составить сокращенный параметр, называемый «Time».
4. Регулятор «Lux» необходимо отрегулировать так, чтобы прибор включался, когда освещения становится меньше.
   Если комната имеет очень много окон, через которые распределяется дневной свет, необходимо оснащать помещение исключительно тем датчиком, что имеет регулятор «Lux».
5. Чувствительность устройства определяется параметром «Sense». На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. Поэтому в той ситуации, когда устройство срабатывает в неподходящий момент, необходимо понизить его чувствительность. О повышении нужно задумываться, когда датчик не срабатывает, когда человек проходит мимо него.

Назначение и применение

Изначально датчиками движения пользовались с целью охраны территории внутри и снаружи здания. Позднее область применения распространилась на частный сектор. Современные технологии позволяют контролировать освещение с помощью различных подобных устройств.

Охранные системы

Используемые приборы для охраны территории при срабатывании могут включить освещение, видеокамеры и сигнализацию. В помещении устанавливают чаще ИК детекторы, которые настраивают на контроль открытого пространства. Однако для узких коридоров лучше выбирать УЗ или радиоволновое устройство.

Снаружи применяются датчики, срабатывающие на тепловое излучение и комбинированного типа. Для охраны периметра актуальнее выбирать активные.

Что касается автомобильных охранных систем, то здесь важна компактность. Этот параметр имеют ультразвуковое и радиоволновое оборудование.

Управление освещением

Для включения света применяются, как правило, пассивные датчики, реагирующие на тепловое излучение. Главным параметром для выбора считается дальность действия. Она составляет 12 м.

Угол обозрения может быть разным. Срабатывание происходит только, когда человек находится в контролируемой зоне. Если встроен датчик освещения, то в светлое время дня освещение не включается. Это позволяет сэкономить на затрачиваемом электричестве.

В системах умного дома

Управление различных технических устройств, которыми оснащен дом, осуществляется посредством пульта или мобильного телефона. Для этого устанавливаются различного рода датчики.

Приборы, реагирующие на движение, функционально предназначены для включения света и охраны территории. Любые изменения в системе безопасности фиксируются видеокамерами, которые автоматически направляются в зону движения. Владелец и охранник параллельно получает сигнал об этом.

Освещение может быть настроено в двух вариантах:

• выключение происходит через настраиваемый промежуток времени;
• свет горит в течение всего периода нахождения человека в зоне действия датчика.
