Выбираем двухконтурный газовый котел

Плюсы и минусы

К достоинствам напольных котлов следует отнести:

  • отсутствие ограничений по мощности агрегата;
  • прочность, надежность всех узлов и деталей;
  • простота установки;
  • стабильность работы, способность поддерживать заданный режим независимо от внешних условий;
  • отсутствие излишних дополнений;
  • мощные модели могут соединяться в каскад до 4 единиц, образуя тепловые узлы высокой производительности.

Недостатками напольных конструкций считаются:

  • большой вес, размер;
  • необходимость отведения отдельного помещения;
  • для атмосферных моделей необходимо подключение к общедомовому дымоходу

Конструкционные характеристики

Отопительный прибор состоит из двух теплообменников (для отопления и горячей воды), регулировки температуры и горелки. Такое строение обеспечивает качественную и надежную работу оборудования и легкость в эксплуатации.

Благодаря двум контурам система обеспечивает весь дом отоплением и постоянной горячей водой. В целях безопасности отопительный котел перекрывает подачу газа, если пламя отсутствует.

Виды котлов

Настенные двухконтурные котлы отопления могут встречаться в двух видах:

  • битермические;
  • дуотермические.

Первый тип представляет собой конструкцию из двух стальных трубок, расположенных одна в другой. Внутренний контур обеспечивает горячее водоснабжение, внешний – отопление. Такая система очень эффективна. Дуотермические котлы состоят из двух контуров теплообмена. В каждом резервуаре есть прочная трубка из меди, которая, нагреваясь, отдает тепло в обе системы (ГВС и отопление). Тогда расход тепла минимизирован.

Мощность

Выбирая отопительный прибор, особое внимание нужно уделить показателям мощности. Традиционно норму можно рассчитать по формуле: 1 кВт х 10 м2. Двухконтурный котел должен иметь мощность не менее 24 кВт

Это обеспечит комфортные условия в любое время года

Двухконтурный котел должен иметь мощность не менее 24 кВт. Это обеспечит комфортные условия в любое время года.

Не стоит беспокоиться о чрезмерном расходе топлива, если площадь квартиры меньше 240 м2: устройство затрачивает ровно необходимое количество газа для обогрева помещения.

Объем бака и тип горелки

Средний объем бака для воды составляет от 30 до 60 л. Если расход воды гораздо больше (актуально для частного дома), нужно устанавливать дополнительный бойлер. Стандартный котел обеспечивает до 15 л горячей воды при температуре 35С°. Конструкция рассчитана таким образом, что даже в холодное время года температура будет настроена на максимальный комфорт.

В современном оборудовании для отопления применяют два типа горелок: открытая и принудительная. Наиболее экономичный первый вариант, поскольку на него затрачивается минимальное количество энергии.

Теплообменник и расход газа

Главным критерием при выборе теплообменника является материал. Самым распространенным металлом считается чугун. Ему свойственна долговечность (при правильной эксплуатации) и высокая теплопроводность. Большой вес металла и хрупкость – основные недостатки устройства отопления. Стальные теплообменники более легкие, надежные, а при хромировании еще и устойчивы к коррозии.

Расход газа связан с мощностью котла. Чем больше мощность, тем выше потребность в топливе, а значит, устройство будет затрачивать больше газа.

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом. Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т

е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.

Принцип подключения двухконтурного котла

На схеме выше условно показан сам котел (поз. 1) и подведенная к нему линия энергоснабжения (поз. 2) – газовая магистраль или же силовой кабель, если речь идет об электрическом агрегате.

Один замкнутый в котле конур работает исключительно на систему отопления – из агрегата выходит труба подачи разогретого теплоносителя (поз. 3), который отправляется на приборы теплообмена – радиаторы, конвекторы, теплые полы, полотенцесушители и т.п. Поделившись своим энергетическим потенциалом, теплоноситель возвращается в котел по трубе обратки (поз. 4).

Второй контур – это обеспечение горячей водой для бытовых надобностей. Этот конур постоянно подпитывается, то есть котел подключен трубой (поз. 5) к холодному водопроводу. На выходе же труба (поз. 6), по которой разогретая вода передается на точки водопотребления.

Контуры могут быть в очень тесной компоновочной взаимосвязи, но нигде не пересекаются своим «содержимым». То есть теплоноситель в системе отопления и вода в водопроводной системе не смешиваются, и могут даже представлять совершенно разные с точки зрения химии субстанции.

Схема работы котла только в режиме отопления

Желтая стрелка показывает поток газа к газовой горелке (поз. 1), над которой располагается первичный теплообменник (поз. 3). Циркуляционный насос (поз. 5) обеспечивает движение теплоносителя по трубам от обратки контура отопления через теплообменник — к трубе подачи и обратно в контур (синие стрелки с переходом в красные). Движение теплоносителя через вторичный (поз. 4) теплообменник не происходит. Так называемый «клапан приоритета» —- электромеханическое клапанное устройство или трёхходовой кран с сервоприводом (поз. 7), перекрывает «малый круг», открывая «большой», то есть через контур отопления со всеми его радиаторами, теплыми полами, конвекторами и т.п..

На схеме, помимо упомянутых узлов, обозначены цифрами и другие важные части конструкции котла: это группа безопасности (поз. 9), которая обычно включает манометр, предохранительный клапан и автоматический воздух отводчик, и расширительный бак (поз. 8). К слову, эти элементы хоть и обязательны для любой закрытой системы отопления, но могут конструктивно и не входить в устройство котла. То есть часто они просто приобретаются отдельно и «врезаются» в общую систему.

Изменения, происходящие при пуске горячей воды

Если отрыли кран горячей воды, то по трубе началось перемещение воды (голубые стрелки), на что сразу реагирует турбина датчика потока (поз. 6). Сигнал этого датчика обрабатывается блоком управления, откуда на трехходовой кран (поз. 7) передаётся команда на смену положения клапанов. Теперь открыт «малый» круг и «закрыт» большой, то есть теплоноситель устремляется через вторичный теплообменник (поз. 4). Там происходит отбор тепла у теплоносителя и передача его горячей воде, уходящей к открытой точке потребления. Циркуляция теплоносителя в системе отопления на это время приостанавливается.

Как устроен газовый котел

Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.

Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:

  • Горелка;
  • Теплообменник;
  • Расширительный бак;
  • Газовый клапан;
  • Система автоматики.

Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).

Горелка

Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:

  • Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
  • Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.

По возможности регулировки мощности горелки делятся на три класса:

  • Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
  • Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
  • Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.

Теплообменник

Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.

Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.

Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.

Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:

  • При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
  • Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
  • Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.

Расширительный бак

При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.

Газовый клапан

Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.

Система автоматики

Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:

  • Датчики температуры (по их показаниям регулируется модулируемая горелка);
  • Датчики газового блока — контролируют давление в топливной магистрали;
  • Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
  • Средства самодиагностики.

Устройство и принцип работы

Современный двухконтурный газовый теплогенератор представляет собой довольно сложную конструкцию, включающую в себя множество отдельных элементов, слаженную работу которых обеспечивает электронный блок управления.

Конструкция газового котла

Независимо от эксплуатационных характеристик, двухконтурная установка состоит из следующих основных модулей:

  • Газовой горелки, которая может быть установлена как в открытой, так и в закрытой камере сгорания. Благодаря именно этому элементу, происходит нагрев теплоносителя в отопительном контуре и контуре ГВС. Автоматическая система управления (АСУ) регулирует интенсивность сгорания топлива, что позволяет поддерживать температуру теплоносителя в заданных пределах.
  • Камеры сгорания, открытого или закрытого типа. При использовании закрытой камеры над ней располагается вентилятор, обеспечивающий подачу воздуха в зону горения и удаление продуктов сгорания.
  • Циркуляционного насоса, с помощью которого осуществляется принудительная циркуляция теплоносителя по отопительному контуру и трубопроводам ГВС.
  • Трехходового клапана, предназначенного для переключения агрегата на контур ГВС.
  • Основного теплообменника. Этот элемент располагается в камере сжигания над газовой горелкой. При прохождении теплоносителя по внутреннему сечению теплообменника происходит интенсивная передача тепловой энергии от стенок теплообменника теплоносителю. В современных газовых котлах этот модуль может быть изготовлен из нержавеющей или оцинкованной стали, в некоторых моделях премиум класса используются медные теплообменники.
  • Вторичного теплообменника, обеспечивающего нагрев проточной воды.
  • Автоматической системы управления, регулирующей интенсивность горения, температуру теплоносителя. Именно электронный блок управления обеспечивает своевременный розжиг горелки, включение и отключение элементов агрегата, обеспечивает возможность автономной работы котла.

Патрубки подачи холодной воды, газа, отвода горячей воды и теплоносителя отопительной системы расположены на нижней панели корпуса прибора.

Принцип работы двухконтурного газового теплогенератора

Отличительной особенностью двухконтурных котлов является то, что смешивание теплоносителя с проточной водой контура ГВС невозможно ни при каких обстоятельствах. Заполнение отопительной системы теплоносителем производится через специальную горловину, а подогрев проточной воды осуществляется за счет циркуляции части теплоносителя во вторичном теплообменнике.

Поскольку одновременное функционирование агрегата в двух режимах невозможно, рассмотрим работу системы в режиме отопления и в режиме горячего водоснабжения.

Режим отопления

Если котел подключен к отопительному контуру, суть его работы сводится к следующему: циркуляционный насос обеспечивает перемещение теплоносителя по трубопроводам отопительной системы. При включении газовой горелки происходит постепенный нагрев теплоносителя за счет интенсивного теплообмена со стенками теплообменника. По достижению заданных температурных параметров электронный блок управления перекрывает подачу газа. При снижении температуры в отопительной магистрали происходит повторный розжиг горелки.

При наличии в доме температурного датчика АСУ будет корректировать работу системы с учетом полученных от него данных. Все тепло выделяемое горелкой, в этом случае, расходуется на отопительный контур, а положение трехходового клапана исключает попадание теплоносителя во вторичный теплообменник. В зависимости от типа камеры сгорания отработанные газы могут выводиться как через естественный дымоход, так и принудительно.

Режим ГВС

Для перехода в режим подачи горячей воды достаточно открыть кран смесителя, при этом трехходовой клапан перекрывает циркуляцию теплоносителя по отопительной магистрали, а АСУ разжигает газовую горелку.

Трехходовой клапан обеспечивает поступление нагретого теплоносителя в теплообменник ГВС, где и происходит передача тепловой энергии от стенок теплообменника проточной воде. При закрытии крана трехходовой клапан возвращается в исходное положение, и установка переходит в отопительный режим, рассмотренный выше.

Однако следует помнить, что в случае длительной работы в режиме ГВС возможно снижение эффективности отопительной системы.

На чем можно экономить при использовании газового котла

Грамотный монтаж

Эксперты также сходятся во мнении, что эффективная, надежная и экономная работа котла возможна только при правильной организации не только монтажа самого котла, но и всей отопительной системы

Кроме того, важно учесть все меры, предупреждающие выход оборудования из строя, поскольку ремонт, сервисное обслуживание газовых котлов – это тоже значительные материальные расходы, которые в свою очередь тоже можно сократить, своевременно обращаясь в сервисный центр газовых котлов, а также оформив договор на обслуживание газового котла

Выбор газового котла

Средством экономии является и сам выбор котла

Дешевый, подороже, с автоматикой или без, на чем можно выиграть в самом начале и в последующей эксплуатации – все это важно учесть и просчитать. Ярким примером неоднозначности расчета экономии на отоплении может стать приобретение котла типа АГВ (аппарат газовый водонагревательный), под которым подразумевается самый дешевый вид котла старого, советского, образца с примитивной автоматикой. Стандартно газовый котел АГВ имеет очень низкую цену, но и низкий КПД, зато не нуждаются в электричестве

Только точный просчет поможет определить степень экономии при использовании данного прибора. Про отечественные газовые котлы можно прочитать в нашей статье «Газовые котлы российского производства: разновидности и свойства»

Стандартно газовый котел АГВ имеет очень низкую цену, но и низкий КПД, зато не нуждаются в электричестве. Только точный просчет поможет определить степень экономии при использовании данного прибора. Про отечественные газовые котлы можно прочитать в нашей статье «Газовые котлы российского производства: разновидности и свойства» .

Важно также определиться с потенциальными проблемами тех или иных котлов при выборе оптимальной модели. Например, газовый котел МОРА неисправности будет терпеть постоянно вплоть до выхода из строя в условиях нестабильности электрического напряжения, при малейших ошибках настройки и недостатке воды в системе. А на газовый котел Мастер Газ Сеул отзывы на первый взгляд, противоречивые, однако они дают информацию об уязвимых местах данной модели – накапливание отходов горения в котле, что приводит к шумной работе вентилятора, течи и нестабильной температуре воды при подаче, при этом со своей основной функцией, обогревом, данная модель справляется исправно

А на газовый котел Мастер Газ Сеул отзывы на первый взгляд, противоречивые, однако они дают информацию об уязвимых местах данной модели – накапливание отходов горения в котле, что приводит к шумной работе вентилятора, течи и нестабильной температуре воды при подаче, при этом со своей основной функцией, обогревом, данная модель справляется исправно.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как грамотно рассчитать мощность газового котла? Что делать, если задувает газовый котел ветром? Как правильно произвести подсоединение газового котла к системе отопления? Монтаж газового котла: что надо знать?

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

В чем разница между двухконтурными и одноконтурными котлами

Принципиальной разницей между одно- и двухконтурными котлами является функционал агрегатов.

Если первая группа оборудования предназначена только для питания теплоносителем отопительного контура, то вторая, помимо обогрева дома, выполняет дополнительную задачу — подготовку горячей воды для бытовых нужд.

Как следует из самого названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом, основной (базовой) функцией для обеих групп котлов является нагрев теплоносителя для системы отопления.

Ее обеспечивают основные узлы конструкции — газовая горелка и первичный теплообменник, который встраивается в отопительный контур совместно с циркуляционным насосом.

Функция нагрева горячей воды является дополнительной — она обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, который на выходе из основного теплообменника поступает во вторичный, пластинчатого типа.

Он выполняет нагрев воды в проточном режиме, что создает некоторые ограничения в потреблении — чем сильнее водоразбор, тем меньше успевает нагреваться поток воды.

Некоторые модели могут быть настроены на приоритет того или иного контура, когда при активном потреблении горячей воды снижается температура в отопительной системе или, наоборот, падает температура ГВС.

Для решения проблемы с эффективным распределением тепловой энергии между двумя контурами был создан совмещенный, или битермический теплообменник. Он представляет собой змеевик, свернутый из трубы коаксиального типа.

Наружный объем занимает теплоноситель, а внутренний — горячая вода. Нагрев происходит одновременно, потерь на передачу тепла не возникает. эффективность такого устройства намного выше.

Однако, специалисты отзываются о битермических теплообменниках сдержанно, поскольку они довольно быстро заполняются изнутри известковыми отложениями, которые чрезвычайно сложно удалить.

Промывка такого теплообменника представляет собой трудоемкую и малоэффективную процедуру, а замена обходится в слишком большие суммы.

Это заметно ограничивает спрос на модели с совмещенным теплообменником, хотя повышенную эффективность этих агрегатов никто не отрицает.

Для более наглядного отображения разницы между конструкцией одно- и двухконтурных котлов составим таблицу:

Функции и возможностиОдноконтурныеДвухконтурные
Нагрев теплоносителя++
Подготовка ГВС+
Количество теплообменников12 или 1*
Возможность соединения в каскад+
Ограничения мощности агрегата+
Потери тепловой энергииНезначительныеСредние

*для двухконтурных котлов с битермическим теплообменником

Газовые котлы по способу тяги

Организация дымоотвода по принципу естественной тяги — традиционная схема, пришедшая в теплотехнику с древних времен, начиная от очага и русской печи. Движение уходящих газов по каналам происходит благодаря разности плотности между горячими топочными газами и холодным атмосферным воздухом.

Температурный напор создает разрежение в топке, в связи, с чем из помещения в область горения поступает воздух в объеме необходимом для полного сгорания.

Сегодня этот способ не может считаться эффективным, обычно его используют в котлах малой мощности или при наличии в доме старой системе дымоотвода.

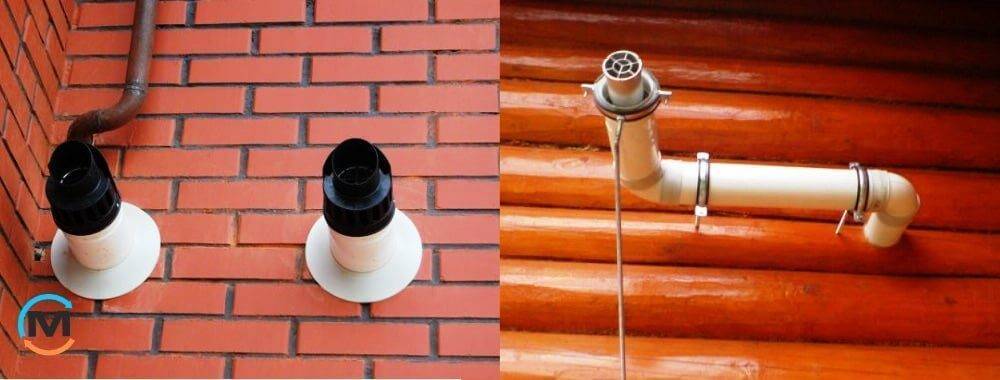

Поэтому в более совершенных газовых котлах применяется система под наддувом, обеспечиваемая дутьевым вентилятором в закрытом топочном пространстве с применением коаксиального дымопровода.

Для котлов высокой мощности используют не только дутьевой вентилятор для подачи воздуха в топку, но и дымосос, откачивающий котловые газы, устанавливаемый за котлом перед дымовой трубой.

Критерии выбора газовых котлов

Когда решение об установке теплового оборудования принято в пользу настенного газового котла — самое время подробней ознакомиться с основными критериями выбора.

Мощность теплового газового оборудования рассчитывается исходя из площади жилого помещения. При этом учитывается количество стен, высота потолков, размеры окон,  количество выходов, климатическая зона, роза ветров.

В качестве исходных данных возьмем следующие нормативы: для обогрева помещения площадью 10 м2, расположенного в средней полосе, необходимо затратить 1 кВт тепловой энергии.

Для учета климатической зоны используем коэффициенты:

Климатическая зонаКоэффициент
Северо-запад1,5-2,0
Подмосковье1,2-1,5
Средняя полоса1,0-1,2
Южные регионы0,7-0,9

Если в планах использовать котел не только на обогрев помещения, но и на нагрев воды — необходимо добавить еще 20-25 %.

В морозы потребление энергии может увеличиваться, поэтому добавляем еще 10 %.

При работе оборудования на полную мощность срок его эксплуатации сокращается, поэтому берем запас в размере 20%.

В качестве примера рассчитаем необходимую мощность для нагрева воды и отопления жилого дома площадью 77 м2, с высотой потолков 2,65 м, расположенного в северо-западном регионе.

  1. Рассчитаем мощность по площади: 77 м2/10 м2=7,7 кВт.
  2. Учтем поправочный коэффициент для региона: 7,7×1,5 = 11,5 кВт.
  3. Для нагрева воды добавим 25%: 11,5+2,87=14,37 кВт.
  4. Учтем повышение потребления в холода (10%): 14,37+1,43=15,8 кВт.
  5. Добавим запас мощности (20%): 15,8+3,16=18,96 кВт.

После округления получаем необходимую мощность теплового оборудования 19 кВт.

Котлы бывают 1 и 2 контурные.

Одноконтурные котлы устанавливают для обогрева. Если со временем возникает необходимость нагрева воды — можно присоединить к котлу бойлер, но следует учитывать, что нагрузка на теплоноситель возрастет.

Двухконтурные газовые котлы помимо обогрева обеспечивают горячей водой.

Сделать использование газового оборудования комфортнее, а так же  позаботиться о безопасности и сэкономить средства поможет встроенный автоматический режим управления. Он позволяет настроить работу котла таким образом, что при отсутствии жильцов он будет функционировать с минимальными энергетическими затратами, а за некоторое время до их возвращения вернётся к стандартному режиму.

Самый простой вариант — управление одной кнопкой. Усовершенствованные модели обладают несколькими режимами регулирования мощности. Продвинутые аппараты оснащены модулятором, который регулирует работу горелок в зависимости от заданной температуры и расхода воды.

Система защиты предупреждает все неполадки во время работы настенного газового котла: при скачках напряжения или отключении электроэнергии гасит пламя горелки и прекращает подачу газа. При поломках выводит информацию на дисплей.

Устройство

Двухконтурный котел состоит из следующих узлов:

  • Газовая горелка. Она выполняет основную функцию — является источником тепла.
  • Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
  • Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
  • Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
  • Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
  • Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
  • Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
  • Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.

Преимущества и недостатки оборудования

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.

Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.

Плюсы и минусы одноконтурных агрегатов

Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.

А, кроме того, одноконтурные котлы:

  • более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
  • проще в обслуживании, что также вызвано конструктивными особенностями;
  • дешевле.

Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.

Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир

Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов

У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.

В результате его совместная эксплуатация с одноконтурным котлом приводит к:

  • большим затратам на покупку, монтаж, обслуживание;
  • ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
  • большей нагрузке на проводку.

Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.

Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.

Достоинства и недостатки двухконтурных котлов

Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом

Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.

Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.

Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.

Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.

При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам

Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
