Дымогенератор для холодного копчения своими руками: чертежи, инструкции и советы

Зольник и колосниковая решетка

Как можно увидеть на фото выше, нижняя часть камеры сгорания оснащается колосниковой сеткой или решеткой. Это обязательный элемент установки, который служит для поддержания щепы, еще не успевшей прогореть.

Поверх колосниковой решетки в корпусе камеры сгорания проделывается отверстие для розжига щепы (диаметром 8-10 мм). В процессе работы отверстие розжига будет выполнять функцию поддувала. Одинаково распространены дымогенераторы как с одним, так и с двумя (противоположными) отверстиями поддувала. Если щепа будет прогорать слишком быстро, одно из отверстий в любой момент можно закрыть.

Объем и высота зольника рассчитываются, исходя из количества пепла, образующегося в процессе работы. Как показывает практика, даже при длительном копчении пепла в зольнике скапливается очень мало: 1-2 спичечные коробки. Поэтому высота зольника может быть равна и 5-ти, и 3-м сантиметрам. Этого будет вполне достаточно для однократного копчения (для одной загрузки щепы).

Отверстие розжига, расположенное над колосником – это классический вариант конструкции дымогенератора. Кто-то располагает поддувало непосредственно в камере зольника. Принципиальных отличий в работе дымогенератора в этом случае не отмечается.

Tolyattinets

У меня отверстие для розжига находится ниже колосника. Сам зольник высотой где-то 3 см (от нижней крышки до колосника).

Раз уж зашла речь о расположении отверстий, определим правильное местоположение выходной трубы, которая будет служить для отбора дыма из камеры сгорания. С этим нам поможет опыт пользователей портала. Считается, что 5 см – это оптимальное расстояние от колосниковой решетки до центра выходного отверстия (актуально для устройств с нижним отбором дыма). В пользу обозначенного параметра говорит и успешный практический опыт, и «холодные» теоретические расчеты.

a-nry Пользователь FORUMHOUSE

В первых дымогенераторах описанной конструкции выходную трубу делали на расстоянии 50 мм от наглухо заваренного донышка. Поддувало располагалось в той же плоскости, но было развернуто на 90°. Думаю, что эта необходимость связана с накоплением золы, ведь если зола перекроет поддувало или выход, тяги не будет вовсе. По этой причине я у себя и сделал зольник.

Зольник лучше сразу делать в форме съемной нижней крышки. Впоследствии ее легко можно будет отсоединить, чтобы почистить дымогенератор.

Некоторые люди стремятся защитить выходное отверстие дымогенератора специальной сеточкой (чтобы из камеры сгорания в дымоход не попадали опилки, зола или не прогоревшая щепа). Делать этого не нужно, ведь наличие дополнительных элементов может привести к закоксовыванию отверстий или к зависанию щепы. Максимум, что можно сделать для защиты выходного отверстия – это установить над ним небольшой козырек.

a-nry

Выходное отверстие под резьбу 3/4 дюйма ничем не перекрывается. Новый ДГ сделан из нержавейки от дымохода (d=110мм, L=500мм). С двух сторон установлены крышки. В нижней крышке находится зольник и отдельное отверстие для запала. На выходное отверстие сделал внутренний «козырек» от засора мелкой фракцией. Тестовый запуск прошел на опилках: прогорело все – чисто и без зависаний.

Стальная водогазопроводная труба под резьбу ¾ дюйма – это лучший материал для системы каналов, соединяющих дымогенератор с коптильной камерой. В этом вопросе мнения пользователей FORUMHOUSE сходятся практически на 100%.

Генератор дыма для холодного копчения

Вариантов изготовления самодельного дымогенератора существует огромное количество. В классическом эжекторном исполнении это достаточно простой по устройству аппарат, в котором нет сложных деталей и элементов.

Необходимо лишь изготовить камеру из жаропрочного материала, где будет тлеть древесина, приладив к ней компрессор для нагнетания воздуха. И все, проще некуда.

При желании дымопроизводящую установку можно дополнить подающим опилки шнеком с электродвигателем. Такая автоматизация упростит процесс копчения, однако и усложнит генератор. Если коптильню в планах использовать изредка, то лучше обойтись без подобных усовершенствований.

Длительность холодного копчения может превышать сутки, а одной загрузки опилок в небольшой ручной дымогенератор обычно хватает на пару часов

Если продуктов для обработки много, то установку генерации дыма рекомендуется делать побольше и помощнее либо дополнять автоматическим шнеком.

Холодное копчение подразумевает длительное окуривание мяса и/или рыбы дымом при температуре 20–40 °С. Это довольно затратная по времени термообработка, но результат по вкусу и качеству продукта получается очень схожим. При этом “холодный” вариант не требует обустройства вместительной коптильни и печки для поддержания огня.

Особенности устройства и принцип действия

Основу дымогенератора холодного копчения составляет бункер, наполненный древесной щепой. Опилки внутри него после розжига тлеют и дают дым для подачи дальше в коптильную камеру, где развешены обрабатываемые продукты.

С одной стороны, тление древесины в этом устройстве не должно происходить слишком быстро. С другой стороны, нельзя также давать разгораться пламени, а выход дыма при этом должен быть в достаточном объеме.

Эжектор у дымогенератора может располагаться в верхней либо нижней части бункера – первый вариант требует более мощного компрессора, но и дает больше дыма

Если эжектор сделан снизу, то щепа прогорает гораздо полней, не “залипая” внутри на стенках бункера. Все дело здесь в образующемся при тлении конденсате. Когда выход дыма сделан сверху, то конденсатные капли стекают вниз по внутренней поверхности генератора и смачивают опилки. В результате часть из них не прогорает и остается внутри.

В качестве топлива для дымогенератора используются:

  • щепа;
  • опилки;
  • брекеты;
  • ветки.

Обычно это древесина плодовых деревьев, которая при сгорании дает “вкусный” дым, придавая дополнительный аромат готовому продукту на выходе.

Чаще всего при холодном копчении используют:

  • ольху;
  • черемуху;
  • можжевельник;
  • березу;
  • дуб;
  • клен;
  • яблоню, грушу и вишню.

Кора ольхи придает копченостям горечь, поэтому ее надо тщательно счищать перед закладкой топлива в бункер. Можжевельник дает приятный вкус и аромат. Однако его придется разбавлять другой древесиной, иначе конечный продукт будет иметь излишне резкий привкус.

С березы так же рекомендуется снимать бересту, чтобы мясо и рыба потом не горчили.

Конструктивные элементы самодельной коптильни

Классический эжекторный дымогенератор холодного копчения состоит из следующих элементов:

  1. Компрессор либо вентилятор.
  2. Камера-бункер сгорания топлива (тления щепы и опилок).
  3. Эжектор (узел подачи дыма из генератора в коптильную камеру).
  4. Зольник с колосниками.
  5. Сборник конденсата.

Также возможен вариант с использованием электрической плитки и кастрюли на ней со щепой внутри. Все эти элементы устанавливаются в бочку, вверху которой подвешивается мясо (или рыба). В этом случае зольник, вентилятор, конденсатосборник и эжектор отсутствуют.

Тление происходит за счет нагрева кастрюли, зола остается в ней, а дым естественным образом поднимается и коптит расположенные наверху продукты.

Если эжектор располагается сверху, то он служит дольше, так как в сравнении с размещенным снизу аналогом более удален от тлеющей древесины и менее подвержен воздействию высоких температур

Если эжектор разместить снизу, то в него могут попасть щепа и/или зола. В результате за ним придется тщательней следить при копчении, чтобы дым проходил через трубку без препятствий. Плюс его надо будет чаще и тщательней чистить.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Устройство дымогенератора для холодного копчения

Самый простой дымогенератор включает в себя:

  • камеру сгорания с поддувалом и патрубком;
  • крышку;
  • дымоход;
  • компрессор для аквариумных рыбок;
  • нишу для топлива.

У такой конструкции много плюсов. Дым, производимый этим генератором, – 25−30°C, а это оптимальная температура для холодного копчения. Благодаря компрессору стружка тлеет равномерно, сохнет по мере прогорания. Количество дыма в коптильной камере регулируется .

В общем, если вы не собираетесь производить копчености оптовыми партиями, а хотите сделать домашнюю коптильню холодного копчения с дымогенератором своими руками, этот вариант подойдет для вас.

Какие материалы понадобятся

  • Отрезок профильной трубы. За основу камеры сгорания подойдет профильная труба 90−100 мм, длиной от полуметра до метра. Чем больше объем трубы, тем дольше будет дымить. Размер может быть и больше, но тогда будет труднее производить очистку от золы и закладку топлива.
  • Труба ¾. Она понадобится для дымохода. Длина примерно 30−40 см.
  • Насос (компрессор) для аквариума. Подойдет маломощный компрессор 1.5 литра\мин.
  • Трубка. 1\4 дюйма, длина около 10 см.
  • Штуцер. К нему через трубку будет подключен компрессор.
  • Сетка. Подойдет любая мелкоячеистая (2−3 мм) металлическая сетка или перфорированная металлическая пластина. Главное, чтобы опилки не проваливались сквозь нее и толщина сетки не была слишком маленькой — может прогореть.
  • Отрезок арматуры. Пригодится для изготовления ножек.

Сборка

Установка решетки.

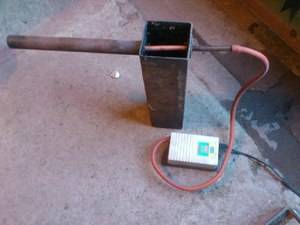

В профильной трубе, на расстоянии нескольких сантиметров от края, болгаркой делаем прорезь по двум противоположным сторонам трубы.

Из сетки вырезаем квадрат, соответствующий диаметру трубы, так, чтобы его можно было вставить в подготовленные пропилы. Вставляем сетку в пропилы у основания трубы.

Установка дымохода.

В противоположном конце трубы делаем два отверстия друг напротив друга. К одному отверстию привариваем трубу 3\4, к другому прикручиваем (или привариваем, кому как удобнее) штуцер, к которому потом присоединяется компрессор. Труба 3\4 и штуцер должны совпадать по центру. Затем нужно приварить тонкую трубку 1\4 к штуцеру. Она должна проходить через камеру сгорания и заходить в трубу 3\4 примерно на 1 см. Через эту трубку будет проходить воздух из компрессора, тем самым создавая тягу. Так выглядит генератор холодного дыма для копчения.

Крышка.

Из металлической пластины или из остатка трубы, которая использовалась под камеру сгорания (100\100), вырезаем квадрат чуть больше диаметра камеры. В центре делаем небольшое отверстие. Саморезом прикручиваем деревянную ручку. Чтобы крышка не съезжала, можно приварить по бокам немного металла 0.5 см.

Ножки.

Берем отрезок арматуры, разделяем его на четыре равные части. Привариваем к основанию по углам. Готово.

Проверка

Засыпаем сухую стружку в камеру для горения, оставив зазор между дымоходом и стружкой примерно 5 см. Включаем компрессор и поджигаем стружку снизу. Если технология соблюдена правильно и стружка не отсыревшая, дым начинает вырабатываться сразу.

Вот и всё. Дымогенератор для копчения работает.

Под коптильную камеру, где непосредственно и будут коптиться продукты, можно использовать любую большую железную или деревянную емкость. Хорошо подходит для этой цели металлическая бочка или пустой газовый баллон. Внутри устанавливаются несколько уровней решетки, на которую помещаются продукты. К емкости подсоединяется дымогенератор, и процесс пошёл.

Генератор холодного дыма для копчения может сделать каждый, имея желание и нужные инструменты.

Разберём основные ошибки приготовления блюд

  1. Неправильный засол. Чтобы продукты не испортились, они должны быть тщательно просолены. Для качественного просаливания берут 2-3% соли на каждый килограмм мяса или рыбы. Соль лучше брать нитритную или смесь из нитритной и поваренной. Так из продуктов лучше удаляется влага.
  2. Предварительное провяливание. В засоленном мясе много влаги, поэтому перед помещением в коптильню его следует просушить. Длительное вяление приведет к получению сухого продукта. Достаточно подержать мясо на проветривании 6-10 часов.
  3. Применение неправильной щепы. Использование влажного топлива приведет к появлению горького привкуса у копченостей. Такой же эффект возможен при слишком интенсивной работе дымогенератора, поэтому его производительность необходимо контролировать.

Учитывая эти простые советы, каждый сможет приготовить ошеломительные шедевры, которые порадуют своими вкусовыми качествами даже требовательных гурманов, а по стоимости выйдут в разы дешевле магазинных блюд.

Источники

  • https://aquatic-home.ru/dymogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami-chertezhi.html
  • https://AlkoDoma.ru/oborudovanie/dymogenerator-dlya-holodnogo-kopcheniya-svoimi-rukami.html
  • https://remboo.ru/stroitelstvo/pechi/samodelnyj-dymogenerator.html
  • https://HouseChief.ru/dymogenerator-dlya-kholodnogo-kopcheniya-svoimi-rukami-chertezhi.html
  • https://1pokopcheniyu.ru/dymogenerator/dlya-holodnogo-kopcheniya
  • https://svoimirykamiinfo.ru/dymogenerator-svoimi-rukami/
  • https://gidrukodeliya.ru/dymogenerator-svoimi-rukami
  • https://1-teplodom.ru/dymogenerator-svoimi-rukami-certezi-i-foto-posagovaa-instrukcia/
  • https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/kak-sdelat-dyimogenerator-dlya-xolodnogo-kopcheniya-svoimi-rukami
  • https://NashDymok.ru/smokesystem/chertezhi-dymogeneratora/

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

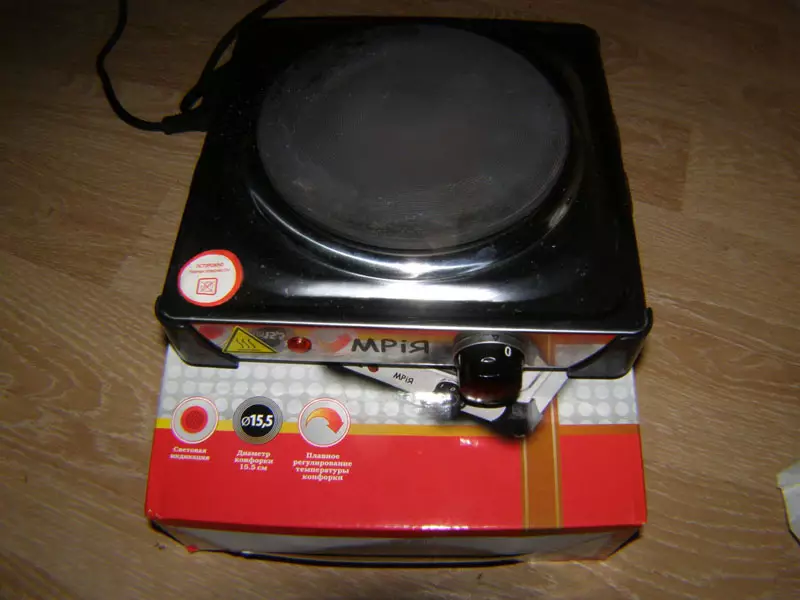

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Технические требования

Дымогенератор для коптильной предназначен для длительной работы, ведь копчение может продолжаться от одного часа до суток.

Технические требования могут быть оптимальными и для домашнего пользования.

  • расход электрической энергии не превышает четырех киловатт за сутки;
  • если нагревательный механизм достигнет необходимого температурного режима, он отключится. После остывания происходит автоматический запуск оборудования;
  • мощностью один киловатт измеряется нагревательный механизм;
  • емкость для опилок вмещает полтора килограмма. Такой объем опилок позволит коптильне беспрерывно трудиться около двух дней;
  • для работы оборудования необходима обычная бытовая розетка на двести двадцать вольт.
  • при камере сгорания объемом в один кубометр ее заполнит качественный и плотный дым;
  • дымогенератор обязан создавать дым с высокими показателями интенсивности;
  • требуется непрерывная передача дыма в камеру сгорания;
  • плюсом является тот факт, что не требуется постоянный контроль оборудования. Поэтому не стоит забывать о наличие правил пожарной безопасности и их соответствие;
  • опилки обладают невысокой стоимостью, в связи с этим рекомендуется заранее подготовить небольшой объем про запас. Это даст возможность при благоразумном использовании приумножить интервалы во время загрузок;
  • более сложная конструкция является в тоже время не такой надежной. Поэтому рекомендуется выбрать крайне простой для самостоятельного сооружения дымогенератора, который к тому же отлично приспособлен к длительным эксплуатациям.

Принцип работы генератора дыма

Основной принцип работы дымогенератора – пиролизное разложение древесины при недостатке кислорода. То есть, в этом устройстве происходит нагревание щепы и её тление без доступа воздуха. Генераторы являются закрытыми системами и могут различаться по конструкции. В заводских моделях вы встретите переключатели и механизм дозирования опилок, котроллеры температуры.

Самодельные устройства выглядят гораздо проще и требуют участия оператора, но их эффективность ничуть не ниже заводских аналогов

Устройства могут иметь различные размеры. Чем больше генератор, тем на больший объём коптильной камеры он рассчитан.
