Ендова кровли: устройство, монтаж своими руками, фото, видео

Как самому покрыть крышу железом

Профессия кровельщика-жестянщика (специалиста по металлическим кровлям) всегда высоко ценилась, и поверьте мне, не зря. Укладка фальцевой кровли своими руками возможна, но не стоит замахиваться на большие площади и сложные конструкции, лично я учился на небольшой бане, о чем собственно далее и буду рассказывать.

Иллюстрации	Рекомендации
	Готовим инструмент. Для монтажа фальцевой кровли вам понадобятся: Шиляйзин — это своеобразная подмостка, с ее помощью загибается металл в сложных местах; Киянка деревянная или резиновая; Рулетка; Обычный молоток; Пеликан — ножницы для продольной резки металла; Правые и левые ножницы по металлу; Щипцы для фрагментарного подгибания металла; Угольник; Специализированные щипцы для обжима одинарным и двойным стоячим фальцем. Кроме того вам еще понадобится шуруповерт с набором бит.
	Материалы: Фальцепрокатного станка у меня не было, поэтому я посчитал, сколько мне нужно картин, после чего съездил в ближайшую кровельную фирму и за небольшую плату в течение получаса мне все сделали.
	Для крепления листов еще понадобятся: Саморезы кровельные с прессшайбой, лучше сразу брать с цветными головками, в тон кровле; Гвозди кровельные оцинкованные для крепления кляймеров; Неподвижные кляймеры.
	Карнизная планка. Первой прикручивается отделка карнизной планки, в качестве отделки мы используем полосу из того же металла, что и кровля. Важный момент: перед креплением к карнизу край полосы (25–30 мм) загибается по всей длине, на фото этот козырек обозначен красной стрелочкой. Сама же полоса фиксируется на карнизе саморезами с прессшайбой (на них указывают желтые стрелочки), шаг фиксации 60–80 см.
	Крайняя картина. По правилам крайняя картина должна иметь с обеих сторон внутренние фальцы, но чтобы не платить лишнего я просто взял обычную картину и, выровняв наружный фальц, загнул его по краю обычными щипцами. К наклонной карнизной планке лист крепится металлическими полосками при помощи кровельных гвоздей: Отрезаете ножницами небольшую полоску (примерно 150х30 мм); Нижний край полоски прибиваете к наклонной карнизной планке; Верхний край полоски загибаете вокруг листа, как на фото, шаг около полуметра.
	Крепление кляймерами. Теперь с обратной стороны листа надеваете на внутренний фальц кляймер и прибиваете его к подкровельной обрешетке оцинкованными кровельными гвоздями, шаг около полуметра.
	Загибаем фальц. Следующая планка зацепляется за предыдущую, после чего фальц заворачивается и обжимается, выглядит это примерно так: На фото показано как наружный фальц следующей картины надевается на внутренний фальц предыдущей;



	Обустройство нижней кромки. Кровельное железо изначально крепится с напуском. Так вот, после того, как кровля обшита, нам нужно обустроить герметичный стык картин с отделкой карнизной планки: Карнизная планка у нас уже загнута, теперь мы отмеряем от края этого козырька порядка 20 мм, чуть подгибаем и обрезаем лишнее;

	В результате у нас получилось герметичное соединение между металлом карнизной планки и кровельными картинами. На карнизную планку потом будет навешиваться сливной желоб, но какой бы дождь ни был, влага под кровлю уже не проникнет. На боковом наклонном карнизе делаем наоборот: облицовку загибаем вокруг края картины (также как мы это делали с крепежными полосками), а потом обжимаем ее щипцами.
	Конечный результат.
	Звукоизоляция. За отсутствием опыта я в своей бане не учел проблему звукоизоляции, просто закрепил железо на подкровельную обрешетку. Теперь во время дождя я слышу барабанную дробь, но в бане это не сильно мешает, другое дело дом. Чтобы снизить шум, нужно изначально закрепить степлером на обрешетке слой звукоизоляции, к примеру, «Наноизол», «Технониколь» или хотя бы пенофол (вспененный полиэтилен).

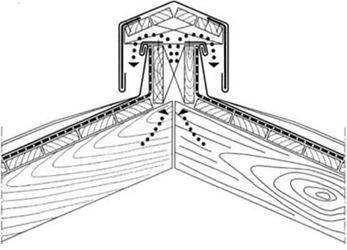

	Обустройство конька. Для таких конструкций, как фальцевая крыша конек нужно обязательно делать вентилируемым, иначе под ним будет скапливаться конденсат и стропила начнут портиться. На схеме слева показан принцип такого обустройства: Сверху на подкладках монтируются 2 доски; После чего на них крепится коньковый профиль, который покупается отдельно.

https://youtube.com/watch?v=EcuKVxLKOqY

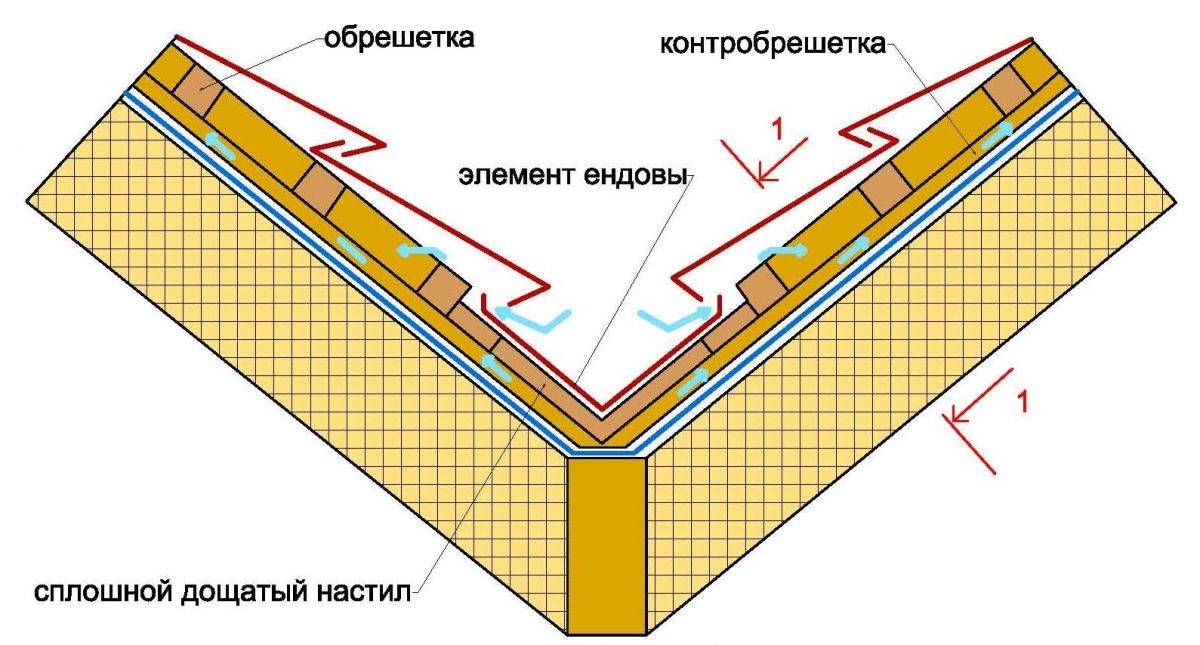

Схема устройства ендовы

Ендова — это один из наиболее важных и сложных элементов конструкции кровли. Линия сопряжения соседних скатов в процессе эксплуатации подвергается серьёзным климатическим нагрузкам. Во время дождя по ней стекает вода с соседних скатов, а зимой здесь скапливается снег.

Правильно смонтированная ендова не только защищает дом от непогоды и осадков, но и продлевает срок службы кровли.

Обычно ендова состоит из декоративной верхней планки, закрывающей стык двух скатов, и нижнего жёлоба, который находится под кровельным покрытием

Количество ендов зависит от конструктивных особенностей крыши, а также от наличия дополнительных мансардных окон.

В зависимости от особенностей конструкции крыши количество устанавливаемых ендов будет разным

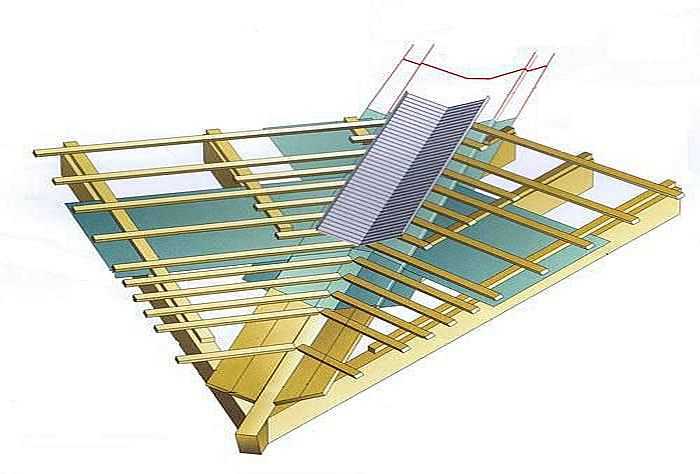

Конструкция ендовы подразумевает устройство основания в виде сплошной обрешётки, по которому прокладывается слой гидроизоляции, а также наличие нижнего и верхнего элемента. Нижняя планка ендовы выполняет функцию водосточного жёлоба, а верхний элемент служит в качестве декоративной детали, закрывающей стыки ската. Чаще всего эти элементы кровли изготавливают из металла. Самым качественным материалом для изготовления ендовы являются стальные листы с нанесёнными полимерными покрытиями и специальными напылениями. В некоторых вариантах конструкции верхняя часть ендовы не используется.

В зависимости от угла, образованного в месте соединения стыков кровли, выделяют три типа ендов:

Открытая конструкция ендовы — используется в кровлях с малым углом ската и подразумевает установку дополнительного гидроизоляционного слоя. Такой разжелобок удобен тем, что в нём накапливается меньше мусора, падающие на поверхность кровли осадки быстро стекают, а монтажные работы не займут много времени. Открытая конструкция менее эстетична, чем остальные типы ендов.
Ендова закрытого типа — применяется на крышах, имеющих крутые скаты, края которых близко расположены к жёлобу. Такая конструкция имеет красивый вид, она лучше защищает стыки кровли от попадания влаги.
Переплетённая ендова — по внешнему виду напоминает устройство закрытого типа. В этом случае места стыков кровли могут перекрещиваться, образуя сплошную поверхность. Переплетённый и закрытый тип конструкции разжелобка имеет больше недостатков, чем преимуществ, которые выражены в следующих критериях:
- переплетённая конструкция ендовы вызывает сложность в монтаже;
- на установку такого разжелобка потребуется больше времени;
- на такой крыше будет скапливаться мусор;
- во время таяния снега нижняя и верхняя планка ендовы будут способствовать образованию ледяных пробок.
  На скатах кровельного покрытия с закрытым типом ендовы часто скапливается мусор

Конструкция стропильной системы, которая служит основанием для монтажа планок ендовы, зависит от предполагаемого типа кровельного покрытия. В связи с этим выделяют несколько видов обрешёток для укладки планок ендовы:

Сплошная обрешётка применяется при монтаже мягкой кровли. В этом случае ендову изготавливают в виде сплошного покрытия из гидроизоляционных слоёв. Монтаж ендовы таким способом является наиболее простым.
Если в качестве кровельного покрытия для двускатной крыши будет использован шифер, профилированные листы или черепица, обрешётка будет иметь совершенно другой вид. Для её устройства используют 2 или 3 обрезные доски, которые монтируют вдоль стыков кровельного покрытия с шагом 10 см.
Обрешётка с дополнительными элементами. При использовании металлочерепицы к основным рейкам обрешётки могут устанавливаться промежуточные планки.
Деревянное основание под ондулин делается из двух досок шириной 10 см, которые монтируют с шагом 15–20 см. Такое основание не допустит провисания разжелобка.

Маленькие хитрости

Крепление металлочерепицы под ендову.

Доску для усиления обрешетки сплошной под ендову необходимо предварительно пропитать антисептическим влагозащитным средством, благодаря которому доска сохранит свою прочность на долгие года эксплуатации крыши, даже в случае попадания влаги на нее. Из «народных» средств широко применяют отработанное машинное масло, которое удовлетворяет всем требованиям качества обрешетки под ендову и к тому же имеет минимальную стоимость. Существуют и более дорогие средства для антисептической обработки обрешетки под нижнюю ендову и защиты от деревогрызущих насекомых, но их стоимость гораздо выше и опыта долгосрочной их эксплуатации не существует. Для пропитки одного кубометра древесины необходимо около 4-х килограммов сухого вещества, которое разбавляют водой и нагревают до 60-ти градусов. Затем древесину «купают» в этом растворе и укладывают на просушку.

Не следует забывать о пожарной безопасности. В засушливые знойные дни пропитка должна защищать древесину обрешетки ендовы от возгорания, чего не скажешь о пропитке отработанным машинным маслом. В жаркие летние дни повышается уровень опасности возгорания древесины или других легковоспламеняемых объектов.

Не будем исключать случаи, когда обрешетка ендовы используется в качестве основания обрешетки, при этом делая ее с просветами от пятидесяти сантиметров. Такая обрешетка, конечно, экономит большое количество древесины, пропитки, человеко-часов монтажа, монтажных материалов, но появляется опасность, что ендова может просесть под действием силы тяжести погодно-временных осадков и давления ветра.

Когда монтируется обрешетка сплошная под нижнюю ендову, следует придерживаться правил техники безопасности. Выполнять работы могут только высококвалифицированные специалисты с опытом работы на высоте в специальном обмундировании и в погодных условиях, позволяющий вести кровельный монтаж. Обвязка работников должна быть сертифицирована и проверена на прочность.

Разобравшись с основной частью работы по устройству обрешетки под нижнюю ендову, переходим непосредственно к монтажу поверхностного материала к коньку. Пошаговое описание (материал, к примеру, металлическая черепица):

Край листа металлочерепицы, который должен прилегать к ендове, крепим таким образом, чтобы линия среза черепицы находилась на 20-25 см выше ендового выхода на скат.
Герметиком состыковываем листы верхней части ендовы. Это сделать можно также и оцинкованными саморезами. Ендова от разрушающего воздействия влаги будет защищена, если качественно произведена фиксация, поэтому работу следует выполнять как можно усерднее.
Последний пункт – проложить обрезанные части листа вокруг области ендовы. Для того чтобы зафиксировать листы, специалисты предлагают использовать саморезы из нержавеющей стали. В этом случае металлическая черепица будет плотно закреплена именно в тех местах, где требуется.

Список требуемых материалов и инструментов:

ламинированные ДСП или ДВП;
слой деревянного настила;
антисептический раствор (или же отработанное машинное масло);
гвозди из нержавеющей стали;
контррейки;
карниз;
битум;
мастика;
коньковый брус;
шурупы 5×60 мм или 5×70 мм с полукруглой головкой из оцинкованной стали;
шурупы-саморезы крепления металлочерепицы;
дрель и другие строительные предметы по надобности.

Обрешетке под ендову можно придавать различные формы, в зависимости от макета построения крыши.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;
На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;

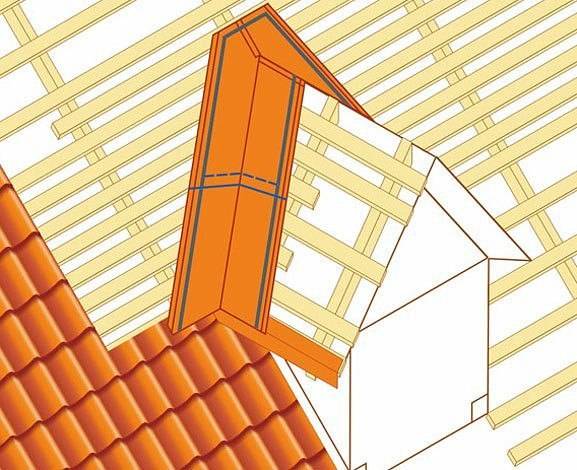

В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли. В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии. От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога

От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Раскладка и подрезка черепицы

Черепица укладывается на обоих примыкающих скатах в направлении от фронтонного свеса или хребта к ендове, максимально закрывая желобок. Чтобы обеспечить беспрепятственное стекание воды и сход снега по желобу ендовы, черепица с обеих сторон должна быть подрезана на одном уровне. Нахлест подрезанной черепицы на желобок ендовы должен составлять 8-10 см или 13-15 см от центра ендовы.

Рисунок 11 – Отметка линии подрезки черепицы на желобке в ендове

Меньший нахлест приведет к тому, что поролоновая полоса будет разрушаться под действием УФ-излучения, а больший нахлест усложнит крепление черепицы. Линия отреза наносится красящей шнуркой по меткам, нанесенным вверху и внизу ендовы, и размечается с обеих сторон желобка. При разметке черепицы для резки возможны 2 варианта:

Когда линия отреза приходится на нижнюю грань черепицы. Тогда отрезанный элемент имеет достаточную длину для надежного крепления.
Когда линия отреза приходится на боковую правую грань. Тогда отрезанная черепица не может быть надежно закреплена. В этом случае необходимо использовать половинчатую черепицу.

Узкое место всего дома

В чем необходимость правильного устройства ендовы? Самым слабым местом любой конструкции остается место, где есть соединение.Именно здесь быстрее всего могут проявиться все негативные внешние воздействия на сооружение. Ендова, которая соединяет две, три, а, иногда, и больше частей крыши, и есть тем узким местом в конструкции любого сооружения, как в частном секторе строительства, так и коммерческих зданиях.

Что такое ендова, ее функции

Ендовой называют как сам угол, сформированный скатами, так и конструктивные элементы, из которых монтируется соединение. Функция ендовы заключается в отведении влаги (осадков, талых вод). Она обеспечивает защиту от попадания снега и влаги под кровельный настил на стыке примыкающих плоскостей.

Этот узел кровли испытывает повышенные нагрузки — в ендове скапливается снег, сюда стекается вода с примыкающих скатов. Ошибки, допущенные при проектировании ендовы и монтаже элементов, из которых состоит узел, приводят к тому, что кровля начинает протекать и влага вызывает повреждение стропильной системы.

Ширина желоба, по которому влага уходит из места сопряжения скатов крыши здания, зависит от его длины и угла наклона. Чем больше длина и меньше уклон, тем шире должен быть элемент, отводящий воду.

Что такое ендова

Крыши сложных форм смотрятся очень декоративно и являются украшением здания, но их проектирование и устройство — дело непростое — сопряжения плоскостей делать непросто. Из-за конструктивных особенностей на эти участки кровли приходится большая нагрузка: тут всегда много снега и воды. Потому и обрешетку делают усиленной, и меры по гидроизоляции гораздо серьезнее, чем на остальной поверхности.

Ендовая кровля

В принципе, любая крыша может быть названа ендовой, если ее конструкция предполагает наличие соединения скатов. Под эту характеристику подпадают такие распространенные крышные конфигурации:

вальмовая;
крестообразная;
двускатная, пр.

Также это актуально, если к зданию имеются какие-либо примыкания, к примеру, веранда или терраса. Если рассматривать вид сверху ендовой кровли, то она будет относится к одной из трех существующих категорий:

Т-образные;
Г-образные;
крестообразные.

Эта информация является ключевой при разработке плана будущей крыши. Как раз в работу берется ее чертеж вида сверху. Он разбивается на прямоугольники и квадраты. Также указываются второстепенные прогоны, вычерчиваются линии соединения углов главной крыши с углами примыканий. Эти места и будут ориентирами для формирования енд. На чертеже обязательно отмечаются высотные параметры, а также габариты здания.

Чтобы в процессе эксплуатации кровли не возникало проблем по причине дефектов разжелобка, не допускаются при монтаже ендовы какие-либо надрывы или иные дефекты механического происхождения верхней планки, а на оси контробрешетки устраиваются вентиляционные отверстия.

Итак, уважаемы читатели, мы ответили на вопрос – ендова что это такое (фото и тематическое видео прилагаются). Как видите, у нее непонятное сложное для восприятия название, а суть и конструкция более чем просты. Надеемся мы сумели осветить все ключевые факторы этого объекта. У вас остались вопросы – ждем ваших обращений.

Виды

Отличия проявляются в длине, ширине и способе заложения ендовы. Конструкции, сформированные лишь из нижней планки, относятся к открытым, из нижней и верхней – к закрытым или переплетенным.

Открытые разжелобки чаще всего размещаются на малоуклонных кровлях, поверх усиленного слоя гидроизоляции. К преимуществам такого исполнения относят простоту и высокую скорость монтажа, обеспечение ускоренного схода осадков без накопления мусора и льда или срыва кровли. Недостатки проявляются лишь в сравнительно малой привлекательности.
Закрытые ендовы характерны для конструкций с крутыми скатами. Функции верхней планки при их обустройстве выполняют сами кровельные материалы или специальные элементы с усиленной антикоррозийной защитой и совпадающей расцветкой.
Закрытые и переплетенные виды выигрывают в привлекательности и герметичности, но требуют профессионального монтажа и дополнительных вложений.
К эксплуатационным недостаткам закрытых ендов относят потребность в периодической чистке от мусора (более частой при из-за наличия зазора между нижний и верхней планкой) и риски накопления льда во время оттепелей. Последние устраняются путем размещения под планками ендовы элементов обогрева, что также повышает смету.
Ендовы с перехлестом особенно сложны в монтаже и чаще выбираются при обустройстве небольших по площади узлов, исходя из соображений эстетичности. При выборе этого способа участок стыковки закрывается сплошным подкладочным ковром, а нижняя часть складывается из двух Г-образных планок. После этого выполняется монтаж покрытия, с нахлестом или переплетением материалов.

Другие виды доборных элементов

Помимо ендов, изготавливаются и другие кровельные элементы. Любой участок, требующий дополнительного оформления, имеет соответствующий доборный элемент.

Существуют следующие виды доборных элементов:

Коньковые планки.
Карнизные планки.
Планки примыкания.
Снегозадержатели.
Ветровые доски.
Уголки внутренний и наружный.
Заглушки коньков.
Водостоки.

Итак, мы в полной мере ответили на популярный вопрос — ендова что это такое и как правильно устанавливается доборный материал. Все элементы имеют четко выраженные функции, применение их — важный и незаменимый этап устройства кровли. Чаще всего попытки как-то заменить готовые доборные элементы кустарными или нештатными деталями приводят к несоответствию дизайна и невыполнению своего предназначения. Экономия в данном случае приводит к большим потерям впоследствии.

Доборные элементы

Конструктивные и функциональные особенности ендовы — обеспечение эффективного водостока и эстетичного вида ендовой крыши. Имеющиеся на рынке элементы позволяют в полной мере решить оба вопроса при условии грамотного и аккуратного монтажа. Работы вполне возможно производить самостоятельно, главное — ознакомиться с порядком действий и спецификой материала и не забывать о мерах безопасности при работах на высоте.

Материал для фальцевой кровли

Фальцевая кровля подразумевает использование металлических листов. Ещё совсем недавно это была лишь оцинкованная сталь, которая некоторым владельцам домов служит до сих пор ввиду устойчивости к образованию коррозии. Сейчас же список для обустройства фальцевой кровли гораздо шире:

Оцинкованная сталь с полимерным покрытием. Оно защищает фальцы от губительного воздействия ультрафиолетовых лучей на металл, а также выполняет эстетическую функцию, ведь тон материала можно подобрать под цвет общей задумки ландшафтного дизайна.
Медь. Как правило, она выпускается в рулонах. Материал может быть чистым или с фактурным рисунком. Последний чаще всего имитирует рельеф черепицы или другого кровельного материала. Медная фальцевая крыша отличается длительным сроком службы, в некоторых случаях он достигает сотен лет. К тому же именно медь позволяет соединять металлические листы не только привычными фальцами, но и методом пайки.
Алюминий. Этот материал характеризуется особой мягкостью. Чем-то он сходен с медными листами, в частности, выпускается в рулонах и может иметь рисунок. У него длительный срок службы, может достигать 80 лет. Преимущество алюминия заключается в том, что он не подвержен образованию коррозии и для этого не требует покраски или покрытия любым другим подобным материалом. Также алюминий абсолютно не боится температурных перепадов, а значит, может использоваться в районах со сложным климатом.
Цинк-титан. Относительно новый металлический материал. Производится как в рулонах, так и в ленте. Имеет он один существенный недостаток — чрезмерная хрупкость, из-за чего процесс монтажа немного усложняется. Цинк-титан несовместим с другими металлами, а также с некоторыми породами древесины, поэтому область применения материала ограничена. Для работы с ним нужно наличие специального инструмента и некоторых навыков. Помимо этого, запрещено работать с ним при температуре воздуха ниже 5 градусов. Но есть и преимущества цинк-титана: длительный срок эксплуатации и устойчивость к коррозии.

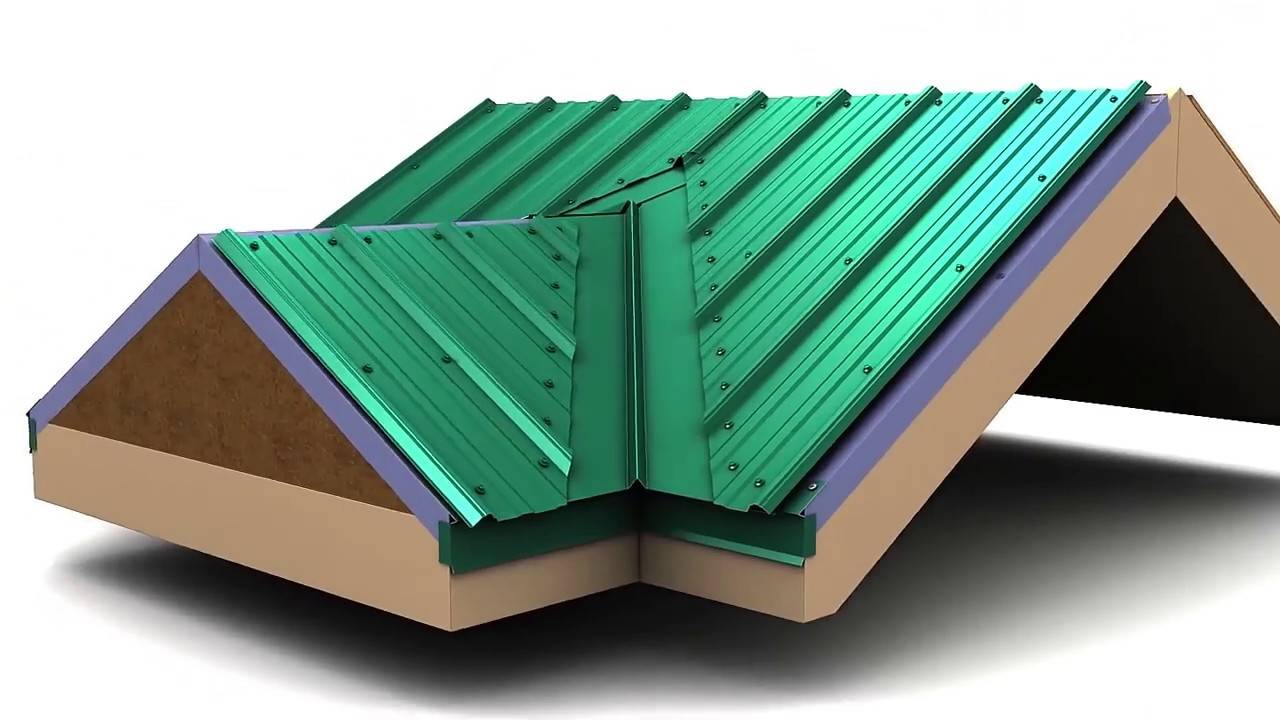

Как установить ендову на крыше из профнастила?

Когда сборка стропильной системы закончена и проверена надежность крепления всех ее элементов между собой, ендова своими руками монтируется уже без особого труда.

Сначала в месте установки ендовы выполняется монтаж дополнительных брусков для того, чтобы сделать обрешетку сплошной. До того, как уложить ендову, в этом месте необходимо выполнить дополнительную гидроизоляцию.

Поверх кровельной мембраны в ендове прокладывают гидроизоляционную ленту, которая должна быть на 5-10 см шире нижней планки ендовы. Иногда используют специальные самоклеящиеся гидроизоляционные ленты, но чаще всего их просто крепят гвоздями к сплошной обрешетке кровли.

После укладки дополнительной гидроизоляции, в месте стыка скатов крыши монтируется нижняя планка ендовы. Когда угол ската крыши из профнастила небольшой, лучше использовать увеличенную планку. Если обычная планка ендовы имеет ширину каждой стороны порядка 300 мм, то увеличенная больше в 2 раза.

Перед тем, как установить ендову, замеряют длину внутреннего стыка скатов. Нижние планки ендовы нужно подрезать таким образом, чтобы они перекрывали друг друга не меньше, чем на 150-200 мм. Если уклон крыши небольшой, величину нахлеста можно сделать еще больше.

Начинают монтаж с нижнего участка, а каждая следующая планка перекрывает предыдущую. Нижняя планка ендовы устанавливается до монтажа кровельного покрытия. При этом листы профнастила запускают внутрь ендовы, не доходя до ее оси приблизительно на 50 мм.

После монтажа листов покрытия, выполняется установка ендовы на профнастил. Верхняя планка ендовы выполняет, в основном, декоративную функцию. Она закрывает края листов профнастила в месте их подрезки по оси ендовы.

Особое внимание нужно уделить тому, как крепить ендову поверх профлиста. Учитывая то, что верхняя планка ендовы намного уже нижней, сквозное крепление ее к обрешетке может нарушить герметичность нижней планки

Чтобы избежать этого, верхнюю планку ендовы можно закрепить к листам покрытия с помощью заклепок

Чтобы избежать этого, верхнюю планку ендовы можно закрепить к листам покрытия с помощью заклепок.

Читайте по теме:

Технология покрытия крыши профнастилом

Покрыть крышу профнастилом своими руками — не так уж и сложно! Пошаговая инструкция: от выбора материала до непосредственного крепежа профлиста на кровле. Тонкости, как правильно покрыть крышу профлистом, чтобы она прослужила Вам долгие годы.

Карнизная планка для профнастила

Зачем нужна карнизная планка для кровли из профнастила? Чем она отличается от капельника? Какой бывает и сколько стоит? Как ее установить? Если интересны ответы — кликайте и читайте статью.

Планка торцевая для профлиста

Ветровая планка для профнастила — важный фасонный элемент, который защищает фронтон кровли от ветра

О его видах, выборе, монтаже и ценах — проще говоря, обо всем, что важно знать, — читайте в статье

Основные моменты монтажа

Инструкция по монтажу фальцевой кровли начинается с необходимости выбора обрешетки. Обрешетка может быть выполнена из металлического профиля, доски, деревянного бруса, которые крепятся снизу вверх с определенным расстоянием. Обрешетка должна иметь максимально ровную, без выступов и углублений, поверхность.

Этапы монтажа фальцевой кровли:

Схема этапов монтажа фальцевой кровли.

На стропильные фермы укладывают изолирующее покрытие. Легкая обрешетка обеспечивает достаточную вентиляцию.
Обрешетка выполняется с межцентровым расстоянием 400 мм.
Установка гребня кровельного листа.
Кровельные листы лучше подавать на крышу по одному.
Карнизный нащелыник устанавливают до монтажа листов.
На конек укладывают опорную планку.
На месте штабеля укладывают опорную планку шатровой крыши .
Для равномерного, симметричного расположения стыков первый и последний листы обрезают, а затем устанавливают, как показано на рисунке.
Основание ендовы наглухо обшивают досками.
После обрезки край заворачивают чуть кверху.
Листы кровли выравнивают с нахлестом в 40 мм от линии свеса.
На карнизе и коньке листы крепят к нижней и верхней обрешетке.
В торцевой часта крепление нащельника и скатов выполняют при помощи шурупов с шайбой и уплотнительной прокладкой.
Двускатный нащельник крепят шурупами к гребню каждого стыка.
Снеговые барьеры и кровельные мостки крепят к стыку кровельных листов.
Продольную стыковку кровельных листов выполняют с нахлестом.

Такие узлы фальцевой кровли, как конек и ребра, просто обязаны быть прямолинейными, а карнизный свес (нижняя доска) – прямой. Обрешетка, если она выполнена из древесины, должна быть пропитана антисептическим средством или окрашена, это продлит срок ее эксплуатации. Карнизы необходимо закрепить вдоль нижних краев скатов перед выполнением монтажа фальцевых листов. При необходимости установки водостока держатель желоба нужно установить перед монтажом карнизов. Также перед началом монтажа фальцевых панелей на обрешетку крепятся ендовы, а по стропилам необходимо уложить пленку.

Перед тем как приступить к монтажу фальцевого покрытия, необходимо выполнить контрольный замер скатов. В прямоугольных скатах должны быть равные диагонали. Нижний замок направляется в сторону монтажа. Исходя из этого, во время подъема листов следует их развернуть, с учетом направления монтажа.

При выполнении продольных стыков листы необходимо крепить снизу вверх. При наличии ската длиной больше 6 метров его нужно делать составным. В обратном случае транспортировка и монтаж листов может вызвать некоторые неудобства. Листы кровли монтируются по длине с нахлестом. При этом с внешней стороны подрезается замок фальца (нижний). Фронтон монтируется так, чтобы был накрыт фальц. Крепится он в нижнюю отгибку с использованием кровельных саморезов, которые имеют уплотнительную прокладку.

Фальцевые кровли кровли отличаются высокой герметичностью и теплоизоляцией.

Конек должен быть установлен на верхней грани скатов, на уже смонтированный настил. Конек может быть фасонный или плоский. При монтаже холодной кровли, которая имеет уклон более 25°, для его крепления применяются кровельные саморезы. В том месте, где крыша примыкает к трубам, слуховым окнам или стене, необходимо установить пристенный профиль. Он накладывается на фальцевые панели и крепится к стене.

Довольно серьезные изменения внесены в технологию устройства и монтажа медной кровли. Стало возможно применение закаточной машинки. Исходя из этого, значительно улучшилось качество кровельных работ. Даже при небольшом уклоне кровли гарантируется высокая герметичность шва. Срок эксплуатации медной кровли составляет более 100 лет. Такая крыша не нуждается в специальном уходе и с легкостью поддается ремонту. Для укладки медной ленты используется только лишь сплошная обрешетка, это обязательное требование, которое обеспечивает наибольший срок эксплуатации кровли.

Как и любой другой вид крыши, фальцевая кровля также имеет свои нюансы монтажа:

фальцевая кровля может иметь любой уклон, но если угол менее 14°, то укладывать металл необходимо на сплошное основание;
использование силикона при выполнении обжима фальцев существенно увеличивает надежность всей кровли;
расходные материалы, используемые при установке кровли. в обязательном порядке должны быть изготовлены из металла, который аналогичен материалу покрытия.

Исходя из вышеизложенного, следует выделить, что монтаж кровли с применением фальца – довольно-таки непростой процесс, но, имея необходимый инструмент и изучив немного теории, можно с легкостью выполнить монтаж фальцевой крыши своими руками. Глаза боятся, а руки делают.

Поделитесь полезной статьей:

Что такое ендова

Ендова кровли (иногда — разжелобок) — это термин, имеющий два значения. Прежде всего, это участок кровли, где встречаются две плоскости, образуя впадину. Это — общее понятие, определяющее смысл термина, его значение. В строительной практике используется еще одно, более узкое значение термина: так называют вид доборных элементов, изготавливаемых для оформления стыка плоскостей. Наличие двух толкований иногда вызывает некоторую путаницу, вызываемую смешением двух понятий из-за недостаточной информированности.

Ендовы (в общем смысле) бывают трех видов:

Открытая.Место стыка плоскостей не имеет плотного шва и прикрыто сверху доборной планкой.
Закрытая. Стык плотный и прямой.
Переплетенная. Плотный стык с переходами элементов рисунка кровельного материала друг на друга в поочередном порядке.

ВАЖНО!

Отличие этих способов не в функциональности, а чисто внешнее.

Второй и третий тип встречается значительно реже, так как их сооружение требует наличия работников, имеющих опыт и специальные знания. При большом выборе кровельных материалов, имеющемся в продаже и разных свойствах и специфике монтажа, найти людей, умеющих оформлять сложные кровельные элементы, непросто. Кроме того, все работы ведутся в сложных условиях, на высоте, что создает дополнительные трудности.

Следует учесть, что полной герметичности соединения в любом случае достигнуть не удается, и смысл всех усилий, по сути, сводится к достижению чисто декоративного эффекта, что зачастую означает лишнюю трату времени и труда.

Устройство ендовы

Ендовы как доборный элемент тоже делятся по способу установки:

Ендова нижняя. Внутренняя ендова устанавливается до настилания кровли, поскольку находится под общим слоем. В любом случае, при любом типе оформления ендовы, нижняя планка присутствует как обязательный элемент, поскольку именно она служит желобом, отводящим воду в водосток. Без нее стык плоскостей будет являться сплошной щелью.
Ендова верхняя. Этот элемент устанавливается поверх кровельного материала и служит, во-первых, для создания визуальной законченности, аккуратности соединения, а во-вторых — препятствует скоплению различного мусора в углублении кровли. Любые посторонние предметы, хвоя или опавшая листва, мелкий мусор и т.д. понемногу создадут преграду для свободного стока воды, поэтому она найдет себе выход в другом месте, что обязательно создаст проблему. Наличие верхней планки препятствует таким скоплениям.

Оба вида ендовых планок имеют свои особенности монтажа. Каждый вид кровельного материала имеет свой комплект доборных элементов, полностью соответствующих друг другу как в конструктивном, так и в дизайнерском отношении, поэтому перед установкой следует ознакомиться с правилами и особенностями работы с данным материалом.

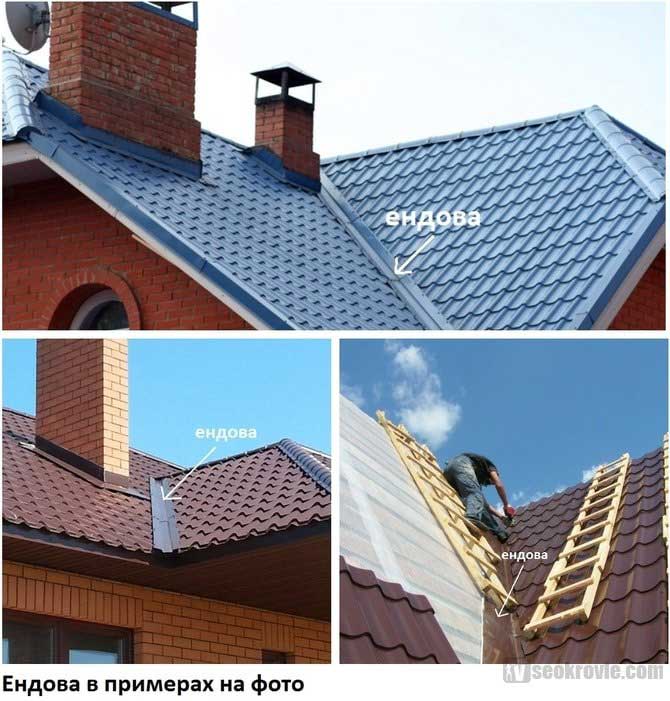

Что такое ендова кровли: фото

Как сделать ендову на крыше
