Особенности монтажа и обслуживания
Как уже упоминалось, принцип работы двух видов дренажных грязевых насосов разный. Поэтому рассмотрим некоторые особенности эксплуатации и монтажа.
Монтаж поверхностного
В агрегате такого плана есть два патрубка – всасывающий и выталкивающий. На первый надеваете рукав или трубу, которую необходимо опустить в источник с загрязненной водой. На второй патрубок надеваете шланг, который отводит жидкость в сторону, например в емкость или в систему канализации. Устройство может оборудоваться поплавками, чтобы отключить двигатель по завершении откачивания воды в автоматическом режиме.
Монтаж погружного
Необходимо иметь стальной трос, который будет удерживать помпу на требуемой глубине. К этому тросу можно прикрепить откачиваемый рукав.
Продолжительность работы определяется параметрами устройства, и нужно следить за тем, чтобы он не перегревался.
Особенности эксплуатации
Если жидкость продолжительное время не откачивалась и в источнике может находиться большое количество твердых включений, то лучше использовать фекальные агрегаты, а не дренажные.
Виды насосов
Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:
- Фекальный;
- Санитарный;
- Дренажный;
- Комбинированный.
Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.
Фото – погружной
Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.
Туалетные модели имеют ряд преимуществ:
- Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
- Его легко можно установить своими руками;
- Доступная цена.
Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).
Фото – санитарный
Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:
- Поверхностный;
- Погружной.
Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.
Фото – дренажный
В зависимости от виды монтажа бывает стационарный и подвижный.
У дренажных моделей много достоинств:
- Простота использования;
- Эти насосы отлично подойдут для выкачки малых объемов из канализации;
- Высокие показатели прочности и долговечности;
- Доступность;
- Возможен подбор на любые потребности;
- Производительность.
Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.
Достоинства:
- Промышленный идеально подходит для экстремальных условий работы;
- Чрезвычайно высокая производительность и эффективность;
- Способность переработки больших объемов отходов.
Недостатки:
- Высокая стоимость;
- Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.
Рейтинг фекальных насосов
Помочь разобраться в том, как все же выбрать фекальный насос для выгребных ям и септиков поможет рейтинг популярных моделей.
Грундфос Сег
Фекальный насос Grundfos Seg – самый востребованный, ведь в нем в лучшем виде представлено немецкое качество. Это оборудование считается профессиональным, но очень часто применяется в условиях частного дома. Используется для труб малого диаметра (до 4 см). Справляется с перекачкой стоков даже на большие расстояния. За счет того, что в установке есть измельчитель, агрегат может успешно использоваться при перекачке нечистот с мусором и различными примесями.
Важные характеристики фекального насоса от Грундфос:
- Мощность – 900 Вт.
- Напряжение – 220 В.
- Температурный режим – до +40⁰.
- Глубина погружения – не более 10 м.
- Вес – 38 кг.
Насос Грюндфос имеет такие преимущества, если опираться на отзывы потребителей:
- Чугунный, прочный корпус.
- Имеется регулятор скорости работы.
- Есть система защиты от перегрева.
- Он мобильный, цена доступна.
- Корпус герметичный.
- Прост в обслуживании.
Фекальный насос Grundfos Seg
Джилекс 150/6
Этот фекальный насос для откачки канализации изготовлен в России, чем и объясняется его доступная цена. Это бытовая модель, часто даже используется единоразово. Несмотря на это установка эффективная. Тип – погружной (до 8 метров), корпус надежно защищен. Мощность всего 400 Вт, подобные насосы для откачки выгребных ям найти сложно, зачастую их мощность выше. Среди преимуществ:
- Долговечность.
- Современный дизайн.
- Автоматическое функционирование, есть защита двигателя от перегрева.
- Хорошая производительность.
- Простота ухода.
- Небольшой расход электроэнергии.
Фекальный насос Джилекс 150
Вихрь ФН-1500Л
Еще один отечественный представитель. «Вихрь» отличается надежностью и хорошей производительностью. В конструкции имеется режущий механизм, который может измельчить даже довольно крупные частички. В корпус «Вихрь» не попадают стоки, так как он имеет надежную защиту. За счет присутствия автоматики, не требует обслуживания в процессе эксплуатации.
Работает от напряжения в 220 В, мощность 1,5 кВт, корпус изготовлен из чугуна, а измельчающие ножи из стали.
Фекальный насос Вихрь ФН-1500Л
Pedrollo BC 15/50
Бренд Педролло итальянский, поэтому и цена агрегата довольно высока. Но качество его работы вполне ее оправдывает. Корпус его изготовлен из нержавейки, а рабочая камера из чугуна. Это профессиональное оборудование, так как работает от сети 380 В. Максимальная глубина погружения – 5 м. Нормально работает фекальный насос Pedrollo при температуре нечистот до +40⁰ и размерах фракций 5 см.
Гном
Под таким названием скрывается дренажно-фекальный насос погружного типа, который сумеет откачать:
- Дождевые воды (ливневая канализация).
- Стоки (обычная канализация).
Фекально-дренажный насос «Гном» рассчитан на перекачку нечистот с вязкостью не выше 1200 кг/м³, при этом размер органических частиц не может быть больше 5 мм. Температурный показатель стоков может достигать +65⁰.
1 Зачем нужны фекальные насосы?
Фекальные насосы предназначаются для откачки жидкости, что загрязнена различными дополнительными примесями, грязью, мусором и т.д. В отличие от скважинных насосов, они контактов с подобными веществами не боятся, так как снабжены специальным оборудованием.
Работает фекальник за счет вращения мощного движка, что передает усилие на ротор. Во время работы жидкость под сильным давлением попадает в камеру и засасывается дальше по шлангу.
Устройства могут быть оборудованы измельчителями или защитными сетками. В первом случае мы имеем дело с измельчительными ножами, что уничтожают большинство крупных отходов. Во втором же рассматривается обычный самоочищающийся фильтр грубой очистки.
1.1 Как выбрать модель фекального насоса?
Для начала определитесь, какое устройство вы хотите приобрести – погружное, либо поверхностное. Покупать погружной фекальный насос имеет смысл в том случае, когда вы уверены, что он будет стационарно использоваться в одном и том же месте – например, для монтажа внутрь септика, либо выгребной ямы.

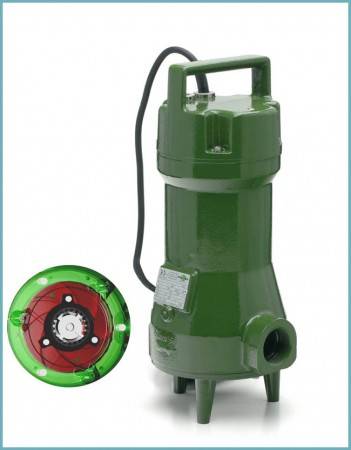

Фекальный бытовой насос с измельчителем
Если же вам нужно универсальное устройство, которое будет использоваться в разных местах и для разных целей (по сути, канализационные и фекальные насосы могут успешно выполнять функции дренажных агрегатов, и использоваться для перекачки технической воды для полива приусадебных участков, и в любых бытовых целях), то лучше покупать поверхностный насос.
Такие агрегаты намного удобнее в эксплуатации, они имеют более компактные размеры, и не особо уступают погружным фекальным насосам в производительности.
Но при этом, поверхностные фекальные насосы обладают одним неоспоримым достоинством – их не нужно монтировать и демонтировать из рабочей среды, так как постоянно вынимать фекальный агрегат их септика – спорное удовольствие.
К тому же, ремонт поверхностных устройств требуется гораздо реже, так как они менее подвержены износу, чем погружные канализационные насосы. Оптимальная производительность фекальных насосов для бытового использования – 25 кубометров в час.
Напор, указываемый производителем в технической документации агрегата, позволяет понять, с какой высоты фекальный насос может поднять канализационную жидкость – одному метру напора соответствует 1 метр прокачки стоков по вертикали. Так что напор необходимо выбирать, основываясь на глубине вашего септика, либо канализации.
Ознакомьтесь информацией и схемами, на которых обозначена взаимосвязь между мощностью насоса (от 400 до 1100 Ватт), и его потенциальной возможностью транспортировать канализационные стоки.
Перед тем как выбрать фекальный насос, убедитесь, что он соответствует тем условиям работы, в которых вы хотите его эксплуатировать. Например,если агрегат будет использоваться для перекачивания сточных вод с большим количеством крупных нерастворимых загрязнений (типично для очистки санитарных септиков).
То необходимо отдавать предпочтение устройствам, которые оборудованы специальной сеткой. Такой конструкционный элемент выполняет измельчение всех находящихся в канализационных водах механических загрязнений, диаметр которых превышает 35 мм.
Погружной насос с чугунным корпусом Pedrolo MC
Также рекомендуется выбирать фекальные насосы, которые оборудованы поплавковыми выключателями. Поплавок — это надежная защита агрегата от перегрева, который является главным врагом всех погружных насосов. Каждый раз, когда силовой агрегат перегревается, происходит оплавление обмотки изоляции двигателя, для устранения которой требуется серьезный ремонт.
Преимущества и недостатки, как правильно выбрать?
Как поверхностные, так и погружные устройства обладают своими положительными и отрицательными качествами.
Поверхностный:
- Недостаток – не подходит для работы на глубине, сравнительно небольшой эксплуатационный срок, выполненные устройства из металла очень шумные, пластиковые имеют изначально минимальный эксплуатационный срок.
- Достоинства – можно эксплуатировать в удобном месте, главное – доступность электропитания, простая установка и запуск в эксплуатацию, сравнительно низкие цены.
Погружной:
Недостаток – дорого стоит, при выборе важно учитывать большое количество технических параметров.
Достоинства – универсальность, очень надежен в работе.
Какие критерии учитывать при выборе
Выбор насоса для кнс с измельчителем зависит от показателей мощности, максимальной степени напора, параметров среды, материала производства корпуса, дополнительного функционала.
Объем перекачиваемых стоков
Если дом частный или дача, то откачка проводится нечасто. Нужно использовать погружной или поверхностный насос, который устанавливается в туалет и перекачивает 20-100 литров в час. На производственные предприятия приобретают промышленный канализационный насос, который перекачивает 400 литров в час.
Материал корпуса
Корпус оборудования производится из металла, что обеспечивает ему устойчивость к механическим повреждениям. С внешней стороны корпус имеет окрашенное покрытие, защищающее его от коррозии.
Диаметр выходного отверстия
От диаметра входного и выходного отверстия зависит скорость перекачивания жидкости и пропускная способность по отношению к твердым частицам. На корпусе оборудования есть маркировка.
Если написан цифровой код без букв, то устройство перекачивает воду с включениями, диаметром до 5 миллиметров. Буква Ф на корпусе свидетельствует о возможности перекачивания жидкости с включениями, диаметр которых составляет 35 мм.
Если маркировка имеет букву Н, то насос может полноценно работать в агрессивной среде.
Уровень безопасности
Погружные насосы имеют встроенную систему, которая прерывает работу при отсутствии в резервуаре воды. Если до дна емкости остается 2 миллиметра, то оборудование отключается, что исключает возможность короткого замыкания и обеспечивает безопасность человека.
Поверхностные модели
Наиболее простой монтаж у фекальных канализационных насосов поверхностного типа. Само устройство ставят на земле, а в емкость опускают только шланги.
Поверхностные модели фекальных или дренажных насосов привлекательны своей мобильностью
Самый серьезный недостаток таких моделей — явление кавитации, которое возникает при откачке жидкостей с больших глубин. Кавитация — это насыщение откачиваемой среды пузырьками воздуха. Если подобная масса попадет в рабочий орган насоса, тот выйдет из строя. Именно по этому не рекомендуют применять поверхностные фекальные насосы на глубинах больших, чем те, для которых они предназначены. В случае с откачкой септика или накопительного колодца использование таких моделей оправданно. У них глубина небольшая, и даже не самый мощный мотор справится с задачей. Надо только правильно подобрать мощность агрегата.
| Калибр НБЦ-380 | самовсасывающий | 380 Вт | 25 м | 28 л/мин | Защиты от холостого хода нет | 30-35$ |
| Вихрь ПН-370 | самовсасывающий | 370 Вт | 30 м | 45 л/мин | Защиты от холостого хода нет | 38-42$ |
| Джилекс Джамбо 60/35 Н | самовсасывающий | 600 Вт | 35 м | 60 л/мин | Защиты от холостого хода нет, максимальный размер частиц 0,8 мм | 104$ |
| Джилекс Джамбо 70/50 П 3701 с эжектором | самовсасывающй | 1100 Вт | 50 м | Защиты от холостого хода нет, максимальный размер частиц 0,8 мм | 115$ |
Обратите внимание, что все модели поверхностных насосов предназначены для перекачки воды. Только некоторые из них могут перекачивать вязкие жидкости, и это должно быть указано в описании или паспорте
Недостаток данного оборудования — оно требует однородной среды — максимальный размер частиц, которые они в состоянии перекачать — 0,8 м. Несомненно привлекательна цена, но и среди погружных моделей есть совсем недорогие — например — Джилекс и Ebara (Эбара). Последние так еще и корпус имеют из нержавеющей стали и широкий модельный ряд с разным напором и производительностью.
Характеристики
Как уже говорилось, понятие поверхностный фекальный насос охватывает огромное количество решений с различными характеристиками и типами исполнения, особенно, что касается фекальных насосов для внутренней установки.
Для насосов, предназначенных для перекачки сточных вод из септиков, выгребных ям и т.д., основными характеристиками являются:
- Производительность, м3/час (литр/мин);
- Напор, м;
- Температура жидкости;
- Мощность двигателя;
- Способ установки (горизонтальный/вертикальный);
- Допустимый размер твердых частиц.
Напор указывается в метрах и определяет высоту, на которую насос способен поднять жидкость. Чтобы понять, какое значение необходимо для выбора конкретной модели, следует сложить высоту от дна резервуара до насоса и от насоса к точке сброса. К этому значению также добавляется десятая доля от протяженности горизонтального участка трубопровода, который тоже создает сопротивление току жидкости и примерно в 10 раз меньше, чем вертикальный подъем.
Фекальные насосы делятся на два типа:
- Для работы с холодными стоками до +40оС.
- Для работы с горячими стоками до +90оС.
Если требуется оборудовать фекальным насосом санузел с душем, посудомоечной машинкой, стиральной машинкой, то обязательно выбивается агрегат для горячих стоков.
Чтобы оценить требуемую производительность, следует подсчитать примерный расход воды и выбрать наибольшее значение. Ориентироваться можно по следующей таблице:
| Потребитель | Расход л/мин | Расход м³/час |
| Умывальник с раковиной | 10 | 0,6 |
| Умывальная раковина | 10 | 0,6 |
| Ванна/гидромассаж | 18 | 1,08 |
| Душ | 12 | 0,72 |
| Туалет | 7 | 0,42 |
| Биде | 6 | 0,36 |
| Стиральная машина | 12 | 0,72 |
| Кухонная мойка | 12 | 0,72 |
| Посудомоечная машина | 8 | 0,48 |
| Водоразборный кран 1/2″ | 20 | 1,2 |
| Водоразборный кран 3/4″ | 25 | 1,5 |
| Итого: | 140 | 8,4 |
В данном случае следует выбрать насос с производительностью от 10 м3/час.
Насосы для септика по типу применения
Фекальные насосы делятся на погружные, поверхностные и полупогружные.

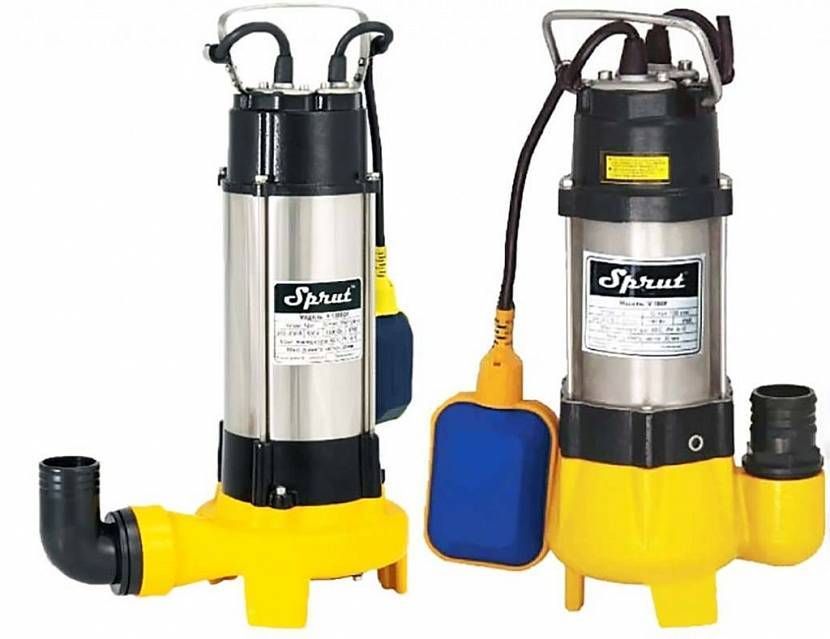

Погружные
Насосы для септиков погружные оснащены герметичным корпусом. Материалом служит нержавеющая сталь или чугун. Рабочий механизм полностью защищен от негативного влияния сточных жидкостей.
Для правильной работы и долгого срока службы, оборудование должно полностью быть погружено в жидкость. Поэтому его устанавливают на дно канализационного колодца.
Предусмотрено 2 способа монтажа насосного оборудования:
- Стационарный.
- Мобильный.
Независимо от выбранного принципа установки, необходимо предусмотреть возможность подъема компрессора для проведения технического обслуживания и ремонта.
Днище корпуса погружного насоса оснащено специальными отверстиями. Через них всасывается жидкость и фекальные массы. Их подъем на большую высоту осуществляется за счет мощности насоса, который создает нужный напор в системе. Для защиты мотора установлен специальный фильтр, который не позволяет слишком крупному мусору попасть внутрь.
Погружной фекальный насос для септикаИсточник bg.decorexpro.com
Преимущества:
- Надежность.
- Компактность.
- Эффективность.
- Бесшумность.
Недостатки:
- Сложность монтажа.
- Необходимость поднимать насос для его обслуживания.
Поверхностного типа
Некоторые виды септиков не требуют постоянной откачки стоков – очистку надо проводить один раз в полгода или даже раз в один-два года. В таких случаях устанавливать стационарный насос нет смысла и используются поверхностные устройства. Такой насос для откачки септика не убирается внутрь септика, а устанавливается сверху. Обычно для него делают специальный приямок. Откачивание жидкости происходит через шланг, опускаемый на дно колодца. Сам насос оснащен патрубками, один из которых предназначен для всасывания жидкости из септика, а второй для отвода ее из резервуара.
Поверхностный насос для откачки стоков из септикаИсточник remontik.org
Преимущества:
- Быстрый и легкий монтаж.
- Устройство всегда доступно для проведения технических и ремонтных работ.
- Мобильность.
Недостатки:
- Меньшая эффективность, чем у погружных аналогов.
- Низкий уровень защиты корпуса от осадков и мороза.
- Позволяет пропускать мусор размером не более 0,5 см.

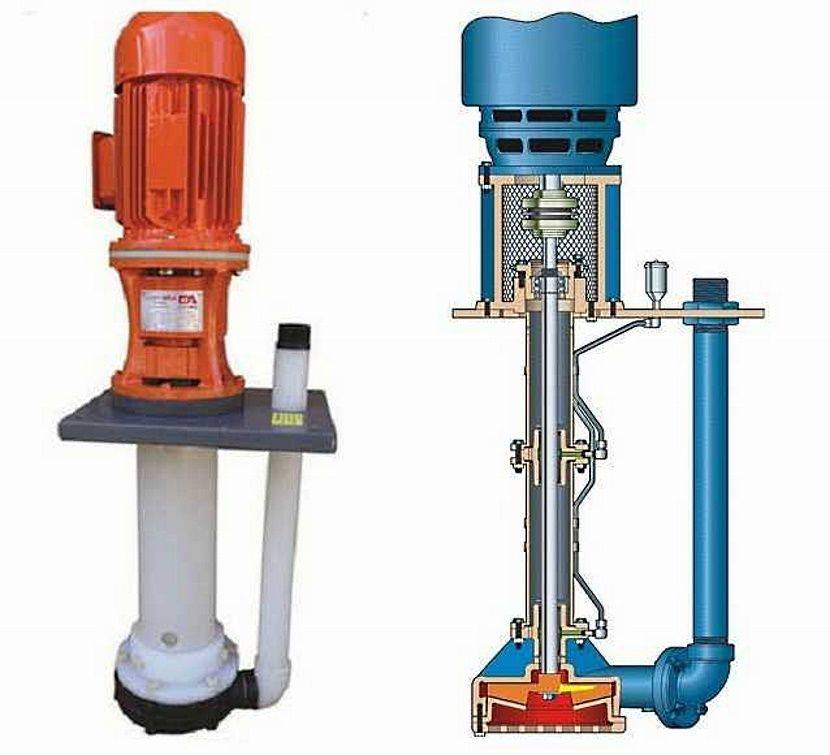

Полупогружные
Двигатель такого типа оборудования располагается над водой, а насосная часть опускается под воду. Этот вид оборудования оснащен поплавком, который надежно фиксирует моторный механизм на поверхности, а насосную часть под водой. Чтобы двигатель не вышел из строя, корпус производится из стали, а дополнительную защиту предоставляет торцевой уплотнитель. Такое оборудование может работать с жидкостями высокой температуры без угрозы перегрева двигателя.
Преимущества:
Легкость обслуживания.
Недостатки:
Возможность перекачки твердых фракций небольшого размера (до 1,5 см).
Особенностью полупогружного насоса является возможность работы только с септиками небольшого размера. Их применяют исключительно для индивидуальных канализаций коттеджей. В промышленных масштабах они неэффективны.
Полупогружной насос для септикаИсточник koffkindom.ru
Принцип работы фекальных насосов
Несмотря на сложную конструкцию, насос для фекальной канализации работает по достаточно простому принципу. После установки и подключения прибор начинает откачивать нечистоты. Проходя по каналам насоса твердые фракции, находящиеся в жидкости, поддаются дроблению измельчителем. После этого жидкость попадает в выходной патрубок агрегата, и выходит в канализацию.
Если для работы используется погружной насос с измельчителем, то при работе агрегат находится под толщей перекачиваемой жидкости. Если выкачивание нечистот осуществляется оборудованием поверхностного типа, то в жидкость опускается только приемный патрубок насоса.
Разновидности фекальных насосов по принципу работы
Фекальный насос необходимо подбирать в зависимости от типа канализации и наличия твердых примесей в загрязненных жидкостях:
- напорный;
- перекачивающий;
- вакуумный;
- туалетный с измельчителем.
Их различие состоит в принципе работы, максимально допустимой температуре отводимой жидкости и наличием или отсутствием измельчителя. Фекальный насос со специальным режущим механизмом не боится засоров и предназначен для перекачки жидкости с любыми твердыми включениями, не превышающими 3,5 см в диаметре.
Принцип работы данного типа оборудования сводится к автоматическому запуску ножей, которые осуществляют измельчение в считаные секунды, а затем насос откачивает получившуюся жидкость в направлении центрального стояка.
Что такое и зачем нужен дренажник?
Это универсальная всасывающая помпа.Сфера использования большая. Из-за обильных дождей, таяния снега, поднятия грунтовых вод возникают нагрузки на ливневую канализацию и дренажную систему. В результате это может привести к затоплению подвала, погреба, цокольного этажа грязной жидкостью. Чтобы не нанести непоправимого вреда строению, необходимо быстро осушать те или иные помещения.
Дренажный насос грязевой также используется при обслуживании небольших искусственных водоемов. Например, необходимо спустить, набрать или просто почистить водоем.
Область применения:
- При очистке колодца.
- В сельском хозяйстве.
- На автомойках и тому подобное.

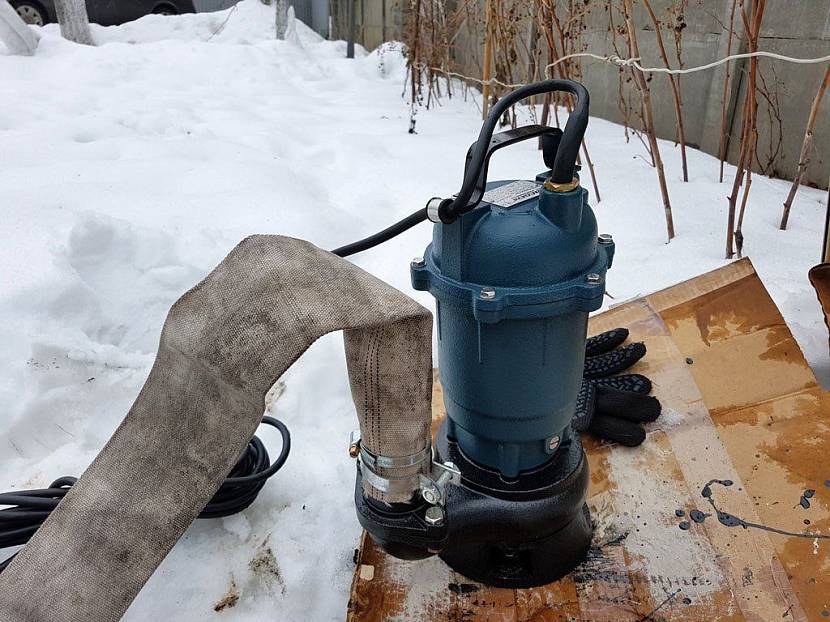

Как установить погружной фекальный насос для канализации самостоятельно
Трубу, идущую от насоса, можно вывести вверх, до поверхности земли, а можно вывести в стенку и проложить, скажем к накопительному резервуару трубопровод под землей. Это вариант для тех, у кого к септику/выгребной яме обычная ассенизационная машина не может дотянуться. В таком случае необходим вызов специальной машины с длинным шлангом. Но пара таких вызовов равна стоимости грязевого насоса средней ценовой категории. Потому часто в таких случаях в доступных местах строят/устанавливают накопительный резервуар, в него при помощи фекального насоса перекачивают остатки, а потом вызывают обычную машину.
Советы по эксплуатации
Чтобы дренажный бытовой насос для канализации прослужил как можно дольше, важно придерживаться нескольких правил при его обслуживании:
- Раз в месяц извлекать помпу и проверять ее на предмет исправности. Например, качество соединения патрубка, электричества и прочее.
- Время от времени проверять ножевой механизм.
- Бытовой фекальник может засоряться отложением жиров. Поэтому время от времени рекомендуется делать промывку горячей водой.
- Прежде чем поднимать помпу обязательно выключите ее из сети.
- Раз в неделю проверять исправность автоматики.
- Иметь альтернативный источник электропитания, например генератор.
- После проведения технического обслуживания обязательно проверить работу автоматики.
- Перед запуском установки осуществляется подсоединение и перекачка чистой воды. Это позволит убедиться в исправности и корректной работе.
