Фотореле для уличного освещения: критерии выбора, подключение

Подключение фотореле

К сожалению, единого стандарта подключения фотореле нет, и каждый производитель предлагает свой метод. Но в целом они практически неотличимы, и главной проблемой, если вы взялись подключать фотореле своими руками, могут стать реле с выносным фотоэлементом.

Подключение фотореле с встроенным силовым блоком

Подключение фотореле со строенным силовым блоком

Самые простые фотореле со встроенным силовым блоком обычно имеют три вывода. Из которых к двум выводам подключатся фазные провода, а к третьему — нулевой. Подключение защитного провода обычно не предусмотрено.
Для подключения в первую очередь снимаем напряжение с участка цепи, где предстоит работа.
После этого к выводу «L1» (может быть применена другая маркировка вывода) подключаем фазный провод, приходящий от питающего автоматического выключателя.
К выводу «L2» подключаем фазный провод, к которому подключены наши осветительные приборы.
К выводу «N» подключаем нулевой провод. Он необходим для того, чтобы фотоэлемент включение освещения мог нормально работать.
Теперь после выполнения всех необходимых регулировок можно подать напряжение и испытать наше фотореле.

Подключение фотореле с выносным фотоэлементом

Особенностью фотореле с выносным элементом является расположение непосредственно датчика отдельно от силового блока. Фотоэлемент для включения освещения подключается отдельно, в связи с этим такие силовые блоки имеют пять выводов.

Чтобы выполнить подключение такого фотореле, необходимо сначала подключить силовые провода. Делается это в точности как подключение фотореле со встроенным силовым блоком.

После этого мы можем подключить непосредственно фотоэлементы для включения освещения. Для этого у нас имеется два вывода, которые имеют соответствующую маркировку. Эта маркировка в значительной степени отличается у разных производителей, но в большинстве случаев она изображает датчик.
После выполнения всех необходимых настроек, мы можем подать напряжение и испытать работоспособность нашей схемы.

Принцип работы датчика света для уличного освещения

В основе датчика света – фоторезистор. Точно такой же устанавливается, например, в современных смартфонах – с его помощью гаджет определяет уровень яркости освещения и подстраивает интенсивность подсветки (экономит заряд аккумулятора). В датчиках света фоторезистор включен в схему автоматического тумблера – он включается или выключается при наступлении темноты. Использовать его можно не только для уличного освещения, а и, к примеру, для включения автоматического полива (в вечернее время суток).

Современные фотореле, реагирующие на интенсивность освещения, которые продаются в строительных магазинах, также снабжаются реостатом – с его помощью можно отрегулировать чувствительность фоторезистора. Такие модели и рекомендуется использовать, так как в зимнюю пору освещение на улице менее яркое. Без настройки чувствительности датчик будет срабатывать и днём.

Схематическое изображение принципа работы фотореле

Подключение устройства

Во многих случаях схема подключения для конкретного реле с указанием клемм наносится прямо на корпус прибора.

Схема внешних клеммников фотореле ФР-М01-1-15.

На примере реле ФР-М01 видно, что к реле подключаются:

фотодатчик к клеммам T1, T2:
постоянное напряжение питания 24 вольта на клеммы А2, +A3$;
при питании от сети переменное напряжение 220 В подается на A1, A2 (прибор имеет дуальную схему питания);
для управления нагрузкой используются клеммы 11,12,14.

Другие фотореле для уличного освещения имеют сходную схему подключения. Надо лишь следить, чтобы мощность нагрузки не превышала нагрузочную способность выходных контактов. В данном случае она равно 16 амперам при коммутируемом напряжении 220 вольт (не напряжении питания фотореле!) или 30 вольт постоянного тока. Это достаточно высокая нагрузочная способность, но если ее недостаточно или используется маломощное реле другого типа, можно управлять мощной нагрузкой через промежуточное реле или магнитный пускатель.

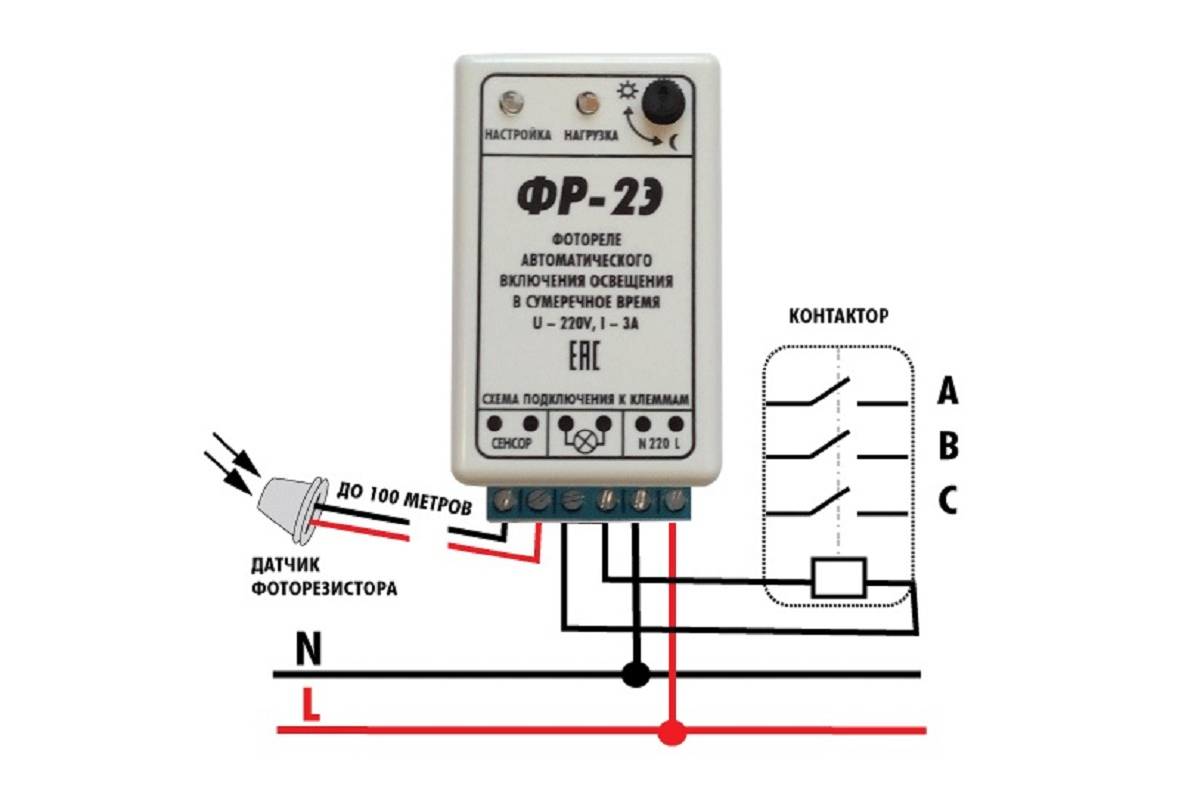

Подключение через магнитный пускатель.

Независимое включение освещения.

Принцип прост – фотореле управляет пускателем, а мощные контакты пускателя коммутируют лампу, электродвигатель насоса для полива и т.д.

Независимое отключение освещения.

Можно подсоединить дополнительный выключатель и включать свет независимо от фотореле. Другая схема позволяет выключать освещение, даже если устройство контроля освещенности дает команду на включение.

Независимое управление освещением.

Также существует схема соединения для полностью независимого управления, позволяющая по желанию включать и выключать свет, невзирая на состояние реле. Проблема состоит в приобретении бытового выключателя с перекидным контактом. Можно использовать промышленный коммутационный элемент, но возникает вопрос эстетики. У фотореле также должен быть выходной контакт перекидного типа.

Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

черный – фаза;
зеленый – ноль;
красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Недостатки сумеречных переключателей

Наряду с неоспоримыми преимуществами фотореле имеют и ряд значительных недостатков, о которых тоже стоит упомянуть в данной статье.

В отличие от датчика движения световые датчики не способны освещать определённое место в нужный момент. Свет загорается сразу на всех осветительных приборах, и освещение происходит не совсем рациональным способом. Может работать только одна лампа либо все сразу одновременно.

Данные приборы очень чувствительны к воздействиям извне и погодным условиям. Особенно часто они негативно реагируют на обычную пыль. Также девайс может не совсем адекватно срабатывать при внезапной перемене погоды, например, при наплыве тёмных туч он может «подумать», что наступила ночь и включить освещение.

Фотореле с регулировкой уровня освещения отличаются своим высоким ценником относительно своих аналогов.

Разновидности датчиков освещения

Основной функцией датчиков освещённости является включение освещения при наступлении темноты и отключении его при наступлении достаточной освещённости. Для расширения функциональных возможностей подобных приборов они комбинируются с прочими устройствами автоматики, вследствие чего становятся более востребованными. Наиболее распространёнными видами датчиков освещения, оснащёнными дополнительными функциями, являются:

Фотореле с таймером – позволяет настроить работу прибора не только по отношению к освещённости, но и в заданном временном интервале;
Фотореле с датчиком движения – позволяет в большей степени экономить расходование электрической энергии, особенно в зоне пешеходных дорожек и придомовой территории, посредством включения света только в период нахождения в зоне действия датчика крупного объекта (человек, автомобиль и т.д.);
Фотореле с программируемыми настройками – являются наиболее технически оснащёнными приборами, при помощи которых можно настроить режимы работы освещения, как в течение различных временных периодов (сутки, неделя, месяц, сезон и т.д.), так и работающих при срабатывании на движение в зоне их действия.

Фотореле марки Tdm модель «Sq0324—0019» для установки на ДИН-рейку с выносным фотодатчиком

</p>

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

однофазные (бытовые, под сеть 220 В);
трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Как выбираем

Важным моментом в приобретении фотодатчиков является правильный выбор необходимой модели. Как мы уже выяснили из предыдущего раздела, модели бывают с выносным и встроенным датчиком. При этом каждая разновидность обладает своими техническими характеристиками. Чтобы подобрать необходимую модель, нужно опираться на следующие критерии выбора:

Прибор с высокой степенью защиты

производитель. Прибор зачастую работает на улице, поэтому он должен быть собран из качественных материалов, которые смогут выдерживать любые погодные условия;
наличие или отсутствие возможности проводить точную настройку. От данного условия зависит насколько точно можно будет настроить прибор для работы в той или иной местности;
наличие или отсутствие таймера;
защищенность корпуса от пыли, влаги и механических повреждений. Чем выше будет этот показатель, тем дольше прослужит изделие.

Конечно же, самым главным критерием для многих людей является стоимость покупаемой продукции, а уж потом ее технические характеристики. Но это не всегда верный подход. Купить дешевое изделие можно всегда, а вот будет ли оно качественно работать, тот еще вопрос. Поэтому в данной ситуации рекомендуется отдавать предпочтение моделям средней и высокой ценовой планки. Это не тот случай, когда можно сэкономить без последствий.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
не стоит размещать источники искусственного света рядом с датчиком;
размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Фото датчиков движения

Понижающий трансформатор: принцип работы, особенности выбора, подключение и установка своими руками. ТОП-10 идей + инструкция!
Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!
DIN рейка — для чего применяется устройство и особенности монтажа модульного оборудования (105 фото). 5 лучших вариантов для щитка!

Читайте здесь! Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!

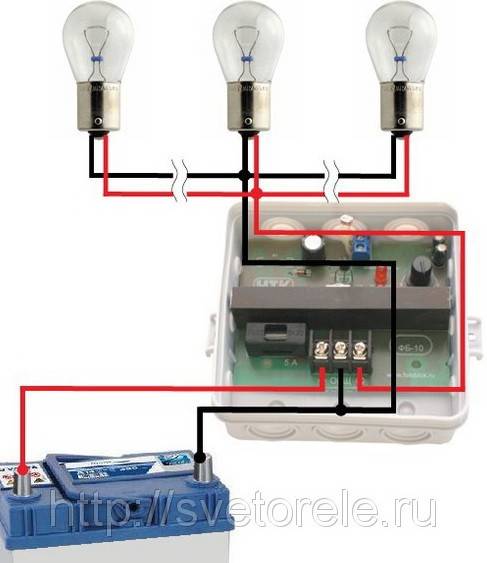

Схема подключения датчика освещения – пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь – снизу, сделан регулятор под крестовую отвертку

Цены на аккумуляторные отвертки

Аккумуляторная отвертка

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 – 1 кВт.

Подводим линию электропитания

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

Подготавливаем провода для соединения

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

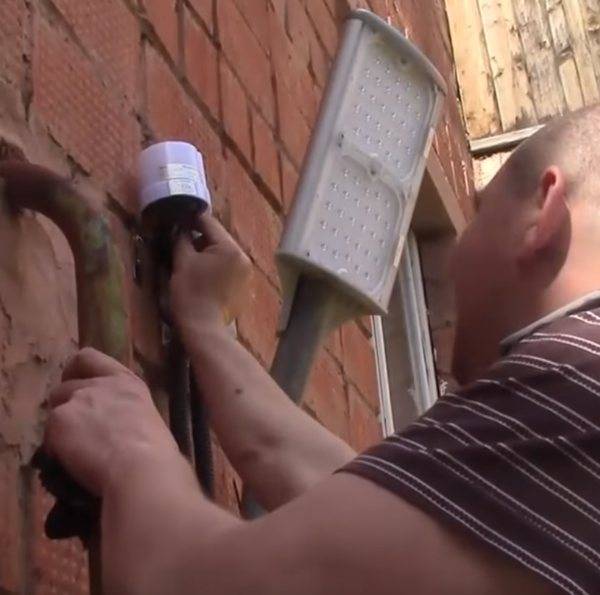

Монтируем фотореле

Шаг 4. Подключить выход с датчика к линии освещения (выход – это фаза).

Подключаем датчик к освещению

Шаг 5. Тестовое включение линии.

Проверяем работоспособность

Шаг 6. Проверка работоспособности датчика, если необходимо – регулировка степени срабатывания.

Настраиваем датчик

Описание фотореле

Чувствительное фотореле на симисторе ГОСТ 51324.2.1-99. представляет собой оптронный прибор, состоящий из светодиодов, оптически связанных с контактами электроприборов. Его еще часто называют сумеречный светодиодный датчик, приспособление день-ночь и т.д.

Фото — Фотореле фото

Фотореле предлагают различные преимущества по сравнению с механическими реле времени:

Малый размер. Размещенное в небольших блоках, таких как USOP, приспособление разрабатывается с уменьшенной платой;
Длительный срок службы. При отсутствии механического контакта, значительно продлевается срок годности за счет того, что полностью отсутствует износ;
Слаботочный привод. Данный прибор может работать с поступающим током даже в несколько миллиампер без усилителя. Таким образом, соседние устройства могут обходиться без драйверов;
Бесшумная работа. При отсутствии механического контакта, бесконтактное реле при работе не издает совершенно никаких звуков;
Высокая скорость. Фотореле примерно в 10 раз быстрее, чем механические аналоги (которые принимают несколько миллисекунд для переключения).
Отличная производительность, многие приборы поставляются с таймером.

Составляющими прибора являются: три контактных провода для подключения к общей сети, магнитный пускатель, якорь.

Фото — Фотореле в разобранном виде

Видео: простое фотореле

Устройство фотореле

Датчики движения. Успейте купить со скидкой! Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

Устройство фотореле для уличного освещения

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя

Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

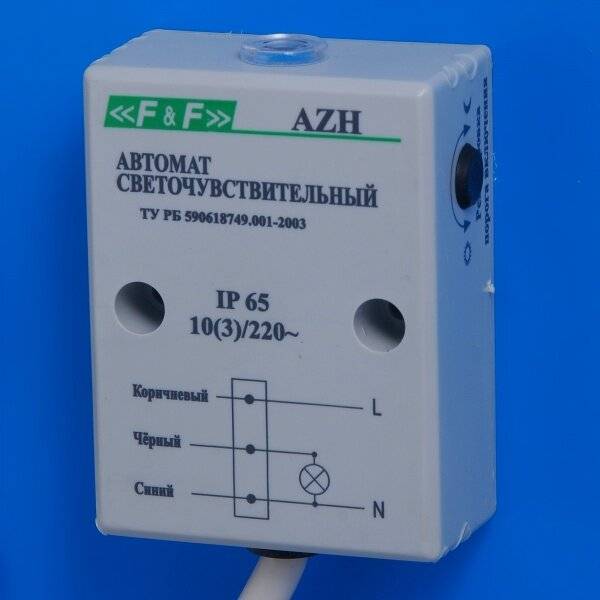

Фотореле с встроенным фотодатчиком AZH-106 IP65

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы

Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины
