Пластиковые или металлические? — вот в чем вопрос
Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.
Металлические трубы практически не применяются в электромонтаже
И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.
Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).
В деревянном здании для электромонтажа требуется оцинкованный металлорукав
В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.
То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.
Подробнее о преимуществах пластиковых труб
Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:
- живучесть (при правильной эксплуатации до 30-50 лет),
- легкость самой конструкции, а также простота монтажа,
- механическая прочность,
- устойчивость к коррозии,
- широчайший ассортимент размеров и крепежных аксессуаров.
Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.
Стойкость к горению — обязательное качество для электромонтажа внутри помещений
Гладкая труба из ПВХ
В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.
Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.
Наружная электропроводка требует иных решений
Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.
Гофра из ПНД с зондом для протяжки
Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.
А если закладывать в землю?
При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.
Двустенная защитная красная гофра в бухте
Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!
В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.
Для удобства и наглядности соберу рекомендации в виде таблицы
Рекомендованные материалы труб в зависимости от способа электромонтажа
А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.
Несколько правил как прокладывать кабель в трубах
Мало подобрать грамотно. Нужно еще и работы по монтажу выполнить в соответствии с правилами. А именно согласно фундаментальному документу «Правила устройства электроустановок». Среди прочего, там указано, что:
- укладывая кабель в ПНД, необходимо зафиксировать трубу специальными скобами по всей протяженности конструкции через заданные промежутки. В зависимости от ситуации и объекта, расстояние между точками фиксации составит от 0,5 до 0,8 метра;
- при выполнении проводки скрытым способом размер штробы рассчитывают по диаметру кабеленесущих систем, а не по размеру проводника;
- при монтаже гофры избегайте возникновения острых углов.
Закладка проводника в металлические рукава имеет свои особенности. Здесь для стыковки участков между собой применяют резьбовые соединительные муфты и колени. Зачастую приходится выполнить заземление такой системы.
Собственно, какова целесообразность?
А целесообразность ищите в «библии» электромонтажа – нормативном документе под названием «Правила устройства электроустановок». Но мы обещали просто и доступно объяснить основные принципы, так что выполняем.
Даже когда нет прямой регламентированной ПУЭ необходимости, монтаж в защитных трубах оправдан во множестве ситуаций. Прежде всего, там, где необходимо создать физический барьер и отдаление кабеля от поверхности на заданное стандартами расстояние. Плюс это уменьшение количества доступа кислорода к кабелю при возникновении возгорания.
Стенки из пластика или металла (правильно подобранных для конкретных условий эксплуатации) выдерживают внешнее давление, имеют стойкость к действию агрессивных веществ вроде кислот и растворителей.
Не лишним будет предусмотреть защиту кабеля от повреждения грызунами.
Дополнительно кабель в трубах защищён от возможного воздействия влаги. Без специальной укрепленной гофры (дальше уточню, какой именно) не обойтись и при выполнении бетонной стяжки пола. Часто такой способ электромонтажа значительно облегчает и ускоряет процесс прокладывания коммуникаций.
Например, удобнее монтировать несколько проводов, собранных пучком в одной гофре, плюс обеспечивается сменяемость электропроводки.
Итак, принято решение прокладывать провод в трубе. Прежде чем рассказать, какие именно нужно выбирать, отмечу, какие выбирать не нужно.
Прокладка кабеля в гофре: разновидности гибких изделий
На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:
- для силового кабеля;
- для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).
Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:
скрытой внутренней;
Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам
- наружной;
- подземной.
Существует другой тип классификации изделий – по степени прочности:
- легкие трубы;
- тяжелые;
- сверхтяжелые.
По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая
Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).
Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:
| № п/п | Цвет гофры | Сфера применения |
| 1. | Серый | Стандартный электропровод |
| 2. | Белый | Компьютерные сети, интернет |
| 3. | Зеленый | Телефонный или другой слаботочный кабель |
| 4. | Красный | Внешний силовой электрокабель |
| 5. | Синий | В системе «теплый пол» и гибких водогонах |
| 6. | Желтый | Нужды газоснабжения |
| 7. | Гофра черная и коричневая | Изолированные провода бытовой техники и других электроприборов |
Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.
Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд
До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).
В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей
При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.
Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.
Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.
Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений
На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.
Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).
При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.
При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки
Почему так популярны трубы металлические гофрированные для электропроводки
Основным предназначением металлической гофры для проводки является защита проводов от разных повреждений. В жилых помещениях металлогофра используется для кабелей, которые проводятся по сгораемым поверхностям. Это различные электрические проводки над подвесными конструкциями, в хозяйственных строениях и постройках из дерева.
Дополнительная защита важна при контакте кабеля с магистралями трубопроводов
Это важно при пересечении с отопительными магистралями и газопроводом. Укладка электропроводки внутри металлического корпуса делается в несколько шагов:
- провода затягиваются внутрь защищающей магистрали;
- установка конструкции на поверхностях и подвод проводов в щитовые короба;
- подсоединение кабелей.
Защитная магистраль прокладывается по разнообразным поверхностям при помощи клипс. Крепить нужно через расстояния, чтобы исключить провисание
Уделите внимание монтажу кабелей и проводов внутрь электроприборов. В гофре не должен собираться конденсат
При вводе в конструкции электрощитов применяются разнообразные муфты. Для соединения элементов применяются фитинги.
Применение металлических магистралей в промышленных целях
Металлическая отличается от аналогичных вариантов повышенной прочностью. Также представлены следующие варианты:
- пластиковая гофра имеет отличные технические характеристики;
- уличный вариант используется для проводки снаружи, она устойчива к агрессивным проявлениям окружающей среды;
- для сохранения проводов в автомобилях применяется автомобильная труба;
- изделие для протяжки кабеля в земле обладает износоустойчивостью и может эксплуатироваться очень долго;
- к современным вариантам относится ПВХ конструкции;
- термостойкий вариант имеет повышенный уровень прочности и не подвержен термическому воздействию.
Прокладка кабеля в гараже
Монтаж гофротруб
При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
- Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов. Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
- Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
- Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
- Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре
При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

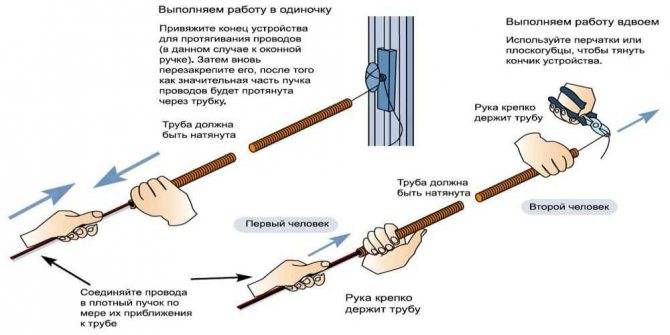

Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Увеличение стоимости работ
Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.
Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.
После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.
Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.
Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм. Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.
При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.
А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.
Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.
Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:
специальный крепеж и гвозди
Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.
больше распредкоробок
Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество. А вот при работе с гофрой, как раз таки только четыре!
Поэтому общее число коробок, хоть и не существенно, но вырастет.
Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.
Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.
При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.
У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.
Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%. А для некоторых, это существенная разница в общей стоимости ремонта.
А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.
Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.
При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.
Разновидности по материалу изготовления
Гофрированные трубки для электрического кабеля выполняются из металла или специального пластика. В строительстве широкое распространение получили гофры из следующих материалов:
- Поливинилхорид (ПВХ) – легкий материал, имеющий самозатухающие свойства. Гофры из такого материала выполняются в сером цвете. ПВХ гофры для кабеля используются в сухих закрытых помещениях, так как чувствительны к ультрафиолетовому излучению и не являются водостойкими. Получили наибольшее распространение в связи с доступностью (невысокая цена) и универсальностью применения.
- Полипропилен (ППР) – материал, который не поддерживает и не распространяет горение, устойчив к ультрафиолетовому излучению. Гофры из такого материала являются водостойкими и используются при прокладке сетей вне помещений или в помещениях с высокой влажностью. По цвету такие гофры выполняются синего цвета.
- Полиэтилен низкого давления (ПНД) – влагостойкий материал. Такие трубки так же применяют во влажных помещениях или на улице. ПНД – материал горючий, поэтому его не используют в деревянных помещениях. Разрешено использование ПНД гофр в стяжках или в конструкциях из негорючих материалов. Выполняется в оранжевом или черном цвете.
- Нержавеющая сталь – самый стойкий и дорогой материал для изготовления гофрированных трубок. Стоек при применении в агрессивных средах и отлично защищает кабель от механических повреждений (например, от грызунов или случайных повреждений при производстве строительных и ремонтных работ). Применяют как внутри помещений по горючим и негорючим материалам, внутри конструкций, так и на улице при подземной или воздушной прокладке кабеля.
- Полиамид (ПА) – очень гибкий материал, который устойчив к механическим и химическим воздействиям. Имеет широкий диапазон рабочей температуры (от -60 до + 150 градусов Цельсия). Гофрированные трубки из такого материала не распространяют горение и могут применяться как внутри зданий, так и снаружи. Производятся в темно-сером цвете.
Стандарты и типы труб
Цены на гофрированные трубы: (прайс-лист) по наружнему диаметру OD
Прайс-лист от 09 января 2021 года.
- D-1000/851мм SN6-7 полимерная с раструбом 10 161,00 ₽В корзину
- D-1000/851мм SN8-9 полимерная с раструбом 12 174,00 ₽В корзину
- D-110/94мм SN8-9 полимерная с раструбом 240,00 ₽В корзину
- D-1200/1030мм SN6-7 полимерная с раструбом 15 420,60 ₽В корзину
- D-1200/1030мм SN8-9 полимерная с раструбом 17 781,13 ₽В корзину
- D-133/110мм SN8-9 полимерная с раструбом 301,00 ₽В корзину
- D-160/136мм SN8-9 полимерная с раструбом 427,50 ₽В корзину
- D-190/160мм SN8-9 полимерная с раструбом 495,90 ₽В корзину
- D-200/171мм SN8-9 полимерная с раструбом 571,00 ₽В корзину
- D-230/200мм SN6-7 полимерная с раструбом 610,00 ₽В корзину
- D-230/200мм SN8-9 полимерная с раструбом 723,00 ₽В корзину
- D-250/216мм SN6-7 полимерная с раструбом 743,00 ₽В корзину
- D-250/216мм SN8-9 полимерная с раструбом 901,00 ₽В корзину
- D-290/250мм SN6-7 полимерная с раструбом 1 001,00 ₽В корзину
- D-290/250мм SN8-9 полимерная с раструбом 1 219,00 ₽В корзину
- D-315/271мм SN6-7 полимерная с раструбом 1 039,00 ₽В корзину
- D-315/271мм SN8-9 полимерная с раструбом 1 385,00 ₽В корзину
- D-340/300мм SN6-7 полимерная с раструбом 1 317,00 ₽В корзину
- D-340/300мм SN8-9 полимерная с раструбом 1 741,00 ₽В корзину
- D-368/315мм SN6-7 полимерная с раструбом
- D-368/315мм SN8-9 полимерная с раструбом
- D-400/343мм SN6-7 полимерная с раструбом 1 679,00 ₽В корзину
- D-400/343мм SN8-9 полимерная с раструбом 2 157,00 ₽В корзину
- D-460/400мм SN6-7 полимерная с раструбом 2 057,00 ₽В корзину
- D-460/400мм SN8-9 полимерная с раструбом 2 556,00 ₽В корзину
- D-500/427мм SN6-7 полимерная с раструбом 2 715,00 ₽В корзину
- D-500/427мм SN8-9 полимерная с раструбом 3 275,00 ₽В корзину
- D-575/500мм SN6-7 полимерная с раструбом 2 928,00 ₽В корзину
- D-575/500мм SN8-9 полимерная с раструбом 3 645,00 ₽В корзину
- D-630/535мм SN6-7 полимерная с раструбом 4 029,00 ₽В корзину
- D-630/535мм SN8-9 полимерная с раструбом 4 802,00 ₽В корзину
- D-695/600мм SN6-7 полимерная с раструбом 4 409,10 ₽В корзину
- D-695/600мм SN8-9 полимерная с раструбом 5 398,99 ₽В корзину
- D-800/687мм SN6-7 полимерная с раструбом 6 332,00 ₽В корзину
- D-800/687мм SN8-9 полимерная с раструбом 7 619,00 ₽В корзину
- D-923/800мм SN6-7 полимерная с раструбом 7 848,00 ₽В корзину
- D-923/800мм SN8-9 полимерная с раструбом 9 259,99 ₽В корзину
Установка
Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.
Как подобрать размер
Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.
В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.
Как закрепить гофру на вытяжку
Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:
- гофротруба
- саморезы
- хомуты для фиксации рукава или мягкая проволока
- решётка под вентиляцию или переходник
- силиконовый герметик
- переходники, не нашлась гофра подходящего размера
Как крепить гофру к вытяжке, после того как все инструменты готовы:
- Перед работой следует прочистить вентиляцию в квартире
- Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
- С помощью герметика смажьте горловину вытяжки
- Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
- Необходимо проложить так до конца отверстия вентиляции
- Зафиксируйте саморезами решётку под вентиляцию
- После чего надевайте гофру с герметиком
- Закрепите работу хомутом
- Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.
СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.
Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.
Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.
Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку. Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.
Для чего нужен монтаж гофры на вытяжку
Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем. Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.
Практические советы по выбору гофры
При покупке гофротрубы отрезками длиной по 6 метров (кстати, не все специализированные магазины продают такие куски, уточните этот момент сразу) будьте готовы к тому, что протяжка в них отсутствует. И это оправдано т.к. на небольшой длине протянуть кабель не трудно и без протяжки.
Старайтесь выбирать даже для укладки в землю гофротрубу, не поддерживающую горение.
Прочность сжатия выбранной трубы должна быть высокая — ориентируйтесь на показатель минимум в 6-8 КПа.
А вот уровнем устойчивости к ультрафиолету здесь можно пренебречь, ведь под землей вопрос защиты от солнца не актуален.
Правила монтажа
Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.
При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.
Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:
- Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
- На один участок не допускается делать более 4 поворотов.
- От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
- Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.
- Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.
Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.
Из каких материалов
Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.
- Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
- ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях. Черная кабельная гофра чаще всего изготавливается из ПНД. Но может быть и из полипропилена (ППР)
- ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
- Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.
Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.
