Гриндер (шлифовальный станок): ленточный и дисковый, схемы, изготовление, компоненты

Какие разновидности гриндеров встречаются в продаже

Шлифовальные устройства, оснащенные приводом, широко распространены на современном рынке. Ассортимент различных моделей довольно широк. Они отличаются друг от друга по своей конструкции, мощности, а также стоимости

При выборе конкретной модели необходимо обращать внимание именно на эти критерии

Ленточные гриндеры бывают промышленные и для домашнего использования

Также стоит учесть эксплуатационную принадлежность таких агрегатов. Некоторые из них применяются для работ повышенной сложности, которые не представляется возможным выполнить на ручном шлифовальном оборудовании.

  • промышленные;
  • домашние.

Все устройства такого типа имеют приводной механизм. Однако мощность привода может быть разной. Это еще один критерий, по которому происходит дифференциация ленточных гриндеров. Стоит также отметить, что лента, снабженная абразивным материалом, может иметь различную протяженность. Показатель ширины этого элемента тоже бывает разным.

Агрегаты отличаются конструкцией, мощностью, стоимостью

При выборе конкретного устройства стоит обратить внимание на его марку. Наиболее популярные бренды сочетают в себя приемлемую стоимость и хорошее качество

Самое большое количество положительных отзывов имеют ленточные гриндеры «Левша» и «Мастак».

Количество оборотов – характеристика, оказывающая влияние на скорость передвижения абразивной ленты. Чем ниже этот параметр, тем меньше эффективность устройства. Во время работы данный показатель нередко требуется снижать, чтобы исключить вероятность перегрева ленты, а также обрабатываемой заготовки.

Рабочая лента

У ленточного гриндера всегда можно увидеть пружину, которая необходима для того, чтобы обеспечивать автоматическое натяжение ленты-наждака. Если использовать такую пружину, то менять ленту будет очень удобно, а ее натяжение будет регулироваться автоматически. Следует сразу сказать, что менять ленту даже при обработке одного изделия необходимо будет несколько раз. Обработку любой металлической детали необходимо начинать с лентой с более крупным абразивом, постепенно меняя ее на более мелкую.

Очень важное внимание следует уделить склеиванию ленты. В интернете есть варианты правильной склейки, также можно посмотреть этот процесс на видео. Для ее изготовления необходимо использовать бумагу-наждак на тканевой основе

Для ее изготовления необходимо использовать бумагу-наждак на тканевой основе

Шов на ленте делается только встык и его необходимо обязательно усилить, для чего используется полоска плотной ткани, подкладываемая с обратной стороны склеиваемого участка. Для склеивания ленточного наждака необходимо использовать только эластичный клей, и он должен быть очень качественным

Для ее изготовления необходимо использовать бумагу-наждак на тканевой основе. Шов на ленте делается только встык и его необходимо обязательно усилить, для чего используется полоска плотной ткани, подкладываемая с обратной стороны склеиваемого участка. Для склеивания ленточного наждака необходимо использовать только эластичный клей, и он должен быть очень качественным.

Для качественного и надежного склеивания ленты для ленточного наждака вам понадобится ее правильная подготовка. Склеивать ленту можно при помощи клеевой палочки для термопистолета: такой способ можно наглядно изучить в ролике выше. Для нагрева можно применить обычный технический фен.

При желании, можно сделать свой самодельный шлифовальный станок еще более универсальным, для этого его следует оснастить дополнительным столиком, размещаемым со стороны самого большого шкива. Это позволит вам выполнять обработку деталей на ленточном гриндере, прижимая их к ленте-наждаку со стороны самого большого шкива. Если вы решите сделать такой столик, то необходимо будет предусмотреть возможность изменения направления движения ленточного наждака, который всегда должен перемещаться по направлению к рабочему столу, а не от него.

С более простой конструкцией гриндера можно ознакомиться в видео ниже:

Что такое гриндер и для чего он предназначен

Ленточный гриндер – приводной электрический станок, используемый на завершающей стадии обработки поверхностей. Инструмент применяется на предприятиях промышленности, в небольших мастерских и в домашних условиях. В продаже имеется множество моделей гриндеров, различающихся эксплуатационными характеристиками, размерами и производительностью.

Ленточный гриндер.

Ленточные шлифовальные станки-гриндеры используются на финишной стадии обработки заготовок из различных материалов:

  • древесины;
  • пластика;
  • чёрных и цветных металлов и сплавов.

Настольный станок предназначен для деталей малых размеров. С его помощью выполняется:

  • снятие облоев и заусенцев;
  • выведение кромок топоров и ножей;
  • ликвидация очагов коррозии и старой краски;
  • выравнивание плоских изделий;
  • шлифовка труб;
  • удаление дефектов кромок после газовой, плазменной, механической и других видов резки.

Преимущества и недостатки самодельного гриндера

Самодельные шлифовальные машины обладают рядом достоинств и недостатков. К основным преимуществам можно отнести следующее:

  • возможность обработки поверхностей как больших, так и маленьких деталей;
  • равномерное стачивание;
  • более надежное позиционирование машинки относительно обрабатываемой детали.

Среди недостатков можно выделить сложность использования. Придется немало тренироваться, чтобы хорошо овладеть таким инструментом.

Принципиальная схема гриндера


Схема обязательно нужна во время создания мини-гриндера в домашних условиях Каждый человек, который собирается самостоятельно делать grinder, должен заранее ознакомиться с его чертежом. Это поможет лучше понять, из каких именно элементов состоит устройство и разобраться с основными особенностями его работы.

К основным элементам конструкции можно отнести следующее:

  • Основание.
  • Стойка.
  • Абразивная лента.
  • Электрический двигатель.
  • Ролики.

Главнейший элемент — электродвигатель. Именно с его помощью на ролики подается вращающий момент. Поэтому, чтобы ЛШМ хорошо функционировала, она должна оснащаться мощным мотором.

Какой выбрать двигатель


Двигатель стиральной машинки часто используется при создании самодельного гриндера К выбору электрического двигателя необходимо отнестись максимально серьезно, так как от него в основном зависит то, насколько хорошо будет работать устройство.

Наиболее подходящий выбор — однофазный мотор, мощность которого составляет около 800 ватт. Устройства, оснащенные таким электродвигателем, подойдут не только для обработки древесины, но и каленой стали.

Продольная труба и её назначение

При создании гриндера из шлифмашинки своими руками обязательно добавляется продольная труба. Стоит отметить, что многие люди не знают, для чего именно ее используют. Она необходима при создании дополнительной опоры наждачной ленты.

Размещать ее нужно в центральной части ведущего ролика. При этом прикрепляют ее к поперечной трубе. Чтобы конструкция была надежнее и выдерживала большие нагрузки, необходимо соединять ее при помощи сварки.

Самодельный шкив

Этот элемент конструкции является самым сложным в изготовлении. Готовый шкив для гриндера достаточно дорогостоящая деталь. Для его самостоятельного изготовления необходимы определённые знания в области механики и токарного дела. Получить качественный шкив можно из стали или дюралюминия. В этом случае заготовку необходимо обрабатывать на металлорежущих станках. В упрощённом варианте можно его изготовить из фанеры. Она должна быть ФСФ или ФБ. Толщина выбирается исходя из ширины применяемой ленты.

Диаметр ведущего вала рассчитывается на основании характеристик выбранного двигателя и требуемой скорости движения ленты. Такой расчёт можно произвести самостоятельно или воспользоваться существующими таблицами.

Диск или лента? И привод

Разновидностей шлифовальных станков в промышленности применяется едва ли не больше, чем токарных. Известный всем умельцам наждак – мотор с парой шлифовальных кругов (или одним кругом) – это тоже гриндер. Для себя в домашних условиях имеет смысл делать или дисковый торцевой (тарелочный), или ленточный гриндер. В первом абразив нанесен на вращающийся жесткий диск; во втором – на эластичную ленту, обегающую систему шкивов и роликов. Дисковый более подойдет для шлифовки простых деревянных деталей и грубой или средней чистоты – металлических. На ленточном гриндере возможно производить также точную и чистую доводку профилированных деталей сложной формы, в т.ч. крупногабаритных, см. далее.

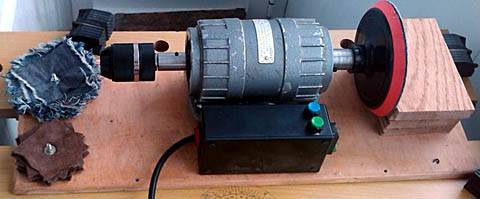

Дисковый гриндер очень просто получается из того самого наждака или подходящего по мощности мотора, см. ниже. Нужно заказать переходник с вала электродвигателя под хвостовик тарельчатого шлифовального круга на металлической основе. Или под зажимной патрон, тогда на том же моторе можно будет соорудить мини токарный станок, см. рис.:

Самодельный дисковый гриндер

«Тарелка» подойдет изношенная: на обрез ее борта наклеивают диск из тонкого (4-6 мм) волокнистого пластика, а на него – абразив. Как сделать торцевой гриндер, см. след. ролик.

Видео: самодельный торцевой гриндер

Разница между дисковым и ленточным гриндером не только в возможностях использования. Если взять обычные домашние поделки, то для дискового гриндера хватит мощности привода в 250-300 Вт на валу. Для мелких деревянных деталей – и 150-170 Вт. Это мотор от старой стиральной машины, прямая (обычная) дрель или шуруповерт. А вот для ленточного гриндера понадобится движок от 450-500 Вт: трехфазный с батареями пусковых и рабочих конденсаторов. Если предполагается обрабатывать крупногабарит, то мощность мотора – от 1-1,2 кВт. Причем батареи конденсаторов для того и другого обойдутся ненамного дешевле самого движка.

Дрель или шуруповерт как привод гриндера удобны и тем, что позволяют оперативно менять скорость движения абразива (см. далее) штатным регулятором частоты вращения. Нужно только, во-первых, сделать для дрели держатель, жестко фиксирующий инструмент. Во-вторых, упругую переходную муфту с дрели на хвостовик диска, т.к. добиться их точной центровки без специального оборудования сложно, а биение сведет на нет точность обработки и может повредить инструмент-привод.

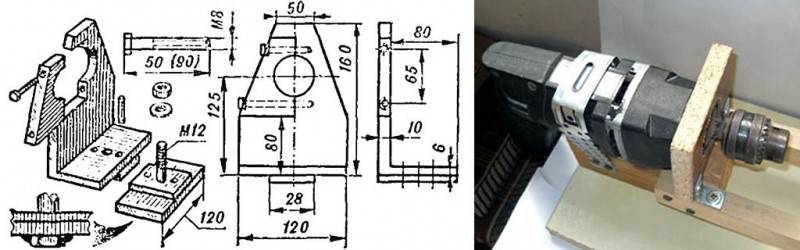

Чертежи держателя дрели для использования ее как привода домашнего металлорежущего станка даны слева на рис.:

Чертежи держателя дрели для привода гриндера (шлифовального станка)

Поскольку ударные и нерегулярные знакопеременные нагрузки на привод в гриндере на порядок ниже, чем, скажем, в токарном станке, держатель дрели для него возможно сделать из твердого дерева, фанеры, ДСП, МДФ, справа на рис. Диаметр крепежного (большого) отверстия – по шейке дрели. Дрель весьма желательно использовать без ударного механизма и со стальной обечайкой на шейке (под установку передней рукоятки).

Муфта

Для переходной муфты понадобится отрезок стального прута (не обязательно точеный) того же диаметра, что и хвостовик приводного вала гриндера, и отрезок армированного ПВХ шланга (садового поливного) с просветом таким, чтобы туго натягивался на прут и хвостовик. Длина «свободного» шланга (между торцами прута и хвостовика в нем) – 3-5 см. Длина выступающей части прута должна быть достаточна для надежного зажима в патроне дрели. После сборки муфты на месте шланг на хвостовике и пруте туго затягивается хомутами; можно проволочными. Такая муфта полностью парирует расцентровку привода и ведомого вала до 1-1,5 мм.

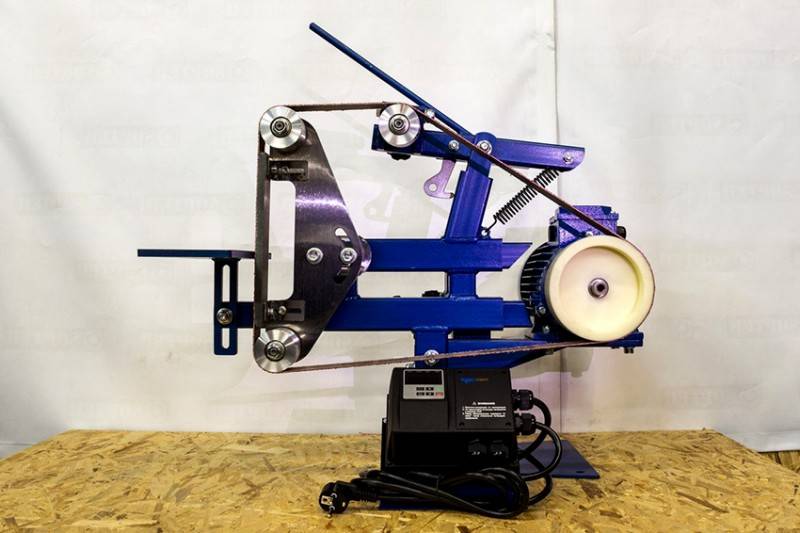

Механизм заказных гриндеров от Андрея Чапая

Популярность гриндеров «Чапая» или сокращенно ГЧ на территории постсоветского пространства вызвана тем, что конфигурация станков поставляется индивидуально под нужды каждого клиента. Нужен профессиональный станок –, пожалуйста, заказывайте модель ГЧ-16 за 60 тысяч рублей. Хотите что-то попроще? Можно заказать отдельно шлифовальную группу без двигателя.

Во всех моделях Чапаевских станков есть следующие положительные стороны:

детали тщательно отшлифованы и подогнаны;

поверхность ленточно-шлифовальных станков не имеет покрытия;

регулируемое положение прижимной площадки.

Шлифовка деталей и соприкасающихся поверхностей избавляет от возможности перекоса ленты. А прижимная площадка имеет по два варианта поворота основания и упора станины.

Во избежание коррозии металла нужно обрабатывать станок антикоррозийным маслом или спреем на силиконовой основе.

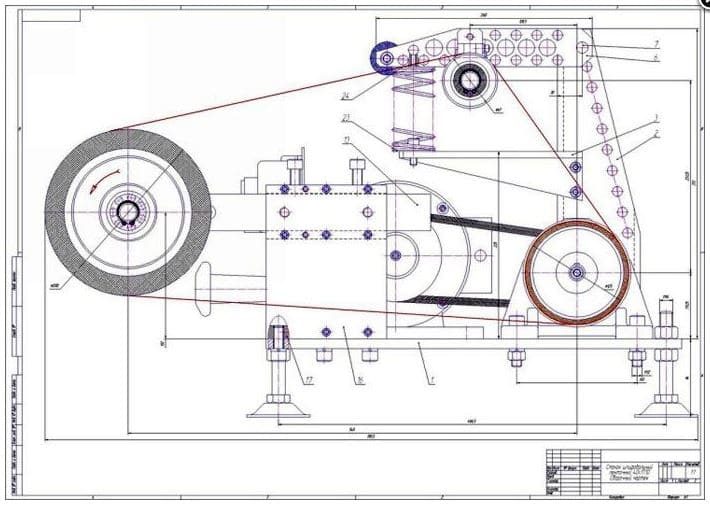

Чертежи ленточного гриндера. Полный комплект с размерами

В данной статье мы представляем Вам полный комплект чертежей со всеми габаритными размерами нашего ленточного гриндера под шлифовальную ленту длиной 915мм.

Данная модель гриндера предназначена для небольшой мастерской или для полупрофессионального использования Ленточно-шлифовальный станок монтируется на двигатели АИР 71B2 мощностью 0.75кВт/1.

1кВт, а так же на двигатели АИР 63B2  мощностью 0.35кВт/0.55кВт в исполнении с фланцем.

Состав комлекта ленточного гриндера Хозяин для самостоятельной сборки

Ведомость основного комплекта рабочих чертежей  ленточного гриндера MG-915 ХОЗЯИН.
ЛистНаименованиеПримечание
1.Общие данные.
2.Рама ленточного гриндера.
3.Опорный механизм. Выдвижной ригель. Пластина стола выдвижная ленточного гриндера.
4.Опорный стол. Упорная пластина, уши ленточного гриндера
5.Шкив приводной ленточного гриндера.
6.Ролик прямой ленточного гриндера 2шт.
7.Ролик бочка ленточного гриндера.
8.Втулка качения ленточного гриндера.
9.Ось резьбовая ленточного гриндера 4 шт.
10.Сборочный вид 1.
11.Сборочный вид 2.
12.Сборочный вид 3.

Основные элементы ленточного гриндера (выдвижной ригель, основная рама и поворотный механизм) вырезаны из металла толщиной 10 мм.  Материал рамы и основных элементов гриндера советуем собирать из металла толщиной 10-12мм, для облегчения конструкции подойдет и алюминий аналогичной толщины.

Для этого Мы рекомендуем использовать лазерную или гидроабразивную резку, так же подойдет плазморез или фрезерные станок.

Чертеж рамы ленточного гриндера Хозяин

При отсутствии доступа к данному оборудованию и определенном опыте и упорстве, используя основные размеры на чертежах, можно собрать ленточный гриндер своими руками при помощи болгарки для резки металла и дрели для сверления отверстий. Самый простой способ перенести чертежи гриндера на заготовки – распечатать  в формате 1:1 и приклеить.

Чертеж ригеля и рамы ленточного гриндера Хозяин

Материал механизма натяжителя ленты для гриндера изготовлен из стали толщиной 8 мм. Для сборки данного узла потребуются метчики М6х1, отверстия диаметром 5.2 мм, на чертеже под резьбу 6х1. Трущиеся элементы рекомендуем смазать любой доступной технической смазкой. Для дальнейшей стабильной работы натяжителя ленты для гриндера рекомендуется проводить смазку регулярно.

Чертеж натяжителя ленточного гриндера Хозяин

Опорный столик и упорная площадка ленточного гриндера Хозяин изготавливаются из стали толщиной 6 мм с использование сварки и последующей шлифовкой швов. Так же Вам потребуется метчик М8х1.2, отверстия под эту резьбу обозначены диаметром 6.8 мм. В качестве упорного элемента гриндера, мы рекомендуем использовать керамогранитную плитку, она зарекомендовала себя лучше, чем высоколегированные стали или чугун, т.к. плотность и долговечность у неё выше.

Чертеж столика ленточного гриндера Хозяин

Токарные работы лучше всего доверить  опытному токарю, т.к. ролики и шкив ленточного гриндера являются деталями высокой точности, сложны в изготовлении и требуют использования токарного оборудования и различного вида резцов, а также ленточной пилы для нарезки заготовок. Это основной элемент стабильной работы, ровного хода ленты гриндера и безопасности работы Вашего станка. Все размеры и допуски роликов для гриндера указаны на нижеследующих чертежах.

Чертеж втулки натяжителя ленточного гриндера Хозяин

Для сборки  роликов гриндера Вам потребуются подшипники 6000RS 6шт., в случае неточной токарной обработки их рекомендую вклеивать на резьбовой герметик, это позволит им прослужить дольше и избежать неприятных ситуаций с развалившимися роликами. Мы на своих станках используем ЧПУ токарные работы, которые позволяют изготовить детали с точностью до .01 миллиметра.

Для лучшего понимания, сборки ленточного гриндера своими руками, ниже прикладываем сборочный чертежи и виды собранного гриндера.

Сборочные чертежи ленточного гриндера Хозяин

Сборочный чертеж ленточного гриндера (Вид 1)

Сборочный чертеж ленточного гриндера (вид 3)

Сборочный чертеж ленточного гриндера (вид 2)

Весь используемый крепеж для сборки ленточного гриндера своими руками,выкладываем в файле спецификация.

Спецификация крепежа к чертежу ленточного гриндера Хозяин

  • Спасибо, что дочитали данный материал, ссылку на чертежи ленточного гриндера “Хозяин” векторном формате для печати в хорошем качестве выкладываем отдельным файлом
  • Ленточный гриндер чертежи в формате dwg с размерами
  • Предложение, вопросы и пожелания присылайте нам на почту, будем рады обсудить или помочь с возникшими вопросами.
  • Звоните, пишите!

Станки для изготовления и заточки ножей

Если в древности процесс создания ножа занимал длительное время, то сейчас благодаря техническому прогрессу и автоматизации всё происходит в сотни раз быстрее. Раньше человек вынужден был всё делать вручную: от выливания заготовки до заточки и полировки.

Сейчас же с применением различных станков, готового металла с необходимыми характеристиками, держателями и инструментами мастеру не требуется прилагать много усилий.

Сделать нож своими руками можно как для себя, так и для продажи. В любом случае необходимо обзавестись рядом оборудования, чтобы максимально увеличить продуктивность производства:

  • болгарка с дисками;
  • дрель или шуруповёрт;
  • точильный станок;
  • гравер с разными насадками;
  • гриндер (шлифовальный станок);
  • электрический лобзик;
  • ленточная пила.

Этот список могут дополнять менее необходимые станки (без них можно обойтись), держатели, которые на отдельных этапах помогут ускорить процесс. Если необходимо создать нож более сложной, необычной дизайнерской конструкции понадобятся ещё другие приспособления, так как стандартным набором не обойтись.

Отдельное внимание хотелось бы уделить такому важному аппарату для ножеделов, как гриндер. Именно с его помощью в домашних условиях можно изготавливать ножи ничуть не хуже магазинных. Он поможет придать холодному оружию можно вид заводского.

Он поможет придать холодному оружию можно вид заводского.

Как сделать ролики для гриндера своими руками

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта.

ИллюстрацияОписание действия

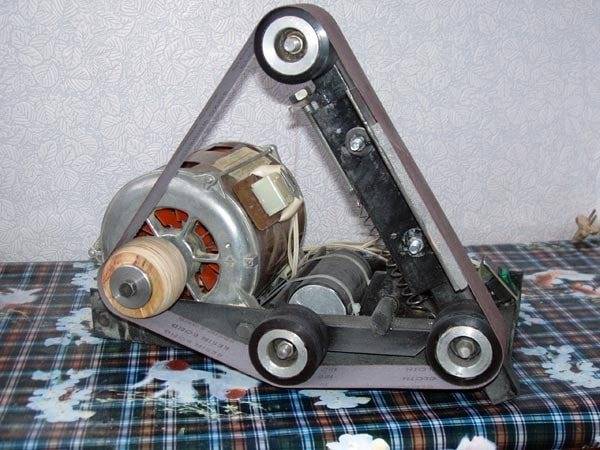

Для работы потребуется обычный коллекторный двигатель от старой стиральной машины.
Проверяем положение вращающего вала лазером

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

Часто возникает вопрос – как сделать ленту нужной ширины и размеров, а главное, как склеивать ее элементы между собой, чтобы избежать брака и обрывов во время работы. Для тех, кто до сих пор не знает, рассказываем последовательность шагов:

  1. Первый этап: разрезаем ленту по необходимой нам ширине. Сворачиваем для удобства в моток. Измеряем планируемый кусок по длине. Отрезаем.
  2. Удаляем абразивный слой на расстоянии 2−3 см от краёв ленты с двух ее концов, приклеиваем заплатку из кусочка ткани, прижимаем её струбцами, ждём, когда клей застынет, и отрываем нашу «заплатку».
  3. Далее берём наждачную бумагу меньшей зернистости, обычно учитывают разницу на один пункт: если у основной ленты зернистость − 3, то наждачную бумагу берём номер 2. Приклеиваем её заподлицо к абразиву.
  4. Зачищаем аккуратно места стыков наждачной бумагой.

Важно! Выбирая ленту для гриндера, важно правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал,а слишком быстрая – сама сотрётся, толком ничего не обработав

Подготовка роликов для гриндера – один из самых трудоёмких этапов работы. Чаще всего для шлифовальной машинки делают четыре ролика с разными размерами − от 70 до 150 мм. Чаще всего в работу идет металл, в первом случае используют сталь, лучше всего подойдёт титан или дюралюминий. Причём ширина роликов зависит от размера шлифованной ленты.Многие мастера используют как металлические конструкции, так и деревянные, главное обеспечить качество крепления «бочонка» к рабочей поверхности.

Чертёж ролика для гриндера с размерами

При создании чертежа для изготовления роликов запомните, что ролики должны быть бочкообразной формы, это всё обеспечит удержание ленты. Чертёж – обязательное условие работы, ведь, скорее всего, вам придётся обращаться к токарям. Если вы хотите, чтобы ваше устройство работало качественно, стоит не экономить на этом, кроме того, следует выбирать подшипники 6 класса и выше.

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей.

ЧИТАТЬ ДАЛЕЕ: Отделка ванной комнаты стеновыми панелями из ПВХ своими руками

Варианты шкива и роликов из металла

Особенности конструкции

Такой материал, как древесина, часто применяется для изготовления всевозможных деталей и разных изделий. Обработка заготовок на основе дерева осуществляется с помощью разного оборудования. В частности, для тщательной и высокоточной обработки нужны шлифовально-ленточные станки, рабочим органом которых является абразивная лента.

Элементами конструкции такого агрегата являются:

  • абразивная лента — ее можно размещать горизонтально или вертикально, ленту устанавливают на станине и ставят между вращающимися барабанами;
  • барабан (ведущий и ведомый) — ведущий барабан двигается благодаря электродвигателю, который передает посредством ременной передачи вращательный момент. Скорость движения ведущего элемента и, соответственно, скорость движения ленты можно регулировать посредством специально установленных режимов обработки тех или иных поверхностей;
  • стол для оборудования (металлический или деревянный) — если он сделан из дерева, то на нем можно затачивать сложные заготовки;
  • электродвигатель — он должен обладать мощностью порядка 2,8 кВт. Также он обязан обеспечивать скорость ленты в 20 метров в секунду;
  • специальная монтажная вытяжка — ее нужно поставить с той целью, чтобы при технологическом процессе вы могли удалить пыль, которая появилась во время работы.

Длина станка, а также его рабочего инструмента, непосредственно зависит от длины обрабатываемых изделий. Если заготовка имеет длину меньше, чем рабочая поверхность, с ней будет проще работать.
