Пленочный потолочный обогреватель

Характеристики пленочного инфракрасного отопления на потолок

Инфракрасное потолочное отопление представляет собой пленочное полотно, внутри которого расположены нагревательные элементы. В момент, когда будет осуществляться подача электричества, данная пленка за считанные минуты нагреется до +45 °С. Передача инфракрасных волн осуществляется тем же способом, что и у солнечного света. После того как декоративное потолочное покрытие будет нагрето, тепло будет направлено к полу, от которого в дальнейшем будет отражаться.

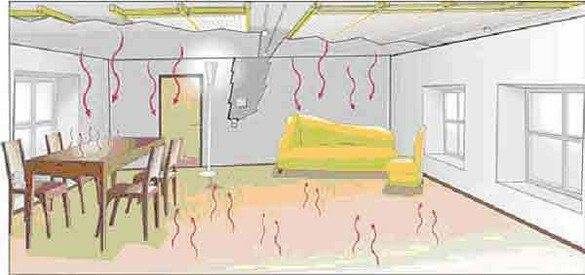

Благодаря потолочным инфракрасным пленочным приборам нагреваться будет не только воздух в помещении, но и имеющаяся мебель. Таким образом, в жилом помещении будет постоянно аккумулироваться тепло, которое в дальнейшем будет отдаваться от поверхности предметов.

В помещении на уровне порядка 1-1,5 м необходимо установить терморегулятор, благодаря которому будет осуществляться корректировка работы системы инфракрасного пленочного обогревателя, который монтирован на поверхность потолка.

Как правило, собственник жилого помещения самостоятельно устанавливает уровень желаемого температурного режима. В тот момент, когда будет достигнут заданный уровень температуры, инфракрасный потолочный обогреватель прекращает работу. При этом стоит учитывать, что после прекращения работы оборудования будет осуществлен процесс поддержания установленного температурного режима. Таким образом, каждый раз после включения инфракрасный пленочный потолочный обогреватель будет работать от электрической сети порядка 10 минут.

Среди технических характеристик стоит выделить следующие моменты:

• ширина пленочного полотна может варьироваться в пределах от 0,5 м до 1 м;
• максимальная толщина составляет 1,2 мм;
• максимальный температурный нагрев установленных элементов – +50 °С;
• необходимое напряжение – 220 В;
• масса 1 кв. м инфракрасного пленочного обогревателя составляет 50 г.

Многие считают, что установив такой вид отопления, поверхность пола будет постоянно холодной

Важно понимать, что благодаря нагреву предметов недостаток тепла у пола будет компенсирован

Инфракрасное отопление «греющий потолок» – греющая пленка ТМ

Конструктивно греющая пленка ТМ – это соединенные медными шинами тонкие карбоновые полосы, ламинированные с обеих сторон полиэстером. Тем самым обеспечивается водонепроницаемость материала и его защита от поражения электричеством.

Южнокорейские электронагреватели обладают всеми преимуществами, которыми отличается греющий потолок. При этом стоимость квадратного метра материала – одна из наиболее выгодных на рынке, что обеспечивает пленочным электронагревателям дополнительную популярность при организации системы отопления. Гарантия на пленку ТМ 10 лет. Подробнее в обзоре товара – Греющая пленка ТМ.

Внешний вид греющей пленки ТМ:

1. Питающие провода;
2. Точка соединительной пайки проводов питания к медной шине, которая изолируется битумным скотчем;
3. Медные шины;
4. Карбоновые полосы нагревателей;
5. Специальные полосы в полиэстеровой пленке для разрезания материала (с шагом 200 или 250 мм);
6. Монтажные полосы для крепления греющей пленки ТМ.

Технические характеристики греющей пленки ТМ:

• Номинальное напряжение Uн – 220 В, 50 Гц;
• Максимальная мощность – 150 или 220 Вт/кв.м;
• Max. температура нагрева греющей пленки ТМ – 45-50 °С;
• Толщина полотна – 0.4 мм;
• Длина – от 0.2 или 0.25 до 7 м;
• Ширина – 0.5 или 1 м.

К нам часто обращаются с вопросом, какой из электронагревателей лучше, какой из них рекомендуется в конкретном случае (дом, производство, склад или офис). Отвечаем. Все материалы, которые мы рекомендуем к использованию для греющего потолка, одинаково надежны и эффективны.

Но все же модульный нагреватель ЗЕБРА ЭВО-300 имеет весомые преимущества (заземление корпуса, направленный тепловой поток, не поддерживает горение) не только перед южнокорейской пленкой, но и перед российскими аналогичными продуктами для греющего потолка!

Преимущества и недостатки системы

Система отопления на основе инфракрасного излучения в сравнении с конвекторными способами обогрева имеет ряд неоспоримых преимуществ:

• Широкая область применения. Инфракрасные панели отопления используют при обогреве помещений всех типов. С их помощью повышают температуру на складах, животноводческих фермах, в подсобных помещениях и в гаражах.
• Высокая скорость нагрева. Ощущение теплового комфорта с момента включения оборудования наступает в считанные минуты. Это происходит за счет того, что воздух не поглощает тепловое излучение, а энергия расходуется по прямому назначению с минимальными потерями. И даже после выключения прибора еще некоторое время он будет продолжать излучать тепло.
• Бесшумность работы. Работа обогревателей не сопровождается никакими вибрациями и шумами, а в процессе нагрева не выделяются продукты сгорания.
• Безопасность для здоровья домочадцев. По своей природе инфракрасное тепло максимально близко к солнечному. Оно является наиболее комфортным для человека. Используемые приборы не издают неприятного запаха, не выделяют токсинов и вредных веществ, являясь абсолютно безопасными для здоровья человека.

Обогреватели этого типа не боятся влаги. За счет этого их смело можно использовать для обустройства «островков тепла» под открытым небом, применяя для обогрева садовой беседки и веранды.

Установив ИК обогреватели, вы сможете существенно снизить теплозатраты и сведете к минимуму проблему нерационального распределения температуры

В отличие от спиральных нагревателей инфракрасные системы не выжигают из воздуха кислород и не пересушивают его. Распространение тепла в помещении осуществляется равномерно без скопления в верхней половине, ближе к потолку, комнаты.

Да и в процессе прогревания не участвуют конвекционные потоки воздуха, которые способны поднимать пыль. Благодаря этому можно поддерживать постоянный микроклимат, обеспечивая условия для комфортного проживания домочадцев.

Обогреватели размещают в полу, потолке или просто прикрепляют к существующим перекрытиям. Их часто применяют при обустройстве системы «умный дом».

Инфракрасные панели и пленочные покрытия славятся компактностью, занимая минимум полезной площади в помещении и отдавая при этом максимум тепла

В пользу современной системы выступает аргументом и тот факт, что в последние годы все большую популярность среди ценителей спа-процедур набирают инфракрасные сауны. Согласно исследованиям японских ученых они являются отличной профилактикой множества заболеваний. Проникая под кожу человека, лучи разогревают кровеносные сосуды, способствуя тем самым быстрому распространению тепла по всему телу.

Но инфракрасная система обогрева не лишена и недостатков. К числу таковых стоит отнести:

• Инфракрасные лучи имеют точечное действие. Поэтому в пределах одной просторной комнаты в одном месте может быть слишком тепло, в другом, напротив – прохладно.
• Поскольку инфракрасные лучи прогревают не воздух, а предметы, то в процессе обогрева помещения, интерьер которого составляют предметы техники, может появляться едва уловимый запах пластмассы.
• В эстетическом плане далеко не всегда такие подвесные обогреватели способны удачно вписаться в общий дизайн интерьера.

Довольно энергоэффективное инфракрасное отопление в полной мере нельзя считать экономически выгодным. Во-первых, на само оборудование изначально придется вложить значительную сумму. Во-вторых, чтобы с его помощью достичь рационального расхода энергии придется потратиться на соблюдение ряда ключевых требований. Например: на утепление здания, обустройство снижающих теплопотери отражающих экранов.

Потребляют такие приборы в зависимости от мощности приблизительно от 50 до 200 Вт на квадратный метр за один час работы

Но при соблюдении всех необходимых условий монтажа КПД системы способно достигнуть отметки в 95%. Да и чтобы поддерживать комфортный микроклимат достаточно, чтобы пленочное покрытие занимало 50% поверхности стен или пола.

Плюсы и минусы

Благодаря такому простому материалу с монтажом может справиться каждый, к тому же процесс не занимает много времени, а значит, произвести установку обогрева можно оперативно. Одним из главных достоинств является отсутствие потребности делать стяжку. Пленочное покрытие можно сочетать с разными видами полов, будь это плитка, ламинат и так далее. На высоту комнаты это не повлияет, а это актуально для негабаритных комнат, где мало пространства.

Материал отличается надежностью, способствует экономии электроэнергии, если сравнивать с остальными видами отопительных систем. Саморегулирующаяся функция предоставляется путем установки специального регулятора.

Что касается минусов, а они все же имеются, пленка работает от электричества, поэтому дома могут быть скачки напряжения, но с такой проблемой можно справиться, установив стабилизатор и защитное реле. Также материал недешевый, поэтому придется вложиться, чтобы получить качественный нагрев помещения. Таким образом, преимуществ ИК покрытия гораздо больше, чем недостатков, поэтому можно смело рассматривать такой вариант отопления помещения.

Монтаж инфракрасной потолочной пленки

В том случае, если данная система будет выступать в качестве основного источника тепла, рекомендуется предварительно на поверхности закрепить маты, которые будут занимать порядка 80%. Если инфракрасный потолочный обогреватель используется в качестве дополнительного источника тепла, то достаточно установить маты на 30% от общей площади всей потолочной поверхности.

Перед тем как приступить к монтажным работам, необходимо предварительно правильно рассчитать уровень мощность обогревательных элементов. Благодаря расчету мощности можно будет подобрать терморегулятор. Например, терморегулятор потребляет 4 кВт, на каждый кв. м пленки приходится 0,2 кВт. В данном случае площадь поверхности должна составлять до 20 кв. м.

После этого переходят к монтажу теплоизоляционных материалов. Если планируется установка ИК обогревателя в многоэтажном доме с бетонным перекрытием, то благодаря теплоизоляции можно предотвратить потерю тепла. В деревянных домах теплоизоляция предотвращает рассеивание тепла и, как следствие, пересыхание древесины.

Для утепления можно использовать вспененный полистирол, который покрыт слоем фольги с одной либо двух сторон. Материал стоит крепить к перекрытиям, используя для этих целей тугоплавкие дюбеля. Стыки рекомендуется проклеивать скотчем, выполненным из фольги. Только после этого можно приступать к установке пленочного потолочного обогревателя.

При креплении инфракрасного пленочного полотна необходимо предварительно отступить по всему периметру от стен около 35 см. Между полосками должно быть оставлено расстояние до 5 см. Инфракрасная пленка должна располагаться на поверхности потолка параллельно друг другу. В процессе проведения работ рекомендуется следовать специальной схеме, согласно которой нагревательные элементы не должны находиться над спальными местами и электрическими приборами.

После того как все элементы были закреплены, стоит проверить работоспособность системы. Для этого предстоит подключить к шинам из меди клеммы и плотно зажать их с помощью плоскогубцев, места подключения должны быть надежно заизолированы.

Для соединения между собой инфракрасных пленочных полотен используют электрические медные провода, которые имеют минимальное сечение, равное 2,5 кв. мм. При необходимости провода можно замаскировать, для этого в стенах делают штробу с помощью перфоратора, которую дальнейшем заделывают штукатуркой.

Внимание! При необходимости можно установить инфракрасный теплый пол на потолок

Критерии оптимального выбора

Действуя как модель «земля-солнце», система ПЛЭН при установке в мае или октябре просто будет поддерживать тот тепловой режим, которым насытился дом за летне-весенний период. Такой обогреватель также эффективно работает в помещениях с хорошей теплоизоляцией.

При этом происходит экономия электроэнергии, и отопление можно периодически выключать. Да и на нагрев резисторной пленки будет затрачиваться меньше времени – снижение примерно на 10% от основных временных затрат. Отопление отключается после того, как пространство нагрелось до нужной температуры. Включать его нужно будет периодически и только на 3-15 минут.

Потолочная система отопления для загородного дома

По мнению большинства людей, главным условием комфорта в доме является тепло. Для тех, кто интересуется техническими новинками в области теплоснабжения, специалисты предлагают новый источник тепла — теплые потолки.

При потолочной системе отопления тепловая энергия выделяется отопительными элементами, расположенными над отделочным материалом потолка, в виде инфракрасного низкочастотного излучения. Преимущество теплоотдачи путем излучения заключается в немедленном эффекте нагрева поверхности объектов (пола, стен, мебели, человеческого тела), которые, в свою очередь, передают тепло воздуху. Благодаря прямому тепловому излучению, температуру воздуха можно поддерживать на 1-3°С ниже, чем при других способах отопления. При этом исключается избыточный нагрев воздуха, происходит выравнивание температуры между полом и потолком, что позволяет снизить энергозатраты до 40%.

В качестве нагревательного элемента используется тонкая металлическая фольга, которая размещается между двумя пластиковыми пленками. Между резистивными модулями фольги имеются места для крепления. Фольга устанавливается между потолочным покрытием и теплоизоляцией. Может использоваться фольга двух модификаций: фольга с рассеиваемой мощностью 125 Вт/м2 — для всех видов потолочных покрытий, фольга с рассеиваемой мощностью 150 Вт/м2 — для помещений с высокими потолками или при использовании значительной площади потолка под светильники или вентиляцию.

Потолочные нагреватели — полностью скрытый от глаз, незаметный источник тепла. Аналогично отоплению для пола, потолочная система отопления предоставляет неограниченные возможности для планировки интерьера, поскольку оборудование скрыто за потолочным покрытием.

Инфракрасная система отопления — экономичная и экологически безопасная отопительная система. К зданию не нужно пристраивать отдельное помещение под котельную или оборудовать котельную в цокольном этаже или подвале. Отпадает необходимость в трудоемком и дорогостоящем монтаже системы парового отопления. Тепловой режим можно регулировать с помощью терморегуляторов в каждом помещении или централизованно по заранее установленной программе.

Преимущества излучающих инфракрасных обогревателей:

— не сжигают кислород, не выделяют продукты горения, не изменяют влажность в помещении; — равномерное распределение тепла без принудительного движения воздуха, поднимающего пыль; — оборудование не занимает полезной площади, высвобождая свободное пространство; — легкий и быстрый монтаж и демонтаж с возможностью повторной сборки и эксплуатации; — пожаробезопасность, класс защиты IP 44; — высокая эффективность обогрева, КПД 95%; — бесшумная работа, экологическая безопасность; — не требуют технического обслуживания; — снижение затрат: по сравнению с традиционными системами отопления, экономия составляет от 40 до 70%; — электромагнитные поля данных приборов находятся на фоновом уровне и значительно меньше многих бытовых электроприборов; — возможность отопления помещений с большой высотой потолков (до 24 м); — срок эксплуатации оборудования более 25 лет; — работа оборудования не зависит от перепадов напряжения и временного отключения электроэнергии.

«КРАСНАЯ ЛИНИЯ» журнал современных строительных технологий line-red.spb.ru

Характеристики электрообогревателя плёночной конструкции.

При выборе плёночного ИК-обогревателя необходимо руководствоваться не только его размерами – ПЛЭНы обладают и другими характеристиками, в том числе, имеющими значение для конкретных условий:

• напряжение потребляемого тока – в основном 220 В, но производятся и на 110 В;
• мощность – до 500 Вт, потребление энергии одним квадратным метром плёночного обогревателя (удельная мощность) может составлять от 70 до 170 Вт;
• максимальная температура нагрева – 35-50 градусов;
• потребляемый ток – 0,7-1,2 А;
• удельная масса – до 350 г/м кв.

Для наглядности описания сведём данные о характеристиках плёночных обогревателей с привязкой к их типоразмерам:

Советы по монтажу инфракрасной пленки на потолок

Для чего использовать инфракрасную пленку?

Используя инфракрасную пленку в системе отопления, можно оптимально сбалансировать распределение тепла во всем помещении. Обогрев помещения происходит при инфракрасном излучении, эффект такой же как при традиционных методах отопления, но комфортная температура достигается быстрее.

Метод инфракрасного обогрева

Метод инфракрасного обогрева может быть как самостоятельным, так и дополнительным, к уже существующей системе отопления, что также эффективно, ведь если в помещении станет теплее даже на 1 градус, затраты основного отопления уменьшатся на 6%.

Закрепляют инфракрасную пленку на металлических гипсокартонных конструкциях, если предполагается гипсокартонный потолок, либо на деревянных стропилах, при этом расстояние между пленкой и деревянной конструкцией должно быть не меньше 50 мм. Монтируя систему с инфракрасной пленкой надо помнить, что нельзя пользоваться пожароопасными, лакокрасочными материалами. Утеплитель надо подбирать из огнестойких материалов. Устанавливают теплоизоляцию перед инфракрасной пленкой. При этом воздушных зазоров между ними быть не должно.

Также нужно заранее продумать расположение перегородок и высоких шкафов в помещении. Если они расположены близко друг к другу, тепло может «застревать» между ними. Либо, если помещение уже обустроено, укладывать пленку так, чтобы избежать блокировки тепла.

Монтаж инфракрасной пленки: секреты и тонкости

При монтаже пленки надо ограждать ее от контактов с острыми предметами, чтобы не порезать, а также не допускать падения на нее предметов, что может привести к деформации пленки. К тому же надо знать, что некоторые производители выпускают пленку с пределом прочности при сгибании 35мм.

Проводить работы с инфракрасной пленкой при температуре ниже 3°С не рекомендуется. Также необходимо соблюдать расстояние 50мм. от воздуховода, от крепежей электрических приборов, от деревянных перекрытий; 200мм. от электрической коробки, и не меньше 25мм. от соединительных выводов и электрических проводов. А расстояние от собственного соединительного провода до несущих перегородок – не менее 50мм. Когда соединяют изделия, контролируют величину максимального тока. Она не должна превышать 10А.

До монтажа инфракрасной пленки — закончим строительство

Учитывая все это, понятно, что до монтажа пленки необходимо закончить строительство, ремонт крыши, выполнить разводку электропроводов, установку камина, воздуховода, определиться с расстановкой высоких шкафов и сплошных перегородок.

Высота потолков должна быть не менее 2,3 м. Если пленка устанавливается на стены, их наклон должен быть не меньше 45°.

Рассмотрим подробно конструкцию с гипсокартоном. Во-первых, применяется влагостойкий гипсокартон, во-вторых, его толщина не должна превышать 16мм. Если нужно повысить теплозащитные свойства конструкции, предлагается следующий вариант: устанавливается утеплитель, затем отражающая пленка (отражателем наружу), далее инфракрасная пленка, и монтируется гипсокартон. Все стараемся соединять без воздушных зазоров.

Виды инфракрасного отопления

Система отопления на основе инфракрасного излучения может быть:

• потолочной;
• напольной;
• настенной.

Они различаются не только по конструкции, каждый вид имеет свои особенности.

Потолочные системы инфракрасного обогрева

Потолочные системы инфракрасного обогрева

Этот вид отопительной системы устанавливается на потолке, при этом поток тепла направлен в пол. Напольное покрытие нагревается, отдавая тепло в воздух и прогревая помещение.

Инфракрасные потолочные лампы состоят из:

• алюминиевых отражающих пластин;
• базового нагревательного элемента;
• термостатических датчиков.

Система производит электромагнитные волны, переходящие в тепловую энергию. Продуктивность системы зависит от материала, из которого сделан базовый элемент. Наиболее эффективны кварцевые, вольфрамовые и керамические ТЭН.

• легкость установки и демонтажа;
• компактность;
• возможность автоматического регулирования работы;
• компактность.

Отопление дома с помощью потолочных систем имеет следующие недостатки:

• трудность при монтаже на нестандартных (например, наклонных) потолках;
• высокая стоимость оборудования;
• необходимость размещать нагреватели не ниже 1,5 м от уровня пола.

Настенные системы ИК-отопления

Настенные отопительные приборы могут быть выполнены в виде плинтусов, ПЛЭН систем, радиаторов, панелей. Установить ЭИНТ просто, для этого не требуется опыт: нужно лишь закрепить на стене кронштейны и подвесить обогреватель, пользуясь инструкцией.

Немного сложнее проходит установка ПЛЭН системы – она монтируется в стену.

• автоматический режим работы;
• длительный эксплуатационный срок;
• малый расход энергии на обогрев 1 м²;
• небольшие расходы на обслуживание.

Инфракрасные панели отопления настенного типа имеют и недостатки:

• высокая цена;
• необходимость располагать приборы на заданном уровне для равномерного прогревания помещения;
• невозможность использования в качестве основной отопительной системы в регионах с суровым климатом.

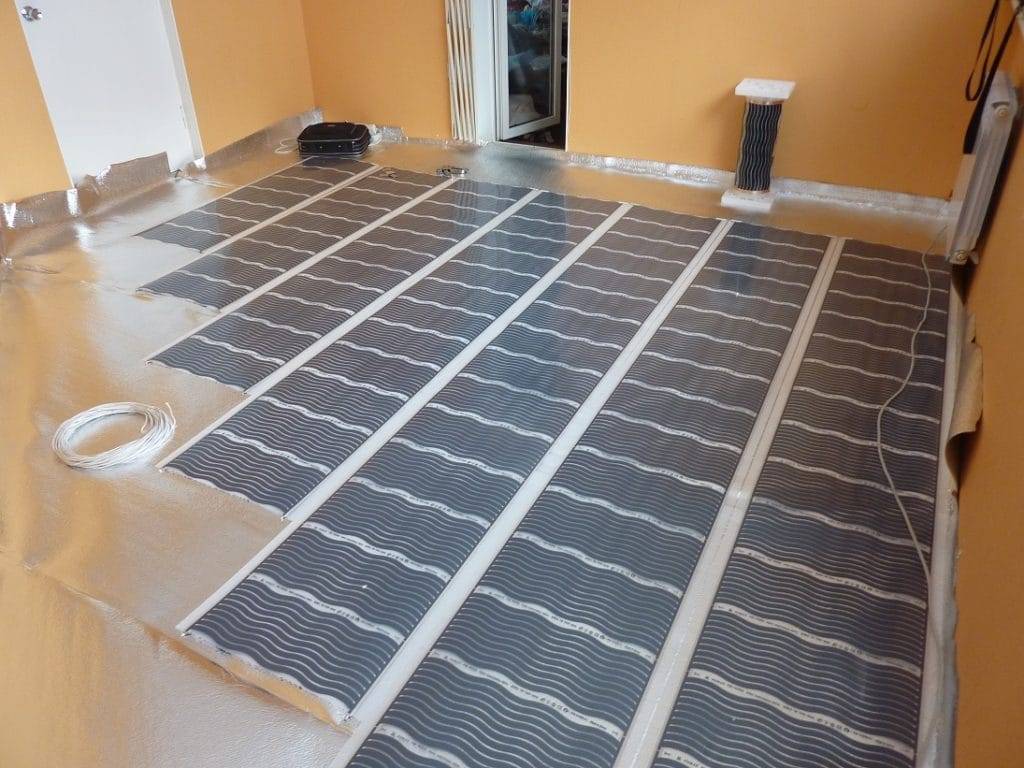

Напольные системы инфракрасного обогрева

Напольная система инфракрасного обогрева

Напольная отопительная ИК-система – тонкие пленочные маты с плоскими нагревательными элементами. Для их укладки можно использовать стяжку любого вида, а в качестве финишной отделки применять натуральный камень, ламинат, керамическую плитку, линолеум и другое покрытие.

Монтаж осуществляется быстро, при этом не требуется проводить трудоемких операций, а в результате полы будут теплые.

• длительный срок эксплуатации;
• бесшумность;
• экологичность;
• простота управления;
• пожаробезопасность.

К минусам относятся:

• невысокая эффективность при некачественной теплоизоляции или ее отсутствии;
• высокая стоимость;
• необходимость составления плана расположения плит с учетом особенностей помещения и расстановки мебели в нем.

Монтаж пленочного отопления на потолок

Чтобы готовая система отопления была эффективна, следует придерживаться при работе следующих правил:

1. Перед установкой нужно выполнить теплоизоляцию помещения (стен, дверей, окон).
2. Нельзя монтировать пленочное отопление в помещении с повышенной влажностью или при низкой температуре.
3. Обогревательная система, выполняющая роль основной, должна занимать не менее 80 % общей площади потолка. Для дополнительной достаточно 40 %.
4. Мощность тока должна соответствовать значению, указанному в паспорте обогревательной системы. Если она меньше требуемой, необходимо поставить распределительный блок.
5. Термодатчик должен быть установлен на уровне 170 см от уровня пола.
6. Запрещено загибать рулонный обогреватель под углом 90 °.
7. Для слишком высоких – выше 360 см – потолков не подойдут стандартные модели, поскольку расход электроэнергии в этом случае будет неоправданно большой.
8. В целях уменьшения теплопотерь рекомендуется монтировать под ИК-пленку фольгированную пленку. Она будет отражать тепло в помещение.
9. Разрезать рулонный обогреватель следует только по намеченным линиям.
10. Фиксировать ИК-обогреватель нужно с помощью степлера или специального крепежа, при этом крепеж должен располагаться на прозрачных участках пленки.
11. Расстояние между полосами пленки должно составлять не больше 50 мм.
12. При монтаже необходимо убедиться, что нагревающиеся поверхности не будут контактировать с легковоспламеняющимися или горючими материалами.
13. Контакты электропроводки нужно тщательно изолировать, используя изоляционную ленту и пластиковые колпачки.

Пленочное инфракрасное отопление монтируют в четыре этапа:

1. Расчет материалов для устройства системы пленочного отопления.
2. Проведение работ по теплоизоляции потолка.
3. Установка элементов отопительной системы, монтаж термодатчика.
4. Подсоединение к сети и терморегулятору.

После определения нужного количества материалов и их закупки приступают к теплоизоляции потолка. Для этого используют фольгированный теплоизолятор (фольгоизол пенофол и другие). Материал должен быть укреплен по всей поверхности потолка и немного заходить на стены, чтобы снизить теплопотери.

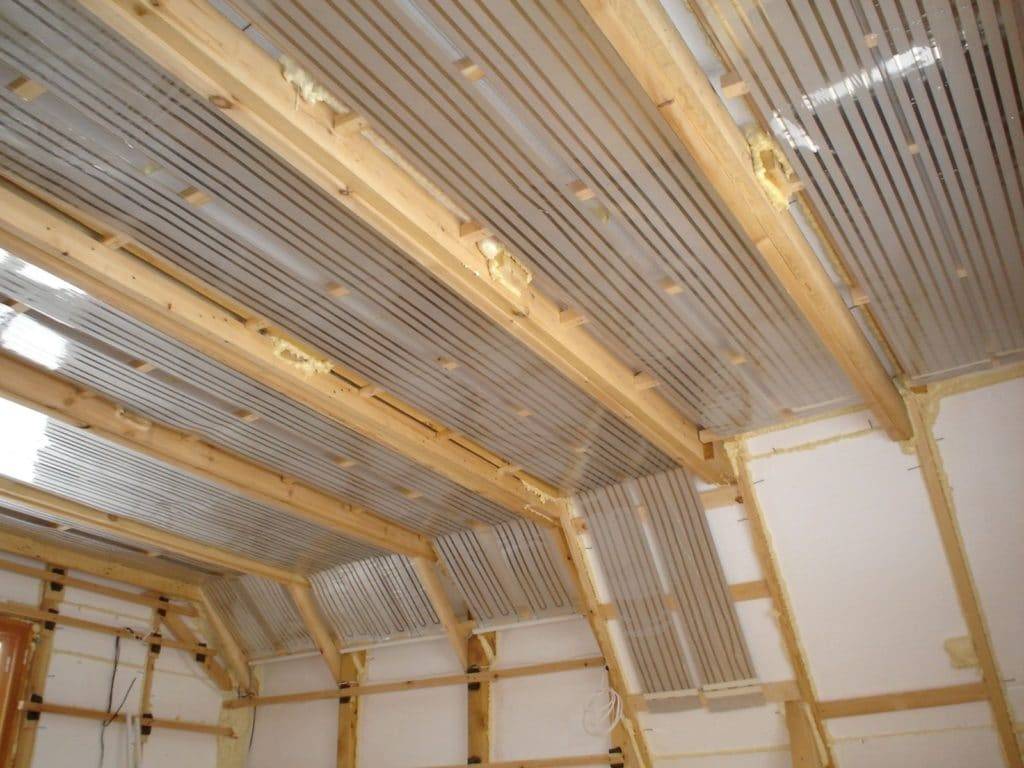

Сверху монтируют ИК-пленку. Фиксируют ее на крепеж, входящий в комплект, располагая его так, чтобы он приходился на отмеченные для разреза места – так не повредятся нагревательные элементы.

Когда пленка будет закреплена, с одной стороны необходимо изолировать контакты, а с другой подсоединить провода. Затем нужно установить на стену терморегулятор. Тестируют работу системы. Если она работает как нужно, переходят к финишной отделке.

Закрывать ИК-пленку можно различными отделочными материалами: МДФ, пластиковой вагонкой, гипсокартоном и другими. Главное – чтобы они не имели теплоотражающих свойств.

Отопление дома инфракрасными обогревателями – современная альтернатива традиционным электрическим системам. Его высокая стоимость оправдывается удобством использования, легкостью монтажа, надежностью и эффективностью.

Эффективность и экономичность являются главными показателями при выборе потолочного отопления инфракрасного. Стоимость источников энергии высокая, и применять их многие хозяева частных домов стараются рационально. Эти два показателя заложены в основе создания уникальной и модернизированной системы отопления ИК. Как работает данная система и можно ли своими руками ее установить?

Потолочное инфракрасное отопление

Монтаж и установка плёночного инфракрасного отопления

Под потолочные нагреватели уходит от ½ до ¾ площади потолка. Оставшегося места достаточно для размещения осветительных приборов и коммуникаций. Декоративный отделочный материал, гипсокартонные панели, подвесные потолки, и т.д. не мешают функционированию и сами не портятся.

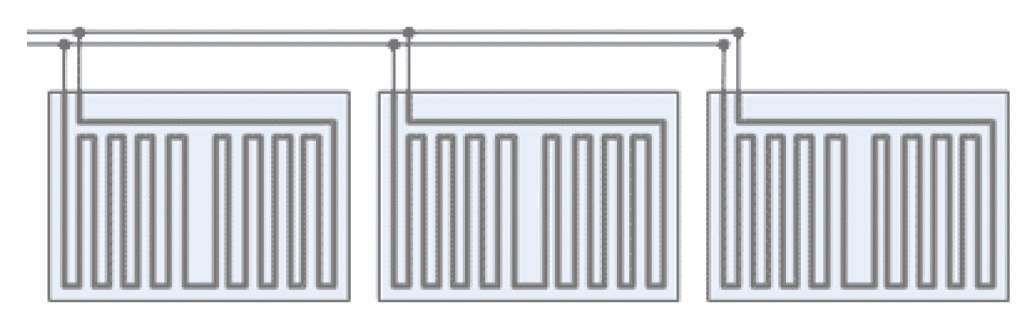

Схема пленочного устройства ИК отопления

• 1 этап. Монтаж теплоотражающего экрана
• Первоначально устанавливается на всю потолочную поверхность помещения фольгированный теплоотражающий экран (фольгоизол, пенофол, и пр.). Этим достигается почти двукратное  увеличение теплового потока вниз. При недостаточной теплоизоляции лучше использовать утеплитель 10-миллиметровой толщины, иначе достаточно утеплителя толщиной 5 мм.
• На деревянную поверхность крепление производится металлическими скобами, обычным мебельным степлером.
• На бетонном перекрытии ставится крепеж с шагом 0,5 метра. Чаще всего это деревянная обрешётка. Полосы крепятся с нахлёстом 2-3 см с последующим проклеиванием стыков фольгированным скотчем.

• 2 этап. Установка плёночных нагревателей.
• Заранее рассчитанное количество нагревательных элементов крепится аналогично теплоотражающему материалу. Надо только скобы или иной крепёжный элемент устанавливать в специально выделенные места, чтобы инфракрасная пленка не повреждалась в других точках.
• 3 этап. Электромонтаж.

Подключение отдельных элементов

• Сечение проводов выбирается соответственно общей мощности подключаемых нагревателей.
• Все провода скрываются в кабель-канал.
• Терморегуляторы монтируются в каждом помещении на высоте 1,1 – 1,4 м. При небольшой, до 5 м2, отапливаемой площади, они подключаются «в разрыв» линии.
• Большей площади требуется соответственно обогреватель высокой мощности, и терморегулятор подключается исключительно через магнитный контактор.
• Магистрали, спрятанные в гофре, проходят до распределительного щита, в котором силовые и управляющие провода подключаются к автоматам и магнитным контакторам.
• Первое тестирование системы производится после подключения общего «Ввода».

Монтаж обогревательных панелей

Проводится расчет итоговой мощности нагрузки, подбираются провода, короба. После этого устанавливается щиток с дифференциальными автоматами. Дифференциальных автоматов в щитке ставится столько, сколько помещений планируется подключать. От щитка прокладывается проводка.

Инфракрасные панели можно ставить самостоятельно. Монтаж инфракрасных потолочных обогревательных панелей соответствует процедуре установки ламп дневного света.

Расчёт мощности ИК отопления

Самостоятельно выполнить расчёт требуемого оборудования несложно. На 10 м2 площади при потолках 2,5-3 м для дома с хорошей теплоизоляцией требуются инфракрасные нагреватели мощностью 1 кВт. Более строгие цифры можно получить, используя данные конкретного прибора. Разумеется, о постоянном потреблении электричества речь не идёт: при эксплуатации оборудование, поддерживая заданный режим, работает приблизительно 20 минут из каждого часа. Эффективное электропотребление для дома с площадью 55 м2 составляет около 2 кВт, а это совсем немного!

Компоненты системы

Если вы решили выбрать ПЛЭН как основную отопительную систему, то нужно учитывать уровень воздухообмена: более 80% площади помещения, которое будет отапливаться, должно быть покрыто пленкой. Это стены, пол, потолок. При нанесении изолона на потолок, нужно сделать напуски на стены до 3 см. Это предотвратит утечку тепла из вашего помещения.

Прежде чем подключить ПЛЭН, нужно узнать его технические характеристики. В них входит уровень КПД, класс защиты, используемое напряжение, потребляемый ток, электрическая мощность, волна излучения. Желательно ознакомиться с отзывами пользователей.

Потолочное инфракрасное отопление

Нагревающие элементы потолка устанавливают в теплоизоляционный и декоративный слой потолка. По этой причине они становятся в некоторых ситуациях незаменимыми.

Излучение от потолка будет свободно проходить через воздух. В результате нагревается пол и стены, а также находящиеся в помещении предметы. Энергия начинает распределяться в объеме равномерно.

При этом не будет перегреваться воздух. Практически не появляется температурного перепада между полом и потолком. ИК отопление превосходно обеспечивает энергоснабжение жилого пространства в процессе эксплуатации.

Интересно, что в жаркий период времени водяное инфракрасное отопление будет работать в качестве кондиционера, забирая излишнее тепло. Система не будет перегреваться. В результате температурный уровень в помещении может быть ниже на несколько градусов по сравнению со стандартной системой отопления.

Примечание

Но при этом каждый градус экономит порядка 5 % расходов на энергоснабжение. При этом вы можете задавать температурный режим локально при помощи терморегулятора.

Потолочное отопление не требует от вас организации котельной ни в отдельном здании, ни в подвале дома. Отсутствует необходимость в дорогой и трудоемкой установке системы парового или воздушного отопления. Ваш теплый потолок не загромоздит интерьер сложными системами, такими как воздуховоды, принудительная вентиляционная система или радиаторы.

Достоинства и недостатки системы отопления ПЛЭН

В следующем списке приведены преимущества, особенности и некоторые важные параметры качественных систем данной категории:

• Преобразование электроэнергии в тепло осуществляется эффективно, без лишних потерь. КПД достигает 90-95%, что на 15-20% лучше по сравнению с типовыми масляными нагревателями.
• Температура внешних поверхностей пленок отопления ПЛЭН не превышает +50°C. Это значит, что не нужны дополнительные меры для соблюдения самых строгих требований правил пожарной безопасности.
• Допустимо близкое размещение пленочного нагревателя ПЛЭН около деревянных и пластиковых деталей. Это упрощает монтаж и выбор подходящих элементов конструкции, отделочных материалов.
• При такой температуре не сгорают механические частицы, которые содержатся в атмосфере помещения.
• Конвекционные потоки при любом варианте размещения системы отопления ПЛЭН минимальны. Это предотвращает перемещение пыли, загрязнение помещений, возникновение аллергических реакций.
• Небольшая толщина пленки подразумевает экономное использование свободного пространства.
• ИК-излучатели этого типа скрывают за декоративными панелями и функциональными покрытиями. Они не оказывают никакого влияния на эстетику интерьера.
• Для подключения такой системы отопления не нужна близость магистрального газопровода.
• Прокладка кабельных трасс дешевле, чем монтаж труб. Рабочие операции упрощает малый вес, высокая прочность пленочных конструкций.
• Потолочное инфракрасное отопление выполняет свои функции без дымоходов, циркуляционных насосов, котлов и бойлеров.
• Пленочные излучатели обеспечивают быстрый нагрев, работают совершенно бесшумно.
• Их минимальная инерционность вместе с принципами управления хорошо подходят для включения в состав современных управляющих комплексов категории «умный дом».
• При соответствующем оснащении не сложно поддерживать температуру в отдельных помещениях с высокой точностью (±1-1,5°C).
• Хорошая защищенность от внешних воздействий в совокупности со щадящими температурными режимами обеспечивают длительный срок службы. Современные модели сохраняют хорошие потребительские характеристики на протяжении 50 лет и более того.

«Плюсы» ПЛЭН: простой монтаж, недорогие комплектующие детали, рациональное распределение температуры воздуха

Как свидетельствуют отзывы, обогреватель пленочный действительно обладает многими преимуществами. Однако для объективного анализа необходимо рассмотреть «минусы», которые упоминают владельцы и некоторые профильные специалисты.

Область нагрева ограничена направленностью излучения. Вне соответствующих зон температура воздуха ощутимо ниже. Для равномерного поддержания температуры в помещении необходимо покрывать пленочными излучателями большие площади.

Несмотря на высокий КПД и сравнительно небольшое потребление на 1 м кв. ПЛЭН придется учесть значительные эксплуатационные затраты. Стоимость отопления с применением электроэнергии выше в наши дни по сравнению с газом. Для подключения понадобится соответствующий по мощности источник питания.

Можно сэкономить дополнительно, если установить простейшую «буржуйку» и заняться незаконной вырубкой леса

Серьезный анализ поможет более точно оценить реальные затраты при сравнении ПЛЭН с альтернативными системами отопления. Его сделать можно самостоятельно с учетом индивидуальных потребностей, условий эксплуатации

Обратите внимание на следующие нюансы:

• Для применения жидкостных систем отопления нужно приобрести и установить радиаторы, трубы, запорные устройства, котел, другие компоненты.
• В процессе использования такого оборудования необходимо обеспечить надежную защиту от промерзания, предотвратить образование накипи.
• Для хранения относительно недорого твердого топлива потребуется склад. Обращение с ним сопровождается дополнительными трудозатратами.
