Полная дровница: интересный инструмент для колки дров с ножной педалью

Принцип работы дровокола

Дыроколы не все одинаковые, они различаются по своему принципу работы, поэтому принято выделать: механические, гидравлические и дровоколы-шурупы. Они схожи только в одном – позволяют оптимизировать затраченное на раскол время и облегчить физические усилия, прилагаемые человеком.

Механические модели. Являются несложными и простыми в работе. Предназначены для раскола чурок, которые не длиннее 50 сантиметров. В основе находиться конусный шуруп. Его принцип работы в том, что ввинтится в полено, и расколоть его

Помимо этого, еще одной важной деталью является его двигатель. Используют 2 вида, которые работают на бензине и на электричестве

В быту лучше всего подойдет электрический.

Основной принцип работы заключается в следующих моментах:

  • дровокол ставиться на твердое основание;
  • рукоятка стопора приподымается для перемещения упора напротив лезвия самого колуна;
  • полено размещается между лезвием и колуном, затем опускается упор;
  • после нажатия на педаль внизу, полено с легкостью раскалывается.

Дровокол-шуруп. Его придумал мастер самоучка. Станок набирает особую популярность благодаря своей простоте в использование. Состоит из станины, где крепится специальный двигатель. Благодаря редуктору, приводится в работу вал, который с помощью закрепленного конуса раскалывает дрова.

Гидравлические модели. Являются самыми мощными экземплярами, и в основном применяются на предприятиях. Он справляется с любым типом и породой дерева, а так же с любым размером и толщиной. Во время работы использует сжатую жидкую энергию, которая помогает ему выполнять поставленную цель.

Что необходимо для колки древесины?

Чтобы правильно рубить дрова нужно иметь соответствующий инструмент.

  1. Колода.

Это толстый спил дерева, установленный вертикально. Колода должна быть высотой не менее полуметра и достаточно большого диаметра. Чем сучковатее колода, тем она будет прочнее. Снаружи надо оставить пару сучков, которые будут служить ручками для перетаскивания.

Пень для колоды лучше всего брать из дуба или вяза. Если таковых нет, можно использовать толстую березу, но такая колода прослужит меньше.

Дубовые колоды служат порядка 8 лет. Чтобы предотвратить раскол самой колоды от ударов, ее усиливают металлической полосой или цепью.

  1. Топор или колун

Топор с острым лезвием нужен для рубки тонких поленьев, удаления сучков, подготовки щепы. Колуны бывают разные. Тяжелый колун с тупым лезвием расклинивает толстые чурбаки, деля их на части. Облегченные колуны имеют форму лезвия в виде заточенного клина или классическую.

Колун надо подбирать правильно. Разумеется, ручка должна быть удобной и подходить по ширине ладони. Вес также подбирается «под себя» с учетом того, что придется делать замах. Ручка должна быть березовая, на ней хорошо лежит рука. Пластик или металл скользят. Бывают обрезиненные ручки, они удобны, но обычно бывают на дорогих инструментах.

  1. Клинья.

Могут пригодиться для раскалывания твердых толстых спилов деревьев. Применяют дополнительно к колуну, которым пробивается чурбак. В образованную трещину вставляется клин. Забивается кувалдой, чтобы разделить полено. Клинья могут быть гладкими и с зазубринами.

Конусный винтовой дровокол

Самый распространенный тип дровокола. Свое название получил благодаря колющему устройству в виде конуса. Главное отличие между винтовым и конусным дровоколом в наличие резьбы. Конус, который вращается за счет мотора, вклинивается в полено и раскалывает его.

Основные достоинства винтового дровокола:

  • Простота изготовления.
  • Высокая производительность.
  • Низкая цена комплектующих.
  • Надежность конструкции.

Основные недостатки винтового дровокола:

  • Не подходит для деревьев со спутанными волокнами.
  • Сложно изготовить конус самостоятельно.

Нам понадобятся следующие материалы и инструменты:

  • Редуктор.
  • Мотор.
  • Винтовой конус.

Лучше использовать винтовой конус. С помощью него легче раскалывать древесину. Конус можно сделать самостоятельно, но необходимо иметь профессиональные навыки токаря и специальный станок. Резьба бывает разная. Определены лучшие параметры резьбы: шаг 7 миллиметров, глубина 3 миллиметра.

Желательно сперва составить чертеж изделия. Указать расположение деталей и проводки. Также нужно серьезно подойти к изготовлению клина. Его можно сделать из стали. Лучше, если винт изготовит профессионал. Именно от него будет зависеть качественная работа аппарата. Размер рамы подбирают под определенного человека, который будет работать с дровоколом. Оптимальные размеры: высота 90 сантиметров, ширина около 70 сантиметров, длина изделия метр.

Двигатель устанавливают снизу станины, это необходимо для защиты мотора от опилок. При изготовлении колуна нужно определиться с методом натяжение ременной передачи. Нам понадобятся дополнительные ролики. Ременную передачу закрывают специальным кожухом. Он сделан из куска металлической пластины.

Сборка винтового колуна

Нужно порезать трубу на несколько маленьких отрезков при помощи болгарки. Из металлического листа вырежем стол и нижнюю полку. Узлы рамы свариваем между собой. Крепим к столу ножки. Если вы хотите дровокол сделать мобильным, можете прикрепить к нему колеса. Изготавливаем основание для двигателя и привариваем к станине. На вал мотора устанавливаем шкив. Собираем конструкцию вала конуса. Устанавливаем на него ремни. Вращение вала должно быть равномерным. На вал двигателя крепим винтовой конус. Изделие готово. Проверяем дровокол в работе. Красим аппарат противокоррозионной краской.

Техника безопасности при работе с механическими и гидравлическими устройствами

Несмотря на свою передовую конструкцию и высокий уровень безопасности, механические приспособления все же могут нанести серьезные повреждения человеку.

  • Совет первый: если не знаете, как правильно колоть дрова на приобретенном устройстве, то лучше почитайте инструкцию производителя. В инструкции содержится полная информация об эксплуатации станка и рекомендации для безопасности оператора.
  • Совет второй: не отвлекайтесь. Практика показала, что автоматический инструмент не любит невнимательных или рассеянных операторов. Стоит на мгновение задуматься о своем или отвлечься на беседу, допустим, с соседом, как ваша рука или одежда может попасть в работающий станок. Подобная рассеянность может стоить вам одежды, сломанной руки либо отрезанных пальцев.
  • Совет третий: колоть дрова лучше в тихую и солнечную погоду. Крайне не рекомендуется эксплуатировать инструмент в дождь или грозу. Вода может попасть на рабочий механизм и повредить микросхемы. В результате вам придется обращаться в сервисный центр или к производителю для ремонта дорого оборудования.
  • Совет четвертый: полностью автоматизированное оборудование способно расколоть только полено определенных размеров. Если в правилах эксплуатации написано, что устройство не справляется со слишком большими или маленькими заготовками, то лучше не экспериментировать.

Учитывайте все рекомендации производителей, и колка дров превратится в приятный и быстрый процесс без риска для здоровья.

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);


Дровокол-лом

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);


Пружинный ручной дровокол, сделанный своими руками

  • с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
  • реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).


Самодельный реечный дровокол
Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).


Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.


Фото дровокола Greenween
Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.


Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.


У базовой модификации дровокола имеется сплошное металлическое кольцо

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.


Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.


Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

  • небольшие размеры;
  • уменьшение прикладываемой физической силы во время работы;
  • универсальность (об этом мы рассказали выше).


«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

  • непривлекательный внешний вид;
  • нагрузка на поясницу (это никуда не девается);
  • высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
  • появление мозолей (даже невзирая на то, что рукоятки резиновые).


При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.


Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровоколаСредняя стоимость, руб.
Greenween5 650
«Стрела»1 690
Kolundrov5 800

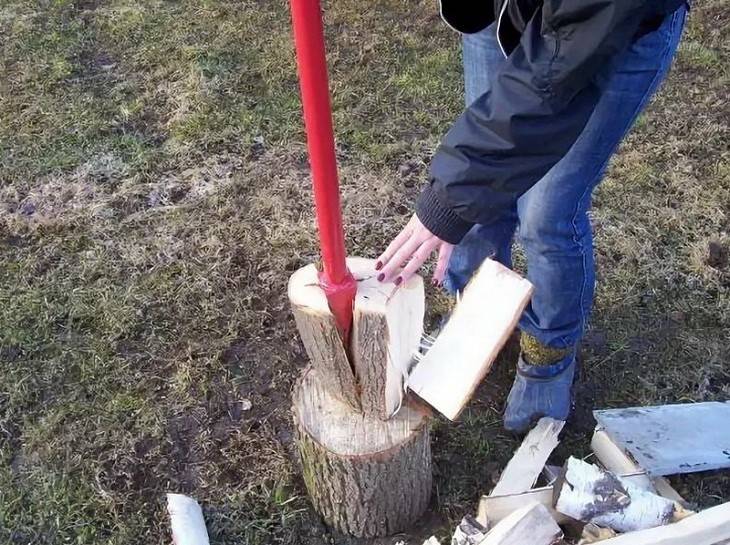

Ручной дровокол лом-колун

Этот дровокол является самым простым в изготовлении. Принцип его работы основан на энергии удара по колуну тяжелым предметом. Эффект получается практически такой же как если поставить топор на полено и ударить по обуху топора кувалдой. Но этот лом-колун удобнее в работе и скорость работы выше.

Дровокол лом-колун

Его преимущество в том, что он безопасен в работе, легок в изготовлении, занимает мало места. Не требует доставки каждого полена к нему. С ним будет удобно переходить от одного полена к другому

Во время работы с ним спина остается прямая, что немаловажно при колке дров большого объема. Не нужно нагибаться над каждым поленом, чтобы его расколоть

Но он требует применения физической силы человека и во время работы издает громкий металлический звук. Для защиты от звука придется работать в наушниках.

Лом-колун состоит всего из двух частей. Первая часть непосредственно колун с направляющей трубой, а вторая часть ударная. Ударная часть может быть наружной, то есть обхватывать собой направляющую трубу или внутренней – входить во внутрь направляющей трубы. Чтобы данный колун был эффективным, при его изготовлении нужно соблюсти одно правило. Часть колуна с направляющей и лезвием должна быть как можно легче, а ударная часть как можно тяжелее, но в разумных пределах, так как подымать ударную часть придется вручную. Чем больше разница по массе между эти двумя частями, тем выше КПД колуна.

Дровокол лом-колун.

Чертеж дровокола лом-колуна.

При изготовлении лом-колуна главное соблюсти правило большой разности масс частей колуна и выдержать достаточную длину хода ударной части для создания сильного удара. Эта длина должна быть примерно 50-60см.

Чтобы первую часть колуна сделать максимально легкой, нужно в качестве направляющей использовать тонкостенную трубу и лезвие колуна сделать узким.

Если во время удара вибрация передается на руки, то можно ее значительно снизить, если сделать ручки деревянными. Если ручки изготавливаются металлические, то их нужно приварить на самую тяжелую и массивную ударную часть, это также будет способствовать снижению вибрации.

Для плавности хода ударной части и снижения звука трущихся друг об друга металлических частей, следует использовать полипропиленовую трубу между этими частями.

Чтобы избежать быстрого расклепывания металла в месте удара двух частей лом-колуна, пятно контакта между ними не должно быть слишком маленьким.

Для удобства работа с лом-колуном поленья следует ставить во внутрь старого автомобильного колеса. Это предотвратит разлет отколотых частей от поленьев, и они всегда будут в одном положении.

Меры предосторожности

При заготовке дров нужно в обязательном порядке соблюдать меры безопасности в независимости от того, каким образом будет осуществляться эта работа: колуном или электрическим или механическим дровоколом.

Нужно всегда быть начеку, так как в процессе работы в разные стороны летят щепки, траектория которых непредсказуема. Поэтому участок для колки дров должен быть подходящим, то есть на расстоянии от людей и животных.

Колун (так же как и топор) является опасным инструментом, и одно неправильное движение может повлечь за собой травму. Правильно выбранный инструмент и правила его использования значительно влияют на безопасность для человека.

Особое внимание нужно уделить колоде, на которой будут колоться дрова, а также к чурке, которая будет колоться. Она не должна быть большего диаметра, чем плаха, а ее высота должна быть немного выше колена

Если установить чурку неправильно, то будет достаточно проблематично нанести правильный и сильный удар, который расколет ее.

Перед началом работы нужно подумать о своей защите и надеть очки и перчатки. Защитные очки помогут предотвратить попадание в глаза щепок и древесной пыли, а перчатки позволят крепче держать рукоятку. При соблюдении всех правил безопасности это занятие станет легким и даже увлекательным. Дрова будут колоться легко и правильно.

Какой дровокол проще сделать самому

Следует учесть такие моменты:

  1. Дешевле обойдется рычажная конструкция. Ручные дровоколы больше подойдут для регионов, где есть проблема с подачей электроэнергии.
  2. Получится собрать своими руками и винтовое приспособление. Для него потребуется заказать конус и купить электрический двигатель мощностью от 1,5 до 3 кВт.
  3. Гидравлический тип подойдет для людей пожилого возраста. Будет показывать хорошую производительность без физических усилий человека. Единственная сложность ‒ найти подходящий цилиндр, распределитель и насос.
  4. Сборка пружинного инструмента требует хорошей подготовки и запаса деталей.

Преимущества и недостатки


Дровокол бензиновый Достоинства дровоколов очевидны:

  • облегчение физического труда;
  • увеличение скорость процедуры;
  • дровокол под силу сделать своими руками;
  • для работы нужно лишь включить станок;
  • устройство может работать длительное время без остановки;
  • можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
  • заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

  • довольно высокая стоимость готового устройства;
  • сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Инструкция по изготовлению колунов самостоятельно

Как и говорилось выше, создание самодельных дровоколов в домашней мастерской позволяет сэкономить заметную сумму.

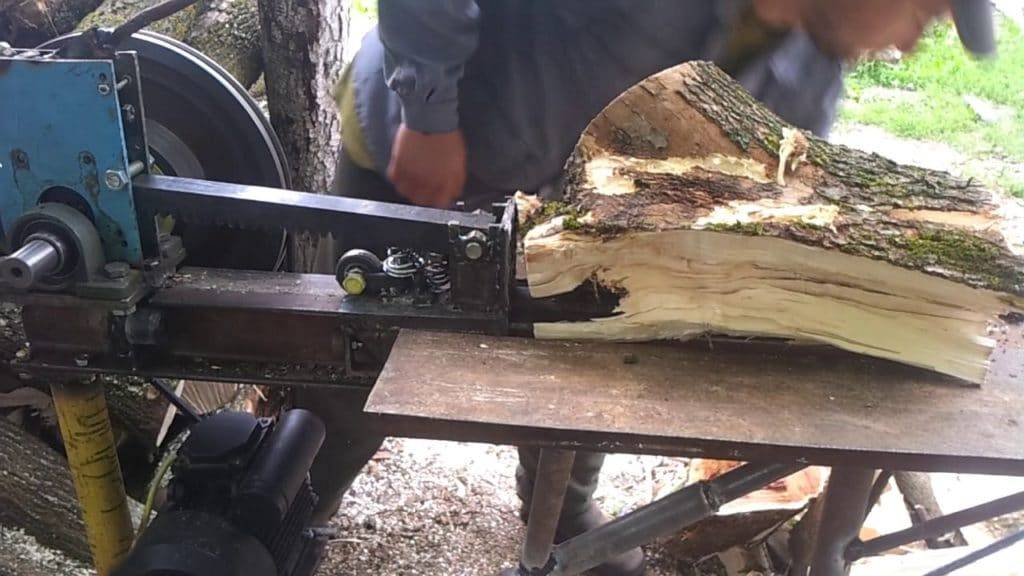

Реечный дровокол

Реечный дровокол

Для этой простой модели потребуются качественная рейка из высокопрочной стали. Ее можно подобрать вместе с шестерней от механизма подачи какого-либо крупного станка.

Очень важно правильно построить чертеж. По нему можно и точно раскроить заготовки, и без ошибок собрать их.
Раму агрегата следует сварить из уголка или профильного проката.
Качество швов будет определять надежность и безопасность всего устройства.
Дровокол нужно либо закрепить к фундаменту на анкерных болтах, либо предусмотреть широко выставляемые упоры.
Скорость подачи подбирают опытным путем

Слишком большая приведет к перегреву двигателя и далекому разлету щепок.

Органы управления нужно разместить так, чтобы можно было быстро выключить.

Пружинный

Устройство не обладает большой производительностью, но существенно облегчает труд.

Пружинный колун

Рама дровокола с вертикальной загрузкой полена сваривается из металлического профиля.

На стойке шарнирно закреплен рычаг длиной до полутора метров, он подпружинен витой пружиной. В середине пружины приварена направляющая, не дающая ей смещаться. На другом конце рычага приварено лезвие от ручного колуна. Сверху оно утяжелено грузом в 10-20 кг. Рычаг продолжается обрезиненной рукояткой. Сила сжатия пружины подбирается так, чтобы она уравновешивала рычаг в горизонтальном положении.

Человек поднимает рычаг вверх и с силой направляет его вниз. сила инерции груза раскалывает подставленный чурбан. Пружина гасит излишнюю энергию.

Гидравлический

Гидравлический дровокол

Рама и лезвие у данной системы такое же, как и у реечной модели. В движение толкатель приводится гидроцилиндром с рабочим ходом 10-20 см и усилием 5-8 тонн. К нему потребуется:

  • масляный бак;
  • гидронасос с электроприводом;
  • блок управления гидравликой;
  • соединительные шланги.

Если гидравлическая система развивает достаточную мощность, к основному вертикальному лезвию можно приварить две дополнительные перпендикулярные лопасти. Тогда полено будет раскалываться за один проход на четыре части.

Основные виды колунов

Ручные колуны можно разделить на виды, в зависимости от размера и формы головы.

Современные инструменты в силу конструктивных особенностей могут иметь черты одновременно нескольких видов:

Большая массивная голова и длинная рукоять.

Вес может достигать 5кг.

Мини-колун

Имеет вес от 1.5кг и относительно короткую рукоять, до 60см, что ограничивает область использования этого инструмента.

Не подходит для работы с большими чурбаками, а для тонких веток предпочтительнее использовать обыкновенный топор.

“Утюжок”

Классика отечественного производства.

Габаритный инструмент, отверстие, под рукоять которого расположена близко к обуху.

Колун-кувалда

Тяжелый инструмент, предназначенный для работы с крупными поленьями.

Наличие ударного обуха позволяет использовать инструмент для заколачивания клиньев.

Имеет прямые скосы, и выглядит в виде клина.

Ушастый

Тонкое лезвие, как у обыкновенного топора.

При этом на голове есть специальные “уши”, предназначенные для резкого расширения трещины во время удара.

Китайский

Отдельно следует выделить китайский колун.

Отличается узким носиком, который, по сути, представляет собой клин с рукоятью.

Забивается в древесину с первого раза, но часто намертво застревает.

Извлечь голову можно ударом обуха о бревно либо раскачиванием.

В результате можно наблюдать лопнувшую проушину или нарушение крепления топорища к колуну.

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров

Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать)

Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.


Дрова, нарубленные самодельным дровоколом

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом! 5/5 (7)

Как сделать дровокол с электродвигателем

Чтобы самостоятельно сделать дровокол, необходимо подготовить все материалы и найти чертежи. После этого можно переходить к изготовлению основных конструктивных деталей и сборке агрегата.

Чтобы сделать функционирующий дровокол, необходимо подготовить следующие материалы:

Элементы из которых состоит дровокол

  • конус. При наличии соответствующих навыков можно изготовить самостоятельно или приобрести готовую деталь;
  • вал;
  • шкивы;
  • звездочки;
  • приводной ремень. Можно использовать цепь от автомобиля или мотоцикла;
  • подшипники, оснащенные корпусами;
  • металлический уголок или трубы;
  • стальной лист толщиной 4 мм для формирования рабочей поверхности;
  • металлические обрезки;
  • электрический двигатель;
  • электропроводка;
  • УЗО;
  • болты и гайки;
  • магнитный пускатель.

После подготовки всех необходимых материалов и инструментов можно переходить к сборке дровокола своими руками:

  1. При помощи болгарки разрезают уголки и трубы на куски нужной длины для изготовления станины.
  2. Из металлического листа вырезают перекрытие для стола и полку.
  3. С использованием сварочного аппарата соединяют элементы каркаса дровокола.
  4. Чтобы сделать агрегат мобильным, рекомендуется приделать к нему колеса.
  5. На готовый каркас устанавливают столешницу и полку.
  6. Устанавливают опорную раму электродвигателя и сам силовой агрегат.
  7. Собирают вал конуса: подшипники монтируют в корпуса, устанавливают вал и шкивы.
  8. После сборки узла его закрепляют на станине с использованием болтов и гаек. Он должен свободно вращаться.
  9. Монтируют ремни. Чтобы сделать работу оборудования эффективной, обязательно проверяют прямолинейность их движения.
  10. Винтовой конус при помощи шпоночного соединения устанавливается на вал.
  11. Монтируют рассекатель.
  12. Устанавливают УЗО, магнитный пускатель, электрическую проводку.
  13. Если удалось сделать все правильно, дровокол будет запускаться в работу.

Электрический дровокол своими руками. Видео

По видео ролику можно посмотреть, как без топора легко можно колоть дрова. Делается это с помощью конуса, который вкручивается в полено и раскалывает его. Самую простую модель такого электроколуна достаточно просто изготовить своими руками.

Всех сложнее в таком приспособлении изготовить конус. Его, согласно чертежу, который можно найти в интернете, необходимо выточить на токарном станке. Кроме этого, на конусе нужно нарезать левую упорную резьбу.

При отсутствии токарного станка можно воспользоваться болгаркой из металла, насадив ее на шкиф электрического двигателя. После того как болгарка начнет свободно вращаться, со всех сторон одинаково следует снимать металл.

Кроме конуса, для конструкции еще понадобится:

  • блок ведущего вала;
  • электрический двигатель;
  • металлические листы и уголки.

Сделав своими руками конус, можно начинать собирать конструкцию:

  1. Из металлических уголков сваривается рама, к которой привариваются нужных размеров стальные листы. Должен получиться столик с полкой внизу.
  2. На нижний уровень рамы устанавливается электродвигатель и крепится на болты.
  3. На вал насаживается малого диаметра шкиф.
  4. На обточенный стальной прут вставляются подшипники, которые крепятся на коробке в гнездах. Коробку можно сделать из толстого железа или взять от старых репродукторов и приварить к станине.
  5. Собранный узел проверить на легкость вращения ручкой.
  6. Установить шкиф большого диаметра на второй конец вала.
  7. Надеть ремни и опять проверить легкость вращения.
  8. На выходной вал надеть винтовой корпус.
  9. К двигателю подвести питающий кабель.

Конусный дровокол готов. При его изготовлении необходимо учитывать некоторые рекомендации:

  • цепная или ременная передача должна быть оснащена защитным кожухом;
  • для большей производительности конструкции насадка должна вращаться со скоростью от 250 оборотов в минуту;
  • нельзя соединять насадку с двигателем напрямую, так как из-за большого количества оборотов это опасно;
  • все связанные с электричеством работы лучше доверить специалисту.

Кроме этого, не стоит забывать, что при работе с электрическим дровоколом следует соблюдать технику безопасности. Травма может быть гарантирована даже при одном неверном движении.

С механическим, гидравлическим или электрическим колуном можно не беспокоиться о заготовке дров на зиму. С его помощью это будет сделать достаточно легко. А если еще приспособление для рубки дров сконструировать своими руками, то в семейном бюджете можно сэкономить немало средств.

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

  • болгарка (а также зачистные и отрезные диски к ней);
  • инструменты для разметки и измерений;
  • сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

  • амортизатор от легкового автомобиля;
  • швеллеры;
  • стальные трубы (диаметром от 4 см до 7 см);
  • профильная труба 3х6 см (4х6 см);
  • втулка от автомобильной подвески (допускается изношенная);
  • рельс (30-40 см);
  • уголок;
  • двутавр (No 12-16).

Шаг 1. Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Примерная схема пружинного дровокола своими руками

Шаг 2. Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Опора будущего дровокола

Шаг 3. Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Шаг 4. Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Определяется высота установки опоры

Шаг 5. Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Укосины из уголков

Шаг 6. Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Цилиндрический фиксатор для пружины

Шаг 7. Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю

При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли. Ось втулки должна быть параллельной земле

Ось втулки должна быть параллельной земле

Шаг 8. Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Коромысло из швеллера

Шаг 9. Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

Шаг 10. Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Зубило на конце профильной трубы

Шаг 11. Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Для удобства на дровокол установлена рукоятка

Шаг 12. Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Колуном наносятся удары

Механика раскалывания древесины при внедрении в нее колуна

Шаг 13. Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Раскалывание дров с помощью пружинного дровокола

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
