Кабель каналы: виды, размеры, цвета, монтаж

Определение, строение, назначение

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод

При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок

Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

Некоторые виды кабель каналов могут быть разделены внутри перегородками

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик

Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

П- образный кабель-канал.

Треугольный кабель-канал.

Ш- образный кабель канал.

Кабель-канал виде полусферы.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

Размер (ширина × высота), мм	Полезное сечение, мм2	Толщина стенок, мм
12х12	130	1
15х10	135	1
16х16	230	1
20х10	180	1
25х16	360	1,1
25х25	563	1,1
40х16	576	1,3
40х25	900	1,3
40х40	1440	1,3
60х40	2160	1,7
60х60	3240	1,7
80х40	2880	1,7
80х60	4320	1,7
100х40	3600	2
100х60	5400	2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.

Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.

+ Плюсы кабель каналов

Нет нужды штробить стены для укладки проводов.
Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
Монтаж магистрали выполняется максимально быстро.
Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.

— Минусы кабель каналов

Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
Короб «забирает» у стены несколько сантиметров пространства.
Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Виды пластиковых кабельканалов с фото

Строительные рынки предлагают различные конструкции кабельных коробов, из которых можно выбрать необходимое для определенных работ изделие. В ассортименте имеются следующие виды пластиковых каналов:

Плинтусные. Используются в квартирах, коттеджах и частных домах. Состоят из нескольких отсеков для прокладки силовых, информационных и осветительных кабелей. Плинтусный короб прокладывается вдоль стен и крепится к поверхности. Для стыковки пола и стены используется декоративная крышка.
Перфорированные. Имеют отверстия в стенках и отличаются небольшим весом, простотой крепления, невысокой стоимостью. Основным преимуществом перфорированных изделий является отвод тепла от проводов. Охлаждение кабеля положительно влияет на электропроводимость. Используются в шкафах управления и распределительных щитках.
Парапетные. Предназначены для укладки проводов бытовой техники (кондиционеров). Имеют классический вид и широко используются в офисах, домах и административных помещениях. Парапетные изделия довольно часто называют магистральными.
Напольные. Имеют овальную форму, благодаря чему их монтаж на полу не препятствует движению. Подобранные в цвет напольного покрытия, они становятся практически незаметными.
Мини-кабель каналы. Отличаются компактными размерами, и используются для прокладки компьютерных, телефонных и телевизионных проводов. Их компактные размеры интерьер помещения практически не нарушают.
Лестничные. Обладают усиленной конструкцией, поэтому используются для монтажа тяжелых кабелей.
Проволочные. Применяются для прокладки проводов по техническим помещениям и складам, так как на них практически не оседает пыль. Проволочные короба хорошо вентилируются, за счет чего кабель меньше прогревается. В квартирах и частных домах с помощью проволочных каналов проводится электропроводка во внутренних перегородках, под натяжными или подвесными потолками, в фальшполах. К несущим конструкциям они крепятся на саморезы. Провода фиксируются хомутами.
Прозрачные. Благодаря абсолютной прозрачности изделия, на стены, потолок или даже на днище автомобиля легко крепится светодиодная лента.
Угловые. Этот вид коробов предназначен для прокладки проводов под потолком.

Аккуратные пластиковые кабель каналы надежно скроют проводку и не испортят внешний вид отделки. А поскольку ПВХ не пропускает ток, то пластиковые короба обеспечивают еще и безопасность при эксплуатации электросети.

№2. Материал исполнения кабель-канала

Самыми популярными каналами считаются пластиковые, реже используются металлические. Есть еще керамические кабель-каналы, но они дорогие и не очень практичные, потому используются достаточно редко.

Пластиковый кабель-канал для электропроводки

За счет бюджетности и простоты монтажа пластиковые каналы приобрели наибольшую популярность. Изделия изготавливают из ПВХ с добавлением специальных веществ, которые повышают устойчивость материала перед солнечными лучами, огнем и агрессивными химическими веществами. Как правило, каналы имеют П-образное сечение, но могут быть треугольными, в виде полусферы, а также Ш-образными, когда внутри есть перегородки для кабелей нескольких типов. Используются для прокладки слаботочных и силовых линий в жилых помещениях, офисах и на предприятиях.

Преимущества:

невысокая цена;
минимальный вес;
возможна эксплуатация в широком диапазоне температур, от -32С до +90С;
достаточно простой монтаж за счет простой системы креплений и невысокого веса;
устойчивость к коррозии;
достаточное разнообразие. Каналы выпускаются различных форм и цветов, можно подобрать изделие, которое будет максимально похоже на обычный напольный плинтус и выполнено под дерево;
за конструкцией понадобится минимальный уход;
материал легко режется.

Крышка пластикового кабель-канала устанавливаются максимально просто – никаких дополнительных инструментов не понадобится. Стандартная длина одной секции пластикового канала – 2 м, ширина и высота колеблются от 10 до 60 см, но могут встречаться и другие варианты.

Пластиковый кабель-канал может крепиться к поверхности при помощи саморезов, металлических скоб или дюбель-гвоздей

Неразборное крепление предусматривает приклеивание канала к стене, но тут важно учитывать еще и вес изделия. Чтобы можно было спрятать проводку любой сложности, кроме прямых каналов, выпускаются дополнительные элементы, вроде тройников, углов и заглушек

Отдельные элементы есть даже для розеток и выключателей.

Несмотря на достаточно высокую огнестойкость и способность к самозатуханию, пластиковые кабель-каналы не рекомендуют использовать в помещениях с повышенной пожарной опасностью.

Металлический кабель-канал для электропроводки

Металлические изделия выдерживают повышенные нагрузки, потому используются преимущественно на предприятиях, а не в жилых помещениях. Их применяют для внутренней и внешней прокладки кабелей. Изделия отлично подходят, когда надо спрятать внушительный пучок проводов.

Металлические кабель-каналы изготавливают из:

оцинкованной стали;
анодированного алюминия.

Короб из оцинкованной стали обладает высокой механической и коррозионной стойкостью, становится защитой от электромагнитных лучей, поэтому часто используется для прокладки кабелей систем видеонаблюдения и оповещения.

Короб из анодированного алюминия также становится хорошим барьером для электромагнитных лучей, он устойчив к огню, механическим воздействиям, долговечен, не боится солнечных лучей.

Металлический кабель, как правило, имеет П-образную форму, может быть цельным или перфорированным. Если основание горючее, то использовать необходимо цельный канал. Отдельно стоит выделить лестничные каналы – они используются только в производственных условиях. К основанию каналы крепят дюбелями, анкерами или болтами.

Основные преимущества металлических кабель-каналов:

устойчивость к огню;
высокая прочность, позволяющая выдержать вес целого пучка силовых кабелей;
долговечность и устойчивость к механическим повреждениям;
защита от электромагнитного излучения, что важно для кабелей связи.

Из минусов отметим более сложный монтаж по сравнению с пластиковым каналом: так как вес металла больше, усложняется и процесс установки, но назвать эти работы особенно трудными все равно нельзя. Благодаря наличию крышки с защелкой сборка проводится в достаточно короткое время. Сложные системы собираются за счет наличия Т- и Х-образных деталей, а также углов разной конфигурации.

Виды и классификация

Какие бывают короба? Да, их видов огромное количество! Поэтому канал отлично впишется в интерьер, оформленный в любом стилевом направлении — от барокко до минимализма. Давайте посмотрим их классификацию:

стальной короб – долговечный и красивый (так называемый лоток);
алюминиевый кабель канал – износостойкий и привлекательный;
ПВХ приспособление (пластиковое) – дёшевое, прочное, безопасное.

напольное изделие – укладка выполняется на пол;
настенное приспособление – монтаж осуществляется на стенки;
плинтусный короб – установка делается под плинтус;
угловой канал – укладка выполняется в углах;
потолочное устройство – монтаж осуществляется на потолок.

изделие «под дерево» (идеально для деревянных домов, оформленных в стиле кантри, прованс, в русском, английском направлениях);
короб «под металл» (безупречен для жилищ в стиле техно, минимализм и хай-тек);
кабель канал «под мрамор» (чудесен для помещений, оформленных в стиле барокко, рококо, классицизм, неоклассицизм);
однотонное приспособление (прекрасно для интерьера в любом стиле);
цветной короб (хорош для жилищ, оформленных в стиле авангард, арт-деко, эклектика, китч, поп-арт, фьюжн).

жёсткие устройства – короба со съёмной крышкой, предназначающиеся для ровных поверхностей;
гибкое приспособление – кабель каналы секционные, цепеобразные и трубчатые, предназначенные для неровных поверхностей.

5.Стандартный размер выпускаемых кабель каналов — 2 метра, а сечение они имеют следующее:

Выбор за Вами, всё зависит от количества и типа проводов! Мы в своих работах по монтажу электропроводки в частных домах чаще всего применяем 25×16 мм. Это самый ходовой размер, в который можно без проблем уложить несколько силовых проводов. Но иногда приходится работать и с более массивными размерами.

Кабель канал для электропроводки: виды конструкций и их классификация

Главное предназначение кабель-каналов — защита проводки от механических повреждений, предохранение от возгорания в случае неполадок в электросети. На первый взгляд, определение необходимого типа кабеленесущих систем не должно вызывать трудностей. Но при выборе можно растеряться от широчайшего ассортимента. Согласны?

Мы расскажем, как грамотно подобрать кабель-канал для электропроводки с учетом сложности схемы проводки и эксплуатационных условий. В представленной нами статье подробно описаны наиболее популярные разновидности, приведены их технические характеристики. Используя наши советы, вы не ошибетесь в поиске наилучшего варианта.

Крепление на поверхности гипсокартонных плит

Крепить стандартными метизами короба к гипсокартонным плитам (далее по тексту – ГКП) весьма проблематично, поскольку ГКП представляют собой слой гипса, расположенный между слоями бумаги. Прочность на сжатие такого гипсокартона критична. Если слегка «переусердствовать» при затяжке самореза в ходе прикручивания основания короба к ГКП, то резьбовая часть крепежа в гипсе начнет проворачиваться вхолостую, сводя к нулю прочность крепления.

Для фиксации коробов на хрупкой поверхности ГКП надежное закрепление реально обеспечить только при использовании специальных дюбелей, называемых в обиходе «бабочками» либо, применив монтажный клей, называемый «жидкими гвоздями».

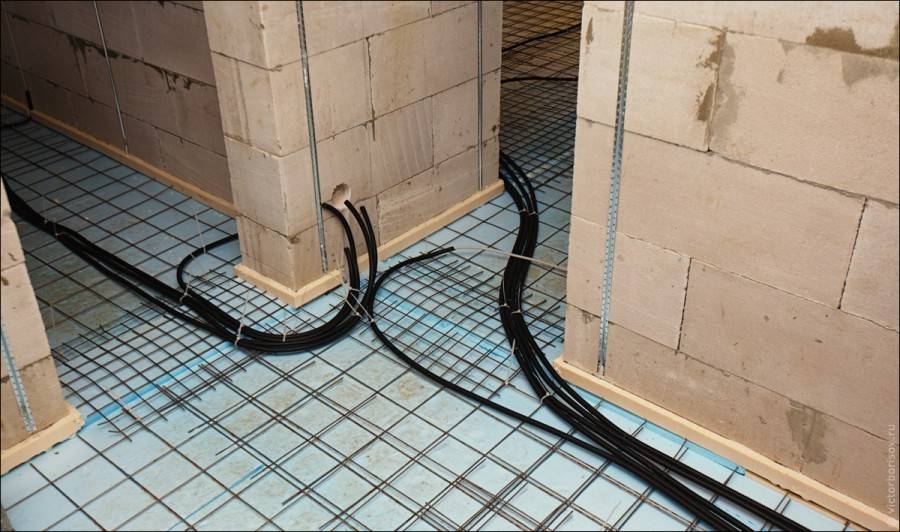

Порядок монтажа напольного кабель канала

Самостоятельный монтаж короба для проводки на полу состоит из следующих этапов:

Подготовка рабочей поверхности (пола), включающая удаление торчащих из него гвоздей, демонтаж стыковых плинтусов и накладок;
Разметка рабочей поверхности при помощи длинного правила и строительного карандаша;
Резка профилей на заготовки необходимой длины – при этом металлический короб режут с помощью обычной ножовки по металлу, пластиковый – острым столярным ножом со сменными выдвижными лезвиями.

Важно! Резку профилей производят с установленными на них крышками. Необходимо это для того, чтобы длины основания и крышки не различались, и помещенный в короб кабель был герметично закрыт от попадания влаги и солнечных лучей

Крепление прямых участков – крепят профиля по заранее начерченным на рабочей поверхности линиям. Для крепления коробов к деревянному полу используют черные саморезы по гипсокартону, при фиксации на бетонном полу – специальные дюбеля и желтые оцинкованные саморезы.
Соединение смежных кабель каналов при помощи углов, стыковых скоб;

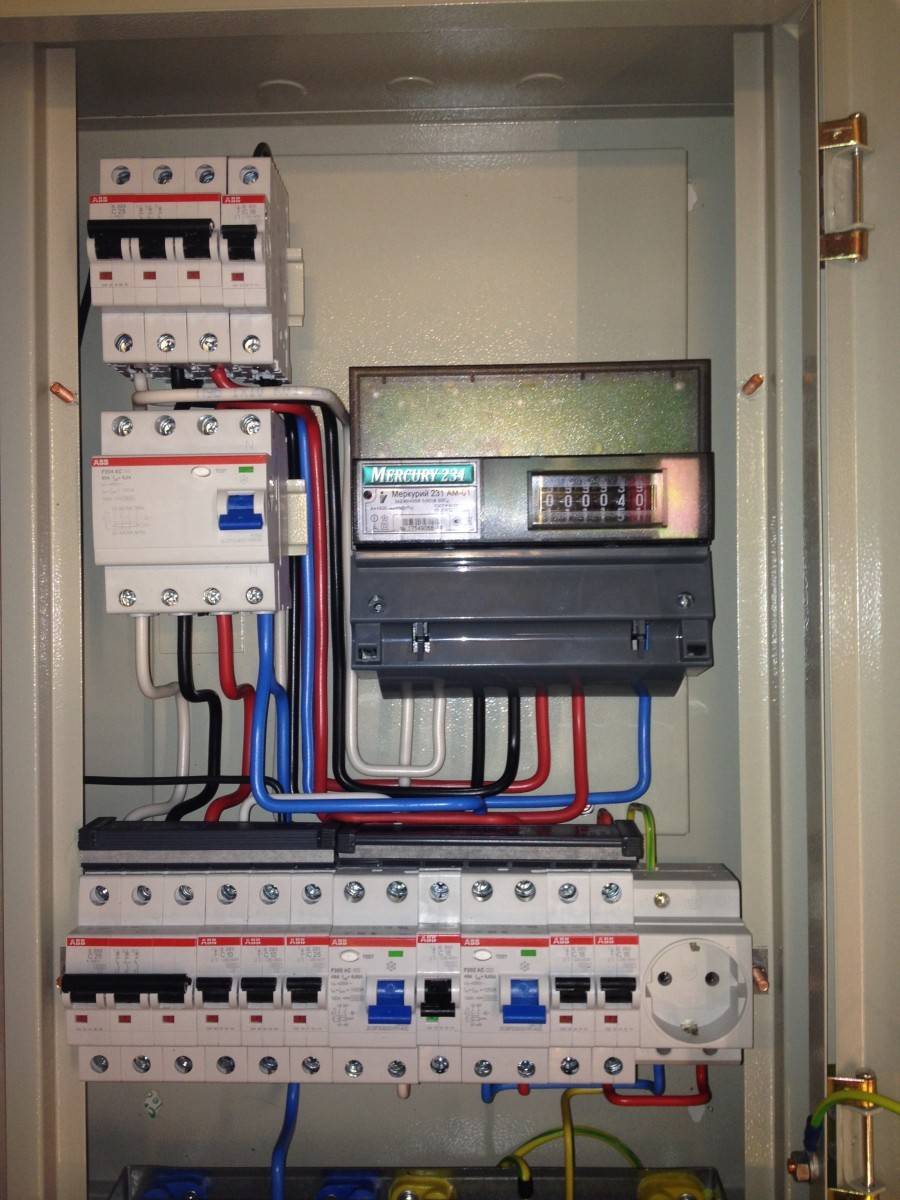

Монтаж распределительных щитков, розеток;
Укладка в отсеки основания кабелей.

На завершающем этапе короба с проводкой закрывают крышками, фиксируя последние до характерного хорошо слышного щелчка.

Как выбрать кабель-канал для монтажа проводки?

Даже незначительная, на первый взгляд, характеристика электромонтажного короба может оказаться ключевым фактором при выборе необходимого варианта.

Итак, какие свойства могут рассматриваться при покупке изделия:

Материал

Обращают внимание на безопасность, долговечность, уровень защиты при возможном возгорании.

Тип конструкции. Кабель-каналы для монтажа электропроводки могут выпускаться в виде гладких или гофрированных труб, траков, лотков и т

д.

Специфика применения. Характеристики систем, используемых для производственных помещений, частных домов или оборудования могут существенно отличаться.

Например, к пожаробезопасности кабель-короба, используемого для монтажа электропроводки в деревянных домах, предъявляются более жесткие требования, а для проводки, применяемой в подвижных механизмах, не подойдут статичные конструкции.

Кроме того, обращают внимание и на цвет. Этот фактор актуален в случае обустройства открытой проводки, при которой элементы кабель-канала находятся на виду и должны отвечать эстетическим требованиям

Кабель-каналы выпускают различной расцветки. Самые популярные цвета — белый, стальной, серый, черный, цвет натуральной древесины

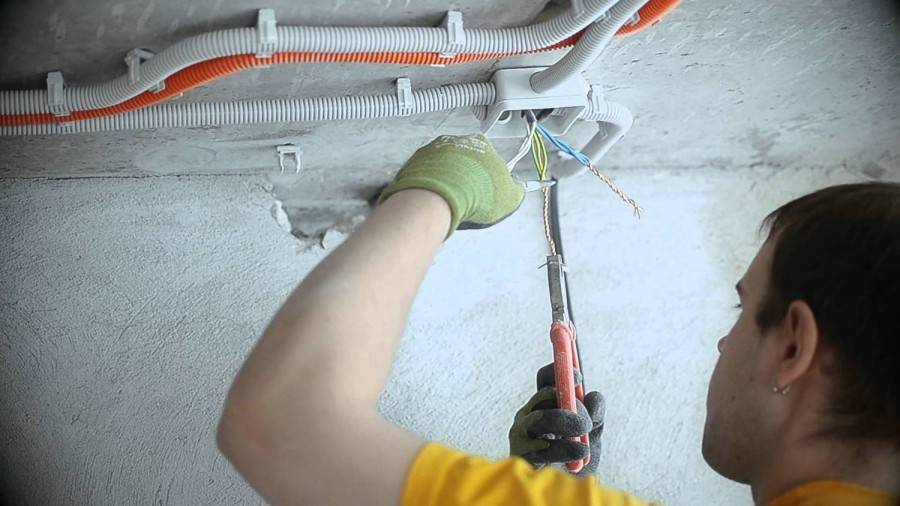

Замена проводки в старой квартире

Практически такая же картина вырисовывается при необходимости провести капитальный ремонт в старой квартире. Помимо всех отделочных работ, заменить отслужившую своё проводку на новую с подведением к современным розеткам и выключателям.

Но, если выполнить отделку самостоятельно не представляется особо трудным занятием, то, как поменять старую проводку своими руками не обладая соответствующими знаниями? Сложно представить.

Работы, связанные с электричеством, имеют повышенную степень точности выполнения и если допустить ошибку, это может повлечь не только остановку жизненно необходимой деятельности в квартире (включение света, работа электроприборов и различной техники), но и создать риски для человеческой жизни. А значит нужно либо самому быть специалистом, либо приглашать квалифицированных мастеров-электриков.

Не стоит полагаться на собственные силы и считать себя знающим в данной области человеком, всего лишь просмотрев пару учебных видеороликов в интернете. Это не тот случай. Здесь всё гораздо серьёзнее.

Особенности крепления

Если вы решили произвести монтаж кабельных каналов своими руками, то сначала целесообразно подобрать изделия нужных размеров. Габариты зависят от количества и размеров кабеля и проводов.

Но при этом целесообразно предусмотреть некоторый запас для размещения нового проводника

Важно, чтобы после их заведения крышка свободно защелкивалась и обеспечивала прочность крепления

Также рекомендуется изначально спланировать последовательность размещения лотков. Они крепятся вертикально или горизонтально. Наклонная установка возможна только на лестнице. Для того чтобы отрезать заготовку нужной длины, нужно использовать острые ножницы при работе с пластиком и ножовку по металлу, если конструкция металлическая или из толстого пластика.

В этом случае сначала закрывается крышка, конструкция выравнивается. Размечается место отреза на обеих составных частей. Короб рассоединяется, и его компоненты обрезаются по отдельности.

Если вы не планируете использовать соединительные угловые элементы, то придется обрезать крышку. В этом случае полностью она не разрезается, а делаются небольшие надрезы на боковых поверхностях с тем, чтобы их можно было согнуть.

В соответствии со стандартной инструкцией для прокладки каналов необходимо приложить нижнюю часть короба к стене, выровнять по уровню. Потом делаются отверстия для крепления, и короб фиксируется на основе при помощи:

гвоздей с широкой шляпкой или саморезов при установке на деревянную поверхность;
саморезов под штукатурку или гипсокартон;
дюбелей при работе с бетоном или кирпичной кладкой.

Крепеж производится с шагом 600-700 мм. На краях и стыках следует учесть отступ от края 30-50 мм. В случае стыковки нескольких заготовок крышки ставятся таким образом, чтобы их стыковочный шов не совпадал с корпусным.

После монтажа канала в него нужно уложить провод. Не следует допускать провисаний. В этих целях используют перемычки, а потом уже закрывают лоток. В целом, процедура установки достаточно проста и позволяет обеспечить качественную укладку проводов.

Классификация кабель-каналов по материалу изготовления ↑

Кабель-каналы изготавливают из алюминия, оцинкованной стали и пластика. Первые два вида выдерживают значительные нагрузки и могут быть установлены в качестве напольных коробов. Последние чаще монтируют на стены и под потолок.

Кабель-каналы скрывают неприглядные провода

Электротехнические короба из оцинкованной стали изготавливают из цельного прокатного профиля, который покрывают цинком марок Ц1 либо Ц2, а затем окрашивают полимерными составами. Они огнеупорны и применяются при монтаже пожарных и оповещающих систем, а также видеонаблюдения.

Преимущества металлических кабель-каналов:

защита от электромагнитных и механических воздействий;
пожаробезопасность;
легкость монтажа;
различные цветовые решения;
защелкивающаяся крышка, снимающаяся без помощи инструментов.

Стальной полуовальный кабель-канал

Металлический кабель-канал для электропроводки малого сечения часто используют внутри офисных помещений вместо пластикового.

Элементы для разветвления системы проводов:

угол внутренний металлический 90° для поворота вверх;
угол наружный 90° для поворота вниз;
угол плоский 90°;
Т-образный элемент;
Х-образная секция.

Кабельные короба из анодированного алюминия используют в основном на промышленных предприятиях и в складских помещениях для монтажа открытой проводки, изредка – в домашних интерьерах стиля Hi-Tech.

короба с крышками длиной 2 м;
колонны;
поликарбонатные крепления и разводки.

Преимущества:

защита от электромагнитного воздействия, вызывающего помехи;
высокая ударопрочность – в среднем, 20 ДЖ;
устойчивость к воздействию солнечных лучей;
огнеупорность, стойкость к перепадам температур.

Алюминиевый электрокороб с задвигающейся крышкой

Недостаток подобных конструкций – сложность монтажа. Короба и крышки крепятся с помощью дюбелей, что требует наличия профессионального инструмента.

Пластиковые кабель-каналы для электропроводки наиболее распространены. Кабельный короб представляет собой конструкцию закрытого типа, внутри которой располагаются провода. По форме он может быть:

круглого сечения;
квадратного либо прямоугольного сечения;
треугольным;
плоским.

Размеры кабель-канала из пластика могут быть любыми, так же, как и цветовые решения. Преимущества пластиковых электро-коробов:

не подвержен коррозии;
небольшой вес;
простая система креплений;
крышка, устанавливающаяся без инструментов;
возможность отрезать элемент необходимой длины;
не деформируется от перепадов температур.

Прямоугольный пластиковый короб
