Производители кабеля ВВГ-Пнг(А)
Многие предприятия занимаются производством кабельной продукции. Среди большого количества компаний выделяют следующие:
Лучшие предприятия
«Севкабель»
Компания выпускает продукцию отличного качества независимо от ее назначения. К этой категории относят силовые кабели, провода для воздушных линий передач, проводники связи и узкоспециализированную продукцию.
Кабельная продукция от
«Конкорд»
Компания занимается производством силовых проводников марки ВВГ с медными жилами для стационарной прокладки в помещениях.
Обратите внимание! Благодаря бронированным изделиям, а также проводникам пониженной горючести от «Конкорд» можно подключить электрокаменку. Производитель кабельной продукции «Конкорд». Производитель кабельной продукции «Конкорд»

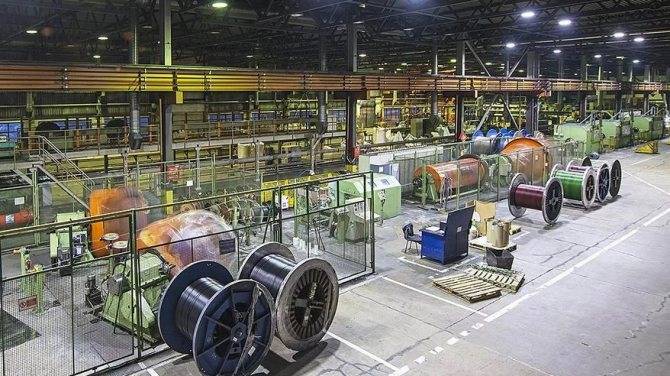

Производитель кабельной продукции «Конкорд»
«Москабельмет»

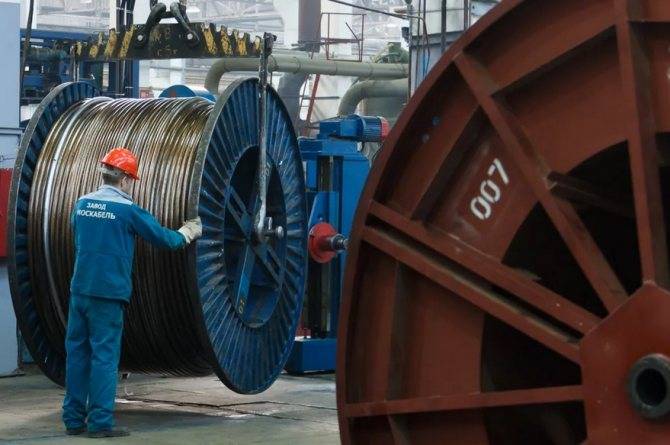

«Москабельмет» производит кабельно-проводниковые изделия для различных отраслей. Кроме этого, предприятие представляет широкую номенклатуру предлагаемой продукции, включающую более 50 000 наименований.
Компания по производству кабельно-проводниковых изделий
«Подольсккабель»
Сегодня на рынке представлено более 50 000 проводов, которые подразделяются по различным категориям. По последним данным, основным потребителем производимой продукции являются практически все отрасли российской экономики.
Производитель кабельной продукции
Благодаря уникальным техническим характеристикам проводник ВВГ Пнг(А) можно прокладывать как на открытом воздухе, так и в помещениях с повышенной влажностью и сухостью. Но в этом плане необходимо придерживаться определенных правил по монтажу и сроку хранения.
Какие бывают проблемы при использовании кабеля
Со временем материал изоляции изнашивается, что сказывается и на физико-химических свойствах силового кабеля.
Основными факторами, влияющими на процесс старения изоляции, являются:
- механические нагрузки (вибрации, электродинамические усилия);
- химическое воздействие агрессивных веществ;
- попадание влаги;
- окисление и регулярное тепловое воздействие;
- перенапряжение.
Не исключены проблемы при прокладке провода У разных типов изоляции старение также проявляется по-своему. Твёрдые диэлектрики разрушаются, на их поверхности появляются микротрещины, органические — выделяют газы, пропитка бумажной изоляции меняет свои физико-химические свойства.
Процесс старения — закономерный и необратимый, однако отсрочить его можно. Для этого необходимо строго соблюдать все предписания производителя к процессу прокладки проводки и режима эксплуатации.
Систематический перегрев силового провода ведет к стремительному старению материала. Чтобы его избежать, не надо прокладывать кабель вблизи источников тепла. Желательно лишь использовать рекомендованный изготовителем для работ тип кабеля (например, резина не подходит для передачи высокого напряжения).
Важно! Необходимо использовать провод с подходящей площадью сечения токопроводящей жилы. Неправильные расчёты приводят к быстрому выходу проводки из строя
Кабель ВВГ нг LS, особенности
Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавкой букв «нг», которые означают не горючий. Отсутствие их в других кабелях вовсе не означает, что они горючи, просто у этих кабелей более высокая степень сопротивляемости возгоранию, вследствие заполнения пространства между виниловыми оболочками составом на основе того же поливинилхлорида.
Этот заполнитель занимает место кислорода между защитными оболочками, как известно, поддерживающего горение.
С техническими характеристиками кабелей ВВГнг можно ознакомиться в приведенной ниже таблице.
Заполнение же пространства между жилами кабелей ВВГнгLS выполняется поливинилхлоридным пластикатом с низким газо- и дымовыделением. Буквы «LS» означают «low smoke» — буквально: низкий дым.
Есть и другие обозначения этой функции. Такие кабеля ставят в местах с повышенной пожароопасностью, которых в обычном доме почти нет. Но если вас не смутит их стоимость, довольно существенно отличающаяся от стоимости обычных ВВГ кабелей, то вы получите электропроводку высокой степени защищенности не только от коротких замыканий и температур, но и не выделяющую большое количество дыма при всевозможных повреждениях. А подробнее – в видео:
Типы ВВГнг кабеля
Кабель данной серии подразделяется на следующие типы:
- АВВГнг LS – это аналог стандартного ВВГ провода, но отличается тем, что не распространяет ток. Начальная «А» указывает на то, что кабель алюминиевый, а не медный.
- Такими же техническими характеристиками обладает ВВГнг LS (кабель). Буквы LS означают low smoke (не горит).
- АВВГнг – кабель, наделенный аналогичными характеристиками предыдущей модели, но не обладает низким уровнем распространения дыма. Буквы НГ расшифровываются, что он не поддерживает горение.
- ВВГНД – это кабель из ПВХ, оснащен двойной изоляцией. В названии буква Д означает двойной.
- ПВВГнг – плоский провод, жилы которого покрыты изоляцией из термосшитого полиэтилена. Не горит.
- АКВВГнг LS – контрольный алюминиевый кабель с ПВХ изоляцией, не способный распространять горение и дым.
Кабель марки ВВГнг редко используется для обычных проводок. Как правило, он применяется в местах повышенной опасности (в деревянных сооружениях, на производстве и т. д.).
Наиболее распространенными считаются трехжильные модели при трехфазном напряжении.
Срок службы кабеля ВВГ
Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.
Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.
Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.
Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.
Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.
К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.
Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.
Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.
Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.
Область применения
Силовые кабели нужны, чтобы передавать и распределять электроэнергию в стационарной установке, имеющей переменное и постоянное напряжение в один киловатт. Может эксплуатироваться в местах, где имеется умеренный, холодный и тропический климат. Прокладывается там, где нет опасности механического повреждения. Устанавливается на специальной кабельной эстакаде, в пожароопасном помещении, во взрывоопасных условиях и для прокладки групповых осветительных сетей, где есть взрывоопасные зоны класса В-Iа.
Обратите внимание! Нужны, чтобы защитить подверженные вибрациям небронированные кабельные элементы. Не способны распространять горение. Требуются, чтобы могли исправно функционировать кабельные сооружения и помещения
Нагреваются не более чем на 80 градусов и работают не больше 8 часов в сутки
Требуются, чтобы могли исправно функционировать кабельные сооружения и помещения. Нагреваются не более чем на 80 градусов и работают не больше 8 часов в сутки.
Область кабельного применения
Основные характеристики
Одна из основных характеристик указывает номинальную и минимальную толщину изоляционного покрытия, оно зависит от напряжения и сечения проводов.
| Величина порогового напряжения (В) | Ø проводов (мм2) | Номинальный слой изоляционного покрытия (мм) | Минимально допустимый слой изоляционного покрытия (мм) |
| 660 | От 1,00 до2,50 | 0,62 | 0,46 |
| От 4,00 до6,00 | 0,71 | 0,54 | |
| От 10,00 до16,00 | 0,93 | 0,72 | |
| От 25,00 до35,00 | 1,12 | 0,90 | |
| 50,00 | 1,32 | 1,08 | |
| 1000,0-2500,0 | 0,80 | 0,64 | 0,54 |
| От 4,00 до16,00 | 1,10 | 0,82 | |
| От 25,00 до35,00 | 1,22 | 1,02 | |
| 50,00 | 1,44 | 1,18 |
Следующий по важности параметр — характеристики изоляционного слоя оболочки, они зависят от суммарного сечения всех проводов электрокабеля
| Общий Ø (мм2) | Номинальный слой изоляционной оболочки (мм) | Минимальный слой изоляционной оболочки (мм) |
| До 6,00 | 1,22 | 0,94 |
| От 6,00 до15,00 | 1,54 | 1,20 |
| От 15,00 до20,00 | 1,72 | 1,36 |
| От 20,00 до30,00 | 1,92 | 1,54 |
| От 30,00 до40,00 | 2,14 | 1,70 |
Пороговый по силе электроток, этот показатель может зависеть от того, сколько жил в кабеле, и какое их сечение. Помимо этого влияет расположение электрокабеля (воздушная линия или подземная проводка). Рекомендуем уточнить эту спецификацию при покупке кабельной продукции. Ниже показана таблица, где приведен пороговый электроток для воздушных линий.
| Ø(мм2) | Допустимый порог электротока (А) | ||
| двухжильный | трехжильный | четырехжильный | |
| 1,50 | 24,00 | 21,00 | 19,00 |
| 2,50 | 33,00 | 28,00 | 26,00 |
| 4,00 | 44,00 | 37,00 | 34,00 |
| 6,00 | 56,00 | 49,00 | 45,00 |
| 10,00 | 76,00 | 66,00 | 61,00 |
| 16,00 | 101,00 | 87,00 | 81,00 |
| 25,00 | 134,00 | 115,00 | 107,00 |
| 35,00 | 166,00 | 141,00 | 131,00 |
| 50,00 | 208,00 | 177,00 | 165,00 |
Сопротивление провода зависит от его сечения, этот параметр приведен в таблице ниже (указаны значения для постоянного электротока)
| Ø (мм2) | 1.50 | 2.50 | 4.00 | 6.00 | 10.00 | 16.00 | 25.00 | 35.00 | 50.00 |
| Величина сопротивления одного провода (Ом/км) | 12.0 | 7.40 | 4.60 | 3.10 | 1.80 | 1.20 | 0.73 | 0.52 | 0.39 |
Характеристики силового кабеля ВВГнг
Силовой кабель ВВГнг используется в следующих случаях:
Прокладывание кабельных трасс на хозяйственных территориях. В жилых он допустим к применению, однако распространён не так широко;
Размещение в соответствующих лотках;
Прокладывание токоведущих трасс снаружи строений, но не под открытым небом.
Благодаря негорючим свойствам оболочка-кембрик может воспламениться под действием открытого огня, но при этом не даст пламени распространиться дальше по трассе
Важно! При воспламенении оплётка проводов серии ВВГнг выделяет довольно большое количество дыма и едких газов – и именно поэтому не рекомендуется использовать его в жилых помещениях.. Выпускается в основном в двух вариантах – четырёхжильный и пятижильный
В первом случае его сечение составляет 90 мм2, во втором – 120 мм2. Решения с иным числом жил также существуют, но не слишком широко распространены.
Выпускается в основном в двух вариантах – четырёхжильный и пятижильный. В первом случае его сечение составляет 90 мм2, во втором – 120 мм2. Решения с иным числом жил также существуют, но не слишком широко распространены.
Допускается монтаж при температуре от –15 градусов по шкале Цельсия. При формировании пучковой прокладки в условиях экстремальных температур необходимо каждые 100-150 метров размещать специальное нагревающее токоведущую линию оборудование.
Как использовать
Подходит для районов, где поддерживается тропический или умеренный, холодный климат. Чаще всего укладка идёт на суше, но допустим вариант с озёрами и реками, высотой до 4300 метров над уровнем моря.
Кабель применяют при строительстве различных объектов, когда прокладывают траншеи. Метод прокладки выбирают в зависимости от целей, поставленных перед мастером. Для этого используют разные поверхности, в основе которых — негорючие материалы. Вот лишь некоторые допустимые примеры:
- Бетон.
- Штукатурка.
- Кирпич.
- Гипс.
Один из вариантов — открытая прокладка, под разными конструкциями подвесного типа. Расшифровывать каждый материал можно по-разному.
Главное — чтобы на изделие не оказывалось каких-либо механических воздействий. Нужно заранее подумать о механической защите, если такая вероятность присутствует. Для этого можно выбирать один из следующих компонентов:
- Гофрорукава.
- Металлические рукава.
- Трубки.
- Специальные каналы, у которых свои свойства.
Защитные элементы нужны и в том случае, когда материалы вокруг — легковоспламеняемые.
Скрытый метод монтажа — самый популярный. Его часто выбирают, если кабель закладывают под штукатурку. Главное — предварительная подготовка путём проделки канавок в стенах, следующей идёт обработка изделия цементной штукатуркой. Дополнительная защита в этой ситуации не нужна, ведь механические воздействия и так исключены.
Под землёй провода тоже запрещают прокладывать, не применяя специальных защитных элементов. Чаще всего для этого используют коробки, обладающие достаточной степенью герметичности. Применяться могут и другие конструкции.

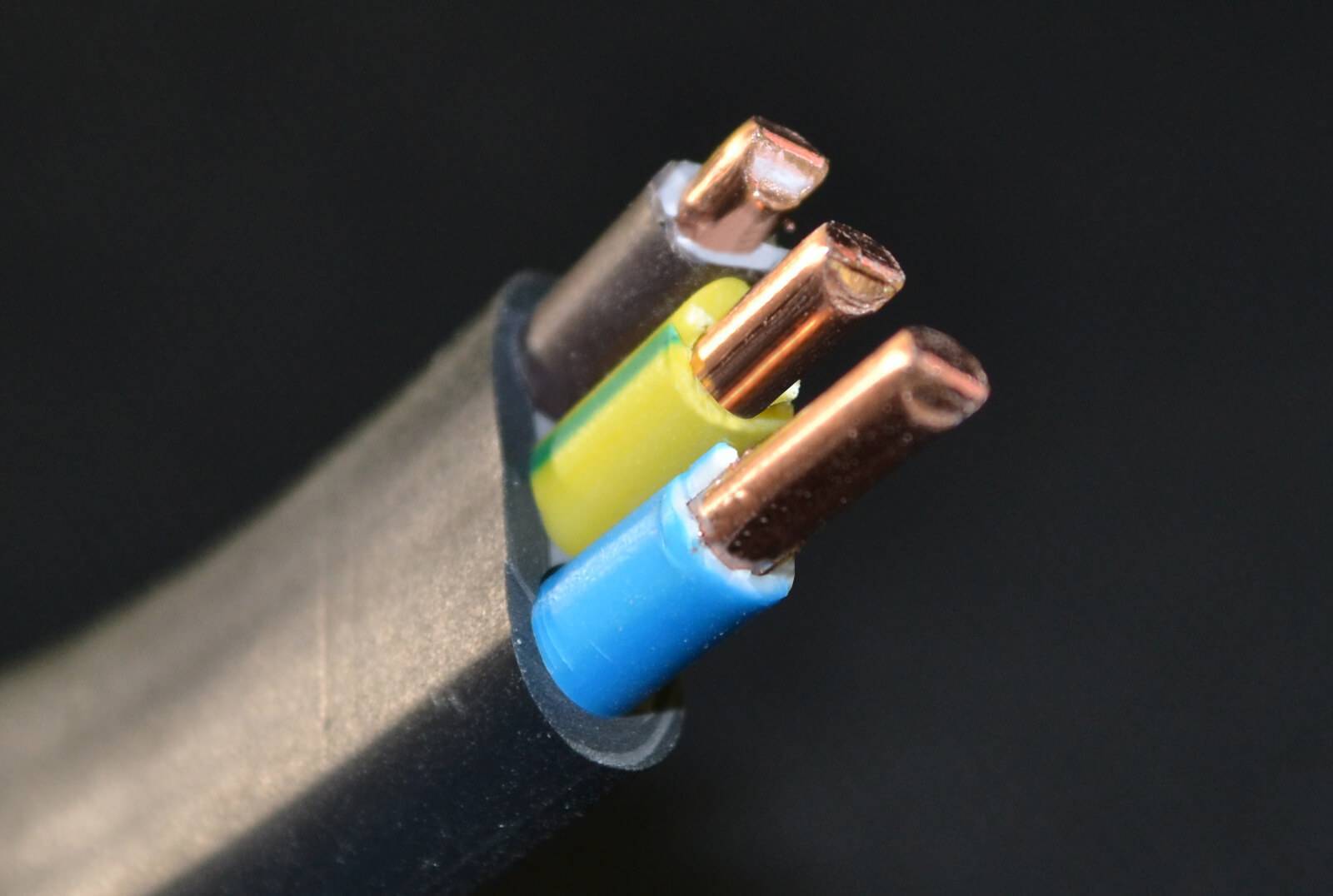

Как кабели выглядят вблизи
Расшифровка других типов кабеля ВВГнг
- ввг – расшифровка: стандартный медный провод, при одиночной прокладке не распространяет пламя, имеет поливинилхлоридную изоляцию внутреннего и наружного слоя;
- ввгнг hf – отсутствуют галогены, провод применяют в групповых прокладках, учитывая объем горючей загрузки для помещений, заполненных работающей компьютерной и микропроцессорной техникой, а также в помещениях посещаемых большим количеством людей;
- ввг пнг – расшифровка: изоляция жил выполнена термопластичным полиэтиленом, плоское исполнение, применяют для изготовления проводки в промышленных зданиях, негорючий;
- ввгнг п – жилы укладываются в одной плоскости, применяется для прокладки на воздухе на кабельных эстакадах или блоках, без механических растяжений;
- кввгнг ls -контрольный кабель, присоединяется неподвижно к электроприборам, аппаратам и сборкам зажимов, может прокладываться наружно, в кабельных каналах и внутри помещений, работает в агрессивных условиях, обеспечивает пожарную безопасность кабельных коммуникаций в групповых прокладках;
- ввгнг-frls – кабель ввгнг frls аналог образца ввгнг-LS, с повышенной огнестойкостью, это подтверждает расшифровка букв frls (Fire Resistance Low Smoke), характеризуется пониженным образованием дыма и газа, препятствует горению в групповых прокладках;
- кабель nym – силовой провод, применение: стационарная прокладка внутри промышленных и бытовых зданий силовых и осветительных линий. Провода nym расшифровывают как “стандартный кабель в немецкой классификации с поливинилхлоридной изоляцией с наружной оболочкой”.
Массогабаритные параметры кабелей ввгнг включают в себя:
- количество жил;
- сечение жил в мм²;
- наружный диаметр;
- масса провода, кг/км. гнги
Пример массогабаритных параметров провода 3×1 5, 3×1: количество жил 3 штуки, сечение жил 1,5 мм².
Например: 1 км провода ввгнг 3×1 5 для тока напряжением 660 В весит 96 кг, а для 1000 В – 122 кг.
Расшифровка и модификации
Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.
Разные виды одной под одним и тем же названием
Обычный ВВГ
Расшифровка основной аббревиатуры — ВВГ — несложна:
- отсутствие впереди буквы А говорит о том, что жилы медные;
- первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
- вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
- «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).
То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).
Виды круглых проводников
В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).
Негорючий ВВГнг
В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.
Есть еще несколько видов кабеля ВВГнг:
- ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
- ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
- ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
- ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).
Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.
Формы выпуска
В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).
Разные типы кабеля ВВГ
Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.
Разные типы жил в кабеле ВВГ
Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.
Технические параметры
При аварийной работе, рабочая температура не должна быть выше 85 градусов. При этом, общее количество часов при высокой температуре будет 1000.
Маркировка ВВГ нг
ВВГнг характеристики изделия:
| Допустимая влажность воздуха | Не выше 95% |
| Максимальная гарантия | 3 года |
| Испытательное напряжение | 3 кВ |
| Максимальная допустимая температура провода | 85 градусов |
| Максимальное разрешенное напряжение | 0.68 кВ |
| Прокладка при температуре окружающей среды | От −15 до 10 градусов |
| Радиус загиба изделия | 8 наружных диаметров |
| Разрешенная минимальная и максимальная температуры | От −50 до 70 градусов |
| Критическая температура провода при КЗ | 180 градусов |
Существует также подвид кабель ВВГнг hf с техническими характеристиками как указаны выше, но с более низкой температурой функционирования. От −45 до 40 градусов.
Методы прокладки
Кабель ВВГ можно применять при строительстве различных объектов, а также в подземных траншеях. Метод прокладки напрямую зависит от конкретной цели. Прокладывать проводник можно на различных поверхностях, состоящих из негорючих материалов. К ним относится бетон, штукатурка, кирпич или гипс. Кабель ВВГ можно проложить открытым методом под разнообразными подвесными конструкциями.
Обязательным условием является исключение каких-либо механических воздействий. При существовании вероятности повреждения проводника нужно задуматься о дополнительной защите. Зачастую для этого используют специальные каналы, трубки, металлические или гофрорукава.
Наиболее популярным является скрытый метод. Зачастую его используют в жилых помещениях, когда кабель закладывается под штукатурку. Предварительно нужно проделать канавки в стенах, а затем обработать изделие цементной штукатуркой. В подобных ситуациях исключается возможность механических воздействий, поэтому отсутствует необходимость использования дополнительной защиты. Единственным исключением считаются случаи, когда провод прокладывают в деревянных строениях. Такой вариант можно использовать в конструкциях из несгораемых материалов, например, в трубах.
Нет такого провода, который допустимо проложить под землю без использования специальных защитных элементов. Это обусловлено тем, что кабель требуется сохранять длительный период, но сам он не оборудован встроенной защитой. В силу этого и используются определенные элементы защиты от механических повреждений. В большинстве случаев они представляют собой герметичные коробки.
Открытое положение
Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.
Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева.
Скрытый вариант
Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах.
Расположение под землёй
Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки.
Длительно-допустимый ток ВВГ
Длительно-допустимый ток, который поддерживает данный кабель, варьируется от количества жил, от их сечения, а также от того, где пролегает электропровод – в земле или на воздухе. Минимальный ток равен 19 А, в любом случае, лучше уточнить спецификации конкретного кабеля, что вы приобретаете. Допустимые токи нагрузки для электропровода сечением до 50мм2, проложенных на воздухе, указаны в таблице.
| Номинальное сечение жил, мм2 | Допустимый ток нагрузки, А | ||
| С двумя основными жилами | С тремя основными жилами | С четырьмя основными жилами | |
| 1,5 | 24 | 21 | 19 |
| 2,5 | 33 | 28 | 26 |
| 4 | 44 | 37 | 34 |
| 6 | 56 | 49 | 45 |
| 10 | 76 | 66 | 61 |
| 16 | 101 | 87 | 81 |
| 25 | 134 | 115 | 107 |
| 35 | 166 | 141 | 131 |
| 50 | 208 | 177 | 165 |
Номинальный ток, при этом, может быть 0,66 или 1 киловатт, а его частота равняется 50 герц. Мощность при минимальной площади сечения кабеля достигает 3,5 кВт. Что касается сопротивления, то оно варьируется от площади сечения жил. Когда оно равно 1,5 мм2, то сопротивление равно 12 МОм/км, когда оно менее 4 мм2 – 10 МОм/км, когда равно 5 мм2 – 9 МОм/км, а от 10 до 240 мм2 данный показатель равняется 7 МОм/км. Принято брать в расчёт сопротивление при температуре, равной +20 градусов Цельсия.
Технические характеристики
ВВГнг-LS выпускается для работы в сетях с номинальным и максимальным напряжением 660/1000 Вольт частотой 50 Гц.
Основные характеристики проводников определяются следующими параметрами:
- Допустимый ток нагрузки, зависит от диаметра проводника, при этом учитываются условия прокладки – в воздухе или под землей, его можно определять по таблице 1.3.4 ПУЭ (см. Главу 1.3).
- Масса кабеля зависит от сечения и номинальной толщины изоляции, которая зависит от рабочего напряжения.
- Удельное сопротивление проводника (данные берутся из справочника, зависят от используемых материалов).
Теперь перечислим основные характеристики кабеля ВВГнг-LS:
- срок службы и гарантийный срок хранения — 30 лет;
- гарантийный срок эксплуатации — 5 лет;
- минимальный радиус изгиба при монтаже — 10 диаметров для кабеля с однопроволочной жилой и 7.5 для кабеля с многопроволочной жилой;
- строительная длина — 250-400 метров;
- температура эксплуатации — от -50 до +50˚C;
- предельная температура при монтаже без дополнительного прогрева — -15˚С;
- влажность окружающей среды до 98%;
- допустимые усилия при протяжке — 50 Н/мм²;
В нижеприведенной таблице приведены предельно допустимые температуры эксплуатации в различных режимах.
Ниже приведены таблицы с описанием зависимости веса от количества проводников и наружного диаметра кабеля.
И допустимая токовая нагрузка в зависимости от сечения проводников приведена в следующей таблице.
