Как подключить диммер

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

Схема тиристорного диммера

Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). По виду исполнения диммеры бывают:

По виду исполнения диммеры бывают:

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

Модульный диммер и схема его подключения

Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

Диммер на шнуре можно установить на любую настольную лампу, бра, торшер (с лампой накаливания)

Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

Диммер для установки под выключатель

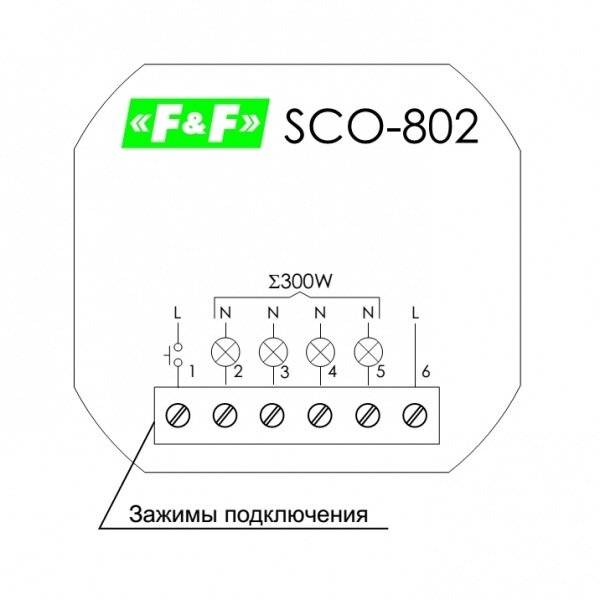

Схема подключения диммера под выключатель

Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

Поворотные и поворотно-нажимные модели внешне не отличаются

- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

Клавишные похожи на выключатели

Сенсорные диммеры хороши тем, Что могут иметь дистанционное управление

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Как подключить диммер

До начала установки важно определить мощность нужного диммера. Это возможно сделать, когда есть понимание, сколькими приборами будет управлять этот механизм

Сложив мощности всех этих приборов, вы и узнаете, какой должна быть производительность приобретаемого механизма регулировки. Если неправильно рассчитать мощность, то диммер может или не включиться вообще, или включиться, но практически мгновенно перегореть. Узнать мощность светодиодных ламп можно на упаковке, а многие производители указывают ее и на самих лампах.

Нужно также предусмотреть, что в будущем вы можете захотеть добавить количество диммируемых светодиодных ламп. Если же не планируете добавлять осветительных приборов, то лучше всего заложить некоторый запас мощности диммера (20-50%).

Выбирая диммер для нескольких источников освещения, нужно учитывать, что их минимальная мощность 25-40 Вт. И если несколько маломощных ламп вместе не будут составлять указанные значения, то лучше установить для каждой из них свой прибор.

Следующим шагом будет подключение диммера к сети. Это делается путем разрыва цепи питания нужных источников света. В этот разрыв и подключается регулятор яркости.

Обычный механический диммер подключить несложно, он будет работать даже в случае несоблюдения правил полярности.

В электронных диммерах работа строится по другому принципу. Основные их элементы – это полупроводники динистор и симистор, которые могут пропускать ток конкретной величины в две стороны. За счет отсечки фазы и получается плавная подача напряжения на лампу.

Если вы не имеете элементарных знаний физики или у вас сложная схема подключения и установки диммера, то лучше не заниматься самодеятельностью и обратиться к профессионалам.

Схемы подключения

Существует несколько схем подключения для димминирования освещения. Каждая будет описана с принципом подключения и возможного назначения.

Без выключателя

Это самая простая схема, которая позволяет заменить выключатель на диммер.

Для ее подключения необходимо:

Демонтировать выключатель.
При помощи индикатора найти фазный провод.
Найденный провод подключить к клемме диммера, обозначающийся волнистой линией.
Второй провод, идущий на лампу, подключить к клемме «L» на подключаемом устройстве.
Установить прибор на стену.
Включить электропитание.

Теперь диммер будет использоваться вместо выключателя. Основная особенность схемы – это простота подключения, без необходимости монтажа дополнительной проводки.

С выключателем

Эта модель использует диммер в качестве проходного устройства. Например, если выключатель вмонтирован в начале схемы, а сам диммер в дальнем конце комнаты. Проходной диммер в схеме подключения используется для регулировки и выключения, а выключатель только по прямому назначению. Для подключения необходимо:

Фазный провод от распределительной коробки подать на выключатель.
С выключателя провод подключается к вводному контакту диммера.
Выход «L» на регуляторе подсоединяется к источнику освещения.
Нулевой провод идет прямо от распределительной коробки к лампе.

В этой схеме димминирование проводится при помощи обычного 2-х контактного регулятора на переменном резисторе.

Проходная схема

В этой схеме можно использовать сразу 2 регулятора. Подобное подключение можно осуществить только при прокладке электропроводки. Уже проложенная простая цепь, с одним выключателем, не подойдет. Также понадобится приобрести 2 трех контактных устройства регулировки. Цепь следующая:

В распределительной коробке необходимо найти провод фазы.
Этот провод подается на вводную клемму диммера, отмеченную значком в виде волны и поперечной стрелочки.
С клеммы «L» диммера проводится провод на ту же клемму, только на втором регуляторе.
Такая же перемычка подается с клеммы «1» на тот же контакт второго устройства.
С контакта второго диммера в виде волны и поперечной стрелочки, подается выход фазного провода на лампу.
Из распределительной коробки, нулевой провод проводится прямо на источник освещения.

Теперь регулировать накал ламп можно из двух точек комнаты. Также можно включать и выключать лампу.

Для подключения любого регулятора очень важно использовать провод фазы. Для этого цепь подключения освещения должна быть собрана правильно, то есть фаза должна идти обязательно через выключатель. Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп

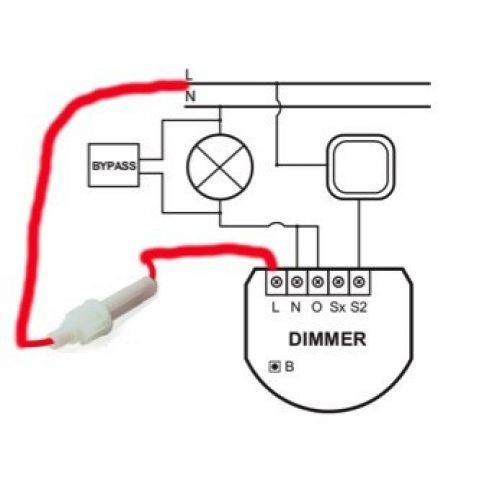

При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения

Подобная цепь позволит безопасно осуществлять монтаж диммера и замену ламп. При подключении сенсорных моделей нужно учитывать необходимость ввода нулевого провода. Особенно это касается устройств с удаленным управлением. Для таких приборов необходимо сначала подготовить проводку, или полностью сменить принципиальную схему освещения.

Существуют отдельные модели устройств для диммиромания светодиодных лент и ламп, работающих через «драйвер». Схема подключения таких диммеров отличается

Важно учитывать следующее:

Если светодиодная лента работает от блока питания с постоянным током, диммер должен быть обязательно подключен в цепь, между лентой и блоком.
Если LED-лампа работает от «драйвера», то регулятор подключается перед этим устройством.

В остальном, приведенные схемы подключения диммера, могут использоваться для светодиодного освещения. Главное выбрать подходящую модель регулятора. Запрещено подключать к светодиодной ленте или нескольким лампам диммер от гирлянд. Подобные приборы рассчитаны на определенное количество светодиодов. Без предварительного расчета, цепь может подвергнуться короткому замыканию.

Также стоит учитывать маркировку. Часто информацию о подходящих регуляторах и их мощности, можно найти на упаковке или корпусе «драйвера».

Совместимость светодиодных лампочек с диммерами

Светодиодная осветительная продукция на сегодняшний день представленная разнообразными изделиями:

отдельные светодиоды;
светодиодные ленты;
светодиодные лампы.

Разнообразие светодиодной продукции

Светодиодная лампа представляет собой отдельное устройство, которое является стандартизированным специально для подключения в уже существующую электрическую сеть.Светодиодные лампы обладают следующими характеристиками:

стандартный цоколь: тип G, типа E – резьбовой (E14 и E27), тип MR;
работать может от стандартной электрической сети 50 Гц, 220 В без использования специальных и дополнительных приспособлений;

Обратите внимание! Если лампочка должна работать при напряжении в 12 вольт, то это должно быть оговорено в плане использования дополнительных приборов. световой поток, схожий с аналогичными значениями для стандартных лампочек

световой поток, схожий с аналогичными значениями для стандартных лампочек.

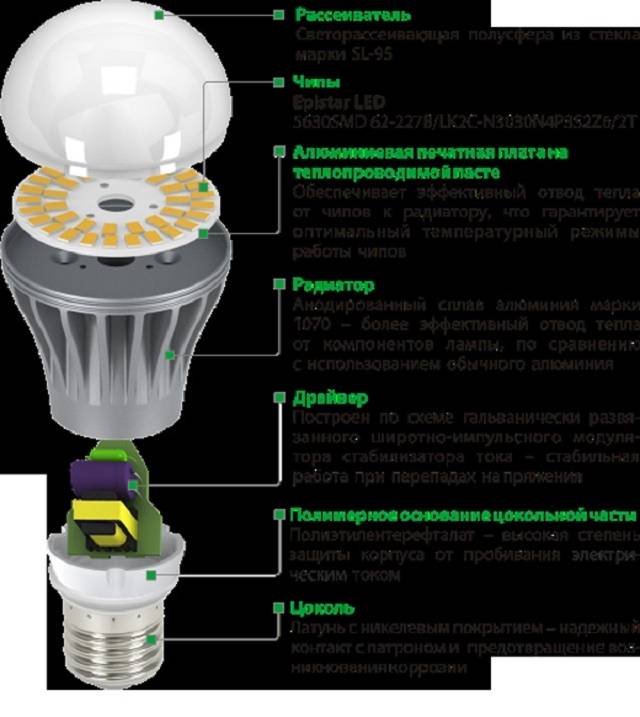

Строение светодиодной лампы

Светодиодная лампочка в своем составе имеет следующие компоненты:

рассеиватель;
светодиоды, которые смонтированы на специальной плате;
драйвера, благодаря которым обеспечивается необходимый режим работы источника света;

Обратите внимание! Драйвер является устройством, обеспечивающим питание светодиодных компонентов в лампочке. Он стабилизирует ток, текущий через диоды

При этом его можно использовать для диммирования.

системы, через которые происходит охлаждение изделия в ходе его работы;
стандартный цоколь;
вентиляционные отверстия.

Чтобы осуществлять регулирование уровня яркости в обычной системе освещения, многие ведущие производители выпускают специальные светодиодные лампочки. На упаковке такой продукции всегда имеется надпись — «регулировка яркости» или «диммируемая».

Упаковка лампочки, работу которой можно регулировать

Такие источники света работают по обычной схеме, но их драйвер способен реагировать на поведение стандартного диммера. Когда осуществляется поворот ручки, драйвер начинает генерировать импульсы тока, обладающие большим или меньшим коэффициентом заполнения. Таким образом можно настроить яркость света на 10 %. Именно с такой яркостью будет загораться лампочка при включении диммера.Данная продукция стоит немного дороже, чем обычная. Но зато она обладает дополнительными возможностями, которые будут не лишними в качественной системе подсветки.

Подключение диммера с выключателем

Прежде чем приступить к процессу подключения диммера, необходимо обратить внимание на то, что существует несколько эффективных схем разводки проводов. На сегодняшний день можно осуществить монтаж устройства, как с выключателем, так и без него

В стандартных условиях регулятора необходимо присоединять вместе выключателя. Фазу подвести на разрыв. Заземление и ноль при этом должны идти непосредственно к светильнику. Ниже представлена схема, подразумевающая использование данного способа монтажа.

Более удобный способ установки подразумевает применение выключателя. С его помощью можно будет включать свет. Чаще всего такой метод используют в спальнях. При этом светорегулятор размещают возле кровати. Это позволяет настраивать яркость, не вставая с нее.

Диммеры для светодиодных ламп на 220 вольт. Схемы

В большинстве случаев заинтересованный человек сможет приобрести недорогой заводской диммер, рабочие качества которого удовлетворят его Встречаются нестандартные ситуации, когда промышленные изделия не удовлетворяют потребности человека. Цена у диммеров с регулятором и с кнопками отличается на порядок, ведь кнопочный диммер например, диммер Legrand как правило собран с применением микроконтроллера.

Для этого используется схема с использованием микросхемы КР ЕН 12А, представленная на рисунке ниже. Состоит из анода и катода.

То есть соотношение мощностей не 5: 1, как в рекламе, а 4: 1.

Предлагаемый способ годится для ламп с конденсаторной схемой. По расчётам он должен быть раз в 10 больше, чем на схеме, но тогда он не влезет в маленький корпус лампы. При подключении диммера для светодиодной лампы в В с дистанционным управлением необходимо убедиться, что он устанавливается непосредственно перед контроллером ламп. Диммер в приведенной комплектации рассчитан на подключение электроприбора мощностью не более Вт.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Читай «Общие соображения» в конце.

Жало На жало тоже обращайте внимание при покупке. Иначе говоря, его сопротивление становится очень мало, и лампочка горит до конца полуволны

Когда напряжение на конденсаторе достигнет величины, достаточной для открытия симистора и динистора, симистор открывается.

Схема и принцип её работы

Важнейшее ее преимущество — способность работать в большом диапазоне питающего напряжения. Кроме того, предусмотрена многослойная проводниковая конструкция, которая позволяет выполнять задачи максимально точно.

Дурацкий вопрос. По-другому он называется регулятор мощности переменного тока. Тестируем схему на лампах.
Регулятор мощности для приборов работающих от сети переменного тока 220В. Диммер на ВТА41-600

Схемы диммеров

Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.

Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).

Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.

Как подключить светодиоды через диммер?

Номиналы компонентов и все сведения указаны на схеме диммера.

Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.

Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.

В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.

Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.

В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.

Устройство и виды

На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

По виду исполнения диммеры бывают:

Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
- При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
- Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
- Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

Собираем диммер своими руками

Схема на симисторах:

В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается

Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов

Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.

Схема подключения к сети переменного тока:

Диммер на микросхеме N555

Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.

Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок

Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А

При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.

А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:

Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.

Диммер на тиристорах и динисторах

Светодиодный диммер 220В с нагрузкой до 2А:

Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор

Глубина скважности регулируется переменным резистором и конденсатором

При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.

Диммер для светодиодной ленты

Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.

В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.

Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.

Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.

Особенности выбора и эксплуатации

При выборе диммера надо обращать внимание не только на то, с какими лампами он может работать и какие функции у него имеются. Необходимо еще смотреть на какую суммарную нагрузку он рассчитан. Максимально один регулятор яркости света может «потянуть» 1000 Вт нагрузки, но большая часть моделей рассчитана на 400-700 Вт

У именитых производителей в зависимости от мощности наблюдается солидная разница в цене. У китайских изделий ощутимой разницы в стоимости не наблюдается.

Наменование	Мощность	Максимальный ток	Совместимость	Цена	Производитель
Volsten V01-11-D11-S Magenta 9008	600 Вт	2 А	Лампы накаливания	546 руб	Россия/Китай
TDM Валдай RL	600 Вт	1 А	Лампы накаливания	308 руб	Россия/Китай
MAKEL Mimoza	1000 Вт/IP 20	4 А	Лампы накаливания	1200 руб	Турция
Lezard Мира 701-1010-157	1000 Вт/IP20	2 А	Лампы накаливания	770 руб	Турция/Китай

Второй момент, который надо помнить — светорегуляторы работают с минимальной нагрузкой. У тех, в большинстве случаев минимум — 40 Вт, у некоторых тысячников — 100 Вт. Если подключенные лампы имеют меньшую мощность, они могут мигать или не будут загораться. Такое случается, когда вместо ламп накаливания ставят светодиодные. В этом случае одну из ламп оставляют старую (накаливания), которая и будет обеспечивать требуемый минимум нагрузки.

Другие особенности эксплуатации связаны с совместимостью. Как уже говорилось, обычные диммеры не могут работать с лампами дневного света (с энергосберегающими в том числе). Галогенные же на изменения формы импульса просто не реагируют. И если вы решили заменить лампы накаливания на более экономичные, скорее всего вам придется менять и регулятор яркости.
