Схема подключения проходного выключателя с 2х мест

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

  1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
  2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
  3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Схема подключения проходных выключателей


Схема подключения проходных выключателей

Необходимость подключить две лампочки к одному выключателю нередко возникает в спальне, когда возле входа оставляется один переключатель, а второй ставится где-то возле кровати, чтобы можно было удобно дойти до нее по свету, а потом перед сном его выключить.

Схема подключения довольно простая: на вход переключателя подается фаза, вход другого подключается к проводу люстры. Второй конец люстры объединяется с нулевым проводом, и выходы N1 обоих выключателей объединяются между собой точно так же, как и N2.

Схема работает предельно просто: в случае переключения любого из выключателей в произвольном порядке свет будет включаться и выключаться.

Отдельное внимание стоит уделить разводке проводов. Современные требования предусматривают возможность ее прокладки на расстоянии минимум 15 см от потолка

Принято укладывать кабели в специальные коробки или лотки, а концы объединять в распределительной коробке. Подобный вариант исполнения отличается массой преимуществ, главное из которых – простота замены поврежденных проводов.

Как подключить проходные выключатели с трех точек


Если нужно обеспечить дистанционное управление освещением сразу с трех мест, нужно дополнить схему перекрестным выключателем. Главной его особенностью является то, что он переключает сразу по два контакта, в связи с чем оборудуется двумя выходами и входами. Подключение трех выключателей несколько сложнее в сравнении с предыдущим случаем, но в целом, можно без трудностей разобраться в принципе работы этого оборудования.

Чтобы подключить освещение по такой схеме, нужно выполнить несколько ключевых процедур:

  1. Подключить к одному из кабелей светильника нулевой провод.
  2. Подключить к входному контакту одного из проходных переключателей провод фазы.
  3. Подключить к входному контакту второго переключателя свободный кабель светильника.
  4. Подключить к двум входным контактам перекрестного переключателя выходные контакты проходного.
  5. Подключить к выходным контактам перекрестного выключателя выходные контакты второго проходного.

Используя такую схему в работе, можно оборудовать помещение четырьмя или пятью точками регулировки освещения. При этом нужно будет увеличить число дополнительных перекрестных выключателей, так как они всегда должны располагаться между проходными.

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Как устроен выключатель с двумя клавишами

Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.

Схема переключателя:


Схема переключателя

  • устройство состоит из пары независимых контактов;
  • верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
  • второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
  • контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
  • 4 перекрестных контакта совмещаются по парам.

Монтаж двухклавишного переключателя производится таким образом:

  1. Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
  2. Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
  3. На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
  4. Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
  5. Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.

Как выглядит маркировка:


Маркировка двухклавишного переключателя

Пример схемы соединения:


Схемы соединения

Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.

Схема трехклавишной аппаратуры

При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.


Схема трехклавишной аппаратуры

Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.

Процесс сборки тройного оборудования:

  1. Заземление и ноль подключают к источнику света.
  2. Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
  3. К входу другого переключателя подсоединяется свободный провод источника света.
  4. Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
  5. Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).

Видео – Как подключить 3-х клавишный выключатель

Принцип действия

Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности. Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер – что это такое и как его использовать?

Данное устройство используется для настройки яркости осветительных приборов. Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут. Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.

Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.

Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.

В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.

Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование. Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей.

Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция. Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.

  • Исключения следующие:
  • проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
  • когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

  • Коммутаторы подключаются последовательно друг другу.
  • Совершается не размыкание, а переключение фазы на другую линию.
  • Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.

Принцип работы и отличие от обычного выключателя

От обычного коммутационного прибора проходной переключатель отличается только наличием специфичной контактной группы – с перекидными контактами. Если обычный выключатель может только замыкать или размыкать электрическую цепь, то проходной может поочередно подключаться то к одной, то к другой линии. Поэтому он фактически является переключателем.

Отличие маршевого переключателя от обычного выключателя освещения.

В продаже доступны маршевые приборы в одноклавишном и двухклавишном исполнении. В первом случае схема проходного выключателя стандартна – одна клавиша управляет одной контактной группой. Во втором – две клавиши независимо управляют каждая своей системой контактов. То есть, в одном корпусе помещены два прибора, не связанные друг с другом ни электрически, ни механически.

Использование проходного прибора в качестве обычного.

При изучении работы перекидной контактной системы напрашивается вывод, что проходной переключатель можно использовать в качестве обычного – задействовав лишь два контакта (один подвижный и один неподвижный). Для этого надо подключиться только к двум клеммам. Такое включение можно использовать, если под рукой нет обычного включателя. Но специально делать установку перекидного прибора вместо стандартного нерационально – его стоимость выше.

Может возникнуть необходимость сделать проходной аппарат самостоятельно. Самый простой вариант – заменить его двухклавишым выключателем.

Проходной прибор из двухклавишного с раздельным управлением.

Из схемы видно, что из такого аппарата легко организовать перекидную контактную группу. Но есть существенный недостаток: манипулировать надо двумя клавишами, и придется их устанавливать в противоположное друг другу положение. Это неудобно и может привести к путанице. Одновременное включение или выключение к аварии не приведет – контакты будут просто дублировать друг друга. Но и желаемого эффекта это не принесет.

У некоторых двухклавишных аппаратов две контактные группы не объединены.

Двухклавишный коммутационный аппарат с раздельными контактами.

В этом варианте можно попробовать развернуть одну из контактных пар на 180 градусов (если это позволяет конструкция выключателя). После этого останется только соединить клавиши механическим способом, чтобы можно было манипулировать контактами одновременно (например, посредством клея). Получится полноценный проходной переключатель.

Перестановка контактной пары.

Проходной прибор из двухклавишного с объединенным управлением.

Можно соорудить переходной самодельный выключатель и из обычного двухклавишника с объединенными входами, но это потребует серьезной переделки контактной группы – обрезки, перестановки и т.д. Проще купить штатный аппарат или воспользоваться переключателем для производственного применения (кнопкой с фиксацией положения или тумблером), пожертвовав эстетикой.

Рекомендуем к прочтению: Устройство и принцип работы проходного выключателя

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

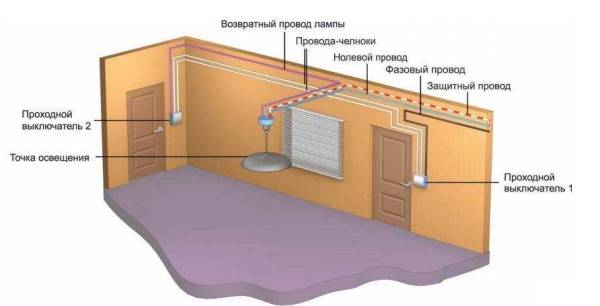

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

https://youtube.com/watch?v=3yLQJbjN8Eo

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

  1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
  2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.
