Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Общие сведения и предварительные работы

Лазерный нивелир – это современное оборудование, представляющее собой уровень для осуществления разметки территории. Нивелир проецирует лазерные лучи на местность, по которым, как по линейке, наносится очертание элемента строения. В нивелир вмонтирован стандартный пузырьковый уровень, цель которого – ровная установка самого приспособления. В более новых моделях предусмотрены автоматические устройства, которые настраивают уровень размещения. До того как начать работу следует произвести подготовку площадки под застройку. С выбранного участка (с запасом в 40-60 см в каждую сторону) снимается верхний плодородный пласт грунта. Минимальная толщина такого слоя почвы обычно равна 15 см. Дно получившегося углубления разравнивается, чтобы достичь наилучшей горизонтальности.

Далее стоит заняться подготовкой лазерного нивелира к работе. Естественно, нужно внимательно изучить инструкцию, зарядить аккумулятор или вставить батарейки. Чтобы проверить работоспособность и исправность оборудования, следует нажать кнопку включения. Если уровень в порядке, то он спроецирует лазерные лучи.

Установить готовый к работе нивелир можно на любую конструкцию или поверхность. Когда осуществляется разметка под базис, аппарат обычно закрепляют на штативе. Как упоминалось ранее, контролировать ровность установки оборудования позволяет специально предусмотренный уровень. Современные модели со встроенными гироскопами ловят правильное положение автоматически.

Если разметка осуществляется в ясный солнечный день, лазер может плохо просматриваться. В такой ситуации следует применять детектор.

Не стоит пренебрегать мерами безопасности: во время работы нужно надевать защитные очки, которые обезопасят глаза от губительного воздействия лазерных лучей.

Ошибки и советы в работе: как отбить уровень пола

Иногда могут случаться и ошибочные показатели в приборе случающихся при использовании его для пола.

Происходит это по нескольким причинам:

  • Если во время замера на пути прибора стало какое-то препятствие – окно или любой другой предмет;
  • На окошко излучения попала пыль или капля воды, тогда отбить луч может в любую сторону;
  • Смена резкая температуры – уровень вынесли с теплого помещения в холодное и наоборот;
  • Прибор был поломан в результате падения или удара.

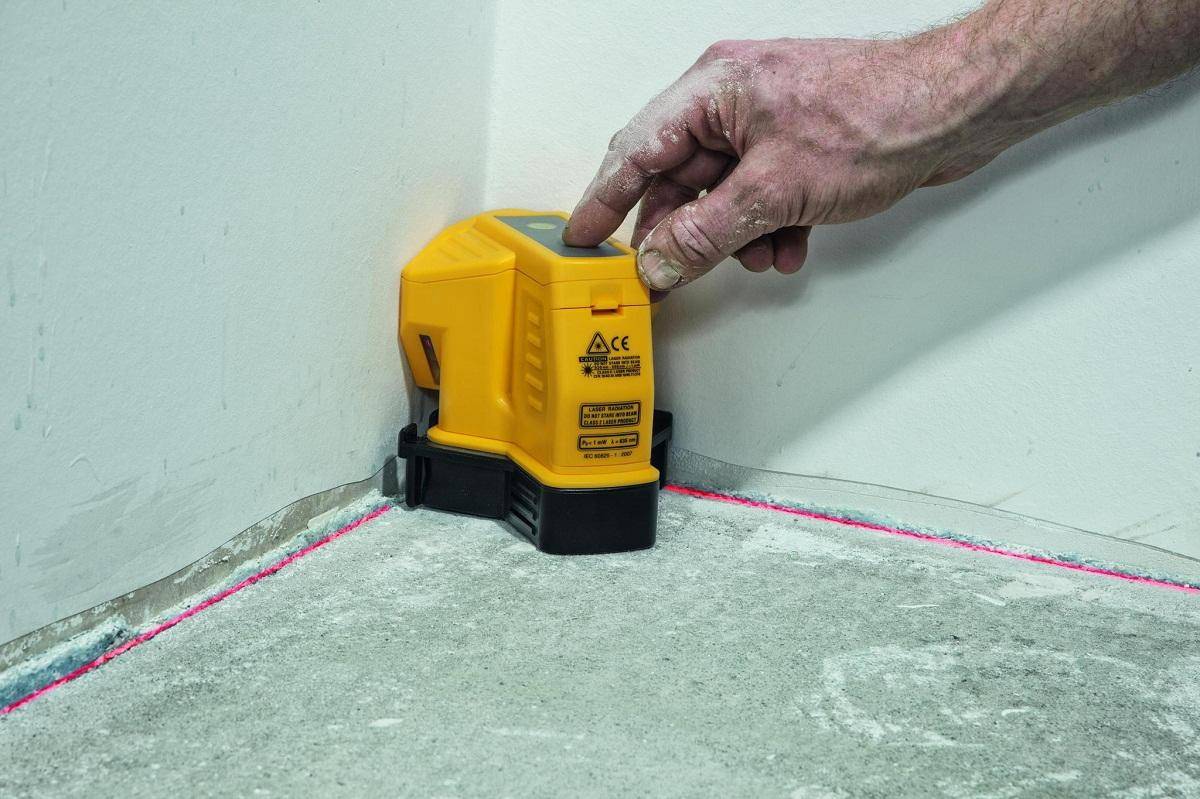

Лазерный уровень следует устанавливать на ровную поверхность

При подобных проблемах необходимо обращаться в сервисный центр, который обязательно указан в прилагающихся документах за получением ремонта. Можно приобрести курс или уроки, где найти обучение, правильное использование прибора, проверить, как проводится разметка и горизонт. Работая с нивелиром при укладке плитки на полу, можно получить перекрестные линии, которые будут служить ориентиром для центрального ряда швов, значительно упрощая процесс работы.

Чтобы правильно подобрать себе уровень, нужно ориентироваться на такие нюансы:

  • Если уровень требуется для обычного бытового использования, небольших ремонтных работ, включающих оклейку обоев или установку шкафчика, то можно обойтись и призменным лазером, его применение подойдет;
  • Для наиболее простых работ, нуждающихся только в получении точечных отметок пригодится дешевый лазерный уровень.
  • Если предстоит большой объем работы, и нужно будет проецировать лучи как в помещении, так и на улице – не обойтись без ротационного нивелира.

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

Лазерный уровень излучает лазерный луч в нескольких проекциях

Этапы отбивки горизонтального уровня лазерным нивелиром

1. Установка лазерного уровня на полу или на штативе.

2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).

3. Включение прибора и получение на плоскости идеально горизонтальной линии.

Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ

4. Прочерчивание этой линии отбивочным шнуром.

5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.

От автора: здравствуйте, уважаемые посетители нашего строительного портала. Еще не так давно при производстве ремонтных работ все мы были вынуждены применять различные сложные и не слишком точные методы для разного вида измерений.

К счастью, прогресс не стоит на месте. В современных магазинах появляется все больше инструментов, которые значительно облегчают жизнь и берегут нам массу времени и нервов. И сегодня мы поговорим об одном из них.

Во время ремонта весьма важной процедурой является проверка ровности стен. Особенно это актуально в старых домах, где этому вопросу при постройке уделялось не так уж много внимания. Кривые стены, наличие на них бугров и вмятин и прочие недочеты способы напрочь испортить впечатление от самого шикарного ремонта

Кривые стены, наличие на них бугров и вмятин и прочие недочеты способы напрочь испортить впечатление от самого шикарного ремонта.

Вот потому-то и необходимо тщательно измерять их ровность. И в этом нам нынче помогает лазерный уровень, который также называют нивелиром. Сегодня мы поговорим о том, как лазерным уровнем проверить ровность стены, как пользоваться им на всех этапах работ — при определении, насколько кривая черновая поверхность и сколько штукатурки на нее понадобится, при проверке уже готовой на предмет того, как качественно строители ее оштукатурили, да и во время самого оштукатуривания.

Лазерный уровень на примере

Вот, собственно, и он, я использую данную модель уже почти год. Это Geo-fennel FL 40-Pocket HP. Строит 2 плоскости (вертикаль и горизонталь), то есть все по минимуму, никаких точек или еще чего. Мне для работы этого более чем достаточно. Прибор имеет углы разворота лучей 120 град., точность 3 мм/10 м, дальность 20 м (в помещении), диапазон самовыравнивания – 4 град., работает от батареек почти 50 часов. Брал я его за 6900 руб вместе с доставкой; если постараться, можно отхватить такой на тысячу дешевле. В комплекте идет многофункциональное крепление для установки на что угодно, лазерная мишень на магните, батарейки, удобный чехол. Окупился он, по моим подсчетам, на вторую неделю штукатурных работ.

Многофункциональное крепление позволяет устанавливать лазер на металлические поверхности (профили, трубы), устанавливать его на штативы (фото- или геодезические), вешать его на саморез, вкрученный в стену. Это огромный плюс данной модели уровня.

Мишень подвешивается на магните на профили и позволяет легко выравнивать их в плоскость и контролировать ее.

Ну а чехол, он и в Африке чехол. Удобен, что уж тут. Кстати, еще одним важным достоинством этой модели является возможность его регулировки без необходимости вскрытия корпуса. Правда я этой «фишкой» еще не пользовался, ведь за год лазер так и не сбился ни на миллиметр.

Так где же я его использую?

Как пользоваться нивелиром – пошаговая инструкция для начинающих

Практическое применение обыкновенного нивелира описывается следующей последовательностью измерительных действий:

Шаг 1: Установка штатива

Крепежные винты на всех трех ножках штатива необходимо расслабить, после чего каждая опора выдвигается на необходимую длину (эта длина может быть разной, ведь нивелир часто приходится устанавливать на пересеченной местности). Верхнюю часть штатива следует выставить в горизонтальное положение, после чего затягиваются фиксирующие винты на всех трех опорах. Большинство приборов снабжается плавными корректирующими креплениями на каждой «штативной ноге», ими выполняют точную настройку горизонтальности верхней площадки.

Шаг 2: Монтаж нивелира

Сама нивелирная труба устанавливается на штатив с помощью нескольких крепежных винтов, после чего предстоит поработать датчиками уровня. Вращением регулировочных винтов необходимо добиться точного, центрального положения пузырьковых уровней относительно нанесенных на них линий. Для удобства сначала выставляют пузырек в одном «окошке», не обращая внимания на другой. Потом настраивают второй уровень, уже отслеживая положение первого, наблюдая, как оно меняется по мере установки. Поэтапно настраивая положение прибора, добиваются его точной горизонтальности на монтажной площадке.

Шаг 3: Фокусировка оптико-механического узла

Перед тем, как работать с оптическим нивелиром, необходимо настроить окуляр выровненной зрительной трубы по зрению оператора. Как известно, острота глаз у разных людей различна, даже если все они не носят очков. Фокусировка стандартного нивелира выполняется следующим образом. Прибор наводят на хорошо освещенный и довольно крупный предмет и оперируют настройками, пока ниточная сетка не будет отображаться на этом предмете максимально четко. Потом эту операцию повторяют на рейках, устанавливаемых в других, уже менее освещенных местах. Эксперименты с настройкой фокусировки на предметах с различной освещенностью помогут при дальнейших измерениях.

Шаг 4: Измеряем и фиксируем наблюдения

Когда прибор установлен горизонтально точно, выровнен и сфокусирован, приступаем к инженерным изысканиям. Две рейки следует выставить впереди и сзади нашего прибора. Передняя будет показывать значение измеряемой высоты, задняя послужит для градуировки значений. Сначала нивелир наводится на черную сторону задней рейки, после фокусировки записывается значение по среднему и дальномерному штриху. Потом производят фокусировку на переднюю (основную) рейку, фиксируется среднее значение по ее красной стороне. Такой метод называется нивелирование по средней линии, отличается высокой точностью результатов и удобством многократных измерений.

Фото оптического нивелира South, geoti.ru

На фото — как работать с оптическим нивелиром, ogodom.ru

Фото схемы работы с нивелиром, snp.by

На фото — работа с лазерным нивелиром, geooptic.ru

Фото как пользоваться нивелиром и рейкой, elhow.ru

Подготовка к работе

1. Выбираем нивелир

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

2. Установка

Поэтапная подготовка инструмента к эксплуатации

  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Это интересно: Как сделать клей из пенопласта

Проверка прибора на правильность установки

От точности результатов измерений, проводимых прибором, зависит многое. Если отбивается плоскость для укладки плитки, то ровность установки инструмента повлияет на дизайн интерьера. Если же выполняется проверка плоскости при строительстве дома, то установка нивелира повлияет на качество постройки и надежность этого сооружения.

Каждый прибор (в зависимости от модели и его стоимости) имеет соответствующие показатели погрешности

Допустимые показатели погрешности указываются непосредственно в инструкции к оборудованию, на что следует обращать внимание еще при покупке инструмента. Допустимые показатели погрешности указываются в соответствующих единицах измерения, которыми являются мм/м

Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен.

Погрешность относится к одним из основных технических параметров инструмента, а некоторые производители указывают величину отклонений не только в технической документации, но еще и на корпусе прибора. Если известна величина погрешности, то можно просчитать допустимое отклонение от нормы. Если величина отклонения является выше допустимой, то рекомендуется воспользоваться нивелиром с меньшим значением погрешности.

Не имеет значения, применяется лазерный уровень для выравнивания пола, стен или потолка, но перед тем, как произвести соответствующие измерения, понадобится сделать проверка точности. Проверка проводится достаточно просто, для чего выполняются следующие действия:

  1. Для начала нужно на двух параллельных стенках в помещении поставить отметки, по которым и будет производиться проверка
  2. Одна отметка ставится на стенке, которая ближе к прибору (на расстоянии до 1 метра)
  3. Вторая отметка ставится на противоположно стенке, расположенной на расстоянии более 2 метров. Чем дальше расстояние между стенками, тем точнее можно выявить отклонения прибора
  4. После нанесения разметки маркером или карандашом на стенке, необходимо переместить уровень непосредственно к стенке, которая находилась дальше от уровня
  5. Совместить луч направленного лазера с точкой, которая была отмечена. Затем спроецировать луч на противоположную сторону и посмотреть, совпадает ли он с отметкой
  6. Если совпадает, то инструмент имеет незначительную погрешность (учитывайте, что чем больше расстояние между стенками, тем выше погрешность, и чем меньше промежуток между ними, тем погрешность будет соответственно ниже)
  7. Если лазерный луч не совпадает с отметкой, то погрешность имеется, и ее величина достаточно высокая. В корпусе прибора есть специальные регулировочные винты, позволяющие также подстроить нивелир, уменьшив отклонение от нормы

Перед тем, как пользоваться лазерным уровнем для выравнивания стен, надо убедиться в отсутствии больших отклонений, иначе показатели будут не соответствовать действительности. Ниже представлена видео инструкция и обучение, как правильно произвести проверку нивелира на точность измерений.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Профессиональная настройка лазерного уровня

Устройства призменного типа выдают одновременно горизонтальную и вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

  • угол сканирования;
  • скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Применение лазерного нивелира

Некоторые лазерные нивелиры оснащены дальномерами, которые позволяют автоматически высчитывать расстояние. Если их нет, пользуются рулеткой.

При работе со стенами лазерный нивелир используется для установки полок, осветительных приборов, перилл, укладке плитки и панелей, контроля кирпичной кладки. При его помощи также можно определить точное расположение объектов относительно заданной плоскости.

Лазерный нивелир незаменим при устройстве пола по лагам. Если прибор правильно настроен и установлен, он сразу укажет нулевой уровень по всему периметру. Останется только сделать отметки, а когда лаги установлены, проверить качество работы.

Для укладки плитки лучше всего подходят нивелиры, строящие три замкнутых взаимоперпендикулярных плоскости. С их помощью легче перенести высотную отметку с одной стены на другую.

При выборе нивелира для потолка стоит обратить внимание на функцию построения горизонтальной плоскости с углом развертки 360°. Без неё положение уровня, закреплённого на высоте, придётся менять во время работы

Также важно минимальное расстояние между верхней гранью корпуса и лазерным излучателем. И, конечно, вес самого прибора

Проверить точность лазерного нивелира можно в небольшом помещении, самостоятельно его измерив. Для этого прибор устанавливается между двух стен, расстояние между которыми должно быть около 20 м. Включается нивелир, на стене отмечается точка, которую укажет инструмент. Далее лазерный нивелир поворачивается на 180°, отмечается точка на противоположной стене. Она ставится на пересечении горизонтальной и вертикальной плоскостей. Следует замерить расстояние между точками а1 и а2 и между b1 и b2, а затем вычесть a из b. Полученное значение должно соответствовать заявленному в инструкции.

Виды нивелиров

Приборы подразделяются по 2 основным характеристикам: точность работы и конструктивное устройство.

По точности бывают устройства технического, точного и особо точного класса. Технические дают погрешность около 1 см на дальности 1 км — достаточную для бытовых работ. Более точные способны обеспечить до 0,2 мм/км.

Конструкций нивелира много:

  • гидростатические (с жидкостью внутри);
  • тригонометрические (теодолиты);
  • оптико-механические (классические – с рейками);
  • лазерные (наиболее точные);
  • цифровые (способны к анализу и сохранению данных).

Также применяются эхолот, барометр, локаторы и прочие приборы. Нивелир остается лучшим с точки зрения сочетания практичности и точности.

Оптический оптико — механический

Конструкция типа применяется чаще всего. Основные узлы: оптико-механический блок, опорная подставка и выносная планка.

Оптический оптико — механический

Блок представляет собой оптическую трубку, оснащенную системой линз. Они вращаются в пространстве и позволяют получить увеличение до 20 раз. Резкость наводится маховиком. Дополняют трубку коллиматор, зеркальца, винты юстировки, уровень и лимбы. Вид, получаемый через объектив и линзы, проходит через визирную сетку.

Опорой для трубки является трехножная конструкция, регулируемая под фактические неровности грунта или поверхности.

Рейка представляет собой деревянную или пластиковую планку, на которую нанесена система отметок. Планку относит от трубки помощник, а геодезист ориентируется на нее.

Настройка нивелира (фиксирование вида и его выравнивание, правка положения трубки) выполняется винтами в 3 плоскостях. Выдаваемые показания – в мм/км.

Лазерный

Конструкция строится вокруг светодиодного излучателя. Его свет создает проекцию на рассматриваемой плоскости – вертикальную или горизонтальную. Различают ротационные и линейные модели. Они способны проецировать световое излучение до 100 и более метров.

Лазерный нивелир

В первой свет проходит ряд линз. Он сводится в прямую при вращении его источника вокруг своей вертикальной оси.

Во втором свет проходит сквозь призмы, создающие пару перпендикулярных лучей. Это производится рассеиванием луча на угол до 120 градусов.

Светогенерирующий блок может монтироваться на штативе, его положение в горизонтали контролируется уровнем. Возможно наличие компенсаторов, точность настраивается винтами подстройки. Потребление энергии для излучения закрывается аккумулятором.

Цифровой

Конструкция представляет собой электронное устройство считывающего типа. В едином корпусе размещается оптическая и анализирующая часть. Результат основывается на виде контрольной рейки. Метки на ней могут отличаться от обозначений на оптическом аналоге.

Цифровой нивелир

Работа с нивелиромцифровым заключается в ее установке, нацеливании на рейку и нажатии кнопок. Блок управления прост – порядка 5-7 кнопок и экран для обмена данными с устройством. Спустя 3-5 секунд прибор выдаст показания.

Результаты могут сводиться в журнал, сохраняемый на карту памяти. По кабелю данные скачиваются на персональный компьютер. Питание электроники производится от батареек или небольшого аккумулятора.

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие»  модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же. На магниты

В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь.

На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир. На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки. Для чего надо будет провести определенные манипуляции, описанные в инструкции

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Измерительная рейка

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

  • Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
  • Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
  • Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
  • Развернуть устройство на 90° и повторить операцию для всех стен.

Измерительная рейка

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
