Какой лазерный нивелир (уровень) выбрать

ADA TopLiner – от 30000 руб.

Профессиональный лазерный построитель плоскостей ADA TopLiner 3×360 – это ротационный прибор с тремя вращающимися головками, обеспечивающими проекцию сразу трех линий с разверсткой 360 градусов. Одно это уже является огромным преимуществом перед бюджетными вариантами, а если добавить сюда высокую точность и видимость линии даже на значительном расстоянии, то модель явно обходит аналоги.

Устройство снабжено функцией самоотключения и самонивелирования в пределах 4,5 градусов, способно работать в широком температурном диапазоне. Монтируется на штатив с помощью резьбы 1/4″ или 5/8″. В качестве питающего элемента используется аккумулятор. Зарядка осуществляется непосредственно подключением прибора к сети, в этот момент он может работать без аккумулятора. В комплекте вы также найдете сумку, зарядку, аккумулятор емкостью 3300 мА, специальное крепление и магнитную мишень.

Технические характеристики ADA TopLiner 3×360
Основные характеристикиЗначение
ТипРотационный (3 линии)
Точность0.2 мм/м
Дальность20 м (50 м – с приемником)
Рабочая температура-10…+40 °С
Угол разверстки360° (горизонталь и вертикаль)
СамовыравниваниеЕсть (в пределах 4,5°)

О том, какие возможности раскрываются перед владельцем такого построителя, вы можете узнать из следующего видео.

Выбор редакции

Несмотря на то, что все рассмотренные нами модели относятся к разным сегментам, мы выбрали наиболее удачные на наш взгляд модели исходя из сферы их применения и соотношения цена/качество. В наш ТОП попали недорогой китайский комбинированный лазерный уровень – KaiTian 5 Lines 6 Points, инструмент от небезызвестного производителя – Bosch PLL 360, а также профессиональный построитель – ADA TopLiner 3×360.

Сводная таблица по представленным моделям
МодельТипТочность, мм/мДальность без приемника, мРабочая температура, °СMax угол разверсткиСамонивелирование
DEKO Laser Level LV-01линейный0,310+5…+4090
Ермак 659-022линейный0,510+5…+40120
Bosch Quigo IIлинейный0,87+5…+3560
KaiTian 5 Lines 6 Pointsкомбинированный0,210-10…+50360
Condtrol MX2линейный0,3200…+50120
ADA 2D Basic Levelкомбинированный0,320-5…+45180
Bosch PLL 360ротационный0,420+5…+40360
KAPRO 888линейный0,330-10…+451203,5°
ADA Cube 360ротационный0,320-5…+45360
Geo-Fennel FL 250 VA-Nкомбинированный0,120-20…+50360
ADA TopLiner 3×360ротационный0,220-10…+403604,5°

Модели для бытового использования в квартире

Для нечастого использования в квартире подойдет вообще любое дешевое устройство. Рассмотрим наиболее подходящие модели.

FIT IT 18 605

Дешевый лазерный уровень с вполне приличными характеристиками. Отличается большой точностью и дальностью проекции, поэтому может применяться и на стройплощадках. Работает от пальчиковых батареек. Может быть установлен на штатив. Минусом является то, что строит только один лазерный луч, поэтому работу с плиткой, стяжкой и штукатуркой не ускорит. Стоимость от 600 рублей.

Laser LevelPro3

Ограниченной функциональностью обладает также неплохой прибор, выстраивающий две плоскости. Дальность — 5,5 метров, есть рулетка в комплекте. Стоимость также от 600 рублей.

GLL 3-80 Professional от Bosch

Если перейти в более высокий ценовой диапазон, то реально за 2000 рублей приобрести по акции модель. Это уже вполне профессиональный инструмент, обеспечивающий построение трех плоскостей, вращение на 360 градусов и автоматическое выравнивание при отклонении от вертикали до 4 градусов. Дальность действия – 30 м, с приемником – до 120 м.

Bosch PLT 2

В этом же ценовом диапазоне располагается модель, которую можно применять для укладки плитки на полу или стене. Для этого инструмент строит две перпендикулярные плоскости и оборудован настенным креплением.

RGK LP-103

Модель со штативом стоит около 5000 рублей, строит две плоскости с углом развертки 110 градусов на расстоянии 30 метров. Точность построений составляет 0,3 мм на метр. Питание от трех пальчиковых батареек.

Рейтинг ТОП-15 лучших моделей

МестоНаименованиеЦена
ТОП-5 лучших лазерных уровней цена-качество
1Condtrol Neo X1-360
2ADA instruments CUBE Home Edition
3BOSCH GCL 2-50 Professional + RM 1 + LR 6
4Bort BLN-15-K
5INSTRUMAX ELEMENT
ТОП-5 лучших самовыравнивающихся лазерных уровней
1ADA instruments CUBE MINI Basic Edition
2INSTRUMAX ELEMENT 2D SET со штативом
3BOSCH UniversalLevel 2 Set (0603663801) со штативом
4BOSCH GLL 3-80 Professional
5РЕСАНТА ЛУ-3П
ТОП-5 лучших лазерных уровней на 360 градусов
1ADA instruments CUBE 2-360 Basic Edition
2DEKO LL12-HVR
3ADA instruments CUBE 2-360 Professional Edition (А00449) со штативом
4ADA instruments CUBE 2-360 Home Edition
5Condtrol NEO X2-360 (1-2-128)

Модели для профессиональной работы в небольших помещениях

Для профессиональной работы с квартирами нужны более функциональные инструменты, работающие с большим количеством плоскостей.

Bosch GSL 2 Professional

Для проверки ровности пола в квартирах с профессиональным качеством хорошо подходит модель. Уровнемер проецирует два плоскости на расстоянии до 20 м с углом развертки 360 градусов. Точность прибора 0,3 мм на метр, цена приборов этой серии – от 7000 рублей.

ADA instruments ULTRALiner 360 4V Set

Инструмент помимо одной горизонтали позволяет выстроить четыре вертикали на расстоянии до 20 м, с приемником – до 70 м. Точность составляет 0,2 мм на метр. Цена – от 20000 рублей.

Stabila LAX 400

Модель подходит для профессиональной облицовки плиткой, разметки под электрику, монтажа труб. Дает помимо горизонтальной две вертикальные плоскости с возможность перемещении по горизонтали без изменения установки. Точность – 0,2 мм на метр, расстояние – до 20 м, с приемником – до 40 м. Цена от 34000 рублей.

Leica Lino L2P5

Модель позволяет строить две линии (горизонталь и вертикаль) и пять точек (вверх-вниз-вправо-влево-центр креста) на расстоянии до 15 м, с приемниками до 30 м. Точность 0,3 мм на метр, цена – от 25000 рублей.

Лучшие самовыравнивающиеся лазерные уровни

ADA instruments CUBE MINI Basic Edition

Лазерный нивелир ADA instruments CUBE MINI Basic Edition относится к числу приборов для частного использования, но отличается приличной точностью и практичным для работы и хранения исполнением в виде компактного куба.

С его помощью можно выстроить одну горизонтальную и одну вертикальную линии длиной до 10 метров, что делает его удобным для работы в небольших помещениях.

Любой человек, выполняющий самостоятельно ремонтные, отделочные или строительные работы дома или на загородном участке, оценит преимущества использования лазерного нивелира.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 20 м;
  • точность измерения — 0.2 мм/м;
  • длительность работы нивелира — 20 ч.

Достоинства:

  • удобство использования;
  • качество сборки;
  • функциональность.

Недостатки:

не выявлены пользователями.

INSTRUMAX ELEMENT 2D SET со штативом

Лазерный нивелир INSTRUMAX ELEMENT 2D SET со штативом подходит для осуществления строительных и монтажных работ на открытых пространствах и в помещении.

Он предназначен для точного горизонтального и вертикального выравнивания поверхностей посредством создания двух перпендикулярных лазерных лучей.

Дальность действия лучей у данной модели составляет 10 метров, а применение приемника предоставляет возможность увеличить ее до 50 метров.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 10 м;
  • предельная дальность измерения (с использованием приемника) — 50 м;
  • точность измерения — 0.2 мм/м;
  • штатив в комплекте (0.6 м).

Достоинства:

  • качество сборки;
  • функциональность;
  • комплектация.

Недостатки:

низкий штатив.

BOSCH UniversalLevel 2 Set (0603663801) со штативом

Лазерный нивелир BOSCH UniversalLevel 2 Set (0603663801) со штативом — измерительный прибор, проецирующий вертикальные и горизонтальные перекрестные лазерные лучи с автовыравниванием для получения абсолютно прямой линии.

Нивелир позволяет разместить объекты на одинаковом расстоянии, например, сделать наметку для развешивания настенных фоторамок.

Нивелир можно использовать в пределах 10 м, благодаря ярким лазерным лучам.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 10 м;
  • точность измерения — 0.5 мм/м;
  • штатив в комплекте (1.1 м);
  • длительность работы нивелира — 5 ч.

Достоинства:

  • комплектация;
  • качество сборки;
  • функциональность.

Недостатки:

не отмечены покупателями.

BOSCH GLL 3-80 Professional

Лазерный нивелир BOSCH GLL 3-80 Professional — компактное оборудование с одной горизонтальной и двумя вертикальными линиями.

Длительность работы инструмента составляет 18 часов в 1-лучевом режиме.

Нивелир быстро и с легкостью справляется с построением вертикальных и горизонтальных линий с точностью ±0.2 мм/м и диапазоном самонивелирования ± 4°.

Компактные габариты и небольшой вес способствуют удобной транспортировке и хранению.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 30 м;
  • предельная дальность измерения (с использованием приемника) — 120 м;
  • точность измерения — 0.2 мм/м;
  • автовыключение;
  • длительность работы нивелира — 4 ч.

Достоинства:

  • удобство использования;
  • функциональность;
  • качество сборки.

Недостатки:

комплектация.

РЕСАНТА ЛУ-3П

Лазерный нивелир РЕСАНТА ЛУ-3П позволяет существенно повысить эффективность строительных, ремонтных, монтажных или отделочных работ.

Прибор обеспечит построение вертикальных и горизонтальных плоскостей. Для питания используются 3 элемента питания AA, роль которых могут играть как батарейки, так и аккумуляторы.

Нивелир может устанавливаться на пол, на стол или на штатив.

Несмотря на значительные размеры, прибор отличается небольшой массой. В комплектацию включены батарейки, защитные очки и кейс.

Характеристики:

  • предельная дальность измерения (без использования приемника) — 40 м;
  • точность измерения — 0.2 мм/м;
  • угол самовыравнивания — 4 °.

Достоинства:

  • комплектация;
  • функциональность;
  • качество сборки.

Недостатки:

не обнаружены пользователями.

Корпус

При выборе лазерного нивелира следует также обратить внимание на корпус из которого он выполнен. Бюджетные модели как правило изготавливают из недорогого пластика, который от удара или падения может повредиться, кроме этого пластиковый корпус не сможет уберечь начинку нивелира, после падения, лазерный луч может давать большие отклонения и работать с ним уже будет невозможно

Очень хорошо если подобранная вами модель лазерного нивелира будет иметь резиновые вставки, которые смягчат падение и сохранят в целости начинку. Вообще замечательно будет, если корпус нивелира будет пыле и влагозащищенным, что позволит использовать его в условиях сильной запыленности и большой влажности.

Процесс измерений

  1. Очищаем поверхность от мусора и по-возможности от строительной грязи, чтобы качество измерений было на высоте.
  2. Устанавливаем наш самовыравнивающийся поворотный лазерный нивелир на штативе примерно по центру комнаты.
  3. Сначала проверяем правильность установки. Чаще всего на подобного типа оборудовании есть пузырек (работает по принципу жидкостного уровня), который должен оказаться по центру шкалы. Подправляем ножки штатива, чтобы пузырек оказался в нужном положении. А уже в процессе работы о стабилизации положения позаботится система самовыравнивания.
  4. Сам прибор поднимаем на штативе примерно на 10-15 см., так как нам придется измерять уровень пола по всей квартире и возможно нужно будет опустить уровень.
  5. Включаем и направляем луч вдоль стены. Как только его положение установится, начинам проводить горизонтальные линии. Луч будет проецироваться на стены не только данной, но и других комнат, если нет препятствий. Желательно сделать разметку в пределах допустимой погрешности прибора, в данном случае это 5 м. от центральной точки. Так мы отметим линии, на которые будем ориентироваться при замерах в других комнатах.
  6. Не меняя точку расположения прибора, поворачиваем его на 1800и снова вдоль лучей проводим горизонталь в данной комнате.
  7. Затем находим самое высокое место, для этого в каждом из углов (можно еще и по центру комнаты) делаем рулеткой замеры от проведенной линии до плоскости пола, запоминаем, нам эти знания еще пригодятся.
  8. Теперь нам нужно провести аналогичные измерения и провести горизонтали в других комнатах. Для этого начинаем с того, что переносим наш прибор в новое место, устанавливаем его (п 2-3) и регулируя высоту штатива, добиваемся, чтобы лучи от прибора совпадали с ранее прочерченными горизонтальными линиями (когда делали замеры в других комнатах).
  9. Далее проводим измерения и находим самое высокое место уже в этой комнате.
  10. В итоге мы находим самую высокую точку в квартире (пусть расстояние от горизонтали до пола в этом месте равно В и например, оно будет составлять 53 см.). Она-то и будет ориентиром для определения высоты чистового пола.

Кратко о видах лазерных нивелиров

Лазерные уровни, проецирующие лазерные точки, линии и плоскости бывают нескольких видов, отличающихся количеством проекций и способом их построения:

  • Точечные. Проецируют от одной до пяти точек. Самые простые модели с одной или двумя точками бывают совмещены со строительными или пузырьковыми уровнями и нет функции автоматического выравнивания.
  • Линейные. Проецируют отдельные и пересекающиеся линии и плоскости. У линейных уровней есть свои подвиды: плиточные уровни; уровни, проецирующие отдельные линии; построители плоскостей, которые проецируют целые замкнутые плоскости на 360 градусов; другие модели, вроде уровней для выравнивания пола, стяжки.
  • Ротационные. Проецируют только одну плоскость за счет быстрого вращение призмы, установленной на электромотор. Лазер находится неподвижно в центре и светит вверх, на призму. Есть модели, где вращается сам лазер, но они встречаются редко. Работают на больших площадях, особенно с приемником, т.к. пучок света получается концентрированным.
  • Комбинированные. Это линейные уровни, способные проецировать дополнительно несколько точек, как точечные уровни. Линейные уровни с одним отвесом (точкой внизу) не считают комбинированными.

Технология

Оптический нивелир – простой в использовании, не нуждается в источнике питания, безопасный. Предназначен для работы на открытом пространстве и не применяется внутри помещений, а также имеет скромный набор функций. Оптический нивелир широко используется на строительных площадках.

Важно: выбирая оптический нивелир обращайте внимание на диаметр объектива и кратность увеличения. Более крупный объектив дает и более четкую картинку, что особенно полезно при работе в условиях плохой освещенности. Чем больше кратность увеличения, тем дальше видит оператор

Правда, нивелиры с такими характеристиками обойдутся дороже менее продвинутых «собратьев»

Чем больше кратность увеличения, тем дальше видит оператор. Правда, нивелиры с такими характеристиками обойдутся дороже менее продвинутых «собратьев».

Лазерный нивелир (лазерный уровень) – в отличие от оптического прибора рассчитан на ремонтные работы и обладает расширенным функционалом. Главная функция – построение плоскостей, перпендикулярных линий, осей для выполнения разметки. Такому нивелиру требуется питание, при этом лазерные лучи могут причинить вред зрению.

Ротационный лазерный нивелир – разновидность предыдущего устройства. По сравнению с лазерной моделью имеет большую дальность измерений и меньшую погрешность, но и обойдется дороже. Способен проецировать плоскость на 360°. Применяется на обширных территориях и открытой местности.

Лазерный дальномер (лазерная рулетка) – выдает точные результаты замеров в любую погоду и при любой плотности воздуха, обладает хорошей «дальнобойностью». Минусы: высокая цена, опасность для зрения.

Ультразвуковой дальномер – дешевле и проще в эксплуатации. Недостатки: чувствительность к погодным условиям и плотности воздуха, невысокая дальность действия.

Как выбрать лазерный уровень

Это довольно сложное дело, которое требует специального подхода. В первую очередь требуется определиться с целями и условиями эксплуатации, в которых он будет использоваться

Если вас интересует, как выбрать самовыравнивающийся лазерный уровень для укладки кафельной плитки, то тут не стоит обращать внимание на громоздкие экземпляры. В данном случае оптимальным вариантом может стать стандартный прибор, имеющий небольшие размеры, так как его требуется довольно часто перемещать с одной точки на другую

На выбор нивелира оказывает большое влияние не только характер будущих работ, но и размеры помещения. Получается, чем оно больше, тем большим градусом действия должен обладать прибор. Средний диапазон пучка лазерного уровня составляет 20 метров. Для работ в помещениях меньших размеров допускается приобретать прибор меньшей мощности. В этом и состоят основные критерии выбора. Когда вы взвесите все нюансы, сомнения в том, как выбрать лазерный уровень, пропадут сами по себе. Вы можете посоветоваться с человеком, работающим с этим прибором уже не первый год.

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр)

Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях. Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой

По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.

Принцип действия

Принцип действия ротационного уровня основан на проецировании лазерной плоскости за счет постоянного вращения светодиода. Движение осуществляется встроенным элекродвигателем. Благодаря особенностям конструкции (в других лазерных инструментах луч проходит через призму) значительно увеличивается диапазон измерения прибора. Некоторые устройства способны проводить замеры на дальности в 1 километр.

Как пользоваться ротационным нивелиром? Прежде чем приступить к замерам, необходимо правильно установить инструмент. Для этого используется обыкновенный пузырчатый уровень, встроенный в корпус устройства (если оно не оснащено функцией автоматического выравнивания). Инструмент устанавливается на плоскую поверхность или специальную треногу, называемую триггер. После этого необходимо несколько изменять его положение, пока пузырек в уровне не достигнет нужного расположения. Если устройство оснащено самовыравниванием, можно сразу после его установки приступать к замерам.

Методы крепления

В зависимости от условий, в которых будет использоваться лазерный нивелир, рекомендуется правильно выбрать устройство по характеристикам его крепления. Прибор может устанавливаться на пол или любую плоскую поверхность. При этом настройка положения и его контроль осуществляется по параметрам корпуса.

На больших строительных площадках используются лазерные уровни, устанавливаемые на штативе. Такой метод фиксации в одной точке отличается значительной стабильностью. Прибор сложно сдвинуть случайным касанием, вибрацией, действием ветра.

Для работ с металлоконструкциями максимально удобен магнитный лазерный уровень. На его корпусе есть одна или более контактных пластин. Обладая магнитными свойствами, они надежно прикрепляются к стальным поверхностям. Прибор достаточно просто прислонить к металлу.

Кроме перечисленного, практически все разновидности исполнений имеют на корпусе места для протягивания ремней. Их можно закрепить на элементах конструкции, поясе или сумке для переноски.

Чем уровень отличается от нивелира

Электронный лазерный уровень и нивелир — сходные по принципу действия устройства. Однако они отличаются по характеристикам, несмотря на то, что многие пользователи считают их тождественными инструментами. Нивелир отличается от лазерного уровня увеличенными показателями точности измерений и дальностью действия, хотя и устроен, выглядит практически так же. Отличие есть, например:

  • в погрешности измерений, 0,2 мм против 1 мм на метр поверхности у лазерного уровня;
  • в большем количестве точек проекции, 3-5 против 2 у уровня;
  • в дальности, от 50 метров без усилителя против 25 в максимуме.

Лазерный уровень нужен для относительно непродолжительных операций. Большинство моделей питается от обычных батареек типа АА. Нивелир же оснащается мощными аккумуляторными ячейками. Он может работать практически непрерывно. Энергоемкий процесс проецирования плоскости на 360 градусов осуществляется при подключении к сети, с одновременной зарядкой батарей.

Лучшие приборы

На рынке измерительных устройств особое уважение заслужил производитель BOSCH. Особенно популярна модель Bosch GRL 250 HV. Она имеет минимально возможную погрешность – всего 0,1 мм/м. Пределы самовыравнивания составляют 5 градусов, что также является отличным показателем. Дальность измерений составляет 30 метров, при использовании приемника – 125 метров.

Особым спросом также пользуется уровень Bosch GRL 250 HV. Лазерный луч, источаемый этим прибором, видим, что позволяет контролировать ход работы. Длина волны лазера составляет 635 нанометров, что оптимальный показатель. Диапазон измерения – до 400 метров. Рабочая температура прибора составляет -20 — +50 градусов Цельсия, что позволяет его использовать даже в экстремальных условиях.

Еще один лидер спроса – инструмент Sokkia LP415, имеющий высокую защиту лазерной головки. Диапазон его работы –150 метров. Автоматическое выставление горизонтальной плоскости и возможность использования ПУ для работы с устройством делают его использование максимально легким.

№5 – Kapro Prolaser Plus (872)

Цена: 5 500 рублей

На экваторе топа лазерных уровней расположилась модель Kapro Prolaser Plus. Одним из ее главных преимуществ перед конкурентами является длительность непрерывной работы, которая достигает отметки 20 часов. Стоит упоминания и дальнобойность нивелира — с ним можно проводить измерения на расстоянии 30 метров. Дополнительно подключив приемник, дистанция возрастает вдвое.

Управлять уровнем легко и удобно за счет трех вынесенных на верхнюю часть корпуса физических кнопок. У них тугой ход, поэтому нажимать их просто даже в перчатках. Слабой стороной модели называют хлипкие ножки.

Kapro Prolaser Plus (872)

Тип питания

Длительность автономной работы лазерного уровня зависит от типа и качества элементов питания. Диод, проецирующий разметку, потребляет очень мало энергии, простые бытовые построители плоскостей могут непрерывно функционировать около 15-25 ч. Как правило, для питания бытовых лазерных нивелиров или полупрофессиональных уровней для работы и дома достаточно 2-4 пальчиковых батареек или аккумуляторов (никель-кадмиевых, никель-металл-гидридных).

Как показывает практика, потребность в продолжительной и непрерывной работе возникает довольно редко. В случае с простыми моделями лазерных уровней все решается приобретением запасного комплекта батареек – так уровень проработает именно столько времени, сколько того требует рабочий процесс. Встроенные аккумуляторы нужно периодически заряжать, для интенсивной эксплуатации «в полях» пользователю понадобится генератор либо хороший автомобильный инвертор, чтобы обеспечить работоспособность оборудования.

Практичными моделями можно назвать нивелиры с функцией самоотключения – когда устройство долго не используется, лазерный луч автоматически отключается

Однако здесь нужно проявить внимание и посмотреть в руководстве пользователя, через какое время прибор отключается. Если нужно произвести большой объем работы с детальной разметкой стен или пола, периодическое отключение будет только мешать

Как выбрать и на что обратить внимание

Специфика предстоящих работ определяет ключевые технические характеристики оборудования, наиболее важные из которых следующие:

  • Допустимая погрешность. Влияет на качество разметки и замеров. Чаще всего бытовые приборы не отличаются высокой точностью, обычно это 0,5 – 1,5 мм. А вот у профессиональных нивелиров для строительства погрешность не должна быть больше 0,5 мм.
  • Дальность измерений. Это максимальное расстояние, на котором будет видна проекция луча. Для работ в помещении, например, при отделке, достаточно устройства с показателей 10 – 15 м. А вот для улицы стоит выбирать прибор, который способен работать с дальностью от 20 м.
  • Тип питания. Нивелир может работать от батареек, а может от аккумулятора. Профессиональные мастера и строители отдают предпочтение второму варианту. Он рассчитан на более продолжительные работы и надежнее. Для бытовых условий можно приобрести прибор на батарейках.

Штатив для оптического уровня из полипропиленовых труб своими руками

Что бы пользоваться оптическим уровнем комфортно, для него требуется штатив, иногда нужно отбить горизонталь где нибудь на стене, а уровень при этом стоит на полу, приходится придумывать подставки для него. Конечно штативы продаются, их стоимость зависит от высоты и от типа конструкции, и начинается от 1500 рублей (самый маленький), а с учетом того что вы будите пользоваться штативом очень редко (поверьте мне), смысла тратиться на него нет, ну или не совсем так, покупать дорогой штатив жалко, поэтому я решил сделать его своими руками из полипропиленовых труб, а заодно и опробовать сварочный аппарат для этих труб.

Конечно если вы считаете что будите пользоваться штативом крайне часто, и тем более вам его нужно возить с собой, то лучше выбирать заводского изготовления, на али есть масса таких штативов, посмотреть можно по этой ссылке.

Ну ладно, приступим непосредственно к изготовлению, для этого нам понадобится:

  1. Труба ПП (D 25 мм, 2,5 м) — 1 штука
  2. Труба ПП (D 20 мм, 2,5 м) — 1 штука
  3. Тройник ПП 25 мм — 3 штуки
  4. Держатель трубы 25 мм — 5 штуки
  5. Термопистолет клеевой
  6. Чем резать трубы, у меня была сабельная пила
  7. Полт или шпилька который вкручивается в уровень (снизу)

Почти все в сборе

Нарезаем трубы в размер, я выбрал размер опорных ножек около 30 см

Прикидываем как будет выглядеть, нужно ведь как то пропорции соблюсти

Разогреваем аппарат для сварки полипропилена, куплен кстати в Леруа Мерлен за 800 рублей, вроде бы варит не плохо, водопровод на даче смонтировали с помощью него, протечек пока не было.

Когда приваривал центральный тройник к трубам, немного выгнул их вниз к полу (относительно самого тройника), что бы центр был немного приподнят, это облегчает эксплуатацию штатива на неровной поверхности. Стрелками показано куда гнуть.

Ножки тоже выгнул вниз, что бы боковые тройники тоже приподнялись от пола, в итоге уровень стоит на четырех точках опоры (точечных), а не плашмя

Приварил центральную трубку, в которую будет входить труба 20 мм, ведь штатив телескопический.

Подрезал трубу на 25 мм, на высоте 1 метр, в нее вставил трубу диаметром 20 мм (в магазине сразу померил что бы входили друг в друга), обрезал ее полностью вставленной, и оставил несколько см.

Далее нужно закрепить болт резьбой вверх, в трубке на которой будет крепиться уровень или что либо еще. Я сделал это с помощью термопистолета, в хозяйстве вещь очень удобная. Можно купить в строительном магазине или заказать в Китае (дешевле и выбор больше)

Впаял болт в трубу, держится хорошо. Вот что получилось

Закрепил на штативе оптический уровень, выдвинул его максимально, получилась впечатляющая высота. Шкаф на фоне не даст соврать.

Попробовал со включенным уровнем, он самовыравнивающийся, откалибровался по горизонту без проблем, о чем свидетельствует зеленый цвет кнопки включения.

Полевые испытания уже на стройке

По факту эксплуатации могу сказать следующее:

Держатели труб на концах ножек можно не ставить, за счет того что трубы выгнуты относительно тройников, стоит нормально.

По стоимости вышло около 200 рублей.

Для тех, у кого нет лазерного уровня, но он его хочет

Свой уровень я покупал в Леруа Мерлен, он не дорогой, вышел 2500, вещь очень полезная, о покупке не жалею. Для тех у кого нет таких магазинов в городе, и жадность продавцов зашкаливает, можно заказать из Китая, оставлю тут ссылку на страницу поиска по Али, именно Лазерных уровней, прежде чем покупать читайте отзывы. Недорогие уровни — бытовые, при дневном свете их не видно, работать можно только в помещении даже днем, их дальность несколько метров. В общем смотрите сами.

И еще, чуть не забыл, для резки полипропилена и металлопластика используют вот такие ножницы.

Я купил в Леруа Мерлене, рублей за 400, у кого нет возможности, можно на али купить, сделал выборку по не дорогим, ссылка на али.

У меня все, спасибо за внимание. Задавайте вопросы, отвечу по возможности

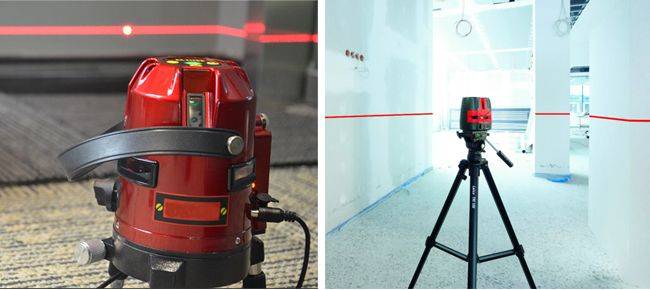

Как выбрать лазерный уровень

При выборе прибора, нужно обращать внимание на следующие характеристики

Дальность действия

Бюджетные лазерные уровни могут проецировать луч не дальше 10 м. Этого достаточно только для небольших помещений, при условии, что в них среднее или слабое освещение. В противном случае придется подносить прибор вплотную к каждой поверхности. Лучше выбирать модели с дальностью до 50 м. Это позволит использовать приборы при более ярком освещении или, наоборот, в дождливую погоду. Дальность профессиональных уровней и нивелиров может доходить до 600 м.

Полезно! Стоит прочитать инструкцию к прибору и уточнить, способен ли он обеспечить заявленную дальность проекции без приемника. Некоторые модели могут выдавать максимальные значение только при использовании дополнительных приборов, которые не идут в комплекте.

Тип лазера

По цвету стоит отдавать предпочтение приборам с зелеными лучами, так как они намного лучше воспринимаются человеческим глазом. Кроме этого он лучше заметен при разных погодных условиях. В бюджетных моделях обычно используются красные лазеры.

Также нужно удостовериться, что в описании уровня есть информация о классе лазера. Как правило, современные приборы относятся ко 2 классу. Они не способны нанести серьезные повреждения сетчатке глаза, но могут вызвать неприятные ощущения. Если используются более мощные нивелиры с высокой дальностью, то они могут относиться к 3 классу. Если такой луч попадет в глаза, то это может привести к серьезной травме зрительного органа. Если класс лазера и вовсе не указан, то лучше отказаться от такой покупки или использовать прибор с защитой для глаз.

Полезно! Если нет возможности купить более дорогой уровень, то можно приобрести специальные очки, которые усиливают видимость луча и одновременно с этим защищают глаза от случайного попадания лазера.

Тип питания

Предпочтение стоит отдавать аккумуляторным моделям, причем на одном заряде уровень должен работать не менее 8-10 часов. Приборы на батарейках стоят дешевле, но в конечном счете придется постоянно тратиться на такое питание. Если количество часов работы небольшое, то стоит уточнить, нет ли у модели функции отключения «неиспользуемых» лучей. В этом случае энергия будет расходоваться более экономично.

Остальные опции

Также нужно уточнить:

  • Наличие системы самовыравнивания. Благодаря такому модулю можно скорректировать луч в пределах 3-5 градусов. Это принципиально, когда требуется геометрическая точность. Если уровень не может выровнять подаваемый луч, то он издает звуковой сигнал.
  • Рабочую температуру. Более простые лазерные уровни способны работать при температурном диапазоне от -10 до +40. Если же планируется работать в более холодную погоду, то нужно выбирать соответствующую модель.

  • Точность. Отклонение считается в мм на каждый метр удаления уровня. Соответственно в бюджетных моделях дальностью до 10 м отклонение может составлять 0,5-10 мм/м. Если нивелир относится к категории полупрофессиональных и работает на большом расстоянии, то максимальное отклонение не должно превышать 0,5 мм/м.
  • Наличие пылевлагозащиты. Если в прибор попадет пыль или влага, это скажется на качестве проекции. Для работы в на запыленных промышленных объектах или при использовании прибора во время дождя стоит отдавать предпочтение профессиональным нивелирам класса не ниже IP

Покупать лучше изделия от проверенных и зарекомендовавших себя производителей строительных инструментов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
