Установить автоматику на насос

1 Виды современных погружных агрегатов

Перед тем как приступать непосредственно к рассмотрению автоматики, нужно разобраться в популярных разновидностях насосов. Всего существует два типа погружных насосов:

  • Вибрационные;
  • Центробежные.

Надо понимать, что любой из перечисленных выше автоматический погружной насос устанавливается исключительно в жидкость, которую он перекачивает. Хотя об этом говорит наименование «погружной», но эта простая истина понятна далеко не каждому.

Кроме всего прочего, многие покупатели ошибочно считают, что погружные насосы лучше поверхностных моделей, но это отнюдь не так. Специфика работы этих двух видов насосов одинакова, но механизм работы разный, как и условия в которых они используются.

Погружные насосы, например, используются на скважинах с большой глубиной, где необходимо достигнуть повышения давления воды в насосе для возможности ее перекачки наверх.

Но нужно помнить, что насосы погружного типа способны работать на глубине скважины до десяти метров, тогда как для более глубоких величин погружения необходимы более узкоспециализированные насосные системы. Поверхностные модели на перекачку воды со столь относительно больших глубин неспособны.

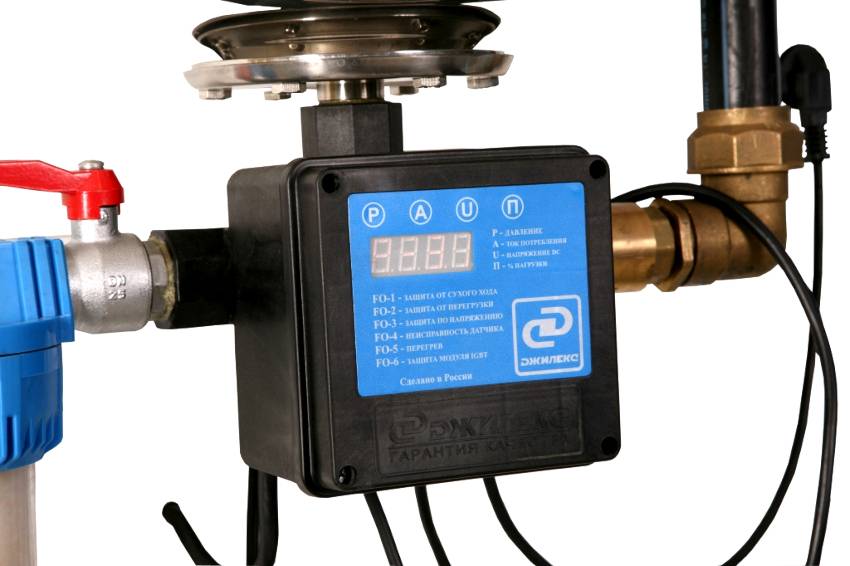

Электронный блок автоматики от компании Джилекс

Что касаемо исключительно погружных насосов, то наиболее востребованные и популярные вибрационные насосы, использующиеся для работы на водяных скважинах, тогда как центробежные используются исключительно редко в таких целях или в целях создания водоснабжения в сельскохозяйственной сфере.

В вибрационных устройствах основным конструкционным элементом является мембрана. Под действием вибрационного механизма она деформируется, что приводит впоследствии к разнице давления, итоговым эффектом чего является перекачивание воды в нужном направлении. Насосы, работающие по такому принципу, имеют три наиболее популярные в странах СНГ марки:

  • Водолей;
  • Малыш;
  • Гардена.

Рекомендуется удостовериться при покупке в наличие у них специального «термовыключателя», а так же проверить возможность забора воды нижней частью насоса.

В условиях, где грунт тяжелый, необходимо вибрационное устройство установить как можно ниже, чтобы в процессе его работы не происходило разрушение скважины и загрязнение ее различными инородными предметами из грунта. Более того, вибрационные модели лучшее вообще размещать только в укрепленных источниках.

Важно помнить, что при условиях глубинного погружения устройства в ил проводить его демонтаж наиболее приемлемо и правильно в процессе его работы. К счастью, аппараты марки «Водолей», «Гардена» и «Малыш» легки как в монтаже, так и в демонтаже, которые можно произвести своими руками

Рабочий механизм центробежного насоса включает несколько специальных колес, что присоединены к единственному валу. Лопасти на колесах при их вращении производят разницу давления, в результате чего и происходит перекачивание воды в необходимом направлении.

Центробежные насосы, как уже говорилось выше, весьма популярны в странах СНГ. И на то есть такие причины, как стабильность работы и универсальность в применении. Кроме того их подключение возможно своими руками, что наиболее приемлемо для владельцев участков, что хотят сэкономить на обустройстве системы водоснабжения.

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыша» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

  • производительность насоса –430 л/мин. (без подъема);
  • подъем на высоту до 40 м;
  • мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыша» подходят стандартные модели автоматики

Правила установки и настройки «АКВАРОБОТА ТУРБИПРЕСС»

Блок «АКВАРОБОТ ТУРБИПРЕСС» предназначен для автоматического управления как поверхностными, так и погружными насосами. Совместима данная автоматика с однофазными насосными устройствами, мощность которых не превышает 1,5-2,2 кВт.

Основной функционал автоматики следующий:

  • управление насосом путем поддержания в системе заданного пользователем верхнего и нижнего давления;
  • отключение насоса при отсутствии возможности водозабора;
  • поддержание рабочего состояния системы при снижении напряжения до 170 В.

«АКВАРОБОТ» имеет следующие технические характеристики:

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная

  • допустимое рабочее напряжение – 170-250 В;
  • максимальный ток – 16-20 А;
  • максимальная пропускная способность насоса –120 л/мин., минимальная – 3 л/мин.;
  • уровень давления для включения – 0,5-4,5 бар, для выключения – 2-5 бар;
  • показатель срабатывания защиты – 5,5-7 бар.

Схема подключения глубинного насоса с автоматикой «ТУРБИПРЕСС» стандартная: блок устанавливается на напорную трубу насоса до первой точки потребления воды из системы.

Подключать данную автоматику не допускается в систему без гидроаккумулятора. Минимальный объем мембранного бака должен быть не менее 20 л.

Автоматику «ТУРБИПРЕСС» нельзя подключать в систему без гидроаккумулятора

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

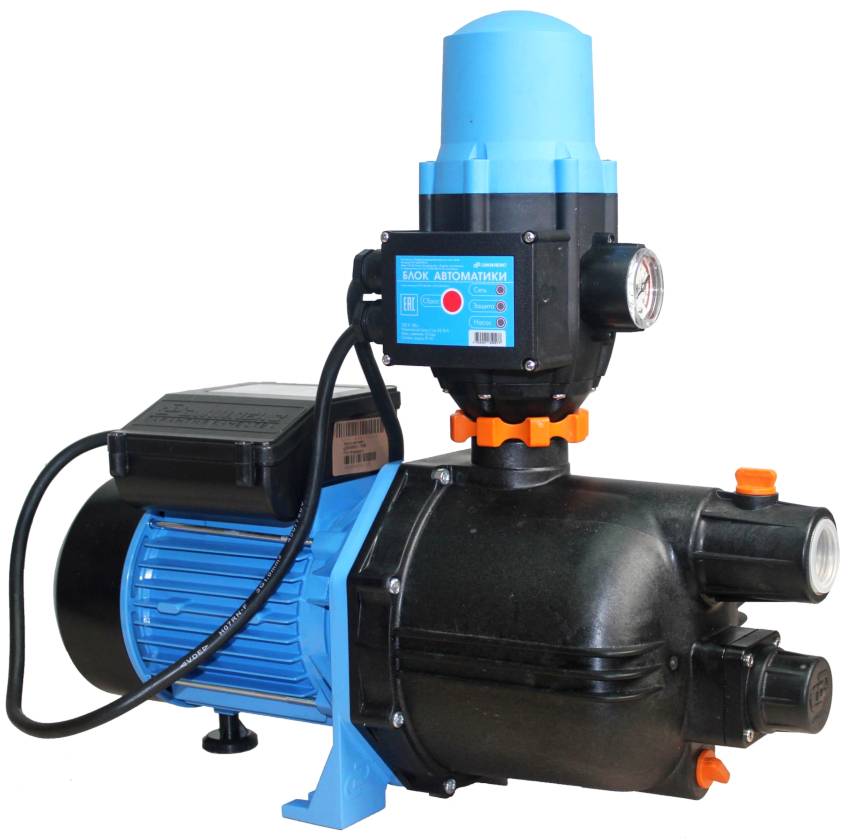

Отлично зарекомендовала себя и автоматика «Джилекс»

  • имели пропускную способность до 100 л/мин.;
  • работали от напряжения в сети не выше 230 Вт;
  • сила тока составляла 6-8 А;
  • перекачиваемая вода не превышала температуру 75 °С;
  • труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети

Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

Автоматика «Джилекс» устанавливается только вертикально

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

Назначение реле давления и принцип работы

Насосные станции обычно оснащаются автоматикой для контроля и управления работой, так как включение и отключение перекачивающего оборудования в автономном режиме крайне необходимо. Выполнение этих операций вручную потребует постоянного внимания к системе и не даст обитателям дома заниматься своими делами, работать и отдыхать.

Достаточный уровень контроля обеспечивает реле давления. Оно представляет собой блок с пластиковым кожухом. Внутри корпуса находятся две пружины, каждая из которых «отвечает» за настройку значения крайнего положения (параметров включения и отключения насоса).

Реле функционально соединено с гидроаккумулятором, в котором в находятся вода и сжатый воздух, среды соприкасаются через гибкую эластичную мембрану. В рабочем положении находящаяся в резервуаре вода через разделяющую перегородку давит на воздух, создавая определенное давление. Когда вода расходуется, ее объем уменьшается, снижается давление. При достижении определенного (выставленного на реле) значения, включается насос и вода закачивается в резервуар до достижения выставленного на второй пружине значения.

Схема подключения реле давления воды для насоса предусматривает соединение оборудования с водопроводом, насосом и сетью электрического питания.

Какие бывают реле

Различают следующие виды:

  • электромеханические;
  • электроконтактные (стрелочные);
  • электронные.

Рассмотрим их устройство и принцип действия.

Электромеханические

Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.

Достоинствами таких устройств являются:

  • Простота конструкции;
  • Надежность;
  • Доступная цена.

К недостаткам относятся:

  • Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
  • Трудности с точной настройкой.

Стрелочные

В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:

  • Простая настройка;
  • Визуальное наблюдение значений параметров;
  • Точность выше, чем у электромеханических РД.

Недостатками являются:

  • Стоимость выше, чем у электромеханического аппарата;
  • Сложность электрического подключения (ЭКМ подключается через дополнительное реле).

Электронные

Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров. Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.

Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.

Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».

И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.

Среди прочих достоинств нужно отметить следующие:

  • Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
  • Возможность дополнительной функции полива.

Однако есть и недостатки:

  • Высокая стоимость;
  • Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.

От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.

Автоматика для насоса «Джилекс»: виды, функции, совместимость с другими устройствами

Хорошо зарекомендовали себя на отечественном рынке и блоки автоматики для насосов «Джилекс 9001». Это универсальные устройства, которые совместимы со всеми моделями центробежных, вибрационных, вихревых и шнековых насосов. Для обеспечения максимально эффективной работы с насосными устройствами необходимо, чтобы последние обладали следующими техническими характеристиками:

Отлично зарекомендовала себя и автоматика «Джилекс»

  • имели пропускную способность до 100 л/мин.;
  • работали от напряжения в сети не выше 230 Вт;
  • сила тока составляла 6-8 А;
  • перекачиваемая вода не превышала температуру 75 °С;
  • труба имела сечение 1 дюйм.

Очень важно правильно вмонтировать блок автоматики. Следует отметить, что устройства «Джилекс» питаются от обычной бытовой электросети

Устанавливаются аппараты только вертикально, синяя крышка должна находиться в верхнем положении. Монтируется автоматика между точкой потребления и насосом.

Автоматика для скважины «Джилекс» может быть разной модификации. В частности, в комплекте иногда отсутствуют измерительные приборы. В таких случаях манометр следует приобрести дополнительно и установить его на боковую панель.

Выпускает «Джилекс» и другие, более простые виды автоматики. К ним относятся системы «Краб». Они поддерживают необходимое давление в магистрали, при необходимости включают и выключают насос. В их конструкции есть фильтр, который очищает воду от твердых примесей.

Автоматика «Джилекс» устанавливается только вертикально

Вариант реле РДМ-5 поддерживает в системе водоснабжения необходимый уровень давления. Прибор простой, компактный, недорогой. Соединяется с насосом при помощи электрошнура. Если давление падает, появляется контакт, насос начинает закачивать воду в систему. При нормальном (установленном пользователем) давлении контакт отсутствует, забор воды не производится.

Преимущества релейной автоматики

Монтаж скважинного насоса с автоматикой отличается наличием следующих преимуществ:

  • легкость установки;
  • ремонтопригодность.

Устройства, представленные на рынке в большом ассортименте, подходят для разной сложности монтажа. Все детали оборудования можно заменить в процессе ремонта блока своими руками. Релейные защитные блоки для скважин на воду подходят для разных типов водозабора. Практика показала, что причины выхода насосов из строя связаны со следующими основными моментами:

  • перегрузкой электрического двигателя;
  • повышением или понижением напряжения в сети;
  • работой в режиме «сухого» хода (без воды).

Электропитание насосной системы на должном уровне обеспечивается за счет использования стабилизаторов переменного напряжения. Эти устройства должны иметь необходимую мощность, что является затратным. Зачастую монтаж автоматики связан с монтажом реле контроля напряжения. Насос отключается при наличии стабилизаторов переменного напряжения в следующих случаях:

  • при падении напряжения;
  • при перенапряжении.

Стабилизаторы обеспечивают контроль за последовательностью и асимметрией фаз. Это относится к трехфазным двигателям. Задержка времени по включению реле должна обеспечивать защиту от частых скачков напряжения в электросети.

Некоторые типы двигателей, к примеру, MS 3 для насосов SQ производителя Grundfos, имеют встроенную защиту от «сухого» хода. Единственный недостаток косвенной системы связан с ее «вторичностью». Реле может срабатывать только при «сухом» ходе, когда подшипники и проточная часть остаются без воды, используемой для смазки и охлаждения. Обеспечить защиту насоса от «сухого» хода можно одним из 2-х способов:

  1. Непосредственным. С использованием датчиков для контроля уровня воды в скважине.
  2. Косвенным. По сдвигу фаз тока либо его значению на основе реле.

Уровень производительности насосного оборудования иногда превышает дебет скважины. Если это происходит несколько раз в сутки, то такая ситуация может отрицательно сказываться на сроке службы насосного оборудования. Рекомендуется использование электродного реле контроля уровня, позволяющего отключать насос до возникновения аварийной ситуации.

Как подключить автоматику к насосу – оборудование и последовательность

Чтобы насос, подключенный на воду из скважины, не перегревался, необходимо установить защитное реле. Сделать это очень просто своими руками. Для работы потребуется следующее оборудование:

  • Гидробак определенной емкости;
  • Манометр и реле давления;
  • Переходная муфта и муфта с цанговым зажимом;
  • Трубы из пластика и латунный переходник.

Подготовив все необходимое, нужно внимательно изучить схему подключения реле. Изучив схему, необходимо переходить к монтажу. Алгоритм работы выглядит следующим образом:

  1. Для начала необходимо обмотать вход гидробака фум-лентой;
  2. После этого на вход гидробака прикручивается переходная муфта;
  3. Далее к переходнику из латуни необходимо подсоединить манометр и реле давления;
  4. Латунный переходник подключается к установленной на баке переходной муфте;
  5. Из пластиковой трубы нужно сделать специальное колено, предназначенное для соединения реле давления, гидроаккумулятора и системы водоснабжения дома;
  6. Шланг погружного насоса подключается посредством муфты с цанговым зажимом;
  7. В конце к контактам реле потребуется подключить питание 220 В и кабель насоса.

При подключении следует убедиться, что проводка кабеля надежно прикреплена к колодке клемм. Полярность, как питающего насоса, так и напряжения, значения не имеет.

https://youtube.com/watch?v=U1ilKISGa68

Настройка

Для настройки реле давления необходимо установить в системе рабочее давление. Для этого после сборки схемы оборудование следует включить и подождать автоматического отключения при срабатывании реле. После этого снимают крышу и настройку выполняют в такой последовательности:

  1. Ослабляют гайку, которая прижимает меньшую пружину.
  2. Устанавливают требуемое значение минимального значения давления (параметр включения насоса). Вращение по часовой стрелке гайки большой пружины – увеличение выставляемого значения давления, в обратную сторону – уменьшение.
  3. Открыв кран, опустошают систему, контролируя по манометру порог срабатывания автоматики. При неудовлетворительном результате корректируют настройку.
  4. Аналогичным образом производится настройка параметра выключения насоса, вращением гайки на второй (меньшей) пружине.

Настройка реле давления и его регулировка

Рассказывая о данном примечательном устройстве, нужно сказать об особенностях его настройки, описать его принцип работы

Важность этой процедуры переоценить почти нереально, так как выполненная неправильно, она способна стать причиной массы неприятностей – вплоть до частичного или полного выхода системы из строя. Ниже приводятся мероприятия, благодаря которым настройка реле давления насосной станции станет вам понятна

Ниже приводятся мероприятия, благодаря которым настройка реле давления насосной станции станет вам понятна.

  1. Осуществляя настройку давления, для начала снимите крышку устройства, под которой располагаются две пружины с гайками. Поворачивая последнюю, можно настраивать минимальный напор в гидроаккумуляторе. Что же касается малой гайки, то она задает разницу давлений – дельту. За нулевую точку берите положение, в котором располагается большая пружина.
  2. Когда давление воздуха в гидроаккумуляторе насосной станции дойдет до нужного значения, подсоедините и включите бак, параллельно фиксируя показатели манометра. Напор не должен выходить за пределы допустимых значений, указанных в технической документации к изделию. Учитывайте, что правильно настроенный прибор не должен «заходить» за рамки безопасного диапазона в процессе своей работы.
  3. После достижения минимальной планки напора, насосную станцию можно отключить.

Реле давления легко регулируется

  • аккуратное вращение маленькой гайки, осуществляемое до той поры, покуда устройство не заработает;
  • полное освобождение системы от находящейся в ней воды;
  • наблюдение за срабатыванием реле после достижения наименьшего уровня давления (не забывайте, что значение напора в пустом баке насосной станции рекомендуется в среднем на 0.1-0.3 атмосферы меньшим, чем давление включения);
  • впоследствии регулировка реле давления насосной станции предусматривает выставление нижней границы, осуществляемое посредством вращения большой гайки;
  • подключить повторный запуск системы, регулируемый довольно просто;
  • ожидание момента, когда напор повысится до заданного значения;
  • завершающий этап подстройки (осуществить который можно, регулируя малую гайку).

Уже отрегулированное реле следует периодически проверять, а в случае необходимости – подстраивать в соответствии с параметрами. Помимо этого, хотя бы четыре раза в год из гидробака желательно полностью сливать воду и проверять показатели давления воздуха. Если данный показатель является недостаточным, то стоит накачать давление, а в случае избытка последнего – осуществить стравливание.

Вызов специалиста, имеющего представление об установке датчика давления воды, о том, как отрегулировать реле и обо всех других необходимых процедурах, сейчас обходится недешево. Поэтому расширение познаний, касающихся принципов действия, монтажа и настройки насосного оборудования является крайне важным для каждого, кто заботится не только об уюте собственного жилища, но и о сохранении семейного бюджета.

Контроль воздушного давления

На одном из этапов производства насосной станции выполняется регулировка всех его составляющих элементов, включая регулировку реле давления воды. Однако после приобретения оборудования в магазине требуется перепроверить давление, так как в промежутке между сходом с производственного конвейера до непосредственной продажи в большинстве случаев отмечается снижение воздушного давления. В процессе эксплуатации контроль показателей давления осуществляется примерно два раза в год

В такой ситуации важно знать, как настроить автоматику на насосной станции.

Измерить давление можно с помощью манометра, при этом рекомендуется пользоваться наиболее точными приборами измерения. Дело в том, что отклонение от заданных параметров даже на 0,5 бар может негативно отразиться на работе оборудования. Самые достоверные результаты можно получить при использовании автомобильного манометра, который имеет шкалу с наименьшей градуировкой и датчика давления на насосной станции.

Давление воздуха в мембранном баке зависит от выставленных с помощью реле значений давления включения и составляет 0,9 от него. Кроме того в баках с разным объемом воздушное давление может составлять 1-2 бар. Регулируется показатель посредством ниппеля, через который накачивают или стравливают воздух.

Меньшее количество воздуха в системе позволяет сильнее наполнить емкость водой, при этом, чем больше воды, тем сильнее напор. Соответственно при заборе воды напор будет постепенно снижаться. Если для потребителя этот фактор не имеет существенного значения, то вполне можно выставить наименьшее значение давления в станции водоснабжения. Однако менее 1 бар воздушное давление быть не должно. В противном случае наполненная водой груша будет постоянно тереться о стенки бака, что может стать причиной повреждения.

Подключение глубинного насоса к системе водоснабжения

При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:

При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

Что необходимо знать

Нормальная система водоснабжения подразумевает постоянное наличие номинального давления. Если его не будет, то некоторая техника откажется запускаться. Это касается стиральных машин, некоторых видов котлов и других. Скважинный насос не может постоянно быть включенным, чтобы поддерживать это давление. Такой режим работы попросту выведет его из строя. Для решения этой задачи в систему встраиваются два дополнительных модуля. Одним из них является реле давления или автоматика для насоса, а вторым – гидроаккумулятор. Есть системы, которые подразумевают установку еще нескольких модулей, о которых будет сказано ниже.

Схема подключения реле давления РД5 и защиты LP/3

Замена автоматического блока защитным реле LP/3 позволяет сократить расходы на обустройство собственной водяной скважины. Монтаж контактора упрощает электрическую схему, не снижая эффективность установки. Низкая стоимость подобного устройства привлекает владельцев автономных источников, компенсируя основной недостаток. Минусом данного варианта является необходимость запускать глубинную помпу вручную после прекращения работы.

Последовательное подключение с реле давления РД5 способствует остановке насоса как при снижении напора, так и при отсутствии воды в системе. Для перезапуска агрегата требуется присутствие владельца, приводящего в действие помповую станцию.
