Устанавливаем водонагреватель своими руками фото + видео

Устройство водонагревателей и их разновидности

Сначала следует выбрать наиболее подходящий в вашем случае тип нагревательного прибора. Для этого стоит проанализировать и определить, каким требованиям должно соответствовать изделие, а также его параметры и функции.

Для современной жизни очень важно бесперебойное горячее водоснабжение

Аппараты для подогрева воды могут различаться по типу питания и по функциональному устройству. Источником питания в водонагревательных приборах может выступать природный газ либо электричество. По типу действия агрегаты бывают под проточную воду и с резервуаром-накопителем.

Водонагреватели накопительного действия

Вода в накопительных системах подогревается в емкости, подключенной к водопроводу. Такая разновидность нагревательных приборов пользуется особенной популярностью. Это можно аргументировать доступной стоимостью устройств, а также отсутствием специальных условий устройства электрооборудования.


Установив накопительную систему, придется ждать, пока вода нагреется до нужной температуры

Устройства проточного типа

Функциональное устройство проточных водонагревателей заключается в том, что вода подогревается, проходя через особую гильзу, оборудованную электрическим термоэлементом. Изделия этого типа монтируют непосредственно на смесителе, который подключен к водопроводу.

Эта система обеспечивает нагревание воды в пределах 30 градусов. Существенным минусом таких приборов является то, что электрические устройства обладают высоким энергопотреблением. Это невыгодно с точки зрения экономии. Кроме того, не во всех домах электропроводка позволяет эксплуатировать столь мощные водонагреватели.


Проточные водонагреватели — мощные электрические приборы, позволяющие получить горячее водоснабжение, когда вам это необходимо

По классу энергопотребления проточные системы подогрева подразделяются на два типа – однофазные и двухфазные. Еще одно отличие заключается в том, какого типа нагревательный элемент используется в приборе. Это может быть греющая спираль или термоэлектрический нагреватель. В том случае, если водопроводная вода имеет высокое содержание солей, оптимальным выбором станет установка проточного водонагревателя, оснащенного спиралью. Кроме того, устройства с ТЭНом потребляют на 20–30% больше электроэнергии. Система внутреннего нагрева станет оптимальным вариантом для сезонного использования, например, в загородном доме.

У большинства подобных устройств конструкция предусматривает размещение на стене в непосредственной близости к смесителю в зоне кухни или в совмещенном санузле для того, чтобы сократить теплопотерю. Приборы проточного типа нагрева обладают невысокой массой, в связи с чем для них не требуется капитальный крепеж как в случае, когда проводится установка бойлера в ванной. Для этого можно использовать простые крепления и метизы. В зависимости от модели отопительные приборы могут располагаться над смесителем или под раковиной. Одним из преимуществ таких приборов является возможность скрытого монтажа. Для этого можно использовать пластиковые стеновые панели.

Нагреватели, работающие по этому принципу, имеют такие недочеты:

  • высокая энергоемкость – от 5 до 30 киловатт;
  • для корректной работы оборудования требуется определенный уровень давления в системе водопровода; это исключает возможность использования проточных водонагревателей на последних этажах многоквартирных домов.

Приборы проточного типа действия оптимальны для установки в малогабаритных помещениях с небольшим количеством жильцов. При этом квартира должна располагаться на нижних этажах.

Рассмотрим типы водонагревателей

Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.

Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.

Аппараты косвенного нагрева

Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.

Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.

Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.

Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.

Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.

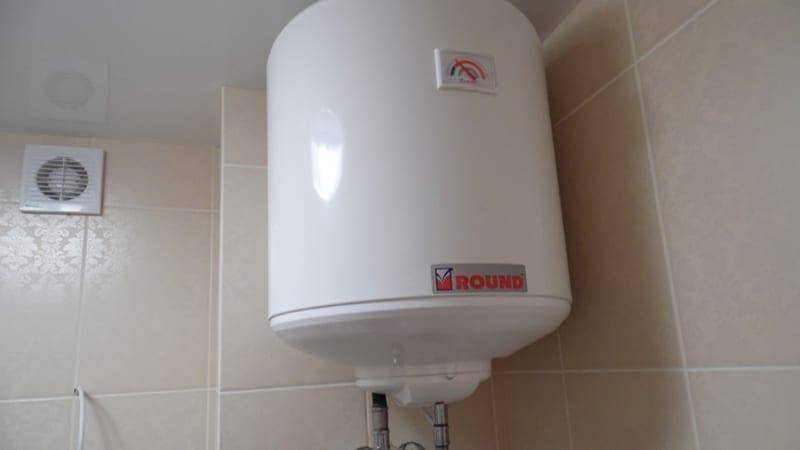

Накопительные водонагреватели

Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.

В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.

К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.

Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.

Проточные

Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.

Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.

Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.

Газовые

Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).

В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.

Стандартная схема подключения

Человеку, имеющему общее представление о разводке сети водоснабжения в масштабах квартиры и о принципиальной схеме работы накопительного электрического водонагревателя, будет несложно разобраться и с порядком его подключения к трубам холодного и горячего водоснабжения.

Схема подключения бойлера в квартире

Итак, на бойлер необходимо подать холодную воду

Делается это врезкой (монтажом) тройника в наиболее удобном в конкретных условиях месте.
На подающем трубопроводе обязательно устанавливается группа безопасности – один или несколько специальных клапанов. О их важности и правилах установки будет рассказано ниже в отдельном разделе статьи. Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору

Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

Выводной трубопровод подогретой воды врезается в сеть локального квартирного горячего водоснабжения – непосредственно к проходящей трубе – через устанавливаемый тройник, либо, что предпочтительней, к коллектору. Если квартира подключена к централизованной сети горячей воды, обязательно ставится кран, который будет отсекать, по мере необходимости, внутреннюю сеть от общего стояка.

  • Эта общепринятая схема может быть дополнена некоторыми элементами. Так, многие мастера перед входами в бойлер по обоим, горячему и холодному патрубку, предпочитают ставить тройники с кранами, позволяющими легко осуществлять опорожнение бака электронагревателя для проведения профилактических или ремонтных работ. Это несколько «утяжеляет» процесс монтажа, но дает в будущем определенные удобства.
  • Если в сети холодного водоснабжения нередко случаются скачки давления, или напор воды выходит за рамки допустимых для конкретного бойлера значений, потребуется установка водяного редуктора. Он и выровняет давление, и предохранит электронагреватель от гидравлических ударов.

Еще одним дополнением может стать термостатический смесительный клапан. Он обеспечит в системе горячего водоснабжения ровную, установленную заранее, температуру, исключит возможность вероятных ожогов и т.п. Однако для его установки потребуется врезка еще одного тройника в трубопроводе холодной воды – в самом клапане-термостате происходит смешение горячего и холодного потоков до требуемой температуры.

Схема с применением термостатического клапана

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

  • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
  • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
  • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
  • после установки бойлера на стену, подключите его к водопроводу;
  • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
  • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
  • также при закрытом клапане установите трубы и на горячую воду;
  • подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

Какие формы и размеры должны быть у водонагревателя

Водонагреватели, предназначенные для скрытого монтажа в шкафчике под мойкой или умывальником, для экономии места обычно выпускаются в форме прямоугольного блока. Высота прибора варьируется в пределах от 15 см до 50 см, ширина составляет не более 20-30 см, а глубина – 8-30 см. Проточные нагреватели всегда меньше, чем накопительные, за счет отсутствия резервуара для воды. Габариты проточных водонагревателей зависят от мощности: чем мощнее прибор, тем он больше. Размеры следует выбирать таким образом, чтобы расстояние от прибора до боковых стенок, дна, столешницы шкафчика, а также любых других объектов слева, справа, сверху и снизу было не менее 10 см. Это необходимые тепловые зазоры, а также достаточное пространство для удобного обслуживания и ремонта.

В нашем официальном магазине дилера компании Stiebel Eltron вы найдете большой ассортимент компактных проточных водонагревателей и небольших накопительных водонагревателей, которые идеально подойдут для монтажа под раковину.

Установка проточной системы подогрева воды

Монтаж и сборку такой конструкции можно произвести двумя различными путями. В первом случае выпуск горячей воды из прибора подключается прямо к смесителю с помощью шланга для душа со снятой насадкой. При таком монтаже регулировка подачи горячей и холодной воды будет производиться с помощью рычага управления смесителя. Когда рукоятка режимов на кране будет переведена в режим душа, в смеситель подается горячая вода. А в режиме крана идет холодная жидкость из водопровода.


Для загородных домов уместна капитальная установка прибора

Конечно, желательно по возможности подключить сантехническое оборудование более серьезным образом, чем с помощью ненадежного резинового душевого шланга. Для этого необходимо произвести капитальный монтаж изделия к трубопроводу. Следует установить запирающий клапан на патрубок подачи воды в обогреватель.

Запитывание прибора электричеством стоит производить, выполняя требования безопасности для подключения электронагревательного оборудования. Следует помнить, что энергоемкость нагревающих элементов может превышать допустимую нагрузку в электросети вашей квартире. В лучшем случае это приведет к выбиванию пробок или автоматических предохранителей, но не исключено возгорание проводки. Прежде чем приобрести электрический обогреватель, тщательно продумайте этот момент. Питание прибора электроэнергией происходит через розетку, которая должна быть обязательно заземлена.


Разметка стены для сверления отверстий под крепления проточного водонагревателя

Далее, устройство необходимо закрепить на стене. Обогреватель фиксируется при помощи дюбелей, вбитых в заранее подготовленные отверстия. После этого изделие можно подключать к водопроводу.

Следующим этапом необходимо произвести монтаж крана или смесителя для душа, входящего в комплект поставки изделия. Теперь можно произвести пробный пуск оборудования. Для этого необходимо приоткрыть кран и включить электрооборудование в сеть. Через небольшой промежуток времени, 10–15 секунд, из сливного отверстия смесителя пойдет подогретая вода. В зависимости от класса энергопотребления, она может быть даже горячей. Напор и температура воды регулируется с помощью смесителя – если кран немного приоткрыть, будет идти горячая вода, а открыв его полностью, пойдет более прохладная.

В том случае, когда водопроводная вода не соответствует стандартам качества, желательно установить фильтр перед впускным патрубком водонагревателя. Это продлит срок службы изделия. Используйте фирменные трубы и сантехническую фурнитуру.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

  • количество проживающих в доме людей;
  • максимальный расход горячей воды при одновременно открытых всех кранах;
  • количество водоразборных точек;
  • требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

  • Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
  • Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

  • Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
  • При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.
