Монтаж водонагревателей разных типов: крепление, подключение, схемы

Виды водонагревателей

В индивидуальных домах при отсутствии магистрали центрального водоснабжения воду получают из колодезных или скважинных источников, закачивая ее в бытовой водопровод с помощью погружных или поверхностных электронасосов (насосных станций). При этом для комфортного проживания потребитель нуждается в горячей воде, которую можно получать различными способами. Популярный вариант агрегата для подогрева воды – газовая колонка, монтируется в случае, если дом подключен к централизованной газоподающей магистрали.

При отсутствии газа в индивидуальном доме или квартире остается единственный удобный вариант нагрева воды (отопительный котел не имеет смысла рассматривать из-за технологических сложностей получения в нем расходуемой горячей воды) – применение различного вида электрических водонагревателей (бойлеров).

Еще один метод нагрева холодной воды для домов, лишенных электроэнергии и газа – дровяные (твердотопливные) колонки с общепринятым народным названием Титан.

Рис. 2 Как подключить Титан – обвязка и конструктивное устройство колонки на твердом топливе

Проточные. Представляют собой трубчатый электронагревательный элемент (ТЭН) в виде неизолированной спирали, помещенный в трубопровод, внутри которого протекает вода, включается только при водопотреблении.

Чтобы обеспечить сквозной нагрев большого водного объема до высокой температуры, понадобится значительная электрическая мощность прибора около 10 кВт (ее все равно не хватит для нагревания объемов воды, необходимых для одновременного заполнения ванны, принятия душа и мытья посуды). Данную мощность выдержит не каждая проводка в частном доме (для его комфортного снабжения горячей водой понадобится 20 кВт мощности нагревателя), а тем более в квартире.

Для подачи электроэнергии на водонагревательный прибор придется вести отдельную линию проводом большого сечения от электрического щитка, что не всегда приемлемо и ведет к значительным финансовым расходам. Поэтому проточный нагреватель – прибор для небольших объемов потребления горячей воды.

Рис. 3 Основные узлы проточного бойлерного водонагревателя

Накопительные.

Напорный или безнапорный вариант

Безусловно, напорные самодельные накопительные водонагреватели, сконструированные своими руками, будут удобнее в эксплуатации. Но для их сборки требуются дополнительные вложения и знания. Такие системы должны оснащаться циркуляционным насосом, чтобы поддерживать давление в 1 атм или подключаться к уже проведенной в дом системе водопровода.

Если же бюджет ограничен и нет возможности приобретать подобное дополнительное оборудование, или вообще отсутствует система водоснабжения в доме, стоит обратить внимание на безнапорный вариант. Такой водонагреватель своими руками можно сделать из обычного ведра или кастрюли большой емкости. Главное — монтировать такое устройство повыше, чтобы вода выбегала из него под действием силы притяжения

Но придется все время следить за наполнением накопительного резервуара и температурой воды

Главное — монтировать такое устройство повыше, чтобы вода выбегала из него под действием силы притяжения. Но придется все время следить за наполнением накопительного резервуара и температурой воды.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Правила эксплуатации и техобслуживания

Неисправности могут появиться как через несколько лет, так и через месяц. Особенно велик риск поломки при нарушениях эксплуатации прибора.

Чтобы электрическое оборудование работало исправно, необходимо следить за чистотой фильтра и время от времени очищать аэратор. Примерно один раз в год проводите профилактические работы: отключите водонагреватель, удалите накопившуюся грязь, продуйте трубы. Если необходимо, подтяните крепления.

У газовых колонок следите за чистотой теплообменника, меняйте уплотнители, очищайте горелку и запальную форсунку, меняйте водяные фильтры.

Если техобслуживание маломощного электрического прибора можно производить своими силами, то контроль за работой газового водонагревателя лучше доверить специалистам. Особенно не стоит рисковать, если возникла проблема недостаточного напора воды, засорилась водяная арматура или теплообменник покрылся известковым налетом.

Подсоединение к сети

Электрическое подключение водонагревателя.

При монтаже любого проточного водонагревателя нужно помнить, что заключительный этап работы включает в себя подсоединение оборудования к электрической сети. Мощность агрегата составляет примерно 2-2,5 кВт, поэтому подбирать провод нужно очень тщательно. Сечение его должно быть не менее 2,5 квадратов. Наиболее подходящее решение – это подключение провода к распределительной коробке. Второй вариант – присоединение к розетке. Но тогда нужно помнить, что розетка сможет выдержать только 1 водонагреватель, подключать к ней еще какую-либо технику нельзя.

При подключении аппарата к щитку желательно сделать заземление. Второй конец провода подводят к аппарату, крепят сбоку щиток, после этого защелкивают автомат. Затем нужно пропустить кабель. Кабель обнажают, отрезают фазу и фиксируют к клеммам. Сверху крепится фаза от электрического щита, а снизу – от самого водонагревателя. После этого подается электричество. При правильно выполненной работе должен засветиться индикатор. Целесообразно дополнительно оборудовать агрегат автоматическим выключателем. Установка аппарата готова.

https://youtube.com/watch?v=VQYT1rchHdc

Общие советы по установке водонагревателя своими руками

Кроме выбора типа и модели устройства для нагрева воды, прежде чем приступить, необходимо определить следующие важные моменты:

  • На протяжении всего времени эксплуатирования доступ к прибору должен быть свободен.
  • Стена, на которую предполагается навесить нагреватель, должна иметь двойной запас прочности, то есть при установке бойлера на 150 литров она должна выдержать нагрузку в 300 кг.
  • Проанализировать состояние труб и стояков, наличие выходов для подключения аппарата. В отдельных случаях придется заменить как стояки, так и трубы в квартире.
  • Если проводка в квартире давно не менялась, то пригласите специалиста, чтобы определить ее состояние и сечение, а также сможет ли она выдержать нагрузку от выбранного вами прибора. После обследования вы будете точно знать, менять вам проводку или нет.

Представленная таблица дает возможность подобрать электрокабель (медный) с минимальным сечением, которым можно подключить выбранное вами оборудование:

Мощность (кВт)Сила тока (А)Минимальное сечение токопроводящей жилы (мм2)
1,04.51
2,09,01,5
2,511,42,5
3,013,62,5
3,515,92,5
4,018,24
4,520,54
5,022,54
6,027,34
8,036,46
9,040,510

Важно помнить, что если вместо медного провода будет использоваться алюминиевый, нужно использовать повышающий коэффициент 1,3-1,5. Распространенные ошибки или чего нельзя делать. Распространенные ошибки или чего нельзя делать

Распространенные ошибки или чего нельзя делать

Если вы приняли решение о самостоятельной установке проточного или накопительного электрического нагревательного прибора, ни в коем случае нельзя:

  • Заменять какие-либо комплектующие, входящие в состав аппарата.
  • Подключать устройство в сеть при отсутствии воды в нем.
  • Снимать защитный кожух или крышку при подключении водонагревателя к электросети.
  • Использовать агрегат без заземления.
  • Включать оборудование при слишком слабом или чрезмерно сильном давлении в системе водоснабжения.
  • Сливать воду из него в подключенном к электричеству состоянии.

Обзор вариантов установок

Установка накопительного водонагревателя

Для начала следует выбрать место, где вы будете подключать водонагреватель своими руками.

Тут есть несколько критериев, то распределим по важности:

  1. Наличие водопроводных труб рядом – установка накопительного нагревателя не должна быть осложнена прокладкой длинной системы снабжения водой.
  2. Безопасность эксплуатации будет во многом зависеть от того, насколько правильно вы сделаете подключение электрического нагревателя к электросети 220 В. Желательно, чтобы была выделена отдельная силовая линия на групповом автомате.
  3. Возможность резки в систему ГВС, которая уже есть таким образом, чтобы прогретая вода не попадала в общую домовую систему. Данный вопрос не относится к отдельным частным домам.
  4. Наличие прочных стен, на которых можно будет безопасно устанавливать бойлер своими руками.

Чаще всего целесообразной является монтаж водного нагревателя именно в ванной комнате. Дело в том, что там проложен водопровод, есть горячая труба и основная точка для потребления.

Но могут быть следующие проблемы:

Подключение бойлера к электрической сети для ванной комнаты является не самым удачным решением в том плане, что это может быть небезопасно. Но если вы выполните все требования по ТБ, то такой проект имеет место быть. О том, как правильно выполнить подключение бойлера к электрической сети  в помещении с высоким уровнем влажности, рассказано в правила устройства электрических установок (ПУЭ). Если кратко, то коммутационные устройства в виде автоматов и розеток должны быть расположены за пределами ванной, нельзя допускать одновременного касания заземленных предметов и электрической установки. Кроме того, следует сделать заземление согласно ПУЭ. Обязательно должно быть УЗО.

  • Крепление к стене. Установка накопительного бойлера своими руками возможна, и есть несколько способов. Проблема может возникнуть из-за качества стен. Блоки в санитарных узлах типичных квартир представляют собой конструкции из бетона с толщиной стенки 6-9 см. Бочка бойлера в 100 кг просто упадет даже при самых качественных анкерах. Оптимальным вариантом будет просверлить насквозь стену (в вентиляционный канал или стену) и прикрепить не на обычные анкера, а на болты через стальную пластину с тыльной стороны.
  • Естественно, что если есть капитальная стенка, то вопрос с креплением даже не стоит. Тут остается лишь загнать анкера с длиной от 12 до 15 см, и можно будет повесить хоть 300 кг. Далее нужно врезаться в систем снабжения воды. Типичная схема представлена на фото внизу. В магистрали, которая идет от стояков к потребителя (смеситель или кран) должны быть врезаны вентили и тройники к бойлеру. Между стояком и врезкой обязательно должен быть запорный кран. Система будет функционировать так – перекрываем вентиль после горячей трубы, открываем запорный вентиль на прогретую воду. Остается пользоваться бойлером, причем нагретая вода не будет идти в общую систему. Если требуется использовать централизованное горячее водоснабжение, нужно лишь перекрывать запорные вентили до бойлера, а краны от стояка открыть.

Монтаж проточного электрического нагревателя

Установка проточного устройства не будет предусматривать сложного врезания в систему и монтаж запорных кранов. Вам нужно подключить миниатюрный бойлер к электричеству, и можно завести его на вход источника водоснабжения. Главное, чтобы был хороший напор воды. В проточных нагревателях сильная система нагревания, и при слабом потоке она начнет закипать внутри, а защита от перегреваний будет отключать прибор.  Для подключения бойлера проточного типа в электрической схеме подключения обязательно следует предусматривать заземление и устройство защитного отключения. Фактически, при использовании прогретой воды и одновременной работе бойлера вы как будто контактируете с самим нагревателем. При электрических перебоях система безопасности должна сразу же обесточивать нагреватель.

Виды водонагревателей

Перед тем, как подключить водонагреватель, следует учесть, что агрегаты разделяются на проточные и накопительные. В конструкции проточных установлены мощные ТЭНы, которые обеспечивают быстрый нагрев протекающей мимо них жидкости.

Накопительные водонагреватели имеют емкости разных размеров. Для удержания температуры в баке, он имеет хорошую теплоизоляцию. Накопительные бойлеры можно разделить по типам:

  • прямого нагрева;
  • косвенного нагрева;
  • комбинированные.

Бойлер прямого нагрева

В устройствах такого типа внутри бака расположены ТЭНы, обеспечивающие нагрев жидкости. Когда уже произошло подключение бойлера к водопроводу, то холодная вода подается снизу, а уже нагретая выходит через верх бака.

Температура жидкости регулируется с помощью термодатчика. Агрегаты могут иметь конструкцию для вертикального монтажа, а также горизонтального.

Бойлер косвенного нагрева

Аппараты косвенного нагрева работают в паре с каким-либо теплоносителем: система отопления или гелиосистема (солнечные панели). По конструкции аппарат напоминает устройство прямого нагрева, но разница лишь в том, что в нем нет ТЭНов. Нагрев жидкости происходит за счет горячей воды, находящейся в системе отопления, циркулирующей в теплообменнике. Как подключить бойлер косвенного нагрева, будет рассмотрено дальше.

Особенности использования водонагревателя проточного типа

В случае со стационарной установкой проточного водонагревателя используют схему одновременной подачи и забора воды. Монтаж выполняется параллельным способом к системе водоснабжения частного дома или квартиры. Такой способ подразумевает установку тройников совместно с вентилями на каждую трубу. Благодаря этому, в случае необходимости нагреватель проточного типа можно полностью исключить из системы внутриквартирного водоснабжения.

Трубу холодного водопровода подключают на вход бойлера, а с выхода прибора выполняют подсоединение к горячей трубе с помощью армированного шланга

В случае установки водонагревателя в многоквартирной постройке важно перекрыть вентиль горячей воды на центральном стояке, чтобы не допустить попадания нагретой жидкости в водопровод соседней квартиры

Как видно, устанавливать бойлер как проточного, так и накопительного типа достаточно просто и, вполне возможно, своими руками. А если у кого-то остались вопросы, то в статье представлено подробное видео по врезке водонагревателя в систему водоснабжения и подключению к сети переменного тока.

https://youtube.com/watch?v=3MPlGi1Zqss

Правила безопасности

Сразу после установки бойлера рекомендуется установить УЗО мокрой группы электропроводки. Это специальное устройство, которое может спасти вам жизнь в случае пробоя электрического тока через ТЭН на воду и через воду на вас или на членов вашей семьи.

Внимание! В комплекте бойлера может не идти шнур с вилкой, это нормальная ситуация! Такие приборы запитываются к сети на-прямую. Это косвенно сделано для того, чтобы подключением вашего бойлера занимался электрик, который параллельно оценит пропускную способность вашей проводки и сделает вывод, предназначена ли она вообще для таких нагрузок!

Как установить водонагреватель проточного типа

Как уже говорили, проточный водонагреватель имеет меньшие габариты, потому место для него найти проще. Его можно повесить рядом на стене, а можно -упрятать в шкафчик. Его габариты обычно 15*20 см*7 см или около того. В общем — небольшие. Вес — от силы 3-4 кг, так что и к крепежу требования минимальны. Обычно или навешивается на два вкрученных в стену дюбеля небольшого диаметра, или имеет монтажную пластину, которая прикручивается к стене, а не нее уже навешивается водонагреватель. Как установить водонагреватель проточного типа разобрались, теперь о подключении.

Подключение проточного водонагревателя к водопроводу

С этой стороны все просто. Но недостатком является то, что одновременно снабжать водой он может только одну точку. В зависимости от места установки на выход теплой воды ставят или душевую лейку с гибким шлангом, или гусак — для мытья посуды. Есть возможность через тройник поставить и «гусак» и лейку (как крайней справа картинке).

Как подключить проточный электрический водонагреватель

Чтобы была возможность при необходимости снять водонагреватель и не перекрывать при этом воду во всей квартире или доме, на входе и на выходе ставят шаровые краны. Они относятся к обязательному оборудованию. Подключение от патрубков до точи врезки в линию подачи холодной воды осуществляется так же, как и при подключении бойлера: гофрированными шлангами из нержавейки или пластиковыми трубами. Горячая вода до точки при необходимости ведется гибким шлангом: тут температур слишком высоких в принципе не бывает, так что он должен выдержать.

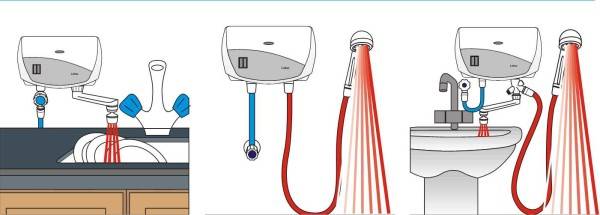

Схема подключения проточного водонагревателя к водопроводу

Еще одна особенность проточных нагревателей воды состоит в том, что они могут нормально нагреть только определенное количество воды. При увеличении потока или чересчур низкой температуре на входе они с задачей на справляются. Потому чаще всего такой водонагреватель используется как временный — на даче или при отключении горячего водоснабжения на профилактику (на лето).

Решить вопрос с чрезмерным количеством воды (при повышении давления выше нормативного) несложно: или поставить редуктор на входе или ограничитель потока. Редуктор — более серьезное устройство и его рекомендуют ставить на входе в квартиру, а ограничитель потока — небольшой цилиндр с клапаном. Его накручивают на входной патрубок холодной воды. Пример того, как установить водонагреватель проточного типа и куда накрутить ограничитель потока — в видео.

Подключение к электричеству

С электрической частью подключения все также как и с бойлером: выделенная линия, УЗО+автомат. Другие только номиналы и сечение проводов. Номинал при мощности до 5 кВт — 25 А, до 7 кВт — 32 А, от 7 до 9 кВт — 40 А. Сечение жиды медного провода — 4-6 мм (моножила).

Необходимые инструменты для установки накопительного нагревателя

Любой монтаж начинается с подготовки инструментария. Если тот будет полностью укомплектован, значит работа будет выполнена быстро и качественно.

Для установки бойлера потребуются:

  • дрель с ударным механизмом либо перфоратор плюс набор сверл по бетону;
  • отвертка;
  • болгарка, если водопровод собран из металлических труб, или труборез — если из пластиковых;
  • пара газовых ключей либо разводных гаечных;
  • строительный уровень;
  • плоскогубцы.

Дополнительно может потребоваться инструмент для монтажа трубных соединений:

  • для стального водопровода: сварочный аппарат и набор плашек для нарезания резьбы;
  • для полипропиленового: нагреватель для сварки деталей трубопровода (его называют паяльником или утюгом);
  • для металлопластикового: пресс-клещи, если предполагается использовать пресс-фитинги, а также калибровка для выравнивания торца трубы перед установкой фитинга.

Кроме инструментов понадобится уплотнительный материал для герметизации резьбовых соединений между элементами трубопровода. Опытные мастера для этого используют паклю или сантехнический лен в сочетании с пастой Унипак, новичку же будет проще работать с ФУМ-лентой или специальной льняной нитью типа «Тангет Унилок».

На основе чего будет работать

Помимо решения вопроса о целесообразности, нужно также определиться, какое топливо будет использоваться. Существуют следующие варианты:

  • Газ;
  • Твердое топливо (дрова, уголь, брекеты);
  • Электричество.

Следует отметить, что самостоятельно работать с газом крайне опасно и запрещено. Такой водонагреватель соответствующие службы врядли воспримут с восторгом. Плюс, наказания за несоблюдение норм пожарной безопасности в этом случае не избежать. Использовать твердое топливо – один из оптимальных вариантов в частном доме, но не в реалиях городской квартиры. В последнем случае – использование электричества для работы нагревающих элементов не лучшая, но самая безопасная основа для последующей работы собранного своими руками водонагревателя. Да и проводить ремонт такого устройства будет намного легче! «>»>»>»>»>»>

Виды электрических водонагревателей

Есть две большие группы: проточные и накопительные. Проточные водонагреватели подогревают воду, которая через них проходит. В связи с этим имеют относительно небольшие размеры, но очень высокую мощность — до 24 кВт, но это — максимум. Для мытья посуды и принятия душа достаточно мощности в 4-6 кВт, для принятия ванной — 10-12 кВт. Так что для подключения такого оборудования требуется выделенная линия электропитания с УЗО.

Водонагреватели разного типа

Накопительные водонагреватели называют еще «бойлеры», они имеют резервуар и небольшую, по сравнению с проточными, мощность — от 0,8 кВт до 4 кВт. Тем не менее, для них тоже желательна отдельная линия электропитания. Размеры бойлеров зависят от объема воды, которая содержится в резервуаре. Форма у них цилиндрическая, а цилиндр может располагаться вертикально (более дешевый вариант) и горизонтально (стоят дороже).

Место для установки водонагревателя выбирают в основном в зависимости от имеющихся условий подключения. Чаще всего это или санузел или кухня: в обоих помещениях подведена вода. Во вторую очередь место выбирается из эстетических соображений: чтобы оборудование не очень «бросалось» в глаза. С этой точки зрения выбирают обычно туалет или ванную. При наличии места, этот выбор оптимальный.

Особенности монтажа

Установка также зависит от типа модели: горизонтальная или вертикальная.

Конструктивно они отличаются друг от друга, и вы не сможете подвесить вертикальный водонагреватель горизонтально и наоборот!

В горизонтальном водонагревателе жидкость поступает через нижний патрубок, а через верхний патрубок кипяток выходит под давлением к крану горячей воды. При активном заборе воды (из-за усиленного перемешивания воды с разницей температур) температура уже нагретой жидкости будет падать быстрее.

Горизонтальный и вертикальный водонагреватель

Вертикальный работает немного иначе: здесь контакт холодной и горячей воды значительно уменьшается. Кроме того, потребитель получает больше горячей воды, благодаря установленному на дне рассекателя. Который не позволяет холодной воде бить вверх, а направляет поток вниз, тем самым не позволяя температуре воды быстро снижаться.

В продаже есть вертикальные-горизонтальные модели. По заявлениям производителя, их можно устанавливать в обоих направлениях. Принцип работы таких моделей ближе к горизонтальным моделям.

Последовательность установки водонагревателя

Что нужно сделать перед тем, как подключить водонагреватель:

Выбор подходящего места. Перед этим осуществляется замер всех параметров приборам, чтобы предусмотреть определенный запас по каждой из сторон.
Определиться, сколько нужно водозаборных патрубков, которые идут в ванную, кухню, туалет, душевую и т.д. Количество отводов прямо влияет на мощность прибора и сложность его монтажа.
Собрать информацию об электрической проводке. Нужно собрать данные по сечению и максимальной нагрузке кабеля, т.к. халатность в этом вопросе может обернуться самыми печальными последствиями. Если нет уверенности в своих силах, лучше обратиться за советом к опытному электрику: он сможет объяснить процедуру подключения и определиться с тем, прибор какой мощности необходимо приобрести. Если окажется, что существующая проводка слишком слабая, придется провести отдельный кабель для водонагревателя.
Выяснить, какое качество воды должно быть в системе. На бойлер желательно подавать отфильтрованную воду. Если вода в доме содержит различные примеси, то рекомендуется установить систему фильтров: это даст возможность сохранить рабочие поверхности нагревательных элементов.
Определиться с оптимальным типов водонагревателя. Они могут быть проточными или иметь накопительную систему. Большое значение имеют также размеры и изготовитель бытового прибора.
Определившись с моделью, нужно выбрать также тип устройства. Водонагреватели бывают настенными, напольными, вертикальными и горизонтальными.
Крепление прибора. Сделать это нужно максимально крепко

Важно, чтобы при касании бойлер не шатался: любое его перемещение во время нагревания категорически запрещается по технике безопасности.
Следует добиться абсолютной герметичности системы нагревания воды.
Подводные шланги должны быть максимального качества. Для этого рекомендуется применять стальные, медные, пластиковые или металлопластиковые изделия.
Первое тестирование после подключения бойлера нужно проводить только при максимальном заполнении системы жидкостью.

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Подключение электрического накопительного водонагревателя – популярное решение для производства горячей воды, монтаж оборудования можно произвести своими руками. Это устройство устанавливают для постоянного получения горячей воды, также ЭВН служит дублирующим источником ГВС при временном отсутствии горячей воды из теплоцентрали.
