Какими бывают гипсокартонные профили: типы и размеры
Для изготовления профиля используют холоднокатаный металлический лист, обработанный цинкованием. Изделия получаются крепкими, практичными и надежными. Ведь оцинкованной поверхности коррозия не опасна, и поэтому такому профилю суждена очень долгая жизнь.
Каркас из металла, используемый для монтажа гипсокартона, по конструкции прост. В него входят горизонтальные и вертикальные детали. Последние называются несущими, или стоечными, элементами. Перпендикулярно им располагаются направляющие, или стартовые, элементы. Выбрать подходящий профиль для перегородок из гипсокартона не так сложно. Для начала перечислим все их виды.
Стоечный профиль (CD или ПП профиль)
Стоечные профили (именуемые еще потолочными) – одни из самых востребованных. Они, согласно маркировке Кнауф, обозначаются буквами CD. Аналогичные изделия марки Гипрок называются ПП профилями. Благодаря их оптимально подобранным размерам рационально и экономно используется пространство. При работе в помещениях любого размера отходов практически не остается.
Применяется этот профиль для изготовления каркаса при обшивке стен и подвесных потолков.
Размеры профилей:
- Длина – от 2,5 до 4 м;
- Ширина – 60 мм;
- Высота полок – 2,7-2,8 см.
Направляющий профиль для обшивки (UD или ППН)
UD (или ППН) профили – направляющие элементы каркаса. Облицовывая гипсокартоном стену или сооружая подвесной потолок, нужно по всему периметру плоскости смонтировать такие детали. Так как при монтаже данных профилей бур проходит прямо сквозь них, то желательно, чтобы они были перфорированными. Ведь в отверстия буру будет войти намного проще.
Используются в качестве направляющих в которые вставляются стоечные профили.
Размеры направляющих для гипсокартона:
- Длина – 3 м;
- толщина – 0,55 мм;
- ширина – 2,7 см;
- высота – 2,8 см.
Профили для создания перегородок — UW или ПН
Направляющие профили для создания перегородок имеют маркировку UW или ПН. Чтобы можно было сделать перегородку любой толщины, которая нужна, выпускаются данные детали с большой линейкой типоразмеров, в частности, ширины.
Используются в каркасе в качестве направляющих при создании перегородок.
Размеры профилей:
- Длина – от 2 до 4 м;
- высота полок – от 3,7 до 4 см;
- ширина – 4,2; 5; 6,6; 7,5; 10; 12,5; 15 см.
Профили для перегородок — CW или ПС
Стоечные профили для простенков маркируются буквами CW или ПС). По ширине они подбираются к стартовым элементам. Качественные изделия всегда имеют специальную насечку, для облегчения прокладки коммуникаций. Профильная деталь ПС от Гипрока обладает добавочным ребром жесткости, которое создает отогнутый край.
Используются для создания каркаса при монтаже перегородок.
Размеры профиля под гипсокартон:
- Длина – от 3 до 4 м (специальные длины делают на заказ);
- высота полок – 5 см у Кнауф и 4 см у Гипрок;
- ширина – сообразно с профилем UW или ПН.
Арочные профили
Специальные изогнутые профили могут иметь как выпуклую, так и вогнутую поверхность. Их применяют тогда, когда предстоит сделать конструкцию сложной формы, с изгибами и криволинейными плоскостями (например, арку). Впрочем, при необходимости наши мастера научились обходиться стоечными профилями.
Размеры арочных профилей:
| Вогнутые | Выпуклые | ||
|---|---|---|---|
| Радиус, мм. | Длина, мм. | Радиус, мм. | Длина, мм. |
| 500 — 1000 | 2600, 3100, 4000 | — | — |
| 1001 — 2000 | 1001-2000 | 2600, 3100, 4000 | |
| 2001 — 3000 | 2001-3000 | ||
| 3001 — 4000 | 3001-4000 | ||
| 4001 — 5000 | 4001-5000 | ||
| > 5000 | > 5000 |
Виды крепежных элементов
Саморезы для профиля под гипсокартон, в настоящее время можно встретить в четырех вариантах, которые имеют свои особенности:
- крепеж с цилиндрической головкой;
- саморез с пресс-шайбой;
- шуруп по металлу;
- саморез по дереву.
Для сооружения каркаса из металла применяют два первых типа крепежей, остальные для крепления ГВЛ или другого вида материала к конструкции. Разберем подробно каждый из них.
Саморезы с цилиндрической головкой
Этот вид крепежа строители называют по-разному: «семечки»,«клопы». Эти названия вполне оправданы. Саморезы очень маленькие и применяются для соединения профиля между собой.
- Достаточно 9–11 мм в длину, чтобы надежно соединить профиль. Профессионалы рекомендуют применять саморезы 9 мм, качество конструкции от размера не зависит, а стоимость существенно отличается.
- Покрытие у этих крепежей может быть двух видов – оцинкованное или оксидированное. Особого отличия в этих покрытиях нет, по устойчивости к коррозии они одинаковые, так что, придя в магазин можно купить то, что есть в наличии.
- Имеются два вида наконечников – сверловой и острый. Стоимость обоих вариантов одинаковая, поэтому только от вашего решения зависит выбор крепежа.
Совет! Профессионалы советуют приобретать саморезы для крепления гипсокартона к профилю с острым концом, они легче проходят металлический профиль, при этом отверстие под саморез получается аккуратным, что увеличивает прочность конструкции.
Часто на внутренней стороне имеются насечки, которые предохраняют саморез от самопроизвольного выкручивания при сильных вибрациях.
Саморезы с пресс-шайбой
Этот вид изделий используют идентично первому варианту, но стоит отметить, что у саморезов с пресс-шайбой есть определенные характеристики:
- Широкая шляпка, имеющая ширину 10 мм. Этот вид крепежа наиболее предпочтителен при креплении листов гипсокартона, так как они практически не создают помех при дальнейшей отделке;
- Длина саморезов варьируется от 13 до 80 мм. Если рассматривать данный крепеж для саморезов по гипсокартону, то не стоит применять их более 16 мм. Это не целесообразно;
- Наконечник у этих крепежей, так же как и предыдущих бывает двух видов: наконечник в форме сверла и острый, который более удобен для использования. При этом крепление будет прочным и надежным;
- Покрытие оцинкованное и оксидированное. В продаже чаще можно увидеть блестящие саморезы для профиля, но даже если вы купите черные, то это не повлияет на качество креплений.
Саморезы для закрепления гипсокартона на профиль
Для профиля по гипсокартону нужны крепежи, которые будут отличаться следующими особенностями:
- Шаг резьбы мелкий, который крепится в металле очень надежно. Наконечник одного вида – острый, он хорошо проходит металл и гипсокартон.
- Большой ассортимент размеров – длина 16–152 мм, диаметр – 3,5–4,8 мм.
- Чтобы крепление было надежным стоит выбирать размер самореза больше толщины материала в два раза. В основном используются саморезы для профиля и гипсокартона – 3,5х25 мм. При двухслойном креплении листов – 3,5–41 мм.
- Удобная шляпка, благодаря которой, саморез не прорывает материал, а утапливается заподлицо гипсокартона. При креплении гипсокартона этими саморезами стоит использовать шуруповерт на средней скорости.
- Возможность использовать крепеж в шуруповерте с автоматической подачей, но этот вариант приемлем только в том случае, если заниматься сооружением конструкций из гипсокартона на профессиональном уровне, так как оснастка стоит достаточно дорого.
Саморезы по дереву
Если каркас выполнен из деревянного бруска, то крепить гипсокартон следует специальными саморезами по дереву, которые имеют следующие характеристики:
- шаг резьбы широкий, что позволяет саморезу легко вкручиваться в деревянные элементы и держаться в нем прочно;
- размеры разные и такие же, как у ранее описанного варианта по металлу. Стоит знать, что чем мягче древесина, тем длиннее должен быть саморез;
- приемлемая стоимость.
Внимание! При покупке саморезов этого типа, стоит обращать внимание на резьбу. Она должна быть ровной
Что представляет собой просекатель
Этот инструмент широко используется при строительстве зданий и их облицовке. Иначе приспособление называют клещами для скрепления профиля или скреппрофиль. Инструмент представляет собой сложное устройство, состоящее из нескольких компонентов:
- скобы с двумя ручками, в которой есть упор с выемкой;
- подвижной ручки, механически соединенной с пробойником и рычагом;
- неподвижной ручки, прикрепленной к скобе.
Лучше приобрести инструмент, конструкция которого изготовлена из хром-ванадиевых сплавов. Они обеспечивают изделию долгий срок службы и надежность. Эта модель позволяет скреплять профиль в угловых соединениях.
Существует три вида просекателя для металлического профиля:
- Усиленный. Обладает съемным режущим элементом, им можно пользоваться в условиях периодических нагрузок.
- Ручной. Имеет удобные рукояти, что позволяет работать, держа его в одной руке. Стоимость инструмента этого типа выгодная по сравнению с другими. Такой скреппрофиль подходит для мастеров, которые делают ремонт самостоятельно.
- Профессиональный. Используется на масштабных строительных работах. Стоит дорого и имеет большие размеры.
Просекатель функционирует по принципу степлера. Чтобы соединить профиль, клещи ставят в нужное положение, разводят ручки и намечают место отверстия. Потом ручки резко сводят и профили скрепляются. С внутренней стороны образуется борозда. Затем ручки инструмента снова разводят и продолжают работу дальше.
Просекатель прочно соединяет профиль для гипсокартона. Такая конструкция выдержит большие нагрузки.
Популярными моделями клещей являются:
- «КБ Прок» из стали. Характеризуются удобной конструкцией и надежностью соединений. Подходят для продолжительных работ.
- KNAUF. Предусмотрены для частого использования.
- Knipex kn-9042340. Механизм с толстостенным материалом. Для продолжительных работ не подходит.
Стальной просекатель EDMULTRAPROFIL относится к профессиональному типу. Продается в комплекте со сменными пуансонами для материалов различной толщины. Скоба регулируется по глубине профиля. Имеются два винта.
Какие саморезы нужны для профиля. Саморезы для соединение профилей и подвесов
Разберемся какие саморезы нужны для профиля? Шурупы по металлу разделяются на 2 вида. Каждый отличен по своим техническим возможностями и предназначен выполнять определенные функции.
Разница использования шурупов
Здесь нужно отметить, что возможно использование саморезов как с сверлом так и без. Выбор будет зависить от качества профилей. Лучше держат шурупы без сверла но их тяжеловато вкручивать через два профиля, а для крепежа подвесов самое то.

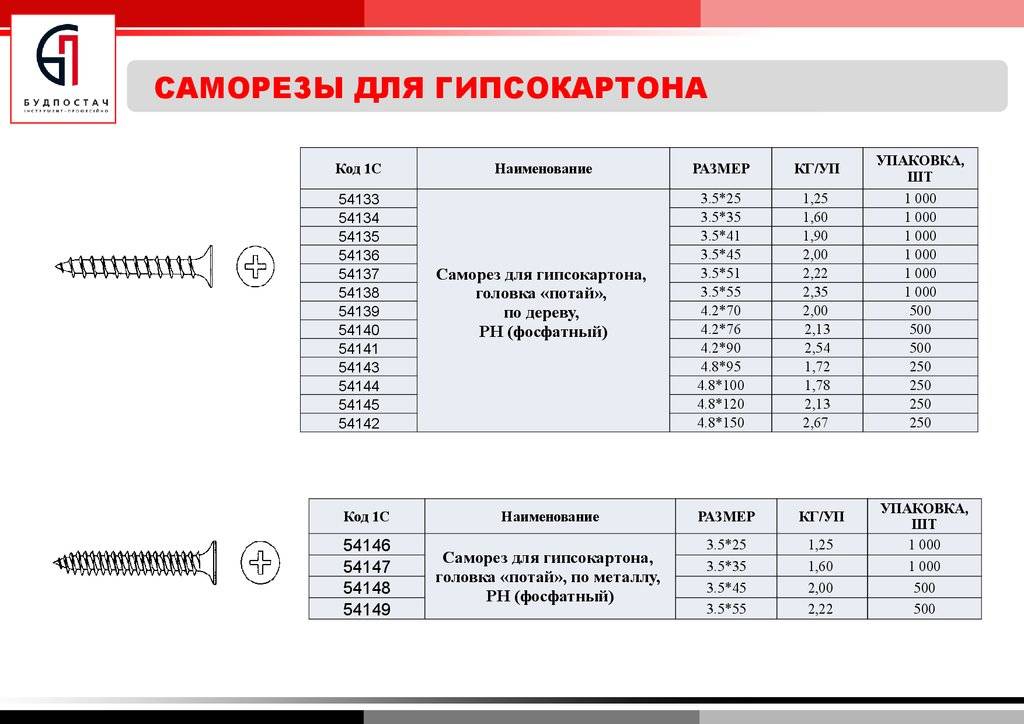

Саморезы для монтажа гипсокартона
РЕМОНТ И ОТДЕЛКА В УЛЬЯНОВСКЕ – https://www.youtube.com/user/themostfamousMASTER Часто встречающаяся проблема при монтаже ГКЛ…
Шуруп с пресшайбой
Среди мастеров есть такие названия шурупов как “семечки”, “клопики”. Они имеют маленькие размеры, применяются для фиксации профилей друг к другу и являются самыми популярными.
Саморез по ГКЛ покрыт либо оцинковкой, либо оксидированным покрытием. Несмотря на различные наконечники функциональность у крепежей одинаковая. Для того чтобы монтировать эти саморезы предварительная подготовка не требуется. Они легко монтируются при помощи шуруповерта или дрели. Тонкий наконечник быстро проделывает отверстие и путем небольшого надавливания на шуруп он плотно фиксируется в профиле.
Для экономии шурупов и быстрого монтажа используйте просекатель профиля.
С его помощью таких саморезов производится прочная фиксация профиля к обрешетке или же фиксация металлических подвесов. Работать с шурупом разрешается без предварительного сверления отверстий. Тонкий кончик пробивает основание материала, а шляпки плотно фиксирует прикручиваемые элементы. Самый популярный размеры самореза для фиксации конструкции и обычных профилей длиной 13- 16мм.
Саморез обычный с прессшайбой

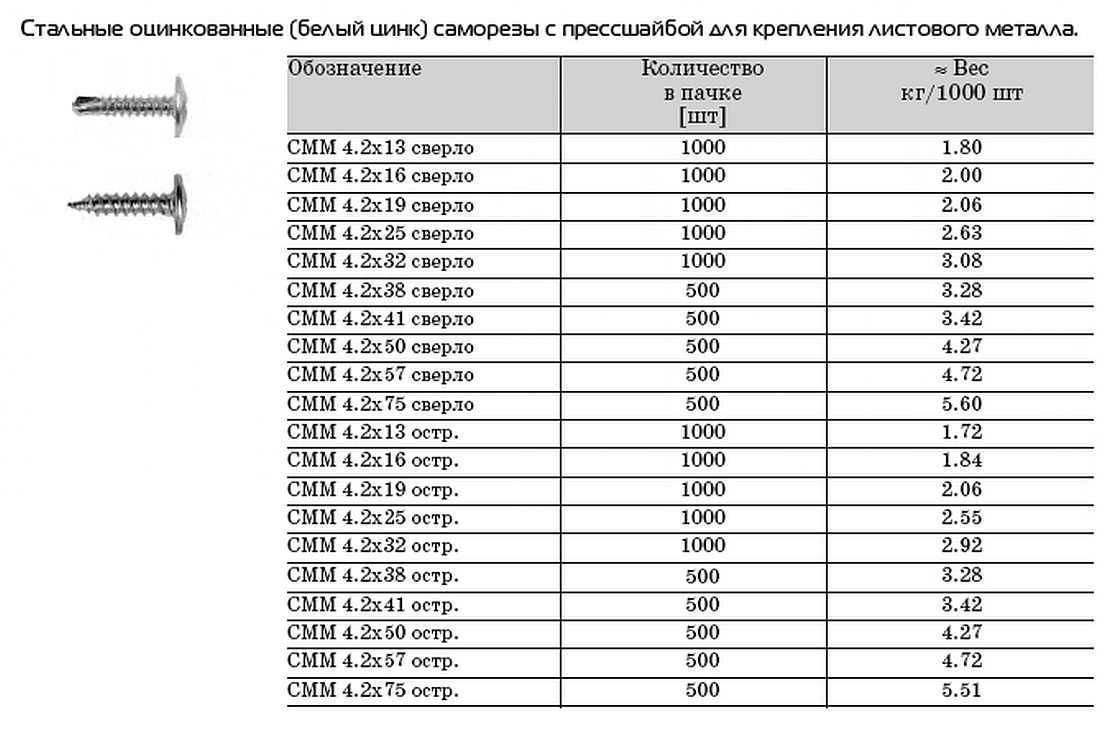

Саморез со сверлом с пресшайбойРазмеры, количество и вес
Фосфатированные конусообразные шурупы
Отличительные особенности головки:
- Если соскакивает инструмент о головку шурупа поранится невозможно – она закругленная;
- Удобно прижимать саморез во время монтажа отверткой или шуруповертом;
- С такой готовкой в некоторых случаях возможно использование шайбы, прокладки;
- Цилиндрическая форма гарантирует надежную фиксацию.
Дюбель гвозди для крепления профиля к бетонным стенам, потолкам
Крепежи предназначенные для крепления профиля к кирпичной, бетонной стене. Используются специальные саморезы с винтовой нарезкой в комплекте с дюбелем. Нарезные винты выполнены из прочной стали и покрыты средствами, которые защищают металл от коррозии. На шляпке ударного винта есть крестообразный рисунок, который позволяет сделать монтаж (демонтаж) крепежа. Дюбель имеет распорную часть, фиксирующую элемент в стене (потолке) при завинчивании туда самореза. Предохранительная часть дюбеля не дает возможности преждевременно сработать распорной части во время монтажа. Использование дюбель гвоздей позволяет ускорить монтаж. Отверстие сверлится перфоратором, (буром М6) прям через профиль вбивается дюбель.
Подразделяются по виду шляпки
Саморезы с дюбелями для бетонной поверхности производятся 2 типов: потайная шляпка, грибовидная форма. Грибовидная шляпка отличается увеличенным воротником, что дает возможность увеличить площадь прикрепляемых элементов. Потайная шляпка при монтаже полностью заходит в материал и не торчит на поверхности. Это дает возможность проводить дополнительные работы.
На строительном рынке саморезы для крепления профиля к бетонной (кирпичной) поверхности предлагаются упакованными в пачки.
| Наименование | Количество штук в пачке, шт. |
| Ударный шуруп 6*40 грибовидная шляпка | 100, 200 |
| Ударный шуруп 6*60 грибовидная шляпка | 100 |
| Ударный шуруп 6*60 потайная шляпка | 100 |
| Ударный шуруп 6*80 потайная шляпка | 100 |
| Ударный шуруп 8*60 потайная шляпка | 100 |
| Ударный шуруп 8*80 потайная шляпка | 50 |
| Ударный шуруп 8*100 потайная шляпка | 50 |
| Ударный шуруп 8*120 потайная шляпка | 50 |
Для бетонной стены используют дюбеля 6*40. Данный вид крепежа прочно фиксирует направляющие профили к основанию, на которые ложится большая нагрузка всего металлического каркаса.
Саморез с дюбелем грибовидная шляпкой 6*40
Как выбрать и закрепить?
При самостоятельном обустройстве домашнего интерьера следует заранее определиться какими саморезами крепить гипсокартон прямо к стене.
Рекомендуется заранее рассчитать количество крепежных деталей, при этом стоит предварительно замерить площадь ГКЛ. Во избежание дополнительных переплат большинство продавцов строительного рынка расфасовывают отдельные партии саморезов в промышленные упаковки по сотням и тысячи штук. А также чаще всего строительный рынок предлагает купить партию саморезов на развес. При этом возникают трудности с расчетом на 1 м². Для устранения недоразумений можно поинтересоваться у продавца о примерном количестве крепежных элементов в единице веса.
Для вычисления точного числа саморезов требуются следующие параметры:
- расстояние двух креплений относительно друг друга;
- вид листа гипсокартона;
- материал профиля;
- площадь помещения или той его части, где производятся работы.
Процесс установки саморезов состоит из нескольких этапов.
- Перед началом работ следует наметить места установки саморезов. Для качественной работы опытные строители рекомендуют на отметках просверлить тонким сверлом углубления до 2 мм. Это устранит риск расшатывания самореза посредством плотного закручивания в материал.
- Для удобства лучше использовать шуруповерт, имеющий обратное направление вращения, особенно при потолочной облицовке. При креплении ГКЛ на стену нужно стараться держать инструмент и саморез максимально горизонтально. Любое искажение обеспечивает шаткость конструкции.
- Шляпка самореза должна располагаться на уровне с поверхностью гипсокартона или на глубине до 1 мм. Облегчить ситуацию поможет маркировка сверла на шуруповерте.
- При неудачном креплении нельзя делать новое отверстие в пределах 5 см от неправильного.
- Саморез начинают вкручивать при быстром вращении шуруповерта. Когда крепежный элемент входит в гипс, скорость сверла сбрасывают до минимальной.
Однако при установке расход саморезов может неожиданно возрасти вследствие покупки бракованных изделий
Чтобы избежать неприятных последствий, стоит обращать внимание при покупке на несколько деталей
- Цвет. Саморезы обладают ровным черным или серовато-черным оттенком, аналогичным для каждого изделия в партии. Такой цветовой градиент свидетельствует о качественном антикоррозийном покрытии технологией оксидирования или фосфатирования. При отсутствии защитного слоя в условиях повышенной влажности саморезы быстро покроются ржавчиной.
- Углубление под шлиц должно располагаться в центре шляпки, соблюдая четкое направление вверх. Некачественный шлиц не позволит правильно закрутить саморез в гипсокартон.
- Внешний вид. Изделия в партии должны сохранять одинаковую форму и параметры размеров. Даже гнутые элементы свидетельствуют о бракованной партии, они изготовлены с нарушениями на этапе производства. Некачественная продукция не имеет маркировки на шляпке. Наличие букв означает, что производитель вышел на рынок открыто и полностью несет ответственность за качество выпускаемого продукта.
Для работы с ГКЛ подходят обычные саморезы, которые полностью входят в лист. Отличия начинаются с геометрического углубления в шляпке. Определяют крестообразный, прямой и шестигранный вырез.
Саморезы, имеющие сложный шлиц, более востребованы на рынке, так как шляпка не поддается повреждениям. При необходимости их легче выкрутить.
Если на гипсокартон требуется подвесить массивную конструкцию, лучше использовать крепление «бабочка». Данный тип крепления способен выдержать нагрузку до 30 кг. Крепеж состоит из дюбеля-самореза с пластиковым сердечником. При вкручивании элемента дюбель легко входит в гипс, заставляя уплотнитель из пластика складываться, прижимаясь к гипсокартону с задней стороны. Установка «бабочки» начинается со сверления отверстия диаметром, соответствующим окружности стержня самореза. Длина отверстия должна превышать длину дюбеля на 5 мм. Перед вставкой самореза необходимо убрать пыль.
Виды крепления гипсокартона
Легкость работы с материалом не должна ввести в заблуждение, и важно помнить, что от того, какое крепление применяется, зависит, как долго будет служить та или иная конструкция. Принимая решение, какие взять крепежные материалы для ГКЛ, нужно учитывать их размеры и какими способами будет осуществляться крепление
Их можно применять для крепления на дюбели несущих элементов каркаса, на который собираются устанавливать гипсокартонную конструкцию. В свою очередь, металлический профиль каркаса тоже нуждается в фиксации. Для этого нужно выбрать винты с плоской головкой. Такими же саморезами под гипсокартон с потайной головкой крепят листы к металлическому профилю. Выбирая крепеж, надо знать, как его правильно использовать. Чтобы подшить одинарный лист ГКЛ к профилю, нужны саморезы по металлу длиной не более 25 мм. Двойной лист фиксируют уже более длинными самонарезающими винтами – от 35 мм длиной. Наиболее часто используются крепежные элементы со следующей маркировкой:
Виды саморезов для профилей.
- Саморез TN25 (3,5х25 мм), имеющий защитное антикоррозийное покрытие и использующийся для соединения с профилем. Его можно практически полностью вкрутить в каркас через лист ГКЛ.
- Саморезы TN25 (3,5х45 мм), какие используются для закрепления подвесов к направляющим профилям. Их можно использовать для обшивки каркаса гипсокартоном в два слоя или для установки на деревянную конструкцию.
- TEX9.5 (3,5х9,5 мм) имеют конец, напоминающий сверло. Чаще всего их применяют для соединения металлических деталей каркаса. Эти саморезы способны пройти сквозь профиль толщиной до 3 мм. Дополнительных отверстий для такого крепежа сверлить не нужно, его можно сразу закручивать.
Чтобы определить, какое количество метизов понадобится, нужно учесть, что шаг несущих элементов каркаса не превышает 0,6 м. А листы ГКЛ нужно крепить к каркасу шагом 0,2-0,25 м. Таким образом, на 1 кв. м гипсокартона нужно использовать от 13 до 18 штук саморезов. При монтаже ГКЛ на несущий профиль устанавливают подвесы-кронштейны. Чтобы подсчитать, какое количество крепежных элементов понадобится для этого, необходимо учитывать, что на одно крепление нужны 4 элемента, по 2 на каждой стороне. Это обязательное условие правильного монтажа. Использовать нужно только винты с плоской головкой, чтобы соединение было максимально надежным
И еще одно важное требование: брать надо крепления, длина которых не менее, чем на 10 мм больше толщины соединения
Немного о шлицах
Если в ходу будут разные виды крепежа — по дереву, металлу, со сверлом или без — настоятельно рекомендую при их покупке обратить внимание, чтобы головки у них по возможности были если не одной и той же, то хотя бы схожей конфигурации. Как говорится, безобразно, зато единообразно
Другое дело — шлицы на этих головках. Если изначально упустить этот момент, то в процессе работы придётся менять биту на шуруповёрте и терять зря время. Почему бы не взять весь крепёж под шлиц, скажем, Ph2 или Pz2? Между ними очень существенная разница, и вы это прочувствуете, пытаясь закручивать их битой не того размера или стандарта.
Саморезы для крепления профиля к дереву
Шурупы отличительны по длине, а также шагу сечения. Для крепления профиля к дереву применяются саморезы длиной 25мм. Данные шурупы разделены на 2 вида: фосфатировнные – черного цвета и универсальные желтого цвета. Оба вида шурупов имеют потайную головку с крестообразным рисунком для правильного монтажа крепежа. А также шаг резьбы – редкий.
Для монтажа шурупа нет необходимости делать дополнительные отверстия при помощи дрели. Они легко прокалывают поверхность и входят в основание, при этом происходит прочная фиксация.
Саморезы по дереву для фиксации гипсокартонного листа к каркасу или деревянной основе
В случае фиксации гипсокартона к деревянной обрешетке, следует применить специальные саморезы по дереву. У данных шурупов резьба широкая, это дает легкость закручивания и прочность фиксирования. Размеры применяемых шурупов различны. Но, чем мягче порода дерева, тем длиннее должен быть шуруп.
Монтаж самореза по дереву
В продаже шурупы могут быть в пачках и россыпью. Для вычисления на один направляющий профиль длиной 3 метра потребуется монтировать около 20 шт саморезов при таком расчете расстояния через 15- 20 см.
Предварительный расчет
На монтаж вертикальных конструкций чаще оставляют расстояние между крепежами 25 см. тогда при длине листа 250 см на одну сторону фиксации уйдет 10 саморезов. С учетом того, что между профилями каркасной части расстояние 60 см.
Соответственно, если под гипсокартоном располагаются три вертикальные стойки остова, то закручивают не менее 30 саморезов по длине.
Далее смотрят ширину используемого материала. Если лист 120 см, то делают мелкий шаг ~ 12 см. то есть, на верх, низ, середину пойдет еще около 10 единиц на каждый лаг.
Когда собирают потолочное сооружение, а между вертикалями каркасной конструкции оставляют 40 см, шаг монтажа составит 15 см с целью повышения прочности. При общей схеме вычислений понадобится более 100 саморезов на один лист ГКЛ. Соответственно, наличие второго слоя предполагает отдельный расчет саморезов для гипсокартона.
Сборка потолочной конструкции
Саморезы для металлических профилей
Саморезы для профиля гипсокартона, из-за маленьких размеров получили прозвища “клопы”, “блохи или “семечки”. Они имеют размеры: длина от 9,5 до 11 мм, диаметр от 3,5 до 3,9 мм. Форма головки – полусфера или полуцилиндр с крестообразным шлицом.
Если толщина металла не превышает 1.2 мм, то можно использовать саморез для профиля гипсокартона с заостренным концом, при большей толщине применяют шуруп со сверлом на конце. Такие винты успешно бурят отверстия в профиле, толщиной до 2 мм.
Крепежи для крепления каркаса к стене
Дюбель-гвоздь используется для крепления элементов каркаса конструкции к бетонной или кирпичной стене. Оптимальный размер: диаметр 6 мм, длина 37 мм.
Анкерный болт имеет то же назначение, что и дюбель-гвоздь, но применяется в тех случаях, когда необходимо добиться более прочного и выносливого крепления.
Саморезы по дереву используются для крепления каркаса конструкции к деревянным стенам.
Отличия саморезов для гипсокартона
Во время закупки крепежного материала можно столкнуться с проблемой – как выбрать саморезы для гипсокартона. Ведь современные строительные материалы изготавливаются с учетом мельчайших факторов. Чтобы решить эту проблему, нужно подробнее ознакомиться с техническими характеристиками крепежей. Классификация саморезов для гкл:
- По материалу скрепления бывают по дереву или по металлу. Их основное различие – шаг резьбы.
- По размеру. Каждый шуруп имеет свою маркировку, состоящую из двух чисел. Первое число означает диаметр винта, второе – длину стержня. Для гипсокартона в один слой применяют саморезы 3.5х25, в два слоя – 3.5х35.
- Форма головки винта может быть потайной, сферической или полусферической. Для крепления гкл используют шурупы с потайной головкой и крестообразным шлицом.
- Материал изготовления: бывают стальные, латунные и стальные с защитным покрытием (цинковое и фосфатное). Стальные – прочны, но подвержены коррозии. Латунные – стойки к коррозии, но имеют малую механическую прочность. Стальные с защитным покрытием – прочные и стойкие к коррозии.
Материал винта можно определить по цвету:
- Белые – это латунные или стальные оцинкованные.
- Желтые – оксидированные (нержавеющие).
- Черные – стальные закаленные.
Техника крепления гипсокартонной панели
- Все крепежные детали вкручивают строго вертикально во избежание растрескивания и разрушения материала.
- В профиль шуруп углубляют не менее чем на треть длины.
- Шляпка утапливается на глубину 1 – 1,5 мм.
- Если саморез входит под наклоном, необходимо его удалить, а новый вворачивать примерно на расстоянии 5 см от получившегося отверстия.
- Между каркасом и монтируемым полотнищем не должно быть мусора или посторонних предметов, это уменьшит надежность конструкции.
- Расстояние от кромки должно быть не менее 1 см, лучше 5 – 10 см для предотвращения разрушения и деформации полотна.
Виды и размеры профиля для возведения перегородок из гипсокартона
Виды саморезов
Саморез – это вид крепежного изделия, оснащенного плоской широкой головкой и резьбовым острым стержнем. Производятся в основном из стали, т. к. она максимально отвечает параметрам прочности и жесткости. Для производства используются следующие виды стали:
- Легированная;
- Нержавеющая;
- Иногда латунь. Этот сплав отлично противостоит коррозии и поэтому часто применяется для уличных работ или установки гипсокартона в условиях повышенной влажности (бане, ванной, кухне).
Также отдельно нужно выделить саморезы, которые покрываются укрепляющими соединениями. В большинстве случаев дюбеля и самозавинчивающиеся шурупы для утепления оцинковывают, так они лучше сопротивляются агрессивным внешним факторам. Крепежные элементы для каркаса покрывают фосфатами или оксидами, они окрашиваются в черный цвет и известны отличными показателями жесткости.
Саморезы для профиля гипсокартона можно легко крепить своими руками, для их установки не требуется использовать специальные инструменты. Но, конечно, процесс монтажа проходит гораздо быстрее при работе с шуруповертом. Главное – правильно выбрать крепежи. Для деревянного и металлического каркаса необходимы разные детали. Для древесины они преимущественно короче – до 24 мм, в то же время для металлического основания саморезы до 32 мм. Но этого показателя длины не всегда достаточно для установки отдельных листов. К примеру, если на каркас требуется установить картон в два уровня, то нужно выбирать между показателями длины 33–35 мм.
Для того чтоб вкручивать винты было максимально легко, их производят с различной частотой резьбы. Также ключевым показателем является толщина стержня. В среднем этот параметр может варьироваться от 0,6 до 0,8 мм.
Для крепления саморезов к гипсокартону используются особенные виды – с головками рожкового типа
Они при монтаже утопают в поверхности, что позволяет обеспечить ровность исходного покрытия, это очень важно для правильной дальнейшей финишной обработки покрытия
Видео: как правильно закрутить саморез в гипсокартон
Как рассчитать количество крепежа
Перед началом работ необходимо приобрести материал и крепеж. Чтобы определиться с его количеством, рекомендуется составить подробную схему будущей конструкции. Указать потребуется количество профилей и точки крепления элементов каркаса, а также места фиксации листов при его обшивке. Этот способ наиболее трудоемкий.
Проще будет использовать специальную таблицу от крупного производителя гипсокартона, в которой указывается количество материала и расходников на 1 м2 покрытия из ГКЛ.
Самый быстрый и простой способ заключается в использовании онлайн калькулятора. Зная основные параметры конструкции можно рассчитать количество материала для перегородки, потолка или обшивки стен.
Подсчет количества материала с помощью онлайн калькулятора
Быстро рассчитать необходимое количество материала для изготовления гипсокартонной конструкции можно с помощью онлайн калькулятора. Они в большом количестве представлены в интернете в свободном доступе. Интерфейс программы интуитивно понятен и прост. Пользователю достаточно ввести информацию об основных параметрах конструкции в соответствующее окно и калькулятор сразу выдаст расчет. Помимо количества крепежа в штуках, программа скажет, сколько необходимо приобрести листов гипсокартона, профилей ПН и ПС, шпаклевки, армосетки, грунтовки и утеплителя.
Интерфейс стандартного калькулятора для расчета гипсокартонной конструкции
От качества и правильно выбранного для той или иной конструкции вида крепежа зависит прочность, надежность и долговечность конструкции из ГКЛ.
Подсчет нужного количества метизов
Есть несколько способов рассчитать необходимое количество метизов:
- Нарисовать подробную схему каркаса, а затем подсчитать количество саморезов для его сборки и для крепления ГКЛ.
- Воспользоваться таблицами по методике «Кнауф»: в них дается расход всех комплектующих на 1 м2 гипсокартонного покрытия.
- Использовать онлайн-калькулятор.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Монтаж точечных светильников в гипсокартон
Таблица примерного расхода метизов для облицовки стены в один слой:
| Наименование | Количество на 1 кв. м |
| Дюбель-гвозди | 1,6 |
| Саморезы для соединения профилей | 2,7 |
| Саморезы для крепления ГКЛ | 17 |
Для перегородки с креплением гипсокартона в 1 слой:
| Наименование | Количество на 1 кв. м |
| Саморезы для ГКЛ | 34 |
| Дюбель-гвозди | 1,6 |
Для подвесного потолка:
| Наименование | Количество на 1 кв. м |
| Шуруп LN 3,5 х 9 мм | 1,4 |
| Саморезы для ГКЛ | 23 |
| Дюбель для крепления профилей ПН 28/27 | 0,7 |
| Дюбель анкерный | 0,7 |
Саморезы для соединение профилей и подвесов
Разберемся какие саморезы нужны для профиля? Шурупы по металлу разделяются на 2 вида. Каждый отличен по своим техническим возможностями и предназначен выполнять определенные функции.
Разница использования шурупов
Шуруп с пресшайбой
Среди мастеров есть такие названия шурупов как «семечки», «клопики». Они имеют маленькие размеры, применяются для фиксации профилей друг к другу и являются самыми популярными.
Саморез по ГКЛ покрыт либо оцинковкой, либо оксидированным покрытием. Несмотря на различные наконечники функциональность у крепежей одинаковая. Для того чтобы монтировать эти саморезы предварительная подготовка не требуется. Они легко монтируются при помощи шуруповерта или дрели. Тонкий наконечник быстро проделывает отверстие и путем небольшого надавливания на шуруп он плотно фиксируется в профиле.
Для экономии шурупов и быстрого монтажа используйте просекатель профиля.
С его помощью таких саморезов производится прочная фиксация профиля к обрешетке или же фиксация металлических подвесов. Работать с шурупом разрешается без предварительного сверления отверстий. Тонкий кончик пробивает основание материала, а шляпки плотно фиксирует прикручиваемые элементы. Самый популярный размеры самореза для фиксации конструкции и обычных профилей длиной 13- 16мм.
Саморез обычный с прессшайбой
Саморез со сверлом с пресшайбой
Размеры, количество и вес
Фосфатированные конусообразные шурупы
Фосфатированный саморез с цилиндрической головкой(клопик)
Отличительные особенности головки:
- Если соскакивает инструмент о головку шурупа поранится невозможно – она закругленная;
- Удобно прижимать саморез во время монтажа отверткой или шуруповертом;
- С такой готовкой в некоторых случаях возможно использование шайбы, прокладки;
- Цилиндрическая форма гарантирует надежную фиксацию.
