Калькулятор расчёта толщины утепления ската кровли

Утепление потолка с холодной крышей

Если чердак не используется в холодное время года, то утепляют только чердачное перекрытие, оставляя кровлю без изоляции.

Если на чердаке нет жилой комнаты, то теплоизоляция перекрытия позволит отапливать только те помещения, которые используются Источник chudopol.ru

Слой утеплителя при теплоизоляции чердачного перекрытия кладут поверх самого перекрытия и закрывает, в том числе, торцы стен. Если расположить изоляционный слой внутри, стены потолка все равно будут отдавать тепло наружу.

Такой способ утепления существенно упрощает монтажные работы. Ведь укладка на ровную поверхность под крышей выполняется легче, чем закрепление материала на скатах.

Необходимые данные для расчета

Чтобы правильно рассчитать утеплитель на свой каркасный дом необходимо найти показатель передачи теплопроводности Rp. Это число станет главным в последующих расчетах.

Для каждой области Rp свой, его высчитывают, исходя из средних показателей температуры в регионе или отдельном городе. Чем ниже показатель — тем теплее регион.

Пример: дом должен быть построен в городе Сочи, архитектор выбрал минеральную вату, как наполнитель. Подставляем данные в формулу:

  1. Rp = толщина стены / коэф.теплопров. Вт/(м·°C);
  2. 1,79 = толщина стены / 0,043 Вт/(м·°C);
  3. Толщина стены = 1, 79 * 0,043 = 0,079(м).

Таким образом, толщина стены должна составлять 80 мм. В продаже присутствуют блоки по 50мм толщиной, потому необходимо произвести округление в большую сторону.

Итак, толщина уплотнителя будет равна 100мм, а значит, укладывать утеплитель в стену необходимо в два слоя. Отсюда начинается следующий этап подсчета: общее количество материалов.

Калькулятор для расчета сэндвич- панелей

Если вам необходимо рассчитать сэндвич панели, требуемые для строительства определенного здания, то сделать это также можно онлайн, при помощи бесплатных калькуляторов. Вполне удобным и эффективным считается сервис Теплант, который предлагает пользователю функцию онлайн-калькулятора для примерного расчета размеров сэндвич панелей https://teplant.ru/calculate/ и других параметров (количество панелей и прочих элементов, расходных материалов). Это универсальный сервис, при помощи которого вы легко сможете рассчитать как стеновые сэндвич панели, так и кровельные сэндвич панели. Для расчета необходимо указать тип кровли здания, его габариты, выбрать цвет панелей и их вид (стеновые, кровельные).

Программа определит количество материала, крепежных и фасонных элементов, а также рассчитает их стоимость.

Выбор материала

Кратко рассмотрим наиболее популярные теплоизолирующие материалы. Выбор оптимального материала позволит облегчить дом, снизить затраты на строительство.

Минеральная вата

Листы из минеральной ваты являются самым старым и проверенным материалом для утепления стен жилого дома. Однако при укладке строители могут столкнуться с рядом проблем, которые позже повлияют на общее состояние дома.

Минеральная вата обеспечивает неплохую теплозащиту, однако в течение времени ее свойства могут заметно ухудшиться. Дело в том, что через 3-6 лет использования вата «падает» – из-за влаги, перепада температур и других факторов плотность ваты в определенных местах стены может упасть, а значит, повысится теплоотдача. При укладке листов минваты стоит знать, что своевременный ремонт дома — замена дефектных или испорченных листов — необходима.

Базальтовый наполнитель

Материал с лучшими параметрами, однако большей ценой. Проблемы этого материала заключаются только в укладке и нарезке материала перед установкой в монтажный каркас. Строительная бригада может потребовать закупки монтажной пены или другого вида наполнителя для заделки щелей. Также базальтовый наполнитель, как и минвата, требует специальной защиты дыхательных путей и кожи.

Пенопласт

Материал с плохими показателями термозащиты. Дешевый пенопласт хорошо подходит для финишной отделки внешней стены дома, однако в качестве полноценной панели для каркасного дома подходит плохо. Исключение — дома, которые строятся в теплых широтах, где зимы не слишком холодные. К положительным качествам пенопласта можно отнести дешевизну, простоту монтажа и укладки, наличие пенопласта большой плотности, который неплохо подойдет в качестве наполнителя тонких стен каркасных домов.

Практический расчет утеплителя кровли

Как показывает практика, крайне редкие случаи, когда толщина данного утеплителя измеряется при использовании каких-то формул. Это обосновывается тем, что могут влиять многие ситуации, которые вносят серьезные коррективы в данные параметры. Отличным примером будет средняя полоса Российской Федерации, где нужно укладывать минвату оптимальной плотности при толщине около 20 сантиметров. Можно, конечно, использовать альтернативу в виде пенопласта. Его толщина в подобном случае равна 10 сантиметрам.

Подход данного типа не подразумевает собой какую-то особую точность, но он есть. Довольно много производителей выпускают данный теплоизоляционный материал с толщиной около 50 миллиметров. Абсолютно все значения, которые были получены, основаны на нормативной документации. Причем, в данном случае показатели практически всегда попадают в необходимые нормы. Путь расчетов предполагает работу материалов утепляющего формата в условиях приближенных к максимальной жесткости. Такое приспособление может выдерживать несколько дней в условиях максимально отрицательной температуры. Стоит отметить, что как показывает практика, условия для реальной эксплуатации всегда являются боле мягкими, чем предполагается. Все растраты на утепление будут в полной мере оправданы  снижением растрат на отопление.

Бывают такие варианты, когда дом сооружается с нуля по проекту. В таком случае определить необходимую толщину данного теплоизоляционного материала крайне просто. Здесь достаточно рассчитать или принять на свой страх и риск ориентировочное значение. Далее, учитывая полученный результат, будет основываться конструкция кровли (сечение стропил, расстояние между ними, наличие продухов и дополнительной обрешетки).

В процессе монтажа утеплительного материала важно, чтобы было пространство между стропилами, чтобы туда вставлялся утеплительный материал. Если вы соорудили дом с недостаточным расстоянием между стропилами, то могут возникнуть определенные негативные ситуации

Есть также вариант с применением дополнительных брусков 50мм х 50мм. Их нужно дорастить в доль стропил, а также по горизонтали с шагом в 60см по центрам. Таким методом вы сможете качественно утеплить вашу кровлю.

Самый простой расчёт количества утеплителя на крышу

Чтобы произвести расчет необходимого количества материала, важно помнить о правилах его монтажа. Грамотное утепление мансардной крыши изнутри подразумевает, что утеплитель укладывается между стропилами враспор, то есть ширина материала должна быть ровна шагу стропильных ног

Гораздо проще заранее, на момент проектирования и возведения стропильных ферм определиться с маркой утеплителя и его размерами. Стандартные размеры плиты составляют 120 см*60 см*10 см, что особенно удобно при стандартном шаге стропил в 62 см по центрам. В этом случае нет необходимости подрезать плиты.

  Как утеплить односкатную крышу изнутри?

Для расчета необходимого числа плит необходимо определить, сколько ляжет вдоль и поперек. Для этого необходимо учитывать длину ската крыши и количество промежутков между стропилами.

Пример расчета толщины утеплителя

Давайте проанализируем утепление крыши в городах с самыми высокими и самыми низкими требованиями к сопротивлению теплопередачи покрытия. В нашей таблице это Новосибирск (5,59) и Грозный (3,73).

Возьмем для примера минеральную вату со средним коэффициентом теплопроводности 0,035 Вт/(м · °С). Подставив это значение в формулу, получим толщину утеплителя 0,190 м для Новосибирска и 0,125 м для Грозного. Если для сравнения подсчитать требуемую толщину самого эффективного утеплителя на строительном рынке – полиизоцианурата (PIR), чей коэффициент теплопроводности составляет всего 0,022 Вт/(м · °С), то для Новосибирска мы получим значение 0,119 м, а для Грозного – всего 0,079 м.

Более тонкий расчет

Справочное значение сопротивления теплопередаче, в строгом смысле, относится не к слою утеплителя, а к конструкции целиком. Свой вклад в сопротивление утечке тепла вносят все слои кровельного «пирога». Некоторыми из них можно пренебречь, а некоторыми – не стоит.

Так, финишное покрытие кровли можно не принимать в расчет, так как оно отделено от остальной конструкции вентзазором. А вот к отделочному материалу потолка нужно присмотреться повнимательней. Потолок часто зашивают древесными или древесно-стружечными материалами, которые имеют неплохие теплоизоляционные свойства. Их можно тоже включить в расчеты.

αут = αмат.1 + αмат.2

Рассмотрим случай, когда потолок мансарды подшит древесно-стружечной плитой толщиной 15 мм. Коэффициент теплопроводности этого материала, согласно справочным данным равен 0,15 Вт/(м · °С).

Подставим эти данные в формулу и найдем значение R. Так мы найдем вклад этого слоя в общее сопротивление теплопотерям.

0,015 = (R – 0,16) · 0,15R = 0,26 м2 · °С/Вт

Теперь повторим наши расчеты для Новосибирска и Грозного, но с учетом теплоизолирующих свойств обшивки.

αут = (5,59 – 0,26 – 0,16) · 0,035 = 0,181 м (Новосибирск)αут = (3,73 – 0,26 – 0,16) · 0,035 = 0,116 м (Грозный).

Результаты показывают, что обшивка потолка мансарды древесно-стружечной плитой уменьшила расчетную толщину утеплителя меньше чем на 1 сантиметр. В большинстве случаев этой величиной можно пренебречь.

Минеральная вата — плотность и толщина минваты

Минеральная вата является едва ли не самым распространенным утеплителем для мансардных крыш вследствие своей низкой стоимости и хороших теплоизоляционных качеств. Помимо этого, плюсами данного материала являются также огнестойкость, хорошая воздухопроницаемость и малая гигроскопичность. С другой стороны, теплоизоляционные характеристики минеральной ваты значительно снижаются при намокании, что делает обязательным обустройство для неё водоизоляционной и пароизоляционной мембран.

Минеральная вата имеет несколько разновидностей:

  • стекловата;
  • шлаковата;
  • базальтовая, или каменная вата.

Стекловата изготавливается из тончайших волокон стекла толщиной в 5-15 микрон и длиной в 15-50 миллиметров

Имеет упругую и прочную структуру, и требует большой осторожности в работе: во избежание раздражения, при ее укладке надевают защитный костюм, перчатки, очки и респиратор. Устойчива к воздействию температур от минус 60 до плюс 450-500 °C

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Неутепленные внешние стены – это большие теплопотери и невозможность поддержания в жилых помещениях комфортного микроклимата. Оптимальный вариант – монтировать термоизоляцию со стороны улицы. Однако, в ряде ситуаций утепление снаружи просто невозможно, и приходится прибегать к внутренним работам.

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

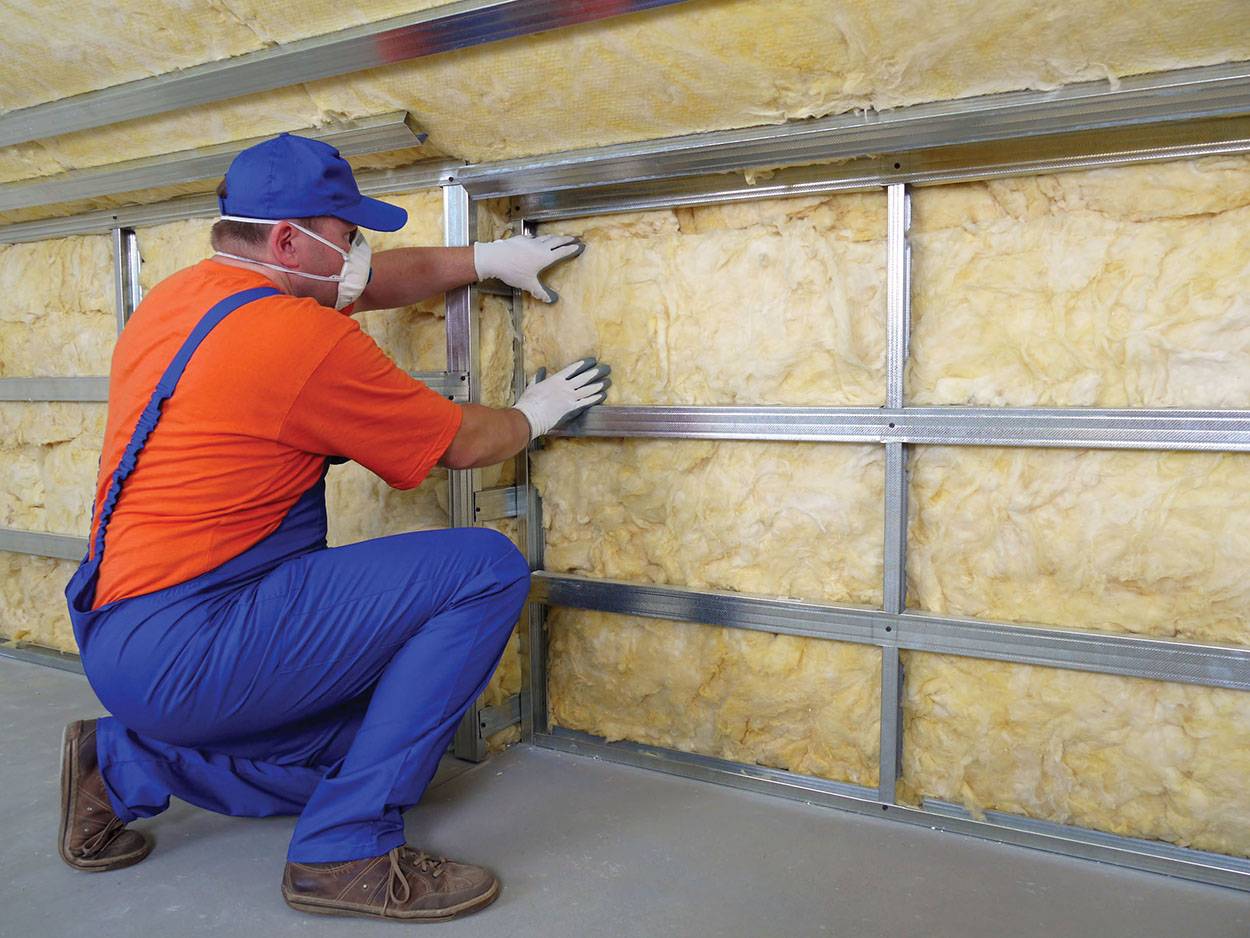

Если обстоятельства вынуждают применять утепление изнутри, то часто используют качественную минеральную вату, которую затем облицовывают одним-двумя слоями гипсокартона. В подобной схеме немало «подводных камней», и если уж приходится к ней прибегать, то следует выполнять термоизоляцию на основании проведенных расчетов, чтобы не получить больше вреда, нежели пользы. Помощь в вычислениях окажет предлагаемый калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон».

минеральная вата

Об основных нюансах проведения расчета будет сказано ниже.

Калькулятор расчета толщины внутреннего утепления «минвата + гипсокартон»

Пояснения по проведению расчетов

Чтобы стена могла считаться полноценно утепленной, ее суммарное термическое сопротивление должно быть не ниже установленного нормированного значения. Это параметр определяется действующими СНиП, а для облегчения поиска требуемого значения ля своего региона проживания – можно воспользоваться следующей картой-схемой (в данном случае берутся показатели «для стен», которые отмечены фиолетовыми цифрами).

Карта-схема для определения нормированного значения сопротивления теплопередаче по климатическим регионам России Эта характеристика складывается из термических сопротивлений каждого из слоев конструкции стены:

1 – Сама стена;

2 – Слой внешнего утепления (если есть).

3 – Слой внутреннего утепления (который и будет рассчитываться калькулятором).

4 – Слой внешней отделки стены — если он оказывает влияние на ее теплотехнические характеристики. Отделка, выполненная по технологии вентилируемого фасада, в расчет не принимается.

5 – Внутренняя отделка – в данном случае по исходному заданию это один или два слоя гипсокартона.

  • Для каждого слоя определяющими параметрами являются толщина (ее необходимо вносить в калькулятор пользователю) и коэффициент теплопроводности материала (уже учтен в программе вычисления).
  • Внешние слои утепления или отделки – необязательны, их может и не быть – калькулятор предусматривает возможность такого выбора.
  • Для внутреннего утеплителя в программе заложен коэффициент теплопроводности, равный 0,04 Вт/м׺С, свойственный большинству качественных марок базальтовой или стекловаты.
  • Толщина стенового гипсокартона принимается 12.5 мм.

При внутреннем утеплении внешних стен необходимо стремиться минимизировать толщину термоизоляционного материала. Это, во-первых, дает экономию пространства в помещении, а во-вторых, излишнее утепление бывает даже вредным.

Если расчет показывает отрицательное значение, то утепления изнутри и вовсе не требуется. Возможно, причина дискомфорта кроется в другом – неправильный расчет системы отопления, большие теплопотери через пол и потолок или через некачественные окна и двери. Одним словом, есть о чем задуматься.

Зачем нужно проводить расчеты

Понятие расчета крыши дома включает в себя нахождение высоты, общей площади, угла наклона и определение объема необходимых стройматериалов для закупки. Это позволит не только грамотно составить проектную документацию, но также сэкономить на закупке и транспортировке кровельного покрытия.

Схема расчета напрямую зависит от архитектурных особенностей самого здания. Например, совмещенные плоские крыши зачастую можно встретить на хозяйственных постройках, и рассчитать их площадь сможет даже учащийся средней школы. Другое дело – двускатные, шатровые, четырехскатные, вальмовые и другие типы, для каждого из которых существует индивидуальная методика.

Для строительства большей части жилых частных домов применяют обычные двускатные кровли, справиться с которыми намного легче, чем произвести расчет площади вальмовой крыши. По этой причине в нашей статье мы будем рассматривать в основном этот тип.

Определение площади крыши нужно еще и для того, чтобы узнать, способна ли конструкция выдержать вес кровельного пирога и финишного покрытия в особенности. При этом учитываются также климатические особенности местности – ветровая нагрузка, вес осадков и их количество.

Для правильного расчета нужно учитывать следующее:

  1. Расстояние в погонных метрах от низа конька до края карниза.
  2. Наличие свесов, парапетов, других дополнительных элементов (дымохода, вентиляции, мансардных окон и т.д.).
  3. Характеристики кровельного материала (при использовании рулонных изделий и черепицы скаты становятся короче на 70 см).

Полезный совет: Прежде чем приступить к работе условно разбейте всю площадь кровли на несколько секторов в виде простых геометрических фигур. Провести расчет для каждой фигуры проще, чем сразу для всей крыши. После нахождения площади скатов надо определить угол наклона, а затем умножить все элементы на косинус полученного угла.

Видео описание

Стоит ли верить онлайн калькуляторам, смотрите в видеоролике:

Калькулятор помогает оценить стоимость работ Источник www.strojmag.ua

С помощью калькулятора можно рассчитать количество кирпичей для кладки, стоимость отделки, зависимость расхода утеплителя от ширины материала, и многие другие параметры.

Важно помнить, что калькулятор не дает точных цифр, которые можно использовать при проектировании или закупке материалов. Он лишь помогает понять принцип расчетов и определиться, сколько будет стоить одна и та же работа с использованием различных материалов или проектов

Полноценные строительные расчеты могут выполнять только квалифицированные специалисты.

Выбор материала

Кратко рассмотрим наиболее популярные теплоизолирующие материалы. Выбор оптимального материала позволит облегчить дом, снизить затраты на строительство.

Минеральная вата

Листы из минеральной ваты являются самым старым и проверенным материалом для утепления стен жилого дома. Однако при укладке строители могут столкнуться с рядом проблем, которые позже повлияют на общее состояние дома.

Минеральная вата обеспечивает неплохую теплозащиту, однако в течение времени ее свойства могут заметно ухудшиться. Дело в том, что через 3-6 лет использования вата «падает» – из-за влаги, перепада температур и других факторов плотность ваты в определенных местах стены может упасть, а значит, повысится теплоотдача. При укладке листов минваты стоит знать, что своевременный ремонт дома — замена дефектных или испорченных листов — необходима.

Базальтовый наполнитель

Материал с лучшими параметрами, однако большей ценой. Проблемы этого материала заключаются только в укладке и нарезке материала перед установкой в монтажный каркас. Строительная бригада может потребовать закупки монтажной пены или другого вида наполнителя для заделки щелей. Также базальтовый наполнитель, как и минвата, требует специальной защиты дыхательных путей и кожи.

Пенопласт

Материал с плохими показателями термозащиты. Дешевый пенопласт хорошо подходит для финишной отделки внешней стены дома, однако в качестве полноценной панели для каркасного дома подходит плохо. Исключение — дома, которые строятся в теплых широтах, где зимы не слишком холодные. К положительным качествам пенопласта можно отнести дешевизну, простоту монтажа и укладки, наличие пенопласта большой плотности, который неплохо подойдет в качестве наполнителя тонких стен каркасных домов.

Как рассчитать количество материала

Теплый воздух поднимается вверх, поэтому крыша должна задерживать большую его часть — утеплитель должен быть толще Теплоизоляция крыши повышает комфорт и микроклимат в помещении. Также утепление улучшает термическое сопротивление конструкции, уменьшает тепловые потери. Теплоизоляция не нагревает строение, а лишь сохраняет тепло внутри дома

Поэтому важно рассчитать, сколько слоев утеплителя нужно для крыши, какая ширина нужна и какой купить материал

Все расчетные работы проводятся еще на этапе проектирования. Нужно учесть индивидуальные особенности строения, климатические условия, характеристики теплоизолятора и назначение комнат. Заранее производятся расчеты с учетом типа крыши и ее размеров.

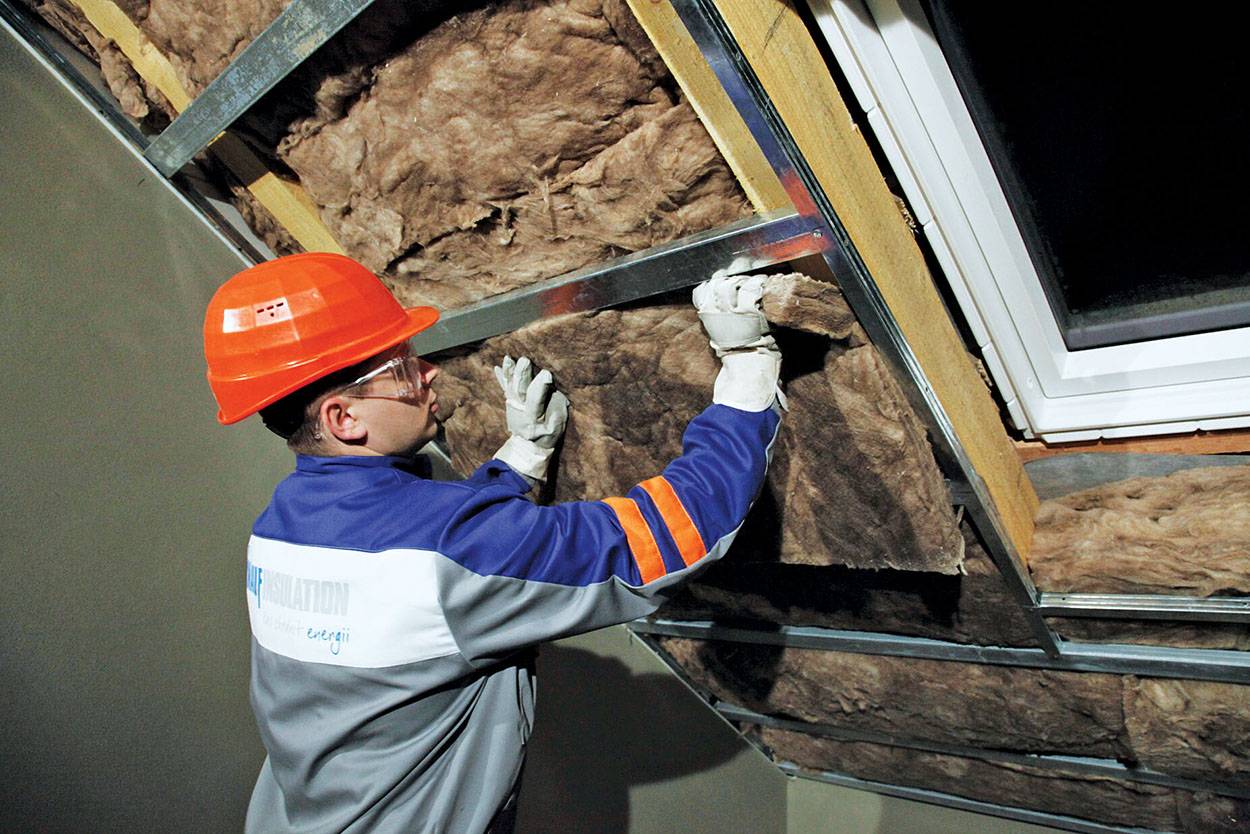

Укладка кровельного теплоизолятора производится на стропила. Нужно просчитать, сколько плит будет размещено вдоль и поперек ската крыши. Для этого необходимо учесть расстояние между стропилами, количество шагов и длину ската.

Пример расчета количества минеральной ваты для двускатной крыши

Крыша симметрична, количество стропил равно 7, расстояние равно 60 см, длина ската 5 м. Для укладки выбраны плиты размерами 1,17×61×25 см. Можно взять и рулонную минвату.

В первую очередь определяется количество плит, которые будут уложены в ряд. Для этого длина ската (5 м) делится на 1,17 и в результате получается 4,27 шт. Это значение умножается на шаг (7) и в итоге получается 29,89 плит на один скат и 59,78 на всю симметричную крышу. Полученный результат округляется в большую сторону и добавляется запас в 15-20%. В итоге на всю крышу потребуется около 70 плит.

Типовой проект мансарды

Высота мансардного этажа – это параметр, от которого зависит полезная площадь, а это значит, что по ее значению можно определить тип подкровельного помещения.

Проект подкровельной конструкции в разрезе

  • При высоте вертикальной стены, превышающей 1,5 м – это полноценный этаж, причем на расстоянии полуметра от вертикальной стенки можно передвигаться уже свободно, не наклоняя головы. Если же высота мансарды превысит 2–2,1 м, то она по комфортабельности не будет уступать типовой комнате.
  • Обычную мансарду, одно- или двухуровневую, получают если минимальная высота аттиковых стен равна 0,8 м, а максимальная – 1,5 м. Подобная конструкция имеет достаточный функциональный потенциал.
  • При отсутствии вертикальных стен или если их уровень не доходит до 0,8 м, полученное низкое помещение называют полумансардой.

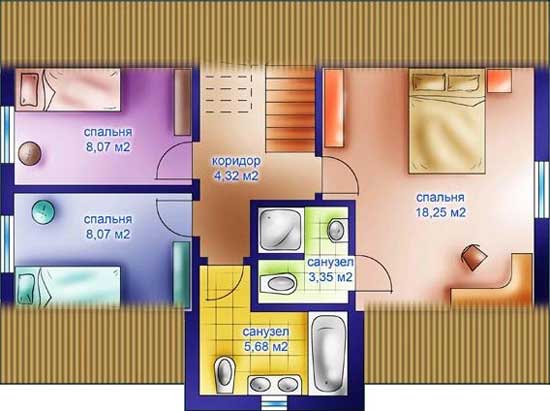

План мансардного этажа Важно: разрабатывая проект мансарды своими руками, необходимо следовать требованиям СниП. К примеру, уровень перегородок, если наклон равен 30 градусам, должен быть больше 1,2 м,

Несколько рекомендаций по проектированию мансарды

Сделать пространство под кровлей функциональным и удобным, а интерьер оригинальным – задача не из простых и требует неординарных решений. Но все-таки есть определенные правила, которым желательно следовать. Это касается назначения помещения, к примеру, узкая маленькая мансарда больше подойдет под спальню, а высокая – под гостиную, или размещения мебели, в зонах стыка наклонных скатов с перекрытием, те есть полом, можно встраивать шкафы-купе, ставить стеллажи и т. д.

Планировка жилого пространства под крышей

При обустройстве спальни следует учитывать два важных требования:

  • от пола до потолка должно быть самое меньшее 2,2 м;
  • а от уровня кровати – 1,4 м.

Такое нормирование необходимо, чтобы в комнате можно было удобно сидеть и, даже имея высокий рост, ходить без проблем, не прогибаясь.

Пропорции мансарды

Устройство потолка, как правило, улучшает пропорции помещения в подкровельном пространстве. Это особо актуально в случае комнат с небольшой площадью и значительной высотой, особенно под коньком.

Совет: пространство выше потолка можно приспособить под хранение вещей, которыми редко пользуются.

Обустройство объединенного пространства

Если же в помещении потолок не делать, то тогда можно не скрывать конструктивные элементы кровли. Отсутствие потолка увеличит пространство и добавит комнате высоту.

Оригинальная спальня под крышей

Необходимые данные для расчета

Чтобы правильно рассчитать утеплитель на свой каркасный дом необходимо найти показатель передачи теплопроводности Rp. Это число станет главным в последующих расчетах.

Для каждой области Rp свой, его высчитывают, исходя из средних показателей температуры в регионе или отдельном городе. Чем ниже показатель — тем теплее регион.

Пример: дом должен быть построен в городе Сочи, архитектор выбрал минеральную вату, как наполнитель. Подставляем данные в формулу:

  1. Rp = толщина стены / коэф.теплопров. Вт/(м·°C);
  2. 1,79 = толщина стены / 0,043 Вт/(м·°C);
  3. Толщина стены = 1, 79 * 0,043 = 0,079(м).

Таким образом, толщина стены должна составлять 80 мм. В продаже присутствуют блоки по 50мм толщиной, потому необходимо произвести округление в большую сторону.

Итак, толщина уплотнителя будет равна 100мм, а значит, укладывать утеплитель в стену необходимо в два слоя. Отсюда начинается следующий этап подсчета: общее количество материалов.

Утепление крыши на основе «Урса — скатная крыша»

Теплоизоляция для скатных крыш, производимая немецкой фирмой по технологии URSA Spannfilz широко применяется при строительстве всевозможных строительных, как жилых, так и нежилых объектов.

Утеплитель URSAGlasswool Скатная крыша

Преимущества данного утеплителя:

  • упругость данного утеплителя позволяет ему удерживаться в пространствах между балками без провисания и образования щелей;
  • легкость утеплителя;
  • наличие звукоизоляционных характеристик;
  • малая теплопроводность – 0,036 Вт/м×К;
  • прекрасная гибкость утеплителя, что позволяет заполнять сложные пространства;
  • нет необходимости в дополнительных элементах крепления, он удерживается в проемах сам;
  • под упаковкой утеплитель спрессовывается в 5 раз, а после распаковки он быстро возвращает свой объем;
  • материал практически не горит.

Цены на утеплитель URSA Скатная крыша зависят от величины матов и начинаются с 50 у.е. за 1 метр кубический. Толщина материала бывает 150 и 200 мм, но наиболее востребованными считаются маты толщиной 150 мм. Как правило, такой толщины всегда хватает для утепления скатных крыш в большинстве случаев. При расчетах толщины утеплителя для конкретного климатического пояса придется воспользоваться руководством СНиП 11-3-79. Выпускается материал шириной 1200 мм, при длине от 3900 до 4200 мм. Он без проблем укладывается между стропильной системой крыши без стыков и щелей.

От чего зависит толщина утеплителя?

  • Чем суровее климатические условия в регионе строительства, тем толще должен быть слой утеплителя;
  • Чем лучше теплоизоляционные свойства самого утеплителя, тем тоньше может быть его слой.

Эти два вывода, основанных на обычном здравом смысле, выражаются в виде математической формулы:

αут = (Rприв – 0,16) · λутгде:αут – толщина теплоизоляционного слоя, м;Rприв – приведенное сопротивление теплопередаче покрытия, м2 · °С/Вт, то есть способность ограждающей конструкции сопротивляться потоку тепла и не выпускать его наружу;λут – коэффициент теплопроводности утеплителя, Вт/(м · °С).

В этой формуле качество самого материала определяется параметром λут, а влияние климатических условий учитывается с помощью значения Rприв.

Величина приведенного сопротивления теплопередаче будет зависеть от длительности отопительного сезона и перепада температур снаружи и внутри дома. Эти сведения можно найти в нормативных документах:

  • СП 50.13330.2012 «Тепловая защита зданий»;
  • СП 131.13330.2018 «Строительная климатология»;
  • СП 23-101-2004″Проектирование тепловой защиты зданий”.

Пенополиуретан

Пенополиуретан – это полимерный утеплитель, он является разновидностью вспененной пластмассы с ячеистой структурой. Каждая такая ячейка заполнена газообразным веществом, которое является причиной низкой теплопроводности материала. Для термоизоляции используют жесткие виды пенополиуретана с плотность выше 35 кг на кубический метр. Он обладает следующими характеристиками:

  1. Низкой теплопроводностью. По уровню теплопроводности пенополиуретановые утеплители уступают только пенопласту и минеральной вате, но намного превосходят керамзит или газосиликат.
  2. Устойчивость к химическим воздействиям. Пенополиуретан имеет высокую сопротивляемость к агрессивным химическим средам, он не разрушается кислотами, спиртом, едкими парами.
  3. Низкая гигроскопичность. Пенополиуретан практически не впитывает влагу, поэтому не боится контакта с атмосферными осадками. При намокании термоизоляционные свойства этого материала, а также срок эксплуатации не снижается.
  4. Низкая горючесть. Разные марки пенополиуретана относятся к классу трудновоспломеняющихся, самозатухаемых и трудносгораемых материалов. Этот утеплитель считается наиболее огнестойким и безопасным.
  5. Долговечность. Гарантированный срок эксплуатации термоизоляционного слоя пенополиуретана по заявлениям производителей составляет 25-30 лет, однако, строители утверждают, что на практике он в 1,5-2 раза дольше.
  6. Универсальность. Пенополиуретан можно наносит на любые материалы и покрытия, даже на металл. Слой, толщина которого составляет 10-15 см, защищает от проникновения холодного воздуха, эффективно сокращая теплопотери.

Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.

Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.

Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.

  1. Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: Rreq= 0,00035·5400 + 1,4 = 3,29 м2°C/Вт
  2. Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
  3. Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.

Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.

Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.

Материал Толщина стены, м Тепло-

проводность,

Вт/м∙°С

Прим.
Керамзитоблоки 0,46 0,14 Для строительства несущих стен используют марку не менее D400.
Шлакоблоки 0,95 0,3-0,5
Силикатный кирпич 1,25 0,38-0,87
Газосиликатные блоки d500 0,40 0,12-0,24 Использую марку от D400 и выше для домостроения
Пеноблок 0,20-0.40 0,06-0,12 строительство только каркасным способом
Ячеистый бетон От 0,40 0,11-0,16 Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен.
Арболит 0,23 0,07 – 0,17 Минимальный размер стен для каркасных сооружений
Кирпич керамический полнотелый 1,97 0,6 – 0,7
Песко-бетонные блоки 4,97 1,51 При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха.

Защитные барьеры для обустройства утепления крыши

Основное условие долговечности кровельного пирога — это защита его от влаги и внешних негативных факторов, для чего слой теплоизолятора помещают между защитными мембранами: гидробарьером с наружной стороны крыши и паробарьером с внутренней. Гидропаробарьер способствует свободному парообмену между внутренним пространством дома и улицей, что предотвращает скопление излишней влаги в толще кровли и, следовательно, препятствует ее разрушению и порче конструктивных элементов.

При монтаже утепления крыши из ондулина своими руками мы рекомендуем использовать экранирующие мембраны Ондутис:

  • Ветроизоляционные пленки A100, A120.
  • Гидроизоляционные пленки RV100, RS.
  • Пароизоляционные мембраны R термо, R70, R100.
  • Ветро-гидроизоляционные барьеры SA11, SA130.

Как правильно уложить гидропароизоляционные пленки Ондутис читайте в статье.

Утепление крыши коттеджа. Расчет количества и выбор типа утеплителя

Расчет объемов теплоизоляции

Согласно ДБН В.2.6-31:2006 «Теплова ізоляція будівель», необходимая толщина утеплителя для крыши на большей части территории Украины должна составлять 200-250 мм. Чтобы определить достаточное количество материала для утепления крыши, нужно от общей площади крыши отнять площадь покрытия над холодными помещениями, площадь карнизных и ветровых свесов и умножить полученный результат на необходимую толщину теплоизоляции.

В качестве примера возьмем двухскатную крышу со следующими габаритами скатов: 5 м – длина по ветровому свесу, 10 м – длина по карнизному свесу. Ширина свесов – 0,5 м. В доме присутствует «холодный» входной козырек: 2 м – длина по ветровому свесу, 2 м – длина по карнизному свесу. Итак, общая площадь кровли составляет 104 м 2 . Отнимаем от этого числа площадь кровли над холодными помещениями, площадь карнизных и ветровых свесов (24 м 2 ) и получаем площадь того покрытия, которое необходимо утеплить: в данном случае – 80 м 2 . Теперь умножаем 80 м 2 на толщину теплоизоляции 250 мм (минимальная толщина теплоизоляции для утепления кровель по скатам, рекомендованная для большинства областей Украины). Итого: необходимое количество теплоизоляции составит 20 м 3 или 160 м 2 толщиной 100 мм и 80 м 2 толщиной 50 мм. Как правило, к расчетному количеству прибавляют 2-3 % на подрезку.

Для предотвращения образования мостиков холода и увеличения энергоэффективности рекомендуем выполнять перекрестный и многослойный монтаж – фиксировать теплоизоляцию между стропилами и в каркасе под или над стропилами. Это позволяет перекрыть места стыков изоляции нижнего слоя плитами верхнего слоя и, как следствие, исключить теплопотери в зонах примыкания утеплителя к стропильным ногам

Причем не важно, будет необходимая толщина материала, например 250 мм, набрана из пяти слоев по 50 мм или двух слоев по 100 мм и одного 50 мм: главное – соблюдать правильность монтажа и укладывать слои с разбежкой швов

В плитах или рулонах?

В качестве утеплителя для крыши можно применять как рулонные, так и плитные материалы. Теплоизоляцию в плитах удобнее монтировать, если шаг стропильной системы максимально приближен к размерности плит (так как они уже нарезаны стандартными кусками), хотя существует возможность монтажа плитного утеплителя методом «косынки», минимизирующим количество отходов материала. Утеплители в рулонах можно нарезать под необходимое расстояние между стропилами, что позволяет экономить материал. Поэтому выбор типа фасовки утеплителя в большей степени зависит от шага стропильной системы, метода укладки материала и экономической составляющей.

Что касается плотности, то это – не основной показатель эффективности утеплителя

Советуем в первую очередь обращать внимание на коэффициент теплопроводности – чем он ниже, тем лучше материал будет защищать от потерь тепла

Не стоит переживать по поводу усадки и сползания утеплителя из-за его малой плотности (такие опасения иногда сопровождают работу со стекловолоконными изделиями). На его устойчивость в конструкции влияют длина и расположение волокон непосредственно в материале. Сейчас многие производители получают заключение по вибростойкости утеплителей, что подтверждает возможность их использования на вертикальных, наклонных и горизонтальных конструкциях даже при вибрации.

Правила монтажа: непрерывный тепловой контур

Достаточно часто происходит разрыв теплоизоляционного слоя, в частности на стыке стен и крыши, по причине того, что эти работы выполняются разными специалистами или в разное время

Крайне важно не допустить прерывания тепловой оболочки и принять все возможные меры по обеспечению однородности теплоизоляции на всех стыках, углах и в зонах креплений конструкций

Так, например, особое внимание следует уделить утеплению мауэрлата, о чем многие забывают

Кровельную теплоизоляцию важно не только довести до мауэрлата, но и завести за него, чтобы перекрыть таким образом стык со стеновой изоляцией, причем не имеет значения, какими материалами выполнено утепление крыши и стен

Впрочем, каждый случай индивидуален, и его нужно рассматривать совместно с архитектором проекта либо обращаться к альбомам технических решений производителя теплоизоляции. В последних, как правило, примеры решений проблемных узлов конструкций рассмотрены с учетом всех типов зданий.

голоса

Рейтинг статьи

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
