Как сделать дачную канализацию

Схема устройства канализации на даче

Не стоит спешить с созданием системы канализации своими руками на загородном участке. Сначала владелец должен сформировать список требований к создаваемой системе. Именно на их основе необходимо заниматься разработкой схемы локальной канализации для дачи, а также основных объектов, которые она будет включать. Расположение дома является самым главным фактором при выборе системы фекальной канализации. Также значение имеет и перечень сантехнического оборудования, которое будет использовать в составе системы канализации владелец дачного участка.

Оптимальным вариантом является такой, когда всё оборудование, которое будет входить в состав канализации, будет привязано к общей трубе, по которой жидкие отходы и сточные воды будут направляться в отстойник, где они или будут собираться, или отстаиваться и подвергаться процедуре очистки. Если сточные воды будут поступать в систему канализации по разным трубам, например, из разных строений, то процесс создания такой системы канализации становится более сложной задачей. Он предполагает устройство сразу нескольких емкостей, которые будут использоваться для утилизации слива.

В тех районах, где в зимнее время преобладают крайне низкие температуры, необходимо учитывать данную особенность. Именно от неё будет зависеть комфорт использования канализации на дачном участке в любое время года, а кроме этого, сохранность труб, выходящих из дома и пролегающих по территории участка под грунтом. В случае если владелец земельного надела предполагает устройство простой канализации, в составе схемы которой одним из элементов будет выступать выгребная яма, грунтовые воды на участке должны находиться не ниже 2 метров, то есть ниже глубины устраиваемой выгребной ямы.

Система внутренней канализации для дачи

При планировке внутренней разводки труб в доме владелец должен отталкиваться от потребностей людей, которые будут в нём проживать, а кроме этого, ориентироваться на оборудование, которое будет там установлено. Выводить канализационную трубу необходимо через внешнюю стену строения или фундамент ниже уровня пола. При этом следует предусмотреть, чтобы уклон трубы был таким, чтобы слив внутри дома располагался выше уровня сточных вод, находящихся в выгребной яме.

Система труб наружной канализации

При устройстве канализации на дачном участке наружная система представляет собой сеть труб, по которым происходит транспортировка сточных вод от места их сбора до места очистки и хранения стоков. В настоящий момент для этой цели чаще всего выбирают чугунные трубы или же используют более современные изделия, выполненные из ПВХ. Если владелец дачного участка решил создавать такую систему труб, используя изделия из чугуна, то необходимо позаботиться о том, чтобы они были тщательно загерметизированы, а стыки между ними необходимо обработать, прибегнув к цементному раствору. Выполнение таких работ не требуется, если система труб создается на основе пластиковых изделий.

Когда проводится монтаж канализации на даче, важным моментом является обеспечение такого уклона труб канализации, подводимых к туалету, при котором стоки могли самотеком стекать в выгребную яму.

• Обычно уклон трубы для обеспечения этого требования составляет 2 см на каждый метр проложенной в траншее трубы.
• Глубину траншеи делают не менее метра, а её ширина в большинстве случаев составляет полметра.
• Трубы, которые оказываются в зоне промерзания почвы, утепляют, для чего используют в качестве основного теплоизолятора минеральную вату или же применяют керамзит или пенопласт.

Место вывода стоков

Если централизованная канализационная сеть проложена за пределами участка, то владельцу нужно только организовать транспортировку сточных вод от туалета и других точек до общей трубы. Однако если же рядом с участком нет возможности подключиться к централизованной системе канализования вод, то в этом случае данные проблемы ложатся на плечи владельца, и он каким-то образом должен их решать.

Владелец дачного участка должен в первую очередь позаботиться о том, чтобы была проведена утилизация стоков. Для этого необходимо определиться с конструкцией и местом, в котором будут собираться сточные воды. Можно устроить на своем участке простого типа выгребную яму-накопитель или же организовать септик, который потребует серьезных денежных затрат.

Какая последовательность проведения работ

Чтобы правильно сделать септик из бочки, нужно перед началом земляных работ вывести из дома канализационные трубы. От места вывода начать копать траншею вперед к отстойнику стоков. Устройство канализации зависит от такого порядка действий:

1. С точки выхода трубы из дома, выкопайте траншею шириной 1 м в сторону контейнеров с нечистотами. Далее, копаем под септик из пластиковых бочек своими руками котлован, можно воспользоваться услугами экскаватора. Приблизительная величина ямы где-то на 20 см будет шире, нежели размеры бочек. Внизу траншеи мы создаем своеобразную лесенку, каждая ступенька которой высотой 10 см. Это необходимо, чтобы установить коммуникационные резервуары на разной глубине. Первая камера будет выше всех.
2. Пластмассовый бак имеет внушительные размеры, однако, у него небольшой вес, который не позволяет ему быть достаточно устойчивым и грунтовые воды легко приподнимут смонтированный септик на поверхность. Чтобы предотвратить это, в нижней части котлована создается специальная бетонная «подушка». Для этого сначала смешивают цементный раствор, и выливают его на дно ямы на 10 см. Затем устанавливают армированную сетку и крюки, за которые будут крепиться хомуты для фиксации пластиковых резервуаров. Потом снова заливается прослойка бетона высотой 100-200 мм и разравнивают. Под бак без дна бетон не заливают.
3. После монолитного бетонирования, следующий шаг — установка оборудования. Каждая емкость монтируется на определенной ступеньке, поэтому следующий резервуар на 10 см ниже. Расстояние между камерами — 100-150 мм. Баки крепятся стальным тросом к крюкам. В первой камере на нужной высоте вырезают отверстие для трубы диаметром 110 мм. Накладывают резиновый уплотнитель на отверстие, затем запечатывают его герметиком. Потом вставляют трубу в отверстие и герметизируют. Устанавливают вентиляцию.
4. Если избавление от стоков будет производиться при участии фильтрационного поля, тогда траншеи для установки гофрированной трубы (1,5 м) роют на этом этапе.
5. С другой стороны бака, на высоте ниже 100 мм от первого врезания, создают следующее пропускное отверстие и также устанавливают резиновый уплотнитель.
6. Вырезают отверстие во второй бочке и вставляют трубу, выведенную из первого бака.
7. В задней части второго резервуара создают отверстие и устанавливают перелив в третью камеру.
8. Третья камера представляет собой герметичный колодец с отверстием под переливом из второй камеры. Устанавливается трубка между второй и третьей камерами. Предварительно прорезается днище бочки и на дно третьей камеры насыпается гравийно-песчаные слои на высоту 300 мм. Снизу лучше уложить слой геотекстиля. Вода, перед попаданием в почву, будет проходить фильтрацию.

После тестирования на водопроницаемость, приступаем к окончательной засыпке. Укладываем постепенно слой за слоем. В разъемы можно бросать камни, кирпичи и другой строительный мусор, чтобы получить жесткую конструкцию.

Верхняя часть утепляется и по желанию покрывается пеной. Только канализационные крышки резервуаров и вентиляционные каналы должны оставаться над землей.

Основные элементы септика

Септик – местная очистная установка, предназначенная для обустройства независимой от центральных сетей канализационной системы.

Основные задачи элемента – временное накопление стоков и их последующая фильтрация. Современные септики стали усовершенствованной альтернативной традиционным выгребным ямам.

Понимание устройства и механизма работы септика облегчит выбор очистного сооружения и его установку.

Конструкции разных модификаций имеют некоторые общие составляющие. Очистная система представляет собой герметичный бак, включающий один или несколько отсеков.

Чтобы не допустить загрязнение грунта объем отходов, поступающих в яму, должен находиться в пределах 1 куб.м/сутки. Однако в доме, где есть ванна, туалет, мойка и стиральная машинка, это требование невыполнимо

Камеры септика разделены перегородками. Движение жидкости между ними осуществляется по переливным патрубкам.

К первому отсеку от внутренней канализации дома подведена сливная труба, а из последней камеры выводиться очищенная вода в грунт или полуочищенная – на почвенную доочистку.

Многие модели оснащены механическим фильтром – отделение осадка происходит без химической реакции и добавления реагентов. Стоки фильтруются через песок, гравий или керамзит (+)

Основными составляющими всех очистных агрегатов являются:

1. Емкости для отстаивания стоков. Накопительные баки выполняются из пластика, металла, бетона или кирпича. Наиболее предпочтительны модели из стеклопластика и полипропилена – материалы устойчивы к истиранию и гарантируют герметичность резервуара в течение всего срока эксплуатации.
2. Входящий и исходящий трубопровод. Переливные патрубки устанавливаются под уклоном, обеспечивая беспрепятственное протекание жидкости между баками.
3. Элементы обслуживания. Ревизионные колодцы и люки. Устанавливается как минимум один колодец на наружной трассе канализационного трубопровода. При увеличении протяженности ветки более 25 м устраивается дополнительная ревизия.
4. Вентиляционная система. Независимо от того, какие бактерии (анаэробные или аэробные) участвуют в процессе переработки сточных масс, для нормальной жизнедеятельности микроорганизмов, отвода метана и поддержания нужной температуры необходим воздухообмен.

Простейшая схема вентилирования локальной канализации включает один стояк в начале системы, а второй – на крайней секции септика. При обустройстве фильтрационных полей вентиляционный стояк устанавливается на каждой дренажной трубе.

Вентиляционная система обеспечивает отвод газов, образованных в результате распада органики. Естественный воздухообмен основан на разности давлений воздуха – приточное отверстие располагается ниже вытяжного на 2-4 м (+)

Технология монтажа внутренней и наружной канализации на даче

Внутренние работы

Первый этап создания канализации в дачном доме – прокладка внутренней сети. В идеальном случае канализация предусматривается еще на этапе проекта дачной постройки, и трубопровод укладывается при строительстве дачного дома. Но что делать, если реальность далека от идеала и дачный дом строился без канализации? И в этом случае отчаиваться не стоит. Естественно, создать что-то слишком сложное вряд ли удастся, но вот отвести воду от мойки, раковины и душа вполне возможно.

Подробная схема внутренней дачной канализационной системы

Правила монтажа внутренней канализации:

• Для подключения моек и раковин к канализационной системе используют пластиковые трубы диаметром 50 мм. Прокладывают их с уклоном, который обычно составляет 3-4см на погонный метр трубопровода.
• Чтобы подключить унитаз, трубу необходимо взять потолще – 100 мм, именно на такой диаметр рассчитан отвод унитаза.

Встроенные сифоны (гидрозатворы) различных сантехнических приборов

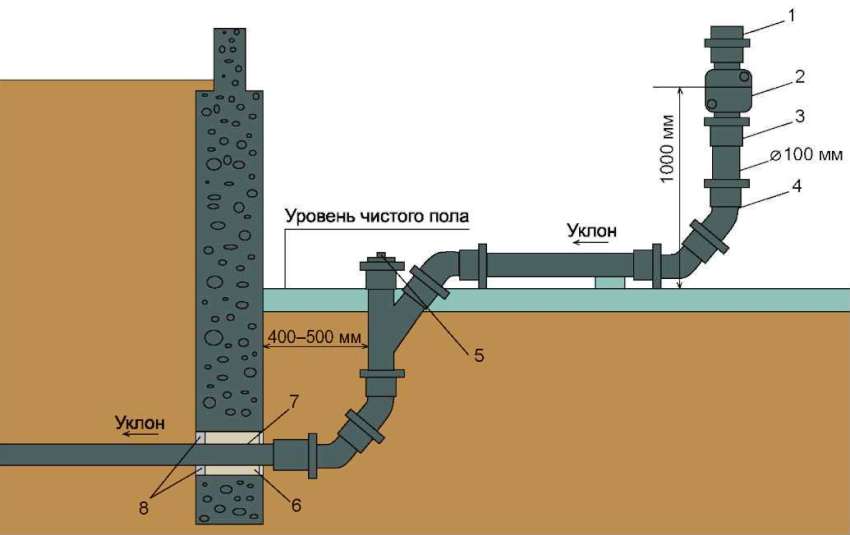

Чтобы вывести канализацию из дачного дома используют выводящую трубу, для которой необходимо проделать отверстие в фундаменте такого же диаметра, что и труба. Это предотвратит ее деформацию при подвижках фундамента.

Прокладка канализационной магистрали на участке (наружная канализация)

Решая, как провести канализацию на даче, важно определиться с методом прокладки магистрали. При расположении канализационного коллектора вдали от дачного домика, придется обустроить выводящий трубопровод таким образом, чтобы он выводил канализационные стоки из здания самотеком вплоть до месторасположения коллектора

Для этого можно воспользоваться трубами диаметром 100 мм и более. Какие выбрать: чугунные, пластиковые или асбестоцементные – дело хозяев.

Укладывают канализационные трубы в специально вырытой траншее, проведенной по участку, с уклоном 25 мм/метр погонный. Такой уклон будет способствовать беспрепятственному сливу стоков и предотвращению засоров. Локальная канализация для дачи при этом получится максимально качественная и будет соответствовать правилам ГОСТ.

Траншея под магистраль трубы от дома к коллектору должна быть такой, чтобы труба имела необходимый уклон по всей длине и одновременно с этим располагалась ниже глубины промерзания грунта

Траншея должна проходить на глубине, превышающей уровень промерзания грунта. Ее дно закрывают песчано-глиняной подушкой толщиной 10 см и более. В промежутки между трубопроводом и стенами траншеи засыпают смесь глины и песка, которую затем хорошенько утрамбовывают.

Схемы и чертежи

Приступая к обустройству этой важной инженерной системы, в первую очередь необходимо составить схему, хотя бы в виде эскиза. Это облегчит монтаж системы, позволит определиться с количеством необходимых материалов и составить ориентировочную смету

Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже.

Типовая схема канализации

Обозначения:

• А – центральный стояк;
• В – Отверстие для вентиляции;
• С – раковина унитаза;
• D – накопительный бак для слива;
• Е – раковина умывальника;
• F – сифон;
• G – ванна;
• H – угол уклона труб.

При необходимости можно сделать чертеж подключения для определенного помещения, например туалета.

Особенности расположения внешних канализационных сооружений на участке

Схема канализации

Существует несколько правил, рекомендаций для размещения сточных сооружений на участке.

По возможности котлован под колодец располагают в максимально низком месте, чтобы у стоков была возможность стекать под естественным уклоном. Не стоит размещать его близко к кому, но и сильно далеко относить также не желательно. Оптимальное расстояние от 3- метров до 8-10 метров.

Необходимо учитывать интересы соседей при выборе места для котлована. Желание отнести канализационные сооружения подальше от своего дома, понятны, но если сделать это близко к соседнему дому, то это может повлечь за собой конфликты. Согласуйте с соседями место расположения колодца.

Посадки сада, также могут стать объектом, на который нужно ориентироваться при выборе места монтажа. Не стоит располагать слив в непосредственной близости от плодово-ягодных насаждений.

Должен быть обеспечен быстрый доступ к наружным элементам канализации. Это облегчит ремонт, обслуживание системы. Также позволит, при желании, быстро внести корректировки.

Если же вы решили подсоединяться к централизованной системе водоотведения, то вам полезно будет узнать, как это происходит.

Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Нормативные требования к устройству фекальной канализации на даче

Прежде, чем приступать к устройству канализации на дачном участке, необходимо составить подробный проект этого сооружения. При его разработке учитывается целый ряд требований, изложенных в различных регламентирующих документах.

Просто знать все эти правила недостаточно, необходимо уметь правильно использовать их. Поэтому разработать схему канализации на даче своими руками не специалисту будет очень трудно, лучше пригласить профессионала – проектировщика.

Основным документом, нормирующим устройство даже простой выгребной ямы является САнПиН 42.128.4690-8. При этом надо учитывать требование, изложенные в СНиПе 30-02-97.

Все требования можно свести к следующему перечню:

1. Накопитель хозяйственно-бытовых стоков необходимо располагать на территории в непосредственной близости от дома.
2. Дистанция от ближайшего водопровода не должна быть менее 10 метров, до водозаборного устройства (колодец или скважина) – не менее 20. Это требование должно соблюдаться неукоснительно.
3. Устройство накопительных выгребных ям допускается на расстоянии не менее 10 метров от собственного и соседних жилых домов. Но этот показатель неоднозначен – в некоторых документах допускается дистанция от 5 метров.
4. Расстояние до границы соседнего участка не менее 3-х метров.
5. Глубина выгребной ямы должна быть не более 3-х метров, при условии, что до ближайшего водоносного слоя не менее метра от дна ямы.

Кроме требований по расположению ямы по отношению к другим объектам на участке, имеются указания по конструкции септика или выгребной ямы:

• в сооружении должен быть предусмотрен герметически закрывающийся выгреб, расположенный выше уровня грунта;
• не разрешается заполнение ямы выше уровня в 35 сантиметров до верхнего края;
• выгреб подлежит откачке содержимого не менее 2-х раз в год;
• при очистке емкость выгреба подвергается тщательной очистке и дезинфекции.

Для дезинфекции применяются специальные средства, целенаправленно выпускаемые промышленностью.

Основные технические характеристики автономных канализаций

• Обязательным параметром является производительность оборудования, он указывает на максимальный объём стоков, обрабатываемых за сутки. • Такой показатель как залповый сброс указывает на сброс сточных вод за два часа без риска поломки системы. • Также немаловажным параметром считается глубина врезки, которая указывает на максимальную глубину прокладки подводящей канализационной трубы . • Учитывается и сервисный период обслуживания, при котором удаляется ил из оборудования. • Большую роль играет качество очистки стоков от примесей, при этом учитываются нормативные показатели. Обычно в автономных канализациях такой показатель составляет 98%. • Для изготовления корпуса может использоваться разный материал, который будет иметь определённые преимущества и недостатки. • Удобство при использовании объясняется наличием систем самостоятельного обслуживания. • Удобство при монтаже, можно существенно сэкономить на расходах по установке оборудования. • Надежная работа системы будет зависеть от уровня сложности устройства агрегата, количества сервисных мероприятий и отказоустойчивости.

Как показывает статистика, большим спросом пользуются системы для устройства загородной канализации Топас 5, Евробион, Астра 5, Биодека и Биопурит.

Рекомендовано к прочтению: Типы канализации для загородного дома

К недостаткам автономных агрегатов для очистки стоков стоит отнести сравнительно высокую стоимость, чего не скажешь о простых септических устройствах. Конечно, если учесть, что в других случаях требуется частая очистка сооружений ассенизаторскими машинами, то эти затраты будут оправданными, при этом хлопот будет значительно меньше.

Способы установки автономных канализаций

Современную автономную канализацию можно установить несколькими способами. Перед тем как выбрать подходящий вариант, нужно поинтересоваться, какие типы установок для вывода и очистки стоков есть. Таким образом, можно сравнить несколько интересующих моделей.

Итак, существует несколько способов устройства загородной канализации:

• самым простым методом является выгребная яма. Несмотря на это, она не отвечает многим экологическим требованиям. Такой вариант в большинстве случаев применим для небольших дачных участков, где люди проживают непостоянно;
• монтаж современных локальных очистительных сооружений выполняется просто, при этом оборудование обойдется намного дороже. Этот вариант канализации подходит для домов, где предусматривается постоянное проживание;
• установка накопительных ёмкостей – это удобный и простой способ, но он не всем подойдёт. В данном случае предусматривается скапливание стоков в герметично закрытом отстойнике, с которого они откачиваются ассенизаторской машиной. Грязные сточные воды не загрязняют землю, при этом обслуживание системы оказывается недешевым занятием. Такому способу рекомендуется отдавать предпочтение в том случае, если предусматривается небольшой расход воды;
• распространённым видом автономной канализации является септик с возможностью механической очистки. С помощью септика осуществляется частичная очистка стоков, которые в дальнейшем попадают в дренажные колодцы. Как правило, септик нуждается в обслуживании, то есть требуется обязательная откачка ила один раз в пару лет.

Из чего состоит система автономной канализации?

В схему устройства автономной канализационной системы входят:

• внутренние сети, состоящие из трубопровода и водоприёмников, установленных в доме;
• наружные сети состоят из трубопровода, по которому вода выводится из дома к очистной конструкции. В данном случае при прокладке этого трубопровода учитывается определённый угол уклона для обеспечения прохождения стоков самотёком;
• очистительная конструкция, которая может состоять из нескольких камер;
• поля фильтрации. Как правило, локальная канализационная система должна дополнительно снабжаться септиком, поскольку стоки будут очищаться максимум до 80-ти %. За счёт полей фильтрации обеспечивается доочистка стоков, при этом обслуживание оборудования нужно будет осуществлять один раз в 5-7 лет.

Рекомендовано к прочтению: Как соединить унитаз с канализацией?

Несколько советов от профессионалов

Чтобы канализация в частном доме проработала положенный ей срок, нужно в первую очередь правильно ее смонтировать. В этом заключается 80 процентов успеха. Но и после запуска необходимо должным образом следить за системой.

1. Изначально правильно организовать и рассчитать объем стоков.
2. Вовремя откачивать выгребную яму. И не только жидкую фракцию, но и осадок на дне колодцев.
3. Следить за тем, чтобы в трубу не попадали посторонние предметы, которые могут привести к засору. Например, мелкие детали детских игрушек, тряпки и прочее.
4. Своевременно проводить внешний осмотр септиков и ям с целью проверки их герметичности.

Виды автономной канализации

Чтобы осознанно и правильно выбрать тип канализации для дачи, надо хотя-бы в общих чертах представлять себе достоинства и недостатки каждого из возможных вариантов. Их не так и много:

• Выгребная яма. Самый примитивный и далеко не самый лучший способ утилизации стоков. Начнем с того, что обеспечить полную герметичность очень сложно. Даже при качественной обработке какая-то часть стоков попадает в грунт. Если источник воды — колодец или скважина, то рано или поздно в них обнаружатся бактерии, которые живут в сточных ямах. Еще недостатки — это соответствующий запах, бороться с которым из-за негерметичности проблематично, и необходимость регулярной откачки. Поэтому такая канализация на даче строится все реже.
• Накопительная емкость. Суть этого вида канализации та же: стоки собираются в емкости, периодически откачиваются. Только эти емкости полностью герметичны, так как сделаны обычно из пластика. Недостаток — относительно высокая цена.

• Септики. Система из нескольких связанных между собой емкостей (две — три, реже больше). В первую попадают сточные воды, где отстаиваются, перерабатываются бактериями. Нерастворимые остатки оседают а дно, вода поднимается наверх. При очередном поступлении стоков, уровень поднимается, отстоявшаяся вода переливается в следующую емкость. Тут «живут» другие бактерии, которые завершают очистку (до 98%). Из второго отделения септика жидкость можно выводить для дальнейшей фильтрации в грунт. Она уже практически чистая. Конструкция простая, ломаться нечему. Недостаток — само устройство объемное, плюс необходимо поле фильтрации (куда будут отводится воды), раз в год-два очистка септика от нерастворимого осадка.
• ЛОС или АУ — локальные очистительные станции или автоматические установки. Принцип работы септика, но в более компактных размерах, с электронной начинкой для контроля. Этот тип канализации работает только при наличии электричества. Максимальный срок автономной работы — до 4-х часов. Малые размеры ЛОС накладывают ограничения на разовый сброс стоков: если вы спускаете ванну, в туалете смывать не стоит. И самый главный минус — цена.

При более активном использовании дачного участка, канализация для дачи нужна более серьезная. Разумный выбор — ставить септик, делать по инструкции поля фильтрации или ставить поглощающий колодец. Септик лучше брать заводской, по возможности — стеклопластиковый. Он, конечно стоит достаточно много денег, но самодельные септики, хоть и обходятся при строительстве дешевле, требуют постоянного ремонта во время эксплуатации, да и кроме всего, большая их часть страдает негерметичностью. Дело ведь идет о даче, и все, что попадает в грунт, оказывается в результате у вас на столе — в виде воды, если водоснабжение из колодца или скважины, а потом в виде урожая, который вы этой водой поливаете.

Если точно решено делать септик своими руками, есть несколько вариантов:

• Монолитный бетонный. Можно добиться высокого уровня герметизации, но объем работ большой, требует большого количества времени.
• Кирпичный. Не лучший вариант, так как на пучинистных грунтах может быть разрушен. Может использоваться при условии, что стенки будут оштукатурены. Добиться герметичности можно при помощи современных гидроизоляционных обмазочных материалов.
• Септик из бетонных колец. При грамотном исполнении хорошо работает, но без проблем эксплуатируется на грунтах, не склонных к пучению. На глинах и суглинках кольца часто сдвигаются с места, нарушается герметичность. Ремонт — сложное и неприятное мероприятие.
• Из металла. Герметичность на высоком уровне, но до тех пор, пока металл не разъест, а произойдет это довольно скоро.

Проще всего сделать септик на даче из бетонных колец. Объем его должен быть достаточно большой — считается, что в таком устройстве должно быть место для накопления трехсуточного запаса сточных вод. Расход в сутки принимается по 200-250 литров на человека, общий расход считается по количеству находящихся на даче единовременно с некоторым запасом на случай приезда гостей. На семью из 3-4 человек обычный объем септика — 2,5-3 куба.
