Автономная канализация для частного дома: как сделать

Локальные очистные станции (ЛОС или АУ)

Установки автономной канализации при нормальной работе способны получить довольно чистую воду. Как питьевую или для полива огорода ее использовать нельзя, а в качестве технической — очень даже можно. Основа очищения — работа аэробных бактерий (живут при условии наличия кислорода). Обработанные ими отходы превращаются в ил, оседают на дно специального резервуара, откуда затем откачиваются. Периодичность откачки — 1-4 раза в год, в зависимости от интенсивности использования.

В общем, автономная очистная станция для стоков — дело хорошее, но имеет определенные особенности эксплуатации, которые обязательно надо знать, перед тем, как принимать решение о том, что лучше для канализации частного дома — септик или АУ.

Примерно так выглядят установки для автономной канализации частного дома. Это АУ Топас

АУ на выходе имеют воду, очищенную на 90-95%. При таком качестве ее можно сливать на грунт, правда, для этого у вас должны быть лабораторные исследования на руках. Потому многие предпочитают все-таки использовать промежуточный отстойный колодец из которого затем вода используется для технических целей. Второй вариант — отвести стоки на фильтрующие устройства. Это, конечно, перестраховка, но при аварийных ситуациях она спасает.

При помощи чего очищаются стоки

Отходы перерабатываются анаэробными бактериями (живут только при наличии воздуха). Для обеспечения их воздухом в ЛОС постоянно работают аэраторы. К тому же во время очищения перекачка содержимого из одного отсека в другой происходит при помощи встроенных насосов. Так что без электричества эти установки неработоспособны.

Внутри АУ тоже поделена на камеры (это Топас)

Если электричество отключают, бактерии без воздуха могут выжить не более 4 часов, дальше они погибают, стоки перестают перерабатываться. Для запуска системы требуется ее заселение новыми бактериями, а выход на рабочее состояние возможен только через 2-3 недели. Все это время стоки будут идти, в лучшем случае, полуочищенными. Вот тут и пригодится отстойный колодец или фильтрующая установка. Он хоть немного улучшит ситуацию.

Особенности эксплуатации

Так как объем автономных очистных станций невелик, они нуждаются в постоянной подкормке: бактериям для нормальной жизнедеятельности необходимы питающие вещества. Потому такого рода устройства подходят для частных домов постоянного проживания — нужны регулярные поступления. В принципе, возможна консервация на какой-то период, но процедура не их приятных, да и выходить на режим установка снова будет долго.

Бактерии, которые перерабатывают отходы в установках автоматической очистки стоков, к активной химии тоже чувствительны. Так как объемы камер меньше, сброс моющих или дезинфицирующих вещество может значительно повредить процессу переработки. Мало того, может негативно сказаться на очистке и лечение антибиотиками.

Станция после работы 3-6 месяцев

ЛОС имеют намного меньшие размеры, чем септики. Рассчитываются они в зависимости от суточного потребления воды, но есть такой показатель, как залповый сброс. Это количество стоков, которое автономная канализационная установка может принять за один раз. При превышении этого значения неочищенные стоки переливаются в другие камеры, что значительно снижает степень очистки. Так что, в данной ситуации приходится сделать за тем, какие сантехнические приборы и бытовая техника работают одновременно. А если спускается ванна, некоторое время никакие другие устройства работать не должны.

Коротко: достоинства и недостатки

Автономные очистные канализационные установки, безусловно удобны, с ними канализация для частного дома реализуется быстро — установка занимает 10-12 часов. Откачка излишков ила нужна несколько раз в год (1-4 раза в зависимости от интенсивности использования, но может быть и реже или чаще). Количество откачиваемого ила совсем небольшое (5-10 ведер в зависимости от модели) и обслуживание можно проводить самостоятельно, хоть процедура не самая приятная. Но этим занимаются, так как приезд специалиста совсем недешев.

Так выглядит на участке

У данных очистных сооружений для дома недостатки есть — это высокая стоимость оборудования, зависимость от наличия электроэнергии и необходимость контроля за состоянием оборудования.

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Образец выполнения схемы канализации

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

  • Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
  • Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

Рисунок для наглядности — расход воды в сутки

  • Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
  • УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
  • Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

Как правильно сделать канализацию в частном доме, если придётся пользоваться насосом

  • При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
  • Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
  • Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Основные этапы строительства частой канализационной системы

Монтаж канализации в частном доме заключается в проведении следующих основных этапов:

  1. монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
  2. обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
  3. сделать канализацию в частном доме для отвода дождевых вод.

Монтаж внутренней части канализации

Устройство частной канализации внутри дома заключается:

По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.

Монтаж автономной наружной канализации

Строительство автономной канализации проводится по следующей схеме:

  1. вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;

Не стоит пренебрегать колодцами, необходимыми для ревизии

  1. выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
  2. на дно трубопроводной траншеи выкладывается песчаная подушка;

Траншея с песчаной подушкой

  1. в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;

Основание для дальнейшей установки септика

  1. устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;

Если септик будет использоваться в холодное время года, его нужно утеплить

  1. собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;

Смотровой колодец в месте соединения канализационных труб

  1. система трубопроводов подключается к центральному стояку канализации и септику;
  2. если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;

Подсоединение емкости для накопления очищенной воды

  1. все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.

Канализация с дальнейшим использованием очищенных стоков

Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.

Подключение к центральной канализации

Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:

проложить трубопровод по указанной выше схеме до места врезки в центральную сеть

Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись

В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.

Монтаж ливневой канализационной системы

По проекту делаем канализацию по отведению дождевых вод следующим образом:

  1. устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
  2. собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;

Ливневые желоба и вертикальные трубопроводы

  1. устанавливаются ливневые лотки;

Установленные ливневые лотки с металлическими решетками

  1. все точки сбора воды соединяются трубопроводами в единую сеть;

Переход отдельных участков ливневой канализации в единую сеть

  1. общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.

Подключение ливневой канализации к септику

Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.

Виды автономной канализации

Чтобы понять преимущества современных очистных сооружений на даче или в загородном доме, кратко рассмотрим и сравним некоторые традиционные виды канализационных устройств.

Выгребная яма

Выгребная яма, или обычный садовый туалет — всем известное сооружение. Некоторые считают его самым простым и дешевым способом сбора и утилизации сточных вод. Действительно, это очень удобно — выкопал в земле яму, и все проблемы решены. Но что делать с отходами, которые гниют, распространяя по участку неприятные запахи и мух?

Можно яму закопать и вырыть подобную конструкцию в другом месте, но бесконечно так продолжаться не может. Придется часто вызывать ассенизаторов и вывозить содержимое. Причем все чаще и чаще. В среднем одна откачка специалистами стоит 1000 рублей. Помимо этого отравляется питьевая вода, почва и растения. Так что получаются одни недостатки и проблемы.

К этому можно прибавить солидные штрафы, если вашим сооружением заинтересуются органы санитарного контроля.

Биотуалет

Подобные изделия широко распространились по просторам нашей страны благодаря относительной дешевизне и, как многие думают, безвредности отходов из него. Однако это не всегда так. Под биологическим туалетом часто продают совершенно иное устройство — химический туалет, в котором химические реагенты и специальный шампунь устраняют запахи.

Что такое неприятный запах в канализации? Прежде всего, он означает, что идет процесс гниения и распада органических веществ. Причем в этом процессе участвуют полезные бактерии, в основном, анаэробного типа. Когда в содержимое этого устройства заливают химию, то она вместе с запахом уничтожает и микроорганизмы. По мере накопления бак такого туалета необходимо чистить, а содержимое с вредными химическими веществами мы выливаем в компостную кучу или просто на землю.

Однако есть и настоящие биологические туалеты. В них переработкой органических веществ занимаются полезные бактерии, содержащиеся в специальной торфяной смеси. Данные устройства канализации не наносят вреда природе и людям

Поэтому при выборе биотуалета стоит обращать внимание на реагенты, использующиеся в нем. Для дачи с небольшим количеством проживающих людей это биологическое изделие вполне приемлемо

Септики

Монтаж и установка септика Тритон Т

Септик — это несколько герметичных резервуаров, соединенных между собой с помощью переливных канализационных труб. Сточные воды поступают из дома в первую емкость, где твердые отходы осаждаются на дне, а отстоявшаяся вода проходит в следующий резервуар с бактериями. Они расщепляют сложную органику на простые безвредные вещества — ил и воду. Если этих резервуаров больше двух, то степень очистки стоков выше. Затем из последней емкости вода через систему дренажа поступает в грунт еще более чистой.

Дренаж состоит из нескольких труб, расположенных радиально, и подушки из гравия и песка — в них и происходит дополнительная очистка стоков.

Данное устройство при правильном монтаже обладает весьма солидными достоинствами:

  1. Высокая степень очистки.
  2. Благодаря использованию бактерий откачка сточных вод производится намного реже.

Наиболее распространенные материалы для создания септиков на даче

Есть и недостатки:

  1. Если делать это устройство самостоятельно, то трудно добиться приемлемого уровня герметичности.
  2. Неприятные запахи, даже при наличии вентиляции, будут присутствовать на участке дома.
  3. Уровень очищения стоков все-таки ниже, чем у современных устройств канализации.
  4. Частота вызова ассенизаторской техники выше.

Наиболее распространенные материалы для создания септиков на даче:

  1. Кирпичные колодцы с герметичным дном из бетона и дополнительной герметизацией снаружи специальными материалами на основе битума.
  2. Железобетонные кольца с подобной гидроизоляцией.
  3. Металлические или пластиковые резервуары.

Однако при всех достоинствах данных сооружений главным их недостатком является небольшой уровень очистки стоков, так как управлять процессами размножения бактерий трудно даже при использовании специальных средств.

Существует два вида полезных микроорганизмов для расщепления отходов жизнедеятельности человека:

  1. Анаэробные бактерии, размножающиеся без наличия кислорода.
  2. Аэробные микроорганизмы, для эффективной работы которых необходимо постоянное присутствие кислорода. Эти бактерии нужны для разложения органических остатков и очищения сточных вод.

Элементы внутренней канализационной системы

К таковым можно отнести следующие детали;

  1. Сифон и сливной патрубок кухонной мойки.
  2. Такое же устройство для умывальника в ванной комнате.
  3. Там же – сифон и сливной патрубок от ванны, и трап с сифоном от душевой кабинки.
  4. Сливной патрубок и сифон от биде – в туалете. Там же – сифон и колено подключения унитаза к стояку фекальной канализации.

В двухэтажном доме эти элементы могут повторяться на каждом этаже, но могут и отсутствовать, тогда в приведенный список нужно внести соответствующие коррективы.

Все перечисленные детали подключаются к горизонтально расположенной отводной трубе. Поскольку речь идет о самотечной системе стоков, отводной канал при прокладке устанавливается с уклоном 2-5 миллиметров в направлении слива и подключается к стояку сливной системы.

Размер отводной трубы может колебаться в пределах условного прохода 32-50 миллиметра. На практике обычно предпочитают обходиться одним, максимальным диаметром, что упрощает подбор фитингов. Смотрите представленную ниже схему.

Все данные по использованию элементов сантехники сводятся в аксонометрическом чертеже, в соответствии с которым нужно сделать расчет потребности в материалах.

Как сделать схему внутренней канализации дома самостоятельно

Такой графический документ предусматривает отображение всех коммуникаций в доме, включая схему водослива. При этом учитываются следующие обстоятельства:

  1. Все сантехнические приборы устанавливаются на полу вдоль одной стены, общей для таких помещений, как кухня, ванная комната и санузел.
  1. В кухне предусматривается установка мойки, посудомоечной и стиральной машин.
  2. Указанные агрегаты подключаются к общей отводной трубе через сифоны, предотвращающие проникновение в помещение воздуха из канализации с характерными запахами.
  3. Отводная труба через отверстие в стене проходит в ванную комнату, где могут подключаться следующие сантехнические приборы: умывальник, ванна, стиральная машина – каждое устройство со своим сифоном.
  1. Следующее отверстие в стене выходит в туалет, где могут быть размещены биде и унитаз.
  2. Все подключения производится к отводной трубе диаметром 40-50 миллиметров с использованием тройников под углом 135 градусов. Соединения необходимо сделать «в раструб», оснащенным уплотняющей манжетой для герметичности.

При недостаточном уклоне сток воды будет затруднен или невозможен, а превышение параметра приведет к ускоренному сливу. В результате вода стечет, а часть загрязнений останется в трубе, создавая предпосылки для будущего засора.

Вторым значимым узлом внутренней канализации в частном доме является стояк, принимающий в себя сливные воды из отводной трубы. Таких отводов может быть несколько.

Диаметр трубы стояка по этой причине выбирается в пределах 100-150 миллиметров. Стояк в обязательном порядке оснащается ревизией для контроля ее состояния и обеспечения возможности прочистки.

Но функционально этот элемент системы выполняет еще одну важнейшую задачу – его продолжение обеспечивает вентиляцию в системе канализации и называется оно фановой трубой.

На верхний конец стояка в доме устанавливается еще одна ревизия, к которой крепится основание фановой трубы. Она выводится через потолочные и кровельные перекрытия. Верхний конец должен быть выше конька кровли минимум на полметра для надежного удаления неприятных запахов канализации.

Кроме того, при полном заполнении трубы стояка сливными водами возможен срыв сифона.

В заполненной трубе стояка создается разрежение, в результате которого водяные затворы в сифонах засасываются в стояк. Воздух, отнюдь не ароматизированный, через пустые гидрозатворы проникает в жилое пространство дома. Результат очевиден.

Такая неприглядная ситуация полностью разрешается установкой фановой трубы, через которую поступает воздух в систему, уравнивая давление.

Таким образом, стояк играет важнейшую роль в общей водосливной системе и все особенности его устройство нужно учитывать при проектировании канализации.

Особенности устройства канализации в двухэтажном частном доме

Устройство верхнего этажа в загородном доме также предусматривает использование сливной системы. Точек слива на нем меньше, обычно это душ и туалет.

Для экономии средств, разводка канализации второго этажа выполняется параллельно аналогичной сети на первом этаже. Это упрощает проектирование и монтаж системы, поскольку отпадает необходимость в установке второго стояка – слив подключатся к действующему.

Как правильно сделать канализацию своими руками

Строительство должно происходить по утвержденному проекту. В проекте обязательно наличие схемы внутренней и внешней разводки канализации.

Внутренняя канализация состоит из стояков, магистрали и зоны подключения сантехники ( ванна, раковина, унитаз, душевая кабина).

Эта система заканчивается на уровне фундамента в виде выходного патрубка.

Обустройство наружной канализации своими руками, подразумевает схему участка с наружным трубопроводом, накопительным или очистительным оборудованием.

После утверждения проекта, следует перейти к приобретению нужного оборудования и подобрать канализационный коллектор.

При строительстве опирайтесь на СНиП – это поможет избежать ошибок и правильно провести канализацию в частный дом.

Выбор места

Важным вопросом при строительстве канализации считается выбор места под септик. Его расположение зависит от :

  • уровня пролегания грунтовых вод;
  • рельеф участка;
  • уровень промерзания почвы;
  • расположение источников питьевой воды;
  • особенности грунта.

Почва с большим количеством песка рыхлая, легко пропускает влагу, велика вероятности загрязнения грунтовых вод.

При монтаже септиков необходимо выдержать нормы.

  1. Удаленность от дома от 5 метров
  2. Расстояние от источника воды от 30 метров
  3. Расстояние от зеленых насаждений от 3 метров.

Необходимо оставить подъезд для ассенизаторского оборудования.

Внутренняя канализация

На схеме внутренней канализации необходимо выделить все точки системы.

  1. Монтаж центрального стояка. Лучший вариант труба с диаметром 110мм. Она обеспечит свободный выход газов. Стояк выводится на чердак или крышу. Расстояние от ближайшего окна не менее 4 метров.
  2. Горизонтальный трубопровод. Установка ревизионных люков. Элементы монтируются в самой низкой точке канализации и над унитазом.
  3. Вся сантехника должна иметь сифон с водным затвором. При монтаже избегать углов в 90 градусов. Сильно усложняет сток воды.
  4. Патрубок унитаза подключается к системе напрямую.
  5. Магистраль делается под углом, для лучшего перемещения жидкости.
  6. В фундаменте делается заготовка под отверстие для вывода системы наружу. На трубе необходимо установить обратный клапан, поможет избежать движения сточных вод в обратном направлении.

При неизбежности поворотов в 90 градусов, соорудите ее из двух углов по 45 градусов.

Подготовка к установке

  1. Вырывается котлован глубиной 3 м. нужного объема
  2. На дне сделать подушку из песка до 15см.
  3. Организовать опалубочную конструкцию из ДСП или досок. При необходимости усилить поясом изготовленным из металлических прутьев.
  4. Сделать два отверстия в опалубке, в них установить обрезки труб. Это зона входа магистрали и переливной трубы, для соединения секций.
  5. Опалубочкая конструкция подлежит монолитному бетонированию (заливается один раз) . Для равномерного распределения раствора используется виброинструмент.

Монтаж внешней канализации

  1. Первый отсек формируется заливкой бетона. Получается герметичный отстойник. В этой секции крупные фракции оседают на дно. Сверху скапливается осветленная, частично очищенная вода. По соединяющей трубе она попадает в соседний отсек.

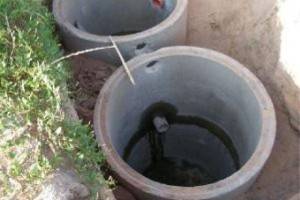

  2. Второй отсек изготавливается из бетонных колец, дно формируется толстой природной подушкой , для которой подойдут щебень, галька, гравий.
  3. Отсеки соединяются переливной трубой. Устанавливать ее нужно на уровне верхней трети отсека, под узлом 30мм на каждый метр трубы. Обычно устанавливают двухсекционную конструкцию, можно сделать септик с большим количеством секций, что позволит качественнее очистить воду.
  4. Для перекрытия септика можно применить опалубочную конструкцию и бетон. Также использовать плиты из железобетона. Необходимо установить смотровой люк.
  5. Засыпать котлован грунтом или песком.

Отстойник следует чистить раз в 2-3 года.

Как правильно проложить трубы

Чем шире труба в диаметре, тем меньший угол наклона .

Глубина установки канализации в частном доме определяется показателем промерзания почвы. В среднем – это 1 метр. В более холодных регионах глубину стоит увеличить до 1,5м. Дно траншеи перед установкой засыпою песком и хорошо его утрамбовывают. Это поможет уберечь  магистраль от разрушения при смещении грунта.

Идеальный вариант — прямой трубопровод от дома до коллектора. Для наружной канализации подойдут трубы из чугуна или пластика диаметром 110мм.

Места стыков необходимо сделать герметичными. Траншея с трубопроводом засыпается песком, а потом грунтом.

Биотуалет

Сантехническое оборудование под общим названием биотуалет появилось на рынке сравнительно недавно. Сейчас вариантов подобных туалетов достаточно много, но стоит выделить три основные разновидности:

  • торфяной туалет;
  • химический биотуалет;
  • биотуалет, использующий электроэнергию.

Торфяные туалеты используют в своей конструкции экологичные виды природного торфа в результате перемешивания образуется удобрение, которое можно использовать. Такие туалеты выполняются в отдельной кабинке, к ним необходимо для большего комфорта и для устранения вредных запахов отдельно делать принудительную вытяжную вентиляцию.

Химический биотуалет – это компактный двухкорпусный туалет, в котором используются химические реагенты, разлагающие все существующие отходы. При этом нижнюю ёмкость время от времени необходимо опорожнять. Такие туалеты различаются объёмом нижнего резервуара, и, следовательно, и промежутками времени между очисткой.

Принцип работы электрического туалета, имеющего в своей конструкции вытяжной вентилятор и компрессор, состоит в высушивании отходов и превращении их в порошковую массу, которая впоследствии удаляется. Единственное неудобство – дополнительный расход электричества.

Последовательность работ при монтаже внутренней канализации

Монтаж канализационной системы внутри дома осуществляется в следующем порядке:

Во-первых, устанавливают стояки, выводя их концы на кровлю и в подвал. Они должны проходить в непосредственной близости от унитазов. В подвале их соединяют с наклонной трубой, выходящей наружу в емкость септика, а верхние концы оставляют открытыми или снабжают обратными клапанами.

Во-вторых, подводят к стояку подводы от унитазов. Они должны быть отдельными.

В-третьих, подсоединяют к стоякам подводки от других устройств выше входов унитазов.

В-четвертых, устанавливают на все приборы сифоны.

В-пятых, соединяют сифоны с подводками.

На этом можно считать монтаж внутренней системы канализации оконченным

Важно, чтобы все стыки были плотными, а все трубы жестко крепились к стенам или перекрытиям, а их расхождение было бы исключено

В заключение скажем, что правильно спроектированная и собранная канализация будет работать все положенное ей долгое время без серьезных проблем.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
