Каркасная баня 5х5: проекты и чертежи

Плюсы и минусы

Прежде чем построить каркасную сауну, нужно ознакомиться со всеми преимуществами и недостатками. Она отличается от других:

  1. Быстротой возведения. Срок строительства составляет 20-40 дней, независимо от погодных условий.
  2. Легкостью конструкции. Не оказывает больших нагрузок на фундамент.
  3. Себестоимостью. Цена за квадратный метр ниже из-за используемого сырья и малых трудозатрат.
  4. Экологичностью. Безвредна для здоровья, поддерживает оптимальный микроклимат.
  5. Устойчивостью к земным колебаниям.
  6. Эксплуатацией. Каркасная сауна на даче сразу готова к использованию.
  7. Экономией топлива. Расход дров в 2-3 раза меньше, чем для кирпичной.
  8. Теплоизоляцией. Сохраняет тепло и почти моментально прогревается.
  9. Надежностью. Время эксплуатации варьируется от 10 до 20 лет.
  10. Размещением. Месторасположение может быть с высоким уровнем залегания грунтовых вод.
  11. Архитектурными формами. Существует возможность сооружать мансарды и веранды.

Иными словами, каркасная баня своими руками дешево и быстро и очень просто строится. Но при всех своих положительных свойствах, постройка через пару лет дает усадку. Это влечет за собой повреждение отделки. Предотвратить процесс помогает использование древесины камерной сушки. К еще одному весомому недостатку относятся затраты на наружные и внутренние отделочные материалы и утеплитель. Чтобы сооружение грело круглогодично, нельзя экономить на теплоизоляции. Также его нужно периодически обрабатывать антисептическими и огнезащитными средствами.

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

  • брус 100х150 мм для стоек;
  • доски 150х50 мм для стропил;
  • доски 150х20 мм;
  • рейки;
  • супердиффузная мембрана;
  • кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.

Современная каркасная баня — достоинства и недостатки

Современные технологии не стоят на месте и поэтому на место традиционным баням из сруба приходят более дешёвые в строительстве каркасные конструкции. Недорогое строительство сегодня стало актуальным, так как люди стараются минимизировать расходы на приобретение материалов и услуги строителей.

Небольшая каркасная баня с верандой

Преимущества каркасных бань очевидны:

  • Стены сооружения не дают усадки.
  • Строение получается достаточно тёплым и лёгким при использовании современных теплоизоляционных материалов.
  • Быстрота возведения конструкции с возможностью производить отделочные работы как внутри, так и снаружи здания одновременно. Каркас бани можно собрать с привлечением минимального числа людей за несколько дней. Отделочные работы занимают 2–3 недели.
  • Большой срок службы. Правильно построенное здание с соблюдением всех технологических требований сможет простоять столетие.
  • Отделка может осуществляться самыми различными материалами. Снаружи стены могут облицовываться сайдингом, натуральным деревом, камнем, штукатуркой и т. д.
  • Благодаря специфике постройки все инженерные коммуникации можно спрятать в стены.
  • Стоимость возведения каркасной бани существенно ниже бревенчатой и кирпичной.
  • Такое строение не нуждается в создании сложных архитекторских проектов и чертежей.

Но наряду с массой преимуществ есть и некоторые недостатки такой бани, к которым можно отнести высокий уровень влажности. Во время дождей и таяния снега в незащищенные места конструкции попадает вода, которая со временем накапливается и разрушает стены. Тем не менее, зная все тонкости и нюансы возведения такого здания можно избежать неприятных моментов.

Варианты проектирования бани

В начале строительных работ разрабатывается проект будущего сооружения. Сделать это можно самостоятельно, взяв за шаблон один из готовых чертежей в интернете. Есть хорошая альтернатива, которая сэкономит время, – заказать проект у специалистов. Эта же команда займется и пошаговым возведением под ключ.

В продаже есть готовые модульные баньки, которые просто собираются по принципу конструктора и не нуждаются в наружной или внутренней отделке.

Самые популярные размеры:

  • 3×4 м;
  • 3×6 м;
  • 5×5 м;
  • 6×6 м;
  • 6×8 м.

Если же решили делать эскизы самостоятельно, то нужно учесть такие моменты:

Правильное расположение постройки

Здесь важно организовать удобный подвод коммуникаций. Тип грунта на участке

От этого зависит тип фундамента

В частности, для бани с бассейном важно, чтобы подземные воды не подмывали сооружение. Планировка конструкции, размеры

Если будет строиться двухэтажная баня, то и нагрузка на каркас получится больше. Важно заранее рассчитать, где установить печь, определить высоту дымоходной трубы, в каком месте крыши она будет идти. На схеме необходимо указать, где проходят: вентиляция, электрическая проводка, канализация. Форма крыши, материал для ее настила. Проводится расчет мощности перекрытия.

Для коммуникаций желательно составить отдельный чертеж.

На усадьбе большой площадью хорошо будет смотреться целый банный комплекс с террасой, комнатой отдыха, столовой, спальней. В такой постройке отлично проводить время с гостями круглый год.

Популярны проекты с мансардой. Согласно стандартному плану комната отдыха на первом этаже занимает до 20 кв. м. От нее идет лестница наверх, где расположена спальня.

По стоимости от одноэтажной бани отличается не существенно

Внимание уделяется усилению фундамента, поскольку нагрузка на него приходится больше

Рекомендуем ознакомиться:

  • Поэтапное возведение бани с террасой
  • Каркасная баня с беседкой

В большинстве каркасных конструкций для пола берут обрезную доску (черновой настил), шпунтованную (чистовое покрытие). Все деревянные элементы тщательно проходят антисептиками.

На перегородки, стены, потолок удобно использовать вагонку. Для теплоизоляции лучше брать минеральную вату, сверху настелить 2 слоя пароизоляции.

В парной отлично разместится дровяная печь с баком для воды. Можно выложить ее вручную из кирпича или купить заводскую металлическую.

Тематический материал:

  • Кирпичная печь для бани
  • Металлическая печь для бани

На дачах часто ставят маленькие бани 3*4 м. Делать их проще квадратной или прямоугольной формы. Необычно выглядят баньки в виде бочки, треугольные. В парилке смогут разместиться 2–3 человека. Внутри постройки есть только основные помещения:

  • парная;
  • душевая;
  • предбанник (раздевалка).

Допускается наличие маленькой веранды. Обогревается баня печью на дровах или котлом.

Основные плюсы мини-бани – скорость строительства, небольшие траты.

Какие минусы учитываем при строительстве

Как у всех зданий из дерева, у каркасной бани будет повышенная пожароопасность. В проекте следует учесть дополнительную обработку специальными составами, которые позволят снизить горючесть. С точки зрения устойчивости к горению подбираются материалы для утепления.

При строительстве каркасных бань нельзя экономить на качестве электромонтажных работ. Электропроводка укладывается в негорючие кожухи. При установке любых электрических приборов, требуется заземление.

Повышенная влажность в бане может привести к разрушению минеральных утеплителей, если их не закрыть пароизоляцией. Поэтому, в качестве утеплителя рекомендуется использовать более функциональные материалы.

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых  размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

О том, как сделать стропильную систему двускатной кровли своими руками читайте тут.

Еще потребуется материал чернового пола. Что это будет — необрезная или обрезная доска, фанера или другой плитный материал — решать вам. Но всю древесину необходимо будет обработать. И антипиренами — для снижения горючести, и защитными антибактериальными составами. О том, чем обработать древесину внутри бани читайте тут.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют каркасные бани минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт)

Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

  • в парилке его использовать нельзя — не позволяют температурные режимы;
  • он плавится и поддерживает горение;
  • стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

  • Простота строительства;
  • дешевая конструкция (малая плата за материалы);
  • упрощение фундаментных работ в сравнении с другими вариантами;
  • слабая теплопроводность;
  • возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;
  • исключение усадки;
  • отсутствие надобности в сложной строительной технике;
  • экологическая безопасность (редкость для дачных бюджетных построек);
  • возможность выполнить все работы без привлечения специалистов;
  • исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;
  • широкое разнообразие вариантов отделки.

11фотографий

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

Строительство столбчатого фундамента

Данный вид основания под каркасную баню делают при наличии высоко расположенных грунтовых вод. Сооружают столбчатый вариант фундамента без привлечения спецтехники и бригады рабочих (детальнее: “Как сделать фундамент для бани столбчатый – разновидности вариантов строительства”). Нужно иметь в распоряжении бур, пластиковые или асбестовые трубы и уметь замесить цементный раствор.

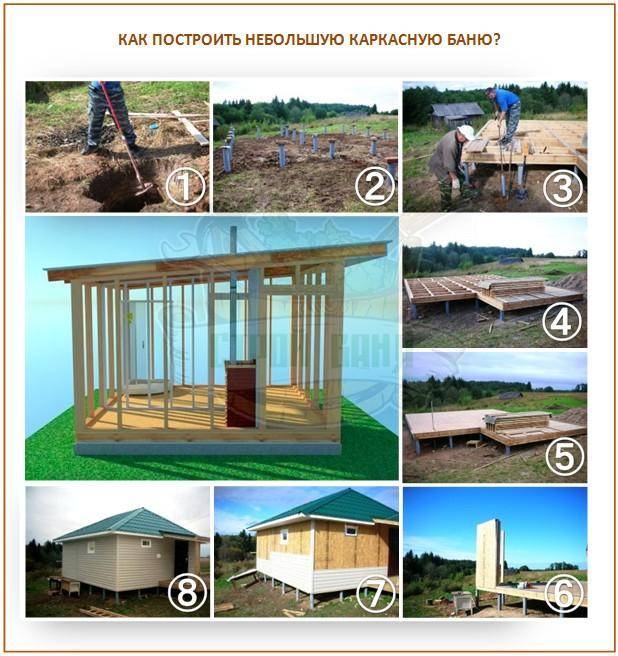

Если сооружается каркасная баня своими руками – пошаговая инструкция обустройства столбчатого фундамента выглядит так:

  1. Выравнивают земельный участок.
  2. Намечают места установки столбов.
  3. Бурят отверстия, на дно которых укладывают гидроизоляцию.
  4. Постепенно заливают бетонный раствор и поднимают трубу, которую на отметке 20-30 сантиметров закрепляют. Когда бетон застынет, армируют.
  5. Если основание готово, трубу наполняют раствором до конца.
  6. Используя крепкий брус, формируют ростверк.

Этап I. Проектируем

Итак, по каркасной технологии вы можете построить как небольшую парную на парилку и предбанник, так и двухэтажный загородный дом-баню. Все зависит от вашей фантазии и финансовых возможностей!

Для небольшой каркасной бани вам понадобится сделать простой ленточный или столбчатый фундамент, закупить сухой брус сечением не меньше 20х20 для стоек и обрезную доску:

Для каркасной бани, где будет минимум три помещения, незатейливым фундаментом из бруса уже не обойтись:

По желанию, чтобы сэкономить строительные материалы, вы можете сделать предбанник отдельно, как пристроенную веранду, тогда внутри достаточно будет места для парилки и моечной:

А вот за рубежом довольно популярно каркасной строительство целых двухэтажных домов. Естественно, и фундамент здесь нужен надежный (об этом – ниже), и материал хороший:

Либо сделайте вашу баню более просторной по площади, вместо второго этажа:

Чем этот вариант лучше? Дело в том, что каркасные бани – самые пожаронебезопасные. И худший вариант, если во время возгорания вы с друзьями находитесь в бильярдной на втором этаже. Огонь поднимается быстро, и вам попросту придется прыгать в сугроб – на этот раз не из соображений здоровья и экстремизма после разгоряченных процедур. А вот если дело будет летом…

Подготовка к постройке: чертежи проекта

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

Местоположение здания на участке

Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

Грунт на площадке для строительства

Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

  • парилка;
  • моечная и душевая;
  • помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Собираем каркас – материалы и установка

Для строительства каркаса стен понадобятся следующие пиломатериалы:

  • брус 150х150 мм;
  • брус 100х150 мм;
  • доска 150х40 мм;
  • стальные уголки;
  • деревянные нагеля.

Все пиломатериалы обязательно обработайте антисептическими пропитками. Они защитят дерево от негативных биологических воздействий, а также сделают его более устойчивым к влаге.

Работа начинается с установки стоек по углам строения, которые выполняются из бруса 150х150 мм. В торце каждой стойки просверлите отверстие под нагеля глубиной 80-100 мм. Такие же отверстия сделайте в ростверке по углам строения. Затем забейте в ростверк сами нагеля и насадите на них стойки. Дополнительно укрепите стойки стальными уголками и саморезами.

Затем стойки необходимо укрепить раскосами, как показано на схеме выше. Для изготовления раскосов используйте доски 150х40 мм. Торцы раскосов обрежьте под углом, которым они будут примыкать к обвязке и стойкам. Для фиксации досок воспользуйтесь саморезами и уголками.

Собираем каркас

Далее установите промежуточные стойки стен с шагом 600 мм, выполненные из доски 150х40 мм. Для крепления стоек используйте стальные уголки, которые должны располагаться с двух сторон раскоса. Кроме того, соедините промежуточные стойки друг с другом, а также с угловыми стойками при помощи перемычек, выполненных из таких же досок. Перемычки располагайте в шахматном порядке, т.е. на разном уровне.

Сверху свяжите все стойки обвязкой, которая выполняется из бруса 100х150 мм, она же будет служить мауэрлатом для кровли. Затем установите горизонтальные планки над и под проемами. Для планок используйте такую же доску, как и для стоек.

Затем по такому же принципу установите стойки межкомнатных перегородок – сверху и снизу соедините их обвязкой, а также укрепите раскосами и перемычками. На этом возведение каркаса завершено.

Теперь нужно уложить балки перекрытия, в качестве которых можно использовать брус 100х150 мм. Проставьте их кромкой на обвязку и закрепите уголками. Шаг балок должен соответствовать шагу стропил – это обычно 900–1000 мм.

Столбчатый фундамент – строим основу

Так как каркасная баня имеет небольшой вес, для нее в большинстве случаев вполне достаточно столбчатого мелкозаглубленного фундамента, при условии, что грунт устойчивый. На неустойчивых грунтах лучше выполнить свайно-винтовой фундамент. Если вы планируете выполнить под баней погреб или обустроить другие помещения, то понадобится ленточный фундамент. В остальных случаях лучше от него отказаться, так как строительство такого основания очень затратное и трудоемкое.

Вне зависимости от того, какой фундамент вы собрались строить, предварительно подготовьте площадку – прежде всего ее нужно правильно очертить. Обязательно убедитесь, что диагонали площадки имеют одинаковую длину. Затем избавьтесь от растительного слоя. Чтобы в дальнейшем под баней не прорастали растения, обработайте почву фунгицидами.

Теперь можно приступать к строительству самого фундамента. Если основание будет столбчатым, вам понадобятся такие материалы:

  • песок;
  • щебень;
  • цементный раствор;
  • бетонные фундаментные блоки (можно заменить кирпичом);
  • битумная мастика;
  • рубероид;
  • брус 150х150 мм.

После подготовки материалов разметьте участок под столбики, которые должны располагаться с шагом 1,5–2 м. Затем выкопайте ямы на глубину около 40 см. Дно ям засыпьте щебнем и песком толщиной по 10 см. Каждый слой тщательно утрамбуйте. Поверхность насыпи выровняйте в горизонтальной плоскости.

Столбчатый фундамент бани

В ямы уложите два бетонных блока, затем нанесите раствор и сверху уложите еще два блока с перевязкой. В процессе укладки блоков следите, чтобы столбы были установлены строго вертикально. Затем сверху обработайте блоки битумной мастикой и положите пару слоев рубероида.

После этого нужно выполнить ростверк, т.е. уложить по периметру фундамента брус и скрепить его между собой. В процессе укладки следите, чтобы углы ростверка равнялись 90 градусам. Угловое соединение бруса ростверка желательно выполнить «в лапу» или хотя бы «в полдерева». Затем нужно уложить на столбики балки перекрытия и врезать их в ростверк.

Свайно-винтовой фундамент выполняется еще проще – в грунт вкручиваются сваи по принципу обычного бура. Уровень их заглубления должен составлять не менее двух метров. В процессе заглубления нужно следить, чтобы сваи располагались вертикально.

Затем верх свай обрезается так, чтобы края находились на одном горизонтальном уровне. После этого к сваям приваривается ростверк, который выполняется обычно из двутавровых балок. Эти же балки используются и для перекрытия.

На металлических балках нужно закрепить брус 150х150 мм при помощи болтов. Он будет служить обвязкой для стоек каркаса.

Недостатки

О повышенной пожароопасности каркасных строений уже писали. И это — основной недостаток домов, построенных по этой технологии. Потому желательно все материалы обрабатывать антипиренами (средствами, снижающими горючесть материалов).

Горючесть стен ведет к тому, что вся электропроводка должна укладываться в металлических коробах или специальных негорючих гофрированных рукавах. По этой причине электромонтажные работы становятся сложнее, и дороже — добавляется стоимость  кожухов и гофрорукавов.

Каркасная баня имеет дополнительные минусы: высокая влажность вносит свои коррективы

Придется уделить повышенное внимание пароизоляции стен. При использовании минеральной ваты нужно будет оградить утеплитель от влаги очень тщательно: при намокании он теряет свои свойства

Причем при высыхании, восстанавливает их лишь частично. Если он мокрым замерзнет, то просто рассыпается. Потому, пароизоляцию (не «гидро», а именно «паро») выбираем качественную и надежную. При укладке соблюдаем технологию вплоть до мелочей (нахлесты, приклеивание стыков и мест крепления и т.д.).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
