Столбчатый фундамент: типы, плюсы и минусы, материалы, строительство, особенности

Описание и особенности столбчатого фундамента

Выбирать нестандартную основу строения резонно, когда верхние слои почвы «плавающие». Под ними есть устойчивая опоры в виде каолина, скальных обломков или крупнозернистой каменной крошки. Копать до них, к примеру, метр. Стандартный фундамент принято уводить вглубь примерно на полметра.

В общем, делая классическую основу дома в неблагополучных почвах, придется потратить в разы больше строительной смеси, а значит, и денег. Дешевле точечно воткнуть трубы,  уперев в устойчивые слои грунта. Давление дома передастся туда же. Значит, дом простоит дольше.

Трубы под столбчатый фундамент бывают из сплавов железа, асбеста, бетона, пластика. Последний не способен выдержать крупные и тяжеловесные здания. Зато, малогабаритные, легкие постройками хозяйственного типа столбчатый фундамент из пластиковых труб несет с достоинством, выгодно отличаясь стойкостью к гниению и коррозии. Врытый в землю полимер нет нужды гидроизолировать.

К зданиям с повышенной степенью нагрузки не применимы и асбестовые трубы. У них минеральный состав. Асбест – тонковолокнистый, негорючий камень. В былые времена из него делали костюмы пожарных. Из строительных материалов асбест присутствует в шифере.

Не поддаваясь огню, волокна минерала могут вбирать воду. Даже с гидроизоляций столбчатый фундамент из асбестовых труб служит около 60-ти лет, что не является пределом мечтаний. Зато, под асбестовые сваи не нужны опалубка, траншея и гравийная подушка. Прочность минеральных труб на высоте.

Фундамент дома столбчатый из металлических труб прочен, не растрескивается. Последний «грешок» свойственен для опор из асбеста и бетона. Под последний, кстати, берется труба-опалубка для столбчатого фундамента. Не секрет, что бетон – строительная смесь. Дабы придать ей форму столба, раствор заливают в формовочную трубу, заранее вкопанную в грунт.

Минусом металлических опор, как говорилось, является склонность к коррозии. Она постепенно разрушает фундамент. Аналогична ситуация с деревянными столбами. Они тоже держат солидную нагрузку, но гниют.

Естественно, проводятся гидроизоляционные работы. Однако, влагозащитные материалы тоже не вечны. Не разбирать же дом и выкапывать фундамент для повторной обработки.

Максимальнонадежными и долговечными считаются каменные столбы. Впрочем, нужно понимать характеристики разных горных пород. Известняк со своей твердостью по шкале Мооса в 3-4 бала и склонностью впитывать воду вряд ли станет зданию крепкой опорой.

Для столбчатого фундамента выбирают вулканические и интрузивные породы типа гранита, доломита, базальта. Они держат дома около 100-та лет. Только вот материальные затраты на каменные столбы больше, чем на обычный, даже заглубленный фундамент.

Закладываются трубы фундамента под точки максимальной нагрузки, то есть углы дома, несущие стены и их пересечения, стыки. Есть требования к минимальному сечению опор. Ширина бетонных, к примеру, должна быть от 40-ка сантиметров, а каменных от 60-ти. Есть и требования к промежуткам меж столбами. Минимум 1,2, а максимум 2,5 метра.

Вместо гравийных подушек опорой столбам фундамента может стать тонкая монолитная плита из бетона. Ее заливают, если на глубине закладки труб нет грунтовых вод.

В пучинистых грунтах столбы фундамента принято закладывать ниже глубины промерзания. Основания труб расширяют до площадок-анкеров. С ней фундамент не вытащить из грунта при морозном пучении. Дополнительно столбы армируют, или сужают к верхушкам.

Из чего делается столбчатое основание

Как сделать столбчатый фундамент, и из каких материалов:

  • тяжелого бетона В15-В25;
  • железобетона (монолитного, сборного);
  • труб (асбоцементных и металлических) с вставленными внутрь прутьями арматуры и залитым бетонным раствором;
  • прочных пород древесины (например, дуба);
  • обожженных красных кирпичей;
  • бутовых камней;
  • бутобетона.

Асбестоцементные столбы

Трубы из асбестоцемента для сооружения столбов для фундамента используются не часто. Хотя они прекрасно себя чувствуют в любых грунтах. Несущая способность у них не высокая, но она и не требуется, потому что трубы в конструкции фундамента выполняют функции опалубки.

Для легких сооружения рекомендуется использовать трубы диаметром до 150 мм. Для тяжелых построек не меньше 250 мм.

Монолит

Здания в 2 или 3 этажа предпочтительнее сооружать на столбчатом монолитном основании. Такой фундамент не просядет даже под значительным давлением.

Монолитный фундамент считается самой популярной конструкцией по сравнению с другими столбчатыми основаниями

Монолитное основание из столбов создаётся из бетона, усиленного металлическими прутьями и залитого в специальные формы — трубы или опалубки. Данный фундамент получается необыкновенно долговечным, так как полностью лишён швов.

Столбы из пластиковых труб

Здесь та же ситуация, что и с асбоцементными. То есть, пластиковые трубы выступают в роли опалубки. Они не подвергаются коррозии, не разрушаются под действием воды, поэтому для них не нужна гидроизоляция. Единственное – это надо правильно опоры залить под фундамент. А именно: установить в них армирующий каркас и залить бетонный раствор.

Блочные опоры

Столбчатый фундамент может быть составлен из бетонных или железобетонных блоков, изготавливаемых отдельно и монтируемых непосредственно при обустройстве опорной конструкции для постройки.

Каждый столб конструкции можно собрать из отдельных блоков — очень надёжного материала

В ГОСТ указано, что блоки, которые пойдут на сооружение фундамента, необходимо производить из бетона марки не ниже М-100. Что касается размера блоков, то частные застройщики привыкли брать сырьё с параметрами 20*20*40 см и весом 32 кг. Относительно лёгкими считаются фундаментные блоки из керамзитобетона — материала, который устойчив к термическому воздействию.

Чаще всего для самостоятельного сооружения столбчатого фундамента берут лёгкие небольшие блоки, поскольку из крупного сырья построить опоры получится только с применением техники

Лучшая глубина закрепления столба из блоков в земле — от 50 см до 1 метра. Если же тип грунта и вес постройки диктуют иные требования, то разумнее сооружать не блочный фундамент, а основание из асбестоцементных труб, наполненных бетоном. Закладывать блоки на глубину более 1 метра слишком трудно.

Кирпичные столбы

Надумав сооружать столбчатый фундамент из кирпича, необходимо закупать только красное полнотелое керамическое строительное сырьё. Этот материал отвечает всем необходимым требованиям: он водонепроницаем, необыкновенно прочен и морозостоек.

Для сооружения фундамента принято использовать красный полнотелый керамический кирпич, ведь он наиболее прочен

Из кирпичей можно сооружать как малозаглубленный, так и заглублённый столбчатый фундамент. Глубина первого варианта основания колеблется между 40 и 70 см. А заглублённый фундамент всегда устанавливается ниже уровня промерзания грунта на 30–50 см.

Чтобы сделать основание надёжным, кирпичные опоры столбчатого фундамента требуется создавать в 2 кирпича

Разновидности

Столбчатые конструкции различаются по нескольким основным параметрам.

По форме опор

Бывают опоры круглого и прямоугольного сечения

При использовании в качестве несъемной опалубки труб получаются круглые столбы.

Монолитные бетонные опоры могут быть квадратными или круглыми в зависимости от проекта, их форма определяется видом опалубки.

По типу материала

Столбы для фундамента сооружают из кирпича, строительных блоков и труб. Кроме этого они бывают монолитными бетонными и деревянными.

Из кирпича

Полнотелый керамический или силикатный кирпич подходит для возведения опор на участке с плотным грунтом и низким залеганием подземных вод. Отличается долговечностью и прочностью.

Кирпичные столбы выкладываются на цементный раствор. В кладке часто оставляют внутренний колодец, который заливают бетоном или цементом. Подробнее читайте тут.

Из пластиковых и других труб

Стальные, асбестовые и пластиковые трубы являются несъемной опалубкой для армированной бетонной трубы. Труба устанавливается в скважину на песчаную подушку. В нее помещается арматурный каркас, после этого труба заливается бетоном.

О возведении столбчатого фундамента из пластиковых труб расскажет эта статья, из асбестовых, железных, ПВХ — эта.

Из бетонных блоков

Бетонные блоки используются как материал для наборных столбов. Часто применяются блоки размером 20*20*40. Их укладывают по 2 в ряд.

Подробности — в этой и этой статьях.

По глубине заложения

Насколько столбы должны быть вкопаны ниже уровня земли, определяет проектировщик. При этом учитывается ряд факторов – качество грунта, климатические особенности местности, вес будущей постройки.

Мелкозаглубленнй

предполагает заглубление столбов всего на 40-50 см

На крупнообломочной или скальной почве с таким фундаментом строятся достаточно габаритные деревянные постройки.

На обычном грунте со слабой пучинистостью мелокзаглубленные фундаменты применяются для строительства легких щитовых и деревянных зданий. Подробнее можно узнать тут.

Незаглубленный

Тип основания с установленными на поверхности земли столбами. Иногда столбы погружают в грунт на 10—15 см. Подходит для возведения негабаритных построек на крупнокаменном или скальном основании, а также для легких хозпостроек на непучинистом грунте.

О возведении незаглубленного СФ читайте тут.

Заглубленный

Чаще всего применяется заглубленный вариант столбчатого фундамента. В этом случае столбы вкапывают на глубину ниже глубины промерзания почвы. Применяется при строительстве жилых домов из легких материалов.

Заглубленные опоры должны быть установлены с особой тщательностью. Если опорная система будет неправильно рассчитана или некачественно построена, то столбы начнут неравномерно проседать. В результате их придется выравнивать и укреплять, а это достаточно дорого и трудоемко.

По способу возведения

Столбы могут быть сооружены путем сборки, заливки или установки готовой монолитной конструкции.

Сборный

При сооружении сборных столбов особое внимание уделяется цементному составу. От его качества зависит надежность и долговечность опор

Монолитный

Монолитные столбы получают путем заполнения предварительно подготовленных скважин бетоном. Для повышения прочности используется армирование. Можно привезти на площадку уже готовые монолитные армированные столбы и установить их в скважины.

Подробнее читайте здесь.

Столбчато-ленточный

Вариант, совмещающий столбчатую и ленточную технологию

После этого по линии ленты в местах повышенной нагрузки прокапывают ямы для опорных столбов. Далее устанавливаются столбы, и их верхушки связываются ленточной частью конструкции.

Более подробно расскажет эта статья.

По наличию ростверка

Ростверк – это конструкция, соединяющая все столбы фундамента в единое целое, благодаря чему обеспечивается равномерное распределение нагрузки от дома на столбы.

При помощи ростверка основанию здания придается повышенная прочность. Кроме того, создается защита от смещения столбов по горизонтали.

Ростверк может быть:

  • высоким;
  • повышенным;
  • заглубленным.

Высокий ростверк устанавливается на уровне более 15 см над землей. В этом случае исключается воздействие на него пучинистости грунта. Повышенный ростверк располагается на уровне от 0 до 10 см над землей. Существует еще заглубленный ростверк – частично погруженный в грунт.

Легкие постройки на устойчивых непучинистых грунтах можно строить без ростверка. В этом случае каждая опора накрывается оголовком. Связываются столбы черновым полом дома.

Подробнее читайте здесь.

Определение длины свай

Для участков с устойчивым плотным грунтом достаточно будет длины опоры 2500 мм. Если строительство ведется на склоне, нужно учитывать перепады высоты. На неровных участках используют опоры различной длины, в зависимости от высоты местности.

При строительстве на неустойчивой почве длина опоры должна достигать слоя плотного грунта. Его расположение определяют с помощью пробного бурения. Вводят бур в почву, через небольшое расстояние вынимают его и смотрят на тип почвы на лопастях.

Если на ножах бура оказался торфяник, плывун или влажная земля, то нужно бурить скважину до тех пор, пока появится песчаный или глинистый слой. После достижения плотного слоя замеряют глубину скважины с помощью опущенного на веревке камня или другого тяжелого предмета.

Материалы для строительства столбчатого фундамента

Классическим материалом для возведения столбчатого основания является бетон, армированный рифленой арматурой. Однако в зависимости от назначения, материала возведения и других характеристик строения опорно-столбчатый фундамент может быть выполнен из бетонных блоков, кирпича, бутового камня. Гораздо реже, как правило, для малых, не создающих больших нагрузок, построек применяются бревна.

Фундамент из бревен

Основание из деревянных столбов обычно сооружается под беседки, навесы, времянки и прочие хозяйственные строения. Широким спросом не пользуется из-за небольшого срока службы и малой несущей способности.

Рисунок 3. Варианты устройства столбчатого основания из бруса (сверху) и бревен (снизу)

Для устройства применяются брус или бревна диаметром 150-200 мм. Перед использованием их нужно качественно обработать антисептической пропиткой и защитить гидроизоляционным материалом – например, часто используется гудрон, отличающийся низкой ценой и довольно неплохим качеством.

Опоры из кирпича и бетонных блоков

Кирпичные столбы – более распространенный способ сооружения столбчатого фундамента. На таких основаниях строят даже каркасные дома. Но опять-таки следует учитывать, что срок службы такой конструкции будет небольшим. Для этих целей подходит исключительно полнотелый керамический и силикатный кирпич, характеризующийся не высоким влагопоглощением (по ГОСТ более 6%, а верхний предел не ограничен, поэтому нужно выбирать конкретный кирпич отталкиваясь от фактических значений водопоглощения).

Фото 4. Опорные столбы из красного кирпича

Также для кладки столбов часто используют бетонные блоки размерами 400х200х200мм – их нужно на порядок меньше. Так, при выкладке опоры из кирпича надо, его площадь формируется из 4 кирпичей, то блоков необходимо всего 2 (плюс к этому высота будет гораздо больше). Глубина заложения столбов обычно принимается в пределах 500-700 мм.

Фото 5. Опорные столбы из блоков

Перед кладкой опор выполняется устройство песчано-гравийной подушки толщиной 200-300 мм с тщательным утрамбовыванием каждого слоя. Сверху подушку нужно полить цементным молочком.

После выкладки столбов строительные работы можно продолжать по истечении 2-3 недель, которые нужны для набора раствором достаточной прочности.

Монолитные железобетонные и трубные столбчатые фундаменты

Столбчатое основание в виде железобетонных опор обладает большей несущей способностью и надежностью, что достигается за счет монолитной конструкции и армирования. Для его устройства подготавливаются канавы определенного размера, в которых делается песчаная подушка и устанавливается армирующий каркас из рифленой арматуры. Выше уровня земли делается опалубка из обрезной доски или фанеры. Финишный этап – заливка бетоном.

Фото 6. Железобетонные опоры столбчатого фундамента

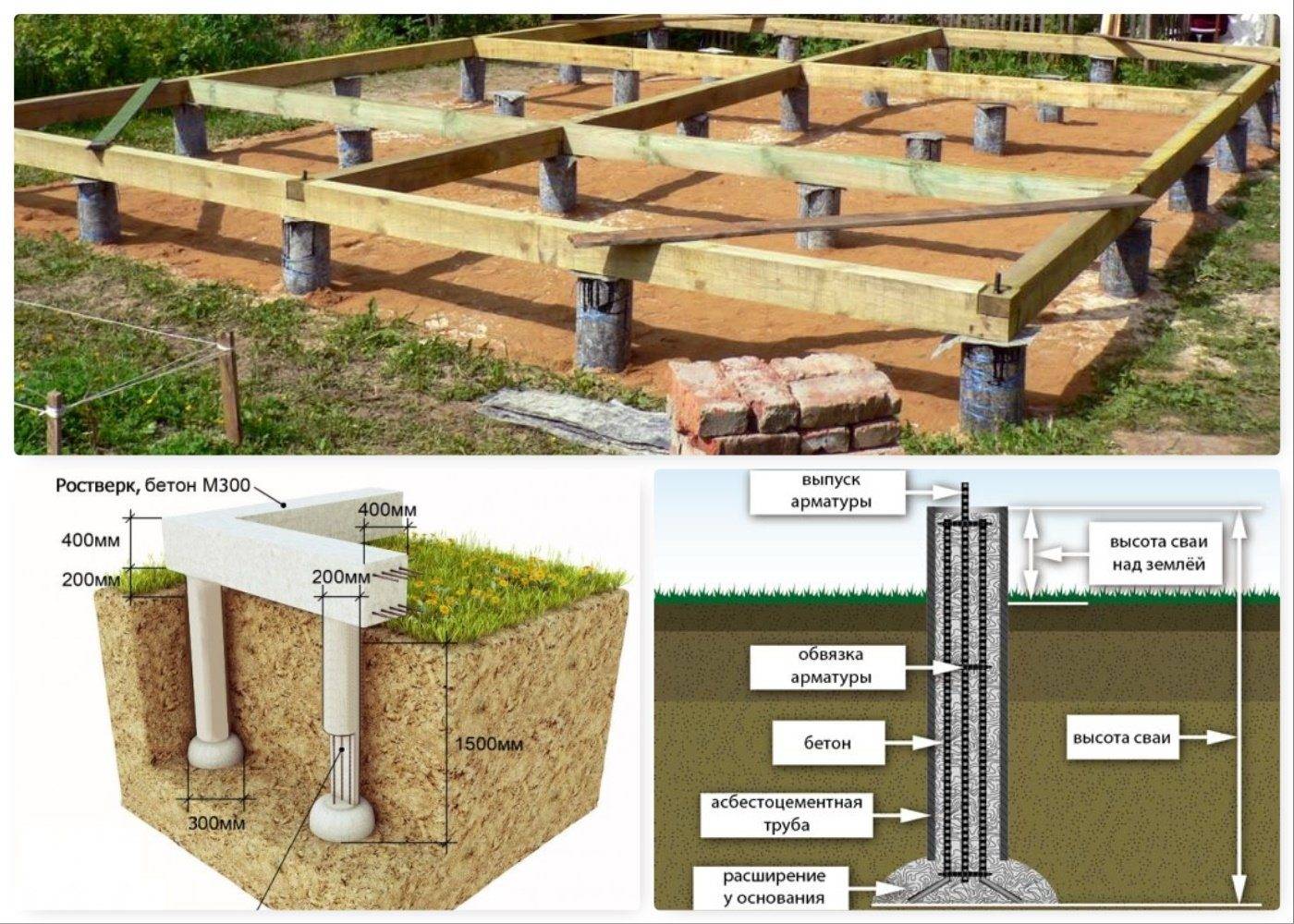

Нередко используются асбестоцементные или металлические трубы, которые выступают в качестве несъемной опалубки. Для них тоже подготавливаются скважины соответствующих размеров, а внутрь устанавливается армирующий каркас из арматуры.

Фото 7. Столбчатое основание с использованием асбестоцементных труб

В некоторых ситуациях целесообразно выполнение подошвы или так называемой «пяты» – специального расширения в нижней части опоры. Такой вариант идеально подходит при строительстве фундаментов на сложных грунтах и под здания с внушительным весом.

Фото 8. Бетонные опорные столбы основание с подошвой в нижней части

Что собой представляет, фото

Для строительства столбчатого основания под дом (сарай, террасу, веранду) на собственном участке чаще всего используются блоки ФБС размером 20х20х40, так как они:

  • прочные — выдерживают нагрузки 150 кг на квадратный сантиметр;
  • морозоустойчивы — переносят 15 и более циклов заморозки;
  • примерная масса одного блока — 32 кг, потому специальная техника при возведении не потребуется.

До начала возведения фундамента необходимо выяснить, какой тип грунта находится в месте строительства и глубину его промерзания, уровень залегания грунтовых вод, а также наличие «водяных линз», которых быть не должно. Грунтовые воды не должны проходить ближе, чем в 50 см от подошвы столбов.От глубины промерзания зависит, насколько глубоко потребуется заложить опору под сооружение. В средней полосе РФ глубина промерзания составляет максимум 1 метр, но могут быть отклонения. Нижняя точка фундамента обязательно должна располагаться ниже точки замерзания почвы.

Для пристроек (терраса, веранда) строится отдельный фундамент, который затем не связывается в одну конструкцию при помощи ростверка. Так делается, потому что нагрузка на опору таких сооружений другая — она меньше. Столбы под печь ставятся отдельно от общей системы фундаментов.

Незаглубленные виды фундаметов

Столбчатый незаглубленный фундамент выполняется своими руками легко – пошаговая инструкция презентует подробную этапность работ.

Технология строительства

Незаглубленное основание на столбах или блоках выполняется в строгой технологической последовательности:

  1. Размечается площадка – очищается от мусора, снимается дренажный слой, устилается подушка и формируется гидроизоляция.
  2. Определяются точки размещения опор – блоков из бетона с параметрами 20х20х40 см.
  3. Выкапываются небольшие траншеи с обязательным строительством подложки из песка.
  4. Монтируются опорные элементы – на один столбик будет нужно 4 блока указанных габаритов. Их выкладывают в два ряда, соблюдая расстояние в виде шахматки между опорными столбами будущего фундамента.
  5. Проводится заливка столбчатого фундамента – швы обрабатываются плотным раствором на основе цемента.
  6. Стыки обязательно защищаются от влаги битумной мастикой, рубероидом или стеклоизолом.

Поэтапная инструкция

  1. Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
  2. После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
  3. Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.

Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.

Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.

Монолитный столбчатый фундамент

Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком – железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.

Сборный столбчатый фундамент

Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:

  • ширина углублений равна 40 см;
  • в ямы слоями засыпается гравий и песок;
  • устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.

Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.

Кирпичный столбчатый фундамент

Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.

Столбчатые основания собираются по следующей схеме:

  1. В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
  2. На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
  3. Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.

Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.

Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.

Типы столбчатого фундамента, материалы и особенности

В зависимости от глубины расположения основания столбчатые фундаменты делятся на следующие виды:

  • Незаглубленные – глубина их заложения составляет в среднем от 0,3 до 0,5 глубины промерзания почвы в данной местности.
  • Малозаглубленные – к ним относят основания зданий, заложенных на глубине равной 0,5—0,7 глубины промерзания согласно нормам.
  • Заглубленные, основание которого опускается на уровень промерзания грунта и ниже.

Изготавливают опоры столбчатого фундамента из различных материалов. На выбор определенного вида материала влияет,в первую очередь, вес возводимого здания.

Для столбов может использоваться:

  • бутовый камень или камень-плитняк, имеющий средние размеры, причем нужно подбирать материал для опор одних параметров;
  • красный кирпич хорошего обжига, так как материал низкого качества может быстро разрушиться;
  • комбинация бетона и бутового камня;
  • монолитный железобетон;
  • блоки из железобетона и бетона; трубы из асбестоцемента или металла, заполненные бетонной смесью;
  • древесина твердых пород.

Для обеспечения устойчивости здания и длительной его эксплуатации опоры при сооружении фундамента должны выдерживать значительную нагрузку, что возможно лишь при определенных габаритах. Размеры каждого столба, глубина их заложения, количество столбов, места расположения, а также расстояние между соседними столбами являются расчетными. Определенно не стоит в данном случае применять метод “на глаз”, лучше воспользоваться помощью профессионалов или специализированных программных инструментов.

По конструкции столбчатый фундамент сооружают монолитным (из железобетона), комбинированным (трубы из асбестоцемента или железа, залитые раствором) или сборным из отдельных элементов (кирпич, камень или готовые блоки). Кроме того, возводят фундамент подобного типа, используя готовые столбы из железобетона или дерева.

К особенностям монолитного столбчатого фундамента относятся: использование в качестве основного материала бетонна; трудоемкость из-за соблюдения технологии сооружения столбов; необходимость обустройства опалубки и использования арматуры; надежность, долговечность и прочность конструкции.

Сборный столбчатый фундамент менее трудоемкий и возводится с использованием штучных элементов. Такой фундамент широко использовался в прошлом, он отличается следующими параметрами: значительным сокращением сроков сооружения основания; необходимостью проведения гидроизоляционных работ. Кирпичный фундамент применяется довольно редко из-за сложности возведения и способности кирпича впитывать влагу, разрушаясь под ее воздействием. Поэтому часто используется комбинированный вариант, при котором нижняя часть опор, находящаяся в земле, отливается из монолитного бетона, а верхняя возводится из кирпича. Фундамент из бетонных блоков менее подвержен разрушению под действием влаги, но впитывает ее, поэтому нуждаются в проведении гидроизоляционных мероприятий. Кладку из блоков выполняют с обязательной перевязкой швов, а для усиления прочности в пустоты устанавливают металлические стержни и заполняют их раствором.

Особенности комбинированного столбчатого фундамента: сокращение сроков строительства основания; не требуется точно соблюдать глубину заложения всех опор, так как этот параметр корректируется.

Фундамент из труб, применяющихся в качестве столбов, напоминает свайный, но характеризуется меньшей глубиной заложения.

Характерные черты возведения фундамента из готовых столбов: увеличение скорости сооружения; снижение трудоемкости выполнения работ. Для этой технологии применяются опоры из древесины или железобетона.

Под дома из дерева, особенно возводимые по каркасной технологии, можно устанавливать столбы из древесины хвойных пород или дуба, обработанные специальным составом от гниения.

Для того чтобы увеличить устойчивость опор и исключить их горизонтальное смещение, верхние торцы столбов соединяются между собой металлическими балками, швеллером или монолитной конструкцией из железобетона, называемой ростверком. В зависимости от климатических условий и рельефа местности его нижняя часть может быть заглубленной в траншею, располагаться на уровне земли или иметь зазор между почвой и поверхностью фундамента. Чтобы защитить стены от неблагоприятного воздействия грунта и влаги на столбчатом фундаменте сооружают цоколь.

Возможные ошибки при строительстве и способы их исправления

Существует несколько ошибок, которые чаще всего допускаются при возведении столбчатого фундамента из блоков своими руками:

  1. Столбы без подошвы быстро просядут. Чаще всего строится фундамент без подошвы, так как это позволяет сэкономить на стройматериалах и сделать процесс возведения менее трудоемким.
  2. Столбчатый фундамент нельзя ставить в просадочном грунте, так как от проседания (погружения в почву) в будущем такую постройку не спасет даже качественно сделанная подошва у каждого столба.
  3. Нельзя возводить столбчатый фундамент в глинистой земле. Зимой столбы будут выталкиваться (подниматься и уходить в разные стороны) из такого грунта, даже если они построены ниже точки промерзания и имеют подошву.
  4. Неправильный расчет нагрузки на фундамент от несущих конструкций сооружения приводит к возникновению боковой составляющей, уводящей столб в сторону.

Просевший фундамент можно выровнять, поставив здание на домкраты и нарастив столбы до нужной высоты.

Столбчатое основание подойдет для деревянного дома (из бревен, бруса) и для каркасного сооружения высотой не более двух этажей. На такой опоре можно построить одноэтажный дом из ячеистого бетона (вес стройматериала не должен быть больше 1000 кг/м3)

Важно, чтобы будущее здание давало на все столбы одинаковую нагрузку

Много важной и полезной информации о столбчатом фундаменте найдете здесь

Когда стоит использовать такой тип основания?

Пока сила сопротивления грунта больше веса гаража, сооружение находится в состоянии стабильности. Если ситуация складывается наоборот, то строение начнёт оседать.

Этот процесс происходит неравномерно, и стены начнут растрескиваться вплоть до полного разрушения.

Также пагубно сказывается на конструкциях гаража морозное пучение грунтов. В этом случае замёрзшая почва начинает выдавливать фундамент вверх и в результате неравномерного воздействия распирающих сил, стены гаража тоже могут потерять свою целостность и несущую способность.

Достоинства ЛФ

Опорная лента здания обладает многими преимуществами перед другими видами фундаментных оснований такими, как:

  • фундамент способен сохранять свою несущую способность и целостность на протяжении 2-х веков;
  • ЛФ образует прочное основание, которое выдерживает большие нагрузки. Это позволяет строить гаражи не только из газобетона, но из кирпича, тяжёлых блоков с применением конструкций из металла;
  • фундамент в виде ленты возводят практически на любых грунтовых оснований. Исключение составляют болотистые и пучинистые почвы глубокого залегания;
  • несмотря на высокую себестоимость 1 м3 монолитного железобетона, ленточный фундамент выгодно возводить из-за малых объёмов расхода материалов на гаражный бокс;
  • в отличие от точечных опор (столбчатые и винтовые фундаменты) ЛФ позволяет устроить подвальные помещения или смотровые ямы.

Гаражный бокс из газоблоков:

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
