Конструкция банной печи из металла: чертежи + фото

Установка металлической печи в баню и пожарная безопасность

Удачный вариант установки своими руками, когда топочная дверка и поддувало выходят в предбанник.

Во-первых, так удобнее топить, во-вторых, тепло достанется и предбаннику, а в-третьих, если в плохую погоду печка задымит, газ попадет не в парилку.

Перед топкой обязательна установка защиты для пола – небольшого листа металла.

Экранирование кирпичной кладкой не только улучшает свойства печи, но и повышает безопасность ее использования.

Там, где труба проходит через кровлю и потолок, ее обкладывают кирпичом. Чтобы это осуществить, в верхней части трубы приваривается металлическая площадка, на которой будет возводиться кладка.

Покраска печи

Жестяная конструкция со следами сварки, плохо выглядит даже в гараже, не то что в бане. Кроме того, некрашеные поверхности более подвержены коррозии. Чем покрасить металлическую банную печь? Простые краски с пределом огнестойкости в 160°С не подходят.

Нужно подыскать:

1. Органосиликатную эмаль (до 350°С).
2. Кремнийорганическую эмаль (до 800°С).

Килограмм более жаростойкой краски, обычно стоит дороже, к тому же вторая эмаль тяжелее и расходуется ее больше.

Помещение во время покраски должно быть теплым и сухим. Поверхность обезжиренная. Использовать желательно пульверизатор, а не кисть или валик.

Наносить нужно 2 слоя. Второй, после полного высыхания первого. Ни в коем случае нельзя ускорять сушку искусственно (феном, или подтопкой). Полное высыхание достигается через 7 дней.

Опытным путем мастера пришли к выводу, что саму печь лучше красить кремнийорганической краской, а экран органосиликатной.

Расчет и размеры

Перед началом отделочных работ нужно разметить расположение портала, придумать какой формы он будет, где будут закреплены отдельные элементы. Чтобы высчитать количество кирпича, нужно знать размер портала для печи в баню. Порядок вычисления:

1. Высчитать площадь кладки.
2. К получившемуся значению прибавить 2 ряда кирпичей, которые будут основанием.
3. Разделить общую площадь кладки на площадь сторон одного кирпича.
4. Прибавить 10% от получившегося значения к рассчитанной площади.

Зависимо от размера печи, пожеланий хозяина, порталы могут быть вертикальными или горизонтальными.

Вертикальный портал

Самодельная банная печь из металла: преимущества

Металлическая банная печь имеет ряд следующих преимуществ:

• быстро нагревается – принимать баню можно уже через пару часов после начала нагревания печки и протапливать долго нет необходимости;
• низкая стоимость самодельного производства;
• в зависимости от количества сварки и того, насколько толстый металл был взят в качестве материала для сборки, срок эксплуатации печки может варьироваться от 5 до 25 лет;
• если соблюсти все требования при сборке конструкции, опасность взрыва и задымления будет практически отсутствовать;
• наличие мягкого пара, который выходит при нагревании больших печей из кирпича. Они способны после топки длительное время сохранять тепло внутри, которое передается в банное помещение посредством нагревания воздуха вокруг.

Однако стоит учесть, что обустройство большой печи требует установки капитального фундамента на месте ее установки, а это связано с приличными расходами, однако, небольшая каменка таких требований к установке не имеет.

Несмотря на то, что принцип работы печки-каменки из металла достаточно простой, в готовом виде они стоят очень дорого. Именно поэтому гораздо дешевле обойдется собрать ее простейшую модель самостоятельно на основании чертежей конструкции. При желании каменку можно оборудовать баком для разогревания воды.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Печь каменка – руководство по изготовлению

Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:

• простая горизонтальная печь из баллона, растапливаемая внутри парной;
• каменка из трубы 530 мм с выносным топливником;
• вертикальный банный котел «три в одном».

Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

Совет. Если подыскать хорошую трубу или баллон не удается, варите печку по чертежу из листовой стали толщиной не менее 3 мм (лучше – 5 мм). Сначала вам придется выполнить ряд операций по сборке топки – нарезка заготовок и сваривание их между собой с четким соблюдением углов 90°.

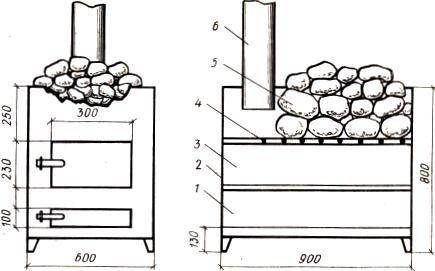

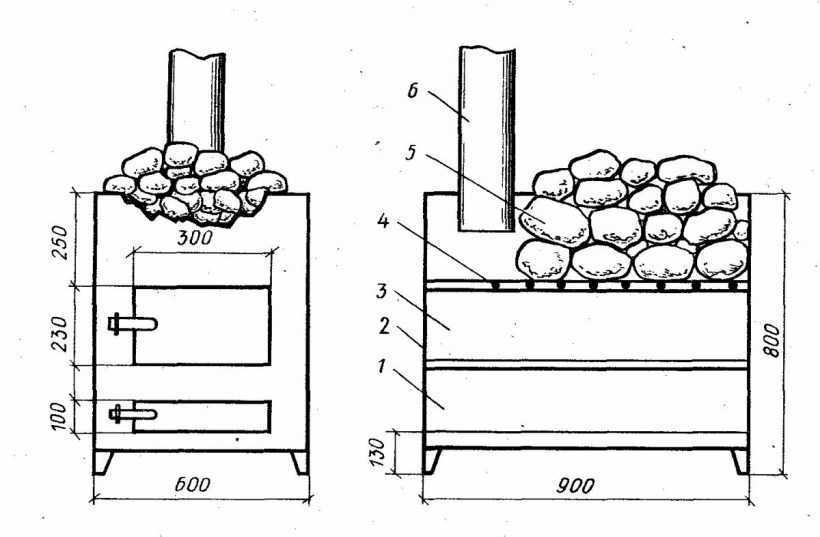

На чертежах — варианты отопительных агрегатов из листового железа

Свариваем простую печку

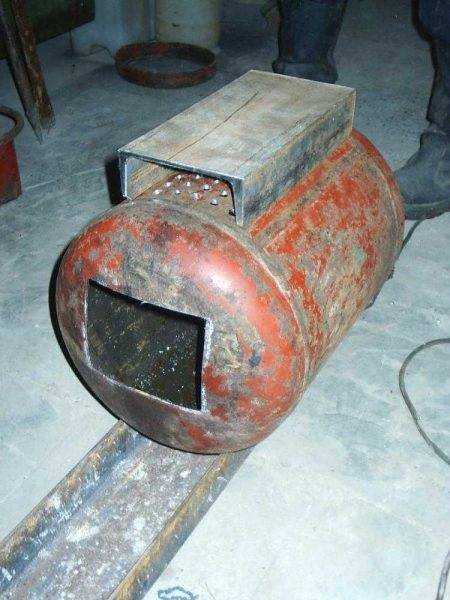

Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

Справка. Пропан тяжелее воздуха, а потому неохотно покидает закрытые сосуды. Чтобы не получить взрыв при резании металла, его принято вытеснять оттуда с помощью воды.

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:

1. Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
2. Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
3. Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
4. Приделайте к корпусу ножки и дымоходный патрубок.

После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.

Изготовление агрегата с выносной топкой

Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:

Совет. Подготавливая металл для дополнительной секции обогревателя, замерьте толщину стены между парилкой и предбанником. Так вы узнаете ширину наращиваемой части, которая войдет в проем перегородки.

Дальнейшие работы выполняйте по инструкции:

1. Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
2. Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
3. Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.

Важный момент. Нижняя плоскость выносной топки должна быть заподлицо со стенкой трубы для удобства очистки зольника.

Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:

• базальт;
• галька речная;
• габбро-диабаз;
• талькохлорит.

Делаем вертикальный котел

Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.

Совет. Не стоит сильно наращивать объем бака с водой, иначе он не успеет прогреться к моменту помывки.

Порядок сборки котла выглядит так:

1. Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
2. В корпусе выполните проемы для дверок и люка загрузки камней.
3. Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
4. Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
5. Установите дымоходный канал и кран для слива воды в нижней части бака.

Варианты усовершенствования котла для бани

Несмотря на продуманную и многократно испытанную конструкцию печки для бани, многие самодельщики вносят свои идеи по усовершенствованию топочной камеры.

Например, можно использовать в бане съемные боковые экраны. Два металлических листа, на крюках или съемных заклепках, помогают ограничить потери тепла на начальном этапе разогрева воды в баке.

Если котел используется только в качестве генератора горячей воды для душевой кабины бани, то имеет смысл установить на поддувало топочной камеры регулятор количества воздуха. В таком режиме котел может работать на минимальной мощности и обеспечивать потребности посетителей бани в горячей воде 4-5 часов.

Металлическая печь-калорифер, подходит ли она для бани?

Металлическая печь калорифер

Такая конструкция печи наиболее простая. Для работы понадобятся листы стали толщиной не менее 5 мм, сварочный аппарат и болгарка (или газовый резак), трубы для подвода и отвод воды, огнеупорные кирпичи, раствор печной глины, камни, трубы для дымохода, кран, печные дверки с задвижками и петлями, металлический профиль для монтажа опоры печки.

Образец печи калорифер

Сама конструкция состоит из бака для воды с подсоединенными к нему трубами и краном. Бак нагревается от задней стенки печи, внутреннее пространство которой в свою очередь зонально распределено на топку и каменку открытого типа. Дымовые газы утилизируются через дымоход, выходящий из топки через каменку и стены бани.

В первую очередь необходимо вырезать из листов стали донышко и боковые стенки будущей печки и соединить их сваркой. Внутрь печи привариваем уголки – они будут поддерживать лист металла, на который уложим камни.

Делаем каркас для печи

На передней стенке вырезаем прямоугольное отверстие под дверцу, и из вырезанного прямоугольника делаем дверцу. По периметру можно обварить ее полосками стали для большей плотности прилегания. В нижней части дверцы или передней стенки топливника высверливаем несколько отверстий для доступа воздуха внутрь печи. Сваркой крепим петли дверные и петлю под задвижку.

Делаем дверцу

Внутреннее пространство печи обкладываем шамотным кирпичом

Чтобы сделать дымоход, подготовим патрубок и проделаем отверстие в листе металла, на котором будет каменка. Привариваем патрубок к стальному листу.

Металлическая печь для бани

Приступаем к монтажу бака для воды. Он состоит из трех стенок и донышка, герметично сваренных между собой и задней стенкой печи. К одной из боковых стенок бака привариваем подводящую и отводящую трубы для воды. Затем привариваем кран в нижней части бака. Всю конструкцию устанавливаем на каркас из стальных профилей или на кирпичное основание высотой 20-30 см. Металлические части печи покрываем огнеупорной краской. Наверх выкладываем камни (талькохлорит, порфирит, базальты и т.п.) размером от 5 до 12 см. Монтируем дымоход и дымовую трубу, наливаем в бак воду, накрываем его крышкой и производим розжиг готовой печи, проверяя конструкцию на наличие тяги и отсутствие дыма в помещении.

Чтобы модернизировать буржуйку для бани, можно оснастить ее камерой-зольником с колосниковой решеткой и ящиком для сбора пепла. Это значительно упростит чистку печи, а дверца поддувала поможет лучше регулировать тягу, а соответственно температуру и скорость сгорания топлива. Для той же цели (регулирование температуры нагрева печи), а также для уменьшения потерь тепла через дымоход, его оснащают задвижкой. Она может быть шиберного типа или любого другого.

Задвижка для дымохода

Задвижка – вид 2

Лучшие производители

В продаже есть много печей из металла, работающих на разных видах топлива:

• дровяные;
• электрические;
• газовые;
• комбинированные.

Каждый хозяин выбирает в силу своих возможностей, планировки помещения.

Перечислим самых популярных производителей.

Везувий

Компания представлена на рынке широким ассортиментом банных печей с топкой из чугуна. По мощности агрегаты способны отопить помещения площадью 6–30 куб. м.

Внимание уделяется внешнему виду печи. В продаже есть закрытые варианты со сплошной дверцей и коваными элементами

Для тех, кто любит наблюдать за живым пламенем, разработаны модели с дверцей из жаропрочного стекла.

Тройка

Отечественная компания-производитель. Производство находится в Твери.

Конструкции отлично подходят для использования в русских банях.

Среди особенностей печей:

1. Материал – низколегированная сталь. Толщина – от 10 мм.
2. Внутри могут топиться полена длиной до 80 см, что большая редкость для печных топок.
3. Колосники, дверцы сделаны из чугуна. Нет риска деформации.
4. Потоки горячего пара регулируются специальными окошками в корпусе.
5. В отдельных моделях объем закладки камней составляет до 250 кг.
6. В печи с баком под воду емкость идет съемная, что упрощает уход за ней.
7. Быстрый нагрев помещения любой площади.

Печи отличаются хорошей мощностью. При желании их можно обкладывать снаружи кирпичом. Такие конструкции получаются очень красивыми.

Теплодар

В продаже есть:

• котлы с парообразователем, встроенным внутри;
• печи-сетки;
• конвекторы;
• печи с баком под воду.

Есть изделия с закрытой топочной дверцей и с панорамной из жаропрочного стекла.

Кроме того, возможна разработка проекта и изготовление по индивидуальному заказу. Официальные представительства оказывают услуги по установке, сервисному обслуживанию оборудования.

Термофор

Другое название – TMF. Производственные мощности находятся в Новосибирске. Основная специализация – выпуск дровяных печей для бани. Но за последние года добавлена линейка устройств на газу, электричестве.

По материалу изделия делятся на 2 группы:

1. Из нержавеющей стали. В названии модели присутствует слово INOX.
2. Из конструкционной стали. Бюджетное оборудование. Отмечается маркировкой CARBON.

Все агрегаты производятся в 2 вариантах:

1. Высшего класса. Из утолщенного металла, с продуманным до мелочей дизайна.
2. Бюджетные. Качество металла остается неизменным. Дизайн максимально прост.

Бренеран

Немецкая компания в 1993 году появилась и на российском рынке. До 2005 года продукция называлась Буллерьян, потом изменилась на Бренеран.

Печи не прогорают, поскольку колосники выполнены из чугуна. Не нуждаются в уходе. На всю линейку продукции действует гарантия производителя – 2,5 года.

медные

Камины из цветного металла стоят дороже, чем чугунные или стальные. Но они позволяют привнести в интерьер теплые медные оттенки. Бронзовый камин менее склонен к коррозии и ржавчине. А пластичность материала позволяет изготавливать из него детали любой сложности и филигранности, что позволяет сделать камин настоящим произведением искусства.

По назначению металлические камины подразделяются на следующие группы:

устройства отопления. Это самая распространенная группа каминов, выполняющих лишь основную функцию – обогрев помещения;

печи-камины. Верхняя поверхность таких печей является варочной плитой. Таким образом можно даже на небольших каминах подогреть еду или, например, вскипятить чайник;

мангал. Оказывается, это тоже одна из разновидностей металлических каминов. Основная функция в таких конструкциях с открытым верхом – приготовление пищи на углях или дровах при слабом горении;

декоративные камины. Особого тепла они не дают, зато в металлических декоративных каминах можно наблюдать за игрой живого огня. Существуют очень компактные модели декоративных каминов, пригодные для установки в самых маленьких нишах.

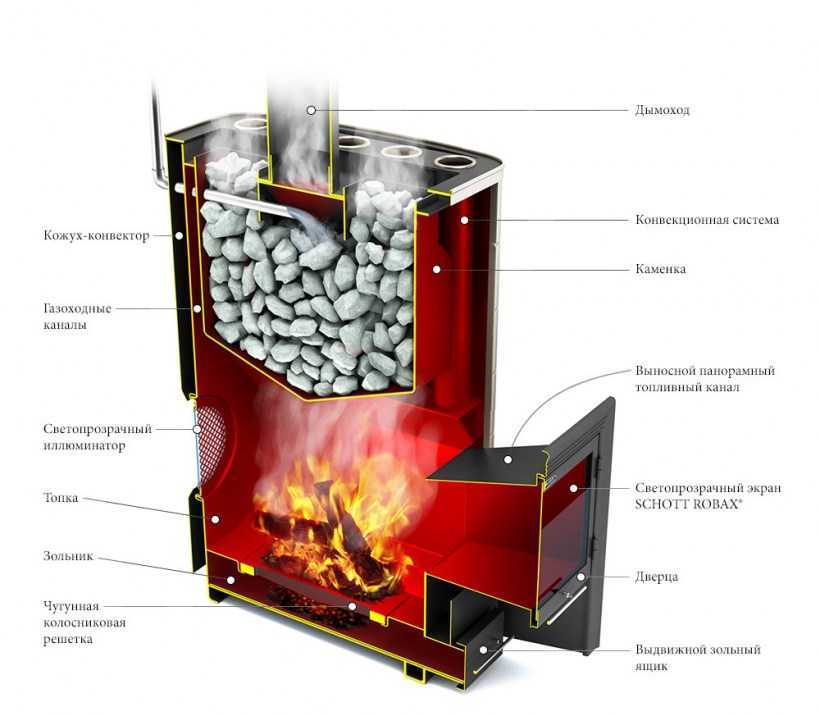

Конструкция печи-каменки из металла для бани

• Камера сгорания. Здесь идет процесс горения дров. Для управления им используются дверцы топливника и поддувала. Последнее служит для подачи воздуха в топку. Удаление из печи продуктов горения выполняется через зольник — металлическую решетку. Из топки жар от горящих дров поднимается к бункеру с камнями.
• Бункер. Можно выполнять открытого типа и закрытого. Чтобы сажа и копоть из топки не попадали на камни при их нагреве, наш бункер будет закрытого типа. Для обеспечения доступа к камням в нем делается специальная дверца в боковой части печки.
• Бак для воды. Поднимаясь выше, горячий воздух нагревает бак с водой. Для удобного слива горячей воды возле его основания приваривают кран. Заливка воды в бак производится сверху. Для максимального теплового эффекта в центре водяного бака располагается дымовая труба печи.

Металлические печи для бани: конструкция

печи для бани своими рукамиСамые простые — буржуйки

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

• Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
• Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
• Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Выбор конструкции банной печи

В идеале источник тепла, сделанный из металла, должен отвечать следующим требованиям:

1. Быстро прогреваться и поднимать температуру в парилке. С этим железные печки справляются отлично.
2. Как можно дольше сохранять тепло. Поскольку сталь быстро нагревается и охлаждается, понадобится устройство каменки, аккумулирующей теплоту, либо увеличение длительности горения топки. Третий вариант – после установки обложить банную печь кирпичом.
3. Занимать в парной минимум полезной площади. Если объем этого помещения слишком мал, то лучше выбрать вертикальную конструкцию с загрузочной дверцей, вынесенной в предбанник.
4. Отопитель должен быть безопасным для моющихся в бане людей. Чтобы уберечься от ожогов, на корпус можно установить конвекционный кожух из тонколистового железа или, опять же, построить вокруг корпуса кирпичную стенку.

Железные печи для бани, изготавливаемые своими руками, бывают следующих конструкций:

• с корпусом, ориентированным в пространстве вертикально или горизонтально;
• растапливаемые прямо из парилки либо из соседней комнаты (делается выносная дверка топливника);
• с баком для воды и без него;
• с наружной или внутренней каменкой.

Каменка вертикального типа

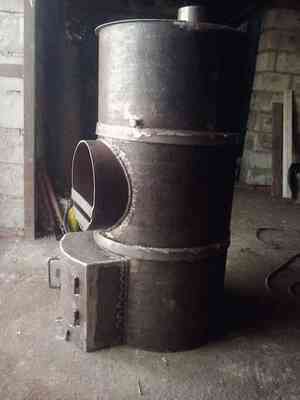

Вертикальный корпус печки, изображенной на фото, дает 1 преимущество – экономию места в бане. Недостатков больше: малая продолжительность горения (из-за того, что пламя охватывает всю закладку дров) и не слишком высокая теплоотдача. По этим важным параметрам горизонтальный банный отопитель выигрывает у вертикального, но в то же время занимает большую площадь.

Горизонтальная печка с каменкой и баком

Если в бане отсутствует электрический водонагреватель, ничего не стоит поставить на печь или дымоход бак нагрева воды, предназначенной для помывки. Его можно сварить из обычного металла, а лучше из нержавейки. Есть и более удобный способ подогрева воды: бачок, расположенный в моечной, соединяется трубами со стальным теплообменником самоварного типа, установленным на дымоходной трубе.

Стальной теплообменник на дымоход

Открытая каменка, доставшаяся нам от финской сауны, нагревается максимум до 400 °С, зато ее можно полить водой с целью «поддать парку». Каменки, закрытые внутри корпуса печки, аккумулируют больше тепла, прогреваясь до 700—800 °С, но при этом загрязняются проходящими дымовыми газами и оттого требуют периодической очистки.

Последовательность изготовления печи для бани

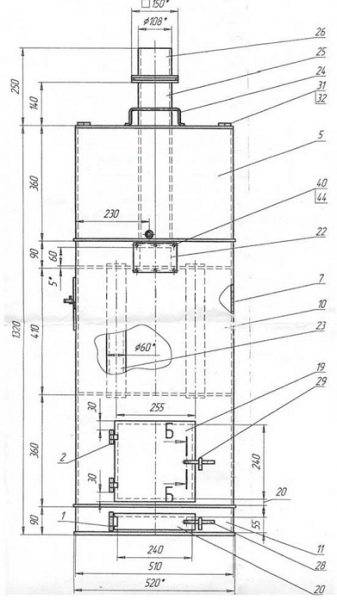

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

• Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
• Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Если было принято решение отказаться от кирпичного экрана, металлическую печь нередко облицовывают другими материалами, чтобы придать ей более эстетичный вид. Облицовка натуральным камнем — довольно дорогостоящий вариант. Классический тип облицовки — глиняные изразцы. Состав материала помогает такой плитке переносить перепады температур и влажность парной, а внешний вид придаст бане уникальный дизайн и порадует посетителей уютом.

Керамическая плитка отличается доступностью цены и широким разнообразием расцветок, но имеет существенный недостаток — общую хрупкость и непрочное сцепление. Лучшим выбором станет клинкерная плитка.

Она отличается высокой износоустойчивостью и хорошо переносит воздействие раскаленного воздуха.

Широкий выбор цветовой гаммы позволит подобрать подходящий вариант на любой вкус, а доступная цена не разорит семейный бюджет.

Рабочие характеристики, плюсы и минусы

Изделие имеет 3 конструктивные части (снизу вверх):

1. Поддувало, камеру для загрузки топлива (дров, древесных брикетов).
2. Емкость для выкладки камней с крышкой. В крышке есть отверстие для выхода пара.
3. Бак для нагрева воды.

Среди преимуществ металлических устройств:

• пожаробезопасность;
• длительный срок службы;
• компактные размеры;
• малый вес в сравнении с каменкой;
• не вырабатываются угарные газы.

Из минусов пользователи выделяют быстрое остывание, поэтому в печке придется постоянно поддерживать горение.

Чтобы решить эту проблему, производители создали два вида печей:

Горячие. Подходят для периодической эксплуатации. Механизм быстро нагревается вплоть до 100 градусов

Помещение прогревается в ускоренном режиме
При выборе важно обращать внимание на толщину, качество металла и швы. Тонкая листовая сталь при такой температуре нагрева начнет деформироваться.

Холодные
Применяются в строениях, где нужно обеспечить постоянный обогрев

Металл нагревается постепенно и долго, поэтому риск получения ожога минимален. Температура в печи регулируется. Максимальная отметка составляет 50 градусов. Есть несколько камер для сгорания топлива. В качества сырья для изготовления следует брать стальные утолщенные листы, топку сделать из чугуна.

Чтобы правильно рассчитать расход камней, во внимание берут площадь парной, наличие теплоизоляции. Средний расход составляет 20–40 кг на 1 куб

м помещения. Чем больше будет камней, тем проще вырабатывать пар.

Что касается объема топки, то она делается примерно в половину больше, чем аналогичная в каменке.

Проектирование металлической печи

Тематическое устройство собирается на месте из уже готовых деталей. Представить, как будет выглядеть металлическая печь для бани с баком поможет чертеж, в котором обязательно надо соблюсти:

• Топку – для сгорания топлива (размеры подбираются в зависимости от площади бани, но высота и ширина отсека практически одинаковые);
• Зольник – для сбора золы (устраивается в самом низу и имеет выдвижной ящик для доступа к отходам);
• Каменку – для нагрева камней (отсек находится над топкой, причем бывает закрытым или открытым);
• Бак – для сбора воды (емкость располагается выше каменки или топки);
• Дымоход – для нагрева воды и отвода дыма (труба начинается с топки и выходит наружу, т.е. за пределы кровли).

Соответствующие отделы завершаются дверцами для закладки топлива и чистки топки, а также дополняются трубопроводом с соответствующими вентилями для подачи воды и улучшения воздушной тяги.

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
2. Внутри приваривают уголки для размещения колосника.
3. Закрывают задние стенки каменки и зольника.
4. Для дымохода делают отверстие и приваривают трубу.
5. Внутри приваривают патрубок.
6. Патрубок приваривают к дымоходу.
7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

• труба для дымохода и основы
• лист металла;
• пруты;
• колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу. Агрегат для бани своими руками:

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

• 2 трубы разного диаметра квадратного сечения;
• уголки из металла;
• колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Краткое описание и размеры металлической печки

Наша конструкция будет иметь отдельный бак для нагрева воды и встроенную в верхнюю часть печи каменку. Пламя со всех сторон нагревает каменку, это значительно повышает коэффициент полезного действия печи. Размеры можете брать произвольные, учитывайте параметры парной и количество одновременно моющихся людей. Мы для примера даем размеры своей печки.

1. Внешняя каменка. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренняя каменка. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутренней и внешней каменки составляют пять сантиметров по периметру.
3. Печь. Ширина 50 см, длина 90 см, высота 50 см. Длину печки можете изменять, делать ее только под внешнюю каменку длиной 50 см (тогда бачок воды придется крепить со стороны на упорах) или увеличивать длину для увеличения объема бачка.
4. Бачок для воды. Ширина 40 см, длина 50 см, высота 60 см. В бачок помещается 120 литров воды, что вполне достаточно для помывки трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.
