Нюансы конструкции электростатической коптильни

В этом посте я постараюсь объяснить свои взгляды на некоторые нюансы построения (конструктив) электростатической коптильни.

При конструировании коптильни помните, что дерево, фанера и т.п. материалы,  проводят эл. ток (особенно при повышении влажности) , поэтому крепить к ним напрямую (без изоляторов) излучатели,  трубки для подвеса продуктов (вешало) и др. токонесущие элементы НЕ ДОПУСКАЕТСЯ (иначе будет «утечка» тока, эл.статич. копчения не будет, а ВВ генераторы могут выйти из строя) !!!

При работе ВВ генератора в коптильной камере не должно быть звуков разрядов/искрения, шипения и т.п., а так же запаха озона.

После включения Высоковольтного генератора, перед тем, как поджигать щепу в дымогенераторе и подавать дым в коптильную камеру, КАЖДЫЙ раз рекомендую проверять «фонариком» наличие высокого напряжения и отсутствие утечек тока и короткого замыкания  в камере.  Что такое фонарик, можете посмотреть в .

Даже, если «Фонарик» скачет, он должен “отдавать предпочтение” , т.е.  отклоняться/прилипать   чаще/сильнее в сторону продукта!

Если это не так, то возможны следующие причины:

– толщина “струн” более 0,5 мм и/или они не параллельны вертикально висящему продукту

– высокая влажность воздуха (более 80%)

– малое количество продукта ( 1-2 рыбки)

– на выходе высоковольтного генератора недостаточное напряжение (менее 15 кВ,  искра/дуга менее 1 см) или оно переменное , а не постоянное.

Это может быть так же  и по причине “утечки тока” из-за:

– наличия пробоя (дуги, искры) от токонесущих конструкций до стенок коптильни (мин. расстояние должно быть не менее 3-х см при 20кВ),

– грязных изоляторов , струн (коронирующих электродов) и т.п.

После каждого копчения рекомендую мыть коптильню, т.е. очищать весь налет с изоляторов (труб) и электродов.

Для контроля/индикации  “утечек тока” и КЗ в коптильне, рекомендую по ВВ цепи, последовательно по плюсу включить головку измерительную   на 200 – 500 мкА. Ссылка есть в разделе РЕКОМЕНДУЮ для коптильни.

Для ее защиты от высокого напряжения необходимо параллельно ей подключить встречно-параллельно соединенные диоды серии 4007.

Полярность подключения к вешалу (с продуктом) и к коронирующим электродам обычно особой роли не играет, поэтому подключайте так, что бы “фонарик”  у вас лучше притягивался к продукту.. Некоторые авторы считают, что минус надо обязательно подключать к коронирующим электродам, а плюс к продукту, т.к. из школьного курса физики они помнят, что электроны двигаются от минуса к плюсу. Но это справедливо ТОЛЬКО для ПРОВОДНИКОВ (твердых тел (металл и т.п.)., т.е. – не жидкость и не газ)!  Мы же имеем дело с газом (воздушно-дымовая смесь) и здесь уже работает  напряженность эл. поля, и направление движения заряженных частиц (электрического ветра), упрощенно говоря,  будет направлено от более тонкого к более толстому электроду ( вне зависимости от полярности), и чем больше будет их разница, тем больше будет напряженность эл. поля и соответственно скорость “ветра”!  Я же рекомендую подключать + к электродам, а минус к продукту, что бы была меньше вероятность образования озона, который в коптильне нам совершенно не нужен.

Расстояние между панелями электродов (струн, излучателей) выбирайте так, чтобы от струны до края продукта, висящего между этими панелями,  было примерно 5-10 см. Расстояние между струнами в панели излучателя 5-7 см.

Так же надо стремиться к максимально возможным расстояниям от ЛЮБЫХ токонесущих частей (включая продукт) до стенок камеры, желательно не менее 5 см.

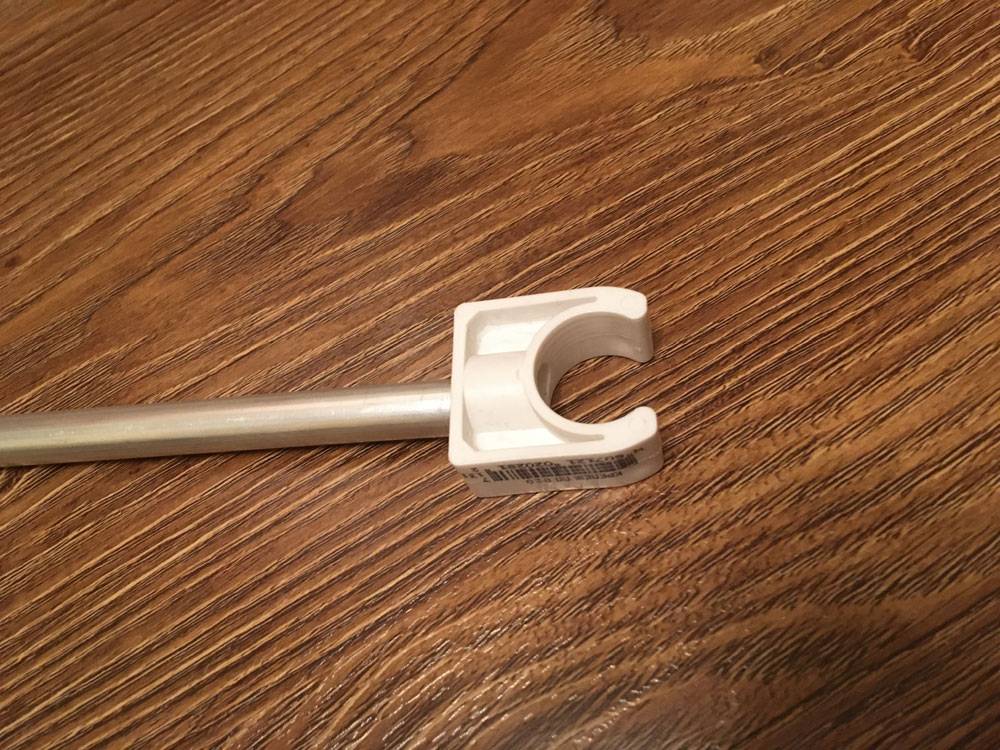

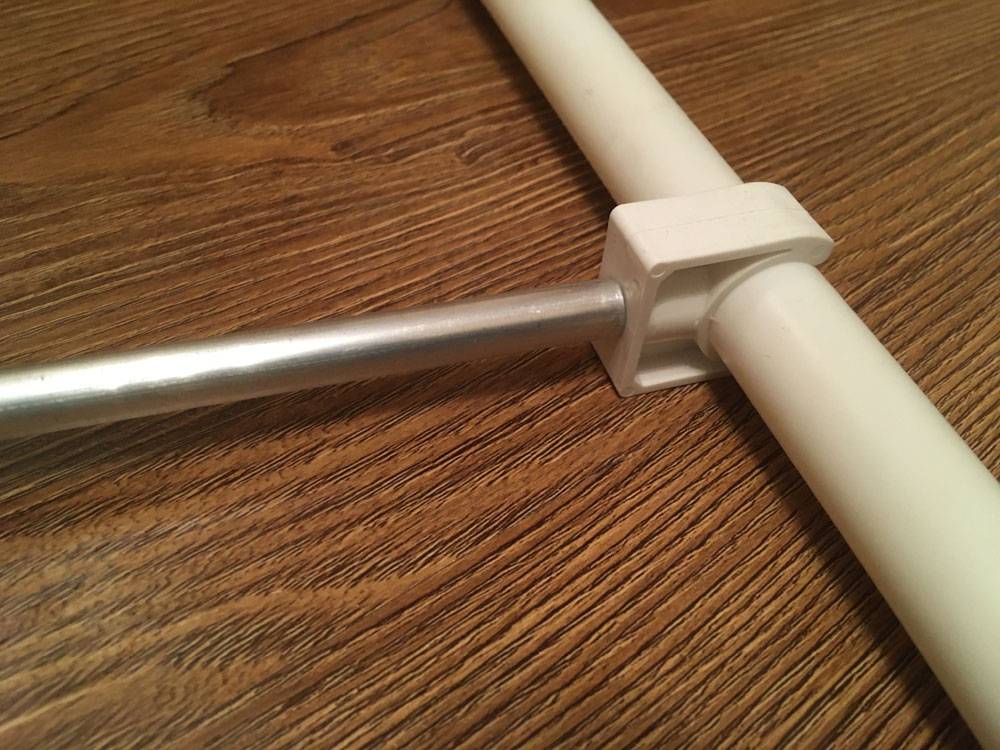

На мой взгляд, самая простая, надежная и удобная во всех отношениях (ВВ безопасности, обслуживании  т.п.) электростатическая коптильня холодного копчения – это каркас из ПВХ труб (моя ) , помещенный в деревянный или пластиковый (а может даже и в металлический) корпус!

Единственное, рекомендую вешало устанавливать на 5-7 см выше струн и крепить его к трубе через клипсу с помощью винта или самореза:

Шляпку самореза / винта с внутренней стороны клипсы следует загерметизировать силиконом или термоклеем.

Так же не делайте коптильню герметичной. У нее должен быть дымоход (щели), т.е. отверстие для связи с атмосферой (диаметром 1-3 см), что бы в камере не создавалось давление, иначе дымогенератор может “захлебнуться”.

Если вы используете вот такой высоковольтный генератор с АлиЭкспресс  , то по выходу в параллель включите два последовательно соединенных конденсатора по 600-1000 пФ на 25-30 кВ каждый, а после них, по плюсу последовательно включите резистор 5Вт 10 мОм и с него уже провод пойдет в коптильню.

Статья будет пополняться информацией.

Так же рекомендую обратить внимание на готовые и  сборно-разборную автономную, которые изготавливает “АТФ-Сервис” (г. Королев)

Сборка дымогенератора и дымохода

Лучше всего для дымогенератора подходит труба, которая используется для создания дымоходов.

Чтобы изготовить дымогенератор правильно, мы рекомендуем воспользоваться следующей инструкцией:

• С помощью сварки нужно приварить к верхней и нежней части трубы 2 стальных листа.
• Болгаркой выпилите небольшую дверцу для засыпания опилок. Затем приварите петли, тогда будет очень удобно открывать дверцу при необходимости.
• Проделайте дрелью два противоположных отверстия в верней части дымогенератора, и точно также сделайте в нижней части.
• К первому верхнему отверстию через штуцер подсоединяется металлический трубопровод. А во второй верхний подключается компрессор, желательно устанавливать маломощный, в таком случае будет медленно выходить густой дым.

Далее вы можете видеть фото готовых коптилен разных конструкций, тогда вы сможете выбрать интересную идею для создания коптильни.

Коптильня из холодильника: пошаговая инструкция

Старый бытовой охладитель, от которого давно хотелось избавиться, может получить «вторую жизнь» и принести владельцу пользу. Это практически готовая коптильная камера, в которой уже есть полочки для продуктов и плотно закрывающаяся дверца.

Коптильня с холодильника

Устроить коптильню холодного копчения из холодильника для домашнего умельца не составит большого труда. Потребуются:

• 2 стальных трубы — одна для дымохода, другая для отвода дыма;
• топка или дымогенератор;
• кирпичи или блоки для фундамента;
• холодильник, лучше советского образца с металлической внутренней обшивкой.

Сам холодильник

Холодильники более нового поколения тоже можно использовать. Рекомендуется убрать пластиковые внутренности, оставив только металл. Для подвешивания или раскладки продуктов понадобятся крючья и решетки. В советских охладителях пригодятся старые принадлежности.

Рыба готова к копчению

Этапы изготовления коптильни из холодильника:

1. Подготовить агрегат — слить фреон, удалить пластиковую обшивку, закрепить приспособления для навешивания крючков, установки решеток.
2. Для сбора стекающего жира изготовить металлический поддон на ножках.
3. В дне холодильника прорезать отверстие для дымохода. Он должен вставляться максимально плотно.
4. В верхней части камеры проделать выходное отверстие для дымовой трубы.
5. На ровной площадке выложить фундамент из кирпича или блоков либо закрепить прочную подставку.
6. Установить холодильник на постаменте, чтобы создать необходимую разницу высот.
7. Подключить коптильню с помощью трубы к топке или дымогенератору.
8. Провести пробный запуск.

Готовимся к розжигу

Для регулирования подачи дыма и интенсивности тяги дымоход оборудуют заслонками или клапанами. Аналогичным способом можно устроить коптильню холодного копчения из бочки, стального короба или трубы большого диаметра.

Как сделать походную коптильню для рыбы своими руками

Переносную конструкцию делают из металлического листа толщиной 0,3-0,5 см. Коптильня для рыбы состоит из короба, крышки, решетки и поддона. Инструкция изготовления:

1. Размеры короба: 25 см ширина, 45 см длина и 20 см высота. Поддон размещаю на высоте от днища 5-7 см. Решетку устанавливают на 10 см выше поддона. Из металлического листа вырезают детали по чертежу.
   Все элементы соединяют при помощи сварочного аппарата
2. К торцам и крышке приделывают ручки.
   При желании на крышку монтируют термометр, чтобы удобно было регулировать температуру внутри камеры
3. На крышке проделывают отверстие для отвода лишнего дыма. К нему крепят трубку.
   По периметру приваривают металлический уголок, в получившийся желоб наливают воду для лучшего смыкания крышки

Такой коптильней можно пользоваться как на природе, так и в квартире. Благодаря гидрозатвору крышка прилегает очень плотно и не позволяет сочиться дыму.

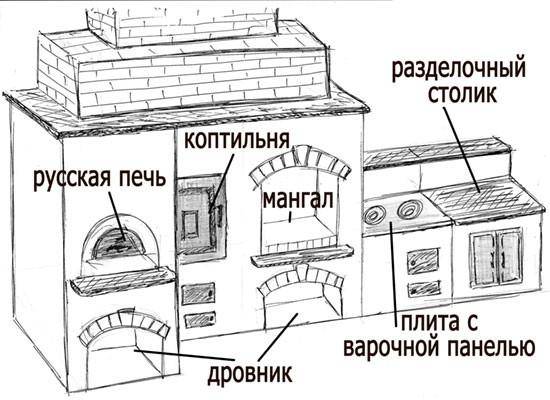

«Два в одном»

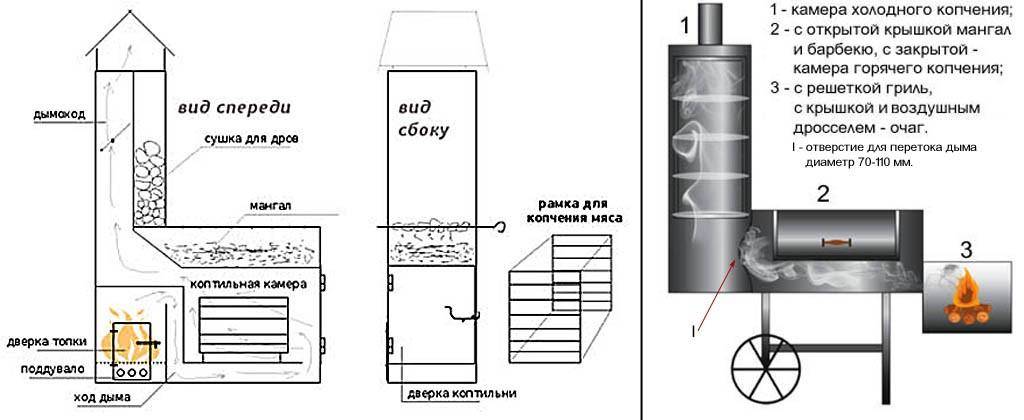

Когда простейшие варианты коптилен испробованы, можно переходить к усовершенствованным. Например, использовать в качестве материалов для коптильни кирпичи или нержавеющую сталь. Любителям дачи можно посоветовать вариант «два в одном»: устройство, совмещающее и коптильню, и мангал. Хотя изготовление такого «гибрида» отнимет много сил, они окупятся сторицей: такое устройство долговечно и очень практично, поэтому заняться им, безусловно, стоит.

Итак, коптильня своими руками из кирпичей и стали. На первом этапе нужно с учетом пожаробезопасности выбрать на участке место под коптильню. Для комфорта можно протянуть сюда воду и отвести канализацию. После этого следует заняться эскизом будущей коптильни и обязательно расчертить на бумаге схему укладки каждого ряда кирпичей.

Затем необходимо расчистить и распланировать место для будущей коптильни, а также заложить фундамент.

Рассматриваемая нами коптильня – капитальное строение, поэтому для него потребуется вырыть котлован, установить там деревянную опалубку и обшить ее рубероидом. На следующем этапе нужно уложить слой бутового камня (подойдет и бетон, правда, потребуется его армирование), засыпать его щебнем и залить раствором.

На то, чтобы первый слой хорошо просох, потребуются примерно сутки, после этого можно приступать к следующему.

Стоит отметить, что количество слоев будет пропорционально тому, насколько велика конструкция и сколько она весит.

Закончив последний слой, необходимо проверить его уровнем, сделать гидроизоляцию, а также дать ему полностью высохнуть. Скорее всего, на это уйдет несколько дней.

Кладку лучше всего делать из красного печного кирпича. Выложив первый ряд без раствора, можно сделать разметку и определиться с тем, где устанавливать решетки.

В работе лучше использовать песчано-цементный раствор, предварительно добавив в него известь. При замешивании нужно ориентироваться на консистенцию густой сметаны.

Начинать класть кирпич стоит с углов, которые необходимо будет усилить проволокой, а второй и последующий ряды укладывать в разбежку. Не стоит забывать о том, что горизонтальность выложенных рядов необходимо постоянно контролировать.

Для устройства топки нужно выбрать жаростойкий металл (например, чугун). Перед установкой жаровни необходимо позаботиться о закреплении уголков и арматуры между стенками печи.

Удобство этого варианта заключается в том, что, разместив объемы друг над другом, можно получить устройство для горячего копчения. А удалив переносной очаг на небольшое расстояние и соединив его с камерой при помощи дымохода, можно получить устройство холодного копчения.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Принцип копчения

Копчение — это вид тепловой обработки продуктов питания, который был известен еще в древнейшие времена. Его отличительной особенностью является то, что продукты обрабатываются дымом. В процессе копчения необходимо тщательно следить за температурой, количеством дыма, равномерностью нагрева и окуривания продукта.

Такой способ приготовления пищи имеет ряд преимуществ, благодаря которым не теряет свою актуальность с незапамятных времен:

● дым эффективно борется с различными бактериями и паразитами, которые находятся в продуктах и могут нанести существенный вред здоровью человеку;

● копченые продукты сохраняют в себе большое количество полезных микроэлементов и витаминов, если не поддаются воздействию очень высоких температур;

● съестные запасы, приготовленные таким способом, могут храниться длительный срок, так как дым оказывает на них консервирующее воздействие.

Вкус готового блюда зависит от правильно подобранных дров. Связано это с тем, что каждая древесина горит по-своему и имеет индивидуальный привкус. Производители специальных опилок рекомендуют выбирать их тип в зависимости от продукта, который будет поддаваться обработке:

● ольха — она подойдет для приготовления любых мясных и растительных продуктов;

● дуб — предназначен для свинины, говядины и другого красного мяса;

● ива — подойдет для специфического вида мяса и дичи, например мяса медведя, лося или оленя. Также можно коптить рыбу, которая преимущественно обитает в болотах;

● вишня — ее использую для копчения овощей, орехов, а также ягод.

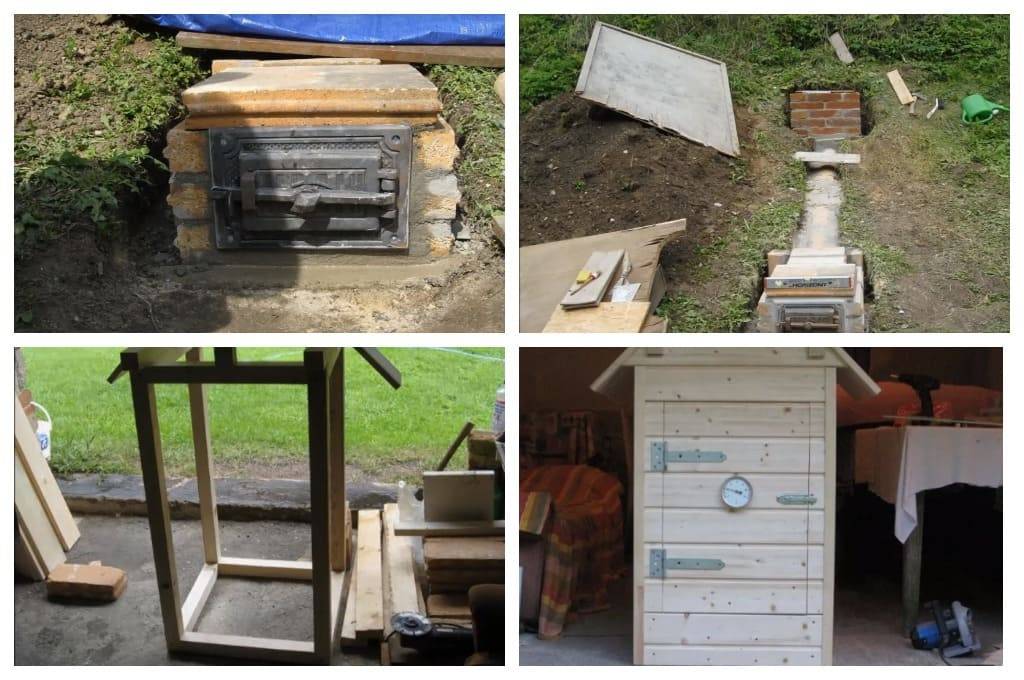

Коптильня из пеноблоков своими руками

Коптильня из пеноблоков, кирпича или бетонных блоков — красивое и надежное сооружение. Строительство этой помощницы займет немало времени и потребует финансовых вложений. Дымовую камеру можно оформить так, что она станет украшением приусадебного участка. Но и без дополнительного декора основательные постройки с лаконичной кирпичной кладкой смотрятся эффектно и презентабельно.

Для строительства коптильни потребуется большой перечень материалов.

1. Основной строительный материал: пеноблоки, кирпич, пустотелые бетонные блоки.
2. Силикатный кирпич для устройства топки.
3. Дверца для топки.
4. Дверца для поддувала.
5. Колосник.
6. Решетки для камеры.
7. Поддон для сбора жира.
8. Брус сечением 60х60 мм для монтажа стропильной системы.
9. Рейки 20х30 мм для устройства обрешетки кровли.
10. Доски 20х100 для монтажа кровли.
11. Материал для облицовки крыши: профнастил, ондулин, металлочерепица. шифер.
12. Портландцемент М400.
13. Песок.
14. Гравий.
15. Металлическая труба сечением 80 мм или 100 мм для устройства дымохода в коптильной камере.
16. Дверь с коробкой

Для выполнения работ потребуются инструменты:

• лопаты совковая и штыковая;
• для распиловки древесины: ножовка или циркулярная пила;
• шуруповерт;
• рулетка;
• колышки и веревка;
• пузырьковый уровень длиной не менее 80 см;
• мастерок;
• емкость или бетоносмеситель для замешивания раствора;
• ведра.

На подготовительном этапе выбирают проект коптильни холодного копчения. Определяются с размерами дымовой камеры и видом фундамента. Пеноблок — легкий строительный материал, поэтому мощного основания не потребуется. Коптильню можно установить на любом из следующих видов фундаментов:

• плитный;
• мелкозаглубленный ленточный;
• столбчатый.

В предложенном ниже проекте используется плитное основание. Дымовую камеру рекомендуется располагать выше топки и на расстоянии 2,5–3 м от нее.

Этапы строительства

Шаг 1. Разметка. Колышками отмечают размеры фундамента. Основание по длине и ширине должно на 10–15 см превышать габариты коптильни, которые высчитывают, исходя из параметров выбранного строительного материала.

Разметка и фундамент — основа всех основ

Шаг 2. Выемка грунта. В пределах выполненной разметки снимают верхний слой грунта и выкапывают котлован глубиной 35–40 см. Дно и стенки ямы должны быть ровными.

Шаг 3. Отсыпка под фундамент. На дно котлована насыпают 5 см слой песка, выравнивают его и утрамбовывают. После чего насыпают 7–10 см гравия средней фракции и уплотняют этот слой.

Шаг 4. Армирование плиты. Из прутков арматуры связывают сетку с ячеей 20х20 см. Укладывают ее на гравий.

Заливка фундамента

Шаг 5. Монтаж опалубки. Из подходящего пиломатериала собирают щиты высотой 30–35 см и придают им вертикальной положение с помощью укосин из деревянных брусков.

Шаг 6. Приготовление бетона. Из цемента, песка и гравия замешивают раствор. Оптимальные пропорции цемента и песка — 1:3. Наполнитель (гравий) должен составлять не менее 30% от общего объема смеси.

Шаг 7. Заливка фундамента. Бетон послойно заливают в опалубку. Уплотняют раствор, протыкая его прутком арматуры. Эта процедура помогает выйти воздуху. Последний (верхний) слой раствора выравнивают с помощью правила. Если его нет, можно использовать длинную доску с ровными торцами.

Кладка стен

Шаг 8. Демонтаж опалубки.

Шаг 9. Кладка стен коптильни. Дымовая камера — небольшого размера домик, поэтому первый ряд кладки должен представлять собой прямоугольник с проемом для установки двери. Все дальнейшие ряды являются наращиванием первого. На уровне 2-го ряда в одну из стен вмуровывают отрезок трубы, который будет является выходом к дымоходу.

Шаг 10. Монтаж стропильной системы. Крыша коптильни может быть плоской, односкатной под углом 4–5°, двухскатной. Выбирают любой понравившийся вариант.

Установка крыши

Шаг 11. Обшивка стропильной системы досками. Предусматривают отверстие для трубы-дымоотвода.

Шаг 12. Монтаж обрешетки, которая призвана обеспечить вентиляционный зазор между досками кровли и облицовочным материалом крыши.

Шаг 13. Монтаж кровельного материала.

Шаг 14. Установка дымоотвода.

Шаг 15. Монтаж дверной коробки.

Шаг 16. Установка двери.

Шаг 17. Оборудование коптильни решетками и крючками. Очаг выкладывают из кирпичей. Он должен быть оборудован зольной камерой с колосником и двумя дверцами: поддувальной и топочной. В верхней части одной из стен топки устанавливают металлическую трубу.

Готовое сооружение

Дымоход монтируют из металлических или бетонных труб. Если топка расположена ниже камеры, можно выложить кирпичный дымоход.

Коптильня горячего копчения

Существует множество идей создания коптильни горячего копчения. Здесь представлены самые популярные варианты.

Из ведра

Чтобы сделать простейшую коптилку горячего копчения своими руками, применяется стальное ведро (нельзя использовать цинковый металл). В емкость помещается две сетки из нержавейки. Их расположение должно быть в середине ведра. Первая по центру, а вторая на 15 см выше первой. Днище ведра усыпается деревянной фруктовой стружкой слоем 2 см. Далее, кладется продукт для копчения.

Можно использовать сало, мясо или рыбу. Конструкция сделана! Остается разжечь огонь и поставить ведро на шлакоблоки. Время для копчения составляет 60 минут. Но все зависит от величины приготавливаемого продукта. Через определенное время следует снять ведро и вынуть продукты. Копчености следует проветрить, чтобы запах дыма снизился.

Из бочки

Этот вид коптильни считается одним из популярных. Выбирается бочка на 200 литров. Только необходимо обжечь емкость изнутри до тех пор, пока не выгорят вредоносные элементы. Далее, выполняется очистка поверхности при помощи тряпки и воды.

Применяя сварочный аппарат, приделывают металлические подставки под решетки на 2 уровня. В нижней части прикрепляется сборник для жира. На пруты устанавливаются решетки. Допускается приваривание прутов под крюки, но сетка считается более практичной, если выполняется способ горячего копчения. В качестве крышки можно выбрать металлический или деревянный лист.

Чтобы добиться большей герметизации, рекомендуется поверх крышки накинуть толстое одеяло. На дно укладывается древесная стружка из фруктовых деревьев. Слой должен составлять несколько сантиметров. Затем емкость устанавливается на блоки и разжигается костер. Время приготовления в среднем составляет 120 минут.

Из металлических листов

Это еще один распространенный способ изготовления коптильни. В основном для работы потребуются металлические листы и электрические инструменты по металлу:

• болгарка;
• рулетка и угольник;
• арматура мелкого диаметра;
• сварочный аппарат;
• пару штук железных листов в толщину 2 мм, параметры: 62*157 см.

Подобные материалы и инструменты должны находиться в каждой хозяйской мастерской.

Поэтапное сооружение:

1. Изначально лист делится на 4 куска. Отрезки вырезаются одинакового размера. Только так можно сделать коптильню горячего копчения квадратной формы. Металл режется с помощью болгарки.
2. Все элементы будущего короба собираются сварочными прихватками. Чтобы конструкция получилась ровной, используется угольник. Приваривается деталь за деталью.
3. После прихваток и сборки выполняется обваривание всех сторон сплошными швами — это надо для максимальной герметизации.
4. Далее, по получившемуся размеру вырезается днище коптильни, фиксируется прихватками и обваривается сплошным швом.
5. Затем делается крыша короба. Изготавливаются 4 пластины. Они привариваются к листу таким образом, чтобы получилась крышка с бортами. Ее размер должен получиться на пару миллиметров больше, чем коробок. По завершении процедуры следует проверить работу путем установки крышки на конструкцию.
6. В завершение берутся прутки и привариваются так, чтобы получилось 2 яруса. На эти подставки в будущем будет устанавливаться металлическая сетка. Также с помощью сварки монтируется сборник для жира.

Коптилка готова. Перед приготовлением рыбы или мяса предварительно насыпаются опилки на дно. После этого устанавливаются сетки. На них кладется продукт. Конструкция ставится на шлакоблоки. Разжигается костер и остается следить за процессом в среднем 2 часа.

Надо знать! Параметры коптильни могут быть индивидуальными

Важно, чтобы камера копчения была герметичной. Перед началом работы всегда создаются чертежи — это существенно снизит расход времени на сборку

Коптильня из холодильника

Один из наиболее распространённых вариантов изготовления домашнего коптильного шкафа – использование для этих целей корпуса от старого холодильника. По сути, это уже готовая камера, имеющая и герметичные дверцы с уплотнителями, и полочки для размещения полуфабрикатов. Остаётся только подвести к ней трубу от печи или дымогенератора, и сверху установить вытяжку для отвода излишков дыма и создания тяги.

Поэтапно вся работа по трансформации холодильника в коптильный шкаф выглядит так:

1. Корпус освобождается изнутри от всяческих пластиковых деталей и элементов обшивки. Во время нагрева от поступающего из топки дыма, полимеры могут начать источать химический запах, чем испортят коптящиеся продукты.
2. Далее потребуется аккуратно вырезать в корпусе два отверстия. Одно в нижней части, для поступления дыма из топки. Второе проделывается в крыше холодильника, через него будет выходить лишний дым.
3. В отверстия вставляются трубы, одна из которых ведёт к печи. Длина дымохода должна быть такой, чтобы дым успевал охлаждаться за время прохождения по нему до t = 30-50оС. Стыки, во избежание потерь дыма, уплотняются каким-либо негорючим и нетоксичным материалом – например, замазываются глиной.
4. В самой нижней части холодильника нужно установить поддон, куда будет стекать вытапливающийся из копчёностей жир. Без этого простого приспособления по завершении процесса, придётся затратить немало времени для очистки камеры от жирных загрязнений.
5. Сам корпус холодильника следует установить на какой-нибудь фундамент, кирпичи, шлакоблоки. Так он лучше сохраниться от коррозии и дольше прослужит в качестве коптильного шкафа. Если приусадебный участок ровный, то, подняв корпус на достаточную высоту над топкой, можно создать необходимый для устойчивой тяги дыма перепад высот.

Аналогичным образом можно использовать вместо корпуса холодильника металлическую бочку. Правда, для переоборудования её в полноценную коптильню придётся приложить больше сил. Так, внутри потребуется поместить перекладины с крючками для подвешивания коптимых продуктов. Сверху сделать отверстие, плотно закрываемое крышкой. Подвод дыма осуществляется через нижнюю часть, а дымоотведение сквозь мелкие отверстия в крышке, или вставленную в неё трубу.

Альтернативные варианты коптилен

Помимо самостоятельного устройства, существует ряд комбинированных приспособлений для копчения.

В таком варианте компактная передвижная коптильня совмещена с мангалом, причем процесс копчения и приготовления блюд на углях может производиться одновременно.

Здесь помимо дровяной печи с выходом дыма в коптильную камеру присутствует тандыр.

А здесь представлен полноценный комплекс для приготовления практически любой еды – от томленых в русской печи каш и супов до шашлыков и копченой колбасы.

Важно: если изготовление простейшей коптильни требует только сравнительно небольших затрат труда и времени, то сложные комплексные устройства лучше оставить профессионалам.

Коптильня из бочки

Коптильня обеих систем копчения сооружается из металлической или деревянной бочки. Для горячего копчения топку располагают точно под бочкой, при ином варианте бочку устанавливаем в яму, подводя к ней дымоход (длинной не менее 2 метра) от топки.

Самый простой способ изготовить коптильню из бочки своими руками — найти в хозяйстве в электрический нагреватель, металлическую бочку и действовать по руководству:

• вырезать в днище бочки отверстие;
• смонтировать нагреватель под дном бочки, протянув шнур наружу;
• бак с опилками прикрыть крышкой, поместив на печку;
• разместить припасы в бочке на решетке или подвесив;
• колпаком накрыть бочку.

Изготовление дополнительных приспособлений

Для того, чтобы повысить эффективность самодельной коптильни, можно использовать разнообразные дополнительные приспособления. Это позволит сделать процесс копчения более простым, а полученные копчености еще более вкусными.

Как сделать простой генератор дыма

Учитывая диаметр трубы, нужно вырезать дно и крышку. Дно дополнительно оснащается бортами, чтобы оно плотно соприкасалось с трубой. Внизу трубы необходимо сделать отверстие, сквозь которое можно будет разжигать топливо.

Для того, чтобы сделать дымогенератор для коптильни более устойчивым, к нему привариваются ножки или кусок металла, который не будет сгибаться. Чуть ниже крышки устройства, в корпус нужно вварить дымоотводящую трубу. К боковой стенке присоединяется штуцер под углом 90 градусов. После того, как будет готов дымоотвод, нужно прикрепить к штуцеру фитинг и две трубы, одна из которых будет опускаться вниз, а вторая вести к коптильне.

К нижнем штуцеру стоит прикрепить специальную трубку от вентилятора, к боковому патрубок и направить его к коптильне. В качестве вентилирующего устройства можно использовать самые разные приспособления, например, кулер от компьютера или компрессор из аквариума.

Сушильный шкаф

Для того, чтобы в продуктах не было лишней влаги, лучше всего дополнительно использовать сушильный шкаф. Его без проблем можно сделать своими руками.

Для шкафа можно использовать обычный пластиковый ящик, объем которого будет составлять, например, 20 литров.

В боковую часть ящика вставляется вентилятор небольшого размера. Предварительно засоленные продукты подвешиваются в самодельный шкаф. Стоит отметить, что чем сильнее будет поток воздуха, тем меньше времени понадобится на сушку будущих копченостей.

Холодное копчение в домашних условиях. Конструкция коптильни

Независимо от формы и габаритов короба, конструктивные особенности и необходимые приспособления не отличаются.

Особенности конструкции

Коптильня домашняя своими руками должна иметь герметичные стенки, не выделяющие вредных веществ при нагревании. В крыше конструкции должен находиться дымоход, для отвода лишнего дыма. Доступ вовнутрь, необходимо организовать так, чтобы вы легко смогли работать с продуктами (дверца должна быть на всю лицевую часть конструкции). Наличие поддона на дне коптилки, облегчит уборку стекающей жидкости с продуктов, а присутствие всевозможных крючков, поперечных прутьев и сетчатых поддонов обеспечат рациональное расположение будущих копчёностей.

Коптилка изнутри

Подготовка продуктов перед холодным копчением

Прежде чем приступать к копчению, нужно произвести подготовительные работы. Для овощей и фруктов подготовка заключается в промывании и извлечении семечек и косточек. Для таких продуктов, как мясо, птица и рыба, процесс подготовки немного сложнее.

Мясные копчёности. Основная подготовка заключается в засолке заготовки. Но в зависимости от содержания жира в том или ином кусочке мяса, концентрация соли должна отличаться. Если вы подготавливаете балык, то лучше использовать мокрый посол (на один литр воды 130 грамм соли. Концентрат доводят до кипения, снимают шум и дают остыть). Причина, по которой балыки засаливают таким способом в том, что мясо без прослоек жира сильно высушивается при сухом посоле, а мокрый вариант не даёт мягким тканям расщепляться и продукт при копчении останется сочным. Если вы хотите закоптить балык или сало, то подойдёт вариант сухого посола, потому что в жир соль не может проникнуть полностью.

В обоих способах засоленный продукт должен пролежать от двух до 6 дней, после чего его кладут в чистую воду для отмачивания на 1-3 дня. Далее, мясо вывешивается в помещении с температурой 2-4 градуса, накрывается марлей от насекомых и оставляется вялиться на срок от 1 до 3 недель. Всё, продукт полностью готов для копчения.

Засоленное сало

Подготовка птицы. Тушку необходимо общипать, просмолить, выпотрошить и приступать к посолу. Подготовьте рассол добавив на 1 литр воды 100 грамм соли, две столовых ложки уксуса и специи. Погрузите птицу в рассол на три дня. После рассола нужно обсушить тушку полотенцем и подвесить для вяленья в прохладном месте на 3-4 дня. После этих процедур можно приступать к копчению.

Тушка курицы в рассоле

Рыбные копчёности

С рыбой нужно обходиться с осторожностью, от тщательности подготовки зависит её гастрономическое качество. Если у вас свежесловленная речная рыба, то её нужно распотрошить, очистить от шелухи и обильно натереть солью

В солевой корке рыбу держат около трёх суток (время увеличивается если рыба была заморожена). После соли нужно повесить тушки, накрытые марлей, в прохладном месте и вялить в течение одной недели (крупные экземпляры распирают шпажками в районе брюха). Теперь рыба готова к процессу холодного копчения.

Засоленная тушка рыбы

Watch this video on YouTube
