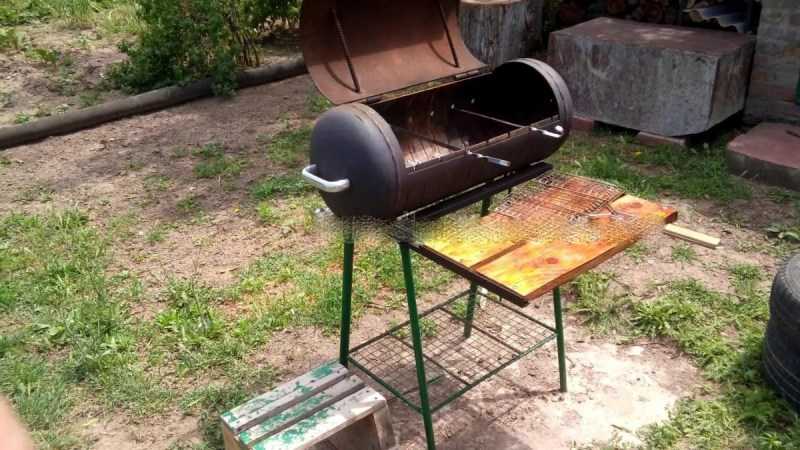

Коптильня из газового баллона своими руками

Удаление газа из баллона

Итак, газовый баллон найден. Теперь его надо осмотреть на наличие дефектов. Затем из емкости удаляется газ, поскольку даже после полного извлечения пропана остается накопившийся пар, который при взаимодействии с искрой может воспламениться

Это очень важно, ведь травмы в процессе работы никому не нужны. Для избавления от пропана баллон следует вынести на уличную площадку

Категорически запрещено проводить такую работу в дождь. Рабочее место не должно содержать взрывоопасных и легковоспламеняющихся веществ.

Изначально изделие ставится вертикально. Далее откручивается вентиль настолько, насколько это возможно. После чего баллон кладется на землю на боковую часть, и из него выходит оставшийся газ. Через некоторое время выполняется проверка на наличие пропана. Достаточно воспользоваться кашеобразным мыльным раствором, который наносится на вентиль. Если на мыле появляются пузыри, то газ еще не вышел, и необходимо немного подождать.

После абсолютного удаления газа следует взяться за работу по удалению горловины путем срезания верхней части баллона. Верхушка с краном обязательно срезается ножовкой по металлу. После извлечения верхушки образуется полость, в которую надо налить воду, воспользовавшись шлангом. При таком методе все неприятные запахи исчезнут.

Появление искры — недопустимо. Для снижения риска возгорания газа следует время от времени обрабатывать место реза водой.

Правила техники безопасности, которые нужно помнить

Пропановый баллон находится под давлением, поэтому пока в нем есть газ, не должно быть никаких источников возгорания

Это важно, поскольку при откручивании вентиля многие используют молоток для удаления ржавчины, при этом может возникнуть искра, что приведет к возгоранию. Главное правило при работе – аккуратность и четкое следование инструкции

Удаление газа из баллона

Чтобы очистить баллон от остатков газа, необходимо открутить вентиль. Со старыми емкостями сделать это сложно, так как он может поржаветь. Потребуется сбить его молотком или другим твердым предметом

Делается это осторожно, чтобы исключить возгорание от искры. Для проверки степени очистки баллона выполняют такие действия:

  1. Через тонкий шланг емкость заполняется водой. Шланг необходим, чтобы в верхней части не образовалась воздушная пробка. Когда баллон будет заполнен доверху, это значит, что газа внутри не осталось.
  2. Второй вариант проверки – поджигание тряпки, помещенной в емкость. Для этого баллон укладывается горизонтально, кусок тряпки смачивается в горючей жидкости и помещается в горловину. После поджигания нужно отойти на безопасное расстояние. Если после сгорания тряпки слышен громкий хлопок, то газ из емкости удален полностью.

Удостоверившись в отсутствии газа, можно приступать к дальнейшим действиям. Работа с такой емкостью будет безопасной.

Разметка и разрезание

Очищенная емкость укладывается на бок. С помощью маркера или мелка отрезается боковая часть с отступом от краев на 10-15 см. Последнюю сторону отрезать сразу не нужно. Она буде срезана после приваривания петель. Так удастся обеспечить плотное прилегание крышки к коптильне. На этом этапе следует разметить и вырезать:

  1. Отверстие для дымохода. Проделывается в верхней части, возле горловины емкости.
  2. Вход для дымогенератора. Выполняется в зависимости от выбранного типа копчения. Для холодного приготовления делается круглый срез под трубу небольшого диаметра.
  3. Отверстия для крепления решеток или размещения шампуров.

Как только все проемы готовы, приступайте к сборке деталей. Все крепления должны быть прочными и надежными, а также максимально герметичными.

Изготовление крышки

После крепления петель, крышку можно срезать до конца. Вверху приваривается ручка. Использовать для этого можно различные материалы, но в любом случае необходимо подумать об удобстве и безопасности, поэтому лучше обернуть рукоятку огнеупорной тканью.

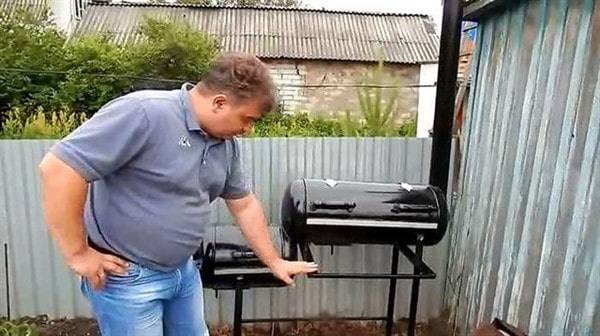

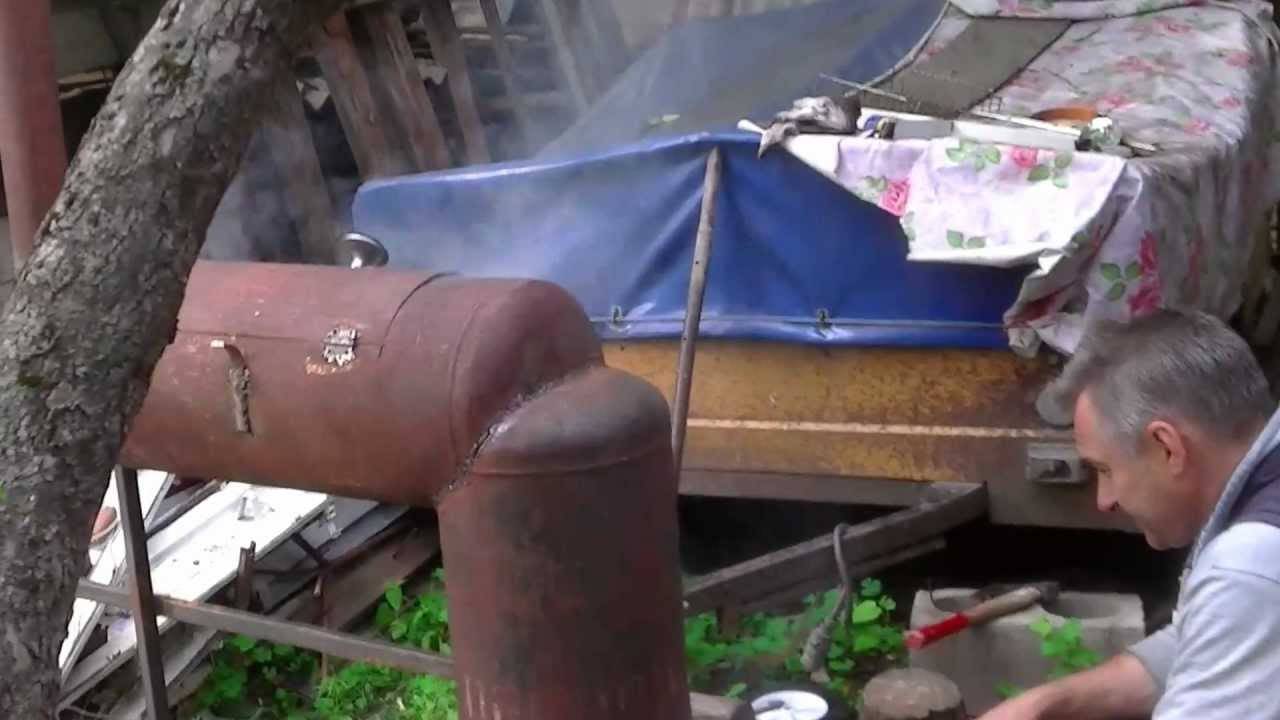

Коптильня из двух газовых баллонов

Из двух ёмкостей получается установка, имеющая дополнительные возможности.

Аппарат для горячего копчения

Из двух баллонов разной ёмкости делается коптильная камера горячего копчения своими руками. Для такого аппарата нет необходимости разводить костёр и его допускается использовать в гараже или сарае, особенно, если установить аппарат в стене здания таким образом, чтобы дверцы оказались снаружи. Изготавливается эта коптильня из баллонов разного размера, например, 27 литров и 50 л. Устанавливаются они вертикально, один над другим.

Ёмкость меньшего размера используется в качестве топки. Пошагово она изготавливается следующим образом:

  1. Выкрутить вентиля. Отмыть баллоны внутри.
  2. В боковой стенке вырезать две двери шириной 1/3 окружности с промежутком 5см. Нижняя дверь 1/4 высоты корпуса для поддувала, верхняя 3/4 высоты для загрузки дров.
  3. Из металла толщиной 3-5мм вырезать круг, соответствующий внутреннему диаметру печки, и просверлить в нём отверстия Ø10-16мм, превратив в колосниковую решётку. Приварить колосник внутри между дверями.
  4. По краям дверей приварить полосу металла шириной 30мм. Закрепить их на петлях.
  5. Из второго баллона делается коптильная камера:
  6. Вырезать в стенке дверцу. Установить её на петлях.
  7. В дне и верхней части баллона вырезать отверстия Ø100мм. Размещается коптильня для рыбы своими руками горячего копчения нижним отверстием над отверстием в топке, оставшимся от вентиля и при помощи электросварки соединяется с ним.
  8. Присоединить к верхнему отверстию дымоходную трубу.

Эта печь для копчения своими руками будет не только готовить закуски, но и отапливать гараж или теплицу.

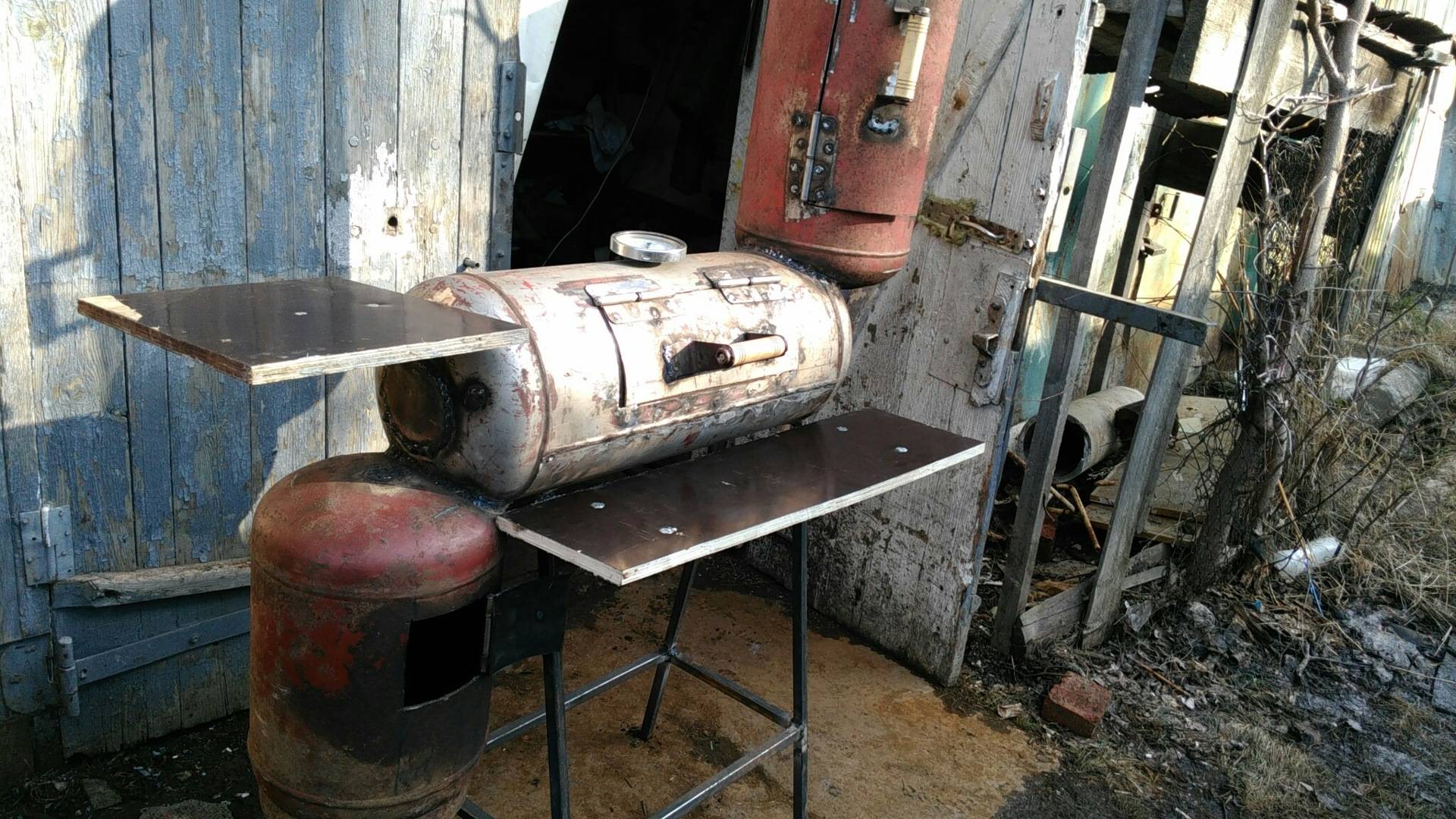

Коптилка холодного копчения из двух баллонов

Из двух баллонов можно сделать также коптильню для холодного копчения. Для этого печка и коптильная камера не устанавливаются друг над другом, а соединяются дымоходом длиной 3-5 метров. Принцип работы аналогичен обычным коптильням, работающим на естественной тяге:

  1. Дрова горят в печке.
  2. Дым проходит по дымоходу, остывая и очищаясь от конденсата и сажи.
  3. Остывший дым поступает в коптильную камеру, проходит через решётки с продуктами и выходит на улицу.

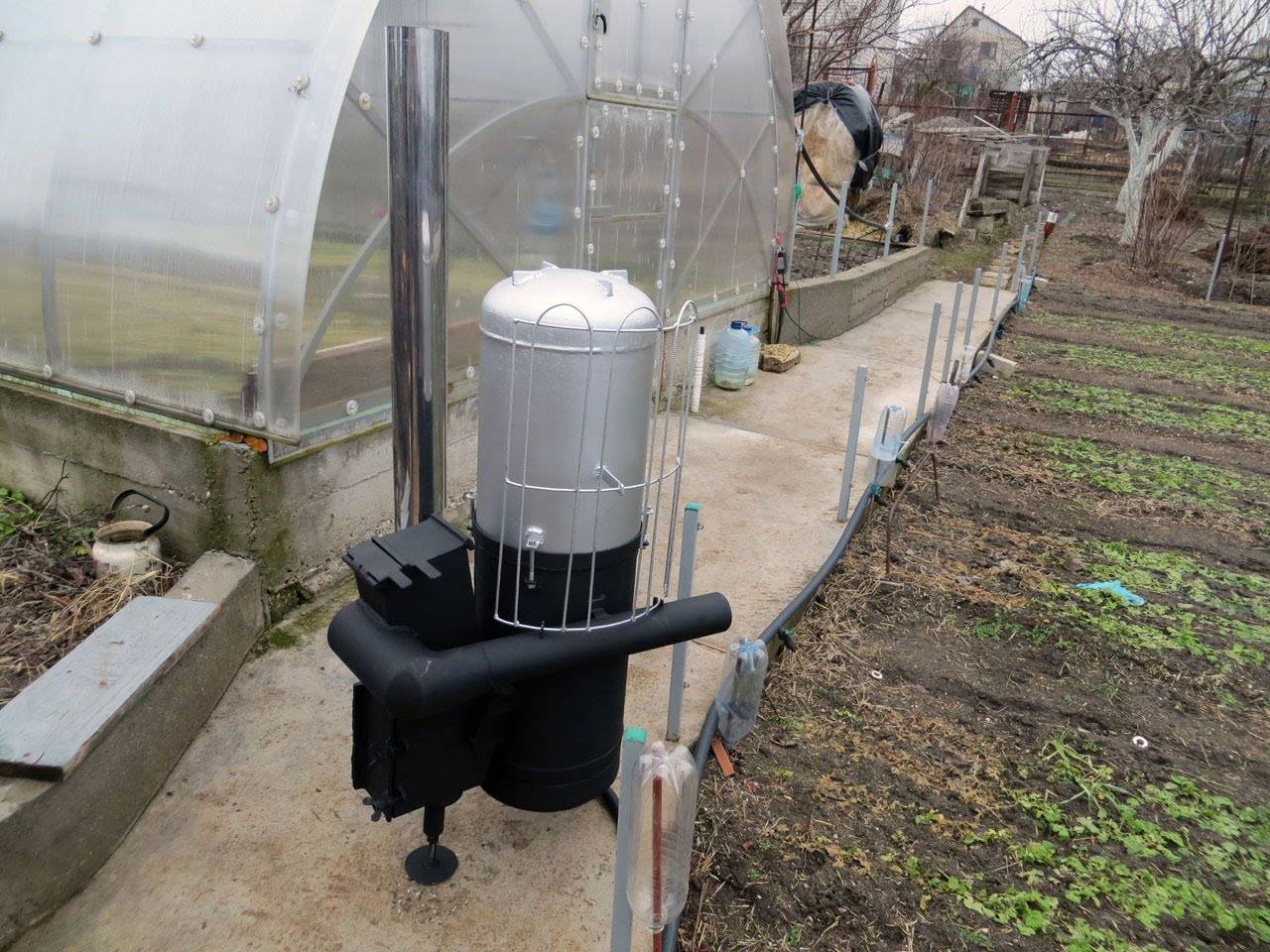

Целесообразно установить эту установку в теплице. В этих помещениях печка размещается в углублении, а дымоход прокладывается вдоль всего сооружения. Дым, проходя по нему, остывает и становится пригодным для холодного копчения.

При размещении отверстия для дымохода не вместо вентиля печки, а сбоку появляется возможность установки казана или конфорки для приготовления пищи обычным способом.


Схема сборки коптилки холодного копчения из двух баллонов

Как работает коптильня-баллон

В отличие от мангала коптильня требует две емкости. Также приветствуется использование трубы. На выходе конструкция имеет:

Обратите внимание!

  • Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

  • Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

  • Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

  • Топку;
  • Камеру копчения;
  • Дымоотвод.

Если камера копчения представляет собой длинный баллон в лежачем состоянии (емкость лежит на ножках), то топка – небольшая емкость, в которой сгорают дрова.

Топка соединяется с камерой копчения посредством трубы, которая передает жар. Соединение происходит через дно камеры копчения. Второй полукруглый конец используется для врезания трубы-дымоотвода. В итоге размеры коптильни из баллона превышают размеры традиционного мангала в виде металлического ящика.

Требуемый инструмент и расходники

Некоторые работы по изготовлению такой коптильни потребуют работы со сварочным аппаратом, поэтому можно заблаговременно позаботиться о том, чтобы в сооружении коптильни помог друг или мастер, если такой агрегат отсутствует в домашнем хозяйстве. Кроме этого, потребуются:

  • болгарка;
  • мелок для разметки;
  • рулетка;
  • три пары петель;
  • труба ¾»;
  • листовой материал толщиной 4 мм;
  • пруты арматуры с диаметром 5 мм;
  • дрель;
  • ножовка по металлу;
  • три газовых баллона.

Ввиду того, что проект коптильни у каждого получается индивидуальным, могут понадобиться дополнительные комплектующие, которые можно докупить по ходу дела.

Пошаговая инструкция по изготовлению коптилки из газового баллона

Никаких чертежей или эскизов для того чтобы изготовить коптильню не требуется. Этапы изготовления из газового баллона коптильни следующие^

Шаг 1. Нужно наметить дверь коптильни. Для этого кладем баллон набок и делаем на нем разметку предполагаемой двери, от каждого края баллона не забываем отступать по 10–15 сантиметров. Для начала дверцу выпиливать до конца не следует, необходимо ее немного отогнуть и приварить петли. Только после этого дверь выпиливается полностью.

Шаг 2.Дымовую трубу вставляем в колено, которое стоит приварить на место горловины. Для этого горловину требуется отпилить. На дымовую трубу нужно приварить заслонку, чтобы регулировать выход дыма.

Полезная статья: как сделать коптилку горячего копчения своими руками

Шаг 3. В противоположной стороне от дымовой трубы вырезаем отверстие, которое будет соединять коптильню с топкой из газового баллона. При изготовлении мангала-барбекю из баллона этим отверстием будем регулировать тягу. По краю отверстия целесообразно приварить металлическую полоску или прут, чтобы металл не искривился при нагревании.

Шаг 4. В нижней части коптильни устанавливается стальной лист, чтобы можно было собирать и удалять жир. Решетку для коптильни изготавливаем из металлических прутьев.

Фото буржуйки из газового баллона

Шаг 5. В зависимости от конструкции коптильни из баллона, подставку можно оставить съемной или приварить. Для съемной подставки в коптильне делаются отверстия под болты. Как вариант, привариваются ко дну коптильни 4 трубы по углам около 6 см в длину. Во время сборки эти трубы вставляются в трубы большего диаметра на подставке. На концах ножек подставки можно прикрепить колеса, так коптильня будет еще и мобильная. Под коптильней внизу есть возможность устроить полку для дров или для посуды.

Не нужно изготавливать топку для мангала и барбекю, ведь огонь просто разжигается на дне. В коптильне из газового баллона необходимо отгородить огонь от продуктов, которые собираетесь коптить. Продукты коптятся посредством поступления дыма, который, получается, от тления опилок.

Смотрите видео: Коптильня из газового балона своими руками

Топку удобно изготовить из газового баллона небольшого объема. Для этого в баллоне вырезаются 2 отверстия с дверцами. В верхнюю его часть будут закладываться опилки, а в нижней – обурудуется поддувало. Чтобы предотвратить попадание огня в коптильню из газового баллона необходимо соединять топку с коптильней не напрямую, я сделать небольшой переход из трубы.

Горячее и холодное копчение происходит при разных температурах, поэтому для устройства холодного копчения необходимо трубу, соединяющую с коптильней, удлинить. Проходя по этой трубе, горячий воздух, будет охлаждаться до температуры, требуемой для холодного копчения, около 18–25 градусов. Для изготовления универсальной коптильни можно устанавливать трубу той длины, каким видом копчения будете пользоваться в данный момент.

Рекомендуем почитать: Мини-коптилка своими руками

Коптилка из газового баллона своими руками изготавливается достаточно просто, если приложить немного усилий и потратить несколько часов времени. Экспериментируйте, тогда сможете сделать качественное оборудование для копчения продуктов в домашних условиях.

Подготовительные работы

На сегодняшний день во многих крупных строительных магазинах можно легко купить уже готовую коптильню, но ее стоимость иногда бывает чересчур высокой. Гораздо дешевле сделать коптильню своими руками из подручных материалов, например, как в нашем случае из газового баллона. Качество продуктов, приготовленных в ней, также будет высоким.

Коптильня из газовых баллонов

Для изготовления коптильни, как на фото, потребуется газовый баллон АГ-50. Его емкость должна составлять более 50 л.

Все подготовительные работы можно объединить в три этапа:

  1. Удалить из баллона остатки газа. Откройте вентиль, переверните баллон верх дном и выпустите газ. На клапан его выхода нанесите мыльную пену, сделанную из средства для мытья посуды. Так осуществляется проверка наличия газа в баллоне. Если мыло пениться, то газ в баллоне еще есть. Все работы с баллоном следует выполнять вдалеке от открытого огня и людей.

    Работать с баллоном можно только после того, как из него полностью удален газ

  2. Баллон хорошо промыть водой для удаления всех остатков газа и осадка от него. Ножовкой спилите горловину на баллоне. Для предотвращения возгорания от чрезмерного нагревания металла, место спила регулярно поливайте холодной водой.
  3. Полностью заполнить баллон водой. При помощи шланга залейте воду в образовавшееся отверстие. В процессе заполнения, баллон следует периодически встряхивать. После этого воду слейте. Делайте это вдалеке от дома, так как жидкость имеет сильный запах метана.

Внимание! Не пренебрегайте личной безопасностью – запрещается резать или сваривать баллон без предварительной его очистки от остатков газа и других веществ. Все работы проводите только после полного выхода газа.

Вырезаем крышку коптильни

После полной очистки баллон становится безопасным. Теперь его можно разрезать. Положите баллон набок и сделайте метки мелом там, где должны быть дверцы. При помощи болгарки в баллоне вырежьте отверстие, оставив только в целости те места, где должны быть петли

Обратите внимание, что боковые части (кольца) должны оставаться нетронутыми. Немного ускорить процесс можно за счет использования различных резаков по металлу

Разрезать баллон можно болгаркой

Теперь следует прикрепить к дверце петли. Использовать можно любые дверные железные петли. В качестве крепления к ним вполне сгодятся обычные болты. Но надежнее будет петли приварить сварочным аппаратом. После этого дверь окончательно выпилить и зачистить все острые края. С внешней стороны дверцы приделать ручку. Для большего удобства ручку обтягивают огнеупорным не нагревающимся материалом. Купить его можно в хозяйственном магазине.

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами. Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни. Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Берите газовый баллон, который не поржавел и пребывает в превосходном состоянии. Найти их не проблема. Вместимость баллона должна равняться от 50 л.

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

Газ обязан выйти.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Последующий шаг — производство крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить шашлык.

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Объедините дверцы с баллоном.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

Подставку и ножки можно собрать из сподручных материалов. Часто для коптильни берут старый стол, отрезают фрагмент столешницы.

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

  • Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
  • Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
  • Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
  • Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
  • Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

  • Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
  • Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
  • Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
  • В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.

Как добиться неповторимого аромата

Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.

Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.

Обработка готовых элементов

Если смотреть чертеж коптильни, то можно заметить только составные элементы и их размеры. А ведь мангал и коптильня также должны быть гладкими и окрашенными, чтобы хорошо смотреться на загородном фоне.

К тому же механическая обработка устраняет ржавчину, которая вызывает взрывы во время горения и порчу продуктов питания из-за специфического дыма. Поэтому баллон и остальные части после сборки рекомендуется обработать:

  • Дрелью или болгаркой с насадкой-щеткой;
  • Жаростойкой краской по металлу (краску обязательно надо наносить на гладкую поверхность в два слоя).

Понятно, что последняя актуальна только для наружного применения. В качестве красящего состава прекрасно зарекомендовала себя продукция Dali и High Heat. Разумеется, для мобильного металлического источника огня рекомендуется выбирать матовую краску черного цвета.

Конструктивные особенности многофункционального очага

Основной сложностью комбинированных очагов являются неодинаковые условия для приготовления продуктов. Поэтому мангал с коптильней из газового баллона должен конструироваться с учетом этого нюанса.

Технология копчения

Существует несколько вариантов копчения продуктов:

  • холодное – дым вначале охлаждается внутри длинной трубы, поступает в камеру с рыбой/мясом в течение 1 – 3 суток, обеспечивая сохранность деликатеса 2 – 6 месяцев;
  • горячее – дымогенератор расположен непосредственно возле камеры с продуктами, процесс копчения резко сокращается, однако деликатесы хранятся в течение пары месяцев, не более того;
  • полухолодное – процесс занимает 24 – 36 часов, длина трубы между дымогенератором и продуктовой камерой среднего размера 1,5 – 2 м.

Поэтому в зависимости от выбранной технологии коптильня из баллона по умолчанию будет иметь, в принципе, одинаковую конструкцию. Но, ее элементы будут разнесены друг от друга на разное расстояние.

Размеры мангала и барбекюшницы

Жаровни, предназначенные для приготовления мяса на шампурах, называются мангалами, имеют габариты:

  • длина – произвольная, зависит от количества шампуров, расстояние между которыми составляет 8 – 10 см;
  • высота (глубина) – 15 – 20 см считается оптимальным расстоянием от мяса до углей;
  • ширина – в зависимости от длины шампура (выпускаются производителями 30 – 50 см), стандартным размером считается 25 – 40 см;
  • ну реальный чертеж с реального баллона, чтобы рассмотреть все цифры, нажмите на картинку для увеличения.

Высота от уровня земли менее критична, при изготовлении стационарной жаровни обычно составляет 0,8 – 1,2 м. Барбекю жарят на решетках, высота и длина очага остаются прежними, ширина зависит от аналогичного параметра самой решетки. Для гриля габариты жаровни менее критичны, однако требуется крышка для поддержания одинаковой температуры внутри жаровни.

В отличие от жаровни из листовой стали и бочки мангал из газового баллона обладает достоинствами:

  1. толщина стенки 2,5 мм;
  2. б/у баллоны стоят недорого;
  3. компактные габариты сэкономят пространство участка;
  4. корпус в принципе готов, что снизит трудоемкость работ.

Внимание: Для многофункционального очага одного баллона будет недостаточно, так как он будет использован для мангала. Дымогенератор сооружается из второго 50 л резервуара аналогичного назначения или из листовой стали

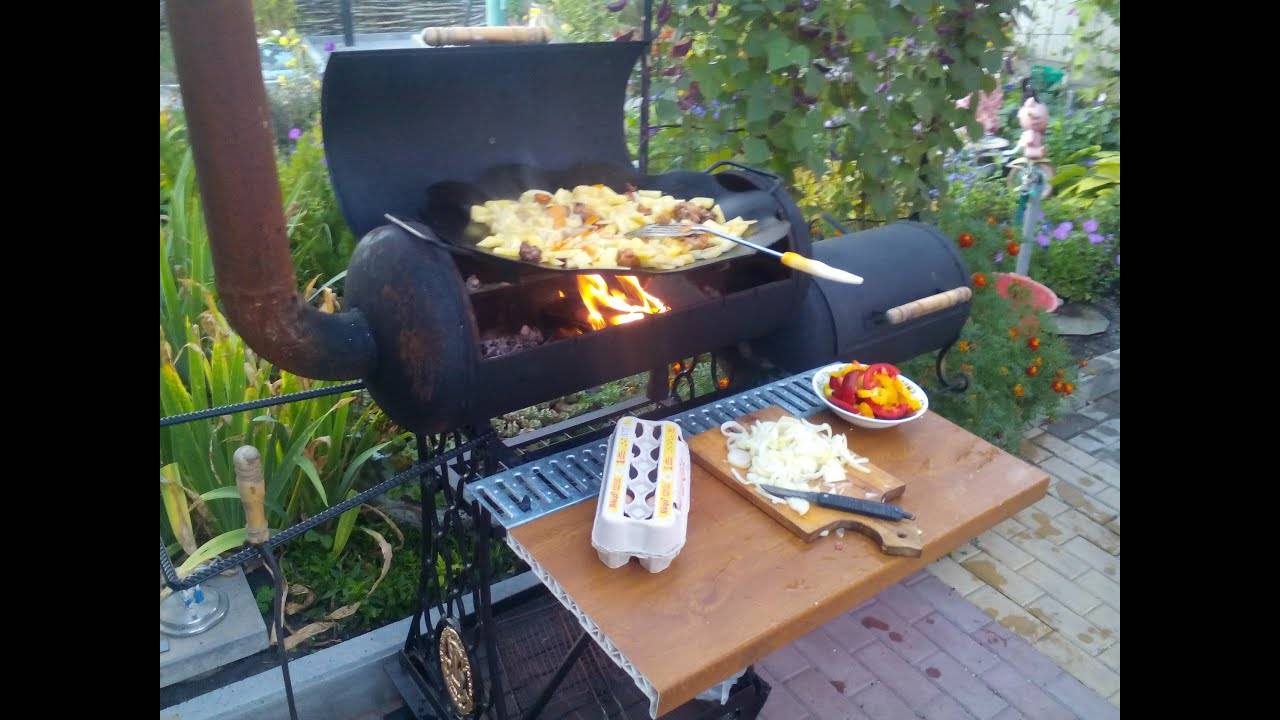

Конструкция мангала-коптильни

В силу вышеизложенных нюансов гриль, мангал, барбекю и коптильня вполне могут совмещаться внутри одной конструкции. Классический мангал идеально подходит для продуктовой камеры коптильни при наличии герметичной крышки, не пропускающей дым наружу. К жаровне необходимо добавить дымогенератор, соединенный с ней напрямую (горячее копчение) или трубой (полухолодное и холодное копчение) нужной длины.

Поскольку очаг в 90% случаев является стационарным, его опорный узел (ножки, подставка) можно декорировать витыми или коваными элементами, дополнить козырьком от дождя. Дымоход необходим в любом случае.

Коптилка из трёх баллонов

Из трёх баллонов получается установка, позволяющая готовить продукты разными способами — мангал-коптильня-барбекю 3в1. Такая мангал коптильня из газового баллона коптит горячим и холодным способами, а также готовит мясо на гриле. Этот аппарат состоит из трёх ёмкостей — топки, гриля и коптильной камеры холодного копчения.

Читайте сейчас: Одноразовая коптильня своими руками и готовые решения

Изготовление топки

Эта часть размещается горизонтально и для неё используется самая маленькая ёмкость:

  1. Вырезать боковую стенку на ширину 1/3 окружности.
  2. Сделать из вырезанной части откидную крышку для загрузки дров и закрепить её на петлях.
  3. В дне баллона вырезать квадрат 100х100мм для поддувала и также закрепить на петлях.
  4. Изготовить и установить колосниковую решётку длиной, соответствующей длине корпуса, и шириной 1/3 диаметра.

Камера для гриля и горячего копчения

Отсек для гриля и мангала изготавливается аналогично топке:

  1. Вырезать и установить откидную крышку.
  2. Сделать пропилы для шампуров.
  3. Приварить вдоль откидной крышки на 5см ниже края стенок крепления для решётки.

Коптильная камера холодного копчения

Этот отсек изготавливается из ёмкости самого большого размера и устанавливается вертикально, отверстием для вентиля вниз:

  1. Вырезать дверцу на всю длину баллона и шириной 1/3 окружности.
  2. Закрепить дверцу на петлях и прикрепить к ней крючок или шпингалет.
  3. Через каждые 15см к боковым стенкам приварить крепления для решёток.
  4. В верхней части коптильной камеры вырезать отверстие Ø100мм.
  5. Прикрепить к этому отверстию дымоход.
  6. Изготовить и закрутить в отверстие, оставшееся от вентиля, дренажную пробку для слива конденсата и воды при мытье камеры.

Сборка

Собирается мангал коптильня на подставке из труб или уголков при помощи электросварки. Отверстия между частями неправильной формы и имеют размер около 100х100мм. Они вырезаются одновременно на прилегающих частях так, чтобы эти элементы можно было соединить между собой без зазоров.

Пошаговая инструкция по сборке состоит из следующих пунктов:

  1. Установить на подставке гриль-камеру.
  2. Соединить топку и гриль. Соединительные отверстия располагаются в верху топки на конце, противоположном поддувалу и в нижней части гриля, на дне баллона.
  3. В верхней половине гриля возле отверстия для вентиля и в нижней части коптильной камеры прорезать соединительные отверстия. Соединить элементы между собой.


Чертеж сборки мангала-коптильни

Коптильную установку из газовых баллонов можно изготовить в домашней мастерской любым мастером, знающим, как сделать коптильню из бочки.

Изготовление крышки

После того, как баллон тщательно помыли водой, с ним можно производить любые действия. Крышка коптильни изготавливается путем вырезания сегмента корпуса и последующего его крепления с помощью петель. Сначала нужно мелом наметить контур крышки необходимого размера. Габариты крышки должны быть такими, чтобы было удобно в коптильню загружать продукты и раскладывать их на решетах или подвешивать на крюках.

На каждом баллоне можно обнаружить сварочные швы. Они представляют собой кольца, которые имеют утолщения. Крышку необходимо разметить так, чтобы кольца в процессе резки не повредились.

Особенности коптильни для горячего и холодного копчения из газового баллона

Коптилка из баллона имеет преимущества перед другими материалами:

  • Толщина металла составляет 3-4мм. Это обеспечивает высокую прочность и большой срок службы без прогорания.
  • Удобная форма. В большинстве случаев при переделке ёмкости в коптильню основная работа заключается в вырезании дверцы.
  • Широкий диапазон размеров. Это позволяет выбрать баллоны необходимой величины для всех элементов коптилки, от большой полупрофессиональной установки до небольшого аппарата. Такая мини коптилка может использоваться на пикнике или привозится на дачу на автомобиле.

При изготовлении коптилки не имеет значение изначальное предназначение баллона — для кислорода, фреона, пропана или углекислого газа. Эти ёмкости отличаются только диаметром, шагом и направлением резьбы на вентиле.

Из баллона ёмкость до 20 литров получится коптильня для газовой плиты с гидрозатвором. Желательно для этого использовать широкую и низкую ёмкость.Такая установка может использоваться для горячего копчения на кухне городской квартиры. Для холодной обработки оптимальным вариантом — мультиварка с копчением.

Делаем своими руками

Все начинается с рисунка или схемы с максимальным соблюдением масштаба. Такой чертеж поможет правильно рассчитать расточный материал и не будет путаться с размерами.

Техника безопасности

Главной опасностью будут остатки пропан-бутановой смеси в баллонах. От него нужно избавиться:

  • Выпустите газ (не делайте этого в источнике огня или около него);
  • Поверните вентили (газовые вентили имеют обратную резьбу, будьте осторожны);
  • Наполняйте бутылку водой на 12 часов и более.

Работа с болгаркой (угловой шлифовальной машиной) может навредить вам. Вот некоторые предложения:

  • При резке поместите диск с левой стороны корпуса болгарки, чтобы искры пролетали между ножками и не повредили.
  • Вы должны отрезать себя.
  • При шлифовании держите диск под углом не более 15 ° к поверхности.
  • Используйте средства защиты: защитные очки, а точнее маску, перчатки.

важно соблюдать правила безопасности при электродуговой сварке:

  • Обязательно установите автоматический выключатель в соединении сварочного аппарата;
  • Следите за надежностью изоляции сварочных проводов;
  • Не пренебрегайте заземлением корпуса сварочного аппарата;
  • Используйте защитное снаряжение (маску или козырек) и специальную одежду.

Процесс по шагам

Например, мангал-коптильня с камерой горячего копчения из двух 50-литровых газовых баллонов.

Удалите газ. Откручиваем вентили. Помните, что у клапанов обратная резьба.

Наполните цилиндры водой. Оставить на 12-24 часа.

Слейте воду. Не лейте эту воду на плантации.

Дымогенератор будет изготовлен из нарезанного цилиндра. Емкость на 50 л для этого не требуется.

В пустом месте для дымогенератора делаем отверстие под вентилятор и вырезаем крышку.

Отрежьте крышку на пустом месте для барбекю

Постарайтесь сделать это осторожно — даже вырезанные детали сработают.

Для мангала возьмите уголок и сделайте ряд отверстий.

Делаем надрезы с лицевой стороны и с задней дырочки. С шагом 8-10 см лицом друг к другу

Это для шампуров. В отверстие нужно вставить шпажку и вырезать.

Регулируем заслонку вентилятора.

Привариваем петли для крышки (крышка должна закрываться плавно и лучше потратить немного больше времени на попытки, чем потом вырезать и переделывать форму) и кронштейны для гриля.

Сетка обрезается по размеру и кладется на кронштейны.

Дверь вентилятора выполнена в виде занавески с рельсами. Рукоять по-прежнему будет болтом.

Что должно произойти. Крышка усилена перемычкой.

Делаем вырезы в сетке. Дальний — для подключения дымогенератора, ближний — для дымохода.

Собираем все вместе. После этого сварные швы будут зачищены. Упор крышки в открытом положении виден рядом с петлей.

Также привариваем кронштейны для мангала. Они не должны мешать приготовлению шампуров. Подгоняем решетку под размер.

Свариваем дымоход из трубы и колена. Высота дымохода должна быть не менее 1,5 метра.

К крышкам привариваем ручки и делаем подставку из козочки для всей конструкции.

Все стерто. Неровности сглаживаются. Бак обезжиривается и покрывается несколькими слоями термокраски.

Ниже представлена ​​готовая гриль-коптильня. Мясо (или то, что вы собираетесь коптить) кладем на решетку. Уголь воспламеняется в дымогенераторе и на него ставится металлический стакан с мокрой стружкой. Заслонки регулируют интенсивность дыма. Чтобы следить за температурой, вкрутите термометр-гриль в крышку мангала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
