Разметка перегородки
Профиль потребуется двух видов: ПН и ПС. Первый обрезают ножницами по металлу и прикрепляют к полу и потолку. До его обрезки и монтажа выполняют разметку пола. На нём отмечают: проектную толщину стены (по приложенным к профилю кускам картона), привязку стоек, оконные и дверные проёмы. Между стойками дверного проёма предусматривают разрыв направляющего профиля.
Методы разметки перегородки приведены ниже:
3.1 Разметка перпендикуляра (угол 90°)
Чаще всего перегородка из гипсокартона возводится перпендикулярно существующей стене, поэтому возникает необходимость начертить линию под углом 90°.
Эту задачу возможно выполнить несколькими способами, которые мы подробно рассмотрим ниже.
а) Метод египетского треугольника
Египетский треугольник — это треугольник с соотношением сторон 3:4:5
Для того, чтобы отложить перпендикуляр, нам необходимо построить египетский треугольник, один из катетов которого будет лежать на несущей стене. Пример построения приведён ниже:
На рисунке выше используется треугольник со сторонами: 1,5, 2,0 и 2,5 м. Возможно, вам будет удобнее построить треугольник больших или меньших размеров. Главное уловить суть: берём некую условную длину отрезка, например, 0,5 м, затем умножаем это число, на 3, на 4 и на 5, и таким образом получаем длины сторон нашего треугольника: 1,5 м, 2,0 м и 2,5 м.
Выполняем построение: ставим точку «А» — основание нашего перпендикуляра, затем через 1,5 м по рулетке откладываем точку «В». Из точки «В» проводим дугу с радиусом 2,5 м, для этого можно использовать капроновую верёвку и карандаш, а из точки «А» аналогично проводим дугу с радиусом 2,0 м.
Точка пересечения дуг — «С» будет являться третьей вершиной египетского треугольника. Отрезок АС будет перпендикулярен отрезку АВ, а соответственно и несущей стене. Затем, используя металлический профиль или капроновый шнур можно продлить линию АС до противоположной стены. Соответственно прямая АD будет являться перпендикуляром к несущей стене, что нам и необходимо.
б) Перпендикуляр с помощью угольника
Этот метод является менее точным, чем первый. Это связано с тем, что угольник имеет небольшие размеры и любая неровность стены может сказаться на конечном результате.
Для разметки прикладываем угольник короткой стороной к несущей стене, а по длинной отчерчиваем линию, затем эта линия продлевается до противоположной стены.
Этот способ подходит при ровных стенах и небольших участках разметки.
в) Перпендикуляр с помощью рулетки
Откладываем равные отрезки от существующей стены, как показано на рисунке выше. Этот способ также не является абсолютно точным, так как существующие стены могут иметь изъяны и не быть перпендикулярными друг другу. Однако можно совместить методы, и полученный с помощью рулетки перпендикуляр проверить угольником.
3.2 Перенос отметок с пола на потолок
Выполнив разметку основания перегородки, необходимо перенести данные отметки на потолок. Для этого также существует несколько способов.
а) С помощью отвеса
Данный способ наглядно продемонстрирован на рисунке ниже. Чем больше точек вы перенесёте с пола на потолок, тем точнее будет конечный результат. Через перенесённые точки проводим линию с помощью профиля, также очень удобно использовать красящий (отбивочный) шнур.
б) С помощью пузырькового уровня:
Чертежи для монтажа гипсокартонного потолка с подсветкой
И все же порой, так хочется изменить ставший привычным внешний облик дома, привнести в него какую-то изюминку. Лучшим способом добиться перемен станет обустройство потолка скрытой подсветкой с использованием гипсокартонных конструкций.
Создавая общую целостность дома, гармонично сочетающийся с обстановкой комнат, для многих он ассоциируется с небом, с безграничным простором и красотой. И здесь не требуется больших финансовых возможностей, при желании можно сделать потолок из гипсокартона с подсветкой своими руками. Стоит только постараться, приложить немного усилий.
Способы монтажа потолка из гипсокартона
Существуют несколько технологичных способов монтажа потолков из гипсокатона. На этом чертеже самый простой способ сборки конструкции с подсветкой, как в работе, так и в финансовых затратах. Начинать следует с разметки потолка. Для этого на потолке отмечаются линии расположения несущего профиля. Именно к нему будут крепиться нижний элемент гипсокартона. По намеченным линиям разметки закрепляются подвесы. По периметру или желаемой длине помещения, при помощи дюбеля фиксируются направляющие профиля на нужной высоте. После чего собирается вся конструкция согласно размерам.
Следующий вариант чертежа можно назвать классическим, он позволяет регулировать опускание уровня на любые желаемые высоты. Стоит отметить, что параметры разметки желательно определять исходя из размеров листов гипсокартона, этим Вы добьетесь максимальной экономии материала.
Приступая к монтажу подсветки, стоит определиться какой она будет. Если встроенная в потолок, то нужно сразу будет сделать отверстие для ламп. Если больше подходят выступающие светильники для них оставляются крепления в зазорах между листами. Небольшие временные затраты, не столь значительные финансовые расходы, ну и конечно физические усилия на выходе дают в первую очередь чувство глубокого удовлетворения – сделан потолок из гипсокартона своими руками. К тому же новое освещение сделает дом еще более теплым и уютным, а его облику добавит оригинальности и неповторимости.
Этот вариант монтажа, как раз предназначен для установки нижних дополнительных скрытых светильников, и усиляющие поперечные CD профили позволят не деформироваться листам гипсокартона.
Почти тот же способ только с дополнительными подвесами позволяющий увеличивать ширину уровня подсветки.
Покрывать гипсокартон, как рекомендуют специалисты можно грунтовкой, с последующей шпаклевкой и покраской или другой декоративной отделкой. А можно использовать водостойкие покрытия, в основном это делается в ванных комнатах.
На следующем чертеже представлен вариант подсветки не внутреннего, а наружного периметра гипсокартонного потолка. Такой способ чаще всего применяют для визуального разделения помещения на разные рабочие зоны или для выделения и подчеркивания одной из них.
На делальной схеме виден весь необходимый материал и порядок сборки конструкции.
Монтируя подсветку необходимо строго придерживаться следующих правил;
— ни в коем случае нельзя протягивать провода прямо поверх профилей, рекомендуется использовать специальные негорючие рукава;
— во избежание попадания влаги на провода (что случается порой во время протечки воды из верхних квартир), рукава должны быть герметичны;
— в целях безопасности при соединении проводов используйте только распаечные коробки;
— при выборе проводов не надо гнаться за их дешевизной, прежде все стоит учитывать общую нагрузку, исходя из мощности источников света;
— выключатель должен размыкать не «ноль», а «фазу», что поможет избежать последствий при замене лампочек;
— особые предосторожности следует соблюдать в помещениях с повышенной влажностью, в этом случае рукава с проводами проводят исключительно внутри потолка, поместив их в еще одни рукава, имеющие дополнительные защитные характеристики
Потолок из гипсокартона с подсветкой, вот, что заставит комнату заиграть яркими красками, придаст уют. Готовясь к его монтажу, стоит внимательно рассмотреть все варианты систем освещения. Целесообразнее остановить выбор на системах, мощность которых составляет 12 вольт
Это дает сразу ряд преимуществ, в том числе безопасность в применении, высокое качество освещения, и что совсем немаловажно значительная экономия электроэнергии
Материалы и инструменты для сборки короба.
- Профили направляющие KNAUF (или Gyproc) ПН 28×27 мм
- Профили потолочные KNAUF (или Gyproc) ПП 60×27 мм
- Лента уплотнительная Дихтунгсбанд
- Разделительная лента
- «Дюбель-гвозди» (другое название «Быстрый монтаж») 6×40 мм (обычные дюбеля и саморезы не подойдут, так как отверстия в профилях больше шляпок саморезов – 8 мм)
- Шнуроотбойное устройство
- Лазерный уровень, или пузырьковый, или, на худой конец, гидроуровень
- Листы гипсокартона Gyproc 2500x1200x12,5
- Шпаклевка для швов (мы работаем с Danogips Superfinish)
- Армирующая лента для швов KNAUF Kurt
- Рулетка
- Молоток
- Нож канцелярский (или спец. нож для резки ГК)
- Перфоратор + бур
- Шуруповерт
- Саморезы по металлу 3,5×25-35 мм (черные, частый шаг)
- Грунтовка глубокого проникновения (Knauf Tiefengrund, Feidal Tiefgrund LF)
- Ножницы по металлу или болгарка
- Узкий и широкий шпатели
Этапы монтажа комбинированного потолка
Сделать своими руками двухуровневый потолок из гипсокартона не так сложно, кстати, подробная технология с фото и видео описана «здесь». Смонтировать простую натяжную систему также не составит труда, а вот чтобы закрепить натяжной потолок на потолок из гипсокартона требуются знания и сноровка. В общих чертах это выглядит так:
- Нужно выбрать подходящую модель и сделать под нее подробный эскиз;
- Дальше закупается материал и готовится основа;
- После этого под ноль, то есть с отделкой монтируется усиленный гипсокартонный короб;
- В девяносто девяти процентах случаев монтируется освещение;
- На последнем этапе крепятся профиля и натягивается пленка.

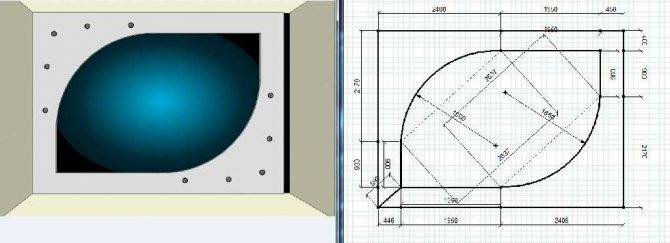

Натяжной потолок и потолок из гипсокартона нужно вначале подробно отобразить на бумаге.
Как подобрать модель комбинированной конструкции
Начинающему мастеру я бы рекомендовал выбрать натяжной потолок с гипсокартоном по периметру. Подобная конструкция как нельзя лучше подходит для стандартной городской квартиры с потолками до 3 м. Плюс там меньше изгибов и поворотов;
Натяжной потолок с гипсокартоном по периметру монтировать проще всего.
Круглые и овальные натяжные потолки с гипсокартоном смотрятся эффектней. Собрать своими руками такую конструкцию не намного сложнее чем предыдущую, но имейте в виду: в маленькой комнате она вызывает эффект колодца (вы на дне) и давит на психику;
В маленьких комнатах не желательно монтировать круглые или овальные комбинации.
Если вам нравится гипсокартон и натяжной с подсветкой по центру, то для вас есть модель «Таблетка». Сделать один или несколько островков в центре комнаты технологически проще, чем обустраивать периметр, на это нужно меньше материала, а главное потолки будут казаться выше;
Модель «Таблетка» проще в обустройстве и выгодней по материалу.
Есть еще модель под названием круг в круге, но здесь мы имеем дело с более сложным вариантом таблетки. При грамотном подборе света смотрится очень красиво, но повозиться с монтажом придется изрядно;

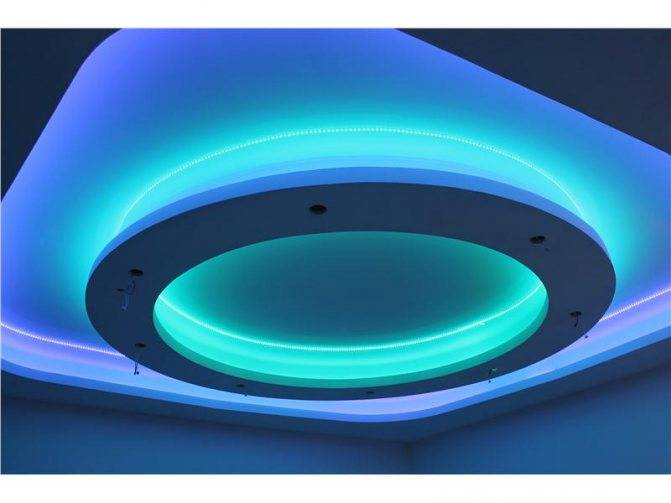

Круг в круге модель красивая, но сложная в обустройстве.
Сложные конструкции с множеством радиальных и нестандартных поворотов лучше оставить профессионалам. Возможно, гипсокартонный короб вы еще кое-как одолеете, а вот натяжной своими руками точно не сможете сделать.
Сложные конструкции лучше оставить профессионалам.
Несколько слов о закупке материала и подготовке основы
Размеры любого гипсокартонного листа одинаковые: ширина 1200 мм, а длина может колебаться от 2000 мм, до 3600 мм. Материал делится на 4 вида:
- ГКЛ – простые и дешевые листы, гипсовая основа с картонной рубашкой;
- ГКЛО – огнестойкие листы, в домах и квартирах они не используются;
- ГКЛВ – водостойкие листы пропитанные антисептиком (от грибка), в нашем случае это отличный вариант;
- ГКЛВО – универсальный огне влагостойкий материал, защищенный от всего, но цена там баснословная.
Вид гипсокартона можно различить по цвету рубашки.
Для потолка существует отдельный гипсокартон толщиной 9,5 мм, если вы планируете обустраивать радиальные повороты, то придется еще взять арочный гипсокартон толщиной 7,5 мм. Есть еще стеновые листы толщиной 12 мм, их также можно использовать, но об этом чуть позже.
Из фурнитуры понадобится следующий набор:
- ППН или UD (профиль потолочный направляющий) сечение 27×28 мм;
- ПП или CD (профиль потолочный) сечение 60×27 мм;
- Для соединения ПП профилей под прямым углом есть «Краб»;
- Прямой перфорированный подвес нужен, если потолок опускается не более чем на 100 мм;
- Для поддержки каркаса ниже 100 мм есть анкерные подвесы;
- Кроме того нужны саморезы «Блошки» для сборки каркаса и саморезы для крепления самого гипсокартона.
Для тех кто не в курсе этих терминов, в статье по монтажу двухуровневого потолка «здесь» есть подробное описание материала и фурнитуры, все показано на фото и рассказано на видео.
Традиционная схема сборки короба под гипсокартон.
Что касается подготовки основы, то для нас главное, чтобы ровными были стены. Установить короб или натянуть пленку на кривые стены можно, но смотрится плохо. Потолок желательно прогрунтовать антисептиком, чтобы не завелся грибок, выравнивать его не нужно, так как он все равно закроется.
Недостатки коробов из гипсокартона на потолке
При всех достоинствах, далеко не каждый владелец квартиры, жилого дома или офисного помещения принимает решение о выборе гипсокартона в качестве материала для отделки потолочного пространства. Это связано с наличием некоторых недостатков:
Монтаж гипсокартона всегда связан с повышенным образованием пыли, необходимостью проведения многочисленных подрезок, а также со значительными трудозатратами при возведении конструкции.
Раскрой листов
- Гипсокартон на потолке не избавляет хозяев от необходимости проведения отделочных работ, связанных с мокрыми процессами.
- При необходимости проведения сервисного обслуживания скрытых инженерных коммуникаций или их замены, потребуется полностью или частично демонтировать короб.
- Гипсокартон является мягким и хрупким материалом, который легко повреждается даже при незначительных механических воздействиях.
Повреждение поверхности листа ГКЛ
При принятии решения о монтаже гипсокартона, нужно тщательно рассчитать высоту помещения, так подсистема съедает минимум 50 мм свободного пространства, что накладывает на данную конструкцию ограничения при устройстве её в типовых квартирах.
Несмотря на наличие субъективных недостатков, короба из гипсокартона остаются популярным решением для отделки потолочного пространства среди многих владельцев квартир.
Сборка конструкции короба из металлических профилей
Принцип сооружения короба представлен на схеме ниже:

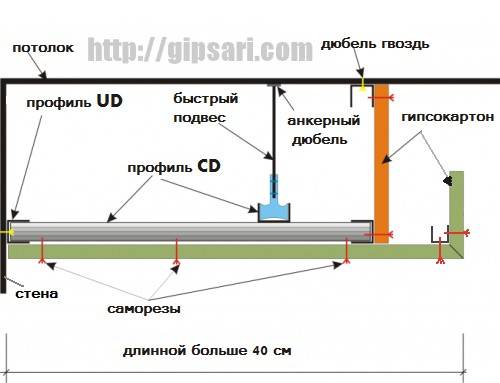

Схема сборки каркаса потолочного короба из металлических профилей под ГКЛ
Технология сборки короба из профилей:
Определившись с габаритами короба, выполняем разметку и крепим направляющие профили ПН 28х27 мм к стене и потолку.
Соединяем два направляющих профиля друг с другом, как показано на схеме. В один из этих профилей будут вставляться горизонтальные потолочные профили, в другой — вертикальные.
Нарезаем вертикальные потолочные профили в соответствии с высотой ступеньки и запасом на высоту направляющего профиля.
В направляющий профиль, закреплённый на потолке устанавливаем потолочные профили 60х27 мм с шагом 600 мм. Закрепляем их саморезами 3,5х41 мм.
К потолочным профилям крепим конструкцию, собранную из двух направляющих. Выравниваем её по уровню и закрепляем саморезами-семечками.
Устанавливаем горизонтальные потолочные профили, также с шагом 600 мм, выравниваем конструкцию, проверяем, чтобы наша ступенька имела угол 90 градусов с помощью металлического угольника, закрепляем все профили саморезами 3,5х41 мм.
Потолочный короб после монтажа профилей
В месте стыка направляющих профилей необходимо установить потолочный профиль
После сборки конструкции из профилей необходимо убедиться в её жёсткости и прочности, затем можно приступать к зашивке короба гипсокартоном.
В конструкцию по всему периметру был добавлен дополнительный горизонтальный профиль, который впоследствии использовался для крепления багета под натяжной потолок.
В конструкцию потолочного короба закладывается дополнительный профиль для крепления багета при монтаже натяжного потолка
Конструкция короба из гипсокартона: основные составляющие
Оптимальная основа для крепления гипсокартона к стене, потолку – металлическая обрешетка. Конструкция отличается простотою сборки и легкостью. Допустимо крепление гиспокартона к потолку на деревянные рейки, однако этот вариант недостаточно прочен. Древесина склонна к гниению и под воздействием температурных колебаний каркас может «повести».
Сборку конструкции лучше выполнять из металлических профилей. Жестяной оцинкованный материал характеризуется надежностью, жесткостью и устойчивостью к коррозии. Профиля подразделяются на два типа:
- основные (CW/CD) – используются как основа для фиксации гипсокартонных панелей, элементы «С»-образной формы с загнутыми краями;
- направляющие (UD/UV) – горизонтальные направляющие, в них устанавливаются основные профиля; обладают «П»-образной формой.
Для создания каркаса подвесной конструкции применяется основной CD-профиль размером 28*27 мм, длиною 3 м или 4 м. В роли направляющего под CD-профиль используется горизонтальный UD-профиль.
При обустройстве арочной или криволинейной конструкции применяются изогнутые профиля. Стандартные габариты арочных элементов приведены в таблице.
Кроме профилей для создания короба понадобятся комплектующие:
- двухуровневый соединитель для профиля CD – для фиксации перпендикулярно направленных элементов;
- одноуровневый соединитель CD-профиля, так называемый, краб – для соединения элементов на одном уровне; фиксация с помощью защелок или саморезов;
- прямой подвес – модуль крепится к потолку двумя саморезами; несущая способность подвеса – около 40 кг;
- анкерный подвес для соединения несущего основания и CD-профиля; модуль оснащен пружиной и подходит для ситуаций, когда длины обычного подвеса недостаточно; несущая способность подвеса – 25 кг, длина растягивания – 25-100 см;
- продольный соединитель для удлинения профиля;
- угловой соединитель, заменяющий модуль «краб».
Классические конструкции
Самыми простыми по конструктивному решению, сложности монтажных работ и внешнему виду считаются следующие варианты:
- Гипсокартонный короб с нишей по периметру потолка, если в нем разместить только светодиодную ленту с элементами питания и управления. Конструкция не требует больших площадей и объемов. Опишем, как сделать это в несколько этапов:
- По периметру комнаты под потолком и на стенах горизонтально устанавливаются оцинкованные стальные направляющие профили.
- Между ними через 40–50 см ставятся стоечные профили, формирующие основу, на которой крепится ниша, горизонтальная и вертикальная грани короба.
- К стенам профиль крепится дюбелями, а между собой соединяется саморезами.
Каркас для короба с нишей
- В полученном каркасе прокладывается проводка, при необходимости крепятся блоки питания и триммер управления.
- Вся конструкция закрывается гипсокартоном, листы притягиваются к профилю саморезами. Нижняя грань на 10–15 см выступает к центру потолка, она шире короба. Именно она скрывает источники освещения, светодиодную ленту, гибкий неон или дюралайт.

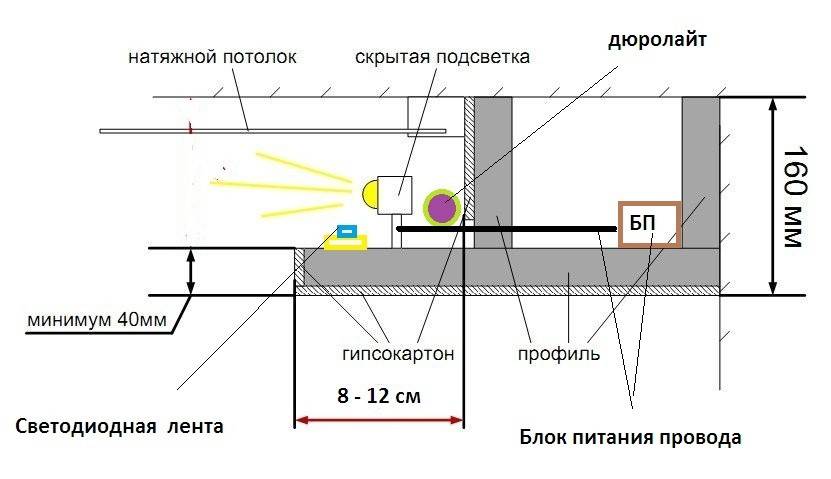

Схема размещения источников света на нише гипсокартонного короба
Ближе к стене (на рисунке справа), на нижней стороне короба можно установить встраиваемые точечные светильники.
Получится комбинированное освещение с открытыми и закрытыми элементами, точечные светильники будут освещать комнату, а свет из ниши подсвечивать потолок, вся мишура, блок питания, проводка, разъемы окажутся спрятанными в коробе. Этот метод не самый дешевый и простой, требуется много материала и трудозатрат. Чтобы создать такой потолок со скрытой контурной подсветкой, к работам привлекаются как минимум 2 человека.
- Гипсокартонные или полистироловые карнизы на одноуровневом гипсокартонном потолке. Когда потолок уже поставлен, для того чтобы не громоздить на него короб, используется простое решение, которое позволяет скрыть источники света – ниже по периметру нужно установить широкие потолочные карнизы. На них сверху укладывается светодиодная лента, но при этом надо учитывать, что блоки питания и триммеры карниз не выдержит.
Различные варианты карнизов для скрытой подсветки
Эти элементы и провода можно спрятать под потолок или вынести в другое помещение. Карниз имеет малый вес и легко крепится одним работником:
- наносится черта, горизонтальный уровень на 8–12 см ниже потолка;
- грунтуем место установки специальным раствором для прочности штукатурки в месте крепления карнизов;
- через 2–3 часа после того, как высохнет грунтовка, на жидкие гвозди приклеиваем карниз;
- для более ровной поверхности стыки между отдельными элементами карниза проклеиваются;
- вся конструкция по периметру красится под общий тон интерьера;
- сверху прокладывается лента или дюралайт.
Все, можно подключать и наслаждаться сказочным видом вашего потолка, этот способ и проще, и дешевле
Обратите внимание! Не рекомендуется использовать гипсокартонные конструкции в ванной комнате или на кухне, в любых местах с высокой влажностью
Скрытая подсветка над карнизом
По статистике, в таких помещениях через 2–3 года появляются трещины и следующие за ними разрушения. Если очень хочется скрытую подсветку и финансовые возможности позволяют, на кухне допускается поставить влагостойкий гипсокартон, такой будет долго радовать вас и ваших близких.
Особенности гипсокартонного потолка с подсветкой
Потолок из гипсокартона с подсветкой обычно состоит из 2-х и более уровней, которые можно сделать как стандартной прямоугольной формы, так и в виде разнообразных фигур и узоров. Такие конструкции являются универсальными и позволяют полностью преобразить интерьер, независимо от того, в каком стилевом решении он выполнен.
Основные преимущества навесных потолочных конструкций из ГКЛ с подсветкой:
- Простота монтажа – устройство таких систем вполне по силам даже начинающим мастерам.
- Невысокая стоимость – возможность самостоятельного монтажа позволяет значительно минимизировать финансовые расходы.
- Практичность – отсутствие необходимости в специализированном уходе при эксплуатации.
- Огнестойкость – гипсокартон в отличие от тех же натяжных потолков устойчив к высоким температурам, поэтому его можно монтировать в непосредственной близости с источниками тепла (например, трубами отопления, дымоходами и т.д.).
Фото 1. Красивый гипсокартонный потолок с подсветкой, в конструкции которого скомбинированы светодиодные ленты и люстра
Стоит учитывать, что многоуровневые потолочные конструкции уменьшают высоту помещений, а это является критичным недостатком для комнат с низкими потолками. Однако дизайнеры и здесь нашли выход – применение в интерьере светлых оттенков, которые визуально расширяют пространство.
Подготовка к работе
Для того, чтобы собрать короб для подвесного потолка, нужно разобраться в чертежах и схемах крепления. Первоначально следует задать толщину гипсокартона, а также высоту будущего короба. Нужно понимать, какой он будет глубины.
Если короб из гипса на потолке планируется перед установкой натяжных потолков, то поверхность можно не ровнять. В случае, когда человек собирается готовить потолки под покраску, то ему придется потрудиться.
Первым шагом станет удаление прошлого покрытия. Если была побелка на меловой основе, то придется намочить слой водой, и аккуратно снять его инструментом. Оставшийся слой оттирают тряпкой.
Следующим шагом используется грунтовка, последовательно наносят два тонких слоя. У некоторых остаются трещины, их заделывают армирующей сеткой. После этого наносят шпаклевку. Необходимо время, чтобы потолок полностью высох. Когда поверхность готова к дальнейшей работе, в ход идет наждачная бумага. Ей несколько раз «проходятся» по потолку. После наносят грунтовку, которая проникает глубоко в слои.
Последним этапом идет нанесения финишного слоя шпаклевки.
