Котлы для бани

Самодельный котел-печь для бани

Для отопления помещения по разным причинам не всегда можно использовать водяной контур. Например, для бани на загородном участке зимой воду приходится сливать после каждой парной сессии. Отапливать помещение в бане можно и теплым воздухом с помощью каменки, изображенной на схеме ниже.

Конструкция каменки представляет собой вертикальную колонну из красного кирпича. Внутренняя поверхность облицована базальтовым картоном и листовым металлом. В нижней части отопительного сооружения выполнена топка с чугунными колосниками и погружным металлическим зольником. Центральная часть шахты оборудована горизонтальными каналами для нагрева воздуха, направляемого в парилку.

Греется печка-котел в бане не менее 2 часов, но качество такого отопления заметно выше, чем при использовании обычного водяного или электрического устройства.

Цельночугунные печи и печки только с топкой из чугуна

Какая разница между теми и другими? Стальные будут быстрее отдавать тепло и быстрее стынуть. Если обычно времени мало и хочется побыстрее начать банные процедуры, то стальная с чугунной топкой будет служить долго, а греться быстро.

Для регулировки конвекции, смягчения ИК-излучения, сохранения тепла, вы всегда можете обложить и стальную печку кирпичом или камнем (обязательно с продухами).

Другой фактор различия — это цена и вес. Цельная весит больше, стоит дороже.

Кстати, вам может оказаться полезна статья обо всех разновидностях чугунных дровяных печей.

Печи для бани из чугуна

Производителей цельночугунных печей на рынке немного. В первую очередь на ум приходят такие фирмы, как «ПетрозаводскМаш» (например, Карелия-5 классика), «Гефест» (например, Гефест ПБ-04 М 3К), «Магнум», «Инжкомцентр ВВД» (некоторые модели), «Сварожич».

В качестве примера рассмотрим следующую модель:

Чугунная печь для бани «Русский пар»

Компания «Магнум» сообщает, что «Русский пар» — это усовершенствованная «Калита ТМ». В основе модели лежит разработанная «Магнумом» ЧТ-1. Дверца и тоннель также изготавливаются из чугуна. Судя по всему, единственной стальной деталью оказался ящик для камней, то есть закрытая каменка чугунной печи, но сталь нержавеющая, поэтому все хорошо: лить воду можно без опасений — ящик не проржавеет и не лопнет от перепадов температур.

Чугунная печь для бани «Русский пар» («Инжкомцентр» и «Магнум») фото с сайта www.vvd.su.

Уточним, что «Калита» «Инжкомцентра» и «Магнума» — это, в основе, одна и та же печь, которую «Магнум» сильно усовершенствовал, причем он продавал эту основу «Инжкомцентру» и производил собственные печи. Поэтому, когда речь идет о банной печи «Калита» с чугунной топкой, стоит определиться с тем, чью именно продукцию вы хотите приобрести. «Калит» много модификаций, практически все — дорогие, обложенные камнем.

Банная печь «Калита» с чугунной топкой.

Полезное видео

Кому интересно — понаблюдайте за процессом сборки печки «Калита». Снято прямо на заводе, попутно рассказывается об особенностях именно этих печей:

Для сравнения — видео сборки продукции компании «Гефест»:

Печи с чугунной топкой для бани

В продаже можно найти отдельно продающуюся чугунную топку для банной печи — например, ЧТ-1 производства компании «Магнум». В этом случае она предназначена под самостоятельное обкладывание кирпичом или камнем.

Полезное видео

Ролик, в котором сравниваются чугунные топки «Калита» и ЧТ-1:

А если рассмотреть народную любимицу — печку «Везувий Легенда», то окажется, что и она представляет собой практически только чугунную топку, помещенную в «манеж» из прутьев и полос металла, куда потом укладываются камни, образующие проветриваемый кожух вокруг топки. И таких печей — великое множество. Они модные, народ их любит, а изготовителю меньше работы.

«Везувий Легенда» с сеткой

Но это только одна разновидность печи. Другим вариантом будет стальной кожух, который образует стенки вокруг топки, внутри этого кожуха находится и каменка — открытая или закрытая, либо же та и другая рядом. Рассмотрим еще одну популярную модель:

Банная печь «Сударушка М» с чугунной топкой

Типичный пример печки в стальном кожухе. Из чугуна у нее только топка, прочее — из стали. Кожух имеет конвекционные прорези, нижние из которых предназначены для забора свежего воздуха для поддержания горения, а верхние боковые — для вывода нагретого воздуха. Такая конструкция была бы оптимальной только при наличии регулятора выхода горячего воздуха. В его отсутствие конвекция будет считаться нерегулируемой.

Банная печь «Сударушка М» с чугунной топкой.

Заметим, что есть резон покупать печи с чугунной топкой для бани, потому что главное их достоинство — долговечность наиболее подверженной тепловым нагрузкам части печки. Все остальное — может быть и стальным, а для каменки сталь и вовсе оптимальна, потому что быстрее передает тепло камням и не боится поддач воды.

Типы дымоходов

Дымоход с естественной тягой. Используется для котлов с открытой камерой сгорания. При установке дымоходной трубы надо учитывать определённые требования:

• Труба должна иметь высоту не менее 5 м от уровня горелки, чтобы создать хорошую тягу.
• При сборке дымохода соединение труб производится по ходу сгорания.
• Место соединения газового котла и дымохода должно быть герметичным.

Дымоходы с естественной тягой не зависят от электропитания. Но есть у них ряд недостатков:

• Жёсткая привязка котла к определённому месту;
• Трудоёмкий сложный монтаж;
• Громоздкость;
• Высокая стоимость материалов и установки по сравнению с коаксиальным дымоходом.

У коаксиального дымохода, если сравнивать с дымоходом естественной тяги, есть множество преимуществ. Установить такой дымоход просто.

Коаксиальная труба в горизонтальном положении выводится на улицу через небольшое отверстие в стене. Это значительно уменьшает финансовые затраты и экономит время. Для устройства коаксиального дымохода необходимо наличие вентилятора, создающего принудительную тягу. Все котлы с закрытой камерой сгорания имеют встроенное оборудование для принудительного удаления отработанного газа.

Недостатки:

• Зависимость от электропитания;
• Шумовой фон при работе котла.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

ТОП-8 лучших дровяных печей для бани и сауны

Гефест ПБ-04 МС

Является прекрасным вариантом для обогрева небольшой бани, объемом до 15 м3. Каждый элемент данной печи является цельнолитым, что повышает уровень надежности и срок службы.

Модель оборудована дверцей со стеклянными вставками, позволяющей наблюдать за горением пламени в топке и сетчатой корзиной для открытой каменки.

Стенки печи выполнены из высококачественного чугуна, толщиной от 1 до 6 сантиметров, исключающего прогорание и образование коррозии.

Поверхность способна разогреваться до высоких температур, способствуя образованию полезного мелкодисперсного пара в помещении.

• мощность — 12 кВт;
• вес — 165 кг;
• габариты — 38*42*51,8 см.

Достоинства:

• быстро нагревается,
• симпатичный дизайн с панорамной дверцей,
• долговечность.

Минусы:

• сложная сборка,
• неприятный запах при первой растопке.

Гефест ПБ-04

Уникальная конструкция печи позволяет ей считаться одной из наиболее надежных среди подобных. Каменка сделана в форме трапеции. Использование необычной геометрии позволяет быстро выйти на нужный режим температур, согрев помещение и превратив воду в пар.

Длина тоннеля топки может быть отрегулирована исходя из необходимости. Стекла, использованные для отделки дверей отличаются повышенной жаростойкостью.

К печи прилагается стальной ящик для золы.

Эксплуатационный срок модели — от 30 лет и выше.

• мощность — 8 кВт;
• вес — 151 кг;
• габариты — 38*42*51,8 см.

Достоинства:

• можно топить дистанционно,
• скромные габариты.

Недостатки:

длительный монтаж

Гефест ПБ-03 М

Печь для бани из легированного чугуна получила уникальную конструкцию с двумя топками, а также систему сжигания пиролизных газов.

Материал не коррозирует и не меняет форму под действием высоких температур. Воздух в помещении, где установлена печь не теряет кислород. Тепло сохраняется в течение нескольких часов после окончания горения.

В комплектацию включен ящик для золы из нержавейки, а также панорамное жароустойчивое стекло немецкого производства.

• мощность — 18 кВт;
• вес — 190 кг;
• габариты — 59*41,8*75 см.

Достоинства:

• высокое качество металла,
• быстрый нагрев помещения,
• дизайн.

Недостатки:

занимает много места.

Гефест ПБ-02

Топочный агрегат с двумя камерами и усиленной конвекцией позволяет быстро прогреть парилку и поддерживать уровень температуры длительное время.

Температура нагрева — до 750 градусов.

Возможен вынос портала печи в смежное с парной помещение для безопасной топки.

Требует облицовки кирпичом.

Дверца украшена элементами художественного литья.

• мощность — 25 кВт;
• вес — 300 кг;
• габариты — 64,5*45,8*85,5 см.

Достоинства:

• возможность дистанционной топки,
• долго хранит тепло.

Недостатки:

• нужно облицовывать,
• требует обустройства прочного основания.

Гефест ПБ-03 MС

Печь снабжена трехсекционной закрытой каменкой, и ребрами особой формы внутри топки, способствующими быстрому нагреву и образованию полезного пара мелких фракций.

Топка организована таким образом, чтобы достичь максимального уровня коэффициента полезного действия.

Стенки способны выдержать значительный вес камней.

Дверца сделана из чугуна и декорирована стеклом.

• мощность — 12 кВт;
• вес — 210 кг;
• габариты — 50*70*85,5 см.

Достоинства:

• очень мощная,
• быстро греется и долго не остывает.

Недостатки:

лучше ставить поверх фундамента.

Везувий ЛЕГЕНДА СТАНДАРТ 16 (ДТ-4С)

Дровяная чугунная печь оборудована герметичной топкой из трех элементов с болтовыми соединениями. Может обогреть парную, объемом от 8 до 18 м2.

Дверца печи негерметична и украшена жаростойким стеклом.

Каменка внешняя, встроенный дымоход.

• мощность — 16 кВт;
• вес — 116 кг;
• габариты — 56*70*69 см.

Достоинства:

• доступная цена,
• симпатичный дизайн.

Недостатки:

негерметичная.

Везувий ЛЕГЕНДА КОВКА 16 (270)

Печь данной модели подходит при организации отопления парилки из соседнего, смежного помещения. Имеет трехсекционную топку с высоким КПД и быстрым нагревом.

Объем парилки может составлять до 20м3.

Модель имеет классический внешний вид и цвет под бронзу.

• мощность — 16 кВт;
• вес — 96,5 кг;
• габариты — 70*56*62 см.

Достоинства:

• мало весит,
• можно топить из подсобки,
• стильный вид.

Недостатки:

низкое качество металла.

Везувий УРАГАН СТАНДАРТ 16 (ДТ-4)

Печь для бани изготовлена из качественного чугуна, оборудована вместительной каменкой открыто-закрытого типа из стали, способствующей получению обильного пара.

Тип топливного канала — выносной, закрывается глухой чугунной дверцей.

• мощность — 16 кВт;
• вес — 110 кг;
• габариты — 80*55*88 см.

Достоинства:

быстро греется

Недостатки:

нужно постоянно добавлять дрова, иначе падает температура в парной.

Как смастерить котел самостоятельно – пошаговая инструкция

Итак, как уже было сказано, чтобы изготовить печь для бани, не нужно владеть специальными знаниями в этой области. Но все-таки, следует придерживаться инструкции, которая будет приведена чуть ниже.

Инструкция по изготовлению котла из бочки:

• Сначала нужно взять бочку советского производства объемом в 500 литров.
• Дно этой бочки вырезают. Вместо него сваривают дно с ножками из металла толщиной более чем в 5 мм.
• Затем отступают 3-5 см от дна, и болгаркой вырезают прямоугольное отверстие размером 15 см×10 см. Это отверстие будет служить дверным проемом для зольника. Дверку делают из металлического листа, прикрепляют туда ручку, петли, и крепят его к проему.
• Затем изготавливают колосник. Колосник представляет собой металлический лист с отверстиями, через которые зола из топки будет поступать в зольник. Колосник находится над зольником. Его следует расположить так, чтобы расстояние от верхней границы дверцы зольника и колосником, составляла 5-7 см.
• Теперь от уровня колосника отступают еще 10 см и вырезают отверстие размером в 25 см×40 см. Это будет дверным проемом для топки. Дверь также делают из листа металла, приваривают ручки, петли, задвижки, и крепят к проему.
• Затем кладут каменку. Дно каменки должен располагаться на таком уровне, чтобы высота топки составляла 1/3 часть от всей высоты бочки. Высота самой каменки равна высоте топки. Разделительный слой между каменкой и топкой следует сделать из арматурных прутьев. При этом следует отметить, что размеры отверстий должны быть меньше размеров самих камней, в противном случае камни просто будут падать в топку. В центре арматурного слоя необходимо оставить отверстие в виде круга диаметром 10 см, в которого будет вставляться дымоходная труба. Остается только верхняя часть бочки. Она служит водонагревательным баком. Бак и каменку следует отделить сплошным слоем металла. В центре также должно быть отверстие для прохода дымохода. Перегородка и дымоход должны быть приварены без швов.

Все! На этом процесс заканчивается. Агрегат из бочка для бани готов к эксплуатации.

Печка из бочки

Как выбирать котлы для бань? Какой материал использовать для их производства?

Подобные решения следует принимать самостоятельно, беря в расчет доступность комплектующих частей. Кому-то удобней использовать листовое железо, а кто-то считает, что котлы на баню своими руками лучше делать из бочки или трубы. Они не отличаются и могут похвастаться одинаковым подогревом воды в емкостях и помещения в целом. Разница заключается в способе производства.

Справедливости ради нужно сказать, что котел в баню своими руками гораздо проще изготовить из бочки. Это наиболее простая конструкция. Все, что нужно, – это подыскать металлическую емкость с толщиной стенки не менее 0,3 сантиметра. Более тонкий металл быстро прогорит.

Изготавливать котел для бани на дровах из бочки нужно в следующем порядке:

• Дно емкости полностью вырезается. Вместо него устанавливается лист железа, толщиной не менее 0,5 сантиметра. К нему необходимо заблаговременно приварить ножки, которые можно сделать из обрезков тавровой балки.
• На высоте 5–7 сантиметров от дна требуется выпилить небольшое окошко (примерно 20×15 см.). На этом месте будет установлена дверца поддувала. Она изготавливается из выпиленного куска. К нему требуется приварить петли и ручку, после чего установить на законное место.
• Вторая дверца будущего котла для бани на дровах устанавливается на 20 сантиметров выше поддувала. Она должна быть значительно больше первой (примерно 25×45 см.). В противном случае в нее не влезут поленья.
• Котел для бани на дровах содержит в своей конструкции колосники. Их нужно разместить на 5–7 сантиметров ниже дверца топки.
• Над топкой требуется поместить каменку. Наиболее удобным местом ее расположения является вторая треть бочки. Перегородка между этими отделами котла не должна быть сплошной. Она изготавливается из швеллеров. Размер каменки равен второй трети бочки. Посередине каменки нужна дверца. Через нее закладываются камни и заливается вода, при желании «поддать парку».
• Из бочки можно изготовить котел для бани с баком. Для этого следует использовать оставшуюся треть бочки. Каменка и бак разделяются сплошной перегородкой, швы хорошенько провариваются. По центру бака нужно установить трубу дымохода.

Изучив чертежи подобных конструкций, можно легко соорудить печь. В этом нет ничего сложного. Все, что нужно, чтобы сделать котел для бани своими руками, – это строго следовать имеющейся инструкции. Перед эксплуатацией изготовленный банный котел необходимо зачистить от окалин и ржавчины.

При желании его можно окрасить термостойкими лакокрасочными материалами. На этом все. Котел своими руками, сделанный из бочки, готов. Его можно устанавливать в баню.

Отопление в баню из трубы делается таким же образом. Исключением является лишь начальный этап. Не придется вырезать дно бочки, но потребуется соблюсти размеры, отрезав трубу длиной 1,2–1,4 метра.

Лучшая дровяная печь для бани

Kastor KO-20 отличается современным дизайном – матовая поверхность, отсутствие излишеств, удобные системы открывания. Отличается практичностью, элегантным видом.

Главная идея заключается в присутствии усиленного живого огня за счет стеклянной двери. Она занимает почти всю переднюю панель.

Емкость для камней рассчитана на 60 кг. Двойной кожух – еще одно преимущество. Он нужен для сокращения безопасного расстояния ускорения воздухообмена.

Характеристики:

• Мощность – 18 кВт.
• Объем – 20 м3.
• Максимальная масса камней – 60 кг.
• Вес – 99 кг.

Плюсы:

• Дизайн. Впишется в современную баню.
• Легкий пар. Создает комфорт в помещении.
• Релаксация. Вид на горящий огонь.

Минусы:

Ограничения. Для растопки использовать щепу и лучину, потом дрова. Березу не применять. После нее придется чистить окно топки.

Котел для бани на дровах из металлической бочки.

Это, пожалуй, самый лучший и экономный способ изготовления котла для бани на дровах. Основой для того котла должна являться старая металлическая бочка. Современные бочки для этой цели не подойдут – они делаются из очень тонкого металла – практически из фольги.

В старой бочке зубилом или топором вырубаем верхнюю крышку. Затем отрезаем кусок металлической труб длиной примерно 15 сантиметров – это будет основание дымохода.

Котел для бани из бочки

Затем берем другую большую бочку, объемом примерно в 200 литров. У ней вы вырежете крышку, расположенную по низу. По центру вырезанной крышки пробьем отверстие для дымоходной трубы диаметром около 10 сантиметров. Сама дымоходная труба будет иметь сечение в 10 сантиметров и высоту, несколько превышающую высоту бочки.

К отрезанной крышке бочки привариваем дымоходную трубу, а с обратной стороны – четыре отрезка от швеллеров.

устройство котла на дровах

Вырезаем из металлического листа крышку котла, размещаемую сверху. В ней прорезаем круглое отверстие для трубы диаметром 10 сантиметров. Затем присоединяем к дымоходной трубе собранный котел, предварительно произведя его утепление негорючими материалами, например асбестом.

Нормальной загрузкой для проверки такой печки будет примерно треть объема. На дрова сверху размещается крышка с трубой. Она может перемещаться по высоте бочки. Сверху конструкция закрывается верхней крышкой.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Установка котла

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Статья в тему: Как сварить печь для бани из трубы

Котел или печь?

Нужно отметить, что котел для бани и печь не имеют принципиальных отличий, поскольку оба устройства обеспечивают сгорание топлива, отопление помещений и в некоторых случаях – нагрев воды. Однако это только функциональность, что касается особенностей банных конструкций, то здесь есть отличия. Котел представляет собой металлический бак, а печь – кирпичное сооружение, созданное по печным нормам.

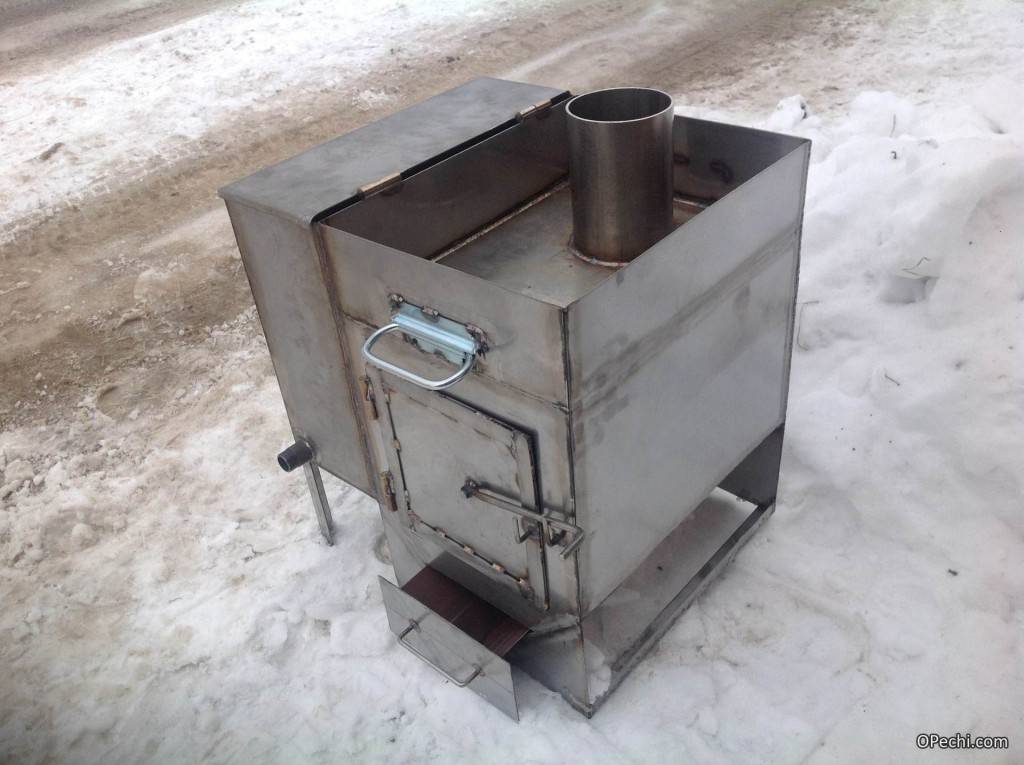

Котел из металла для печи

В последнем случае потребуется больше затрат на материалы, больше места для размещения. А еще реализация проекта требует больших вложений, поскольку печное дело достаточно специфическое, поэтому нуждается в действиях специалистов.

Котел из кирпича

Поэтому своими руками гораздо проще и дешевле сделать именно котел для бани.

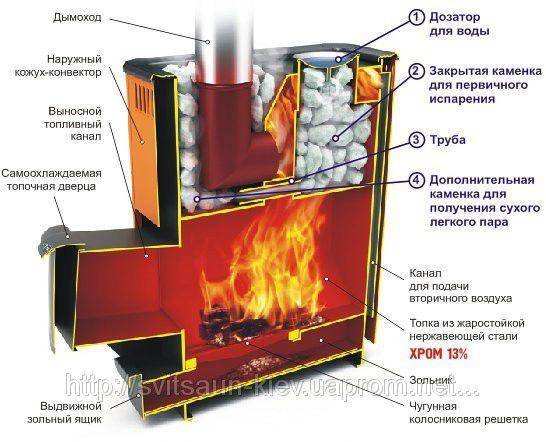

Котел для бани – устройство

Это сооружение для бани представляет собой небольшую печку, сделанную из чугуна или стали. Внутри имеется топка, которая отделена от зольника решетчатым колосником. Через колосник воздух проникает в топку, где горят дрова. Также колосник выполняет другую функцию – через него зола поступает в зольник, откуда ее можно убрать без особых усилий.

Топка соединяется с дымоходной трубой для вывода газообразных продуктов горения. Печь также имеет крышку, на которой располагаются камни. Во многих котлах также встраивают водонагревательный бак, который располагается выше топки. Вода в этом баке разогревается под действием тепла, выделяющегося в результате горения топлива в топке.

Какой котел лучший для бани

Котлы для бань зачастую изготовляются из труб и железных листов, если выбрана прямоугольная форма. На фронте располагают топочное отверстие и зольник, позади — патрубки отопительного контура, сбоку — дверка каменки, размещенная на горловине, обозначенная на конструкции.

Ориентация агрегата принципиального значения не имеет. Для увеличения устойчивости его допускается располагать в горизонтальном положении, естественно в случае, когда позволяет свободная площадь. Вертикальная конструкция экономит место, но потребует от мастера дополнительно закрепить ее для устойчивости.

Банный котел цилиндрической формы изготавливают из стальной крупногабаритной трубы 500 мм и выше либо из бывших в употреблении пропановых баллонов.

Для повышения долговечности, рекомендуется устанавливать котлы с чугунным подогревателем для воды и чугунной гарнитурой: дверки, поддувало и патрубки для вывода котловых газов.

Подведем итог

Современные котлы для бани продаются в магазинах в большом разнообразии. К сожалению, среди большого количества моделей можно найти слишком дорогие варианты, которые оказываются не по карману. Также есть варианты экономичные, но они отличаются плохим качеством, в первую очередь за счет использования дешевого материала. В результате именно самостоятельное изготовление котлов и их монтаж своими руками пользуются все большей популярностью, особенно с учетом того, что это достаточно простая работа, если правильно к ней подготовиться и пользоваться всеми полезными рекомендациями.
