Изобретение графа или сэндвич трубы для дымоходов

Монтаж стального нержавеющего дымохода

Детали для сборки нержавеющего дымохода весьма разнообразны, поэтому конфигурация канала может быть любой без вреда для силы тяги и рабочего процесса в печи. Довольно часто элементом дымоотвода становится гофрированная труба и несколько колен, помогающих избежать глобальной реконструкции стен.

Инструкция по сборке дымового канала

Дымоход из нержавеющей стали устанавливают следующим образом:

  1. На бумаге создают набросок конструкции, в котором отражают предполагаемую конфигурацию дымового канала. Затем выполняют разметку стен, указывая, где именно будет прикреплена труба. По результатам этой работы определяются с длиной конструкции и находят все детали, в том числе поворотные элементы для соединения отрезков труб. При этом не забывают о фрагменте дымохода, выходящем на крышу дома. Он должен немного подниматься над уровнем конька кровли.

    Схема позволит понять, сколько и каких труб понадобится для сборки дымохода

  2. До сборки дымохода места соединения труб смазывают герметическим составом. Специальное средство позволит сделать сочленение деталей более надёжным.
  3. Двигаясь снизу вверх, одно звено дымохода подсоединяют к другому. Элементы стыкуют друг с другом так, чтобы верхний участок был вставлен в нижний на особую задвижку. При отсутствии этого приспособления один элемент вставляют в другой примерно на одну вторую размера внешнего диаметра.

    Сборку дымохода осуществляют «по конденсату», вставляя верхний элемент в нижний

  4. На всех стыках элементов крепят хомуты. Изготовленная конструкция фиксируется на внешней или межкомнатной стене дома через каждые 1,5 или 2 метра. Обязательному закреплению подлежат элементы, проводимые через стену, и ревизионные отделения трубы. На дополнительные кронштейны дымовой канал фиксируют в зонах расположения тройников и колен.

    Стыки, усиленные хомутами, не пропускают внутрь трубы холодный воздух

Видео: соединение элементов дымохода

Монтаж конструкции следует выполнять, руководствуясь следующими правилами:

Важные принципы монтажа дымоотвода

Желая сделать работу дымохода эффективной, стоит прислушаться к некоторым рекомендациям. Во многом они касаются использования гофрированной трубы. Её можно монтировать как в доме, так и за его пределами, но лучшим местом для размещения такого изделия считается переход от патрубка печи к главному каналу.

Советы мастеров не обходят стороной и форму отверстия под трубу. Его лучше делать прямоугольным или эллипсовидным. Дырка в крыше должна находиться там, где дымовой канал смог бы пройти по центру между балками потолка и элементами несущей конструкции крыши.

Чаще всего под трубу дымохода создают прямоугольное отверстие, так как его проще вырезать и заделывать

Монтаж дымовой трубы из нержавеющей стали подразумевает обязательное проведение работ по гидроизоляции конструкции.
Это важно, ведь верхний участок трубы, не защищённый от сырости, может стать виновником просачивания влаги на пол чердака

Видео: монтаж дымохода из сэндвич-трубы

Канал для выведения дыма, сделанный из нержавеющих стальных труб, хорошо справляется с возложенными на него функциями. Монтаж этой конструкции покажется простым, как лёгкая математическая задача, если знать тонкости процесса и учитывать советы мастеров.

Монтаж своими руками

Установка трубы сэндвич для бани несложная. Соединить, правильно закрепить элементы можно не привлекая рабочих. Рассмотрим, как это сделать пошагово.

  • Этап I. Соединить части дымохода. Зауженный конец с меньшим радиусом вставить в предыдущий элемент. Для выведения конденсата поставить тройники.
  • Этап II (стена). Провести дымоход в стену, разобрав ее и укрепив посадочные места под кронштейн. Собрать наружный кронштейн и приделать два уголка к нему как полозья для движения тройника. Стену закрыть сантиметровой фанерой, закрепить асбестовый лист шурупами. Сверху – лист оцинкованного металла. Прорезать в листе квадрат для проходника, закрепить шурупами. Лаком по металлу покрыть кронштейн для защиты от коррозии. Просверлить в переходнике отверстие и одеть в него сэндвич.
  • Этап II (крыша). Провести конструкцию через крышу. Приложить стальной оцинкованный лист к отверстию изнутри, вывести трубу. Прикрепить его к крыше, заведя под край кровли.
  • Этап III. Скрепить колена, тройники и другие элементы хомутами, опорным кронштейном.
  • Этап IV. Снять защитную пленку. Оптимальной является длина 5-6 м до оголовка от колосника печи. Герметизировать все зазоры и швы жаропрочным герметиком, рассчитанным на температуру 1000˚С. Проверить зоны нагрева. Поставить ревизию – отверстие с дверцей или съемную часть.

Печная (или каминная) труба считается постоянным источником хлопот владельца дома. По статистике, в 70% пожаров причиной возгорания является неграмотно сделанный дымоход. Устранить причину беспокойства поможет конструкция сэндвич, утепленная и пожаробезопасная. Монтировать систему просто из-за легкого веса конструкции.

Плюсы и минусы сэндвич-дымоходов из нержавейки

Выбор дымохода — является важной процедурой, ведь именно от качества дымохода напрямую зависит безопасное дымоудаление из котла или печи. Также от дымохода во многом зависит и КПД источника отопления

Из-за некачественного дымохода печь будет гореть плохо, а топливо не полностью перегорать.

Что предлагают в данном плане сэндвич-дымоходы? Из-за чего они стали столь популярными в последнее время?

Огромная популярность нержавеющих дымоходов обусловлена рядом преимуществ. Во-первых, благодаря слою теплоизоляции сэндвич-дымоходы никогда не перемерзают. Следовательно, котел разгорается быстрей, поскольку не нужно время на прогрев дымохода.

Кроме того, плюсы сэндвич-дымоходов связаны со следующим:

Простой монтаж. Собираются сэндвич-дымоходы подобно конструктору. На конце одной из труб или тройника, угла, есть раструб, что позволяет осуществить быстрый и надежный монтаж дымохода. Кроме этого, для сборки не требуются специалисты, поэтому можно собрать дымоход самому, причём всего за один день.

Пожаробезопасность. Благодаря тому, что при изготовлении сэндвич-дымоходов не применяются материалы, которые поддерживают горение, такие дымоходы обладают высокой степенью огнестойкости. Чтобы не быть многословным, дымоходы из нержавейки выдерживают температуру свыше 500 градусов.

Устойчивость к агрессивной среде. Дымоходы из нержавейки не подвержены ржавлению, они не портятся под воздействием ультрафиолета и агрессивных кислот. В отличие от кирпичных дымоходов, сэндвич-дымоходы не растрескиваются, их не нужно время от времени подмазывать и ремонтировать.

Универсальность использования

Монтаж сэндвич-дымохода можно осуществлять в обход стропильной системы, что иногда очень важно, чтобы не нарушать целостность кровли. Простыми словами, дымоход может выходить через стену, удобно обходя все преграды при помощи отводов

Большой срок службы, но не менее 20 лет.

Как видно сэндвич-дымоходы обладают многочисленными преимуществами. Что же касается недостатков, то их не так уж и много, а точнее всего один — это высокая стоимость. По сравнению с обычным дымоходом, сэндвич конструкция обойдётся дороже.

Правила монтажа сэндвич-дымоходов

Чтобы дымоход работал правильно, а главное безопасно, важно соблюдать определённые правила при его монтаже. Только в таком случае сэндвич-дымоход прослужит положенный ему срок службы, а с его эксплуатацией не возникнет абсолютно никаких проблем

Итак, установка сэндвич-дымоходов предполагает выдерживание следующих правил:

  • Монтаж дымохода должен начинаться от отапливаемого устройства;
  • Дымовые трубы не должны иметь уступов;
  • Трубы дымохода отводятся под углом 30 градусов, для обеспечения нормальной тяги;
  • Вертикальные участки дымохода должны иметь большее сечение, чем поперечные. Внутри труб не должно быть шероховатостей;
  • Обязательно на дымоходе должен устанавливаться искроуловитель, если кровля сделана из горючих материалов, а дом отапливается дровами или торфом.

Кроме того, недопустимо чтобы какие-либо коммуникации, будь то газовая труба или электропроводка, соприкасались с дымоходом. Таким образом, дымоходы из нержавейки являются эффективными и полезными для установки в целом ряде случаев. Их монтаж и обслуживание обходятся на порядок проще, чем дымоходов из кирпича.

Пересечение стены и перекрытий

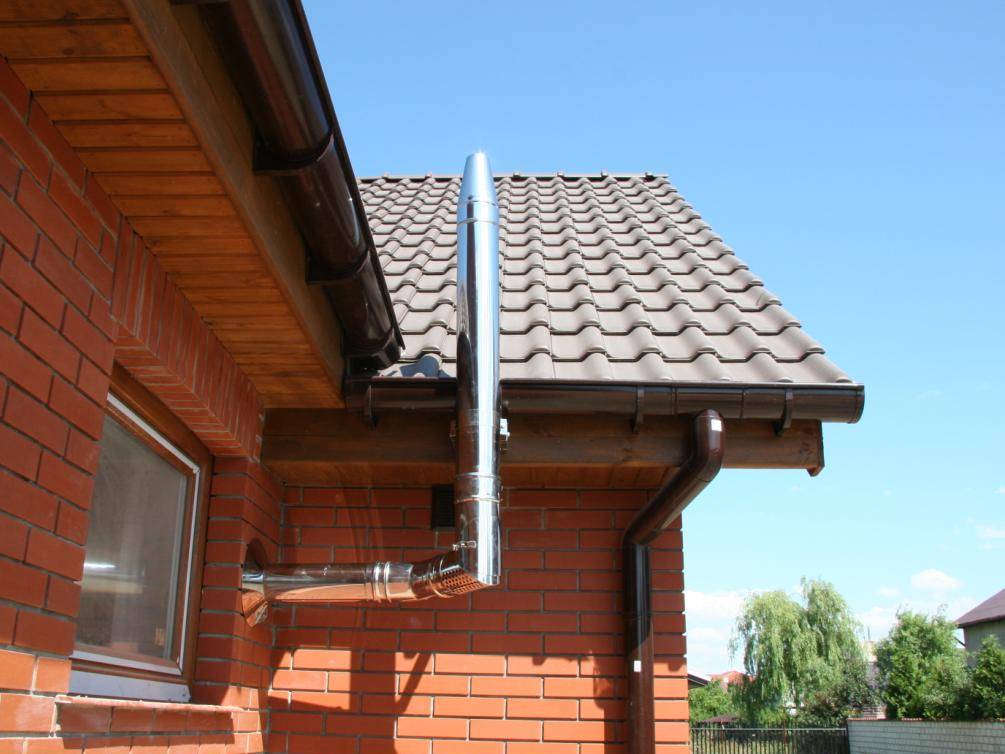

При наружном расположении дымохода его через стену приходится выводить на улицу. Если же он будет располагаться внутри, нужно будет пройти сквозь перекрытие. В обоих случаях необходимо избежать контакта поверхности трубы со строительными конструкциями, могущими загореться. Узел, применяемый для этой цели, называется разделкой.

Разделка выполняется следующим образом:

  1. В стене или перекрытии выполняется проём такого размера, чтобы поверхность проходящей через него трубы отстояла от строительных конструкций на расстоянии в 200 мм (обычно бывает достаточно размера 400х400 мм).
  2. Изнутри проём обрамляется базальтовым картоном (ещё его называют минеритом).
  3. Далее, в проёме устанавливается специально предназначенная для таких задач деталь — проходной блок (можно приобрести в готовом виде, но можно сделать и самостоятельно).
  4. В проходной блок заводится труба, после чего просвет между ней и стенками блока нужно заполнить базальтовой ватой.
  5. С двух сторон проём зашивается стальным листом либо специальным декоративным элементом — розетой, которую можно заказать при покупке набора.

Некоторые производители предлагают проходные блоки с уже закреплённым внутри теплоизолятором — их монтировать проще.

Использование готового проходного блока значительно упрощает работу монтажника

При пересечении перекрытия проходной блок можно заполнить менее дорогим теплоизолятором — керамзитом. Он является насыпным, поэтому сначала нужно зашить проём снизу листом или розетой.

Следует учесть, что при пересечении перекрытия из балок дымоход нужно располагать посредине между балками. Скорректировать положение трубы можно при помощи отводов с углом 45о.

Для пересечения стены или перекрытия из негорючего материала проходной блок не нужен. Достаточно установить в проёме гильзу — отрезок асбоцементной трубы, и, продев в неё сэндвич-трубу, заполнить оставшееся внутреннее пространство базальтовой ватой (она должна окружать сэндвич-трубу со всех сторон).

Не разрешается располагать внутри стены или перекрытия стык между сэндвич-трубами — он обязательно должен быть на виду.

Какую трубу лучше сделать

При монтаже дымохода своими руками главная проблема – какой материал для сэндвича выбрать.

Есть две разновидности стали: оцинкованная и нержавеющая. Первая стоит дешевле, но непригодна для эксплуатации при высоких температурах. Поэтому для банного дымоотвода лучше выбирать нержавейку. При этом, стоит брать самый дорогой сплав (AISI 310S). Он выдерживает температурный режим до 1000 градусов Цельсия.

В целях экономии некоторые самостоятельно комбинируют два вида стали – для внутреннего слоя используют нержавеющую, а для внешнего кожуха — оцинкованную.

Кроме выбора материалов, перед началом работ нужно определиться с типом конструкции: нужно ли выводить дымоход через крышу или можно сделать выход через стену.

Выбор сэндвичтрубы

При подборе элементов учитывают:

  • тип стали и толщину листа, использованного для внутренней части;
  • проходное сечение канала;
  • тип и толщину теплоизолятора;
  • доступную номенклатуру компонентов для сборки.

Материал и толщина стенки рабочей части

Труба печная типа «сэндвич» изготавливается из нержавеющих сталей:

  • бюджетной AISI 430 (17% хрома), рассчитанной на срок службы 5-7 лет;
  • AISI 439 с добавлением титана, увеличивающего коррозионную стойкость и длительность эксплуатации;
  • хромо-никелевые AISI 316 или AISI 304 с молибденом, обеспечивающим устойчивость к кислотам;
  • хромо-никелевой AISI 321 с добавкой 1% титана (является импортным аналогом российского материала 12Х18Н10Т, изготовленного в соответствии с ГОСТ 5949-75).

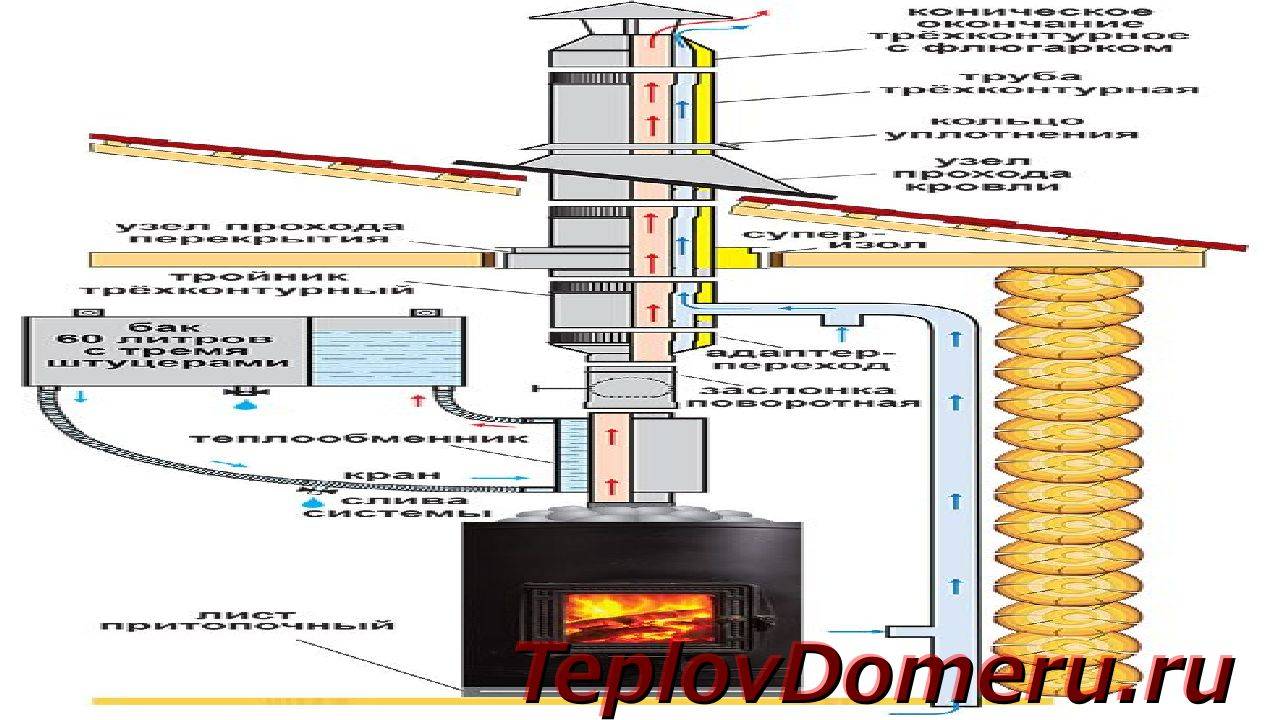

Схема монтажа сэндвич-трубы для печи.

Толщина стенки на дешевых вариантах составляет 0,5 мм, что приводит к ускоренному прожигу. Изделия для банных печей или каминов имеют внутренние каналы из листа толщиной 0,8 или 1,0 мм (с уменьшением параметра до 0,5 мм в начальной части и на оголовке).

Диаметр дымоотводящего канала

Стандартами предусмотрен выпуск элементов с внутренним диаметром:

  • от 0,11 до 0,12 м (с шагом 5 мм) для стандартных печей;
  • 0,15 м для каминов;
  • 0,2 и 0,3 м для больших нагревателей систем отопления.

Марка и толщина изоляции

Для теплоизоляции используют каменную или минеральную негорючую вату плотностью от 120 до 200 кг/м³. Материал плотно уложен между внешней и внутренней оболочками, толщина не превышает 100 мм.

Количество и вид модулей

Производители предлагают изделия следующих типов:

  • труба сэндвич для конструкции — прямолинейный участок длиной от 0,5 до 1,0 м;
  • соединительное колено (угол 45°);
  • отводной патрубок под прямым углом;
  • тройник для отвода конденсата;
  • элемент с ревизионным окном;
  • участок с регулятором сечения (для изменения тяги);
  • разгрузочные и крепежные компоненты (для фиксации к стенам или удержания относительно пола);
  • дополнительные элементы для вывода через перекрытия, стены или крышу.

Модули, необходимые для сбора сэндвич-дымохода.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Дымоходы из нержавеющей стали, какой выбрать

Нержавеющая сталь обладает такими свойствами:

  • термостойкость и кислотостойкость;
  • небольшой вес;
  • стойкость к коррозии;
  • лёгкая сборка; не требующая специальных инструментов;
  • универсальность — подходит для всех типов печей и котлов;
  • гладкость стенок противостоит отложениям сажи;
  • модульная конструкция облегчает сборку;
  • дымоход не боится температуры, дождя и снега выдерживает любые агрессивные среды.

Что даёт правильно спроектированный и смонтированный дымоход? Это:

  • экономичное сгорание топлива;
  • быстрый прогрев помещения;
  • тяга — лучше не бывает;
  • долговечная служба;
  • надёжность;
  • отсутствие конденсата.

Нержавеющие стали с фиксированным содержанием хрома, никеля и титана отличаются высокой сопротивляемостью на действие кислот за счёт пленки оксидов хрома.

Марки нержавеющих сталей AISI, используемые при производстве сэндвич дымоходовПрименение
430Нефтегазовая отрасль использует эту нержавейку для транспортирования нефтепродуктов. Для дымоходов не подходит.
409Добавка титана 0,75% даёт отличную огнеупорность и кислотостойкость. Подходит для подключения котлов, печей и каминов, работающих на твёрдом топливе с высокой температурой выхлопных газов.
316Добавка 2,5% молибдена и 13% никеля существенно улучшает кислотоустойчивость и жаропрочность стали. Дымоходы из нержавеющей стали AISI 316 применяются в котлах на жидком и твёрдом топливе.
304Подходит для дымоходов, хотя имеет содержание никеля, молибдена и хрома меньше чем в AISI 316.
316Ti, 321Универсальные стали с примесью титана. Могут работать длительное время при температуре до 850°C. Дымоходы из этой стали долговечные и устойчивые к действиям кислот.
310SТермостойкая сталь, выдерживающая температуру 1000°С), прочная и долговечная.

Для чего нужны расчеты

Естественный воздухообмен, при котором продукты сгорания удаляются в атмосферу, происходит только в том случае, если дымоотводящая конструкция имеет правильную форму и размер.

При наличии препятствий – поворотов, углов, участков дымового канала с низкой пропускной способностью – дым может пойти в другом направлении, где его распространению ничто не будет мешать. При малой высоте трубы разница температур окажется недостаточной для образования тяги или появится ветровой подпор, который будет мешать дыму выходить из трубы, практически вгоняя его обратно.

Однако, про размеры дымовой трубы нельзя сказать, что чем больше, тем лучше. Слишком длинный или широкий дымовой канал увеличит расходы на возведение дымохода. Печь или котел с таким дымоходом будет работать на износ в условиях избыточной тяги, сжигая топливо быстрее, чем это нужно для прогревания помещений. Полученное же при сжигании тепло будет частично улетать в трубу, отчего затраты на отопление увеличатся.

Рекомендуем ознакомиться: Как вручную или с помощью приспособлений согнуть металлопластиковую трубу

Поэтому чтобы тепловой агрегат работал эффективно и не ломался, важно точно рассчитать основные параметры дымохода, которые обеспечат оптимальный уровень тяги

Выбор сэндвич-трубы

При подборе элементов учитывают:

  • тип стали и толщину листа, использованного для внутренней части;
  • проходное сечение канала;
  • тип и толщину теплоизолятора;
  • доступную номенклатуру компонентов для сборки.

Материал и толщина стенки рабочей части

Труба печная типа «сэндвич» изготавливается из нержавеющих сталей:

  • бюджетной AISI 430 (17% хрома), рассчитанной на срок службы 5-7 лет;
  • AISI 439 с добавлением титана, увеличивающего коррозионную стойкость и длительность эксплуатации;
  • хромо-никелевые AISI 316 или AISI 304 с молибденом, обеспечивающим устойчивость к кислотам;
  • хромо-никелевой AISI 321 с добавкой 1% титана (является импортным аналогом российского материала 12Х18Н10Т, изготовленного в соответствии с ГОСТ 5949-75).

Схема монтажа сэндвич-трубы для печи.

Толщина стенки на дешевых вариантах составляет 0,5 мм, что приводит к ускоренному прожигу. Изделия для банных печей или каминов имеют внутренние каналы из листа толщиной 0,8 или 1,0 мм (с уменьшением параметра до 0,5 мм в начальной части и на оголовке).

Диаметр дымоотводящего канала

Стандартами предусмотрен выпуск элементов с внутренним диаметром:

  • от 0,11 до 0,12 м (с шагом 5 мм) для стандартных печей;
  • 0,15 м для каминов;
  • 0,2 и 0,3 м для больших нагревателей систем отопления.

Марка и толщина изоляции

Для теплоизоляции используют каменную или минеральную негорючую вату плотностью от 120 до 200 кг/м³. Материал плотно уложен между внешней и внутренней оболочками, толщина не превышает 100 мм.

Количество и вид модулей

Производители предлагают изделия следующих типов:

  • труба сэндвич для конструкции — прямолинейный участок длиной от 0,5 до 1,0 м;
  • соединительное колено (угол 45°);
  • отводной патрубок под прямым углом;
  • тройник для отвода конденсата;
  • элемент с ревизионным окном;
  • участок с регулятором сечения (для изменения тяги);
  • разгрузочные и крепежные компоненты (для фиксации к стенам или удержания относительно пола);
  • дополнительные элементы для вывода через перекрытия, стены или крышу.

Модули, необходимые для сбора сэндвич-дымохода.

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.


Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

  • Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
  • Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
  • Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
  • Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
  • Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.


Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

  • от эксплуатационной температуры и ее колебаний;
  • разницы в диаметре наружной и внутренней трубы;
  • размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

  • концевых гофрированных элементов;
  • раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя25-60 мм
Срок службыоколо 15-20 лет
Внутренний диаметр труб для дымоходовВарьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали0,5-4 мм
Температурный режимСэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

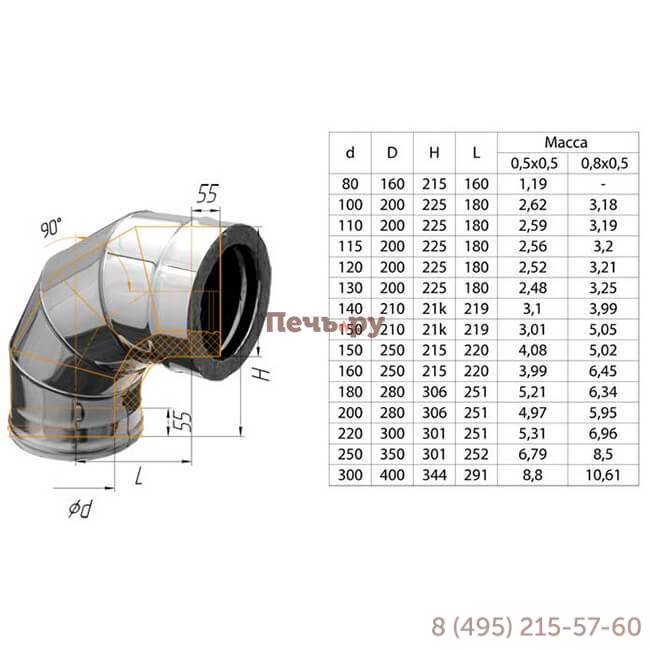

Характеристики наиболее распространенных сэндвич труб среди потребителей

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
