Крышка для погреба своими руками

Предварительная подготовка

Изготовление люка начинается с выбора места для входа в подвал. Вход в любой погреб должен быть легкодоступным и не загромождённым предметами. Это облегчит подъем и спуск консервации и овощей.

На следующем этапе определяют размер люка. Он зависит от комплекции хозяина дома, но его площадь не должна быть меньше 75х75 см, иначе спустить в него продукты будет не так-то просто. Стоит сразу учесть размещение ручки.

Вход должен иметь специальные опоры, на которые в дальнейшем будет укладываться ляда, и быть герметичным, иначе холод из подвала будет проникать в помещение. Для надежности и прочности, таких опор должно быть четыре. При выборе вида крышки, учтите ее вес, так как хрупким женским рукам будет не под силу открыть и удержать слишком тяжелый люк.

Предварительные действия

Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:

По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.

При планировании размеров крышки не забудьте учесть наличие уплотнителя и прочих элементов конструкции. Это необходимо, чтобы люк находился в одной плоскости с полом и не выступал за ее пределы.

Изготовление заглушки

После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:

Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.

Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.

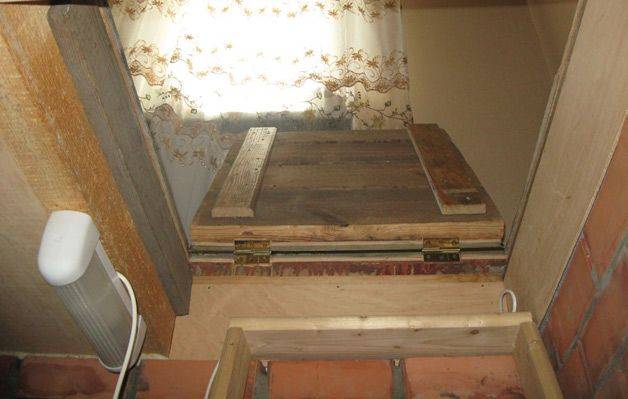

Установка петель

Выбираем петли для крышки погреба:

Накладные петли. Самый дешевый и простой вариант.
Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
Пантографы.
Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
Амортизаторы необходимой величины.
Крепежи.
Замок на люк.

Вы можете приобрести подъемный механизм для крышек подвального люка в магазине

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

Правила установки

Конкретные рекомендации по установке будет давать производитель и именно они должны быть в приоритете, если речь идет, например, о слое грунта, который должен быть поверх крыши. Также стоит прислушиваться к рекомендациям по засыпке котлована. Мы же приведем общий сценарий установки, причем применительно к самому сложному случаю: высокому уровню грунтовых вод в паре с пучинистым грунтом.

Это не слишком качественный корпус в паре с неправильной установкой

Порядок работ при установке пластикового погреба такой:

Выкопать котлован, глубина которого не менее чем на 40 см больше чем высота емкости до края горловины. Дно выровнять, утрамбовать (лучше трамбовочной машиной, если нет — можно и просто механически — колодой с приделанными ручками и плитой на нижней части.
Уложить слой геотекстиля плотности 200 г/м2. Полотно должно быть больше размеров котлована на 50 см с каждой стороны.
На геотекстиль уложить 20 см гравия, разровнять.
Уложить или отлить плиту. Чтобы плита была более стабильна, при вязке каркаса используем более длинную арматуру. Делаем с выпусками — она может доходить до стенок котлована. При отливке плиты не забудьте замонолитить шпильки или другой крепеж для фиксации кессона. Эти шпильки/крюки должны быть из нержавеющей стали.
На готовую плиту ставят пластиковый погреб для дачи или дома, фиксируют к плите при помощи нержавеющих канатов или пластиковых строп.
Теплоизоляция стен. Для сохранения положительной температуры внутри погреба в холода, стены надо обложить теплоизоляцией. В землю лучше укладывать экструдированный пенополистирол. Толщина — 50 мм. На какую глубину? На 10-20 см ниже глубины промерзания.
Засыпка котлована. Перед засыпкой подворачиваете геотекстиль, укладываете подворот на плиту. Можно чем-то закрепить, чтобы не завернулось обратно. А вот дальше могут быть варианты:
- Некоторые производители требуют сделать заливку бетоном, да еще и в два ряда армировать стены. Будет, конечно, надежно и ничего не выплывет, не погнутся стены. Но для чего тогда пластмассовый кессон? Только для гидроизоляции? Так мастикой для бассейнов можно промазать бетонные стены и добиться того же результата, а стоимость гидроизоляции будет раз в 10-20 меньше, даже если брать очень дорогие составы и наносить в несколько слоев.
- Может потребоваться засыпка пескобетонной смесью. В определенных пропорциях (указывается производителем) смешивается строительный песок и бетон. Этой смесью засыпается пространство между стенкой погреба и котлованом. При засыпке смесь хорошо утрамбовывается. Когда пойдет дождь, эта смесь постепенно превратится в бетон. Так что это один из подвидов бетонирования.
- Засыпка песком или щебнем. В таком варианте засыпка будет работать как демпфер сил морозного пучения. Но более рыхлый заполнитель будет способствовать тому, что тут будет собираться вода. Так как пластик с водой никак не реагирует и ее не боится, такой вариант возможен.
- Обратная засыпка «родным» грунтом. Эти рекомендации дают уверенные в своем изделии производители. Ничего не мешает засыпать песком или щебнем.
Утепление верха. Желательно уложить утеплитель не только над емкостью, но и захватив в стороны 1-1,5 метра. Это гарантия того, что на крыше не будет оседать иней зимой и не будет конденсироваться влага летом. Утеплитель — экструдированный пенополистирол толщиной 50 мм. Укладывать в два слоя с разбежкой швов.
Заливка плиты или засыпка грунтом. Плиту льют, если УГВ очень высок. Дополнительная нагрузка только в плюс. Засыпать грунтом можно, если ситуация не настолько плачевна.

Как видите, установка достаточно сложная, но это для «тяжелого» случая — высоко грунтовые воды и глина или суглинки. Хотя, такие условия — реальность для большинства регионов нашей страны.

Как сделать?

Для достижения визуального эффекта отсутствия люка для погреба его покрытие должно полностью соответствовать покрытию всего пола. То есть если это дерево, то и крышка люка должна быть из такого же дерева. Или если это паркет, то и люк, соответственно, должен выглядеть так же.

Стандартный люк для погреба. Крышка люка делается с небольшим уменьшением размера, так чтобы полностью ложилась в проем подвального хода. Образовавшиеся зазоры не должны превышать 5 мм.В первую очередь к деревянному настилу прибиваются четыре опоры из бруса, которые и будут служить опорой для крышки. Заготовки из половой доски делаются по 80 см. Затем из фанеры вырезается квадрат 79 на 79 см. Зазор в 1 см откладывается между люком и полом, это позволяет предотвратить деформацию от воздействия влаги и перепадов температуры.

По высоте люк должен соответствовать черновому и чистовому покрытию и состоять из трех слоев:

фанерный лист, на который набивается обрешётка из реек;
в пространство между рейками укладывается утеплитель;
на рейки, фиксируя утеплитель, набивается финишный слой из доски;

Прибивание верхнего слоя лучше осуществлять параллельно половой доске. Такая конструкция имеет маленький вес, поэтому для нее подойдет крепление на обычные петли со стороны подвала с газовым доводчиком. Короб из пластика имеет свои преимущества, но более высок в цене.

Конструкция из металла должна быть крепкой по сравнению с деревянной. Крышку же для нее сделать самостоятельно проблематично. Для ее изготовления из стального листа толщиной не менее 3 мм вырезается основа. По периметру основы с внутренней стороны с помощью сварочного аппарата провариваются уголки, на которые крепятся ребра жесткости. Между ними располагается утеплитель.

Вся общая площадь крышки разделяется на 4 равные части. При проведении работ с металлом необходимо зачищать все швы. Ширина утеплителя должна полностью соответствовать ширине уголка. Сверху слой утеплителя фиксируется листом стали или жести при помощи саморезов. Для изготовления входной рамы уголок нарезается фрагментами по размерам отверстия люка. Далее уголки свариваются друг с другом и фиксируются к бетону анкерами, одна из сторон рамки будет играть роль опор для люка. На ее выступ крепится уплотнитель для сохранения тепла и защиты его от излишнего трения. Присоединение самой крышки к входной раме осуществляется армированными петлями с газовым доводчиком. Напольная плитка идеально подходит для отделки кухни.

Пошаговая инструкция, как сделать люк в подвал своими руками

Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.

Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.

При изготовлении аналогичной конструкции из металла рекомендуется брать листы стали толщиной от 3 мм и такой же уголок. Для изоляции подвального помещения от жилого рекомендуется его утеплить с помощью листа пенопласта.

При изготовлении конструкции из дерева необходимо придерживаться пошаговой инструкции:

Прибить к черновому полу раму, изготовленную из 4 брусков.
Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
Установить со стороны подвального помещения петли или амортизаторы.
Вырезать потайную ручку.
Прикрутить под углом 90° крышку и проверить механизм работы.

Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

Металлические элементы проще сделать самостоятельно. Для этого требуется:

Вырезать дверцы, которые будут соответствовать выбранным размерам.
Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
Уложить пенопласт, толщина которого не будет превышать высоту уголка.
Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
Сварить и закрепить с помощью анкера металлическую раму.
Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.

Не забываем следовать этапам установки люка

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.

Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.

Последний этап — установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

Электропривод устанавливается на люк для управления закрытием и открытием подвала.

Чертежи и конструкции

При составлении чертежа необходимо учесть несколько факторов.

Месторасположения люка для погреба, которое выбирается так, чтобы не препятствовать свободному перемещению в помещении и не задевать окружающих его предметов.
Наиболее подходящий размер люка в соответствии с необходимыми параметрами. Минимальный размер для комфортной эксплуатации составляет 75 на 75 см.
Материал, из которого изготовлен люк. Он должен соответствовать высокой прочности, но при этом иметь минимальный вес.
Материалы, которые будут обеспечивать герметичность и теплоизоляцию данной конструкции.

Принципы конструкций дополнительных функции

Плавный ход предназначен для облегчения эксплуатации люка. Его крышка оснащается амортизаторами, что обеспечивает плавное закрытие для исключения получения травм. При монтаже такого механизма крышка должна быть открыта. Существует несколько способов оснащения крышки плавным ходом.

Самый популярный – это пружинный, в котором используются пружинные петли, как в капоте автомобиля. Он подходит для легких конструкций люков из металла или дерева. Фиксация дверцы располагается так, чтобы она открывалась перпендикулярно полу.

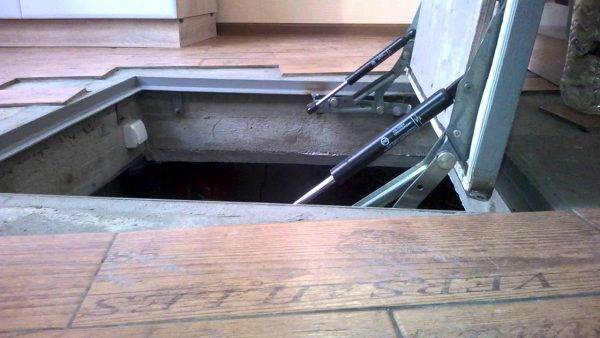

А также применяются газовые амортизаторы. Используются для люков с тяжелыми дверцами.

Как правило, такие люки оснащаются складными, потайными или съемными ручками. Преимущества таких вариантов – это воспрепятствование проникновения детей в подвал. В случае самостоятельного изготовления лучше использовать простые недорогие варианты, для которых не предусмотрено использование изделий из металла.

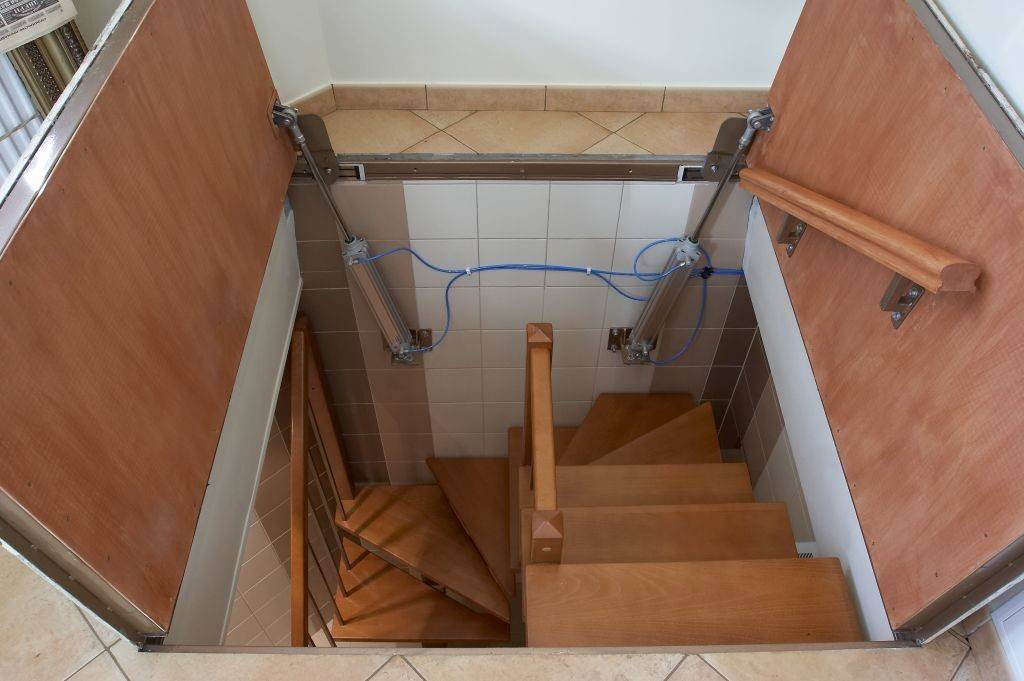

Электроприводные конструкции. Электропривод устанавливается несколькими способами. Для монтажа самого простого варианта понадобятся:

электродвигатель;
дюралюминиевые трубы;
листы стали;
сварочный аппарат;
болгарка с отрезными кругами;
кабель;
источник тока;
трехпозиционный переключатель.

Для полноценной работы механизма крышка люка должна открываться менее чем на 90 градусов. В движение его приводит система вращения, открывая или закрывая крышку с помощью стержня. Управление осуществляется дистанционным пультом.

Выдвижная система более сложная, но позволяет сделать крышку люка практически незаметной. Ее монтаж потребует:

стальные листы толщиной 5 мм;
два электродвигателя;
металлические ролики;
трехпозиционный переключатель;
источник тока;
кабель.

Люк под напольную плитку требует разработки чертежа, в котором отображены параметры:

ширины и длины коробки люка;
толщина рамы и проема;
расположение петель

Монтаж такого люка требует ровного основания, поэтому перед его установкой заливается выравнивающая стяжка. Для этого следует выполнить несколько операций:

Определить уровень напольного покрытия с учетом толщины плитки и клеевого слоя примерно 12 мм.
Подготовить раствор и выставить маячки.
Отбортовать проем под будущий люк, оставив по его периметру около 100 мм под опору для крышки.
После затвердевания раствора осуществляется предварительная примерка люка.
Облицовку плиткой следует начинать с угла, располагающегося на видном месте. Отделка проема происходит после установки рамы для крышки люка.

Для оформления торцов необходимо соблюдать следующий порядок действий:

установить раму, выровняв ее, ориентируясь по строительному уровню;
заполнить раствором все имеющиеся щели между каркасом и стяжкой;
после полного затвердевания раствора, происходит укладка плитки на участке вокруг проема, с необходимыми подгонками и подрезаниями плитки, для этого происходит установка маячков, затем заливается и выравнивается цементный раствор;
откосы также облицовываются плиткой, до полного высыхания клеевого слоя рекомендуется зафиксировать плитку скотчем, предварительно установив разграничивающие крестики.

Порядок установки и облицовки крышки люка

Люк устанавливается на петли с использованием любого из вышеперечисленных механизмов. Затем начинается отделка зафиксированной крышки. Для этого можно использовать напольную плитку либо иной отделочный материал. Главное требование, чтобы его внешний вид гармонировал с остальным дизайном помещения.

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

Молоток;
Гвозди;
Пила;
Линейка или рулетка;
Отвертка;
Шурупы;
Карандаш;
Олифа;
Фанера;
Рейки;
Доски.

Схема устройства люка в погреб Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

На фото – крышка люка с утопленной ручкой

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

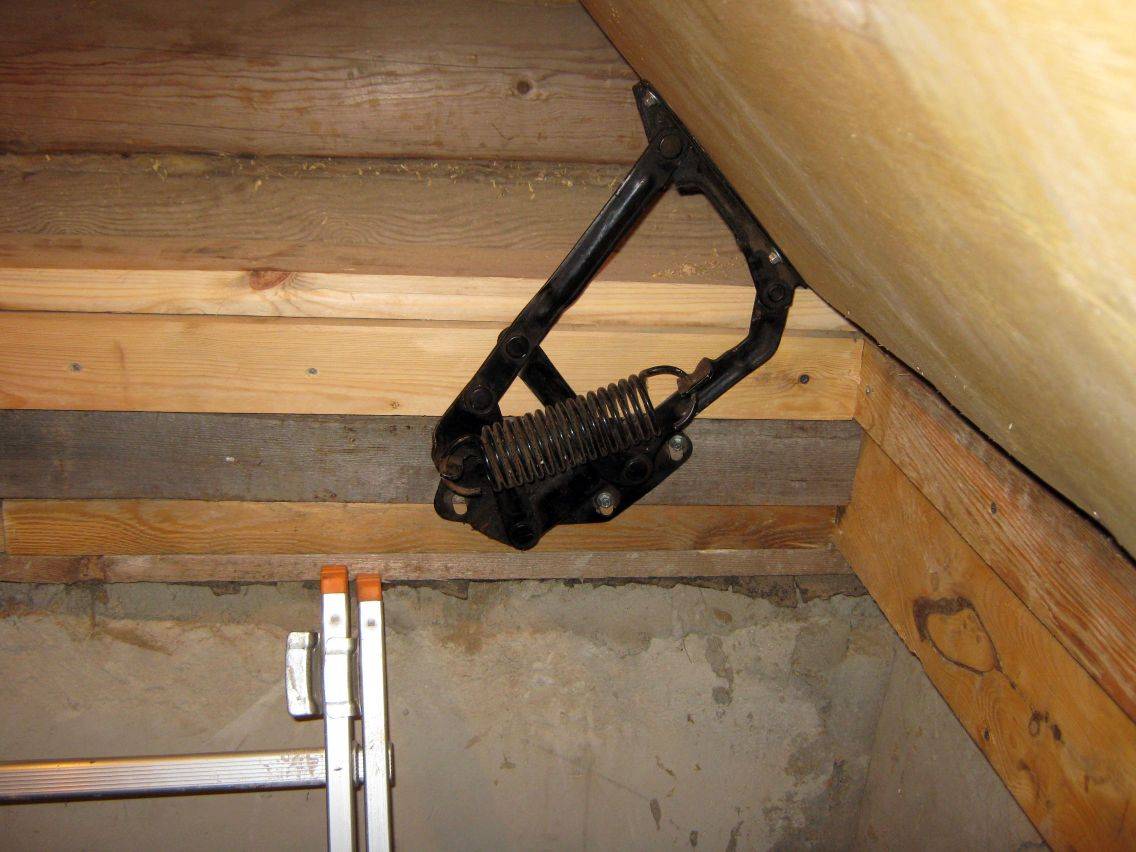

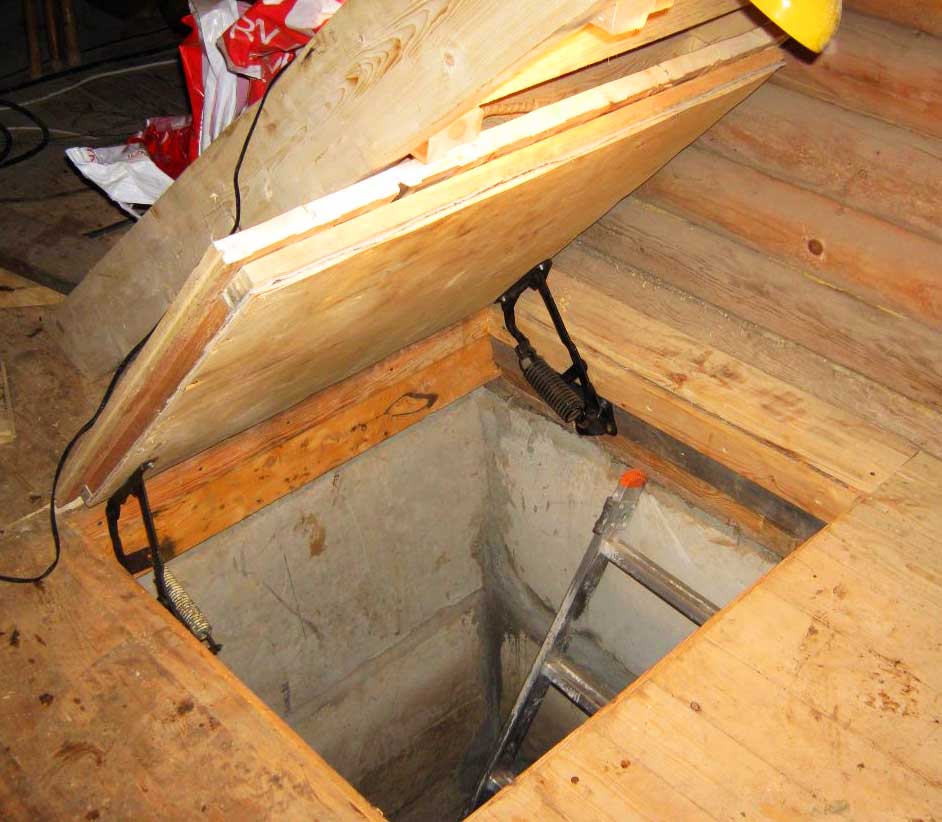

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
Во время закрывания люка крышка не будет громко хлопать;
Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Процесс работы

Зачастую погреб располагают не вне дома, а под его полом.
