Ленточный фундамент своими руками: пошаговая инструкция от «А» до «Я»

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Возможные ошибки при самостоятельном выполнении работ

Цемент низкой марки может сказаться на качестве бетона Без разницы, какой материал используется: камень, бут или бетонные блоки для фундамента, каждая из ошибок может привести к получению неправильного результата, что существенно снизит срок службы строения. В этом случае даже фундамент из бетонных блоков покроется трещинами и даст осадку.

Есть ряд причин, которые могут негативно повлиять на выполнение работ. В первую очередь это касается технологии монтажа и применяемого строительного материала:

1. Использовался цемент низкой марки.
2. Подвижность бетонной смеси была увеличена путём добавления лишнего количества воды.
3. В процессе смешивания раствор перемешался с грунтом.
4. На используемых фундаментных блоках были трещины или сколы.
5. Армирование происходило с применением арматуры меньшего диаметра.
6. Меньшая толщина подушки на дне траншеи.
7. Гидроизоляция уложена не полностью, присутствуют пробелы.
8. Преждевременное снятие опалубки с «ненабравшего» прочности остова.
9. Повреждение гидроизоляции при закапывании траншеи. Подробнее об ошибках смотрите в этом видео:

Выбор основания

Существуют различные технологии заливки фундамента, каждая из которых оптимально подходит для сооружений того или иного типа. К ним относится:

Ленточный фундамент

Может использоваться для домов из кирпича, бетона или камня.

Отлично подходит для сооружений с тяжелыми перекрытиями, а также в том случае, если планируется цокольный этаж или подвал.

Эта монолитная конструкция представляет собой замкнутую железобетонную ленту, которая устанавливается под всеми несущими стенами.

Такое основание отлично распределяет нагрузку, поэтому стены защищены от проседания и трещин.

Столбчатый

 Представляет собой систему из столбов, которые расположены под несущими простенками, на пересечении стен и другими местами, где сосредоточена основная нагрузка.

Подходит для небольшого легкого дома без подвала, а также в том случае, если глубина промерзания почвы невысока.

Плита

 Отличается прочностью, надежность и долговечностью. Плита расположена по площади всей постройки, что дает возможность выдерживать любые нагрузки.

После выбора оптимального вида конструкции можно переходить к заливке фундамента под дом.

Крайне важно уделить особое внимание этапу планирования и разметке, а также выбору качественных материалов

Область использования ленточного основания

Фундаменты ленточного типа применяют при возведении многих зданий и сооружений

Фундаменты ленточного типа применяют при возведении следующих зданий и сооружений:

• Он подходит для дома с массивными несущими стенами из камня, кирпича или монолитного бетона.
• Если состав грунта на участке неодинаковый и существует вероятность усадки строительных конструкций, то устройство ленточного основания под дом поможет защитить всё строение от трещин и неравномерного оседания.
• Заливка ленточного фундамента часто используется при возведении дома с подвалом или цокольным этажом.
• Мелкозаглублённое ленточное основание можно применять при строительстве дома из древесины, пеноблоков или при возведении каркасного строения.

Типы оснований

Конструктивно выделяют несколько видов фундаментов для частного дома. Чаще всего применяются такие конструкции:

• Ленточный – классический вариант.
• Свайный – для сложных рельефов и грунтов.
• Плитный – используются в суровом климате на заболоченных или влажных грунтах.

Ленточный

Этот тип основания используется чаще всего и подходит для домов из дерева, кирпича, пено- или газоблоков или камня. Это достаточно дорогой вариант, но на плотном грунте – это самая надежная основа. Такие фундаменты рекомендуется возводить на ровных площадках, допускается небольшой уклон.

Глубина закладки и толщина ленточного основания зависят от материала, из которого будут выстроены стены, их толщины и количества этажей в здании. Основной плюс этого типа – высокая несущая способность. При его закладке, основание должно находиться ниже точки промерзания грунта в данной местности. Исключение составляют легкие деревянные строения, для которых подойдет мелкозаглубленное основание.

Недостатком ленточного основания является слабая гидроизоляция. Чтобы стены не отсыревали, его верхняя часть застилается рубероидом или другими гидроизолирующими материалами, покрывается битумом, резиновыми составами и т.д. Для защиты от воды потребуется надежная широкая отмостка.

Технологически выделяют монолитные и сборные ленточные фундаменты. Монолитный вариант заливается в заранее подготовленную опалубку, в которой ранее монтируется арматурный каркас.

Сборный ленточный фундамент делается из блоков ФБС. Эта технология применяется тогда, когда не рентабельно изготавливать или подвозить свежую бетонную смесь, в неблагоприятном климате и т.д. К преимуществам такого типа относят высокую скорость постройки, за счет этого он обходится значительно дешевле.

Свайный

Основными элементами конструкции являются винтовые стальные сваи с антикоррозионной обработкой, которые соединяются бетонным ростверком

Поэтому на качество свай требуется обращать особое внимание. К плюсам свайных фундаментов относят:

• возможность устройства основания в любых типах грунтов, кроме скалистого за счет погружения свай на глубину до 35 метров;
• эта технология позволяет обустроить обширные помещения вроде подземного гаража или погреба;
• обработанные сваи прослужат в качестве надежной опоры не менее 100 лет.

Эта технология имеет и свои недостатки:

• сравнительно небольшая несущая способность не позволяет сооружать кирпичные здания, камня, монолитного бетона;
• здания на свайном фундаменте требуют дополнительной тепло- и гидроизоляции.

В столбчатом фундаменте стальные сваи заменяются кирпичными или бетонные столбики, с армирующей сеткой. Они заглубляются ниже уровня промерзания земли. Такой тип позволяет сэкономить на материалах, но не приспособлен для капитальных зданий из кирпича, бетона или камня.

Плитный

Плитный фундамент, его еще называют плавающим – используется для создания надежного основания на сложных грунтах. Его используют в строительстве на:

• пучинистых грунтах;
• в заболоченных местностях;
• при высоком УГВ.

В основе такого основания находится армированная железобетонная плита, уложенная за специально подготовленную подушку

Важной конструктивной особенностью является равномерное расположение каркаса из стальной арматуры по всей плите. В результате фундамент получается исключительно жестким и прочным. Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах

Это тип отлично подходит для устройства цоколя, хорошая гидро- и теплоизоляция за счет утепления, позволяет строить дома в зонах со сложным климатом, на заболоченных, сыпучих грунтах.

При строительстве вырывается котлован, совпадающий по площади и форме с будущим зданием. Грунт тщательно утрамбовывается, на нем делается песчано-гравийная подушка. Несколько слоев из различной фракции отделяется геотекстилем, после делается опалубка и сваривается арматурный каркас. После этого заливается плита, а места, где будут строиться стены, выделяются монолитной лентой. К достоинствам таких конструкций относят:

• устойчивость и отсутствие деформаций;
• повышенная прочность за счет монолитности и прочности арматуры;
• устойчивость к неблагоприятным условиям, влажности и перепадам температуры;
• возможность строительства на подвижных грунтах;
• отличная гидроизоляция.

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Установка несъемной опалубки

Помимо пенополистирола, для изготовления несъемной опалубки используется бетон. Из него производят пустотелые блоки, которые собираются наподобие деталей конструктора, образуя полую стену нужного размера.

После этого внутрь заливается бетон, заполняя пустоты и образуя монолитную прочную стену. Эта технология появилась раньше, чем полимерная несъемная опалубка, но, в силу разных причин, широкого распространения не получила.

Создание такого внешнего каркаса позволяет решить ряд проблем с жесткостью, плотностью соединения с бетонным заполнением и завершающими работами. Утепление и гидроизоляцию можно производить, не дожидаясь окончательного затвердения бетона.

Появляется экономия строительных материалов, поскольку нужды в обычной опалубке нет.

Методика сборки опалубки проста и не вызывает вопросов. В подготовленную траншею на слой гидроизоляции устанавливаются блоки, наносится слой гидроизоляции на боковые поверхности, после чего устанавливается армпояс и заливается бетон.

Процедура проста и позволяет существенно ускорить создание прочного фундамента.

Ленточный фундамент своими руками: видео, фото инструкция

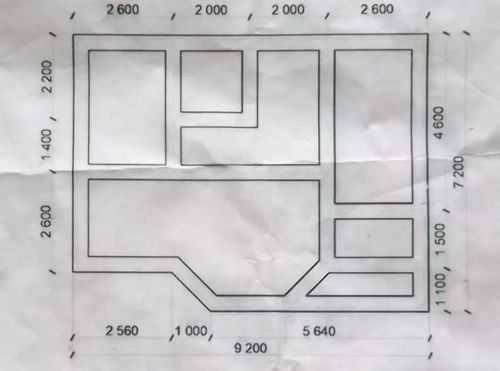

Прежде чем сделать ленточный фундамент своими руками, нужно разметить площадь под застройку. Далее нужно произвести земельные работы. Здесь вроде бы все очень просто, но есть свои нюансы. Для устранения перепадов нужно использовать водяной уровень.

На первом этапе определяется самая нижняя точка участка. Она практически всегда располагается на внешних углах. По этой точке определяем глубину ленты фундамента, она должна быть ниже глубины промерзания грунта.

В средней полосе России, это около 1,5 метров. Многие скажут, что это очень глубоко и такой фундамент будет золотым. Но есть и обратная сторона медали, такой глубокозаглубленный ленточный фундамент, сделанный своими руками, точно прослужит долго, его не поведет, не сломает, он действительно будет хорошей основой для кирпичного дома.

Для чего нужна песчаная подушка?

Песчаная подушка насыпается с целью уменьшения давления. Это давление меняется в межсезонье. Толщина подушки не должна превышать 15 см. После засыпки подушки слой следует утрамбовать и выровнять при помощи уровня.

Перед трамбовкой песок не сильно смачиваем. Для трамбовки в 21 веке используют электротрамбовку. Если нет, то к куску бревна прибиваем ручку и возвращаемся в 19 век.

Затем кладется геоткань (геотекстиль), а поверх нее слой щебня около 10-15 см. Геоткань является разделителем слоев и нужна она для укрепления несущей способности грунта.

Опалубка ленточного фундамента

Для создания опалубки прямо на строительном участке собираются щиты из обрезных досок, как на видео. Длина щита может быть различной, но чаще всего она не превышает 1-2 метра. Опалубку сбивают изнутри. Гвозди загибают наружу. Не забудьте про деревянные распорки. Это позволит сохранить конструкцию при заливке фундамента.

Сама опалубка должна выступать на 15 см выше уровня земли. Внутреннюю часть можно застелить пергамином или пленкой, чтобы не убежало цементное молочко через щели. Для его закрепления используйте степлер.

Армирование

Армирование ленточного фундамента своими руками осуществляется с использованием арматуры диаметром 1,2 см. Для осуществления вязки используется проволока. Готовый каркас из арматуры укладывается на дно ямы.

Также используют для вязки сварочный аппарат. Внутри монотонной бетонной смеси арматура должна быть размещена четко. Для наглядности с видео и фото обустройства ленточного фундамента вы можете ознакомиться в нашей статье. Для отвода коммуникаций и вентиляции следует в фундаменте организовать проемы.

Для этой цели используется обрезок трубы. Его крепят к арматуре. Для того, чтобы в трубу не попал раствор ее засыпают преимущественно песком. Все отводы делаются ниже уровня поверхности земли на данном участке. Причем глубина должна быть такой, при которой грунт бы зимой не промерз.

Заливка ленточного фундамента

Для заливки фундамента нужно использовать только такие установки, которые способны нагнетать раствор с любого угла опалубки. Не забудьте о дополнительном лотке. Прежде чем осуществить заливку необходимо довести смесь до нужной консистенции.

При перевозке бетона он может немного затвердеть, поэтому его можно слегка разбавить водой. После того как раствор залит его трамбуют вибратором специального действия. Суть трамбовки заключается в том, что она имеет глубинный характер.

Такая трамбовка исключит наличие в бетоне воздушных карманов. После того как фундамент залит его ровняют правилом, либо мастерком. Для того, чтобы верхний слой фундамента сохранить в надлежащем виде за ним нужно следить. Например, в жаркую погоду желательно поверхность смочить.

В противном случае он потрескается и придет в негодность. Через 15 дней опалубку можно снять. Затем делается гидроизоляция фундамента. Для этого используют различные материалы, самые популярные: битумные мастики и рулонная гидроизоляция типа технониколь. После чего фундамент будет готов!

Мы искренне надеемся, что наш фотоотчет помог вам в самостоятельном строительстве ленточного фундамента.

Заглубленный ленточный фундамент

Используется для возведения домов с тяжелыми стенами, при строительстве строений с подвалом или подземным гаражом. Глубина заложения этого типа основания рассчитывается от уровня промерзания грунта и закладывается на 30 см ниже фактического показателя.

Этот тип фундамента используют на промерзающих, влажных почвах. Для устойчивости основания на сложных грунтах для избежания перерасхода материалов проектируют заглубленные фундаменты с расширением к низу или ступенчатого вида.

Для обустройства этого типа фундамента используют железобетонные блоки заводского изготовления.

Ленточный фундамент монолитного типа.

Представляет собой единую монолитную ленту из качественного бетонного раствора и армированного каркаса. Этот тип фундамента может иметь любую сложность конструкции.

Виды ленточного фундамента по способу устройства

В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.

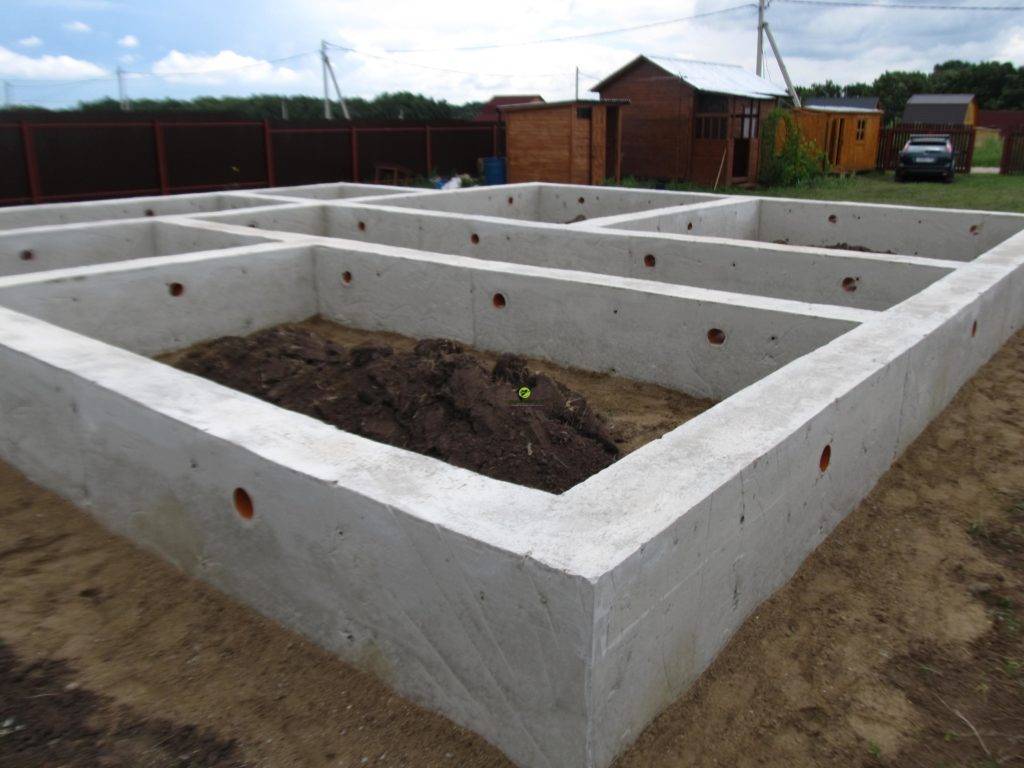

Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения

Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.

Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.

Столбы или сваи располагаются по периметру фундамента с шагом 2 м

В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.

Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

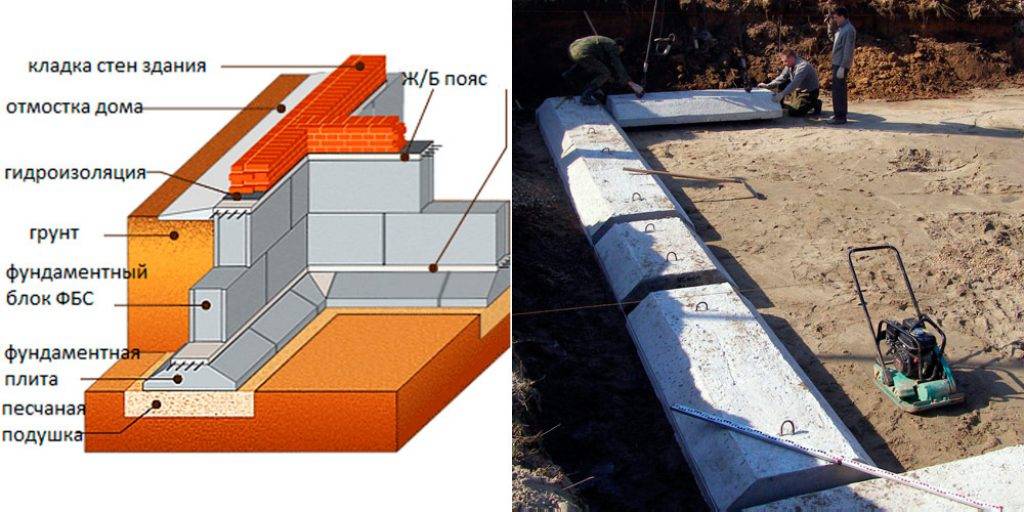

Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.

После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.

Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном

Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.

Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.

Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции

После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:

• жёсткость конструкции;
• высокую ремонтопригодность;
• простоту обустройства.

Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.

Особенности конструкции мелкозаглубленного фундамента

Мелкозаглубленный монолитно-ленточный фундамент возводится на ровной поверхности. При строительстве дома на склоне придется комбинировать МЗЛФ со свайным фундаментом, при помощи опор выравнивая перепад высот. По прочности и устойчивости к деформациям конструкция должна соответствовать СНиП 2.03.01-84.

В разрезе фундамент мелкого заложения выглядит следующим образом:

Особенности МЗЛФ, которые необходимо учитывать при расчете и строительстве:

1. Глубина заложения подошвы основания зависит от глубины промерзания грунта.
2. Обязательно устройство подушка из сухих сыпучих материалов: смеси песка крупной фракции и гравия.
3. При высоком уровне подземных вод под фундаментом и вокруг него выполняется дренаж.
4. Основание, на которое устанавливается монолитная лента, максимально уплотняется.
5. Обязательно обустройство отмостки для отвода дождевой воды и снега.
