Самодельная лодка: стоит ли браться и за какую, из чего, варианты изготовления, схемы, теория

Самодельная лодка из труб ПВХ своими руками

Лодка из труб ПВХ своими руками является несложной конструкцией. Ее изготовление обойдется совсем недорого, зато удовольствия в летний купальный сезон можно получить много. Изготовить такое сооружение можно из пластиковых материалов своими силами. Это не сложная работа. ПВХ труба является самым удобным вариантом для конструирования изделий своими руками. Эти изделия отлично скрепляются с помощью клея или пайки.

Даже, когда лодка во время использования повредиться, то расстраиваться не нужно. Такой ремонт своими силами будет не сложным. При помощи того же клея просто накладывают заплату на поврежденное место.

К сказанному нужно добавить, что сооружение такой лодки своими руками является весьма интересной работой.

Изготовление лодки рекомендуют начинать с подбора чертежа. По ним и выбирается максимально удобная конструкция.

Неплохо вначале сделать лекала уменьшенных размеров, и склеить такую конструкцию из обыкновенных полиэтиленовых пакетов. При такой работе можно «почувствовать» материал, а значит – работа с полномасштабными размерами будут намного проще.

После отработки лекал, их пропорционально увеличивают. Мастера советуют провести проверку совместимости заготовок, выполнив конструкцию в натуральных размерах из полиэтилена.

На это, конечно, уйдет дополнительное время, но оно того стоит. Если в расчетах допущены какие-то ошибки, то это будет ясно на начальном этапе, и не придется портить дорогостоящие материалы.

Преимущества использования фанеры для изготовления лодки

Фанера является легким, доступным и универсальным материалом, который может использоваться для различных строительных и ремонтных работ. К преимуществам использования фанерных листов для изготовления лодки следует отнести:

  1. Прочность и легкость. Готовая конструкция из фанеры получается невероятно легкой, чем цельная древесина. При этом прочность клееного шпона практически не уступает дереву.
  2. Устойчивость готовой конструкции. Фанерные листы имеют четкие геометрические пропорции, что не только делает разметку и монтаж простым, но и гарантирует отличный показатель устойчивости лодки.
  3. Доступность. Фанера является доступным материалом, поэтому и лодка на ее основе обойдется недорого. К тому же дополнительно может потребоваться только специальный клей, отделочные материалы и простые инструменты.
  4. Аккуратный внешний вид. Фанерная лодка получается очень аккуратной, и ничем не уступает покупным конструкциям.
  5. Простота изготовления. Самостоятельно изготовить лодку из фанеры сможет каждый человек, обладающий хотя бы минимальными столярными навыками. При этом строительство займет от одного до нескольких дней в зависимости от сложности конструкции и интенсивности работы.

Чтобы конструкция из фанеры получилась прочной, устойчивой и долговечной, особое внимание следует уделить предварительным расчетам. Если есть хотя бы малейшие сомнения в своих силах, лучше использовать готовый чертеж

Подробное описание изготовления лодки из фанеры можно найти в видео:

Несколько слов о подготовке

Самодельные лодки из фанеры и стеклопластика считаются, хотя и небольшими, но полноценными плавсредствами. Поэтому к процессу подготовки и сборки нужно подходить ответственно, Ведь по большому счету, ошибки здесь могут не только привести к поломке судна, но и в некоторых случаях подвергнуть опасности жизнь и здоровье владельца.

Какие нужны материалы

Как видно из называния, основным материалом здесь, безусловно, является фанера

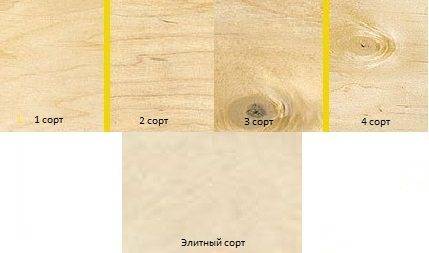

. Для корпуса небольшой лодки хорошо подойдут листы не ниже чем первого или второго сорта, толщиной порядка 5–7 мм. Для киля, шпангоутов и прочих вспомогательных деталей конструкции нужно брать более толстый лист, от 12 мм и выше;

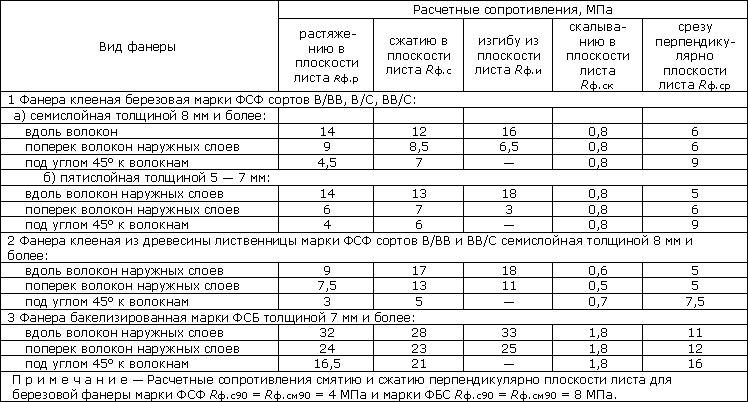

Не последнее значение имеет марка материала
. Выбор фанеры сейчас довольно большой, но в данном случае материал будет находиться в длительном прямом контакте с пресной или даже морской водой, естественно фанеру нужно брать с повышенной влагостойкостью. В идеале лучше взять марку «ФБ», она изначально делалась для корабельных нужд. Если цена на «ФБ» вас не устроит, то можно остановиться на «ФСФ»;

  • Чистая древесина будет использоваться для распорок, сидений и прочих элементов
    . Как правило, здесь берется струганная доска толщиной 25 мм. В данном случае следует отдать предпочтение мягким, пористым сортам. В профессиональном судостроении применяется лиственница, но для небольшой лодки достаточно ели или сосны;
  • Для промежуточного сшивания листов хорошо подойдет медная проволока толщиной порядка 2 мм
    ;
  • Для обустройства герметичных швов используется стекловолокно и полимерный клей
    . Вид клеящего состава сейчас подобрать не сложно, на рынке довольно большой выбор, главное чтобы состав был водостойкий.

Выбор инструмента

Самодельные лодки из фанеры для рыбалки не требуют чрезмерно большого набора инструмента.

Здесь можно обойтись традиционным комплектом, который имеется в мастерской практически любого хозяина:

  • Помимо плоскогубцев, отверток и ножниц вам естественно понадобится ножовка по дереву;
  • Резать фанеру обычной ручной пилой достаточно тяжело, поэтому лучше приобрести с набором полотен. Причем следует подбирать модель с как можно большим количеством оборотов, так как на малых оборотах будет откалываться шпон по краю;

  • Для таких работ обязательно нужна шлифовальная машинка. Обычным наждаком, вручную, вы не сможете добиться хорошего качества обработки;
  • Для фиксации листов при склеивании используются струбцины, их должно быть не менее 3 – 4 штук;
  • Набор кистей нужен для нанесения клея и лакокрасочных составов.

Процесс изготовления

Условно процесс изготовления содержит следующие этапы:

  • перенос чертежа на шаблоны;
  • вычерчивание шпангоутов, перенос на дерево;
  • выкладка киля;
  • установка форштевня;
  • крепление шпангоутов;
  • закрепление ахтерштевня или транцевой доски (для моторных лодок).
  • обшивка днища фанерой;
  • обшивка бортов;
  • проклейка стыков листов, стрингеров;
  • шпаклевка, покраска корпуса.

Корпус лодки

Остов лодки, его корпус собирается из готовых деталей, при этом сам процесс требует аккуратности подгонки всех элементов как в горизонтальной, так и в вертикальной плоскости.

Крепление шпангоутов к килю проводится сначала временно, а после окончательной проверки окончательно с таким расчетом, чтобы во время установки обшивки, когда корпус переворачивается килем вверх, все элементы были надежно закреплены.

Строим внутренний контур футоксов

Жесткость бортов во много зависит от того насколько прочно закреплены они на футоксах, и как сами футоксы могут обеспечивать жесткость конструкции. Конструктивно, шпангоут лодки состоит их трех основных частей – флортимберса и двух футоксов.

Флортимберс – часть шпангоута являющаяся основанием для крепления днища и прикрепляемая к килю судна. Футоксы – это боковые части на которые крепятся борта. Место соединения флортимберса и футоксов делается немного шире, от такого решения выигрывает прочность конструкции. Такое решение необходимо, прежде всего для судов, предназначенных для установки двигателя, чтобы обеспечить запас прочности.

Материал для форштевня

Сложная форма форштевня должна обеспечивать не только отличную форму, но и прочность, ведь нос судна испытывает дополнительные нагрузки при движении. Лучшим материалом для форштевня является дуб, можно использовать и вяз как очень прочную породу дерева.

Наилучшим вариантом может быть элемент имеющий естественный изгиб, но если такового нет, можно использовать и деталь, собранную из нескольких частей, склеенных по продольной оси лодки или поперек. Технология изготовления проста сначала проводится изготовление элемента по форме корпуса, а потом обтачиваются кромки для плотного прилегания бортов.

Делаем киль

Киль в такой модели плавательного средства является самой простой конструкцией – это обычная доска толщиной 25-30 мм, длиной 3,5 метра.

Транец

В различных моделях транец делается для крепления мотора. Транцевая доска или транец собирается из доски толщиной 25 мм, или многослойной фанеры, усиленной сверху бруском. Такое усиление позволяет более прочно зажимать струбцину крепления двигателя.

Каркас лодки

Последовательность сборки каркаса:

  • выкладка киля;
  • установка штевней;
  • разметка по килю мест установки шпангоутов;
  • установка шпангоутов;
  • соединение шпангоутов, штевней и транца бортовыми досками;
  • проверка геометрии, окончательное закрепление деталей.
  • Места соединения деталей перед креплением рекомендуется обработать водоотталкивающим составом или пропитать олифой.

Обшивка лодки фанерой

По вырезанным шаблонам выпиливаются из листов фанеры детали днища и бортов.

Далее:

  • каркас переворачивают вверх килем;
  • наружные поверхности киля и шпангоутов зачищают, делают поверхность идеально ровной;
  • места соединения киля, шпангоутов, стрингеров промазывают клеем;
  • укладывают детали днища, фиксируют с помощью степлера, а далее пробивают гвоздями;
  • бортовые элементы сначала примеряют, а потом по аналогии с днищем проклеивают и прибивают гвоздями, с таким условием, чтобы не было зазора между полотном днища и бортов.
  • При установке полотен, необходимо следить, чтобы волокна наружного слоя шпона были направлены вдоль корпуса не поперек.

Клеевые работы

Клеевые работы, проводимые на разных этапах постройки судна связаны с созданием прочного соединения склеиваемых деталей, заполнения полостей между деталями.

При работах по обшивке корпуса полотна приклеиваются к килю и шпангоутам, а после закрепления гвоздями, дополнительно клей применяется для заделывания полостей в местах прилегания полотен фанеры.

Для улучшения защиты фанерной обшивки от воздействия воды поверх фанеры приклеивается стеклоткань. Такое решение позволяет существенно продлить ресурс лодки. Ткань равномерно разглаживается по поверхности, при этом не допускается оставление складок ткани и воздушных пузырей. Приклеивание происходит от киля к бортовым доскам.

Покраска

После полного высыхания ткани проводится шпаклевка поверхности и последующая покраска. Для шпаклевки рекомендуются современные готовые шпаклевочные смеси на синтетической основе. Покраска может проходить в два этапа – грунтовка и покраска краской, или покрытие двумя слоями краски.

Особенности материала

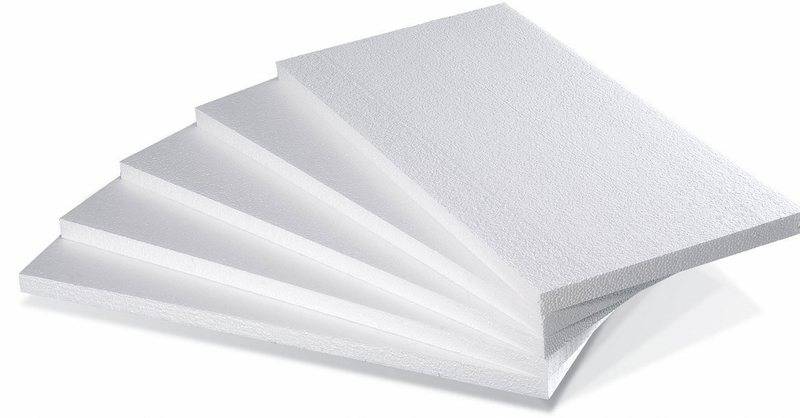

Пенопласт является довольно универсальным материалом для изготовления различных DIY проектов

Полимер, из которого изготовлен пенопласт, имеет вид вспененной массы. Благодаря этому между его частицами находится много воздуха, который позволяет материалу не тонуть в воде. Кроме этого, пенопласт обладает хорошими теплоизоляционными свойствами, малым весом, высокой плавучестью из-за большой площади материала и легковесности. Пенопласт по стоимости доступен каждому, а также легко обрабатывается инструментом и хорошо склеивается. Но, этот материал легко разрушается, поэтому его нельзя сгибать и придавать ему сложные формы. Поэтому для придания прочности самодельной лодки, ее корпус изготавливается не из сплошного пенопласта, а из сэндвич-обшивки, состоящей из слоя пенопласта со стекломатом. Технология сэндвича заключается в том, что между двумя слоями принимающего на себя основную нагрузку, материала, находится разделительный слой из более легкого материала. Таким образом, два слоя стеклоткани разделены пенопластом.

Можно использовать обычный экструдированный полистирол без стеклоткани, но такая самодельная лодка из пенопласта потребует обшивки из фанеры или другого защитного материала с внешней стороны, например, пленки или брезента.

Как называл и регистрировал подлодку

Я назвал лодку «Кит». При регистрации в Государственной инспекции по маломерным судам обязательно требуется название. Кстати, в документах ГИМС моя субмарина значится как «гребное судно» — нет у них такой классификации, как подводная лодка.


Под водой в среднем провожу около часа и всплываю

А название все-таки не случайное. Наверное, потому что, как настоящий кит или кашалот, она может находиться под водой не больше двух часов. После этого надо всплывать, чтобы «подышать».

Я не рискую, всплываю уже через час. Поэтому, когда нахожусь на дне, постоянно поглядываю на часы.

Это в больших субмаринах есть система регенерации кислорода, а у меня сейчас, как и в первом варианте лодки, использованный при дыхании воздух выходит через специальный шланг — шноркель — наружу. Недавно поставил еще аварийные баллоны с кислородом — на всякий случай.

Когда иду на ней, рыбаки изумляются и приветственно машут руками. А вот от больших судов стараюсь держаться подальше — могут по инерции раздавить. Как-то зашел в Неву, а мне навстречу баржа прет. Едва увернулся…

Изготовление деревянной плоскодонки

Как сделать лодку своими руками надежной, крепкой, непотопляемой? Ответ один: все этапы требуют четкого выполнения, так как спешка, любые недочеты, традиционная русская надежда «на авось» противопоказаны

Внимание даже к «мелким мелочам» — необходимое условие

Изготовление бортов

  1. Сначала согласно чертежу выпиливают все заготовки. Детали, включая борта, обрабатывают напильником, а затем наждачной бумагой. Пропитывают антисептиком.
  2. С одной стороны досок-бортов делают запил под углом 15-30°, потом с концов снимают фаску, чтобы обеспечить идеальное (без зазоров) прилегание заготовок в носовой части.
  3. Треугольным брусом фиксируют нос лодки, прикрепляя его гвоздями либо саморезами к стыку досок с внутренней стороны после идеальной подгонки. Края соприкасающихся деталей сначала пропитывают антисептиком, затем смазывают клеем (смолой).
  4. Зовут ассистента и придают бортам лодки нужную форму, используя паракорд или его замену. Шнуром обвязывают борта, заранее установив между ними распорки такой же ширины, как у будущей лодки. Затем веревку затягивают.
  5. Крепят транец (задний элемент лодки — плоская кормовая часть). С бортами его соединяют с помощью клея (смолы) и саморезов (гвоздей).

Создание и фиксация днища

Дно делают из дерева (лучше найти широкую массивную доску), водостойкой фанеры (ФСФ, 12 мм) либо из листового металла.

  1. Если используют металлический лист, то деталь вырезают таким образом, чтобы ее размеры превосходили днище на несколько сантиметров. Они нужны для крепления к донной части бортов. Так как протечки здесь самая большая угроза, все стыки щедро промазывают клеем либо смолой, используют паклю. Края металла загибают с помощью молотка. Саморезы сажают с шагом 15-20 мм по всему периметру лодки.
  2. Если найдена деревянная доска (фанера), то из материала вырезают элемент нужной формы, а затем действуют таким же образом — обрабатывают клеем или смолой, используют паклю и крепеж.

Завершающая обработка материала

Теперь элементы лодки снова щедро обрабатывают антисептиком, ликвидируют все потенциальные зазоры с помощью пакли либо герметика. Затем дважды грунтуют, наносят краску в несколько слоев, каждому из них дают время на просушку.

Потом покрывают судно лаком, также 2-3 слоями. Последний этап — установка скамеек-банок, монтаж треугольников для кормы, их обрабатывают — грунтуют и красят (лакируют) — отдельно. На этом изготовление лодки-плоскодонки считают законченным.

Проверка водонепроницаемости лодки

Эта операция необходима, чтобы удостовериться в надежности судна перед его первым большим плаванием. Способов сделать это есть несколько, но лучше проводить комплексный тест.

  1. Проверка на месте строительства. Для того чтобы убедиться в качестве работы, лодку переворачивают вверх днищем, устанавливают на длинную скамью либо на несколько табуреток. Затем на нее выливают большое количество воды из шланга. Рекомендуемая длительность этого тестирования — 5-10 минут. Лодку переворачивают и осматривают на предмет протечек.
  2. Испытание мини-корабля большой водой. Если самодельная плоскодонка не показала себя дырявым корытом на «верфи», то ее сначала отправляют в свободное плавание на небольшую глубину. Когда первые водные испытания проходят успешно в течение 30 минут, значит, судно готово к любому водоему.

Несколько советов

Они могут пригодиться тем, кто не любит допускать в работе ошибок, которые всегда требуют дополнительных усилий для их исправления. А поэтому некоторые рекомендации можно (и нужно) заранее «намотать на ус»:

  • при изготовлении самодельной лодки лучше не экономить на качестве материалов, так как лучшая древесина — синоним долгожительства будущего собственного плавсредства;
  • все заготовки советуют вырезать с небольшим запасом, потому что гораздо легче отрезать излишки, в противном случае придется вырезать новый элемент;
  • герметик, клей, смола или пакля — то, что требуется приобрести с большим запасом, особенно важны стыки бортов с днищем;
  • во всех деревянных деталях для крепежа нужно заранее просверливать отверстия несколько меньшего диаметра, чем у гвоздей либо саморезов, цель — предотвращение возможного растрескивания материала.

Как делаются самодельные лодки из фанеры?

Небольшое, устойчивое, способное поднимать на борт 2-3 человека и одновременно легкое судно, имеющее возможности хождения, как с помощью весел, так и мотора или паруса, вполне возможно, создать и без специальной подготовки, ибо лодки такого класса создать по плечу и новичкам. И именно для таких самоделок, применяющих самые простые инструменты и ограниченных в средствах, самым доступным материалом является фанера.

Прочный и одновременно легко поддающийся обработке как с помощью электрических, так и ручных инструментов фанера очень широко применяется не только в строительстве маломерных судов, но и вполне солидных морских яхт.

При этом для маломерного судна фанера как нельзя лучше может реализовать возможность установки лодочного мотора, способного развивать вполне приличные скорости.

Инструменты и материалы

Как ни странно, для самостоятельной постройки лодки самым необходимым условием является правильно подобранное помещение, в котором свободно можно расположить лодку, при этом обязательным условием является наличие вентиляции и при работе в холодную пору года отопления, способного поддерживать комфортную температур для работы и не допускать перепадов температуры воздуха.

При изготовлении чертежей понадобятся:

  • чертежные принадлежности:
  • карандаши;
  • резинки;
  • лекала;
  • длинные металлические линейки и большие треугольники;
  • рейсшина;
  • картон и чертежная бумага;
  • клей для бумаги;
  • калькулятор;

В процессе постройки будут нужны:

  • электрический лобзик;
  • молоток;
  • топор;
  • струбцины (и скорее всего, очень много – как минимум 10 штук);
  • кисти, шпатель металлический, шпатели резиновые;
  • шуруповерт;
  • рубанки ручные или электрорубанок;
  • отвертки;
  • стамески;
  • степлер;
  • пилы ручные и электрическая циркулярная пила;

В качестве материалов для изготовления рекомендуется:

  • фанера стандартных размеров 1,5м *1,5м;
  • доски – сосновые, дубовые:
  • ткань для оклейки корпуса;
  • шпаклевка для заделывания трещин и стыков листов;
  • специальный водонепроницаемый клей;
  • олифа натуральная или водоотталкивающая пропитка для дерева;
  • краска масляная (в случае если владелец приверженец традиционного способа окраски корпуса) или специальная эмаль для корпусов суден;
  • гвозди, шурупы, саморезы;
  • металлическая полоса, металл для уключин и креплений;

Параметры будущей лодки

Оптимальными параметрами для лодки из фанеры толщиной 4-5 мм является:

  1. общая длинна корпуса от носа до транца 4.5 метра;
  2. ширина поверху в самом широком месте корпуса – 1,05 метра;
  3. глубина лодки – 0.4 метра.

Из чего состоит лодка

Главным элементом каркаса лодки является киль – основание, на которое крепятся все остальные части корпуса.

Нос лодки, образуемый форштевнем, крепится с одной стороны, а в корме – ахтерштевень. Это элементы, отвечающие за продольную жесткость конструкции. Они могут быть как из цельного дерева, так и составными – склеенными отдельными частями, и закрепленные гвоздями или шурупами.

Изгибы корпуса и поперечные формы образуются благодаря шпангоутам – поперечным элементам корпуса, придающим ему дополнительную жесткость. Доски поверху форштевня и ахтерштевня, соединенная со шпангоутами по обеим сторонам образуют борта.

Полученный таким образом каркас обшивается поверху фанерой.

Внутри лодки делается настил – слань, он, выполняет роль нижней палубы для того, чтобы не становиться на днище лодки.

Лодки из фанеры под мотор

Лодки для использования мотора, принципиально не отличаются от тех, которые предназначены под весла или парус. Основное отличие здесь заключается в том, что для крепления двигателя видоизменена корма – у них установлена транцевая доска или транец из многослойной фанеры, способной выдержать крепление двигателя.

Отдельные более современные лодки могут иметь и другие элементы маломерных судов такого класса – кокпит, палубные стрингеры, боковые стрингеры. Для обеспечения плавучести в таких лодках предусматриваются герметичные ниши для заполнения пеной способные держать лодку на поверхности в случае опрокидывания.

Это интересно: Разборная лодка Романтика

Установка лекал

Начать процесс монтажа заготовок рекомендуется с мидель-шпангоута

Прежде чем надежно закреплять этот элемент, очень важно убедиться в том, что лекало стоит строго вертикально и перпендикулярно по отношению к ДП. Крепится оно к брусьям, являющимися основанием

После того, как были смонтированы все остальные заготовки, была установлена стойка, находящаяся в ДП транца, и все элементы были раскреплены раскосами, чтобы избежать любого перемещения, можно приступить к такому этапу как обшивка внутренней поверхности матрицы при помощи продольных реек.

Для выполнения этой задачи чаще всего используется материал толщиной от 12 до 15 мм и шириной в 50 мм. Для оборудования днища катера лучше использовать рейки с той же толщиной, но большей шириной – до 100 мм.

Конструкция корпуса стального катера

Рис. 2. Эскиз вспомогательной наковальни.

Корпус выполнен из стали марки Ст.3сп г/к. Толщина обшивки днища — 2,5 мм, борта — 2,0 мм. Корпус разделен водонепроницаемыми переборками на три отсека: носовой, обитаемый и моторный, состоящий из трех частей. В средней расположен двигатель, справа и слева от него — топливные баки емкостью по 105 л. Такой запас топлива обеспечивает дальность плавания при крейсерской скорости до 400 км, а в водоизмещающем режиме — до 600 км.

Рис. 3. Сечение шпангоута.

Шпангоуты изготовлялись из стальной полосы регистровой марки РСД 32 толщиной 4 мм. Более тонкий металл при изгибе будет сильно деформироваться и коробиться при сварке. Листы обшивки притягивались шпильками, что потребовало довольно прочного корпусного набора.

Рис. 4. Установка брызгоотбойников.

Шпангоуты, для изготовления которых использовалась наковальня (рис. 2), сначала обваривали на разметочном листе, затем правили и приваривали пояски 2х20 мм (рис. 3). На стапеле шпангоутные рамы устанавливали в положение «вверх килем» и закрепляли как по килю, так и по бортам.

После того как шпангоуты были набраны и выставлены, приваривали брызгоотбойник (рис. 4). Его внутреннюю кромку от шпангоута к шпангоуту лучше проводить по прямой линии, а после подгонки днищевых листов излишки зачистить. Подгонку днищевых листов целесообразно начинать с кормы (рис. 5). Листы не требуют предварительного изгиба.

Рис. 5. Схема размещения технологических разрезов.
Рис. 6. Притяжка обшивки к шпангоутам.
Рис. 7. Придание сферичности листу обшивки.

Для сборки обшивки применялись два вспомогательных уголка 40х40 и пять-шесть шпилек диаметром 10-12 мм (рис. 6). С помощью этого приспособления листы притягивались к набору и подгонялись их кромки. Шпильки приваривались к листу и вытягивались через уголок. Таким образом обшивка прижималась к шпангоутам, а в местах образования бухтин делались технологические разрезы (рис. 7). При подгонке листов 1, 2, 3 и 4 особых сложностей не возникало. Трудности может вызвать подгонка носовых листов 5 и 6. Делать это можно двумя способами:

— разделив носовой лист на три равносужающихся пояса;

— изготовив шаблон из древесноволокнистой плиты (ДВП) и разметив на нем технологические прорезы, которые затем надо перенести на металл.

Рис. 8. Схема приварки обшивки в скуле.

После предварительной подгонки листы обшивки днища сваривали сплошным швом в направлении к брызгоотбойнику.

На деформированных после сварки участках вблизи брызгоотбойника делали технологические разрезы. Подогнанные листы бортовой обшивки сваривались с брызгоотбойником сплошным швом с обеих сторон (рис. 8). Затем устанавливались и приваривались сплошным швом к 3-му и 8-му шпангоутам водонепроницаемые переборки, а далее — фундамент двигателя. Его также приваривали к днищу сплошным швом, а уже к нему крепились две продольные непроницаемые переборки, которые и разделяют машинное отделение на отсеки для размещения топливных баков.

Палуба была изготовлена из листа толщиной 2,5 мм и приварена к борту снаружи сплошным швом. В ходе работ применялись судостроительные электроды марки LB52U. Диаметр электродов для сварки листов обшивки — 2,6 мм, для приварки обшивки к набору — 3,2 мм.

Отметим, что не следует бояться наличия у обшивки корпуса сферических участков. Сферичность формы придается листам с помощью технологических разрезов и простукивания.

Стальной корпус катера при правильном уходе выдерживает 15-20-летнюю эксплуатацию, после чего обычно бывает нужно заменить днище. Подобный ремонт выполнить несложно.

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

  • доски;
  • полиуретановый клей;
  • гвозди;
  • краски на латексной основе;
  • силиконовый герметик;
  • шприц для заделки швов;
  • наждачная бумага;
  • лобзик;
  • паракорд;
  • зажим;
  • шуруповерт;
  • рулетка;
  • дрель;
  • кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

  1. Один участок размером 460х610 мм;
  2. Второй участок — 310х610 мм;
  3. Третий участок 610х1680 мм.

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей


Для того чтобы изготовить детали следует придерживаться определенных правил:

  1. Чтобы отпилить доски на части используйте дисковую плиту.
  2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
  3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
  4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

Скреплять деревянные детали можно с помощью:

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез

При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

  • зачистка;
  • обезжиривание;
  • обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

Сборка лодки

После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

Чтобы собрать деревянную лодку самому необходимо:

  1. Установить дно и закрепить левую сторону.
  2. Зафиксировать корму с левой стороны ко дну.
  3. Установить правую сторону ко дну и корме.
  4. Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

  • наждачная бумага;
  • шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

  1. Первый слой нужно наносить снаружи.
  2. Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

Общие сведения

Одной из наиболее распространенных моделей лодок из такого материала, как стеклопластик, стал катер WaveRunner-285. Он считается полноценным глиссирующим судном, которое вполне пригодно для прогулок по морю или туризма. Корабля, который характеризуется тем, что у него повышенный надводный борт, а также довольно большая ширина, удобен еще и тем, что в его носовой части можно разместить комфортный салон с прилегающим туалетом и камбузом. В кормовой части катера своими руками можно сделать двуспальную каюту, расположение которой будет находиться строго под кокпитом. Отдел управления агрегатом будет размещаться над моторным отсеком, а также он будет защищен от ветра и водных брызг наклонным стеклом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
