Мангалы из металла + фото

Особенности мангалов

Мангал представляет собой жаровню, в которой жар обеспечивается тлеющими углями. По сути, это емкость, в которую засыпается достаточное количество углей для жарки мяса, для чего достаточно длительное время поддерживается тлеющий режим. Классическое применение – приготовление шашлыков, что подразумевает установку шампуров. Металл считается наиболее подходящим материалом для изготовления таких кулинарных установок.

При конструировании мангалов необходимо учитывать некоторые нюансы их использования:

1. Периодичность эксплуатации. Они, как правило, используются достаточно редко, а промежутки бездействия могут быть длительными, причем в это время они не должны мешать. Данная проблема устраняется несколькими способами – переносом в хранилище или создание универсальных конструкций, которые можно задействовать по другому назначению.
2. Эксплуатационные требования:
3. Стойкость к длительному воздействию высокой температуры, причем локальной направленности. В частности, материал и толщина стенок выбираются так, чтобы они не прогорали в месте активного тления (горения) куска угля. Следует учитывать воздействие открытого пламени.
4. Обеспечение качественного приготовления шашлыка. Мясо должно не подгорать, а равномерно прожариваться. Это достигается правильным выбором глубины жаровни, а также обеспечением возможности переворачивания шампуров.
5. Установка шампуров. Ширина и длина жаровни должны позволять устойчиво устанавливать нужное количество шампуров определенной длины.
6. Поступление кислорода для поддержания тления углей. В зоне тления обязательно должны быть отверстия для постоянного поступления воздуха, в противном случае процесс быстро прекратится.
7. Удаление пепла. Он постоянно образуется при горении углей, а для эффективного поддержания процесса его необходимо удалять из рабочей зоны. Для этого оборудуется поддон, куда и осыпается пепел.
8. Коррозия. Сталь подвержена коррозии при воздействии влаги, которая активизируется при повышенной температуре. Это обстоятельство требует защиты металла от внешнего влияния.

Создание барбекю из железной бочки

Одним из недорогих и простых способов изготовления шашлычницы является создание мангала из металлической бочки. Такое изделие будет оригинальным и многофункциональным. Для изготовления нам потребуются:

• любая пустая металлическая бочка;
• дверные петли;

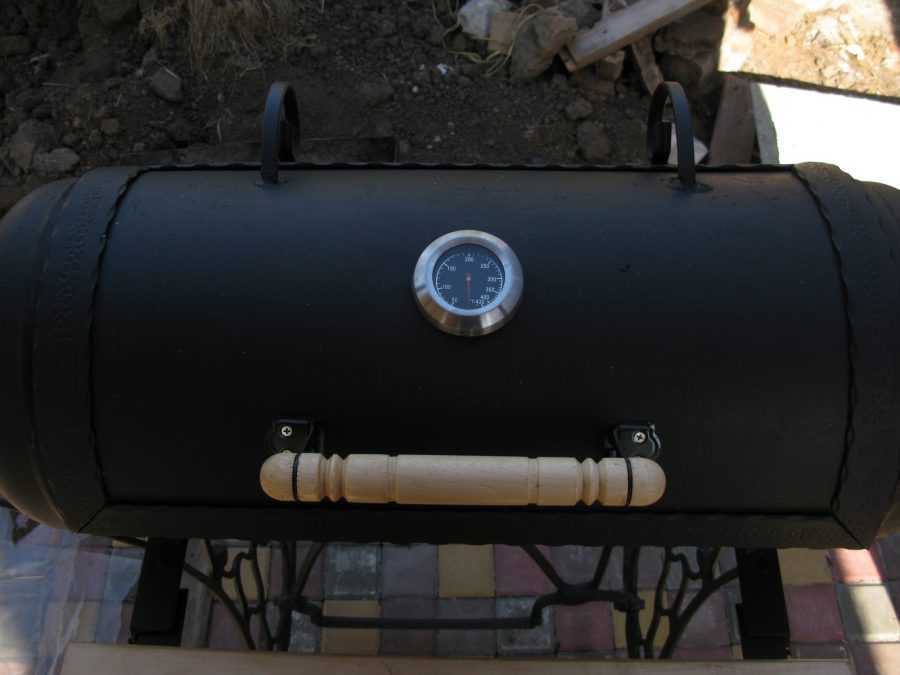

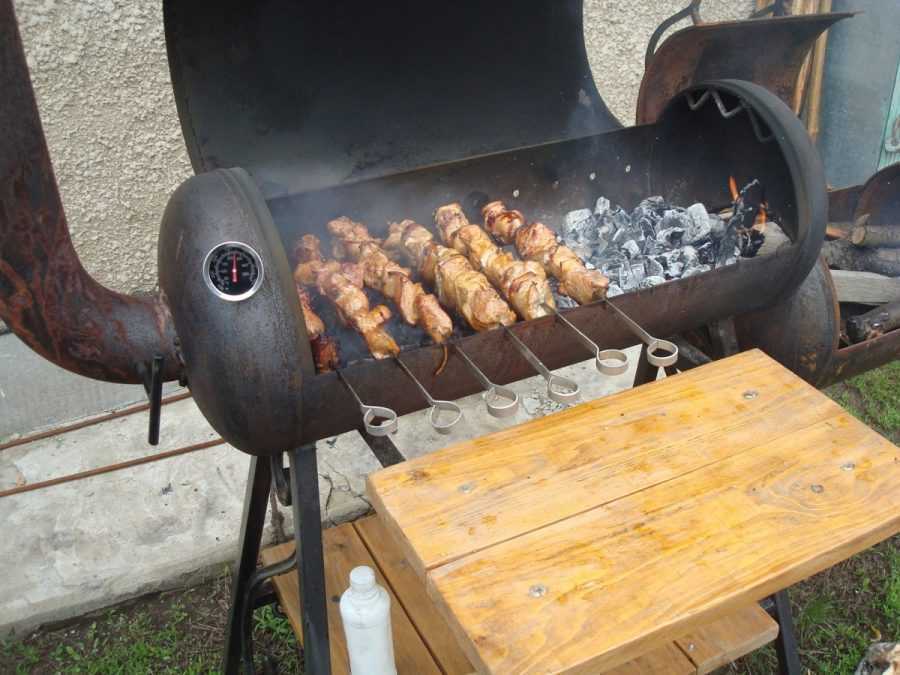

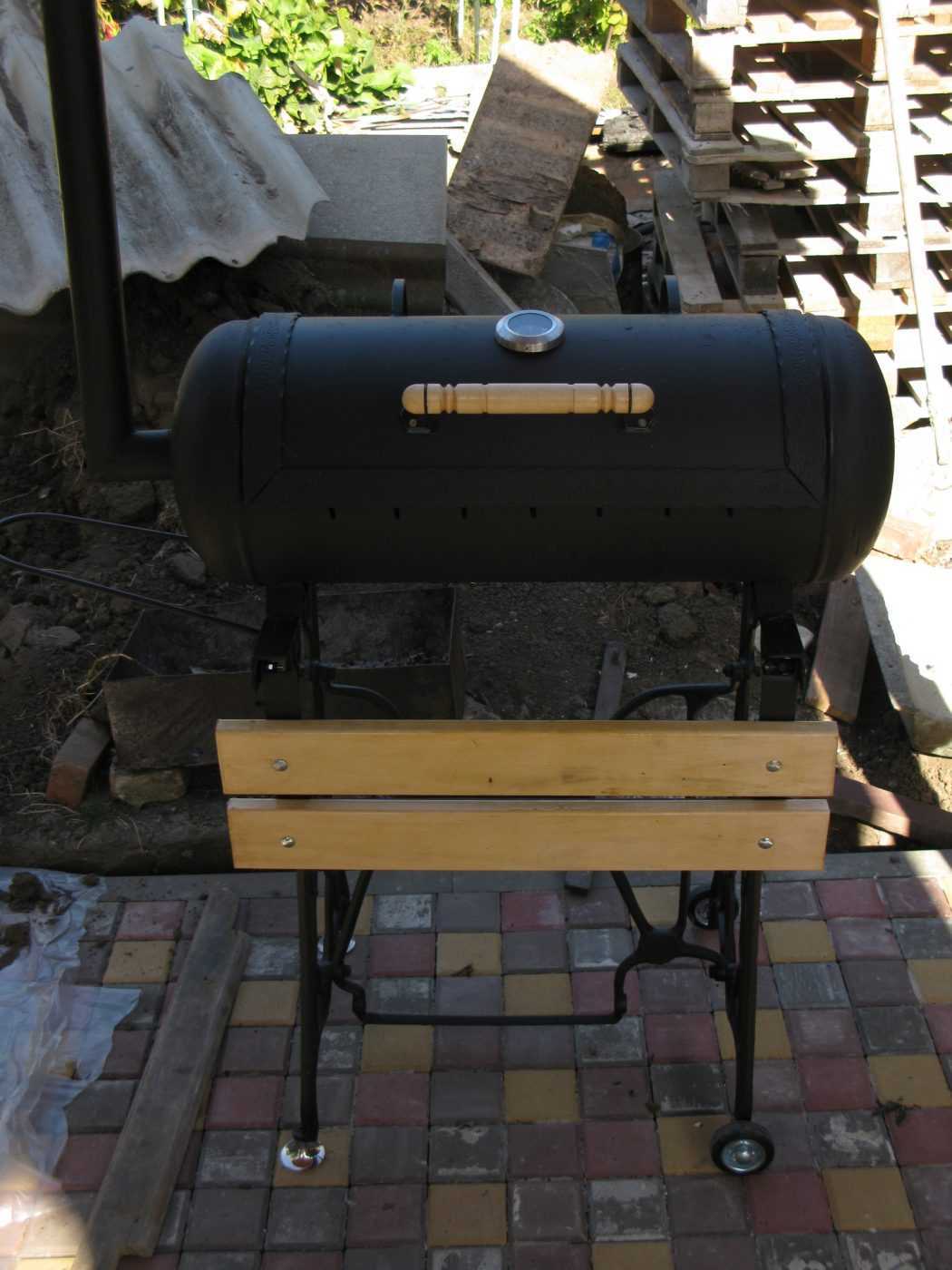

Мангал из бочки с крышкой

• металлическая ручка (желательно с деревянной накладкой);
• решетка для барбекю;
• крепежные болты, гайки;
• электрическая болгарка;
• прибор для электро/газосварки;
• дрель;
• шлифовальная машина или диск.

Важно! Подходит любая бочка. Главное, чтобы в ней не хранились химические отходы или горюче-смазочные материалы.. Варианта у мангала, созданного из бочки два: с крышкой (барбекю) и без крышки

Рассмотрим более детально изготовление первого варианта

Варианта у мангала, созданного из бочки два: с крышкой (барбекю) и без крышки. Рассмотрим более детально изготовление первого варианта.

Мангал из бочки без крышки

Изготовление мангала-барбекю с крышкой

1. Установив бочку горизонтально, необходимо вырезать часть металла, которая впоследствии будет служить крышкой (примерно 1\3 от листа). Можно разрезать бочку пополам.
2. На отрезанную часть наварить дверные навесы.
3. В качестве ножек лучше использовать металлические уголки. Их необходимо наварить с торцевой части бочки.

   Для изготовления мангала подойдет любая целая металлическая бочка

4. Уголки можно использовать как опору для шампуров или сетки барбекю. Для этого навариваем их на внутреннюю часть бочки.
5. Металлическая ручка приваривается к крышке или закрепляется болтами.

Чтобы продлить мангалу жизнь его нужно предварительно обработать. Для этого внутреннюю часть бочки гладко шлифуют и покрывают специальным веществом. В качестве обработки готового мангала подойдет любая огнеупорная краска.

Чтобы мангал служил дольше, обработайте его огнеупорной краской

Хозяин барбекю, сделавший печь своими руками, всегда будет гвоздем программы и объектом для восхищения. А ваш личный помощник – мангал, будет радовать гостей и домочадцев вкусными и полезными блюдами, приготовленными на гриле.

Преимущества вертикального мангала

Такое приспособление для готовки мяса, по сравнению с обычным мангалом, обладает рядом преимуществ:

• Экологичность — мясо находится в стороне от огня и топлива, на него попадает дым. Эффективность приготовления будет высокой, даже если угля не будет много. Прожарка осуществляется за счет тепла от нагретого кожуха и дыма.
• Вместительность — шампуры в такой конструкции можно разместить сразу с нескольких ее сторон. Если жаровня крупногабаритная, то в ней можно приготовить порядка 7 кг мяса.
• Универсальность использования — вы сможете одновременно готовить мясо, рыбу и овощи, разместив их с разных сторон.
• Уникальная конструкция — на пластинах, которые держат шампуры, есть специальные зазубрины, которые позволяют передвигать мясо или ближе, или дальше.
• Безопасность — мясо отделено от углей с помощью специальных решеток, что сводит к нулю риск возгорания стоящих рядом предметов.

Инструкция по самостоятельному изготовлению

Рассмотрим процесс сборки мангала из металла. Для изготовления простой модели нужен минимум материалов и инструментов.

Инструменты и материалы

Листы металла толщиной 5 мм для днища и 3 мм для стенок

Стальные трубы для изготовления опор

Металлический уголок на 20 мм для оформления бортиков (можно также усилить соединение днища и бортиков)

Болгарка с отрезным кругом

Сварочный инвертер с набором электродов

Лопата или бур для изготовления гнезд под опоры

Рубероид, битумная мастика для гильзования гнезд и нанесения защитного покрытия на опоры

Защитная краска для нанесения на мангал

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана “Grill House”, гриллер

Как правило, для покраски используют термостойкую краску черного цвета, чтобы обгоревшие бортики не выделялись и не создавали контраст с основным покрытием.

Пошаговая инструкция

Мы покажем, как самостоятельно собрать простой мангал. Его конструкция настолько проста, что изготовить его сможет любой начинающий мастер.

Для этого на металлобазе был куплен лист металла толщиной 2 мм. Мы советуем для мангала использовать металл толщиной не менее 3 мм.

Так как этот мангал (в нашем примере) будет использоваться не очень часто, то металла толщиной 2 мм нам вполне хватит. Перед началом работы для удобства составили небольшую схему раскроя.

Для получения ровного реза в качестве направляющей шины, можно закрепить обычную железную полосу.

При работе не забывайте использовать соответствующие средства защиты.

За счет своей конструкции самодельные струбцины очень помогают в работе.

Когда все панели нарезаны, самое время заняться сверлением отверстий. Для пробы решили заказать комплект ступенчатых сверл.

Оптимальная высота бортов мангала 150 мм. Ряд отверстий находится на высоте 50 мм от основания. Шаг отверстий 60 мм. Диаметр 12.4 мм.

Первое впечатление от этих сверл пока положительные. Стружка, как положено, выходит из отверстия целыми ленточкам. С помощью зенковки убираю заусенцы.

Углубление под шампуры располагаем также с шагом 60 мм.

Боковины лучше всего обрабатывать пакетом, предварительно сжав струбцинами.

Когда все детали готовы можно переходить к сварке.

Для фиксации деталей очень удобно использовать магнитные уголки.

Собираем короб на прихватки.

Теперь можно обваривать.

Проваривать полностью все швы не обязательно. Нам лишь хотелось лишний раз попрактиковаться в сварке. Сбиваем шлак и зачищаем сварные швы.

Из 10 квадрата мы делаем ручки для удобной переноски.

Ножки мангала мы изготовим из 15 профильной трубы, длина их будет 80 см. Торцуем заготовки с помощью аккумуляторной дисковой пилы.

Получить настолько ровный рез обычной болгаркой будет непросто.

Крепиться ножки будут посредством болтов М6.

При необходимости это позволит хранить и транспортировать мангал в сложенном виде.

Для крепления ножек удобнее всего использовать гайку-барашек.

При приготовлении шашлыка дополнительная рабочая поверхность никогда не бывает лишней. Из 10 квадрата арматуры на скорую руку было сварена небольшая полочка. Устанавливается она одним движением в два отрезка 15 профтрубы.

Мангал получился очень прочный и достаточно устойчивый. Его размеры следующие: высота 80 см, длина 50 см, ширина 30 см, глубина 15 см.

При первом розжиге в течение 15 минут происходит обжиг краски, и она набирает полную механическую прочность.

Мангал получился очень удачным. Конструкция его настолько простая, что изготовить такой мангал, сможет, даже начинающий сварщик.

Иногда над мангалом устанавливают тент или навес, чтобы защитить жаровню от дождя. Также мангал можно покрасить термоустойчивой краской для защиты от коррозии.

Правила использования

Чтобы приготовить в таком мангале шашлык, нужно сделать следующее:

1. Поместите зажженную бумагу в сетчатый топливник. Добавьте туда щепки и крупные дрова.
2. Доведите содержимое до состояния углей по аналогии с обычным мангалом. Допускается применение готового березового угля, который нужно раскалить в течение 20 минут.
3. Стенки внешнего кожуха хорошо прогрейте, чтобы они были на ощупь горячими.
4. Когда гриль разогреется, установите на него шампуры с нанизанным мясом или овощами. Каждый шампур опускается между стенкой кожуха и сеткой острием вниз и до упора в днище. Его верхнюю часть нужно поместить в выемку, расположенную на верхней планке.
5. Доведите шашлык до готовности.

Есть у вертикального мангала один-единственный недостаток — это необходимость переворачивать мясо чаще, по сравнению с обычным мангалом. Однако преимуществ у него всего равно больше.

Главная особенность вертикального гриля — это то, что мясо минимально контактирует с дымом, а еще нет характерного горения от сока и жира, капающих на землю и поддон. Кроме того, в таком мангале можно одновременно готовить намного больше мяса и других блюд. И все это будет происходить намного быстрее, чем с использованием обычного гриля. Кроме этого, стационарный мангал в саду имеет эстетическую привлекательность.

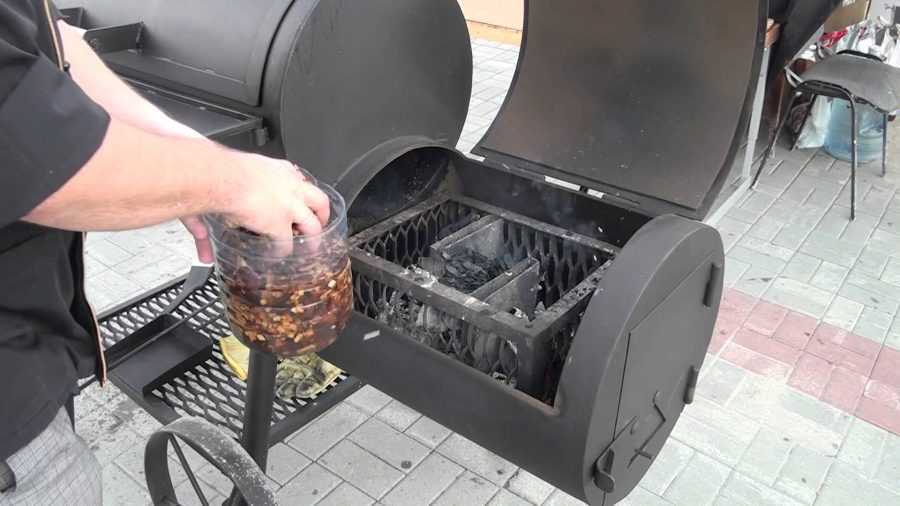

Как устроен закрытый мангал

Конструкция закрытого мангала чаще всего делается из листов металла, нержавеющей стали. Производители заводских топливных устройств признают нержавейку как лучший материал из-за ее износостойкости и устойчивости к перепадам температур.

Рекомендуется заранее приготовить чертежи мангала – ориентируясь на них, вы не ошибетесь с размерами и верно рассчитаете пропорции. Каждую из сторон внешнего короба лучше вырезать в виде трапеции, используя стальные листы толщиной 2–4 мм. Умельцы с опытом советуют делать мангал из листов 3-5 мм.

Основной корпус вверху расширяется и внизу сужается, за счет чего можно быстро закладывать и вынимать шампуры, и удобно наблюдать за жаркой. Также такая конструкция позволяет экономить топливо при достаточном количестве жара. Листы следует сваривать под небольшим углом – порядка 75°.

Чтобы удерживать шампуры, в верхней части мангала по периметру короба привариваются 4 горизонтально расположенные планки. Другой вариант – загнутые стенки с резьбой по краям. В этом случае получится мангал с углублениями, в которые можно помесить стержни шампуров с расстоянием один от другого примерно 6 см. Отверстия можно проделать более глубокими, в этом случае мясо можно будет отодвинуть от углей дальше к стенкам или наоборот – придвинуть ближе.

Топливник должен по высоте соответствовать коробу. Пропорции одинаковы, но размер – вдвое меньше, чтобы расстояние от стенок внутреннего короба до внешнего кожуха составляло примерно 20 см. Обычный мангал, как считается, должен в лучшем случае обеспечивать высоту от углей до мяса на уровне 12–15 см. Мангал вертикальный своими руками также отвечает этим требованиям. В днище топливного ящика в центральной части делаем отверстия – для вентиляции.

Формы

Жаровня мангала может иметь самый разнообразный вид.

Наиболее распространены следующие модификации:

• Коробки без верха — самый распространенный и стандартный вариант.
• Желоба с закругленным дном. Несмотря на непонятное название, на деле такой мангал представляет собой простую бочку или баллон из-под газа, в котором срезали верхушку и переоборудовали в жаровню. Это излюбленная модель домашних умельцев, которая служит украшением дачных участков многих россиян.

Стационарные мангалы, в свою очередь, подразделяются на:

• открытые;
• полузакрытые;
• крытые;
• декоративные.

Размеры

Чтобы мангал полностью соответствовал вашим запросам, очень важно знать технические особенности жаровни разного типа, размеры и габариты отдельных ее элементов

Толщина стенки

Этот параметр непосредственно влияет на срок эксплуатации мангала: тонкостенные изделия прослужат не более 2 сезонов, а модели из утолщенного металла сохранят свои эксплуатационные особенности гораздо дольше. Рекомендуемая плотность стенок – 3 мм и более. Именно такой размер обеспечивает защиту материала от преждевременного прогорания и возникновения деформаций.

Длина и ширина

Ширина конструкции зависит от длины шампура. Он должен укладываться и держаться на стенках мангала. Поэтому при стандартном размере стержней в 40 см. ширину мангала следует определить в 30 см.

Что касается длины, то она прямо пропорциональна количеству шампуров, размещаемых на мангале одновременно

Единственное, что следует принимать во внимание – это рекомендуемое расстояние между ними. Опытным путем установлено, что шампуры следует размещать на расстоянии 8-10 см друг от друга. Если укладывать их более плотно, то мясо может не прожариться

Если укладывать их более плотно, то мясо может не прожариться.

Приведем пример. Для компании в 3-5 человек достаточно мяса на 8 шампурах. Если расположить их на рекомендуемом расстоянии, то общая длина будет находиться в диапазоне от 65 до 80 см.

Глубина

Это очень важный критерий, от которого во многом зависит вкус и аромат шашлыка. Считается, что наиболее прожаренным и сочным получается мясо, расположенное в 15-20 см от углей. Если мясо будет к углям ближе, то оно станет сухим и может подгореть, а если расположить его на большем удалении, оно попросту не прожарится и будет сырым внутри.

Отверстия для вентиляции

Пользователи до сих пор не могут сойтись в едином мнении по поводу целесообразности отверстий. Одни потребители утверждают, что через них обеспечивается необходимый поддув, благодаря которому мясо лучше прожаривается. Другие же утверждают, что это устройство для «ленивого повара», а приток воздуха можно свободно обеспечить опахалом.

Габариты «идеального» мангала выглядят примерно следующим образом:

• Ширина – 25 см. Этого достаточно для размещения 6-7 небольших кусков мяса. При таком расстоянии жар от боковых стенок равномерно получают все куски, даже находящиеся посередине, поэтому мясо получается прожаренным с ароматной корочкой. Если увеличить ширину, то куски в середине будут без корочки.
• Длина – 100 см. Для средней компании, как правило, одновременно готовится мясо на 7-8 шампурах. Учитывая, что расстояние между ними должно составлять 8-10 см и по 5 см с обеих сторон от края, высчитывают именно эту оптимальную величину. Делать мангал более длинным не рекомендуется. В этом случае повару придется постоянно перемещаться из одного конца в другой, чтобы поработать опахалом и перевернуть шампуры.

• Высота емкости – 20 см – рассчитана, исходя из оптимального расстояния между мясом и углями, которое равно 15 см, а также места для размещения углей.
• Желательно использовать металл с толщиной стенок от 2 мм. Если мангал планируется эксплуатировать в походах, то стоит отдать предпочтение листовой стали прочностью 4-6 мм.
• Общая высота мангала зависит от габаритов и роста кулинара, но в среднем нормальным считается параметр в 1 метр.

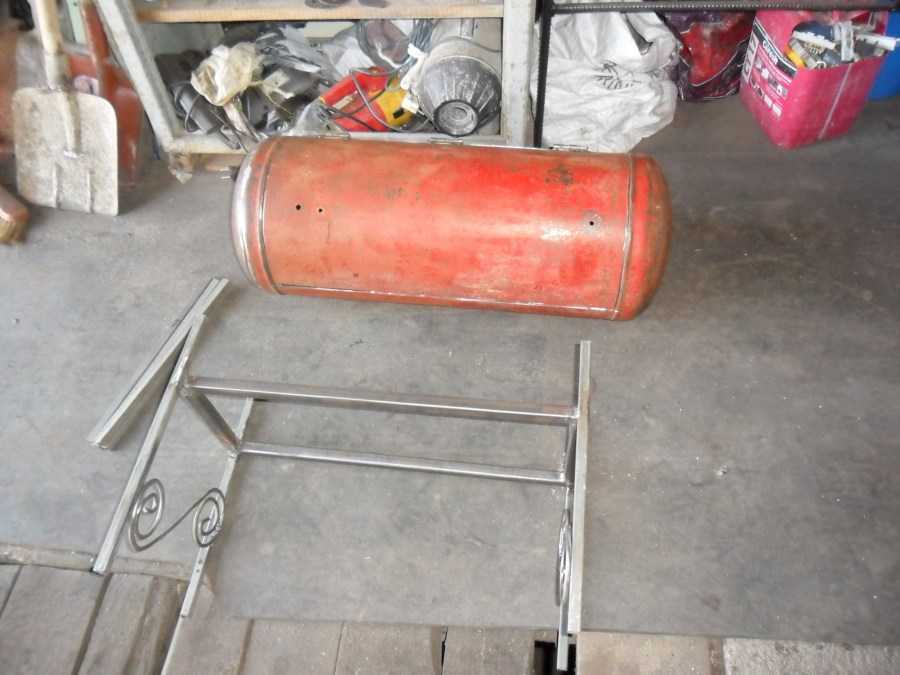

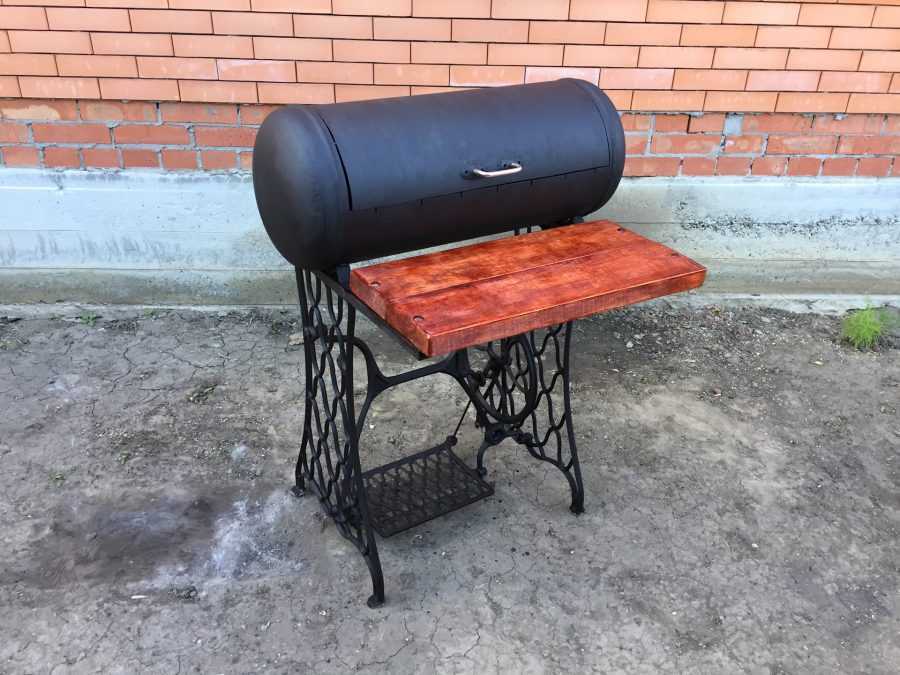

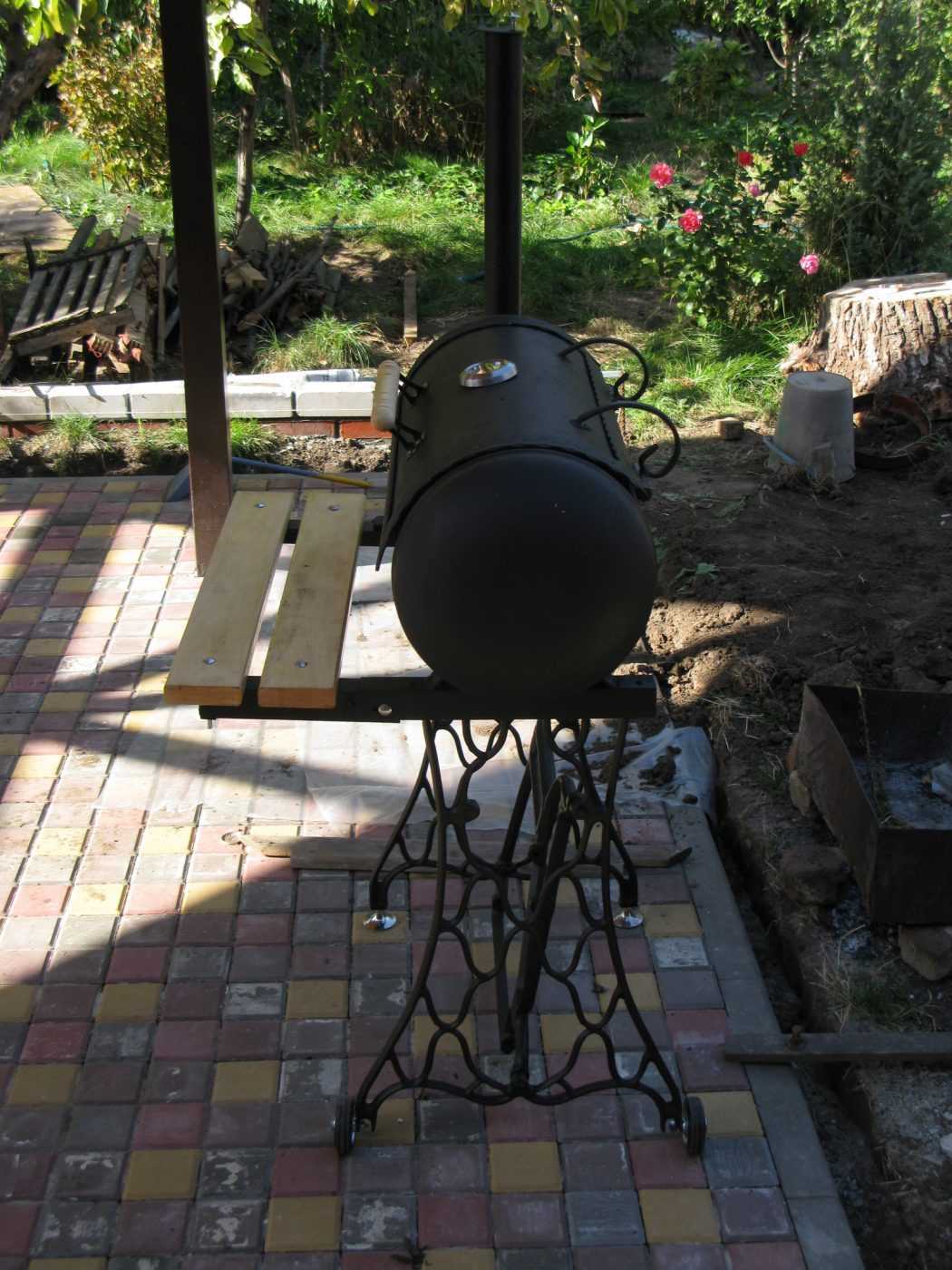

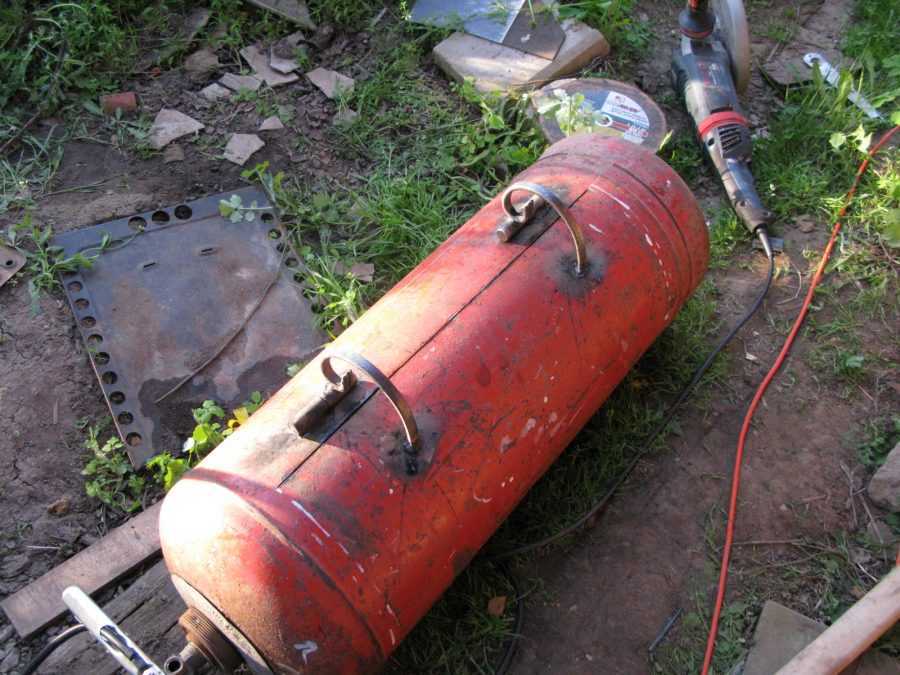

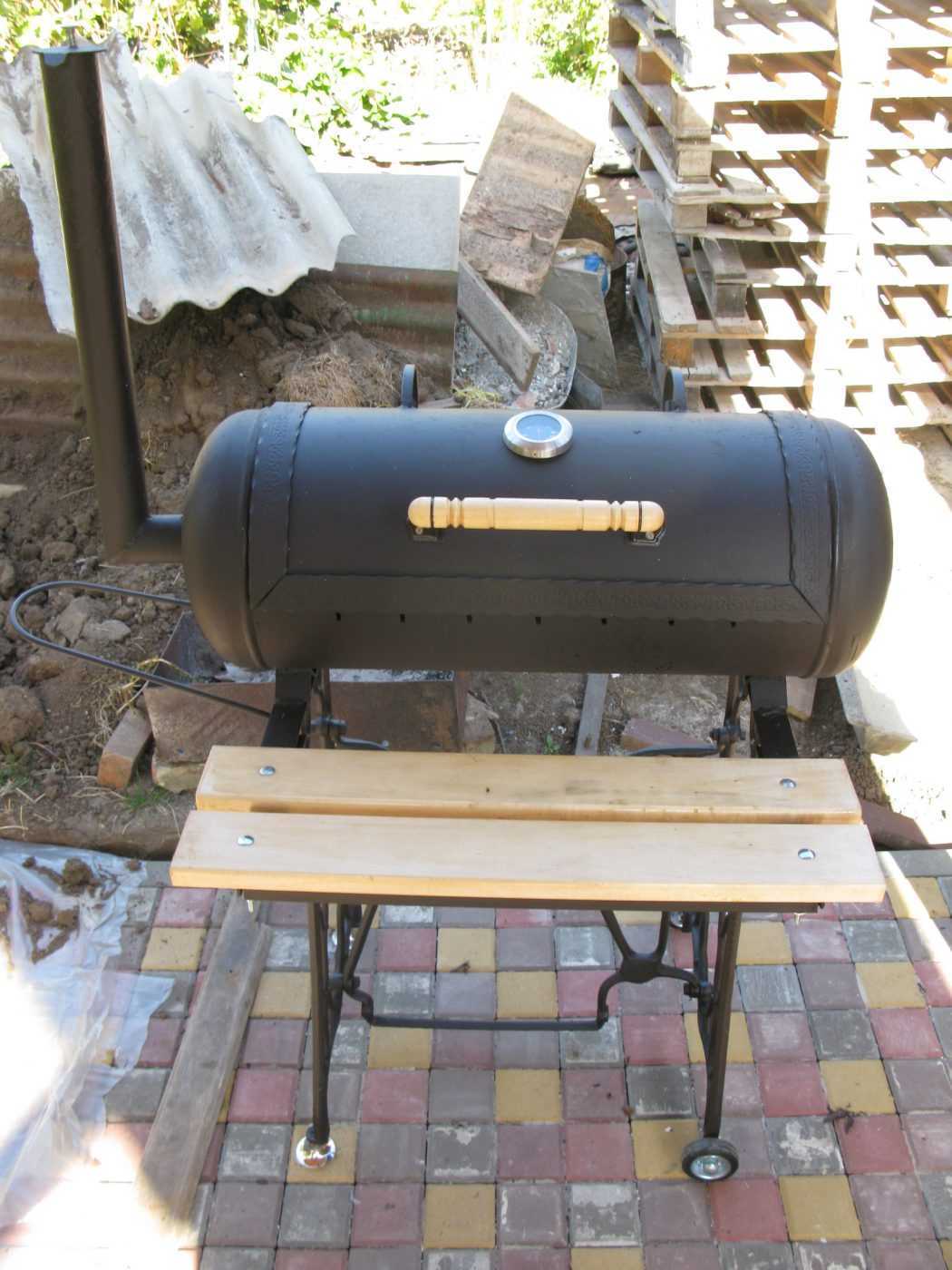

Газовый баллон как материал для мангала

Такую модель можно изготовить очень быстро. Весь процесс работы займет несколько часов. Изделие из баллона предполагает оригинальное оформление. На представленных фото мангала своими руками можно увидеть сооружения в виде подводных лодок, паровозов или различных животных. Очень красиво смотрятся круглые обтекаемые изделия с оформлением в виде кованых элементов.

Мангал из баллона можно дополнить надстройками в виде коптилки или решетки барбекю.

К основным преимуществам такой модели можно отнести не только простоту его изготовления, но и надежность материала. Газовый баллон выполнен из толстого железа, благодаря которому изделие долго не прогорит и никогда не деформируется под воздействием высоких температур.

Следует помнить, что в емкости могут остаться пары газа, поэтому нужно соблюдать осторожность и перед началом работ стравить остатки вещества и, перевернув баллон, удалить конденсат

Далее требуется осторожно срезать вентиль и наполнить внутреннюю полость водой. В таком виде баллон должен простоять не менее суток, во время которых его необходимо периодически встряхивать

Для изготовления мангала такого типа не обязательно создавать чертежи. Достаточно прорисовать на корпусе мелом линии, по которым при помощи болгарки будет вырезан фрагмент, открывающий емкость и превращающий ее в подобие корыта.

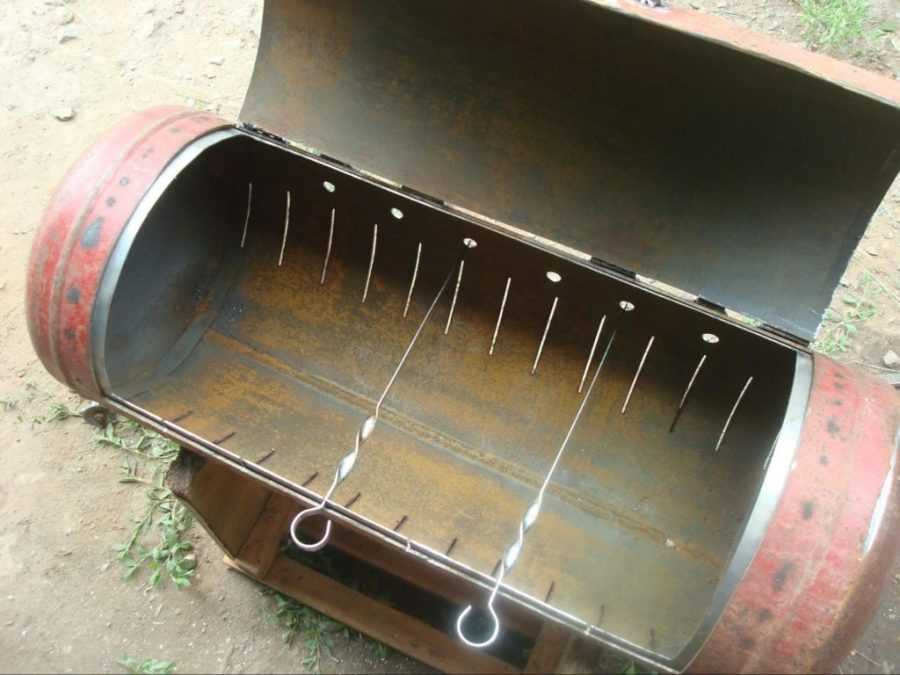

По краям среза нужно будет сделать выемки для установки шампуров. Далее нужно приварить к корпусу ручки и надежные опоры. Из-за большой толщины железа конструкция будет иметь немалый вес, поэтому ножки для изделия должны быть достаточно прочными.

Металлические мангалы более просты в изготовлении и используются чаще. Стационарные изделия из кирпича встречаются реже, они сложны в изготовлении, но способны украсить своим оригинальным дизайном любой дачный участок или двор частного дома.

Самостоятельно изготовить каменное сооружение нелегко без специального опыта, поэтому создание таких сложных печей лучше доверить профессионалам.

Конструктивные особенности

представляет опасность

В отличие от традиционного приспособления, вертикальный мангал работает так, что мясо не пропитывается дымом. Он представляет собой короб, в нем находится сетка с топливом. А продукты горения поднимаются вверх и никак не касаются шампуров с мясом, стоящих по центру вокруг жара. Благодаря незначительному расстоянию от углей мясо можно подрумянивать стороной, обращенной к жару.

Шашлык можно готовить как на углях, так и на дровах. Крепления для шампуров расположены на боковых стенках, а внутри размещены решетки, которые предотвращают контакт мяса с топливом. Прямо над жаровней можно поставить решетку, чтобы готовить не только шашлыки, но и блюда в кастрюле или казане.

Мясо готовится быстро благодаря совместному воздействию на него горячего воздуху и жара, а также равномерно подрумянивается. Жир и сок будут скапливаться внизу, они не горят и не создают копоти и дыма. Шашлык в итоге приобретает характерный аромат, а мангал после использования не нужно будет очищать от нагара.

Материал

При выборе материала нужно учитывать, что металл должен выдерживать воздействие открытого пламени

Также важно обратить внимание на его экологичность

Для изготовления мангала можно использовать:

1. Чугун. Хорошо переносит перепады температуры. При использовании на улице поверхности быстро покрываются ржавчиной. Транспортировка осложняется большой удельной массой.
2. Сталь. Лучшие разновидности — 45, 10Г2, 16ГС. Часто применяется для изготовления различных инструментов.
3. Нержавеющая сталь. Наиболее популярный материал для изготовления мангалов. Выдерживает перепады температуры, длительное воздействие влаги. Весит меньше чугуна.

Неразборный мангал своими руками, инструкция по изготовлению, чертежи, фото

Проще всего выбрать толстостенную (2 мм минимум) бочку или большой пропановый баллон для мангала из металла своими руками. Размеры, фото поясняют процесс сооружения стационарного очага

Важно учесть высоту пода при изготовлении ножек/подставки, добавить в конструкцию трубу сбоку

Схема мангала из бочки со стойками и вертелом

Крой материалов

Бочку (баллон) можно раскроить двумя способами:

вырезать люк для обеспечения доступа к внутреннему пространству топки;

Бочка с люком

полностью отрезать верхнюю часть (1/3 – 1/2 цилиндра).

Бочка и двух половинок

Шарниры понадобятся в любом случае, чтобы закрывать верхнюю часть для быстрого приготовления блюд или во время непогоды. Опираться бочка может на приваренные накрест стойки, обычные ножки из профильной трубы, уголка или специальную раму, внутрь которой укладывается мангал.

Сооружение мангала из бочки

«Под» выкраивается из листа с учетом расстояния от него до шампуров 30 см. Для надежного позиционирования жаровни внутри бочки по торцам цилиндра привариваются два уголка.

Сборка

Чтобы собрать мангал, достаточно прикрутить петли, уложить внутрь нижнего отсека лист жаровни. Боковая труба дымохода необходима для нормального сгорания дров при закрытом люке в ненастье или ветреную погоду. Для исключения самопроизвольного закрытия крышки ветром монтируется защелка.

Крючок для фиксации открытой крышки

Шампуры укладываются в пропилы, изготовленные УШМ. По торцам бочки ниже жаровни просверливаются отверстия для обеспечения тяги. Эксплуатация с закрытым люком возможна и без трубы – для этого достаточно добавить отверстия в верхней части (шахматный порядок, диаметр от 1 см).

Перфорация в боковых стенках

Статья по теме:

Изготовление собственной полевой кухни

Когда перед хозяином стоит задача время от времени баловать своих домочадцев правильным шашлыком и котлеткой, то подойдет классический вариант самодельного изделия с функцией гриля. Он предопределяет строго прямоугольную форму, но с небольшими хитростями.

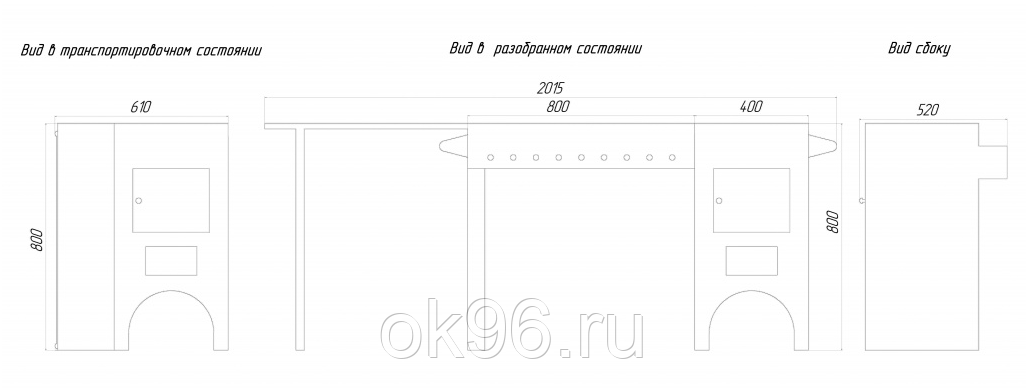

Мангал металлический: чертеж

Один из нюансов — это толщина листа. Гнаться за ней не следует. Железо больше 5 мм забирает в себя много тепла, так необходимое для ударной температуры жара. Менее 2 мм приводит к быстрому перегоранию материала и его деформации. Идеальным будет толщина стенок 3 мм, а дна — 4 мм.

Вначале составляется небольшая схема будущего изделия на бумаге. Мангалы, размеры которых четко не определены, рискуют просто недополучить материала и быть неудобными в использовании. Человеку ростом 180 см эргономичная высота установки будет чуть ниже кухонного стола — 70 см. Размер жаровни 35х80 см достаточен для небольшой компании.

Главной же величиной является глубина топки. Опытным путем выведен ее идеал — 17 см, с таким расчетом, чтобы мясо находилось над углями на расстоянии 12 см.

Их единственным минусом является только необходимость постоянного переворачивания шампуров. Однако процесс приготовление одной партии деликатеса занимает около 10 минут, так что это не проблема.

Подготовительный этап

Когда чертеж выполнен, можно приступать к его переносу на листы металла и подготовке комплектующих деталей. Для этого потребуется:

• 4 железные ножки длиной 55 см из уголка, профиля или трубы;
• 4 трубки большего или меньшего диаметра для вставки в них ножек — по 10 см каждая (если мангал будет разборным);
• две продольные стенки размерами 77х15 см;
• две поперечные стенки 35х15 см;
• лист 35х80 см в качестве дна;
• металлическая сетка 35х50 см, выполняющая роль гриля;
• две перемычки для возможности установки решетки по 77 см;
• цельный профиль, уголок или кованый декор для стяжки корпуса по контуру;
• две ручки для транспортировки.

Сварочные работы и сборка

Если у хозяина нашелся цельный лист металла, то выкройку целесообразней сделать не по отдельности, а полной «разверткой», напоминающей вытянутый красный крест. Таким образом, понадобится только вырезать лишние боковины и болгаркой наметить линию сгиба сторон. Образовавшийся короб обваривают или скрепляют болтами, не нарушая общей его геометрии.

Новичку такая работа принесет первый опыт, а бывалый ее сделает за полчаса. Главное, соблюсти три условия:

1. Внизу продольных стенок (достаточно отступить 3 см) предусматриваются зазоры с целью улучшения тяги. Они высверливаются с шагом в 5 см и начинаются не с края топки, а за 30 см вбок. Таким образом, получится глухое пространство для приготовления углей к следующей партии шашлыка. Отверстия делают диаметром в 12 мм, в идеале использовать ступенчатое сверло.
2. Колосники из чугуна послужат сохранности дна мангала. Размеры такого улучшенного варианта должны будут скорректированы на высоту защиты. Толстостенный металл с перфорацией тоже справится с этой функцией.
3. Важным нюансом является вставка ребер жесткости. Арматура, уголок или цельный профиль пригодится не только для всех стенок короба, но и его днища. Заменить их могут эстетичные кованые элементы. Выразив индивидуальность, не будет сомнения, что хозяин сделал такой мангал из металла своими руками.

Вместо усилителей, прочность всей конструкции может обеспечить ее каркасная сборка. С этой целью сваривается рамка из уголков. Одна их плоскость отрезается под углом 45 градусов, Другая остается перпендикулярной. И уже на готовый каркас крепятся боковины и дно. При этом не должны быть закрыты вентиляционные отверстия.

Не стоит выбрасывать «бабушкино наследство». По такой же технологии можно изготовить подрамник для топки. Если приварить его на станину ножной швейной машинки, а короб уложить сверху, то получится оригинальный мангал «под старину».

Фаски для шампуров делаются на продольных боковинах. Причем с передней стороны прорезают канавку разной длины (до 3 см), а с задней, — треугольник или полукруг.

Далее осталось ко дну или сбоку закрепить кусочки профиля. Их диаметр должен позволять плотно входить съемным ножкам из массивных уголков. Это самый удачный способ для улучшения мобильности и хранения короба. Но можно приварить ножки, армировать их для устойчивости и сделать поддон для принадлежностей.

Покраска не является важным этапом в создании мангала, особенно если его правильно хранить, оберегая от осадков. Но когда внешний вид играет роль, то обрабатывают только наружные стороны. Для этого изделие зачищается, обезжиривается и окрашивается специальными жаростойкими покрытиями.

Как сделать неразборную модель мангала своими руками из металла: чертежи, фото

Не так сложно создать устройства стационарных красивых мангалов из металла. Чтобы изготовить простую жаровню в форме прямоугольника нужно подготовить:

• арматуру и уголки стоек;
• пластину из стали;
• дрель;
• болгарку с подходящим камнем;
• электро- и газосварочный аппарат.

Вариант самодельной конструкции

Перед работой нужно подготовить чертеж. В нем отмечаются все размеры запланированной конструкции, расположение выемок для шампуров и расстояния между перфорационными прорезями.

Постоянной величиной считается высота бортика мангала, которая варьируется в пределах 13-15 см. Если расстояние будет меньше указанного значения, то мясо будет жечься на огнях, а если будет больше, то потребуется много топливного сырья.

Мангалы неразборного типа бывают разных форм и дизайна

Остальные размеры подбираются из индивидуальных предпочтений:

• ширина должна соответствовать размерам шампуров и быть на  8-10 см  меньше;
• длина зависит от количества шашлыка, которое будет жариться одновременно. Расстояние между шампурами должно быть 7-9 см. Под шампуры делаются специальные выемки по длинной стороне;
•  при выборе размеров мангала для шашлыка из металла нужно продумать высоту ножек, которая зависит от индивидуальных предпочтений. У переносных устройств они небольшие. Высокие ножки бывают у сварных конструкций;
• Толщина материала зависит от типа конструкции. У стационарного устройства она может быть 3 мм и больше. А для переносного изделия лучше выбирать материал толщиной около 2 мм.

В некоторых моделях на дно кладется вторая пластина с продольными отверстиями в виде колосников. Это защищает металл на дне от выгорания.

На схеме представлен чертеж простой модели

Пошаговая инструкция и особенности чертежей мангалов из металла с размерами

Сооружаются оригинальные устройства мангалов своими руками из металла. Для этого понадобятся размеры с крышей и подробные фото определенных моделей. Разборная модель включает четыре ножки, стенки с перфорацией и днище. Перед установкой стоит подготовить стальной лист, сварочный агрегат, болгарку, дрель, крепежные элементы и уголки.

Перед выполнением монтажа стоит разработать чертеж, либо найти его в интернете

Стандартная сборка конструкции состоит из отдельных этапов:

Мангал производится из бочки или газового баллона. Кроме емкости, потребуется болгарка, дрель, уголки из металла и аппарат для сварки. Сначала делается разметка и вырезается верхняя область бочки. Торцевые участки остаются на месте. Из верхней части делается крышка. Ножки производятся из уголков. Они привариваются к торцам бочки.

Из бочки делается удобное и функциональное изделие

Из уголков делаются опоры для шампуров. Они привариваются к внутренней части изделия. К крышке следует приварить ручки.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

• лопата;
• корыто или бетономешалка;
• ведра для раствора;
• мастерок;
• уровень, отвес;
• дисковая пила.
• шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

• материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
• арматурная сетка;
• лист железа;
• металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов.Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.

Вам также будет интересно:

Мангал под крышей

Мангалы из металла с крышей своими руками иллюстрирует рисунке. Навес нужен для защиты жаровни во время приготовления пищи и повара, обслуживающего его, при осадках. Стационарные устройства, как правило, содержат этот нужный элемент конструкции.

Для кровли чаще всего используется профнастил. Этот материал имеет малый вес и высокую огнеупорность. Для стоек можно использовать трубы или уголок.

Крыша поднимается на высоту, достаточную для свободного размещения человека. Высота выбирается в диапазоне 185-200 см. Форма и размеры навеса не должны нарушать устойчивость конструкции. Стандартные габариты крыши: длина — 100-130 см, ширина – 40-70 см. По форме она может быть одно- или двухскатной, а также арочного типа.

Кованые мангалы, как функциональный элемент декора

Украсить двор и подчеркнуть элегантность стиля поможет установка кованого мангала. Такое изделие будет не просто частью декора

Мангалы, кованные из стали, будут привлекать к себе внимание ваших гостей. Все потому что каждый из них – это произведение искусства. Они могут быть разнообразной формы и конструкции

Фантазии кузнецов выдают мангалы, стилизованные под деревья, кареты, корабли и даже животных

Они могут быть разнообразной формы и конструкции. Фантазии кузнецов выдают мангалы, стилизованные под деревья, кареты, корабли и даже животных.

Кованый мангал

Самому создать изделие такого рода очень сложно. Для этого придется оборудовать мини-кузницу. Обзавестись горном, наковальней и другими кузнечными инструментами. Далее, умелые руки и полет фантазии смогут помочь вам изготовить настоящий шедевр и гордость всей семьи. Фото разнообразия таких изделий это еще раз подчеркивает.

Зачастую кованые мангалы заказывают по собственным задумкам в кузнечных мастерских. Для начала оговаривают размеры и материал ковки. Затем вместе с мастером делают зарисовки изделия на бумаге и приступают к работе. Следует учесть, что готовый мангал – довольно внушительная конструкция. И использоваться он может также как стационарная печь или камин.

Кованый мангал с дополнительными полочками

Обустраивая беседку для проведения летних застолий, каждый хозяин старается сделать ее наиболее комфортной и уютной для гостей. Кованый мангал украсит любой дачный павильончик и привнесет в него нотки стиля и гармонии.

Мангал из кирпича своими руками

Всем известно, что кирпич долго сохраняет тепло и потому на таком мангале чудесно получается приготовить как шашлык, мясо на решетке, так и плов, уху. Выбор блюд ограничивается только вашей поварской фантазией.

Если на участке достаточно свободного пространства, кирпичный мангал желательно совместить с беседкой или местом под обеденную зону. Постройка занимает приличную территорию, имеет фундамент и ее нельзя убрать или передвинуть, поэтому к выбору места подходите основательно.

Фундамент заливают ленточной, углубляясь в землю на полметра. Материал, который подходит идеально – натуральный камень и печной кирпич. Кладка камина требует знаний и навыков, поэтому доверьте этот процесс специалисту, если не уверены в своих силах.

Воплощайте свои идеи в жизнь смело. В продаже имеется, все нужные для изготовления мангала, материалы – сталь, чугун, кирпич и камень. Следуя строительным нормам и выбрав место, с соблюдением техники пожарной безопасности, вы организуете оазис на своем участке, где сможете полноценно отдохнуть, зарядится энергией, в кругу друзей и родных. Удачи Вам!

Стационарный мангал

Может быть представлен, как традиционной моделью, так и комбинированными вариантами:

• Мангал-печь, изготовленная своими руками.
• Мангал-барбекю.
• Мангал с гриль-установкой.

Для строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.
