Мансардная крыша своими руками пошагово + видео

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат — пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется — ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них — это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом — вершины треугольников, соединительными балками — в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой — горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник — жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой — это предотвратит ее провисание.

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов — 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, — это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами — шурупы и «глухари» — гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Монтаж обрешетки и кровли

Следующим этапом строительства мансарды своими руками будет монтаж финишного кровельного покрытия. Первым делом на лаги перекрытия набивают гидроизоляционную мембрану. Она не должна пропускать воду к утеплителю, но через нее должен выходить пар. Поверх гидроизоляции вдоль лаг набиваются рейки. Затем поперек лаг крепится несущая обрешетка. Это может быть доска произвольной ширины и толщиной 15 — 20 мм. Благодаря наличию этих разнонаправленных слоев и обеспечивается вентиляция обратной стороны кровельного покрытия.

Данная схема подходит для жестких кровельных материалов: шифера, металлочерепицы, фальцевой кровли, профнастила. Для гибкой кровли нужна сплошная твердая подложка. Для этого используют плиты osb или листы фанеры, поверх делается экран, а сверху наплавляются элементы мягкой кровли.

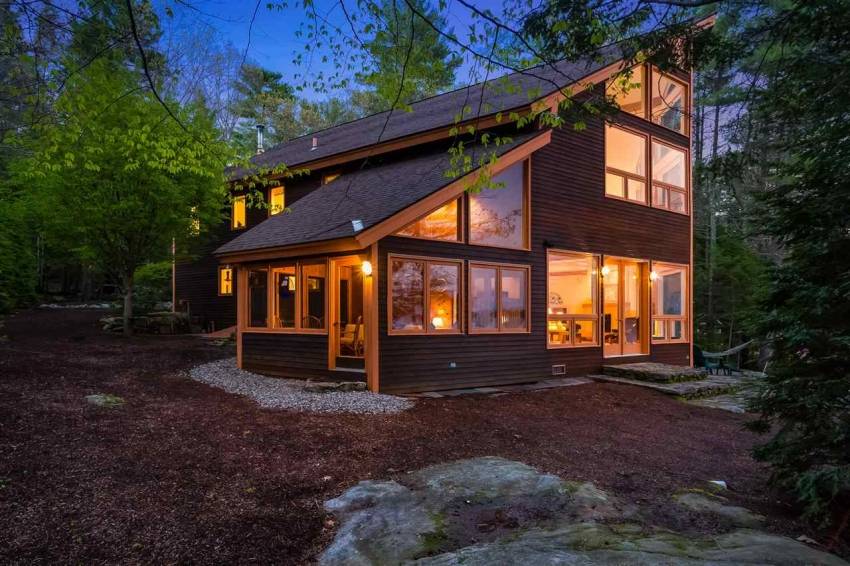

Односкатная мансардная крыша. Фото удачных проэктов

Наиболее простым, надежным и дешевым вариантом является односкатная крыша мансардного типа. В результате получается нестандартно оформленное здание. Такой тип крыш применяется для промышленных и хозяйственных зданий. Также, часто используется для одноэтажных маленьких частных домов. Здесь могут использоваться все кровельные материалы.

Конструкция предполагает создание в высокой части мансардной крыши окна. В этой конструкции отсутствует конек, что упрощает ее монтаж. Мауэрлат закрепляется на стенах с разными уровнями, за счет чего и образуется скос. На него опираются балки.

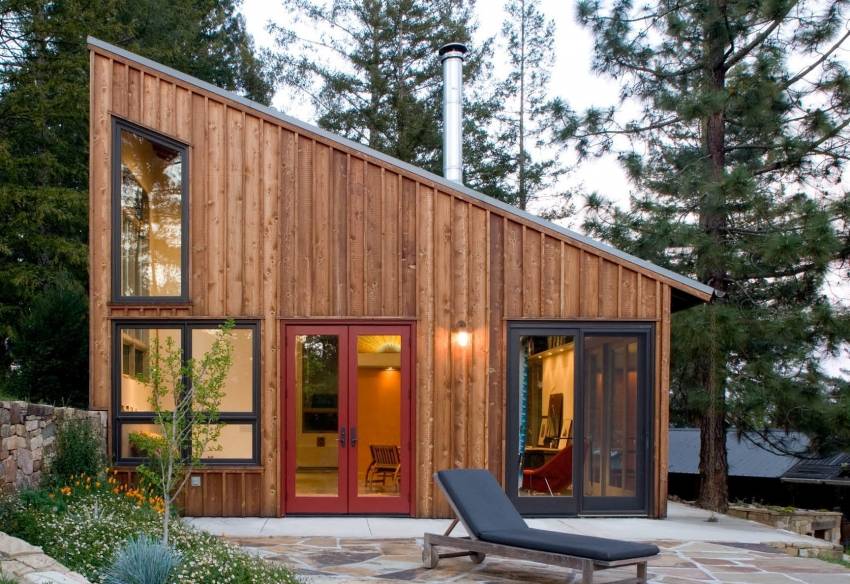

Пример удачного проекта односкатной мансардной крыши

Угол ската должен находиться в пределах 35-45 град. Чем меньше будет уклон, тем больше снега будет скапливаться на поверхности крыши, что потребует создания дополнительных опор и усиления несущих балок. К тому же это значительно уменьшит мансардное помещение. Конструкция способна противостоять сильным ветрам при правильной ориентации ската кровли, что необходимо для повышения устойчивости конструкции.

Полезный совет! Если между противолежащими несущими стенами расстояние не более 4,5 м, можно не монтировать подпирающие элементы, а просто уложить на стены длинные деревянные брусья. Это дополнительно снижает затраты на возведение крыши.

Данный тип кровли предполагает использование простых элементов для создания вентиляции подкровельных пространств. Достаточно зашить перфорированным софитом два свеса, или смонтировать вентиляционную решетку.

Односкатная крыша является более устойчивой к атмосферным явлениям, но при строительстве стоит учитывать направление ветров в данном регионе

Однако не стоит выбирать односкатную крышу для нешироких зданий, где нецелесообразно устраивать мансардный этаж таким образом.

Виды мансардных крыш

• Односкатная крыша. Несущие стены служат креплением для наклонной плоскости. Это, пожалуй, самая простая вариация. Она не требует каких-либо особенных специфик для ее исполнения. Ее привилегией являются минимальные расходы, которые не требуют больших капиталовложений.
• Двускатная крыша. В данном варианте, кровля обеспечена двумя скатами, расходящимися в противоположные стороны.
• Вальмовая крыша или наполовину вальмовая (полувальмовая). В таком случае, присутствует четыре ската. В данном случае вам открывается возможность наиболее максимально использовать образовавшееся пространство мансарды.
• Ломанная крыша. Это модификация крыши в два ската. Такое видоизменение конструкции считается одним из наиболее удачных и практичных. Особенно широко его используют для небольших и маленьких домов. Его незаменимая привилегия – создание предельно большого и просторного размера внутренних комнат. Для такого типа кровли обязательно требуются дополнительные денежные расходы, поскольку здесь монтаж будет более сложный и замысловатый.
• Крыши, в форме конусов, куполов, пирамид. Это наиболее дорогой и сложный вид. Его широко употребляют для тех домов, которые выделяются своей непростой проектировкой и конфигурацией.

Виды мансардных крыш

Типы мансард можно разделить на две категории:

1. Одноуровневые – они сочетаются с двускатной и ломаной крышей. Кроме того, они могут иметь выносные модильоны.
2. Двухуровневые – возникают, вследствие сочетания различных по типу опор.

Основное задание – четко и без каких угодно отклонений, рассчитать все возможные нагрузки при постройке и, естественно, далее при пользовании.

ВНИМАНИЕ!
Для того, чтобы вы смогли определиться, нужна ли вам мансардная крыша, очень важно ознакомиться со всеми ее достоинствами. Такое незаурядное построение насчитывает целый ряд преимуществ и плюсов, которые делают его таким широко распространенным.

Достоинства:

Достоинства:

• Значительно приумножают площадь помещения, которую можно использовать с большой пользой.
• Эта удивительная конструкция позволит вам сэкономить немало территории, тем самым уменьшая общую площадь застройки.
• Это всегда возможность расширить дом. Мансарду вполне реально достроить, в уже существующий дом.
• Быстрота всех процессов построения. Вам не придется ждать несколько лет, пока выстоит фундамент, как в случае, если вы хотите построить хороший доброкачественный дом, который будет служить вам, вашим детям и внукам.
• Доступная стоимость. Вы волне можете себе позволить такую роскошь, если захотите. Данная конструкция не будет стоять сумасшедших денег.
• Удивительный, привлекательный и нестандартный внешний вид. Такая постройка прекрасно дополнит ваш дом и сделает его еще богаче и привлекательнее.

Конечно же, как и все, что нас окружает, имея достоинства, к сожалению, имеются и недостатки

Их важно учесть

Недостатки:

• Потолки скошенных форм. Это устройство не всегда всем подходит и нравится. Они создают некое своеобразие пространства, которое не во всех случаях удобно для жильцов.
• Дорогостоящие окна для мансард. Увы, но такие окна стоят в разы больше обычных.
• Отсутствие чердачной комнаты. Имея дополнительные симпатичные комнаты для себя, своей семьи и гостей, вы можете позабыть о чердачной комнате, куда можно складывать тоннами всевозможные вещи.
• Первосортная теплоизоляция. Без нее никак не обойтись, если ваш дом имеет мансардную крышу.
• Высококачественная гидроизоляция. Она нужна для поддержания подходящего уровня влажности во всем помещении.

Рассматривая предложение мансардной крыши, обязательно обратите внимание на все позитивные и негативные его стороны. Виды мансардных крыш частных домов: фото вариантов ниже

Виды мансардных крыш частных домов: фото вариантов ниже.

Двускатная крыша мансардного типа варианты

Четырехскатные мансардные крыши частных домов

Односкатная мансардная крыша

Из чего состоит конструкция мансардной кровли?

Мансардная крыша в разрезе представляет «пирог», состоящий из нескольких слоев.

Слои мансардной кровли

Слои мансардной кровли

1. Финишное покрытие. На современном рынке доступно множество материалов с самыми разнообразными характеристикам. Наибольшей популярностью традиционно пользуется черепица. Из бюджетных вариантов можно порекомендовать ондулин и шифер.

   Крыша из металлочерепицы

2. Подкровельная пленка. Этот материал обеспечивает надежную защиту теплоизоляционного слоя от неблагоприятных воздействий.Ввиду того что при устройстве мансардной кровли могут использоваться разные материалы, подходящую подкровельную пленку тоже необходимо подбирать в индивидуальном порядке.
3. Гидроизоляционный слой. В качестве влагоизоляции чаще всего используется обыкновенная полиэтиленовая пленка.
4. Обрешетка и система стропил. Это каркас мансардной кровли. Чаще всего стропила и обрешетка изготавливаются из деревянных брусков. Стропила способствуют равномерному распределению нагрузок, поступающих от кровли на стены строения.

5. Теплоизоляция. Без качественного утепления на чердаке будет попросту невозможно комфортно жить в холодное время года. В продаже доступен большой выбор разнообразных утеплителей. Самым популярным теплоизолятором является минеральная вата.Это недорогой материал с отличными эксплуатационными характеристиками.

   Минвата

6. Пароизоляционный слой. Пароизоляция будет предотвращать образование конденсата, что обеспечит дополнительную защиту основных элементов системы и поспособствует увеличению срока службы кровли в целом.

Разработка проекта

Начинать разработку проекта следует с определения того, какой тип работ предстоит. Если речь идет о строительстве дома, то разобраться, как сделать мансардную крышу, нужно заранее. Проект должен быть общим – на дом и кровлю.

Если речь идет о замене кровельного материала и переобустройстве всей крыши, то, опять же, начинать лучше с проверки показателей фундамента. Повышенные требования к его прочности обусловлены наличием заломов, которые и создают высокую нагрузку. Рассчитать мансардную крышу дома можно с помощью услуг специальных компаний или самостоятельно.

Разработка проекта должны проходить с особой точностью, иначе со временем крыша «завалится» или, что еще хуже, будет поврежден фундамент.

СНиП «Нагрузки и воздействия» – документ, который официально регламентирует утвержденные нормы по возведению крыши, помогает рассчитать площадь мансардной крыши. Есть ряд компьютерных программных продуктов, которые с высокой точностью позволяют добиться правильные результаты расчетов размеров, углов и высоты разных точек изломов. Как сделать мансардную крышу дома без точных компьютерных расчетов, мы рассматривать не будем, поскольку любая погрешность может создать опасность.

При расчете показателей для составления проекта учитывают размеры дома. Особенно важную роль играет высота «потолков» – она должна составлять минимум 220 см. Делаем мансардную крышу своими руками с учетом этого базисного показателя.

Боковые нижние стропила будут размещаться под наклоном 60 градусов. Что касается верхних, здесь больше простора для размышлений – мансардная крыша своими руками может выглядеть по-разному. Можно сделать наклон больше или меньше – смотря какой результат хочет увидеть владелец.

Виды кровельных материалов и их монтаж

Рынок предлагает большой выбор кровельных материалов на любой вкус. У каждого из них есть свои достоинства и недостатки. Любой строитель в первую очередь смотрит на стоимость кровли, потом на его качества и срок эксплуатации.

Вот вам на выбор ряд кровельный материалов:

• Металлочерепица;
• Профнастил;
• Шифер;
• Мягкая кровля;
• Черепица.

Этот список можно продолжить, выбор в любом случае останется за вами.

Для установки любой из этих кровель, требуется собственная конструкция стропил. В первую очередь из-за веса. Так, например шифер или цементная черепица весьма тяжелые, поэтому требуют дополнительного укрепления основы.

Металлочерепица легкий материал, но подвержена коррозии со временем, поэтому в местности, где идут частые осадки это не лучший выбор.

Кровельный материал

Основные правила по технологии монтажа четырехскатной крыши

При сборке вальмовой крыши используют несколько видов стропил – диагональные (накосные), промежуточные (угловые и центровые): рисунок.

При этом брус под диагональные стропила подбирается равный по длине, соответственно свесу крыши. Если она сооружается в местности с частыми сильными ветрами, то их длину можно увеличить до 1м. А между кровельными свесами интервал должен составлять не менее 50-60см.

Важно с особым тщанием производить стыковку центральных стропил с торцевой стороны, конькового бруса и накосных (диагональных) стропил. Только после монтажа диагональных стропил можно переходить к остальным деталям конструкции

Четырехскатная вальмовая крыша стропильной системы предполагает название для каждой балки и бруса, в зависимости от их местоположении в конструкции: Это лежень, прогоны и подкосы, ригели и нарожники, накосные элементы и пр. Схема стропильной системы вальмовой крыши:

По способу монтажа стропильные элементы делятся на навесные и наслонные.

Каркас крепится на внешние или внутренние стеновые проемы. Наиболее экономичен наслонный тип стропильной системы вальмовой крыши, но он не всегда возможен. Предназначение основных элементов:

1. Лежень – опора всех стоек, и его ставят на основание перекрытия или внутреннюю сторону стенки периметра, и вся конструкция крыши ложится на нижние опоры.

В них врезаться не стоит, чтобы не утратить прочность вальмовой конструкции. Лежень также закрепляется с подгоном древесных подкладок в горизонтальной плоскости конструкции перекрытий, что упрощает монтаж всех опор и прогонов. Однако можно обойтись и без лежня – при монтаже стропильной системы без подкосов, монтируя понизу обвязки  стоек – рисунок:

2. Стойки и подкосы используются для уменьшения линейных размеров стропильной системы, соединяя почти без помощи распорок. Под конёк выводятся все части каркаса, и все элементы как бы поддерживают друг друга, но иногда уместны распорки и ригели.

3. Накосные или диагональные элементы крепятся у вальмового каркаса от нижней опоры стропильной конструкции или в балку, являющуюся ее продолжение. Противоположный конец накосных стропил крепится на другие основания, туда же опираются и нарожники.

4. Нарожники – боковые элементы, примыкающие к стропилам, образующим скос трапециевидной поверхности кровли, и они есть только у вальмовой конструкции. Это укороченные брусья, которые фиксируются непосредственно к накосным стропилам, а второй конец монтируется к нижней опоре.

5. Прогоном называют балку, расположенную относительно нижних опор параллельно, которая придает дополнительной прочности всей стропильной конструкции. Эту балку ставят под  дополнительную опору.

Между нижней опорой и прогонами целесообразно оставлять интервал не более 4,5м. Потребность в прогонах в схеме каркаса подиктована особенностями вальмовой крыши. Они позволяют надежно закрепить прогон на смежную балку.

6. Для дополнительного усиления стропильной конструкции монтируются шпренгели, с учетом интервала пролета.

7. Накосные стропила хорошо подходят для поддержки конструкции при усилении  нагрузки. Они располагаются через стойки по диагонали, смыкаясь через шпренгель.

От грамотного расчета интервала между бревнами и брусом в устройстве стропильной системы вальмовой крыши зависит:

• удобство монтажа;безопасность и надежность всей конструкции;эффективное утепление и гидроизоляция кровли;долговечность каркаса крыши.

Грамотная разметка предполагает учет размеров всех элементов стропильной системы и расстояние между ними. Разметку производят максимально точно, отмечая точки фиксации стропил к балкам каркаса. Ключевые точки отмечаются и сверху, и на нижней  обвязке строения – по мауэрлатам, и по брусу конька, где будут укладываться основные стропила.

Дополнительные опорные конструкции дают возможность увеличить участок пролета с помощью стропил наслонного типа, что актуально при монтаже крыш с уклоном до 35-40°. Брус сечением около 50мм используют для стропильной системы, и он способен выдержать нагрузку от всех элементов вальмовой стропильной системы крыши, а также существенные климатические нагрузки.

Процесс пошагового сооружения предлагаем ознакомиться в качестве мастер-класса – вальмовая крыш стропильная система: видео, находящееся в конце статьи.

Формы крыш

В этом разделе мы рассмотрим основные типы. К наиболее простым типам можно отнести односкатную или двухскатную.

Более сложным вариантом является использование ломаного типа. При использовании такой её разновидности внутреннее пространство, которое можно использовать для мансардного помещения, существенно увеличивается. Такой вариант является разновидностью двускатной крыши.

Более сложными вариантами являются те, которые выполнены в виде купола, пирамиды или конуса.

Существует ещё четырёхскатная, которая ещё называется вальмовой. Фактически здесь речь идёт о двухскатной крыше, дополненной ещё двумя скатами, которые расположены спереди и сзади.

Также нельзя не упомянуть о многощипцовых крышах. Здесь подразумевается сочетание двух или нескольких двускатных, которые расположены перпендикулярно друг другу.

На следующем рисунке наглядно продемонстрированы некоторые их типы.

Как мы здесь можем увидеть, одни конструкции дают возможность для более простого проектирования мансарды, чем другие.

Проектирование

Рассмотрим виды стропильных систем для мансардных помещений. Здесь мы расскажем об основных типах таких помещений в зависимости от их строения.

Односкатная

Здесь речь идёт о плоской наклонной поверхности. Однако, наклон в этом случае обычно бывает относительно небольшим. Проектировать такую мансарду гораздо легче, чем для других типов, но и полезного пространства в таком помещении будет относительно немного.

Двухскатная

Такого рода решений существует немало. Расскажем о некоторых из них. Это также один из самых простых вариантов. Выглядит он следующим образом.

Как мы здесь видим, при проектировании мансарды целостность крыши ничем не нарушена. Это позволяет снизить цену обустройства такого помещения.

Но оборотная сторона такого варианта состоит в том, что величина самой мансарды в данном случае является минимальной по сравнения с другими архитектурно-проектными решениями.

Ломаная двухскатная

Рассмотрим похожий вариант. Однако отметим, что он позволяет увеличить величину мансарды. Он рассчитан на другую разновидность устройства крыш.

Его основной недостаток тот же, что и в предыдущем случае. Здесь для помещения отводится очень мало места. Что, однако, окупается простотой проектирования такого рода мансард.

Мансардная с выносными консолями

Здесь мы рассмотрим более сложную геометрию.

Мы видим, что проектирование такого типа мансарды представляет определённые сложности. При этом помещение имеет гораздо больший объём, чем в предыдущих случаях. Имеется вертикальная внешняя стена, что даёт возможность сделать в мансарде качественные окна.

Важный аспект такого решения состоит в том, что здесь есть возможность выдвинуть вертикальную стену мансарды за пределы фасада дома. Это даёт хорошую возможность для увеличения площади помещения. Отметим, что здесь речь идёт об одноуровневой мансарде.

Двухуровневая мансарда

Здесь мы говорим о значительно более сложном варианте. Двухуровневое помещение с несколькими комнатами также может быть одним из вариантов мансарды.

Однако проектирование такой мансарды представляет собой непростую задачу, хотя и может предоставить дополнительную гибкость и эффективность при использовании доступного пространства.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

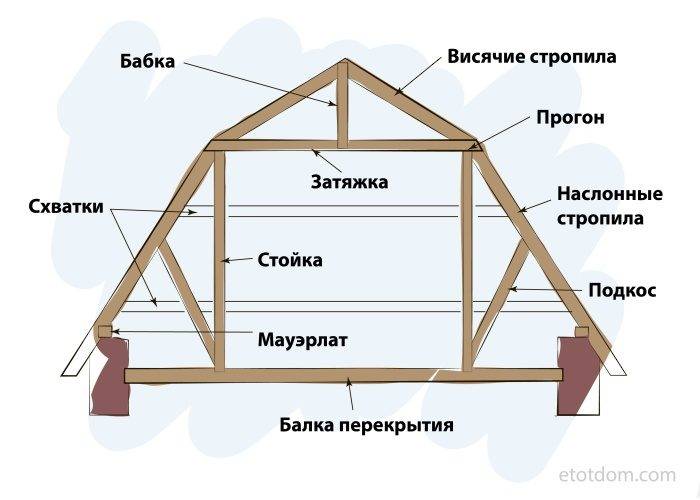

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

• Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.

• Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

• Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Элементы конструкции мансардной крыши

Стропильная система под мансардную крышу состоит из таких конструктивных элементов:

• мауэрлата;
• стропильных ног или стоек из балок;
• вертикальных стоек;
• прогонов;
• конькового бруса;
• обрешетки;
• дополнительных балок, регелей и прогонов.

Основой всей конструкции кровли является мауэрлат, который состоит из деревянных брусов квадратного сечения, крепящихся к внешним стенам здания. К этим доскам крепятся остальные элементы каркаса мансардной крыши. Главным предназначением мауэрлата является восприятие и равномерное распределение всей нагрузки от общей системы кровли на несущие стены здания.

Стропильные ноги или стойки из балок образовывают каркас кровельной конструкции. Для данных элементов следует подбирать доски, которые способны выдержать нагрузку кровельного пирога совместно с наружным покрытием. Для поддержания стоек из балок или стропильных ног используются прогоны, устанавливаемые под углом. Вертикальные стойки удерживают центральную часть стропильных брусьев, предохраняя их от изгиба. Они также создают поддержку для конькового бруса.

Схема устройства конька мансардной крыши

Для обеспечения жесткости будущей кровельной конструкции на длинных стропильных системах монтируется коньковый брус. Обрешетка представляет собой дополнительную деревянную конструкцию, что крепится к стропильной системе, и является основанием для будущей кровли.

Как рассчитать размеры ломаной крыши?

Чтобы правильно рассчитать будущие цифры крытой чердачной конструкции, необходимо хорошее знание геометрии.

Ведь необходимо подсчитать правильные углы всех частей конструкции:

• Коньковые скаты;
• Боковые скаты;
• Необходимое число стропил;
• Правильное сечение на стропилах;
• Объем обрешетки;
• Если нужно применение иных материалов помимо дерева, то и их общее число.

Есть специальная инструкция по расчетам и проектированию мансарды в жилом здании.

ВНИМАНИЕ!
В помощь строителям новичкам есть специальные онлайн калькуляторы, которые помогут вам рассчитать все необходимые данные. Главное это правильно заполнить информацию.. После проведения расчетов у вас должны получится следующие значения:

После проведения расчетов у вас должны получится следующие значения:

• Наклонный угол боковых стропил: крутого ската и наслонных брусьев. Если вы пользовались специальной программой, то она укажет, подойдет ли угол для кровельного материала, который вы выбрали.
• Наклонный угол стопил конька: верхний, пологий коньковый скат и висячие стропилы.
• Итоговая площадь кровельной поверхности, учитывая длину свеса. А еще общее число кровельного и подкровельного материала нужного для установки.
• Требуемое количество рубероида, рулонами шириной 1 метр и длиной по 15 метров, также учитывайте нахлест.
• Какова будет площадь мансарды, не учитывая помещение боковых скатов.
• Длина стропила бокового ската, наслонных стропил.
• Длина коньковых и висячих стропил.
• Сечение стропил с учтенными параметрами и нагрузками. Сюда включаются: климат, погодные условия и прочие факторы.
• Итоговое число и объем стропил рассчитывается из будущего шага, располагаемого на всю систему стропил.
• Итоговое число рядов обрешетки.
• Расстояние между досками обрешеток, оно обязательно должно быть оптимальным, чтобы не использовать обрезанный древесный материал.
• Нужное число и объем досок, которые понадобятся для обустройства обрешетки по всей площади кровли.

Поэтапный расчет размеров

Что потребуется для работы?

Материалы для постройки крыши

Конструкция крыши дома с мансардой включает опорные брусья-мауэрлаты на несущих стенах, стропила, опирающиеся на стойки, обрешетку с кровлей, а также внутреннюю отделку с теплоизоляционным слоем. Для сборки всей этой системы нам необходимы строительные материалы.

Базовый перечень материалов для мансардной кровли:

Инструменты, приспособления и оснащение мастера

При постройке мансардной кровли своими руками наш главный инструмент — это толковый помощник. Работать придется с длинными и тяжелыми деталями, да еще и на высоте, так что в одиночку будет очень неудобно. Потому вторая пара рук определенно не повредит.

Основной набор инструментов для работы

Но и без обязательного набора инструментов не обойтись. Будут нужны:

1. Пилы по дереву (одна для работы с большими деталями, другая — для подгонки по месту).
2. Дрель со сверлами разного диаметра.
3. Шуруповерт (по одному на мастера).
4. Уровни (лазерный и водяной).
5. Рулетки и отвесы.
6. Плотницкий топор (очень удобно вырубать пазы в месте крепления стропильных ног к мауэрлату и на других деталях).
7. Кисти или распылители для гидроизоляционных работ и антисептирования.

Необходимое оснащение:

При перемещении по кровле используем специальные трапы

1. Лестницы для подъема и спуска.
2. Подмости и леса для работ вдоль карнизов.
3. Навесные трапы с коньковым креплением для перемещения по скатам кровли.
4. Страховочные системы для защиты от падения.
5. Легкие стремянки, которые мы будем использовать при выполнении работ внутри мансарды.

Все работы выполняем только со страховкой — как на этом фото

Что касается снаряжения мастеров, то необходимый минимум — удобная обувь, перчатки и прочный комбинезон, плюс очки и респиратор при выполнении «пыльных» операций.
