Крыша мансардного типа

Сложности и особенности обустройства мансардной кровли

При проектировании и строительстве мансардной кровли следует учитывать ряд особенностей конструкции, исходя из которых формируется ряд правил работы. Например, мауэрлат должен быть закреплен очень надежно анкерными болтами. Именно он будет испытывать максимальную нагрузку, а значит, и держать на себе всю кровлю. Анкеры дополнительно рекомендуется замуровать цементной смесью, если основные стены дома выполнены из камня, кирпича и других подобных материалов.

Стропильная система мансардной крыши

Также важно помнить о правильной конструкции и слоях кровли. Например, мансардные крыши нельзя закрывать металлическими кровельными материалами

Они сильно нагреваются и на верхнем этаже летом будет слишком жарко, ни о каком комфорте проживания речи быть просто не может. В качестве гидроизоляционного материала не советуют использовать рубероид – при нагреве он начинает специфически пахнуть. Покрыть мансардную крышу лучше всего шифером или мягкой черепицей. Для теплоизоляции обычно рекомендуют приобретать минеральную вату, которая прокладывается гидроизоляционной пленкой с двух сторон.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев

Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

  • Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
  • Сразу настилается черновой потолок, или временный настил для безопасной работы.
  • Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
  • Поверх прогонов укладываются затяжки.
  • Монтируются нижние стропила.
  • Временные раскосы меняются на постоянные ветровые связи в продольном положении.
  • Устанавливаются верхние стропила.
  • Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
  • Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
  • На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
  • Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.

Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Стропильная система двускатной мансардной крыши

Мансардная крыша в зависимости от угла наклона подразделяется на три основных типа:

  • классическая: уклон ската 45 градусов, ширина дома 6–8 м;
  • остроконечная: уклон – 60 градусов, ширина – от 6 м:
  • ломаная: имеет два неравнозначных ската, как правило, с уклоном в 30 и 60 градусов. Такая конструкция часто встречается в домах шириной до 6 м.

Проект загородного дома с двускатным мансардным этажом

Особенности стропил для мансарды с двумя скатами

В двускатной крыше используется принцип висячих стропил. Опираясь только на наружные стены и друг на друга, они образуют единое подкровельное пространство – пустоту без стен и опор посредине чердачного помещения. Стропила для мансарды висячего типа называют также беспрогонными.

Стропильная система двускатной крыши

Устройство стропильной системы мансардной крыши в данном случае имеет некоторые особенности, например, затяжку-ригель, которая в противовес распору, создаваемому стропильными ногами, скрепляет их и противоположные скаты, располагают не у основания стропил мансарды, а выше. Высоту выбирают таким образом, чтоб ее хватило для устройства мансардного помещения.

Если систему висячих стропил использовать для мансарды с пролетом от 6 м, то фермы подпирают раскосами или стойками. Располагают их на прогонах, установленных на перекрытии. Нижняя часть их ног имеет ограничение – длина не должна превышать 4,5 м.

Как известно, шаг стропил варьируется в промежутке от 0,6 до 1 м. Как посчитать это расстояние для конкретной кровли?

Интерьеры комнат на мансардном этаже – фото

Как мы уже сказали, жилую мансарду можно оформить как угодно. Туда легко переносятся все жилые помещения – главное, продумать концепцию заранее. Вот, взгляни!

Дизайн спальни в мансарде

Спальня в мансарде хороша тем, что она словно отделена от остальной части дома. Это настоящий уголок для уединения, где можно отвлечься от суеты и куда точно не зайдут гости. Но при создании интерьера спальни нужно еще серьезно продумать весь изоляционный пирог на стенах и кровле.

Дизайн гостиной в мансарде

Мы привыкли, что гостиная обычно идет сразу за прихожей, но ведь это не единственный вариант. Если у тебя уже есть просторная мансарда, там отлично впишется зона отдыха и развлечений. А вечером гости будут в восторге от вида из окна – это всегда очень романтично!

Дизайн кухни в мансарде

Кухня в мансарде привлекательна своей уединенностью, ведь можно заняться делами не отвлекаясь. Запахи не будут распространяться по дому, а шумные домочадцы – бегать у плиты. А если установить столешницу прямо у мансардного окна – сможешь наслаждаться видом с высоты.

Дизайн кабинета в мансарде

Если тебе нужно уединиться для работы или творчества, личный кабинет – это настоящее спасение. С ним никогда не сравнится ни одна условно огражденная зона в гостиной или спальне. Но вписать кабинет в доме обычно некуда, и тут на выручку придет небольшая уютная мансарда вдалеке от жилых помещений.

Дизайн ванной комнаты в мансарде

Ванная комната на мансардном этаже – одно из самых нестандартных решений, но тем она и привлекательна. Здесь понадобится тщательная техническая подготовка, ведь нужно подвести водопровод и канализацию. Кроме того, в ванной всегда влажно и есть перепады температуры, так что нужна дополнительная изоляция подкровельного пространства.

Дизайн детской комнаты в мансарде

Большинство детей приводит в восторг сама возможность забраться повыше прямо под крышу. В детской комнате на мансарде можно сделать настоящий сказочный мир с замком принцессы или пиратским кораблем. Если делаешь комнату для самых маленьких – главное, позаботься о защите всех острых углов и скошенных потолков, чтобы ребенок не ударился.

Особенности помещения

Мансарда в частном доме или на даче является жилой площадью на чердаке здания. Раньше чердак использовали в качестве помещения для хранения различных вещей. С 1630 года пространство под крышей начали обустраивать под жилье. На мансарде можно оформить комнату любого назначения в самых разных стилях интерьера

При обустройстве мансарды важно учитывать все конструктивные особенности чердака и количество свободного пространства

Чердачное помещение может быть самой различной площади: все зависит от габаритов жилого дома, а также от формы и угла наклона крыши. Чердак является довольно темным помещением, так как он не изобилует наличием окон. Поэтому заранее нужно подумать о дополнительных источниках света.

6
фото

Это могут быть различные осветительные приборы или дополнительные окна, которые можно сделать самостоятельно. При монтаже обычных окон возникает необходимость корректировать стропильную систему. Данный процесс занимает много времени и сил, поэтому чаще всего устанавливаются специальные мансардные окна.

Разрабатывая проект дизайна комнаты под крышей, стоит отдать предпочтение светлым цветам. Мансарда в светлых тонах визуально будет выглядеть более габаритной и менее мрачной. Кроме того, при отделке поверхностей не следует утяжелять стены и потолок строительными материалами. Поэтому в качестве отделочных материалов лучше использовать лакокрасочные изделия, обойные покрытия, обшивочные доски или гипсокартон.

Разрабатывая проект мансарды в дачном домике, стоит учитывать затраты площади на утепление крыши. В качестве защиты от холода и ветра часто прибегают к монтажу конструкций из гипсокартона. Подобный материал в совокупности с утеплителем и отделкой урезает пространство чердака примерно по двадцать сантиметров со всех стен и потолка.

Даже после утепления чердачного помещения в углах остается много свободного пространства, которое неудобно использовать для расстановки мебели. Пустые углы можно оборудовать в качестве места под полки для бытовой техники или небольших шкафчиков и тумб.

Виды конструкций

Виды мансард делятся на несколько больших направлений, которые в свою очередь имеют по несколько подвидов.

Иллюстрации
Рекомендации

Односкатная.
Проекты домов с односкатной мансардной крышей существуют, но для нашего климата они не актуальны и я вам их не рекомендую.
Строятся быстро и просто, но также быстро приходят в негодность.

Двускатная.
Классическая щипковая конструкция самая доступная в сборке, но в мансарде под двускатной крышей теряется более 30% полезной площади.
Максимум чего можно добиться это 67% от размеров первого этажа.

Ассиметричная двускатная конструкция смотрится оригинально, но расчеты там сложные, хотя по готовому проекту собрать такую кровлю своими руками можно.

Мнения специалистов по ломаной мансардной крыше расходятся, одни считают ее подвидом двускатной, а вторые выделяют как самостоятельное направление.
Безусловный плюс здесь в том, что проект ломаной мансардной крыши любого размера сейчас найти не проблема, ведь это одна из самых популярных, практичных, а главное недорогих конструкций.

Четырехскатные крыши.
В этом направлении выделяется вальмовая кровля, проект здесь сложнее, чем у двускатной, но эта конструкция хорошо подходит для прямоугольных домов.

Датская модель четырехскатной вальмовой крыши стоит особняком. Фронтон из загнутых кобылок и вертикальные окна делают такой дом сказочной избушкой.

Полувальмовая крыша это симбиоз двускатной и четырехскатной конструкции

Смотрится достойно, но в обустройстве проблематична.

Шатровая крыша.
Классическая шатровая конструкция это правильная квадратная призма, смотрится хорошо, но много полезной площади мансарды теряется.

Оригинальные проекты с ломаной крышей.
В этой нише я бы посоветовал обратить внимание на крышу конструкции Судейкина — это сочетание оригинального дизайна и функциональности.
На видео в этой статье есть пошаговый проект крыши дома конструкции Судейкина.

Использование аттиковых стен

Проекты мансардных конструкций с аттиковыми стенами позволяют возвести полноценное жилое помещение на любом доме.

Аттиковая стена — это продолжение несущих стен периметра дома, высота такой стены колеблется в пределах от 0,8 до 1,5м. Вам достаточно возвести кровлю с углом наклона более 45º и полезная площадь надстройки увеличится до 100%.

Аттиковая стена позволяет использовать пространство мансарды на 100%.

Но имейте в виду: чтобы возвести такую мансарду, на несущих стенах нужно заливать армированный бетонный пояс. Единственно где этот пояс в принципе не нужен это на деревянных и каркасных домах.

Важные моменты строительства

Иллюстрации
Рекомендации

Вентилируемая кровля.
Вне зависимости от типа кровли, конструкция должна быть утепленной, а главное вентилируемой.
Инструкция практически везде одинаковая:
На стропила крепится ветро-гидрозащитная мембрана;
Сверху она фиксируется брусками контробрешетки 50х50 мм;
На контробрешетку набивается подкровельная обрешетка;
На подкровельную обрешетку крепится кровельный материал;
Снизу, между стропил, закладываются минераловатные плиты утепления;
На теплоизоляцию крепится пароизоляция и дальше идет чистовая отделка мансарды.

Стропила.
Для стропильной системы используется брус 50х150 мм или 50х200 мм, меньше брать нельзя, так как между стропил закладывается утеплитель.

Утеплитель.
Толщина утеплителя должна быть не менее 150 мм, причем брать нужно не мягкие ватные маты, а плиты высокой плотности.

Балкон.
На мой взгляд, балкон для мансарды вещь бесполезная, он занимает полезную площадь, а пользуются им крайне редко.
На фото показан балкон, трансформируемый из мансардных окон. Такая конструкция очень удобна, правда, цена на эти мансардные окна довольно высока.

Кровельный материалПо соотношению цена/качество для мансарды больше всего подходит битумная черепица

Дело в том, что у этого материала хорошая звукоизоляция, а для жилого помещения это важно;.

Высота потолков.
Даже если помещение с ломаными стенами, высота потолков не должна быть меньше 2,2 м, иначе находиться в такой комнате будет некомфортно.

Нужен ли ровный потолок.
На мой взгляд, делать в мансардном помещении ровный потолок не стоит.
Гораздо эффектней обшить наклонные стропила до конька каким-либо отделочным материалом, к примеру, деревом.
При таком подходе будет больше воздуха, будет чествоваться объем даже в маленькой комнате.

Виды мансардных крыш

Существует 4 основных вида мансардных крыш, которые отличаются друг от друга конструктивными особенностями. Их можно разделить на одноуровневые и двухуровневые. Первые являются самым простыми в исполнении, обычно сочетаются с ломаной либо двухскатной крышей с углом ската 35-45 градусов. Вторые же предполагают обустройство двух комнат на разных уровнях. Здесь используется система смешанных опор.

Комбинированная крыша

При строительстве дома можно остановиться на одном из видов мансард – одноуровневой мансарде при обустройстве двухскатной крыши, одноуровневой при крыше ломаной, с выносными консолями или же двухуровневой с особым смешанным типом опор.

Таблица. Основные типы мансард.

ТипОписание

Одноуровневая при кровле с двумя скатами

В этом случае мансарда имеет один уровень и обустраивается под обычной двухскатной крышей. Самый простой вариант, при проектировании которого можно не использовать сложных расчетов. Осадки с двухскатной простой крышей сходят сами по себе, нет нужды обустраивать какие-то дополнительные элементы.

Одноуровневая при кровле ломаной

В этом случае мансарда также имеет один уровень, но стропильная система выполняется по-другому. Формируется как бы четыре ската крыши. Под ней может поместиться гораздо более просторное помещение, но создать такую крышу сложнее.

Одноуровневая с консолями выносными

Из одноуровневых мансард это – самый сложный вариант. Здесь помещение под крышей получается еще просторнее. Обычно в этом случае помещение мансарды оказывается смещенным к одному из краев дома. Такая конструкция позволяет сделать большие вертикальные окна с одной из сторон. Главные минусы – сложная форма, сложность строительства. Но зато под краем такой мансарды можно сделать функциональный навес, где может расположиться терраса, гараж или другая пристройка.

Двухуровневая со смешанным типом опирания

Самый сложный вариант мансарды, так как здесь обустраивается минимум два помещения под кровлей, расположенных на разных уровнях. Такая конструкция при проектировании дома сразу входит в его структуру.

Мансардная крыша может иметь и балкон. Он создается по принципу строительства окна. Главное, чтобы несущая способность стен позволяла обустроить его. Кстати, балкон могут подпирать и колонны, но в этом случае он сооружается над входом.

Фото мансардной крыши

Проекты

Требования к жилым помещениям регламентируются нормативными документами. Несоблюдение требований может привести к аварийному состоянию всего дома. Если возвести мансардный этаж можно самому, то выполнение правильной проектной документации лучше заказать в отделе архитектуры. На первом этапе проектирования выбирается конфигурация крыши.

Выбор основывается на конструктивных особенностях дома, определяется:

  • возможное наличие жилой площади;
  • количество и размер желаемых комнат;
  • место установки лестницы внутри или снаружи дома;
  • наличие балкона.

Следом производят расчет ветровой и снеговой нагрузок данного региона, температурный сезонный режим. От этих показателей зависит минимально необходимый угол наклона кровли. Затем подбирают кровельный материал, который зависит от угла наклона ската крыши. Для металлического профиля достаточно угла в 4 градуса, для черепицы нужно не менее 25 градусов уклона (чтобы предохранить от утечек).

Следующим шагом является расчет несущей способности стен и основания здания. Если стены первого этажа были выполнены из пористого материала, можно получить отказ в строительстве мансардной постройки. На этом этапе можно увеличить размер мансардного этажа за счет выноса одной или двух стен мансарды и части крыши над открытой террасой первого этажа. Поэтому делают отдельный расчет для несущих опор под выносную мансарду.

В проект закладывают требуемое количество оконных проемов. Если позволяет шаг стропил, стараются разместить оконные проемы, не нарушая конструктивной целостности стропильной системы. Если требуется раздвинуть или убрать некоторые балки, риск нарушения равномерного распределения нагрузки на стены нижнего этажа просчитывают еще раз. От расположения конструктивных опор крыши зависит вид, размер и форма окон.

Решается вопрос, будут ли рамы выносными. В этом случае для них придется создавать специальные надстройки. Если полотно остекления будет располагаться в самой кровле, нагрузка от веса рамной конструкции прибавится к весу кровли. При большой площади остекления в плоскости кровли рамы добавляют существенную массу: стеклопакет в раме является достаточно тяжелым материалом.

Простейший расчет производится для двускатной крыши: чем больше скатов, тем сложнее определяются все составляющие. Двускатная симметричная крыша позволяет нагрузке распределяться равномерно по длине стены. Самое неравномерное распределение веса имеет односкатная крыша. Такой вариант редко используют под мансарду, так как он требует большего наклона крыши. Не в каждой постройке есть техническая возможность возложить на одну из стен нагрузку основной массы крыши.

В конечном виде проектная документация содержит план всех этажей и чертеж всех фасадов дома. Отдельно делают чертеж конструктивного решения крыши. На летней даче необязательно производить сложные расчеты. Тут нужно руководствоваться здравым смыслом и начальными знаниями по сопротивлению материалов нагрузкам. Для капитальной мансарды потребуется учесть в проектно-сметных работах схему отопления, гидроизоляции, шумоизоляции, способ вентиляции и утепления внутренних стен, а также другие необходимые работы в каждом конкретном строительном объекте.

Стропильная система мансардной крыши. Чертежи классического варианта

Когда возникает вопрос, как сделать мансардную крышу дома своими руками, следует выбирать наиболее простой в исполнении и практичный для дальнейшей эксплуатации вариант. Поэтому для частных домов отдается предпочтение ломаным крышам.

Данная конструкция позволяет не только создать значительное по площади мансардное помещение, но и благодаря свесам, которые опускаются довольно низко, защитить верхнюю часть стен здания и фундамент от атмосферных осадков. К тому же это хорошее решение для создания оригинального экстерьера частного дома.

Угол наклона ломаной крыши зависит от региона, климатических условий и выбора кровельного материала. Классическая ломаная мансардная крыша, чертеж которой наглядно это отображает, имеет соотношение наклона верхних скатов к плоскости пола в 30 град., а нижних – 60 град. Угол наклона боковых поверхностей может колебаться от 45 до 80 град.

Классическая схема устройства стропильной системы мансардной крыши

Взяв за основу эти данные, параметры дома, и то, что высота потолка в мансардном помещении не должна быть меньше, чем 2 м, можно выполнить расчет всех параметров. В классическом варианте можно не учитывать нагрузку на боковые поверхности от осадков, поскольку они будут удерживаться в верхней части крыши.

Расчет мансардной крыши

На специализированных сайтах можно найти чертеж ломаной мансардной крыши своими руками для небольшого дома. Его можно взять за основу для выполнения будущих расчетов, куда входит расчет мансардного помещения, нагрузок, элементов стропильной конструкции и количество строительных материалов.

Для расчета мансардной крыши можно воспользоваться многолетним опытом специалистов, которые неоднократно возводили классическую ломаную крышу и могут подсказать, какой материал необходимо использовать. Именно от этого зависят многие параметры стропильного каркаса. Расчет необходимого количества пиломатериалов для создания стропильной системы сводится к определению высоты и ширины пролетов, и соответственно количеству деревянных брусков, которое умножается на их высоты.

Точное планирование и расчет схемы строительства — залог надежности и долговечности как самой крыши, так и всего здания

От ширины утеплителя зависит шаг между стропилами, который должен быть на 3 см меньше ширины теплоизоляционного материала, чтобы снизить количество отходов и упростить его монтаж. Доски для стропильных ног также подбираются с учетом толщины утеплительного материала. В случае использования базальтовой ваты, толщиной 200-250 мм и создания требуемого вентиляционного зазора в 20-30 мм, минимальная ширина доски составляет 230 мм. Толщина стропил должна быть более 50 мм.

Для балок и стоек следует выбирать брус с параметрами 100×100 мм, что позволит создать прочную и надежную конструкцию даже для зон, находящихся в сложных погодных условиях.

Для расчета количества изоляционных и кровельных материалов используются математические формулы определения площадей геометрических фигур, из которых формируется определенный тип мансардной кровли.

Сегодня в сети Интернет можно выполнить онлайн-расчет мансардной крыши. Для начала указывается тип мансардной крыши, схема стропильной системы, утеплительный и кровельный материал и вводятся запрашиваемые геометрические параметры. Для получения более точного результата следует воспользоваться услугами специалиста, который не только выполнит расчет всех нагрузок и размеров строительных элементов, но и подскажет какой материал лучше выбрать.

Для расчета мансардной крыши и количества необходимых материалов можно воспользоваться онлайн-калькулятором в сети Интернет

Чердак в доме

Многие переживают, что чердак будет пустовать. Но чердачная крыша существует не зря. Она выполняет функцию поддержки температуры, а также создает влажностные условия для кровли, стропил и перекрытий. Замена этих частей очень проста, и легко это сделать самостоятельно.

С помощью мансарды можно превратить крышу в здание без чердака.

Достоинства полноразмерного верхнего этажа

Преимущества:

  1. Больше воздуха в помещениях. Это происходит из-за отсутствия скошенных потолков, которые делают стены ниже. В больших помещениях легче дышать.
  2. Вы можете использовать свободную площадь как хотите.
  3. Солнечные лучи дольше попадают в комнаты.
  4. Материал для ремонта продается по доступным ценам.
  5. Простая форма крыши. Это позволит сэкономить деньги на ремонте протечек.
  6. Хорошая вентиляция в помещениях.
  7. Второй этаж прохладный в жаркое время года.
  8. Можно добиться красоты верхнего этажа без сильных финансовых затрат.

Возможно, вы все-таки решили сделать мансардный этаж. Тогда вам нужно будет знать несколько советов.

Виды стропильных систем крыши с мансардой

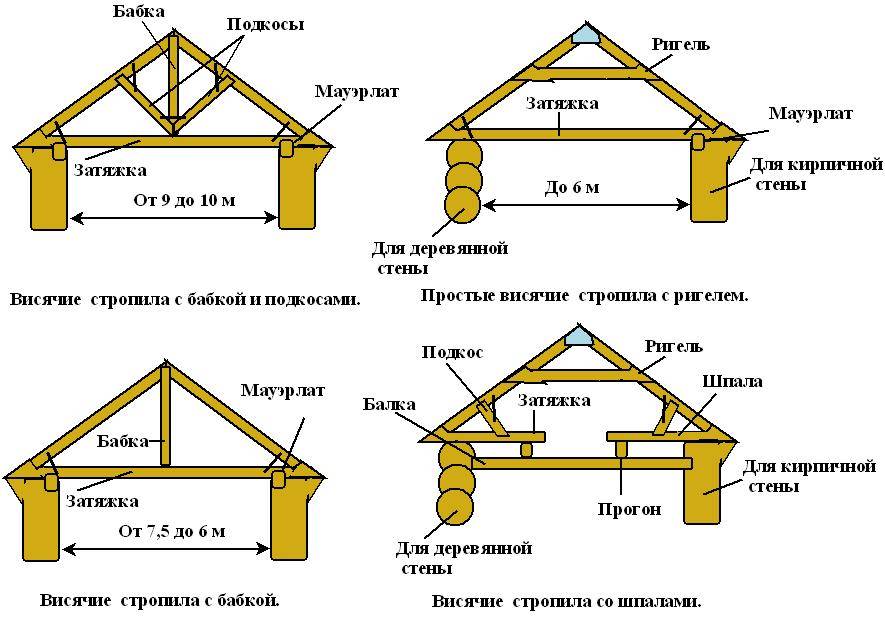

Вариант # 1 Висячие стропила

  • Основную нагрузку такой стропильной конструкции принимают на себя две опоры – внешние стены строения. При этом ключевой расчет делается на то, что деревянным балкам свойственно сжиматься/сгибаться, а значит необходимости в промежуточной опоре нет. Создаваемая горизонтальная нагрузка перераспределяется на стены.
  • Стропильные балки соединяются между собой с помощью затяжек – металлических или деревянных. Эти элементы располагаются чуть выше основания стропильной ферми или в самом ее низу. От уровня расположения затяжек зависит надежность и прочность конструкции.
  • Величина пролета стропильной системы не должна превышать 8 метров. Чтобы уменьшить прогиб стропильных ног в пролетах такой длины, параллельно затяжкам врезаются ригели.
  • Если пролеты больше, то целесообразным является монтаж, так называемых «бабок» – вертикальных опор с двумя подкосами.

Вариант # 2 Наклонные стропила

Важно! Монтаж наклонных стропил допускается только в том случае, когда расстояние между несущими стенами не превышает 6 метров. Ели выполняется дополнительная опора, то это расстояние может достигать 12 метров, если опор две, то 15 метров

  • Стропильные конструкции наклонного типа актуальны для строений, имеющих внутренние несущие стены. Опорами для стропил в этом случае будут служить и наружные стены здания, и внутренние. Если решено применить наклонные стропила для здания без внутренних перегородок, то потребуется специально создавать опоры, которые потом можно задекорировать, к примеру, под колонны. Такой конструкции чаще всего отдают предпочтение по причине ее доступности с точки зрения финансов – она самая дешевая.
  • Стропила или специально собранная ферма могут быть установлены непосредственно на стену. Для этого используется мауэрлат – опорный брус. Вверху фермы и стропила собираются воедино прогоном, на который устанавливается конек. Прогон изготавливается из бруса – для деревянной стропильной системы или из металла – для металлической.
  • Повышенная прочность крышной системы обеспечивается за счет монтажа деревянных стропил к стене с использованием проволоки. Здесь стоит учесть, что формировать жесткие соединения нельзя, поскольку изменения температурного и влажностного режима на древесину в любом случае окажут определенное влияние и она с течением времени изменит свои геометрические размеры. Прокладка стропильных ног наружу выполняется сквозь специально обустроенные в стене пазы.

Внимание! Все деревянные конструктивные элементы, прежде чем будут задействованы при устройстве стропильной системы, независимо от ее типа, должны быть обработаны специальными защитными составами, придающими им огнестойкость и влагостойкость

Как было

Если устройство старинного дома с мансардой подразумевает, что ее пол опирается на деревянные балки потолочного перекрытия первого этажа, то в моем случае основой стало железобетонное плитное перекрытие размером 6х12 метров, опирающееся на несущие стены из инкерманского камня (местного белого известняка).

В остальном на момент начала строительства дом выглядел так:

  • Крыша — односкатная шиферная, с уклоном примерно 1:10. Уклон ската был ориентирован вдоль длинной стены дома. С двух боковых сторон кровля была ограничена двумя более высокими соседними строениями, примыкающими непосредственно к стенам;
  • Стропильная система — сварная конструкция из стального уголка размером 50х50 мм с уложенной поверх него обрешеткой из доски;
  • Утепление перекрытия — насыпное, примерно 100 мм металлургического шлака.

Полноценный вход на чердак отсутствовал ввиду его небольшой высоты (в верхней точке кровли — около 1,2 метра). Словом, все, что выше перекрытия первого этажа, предстояло снести полностью.

На фото — мой дом до начала строительства мансардного этажа.
