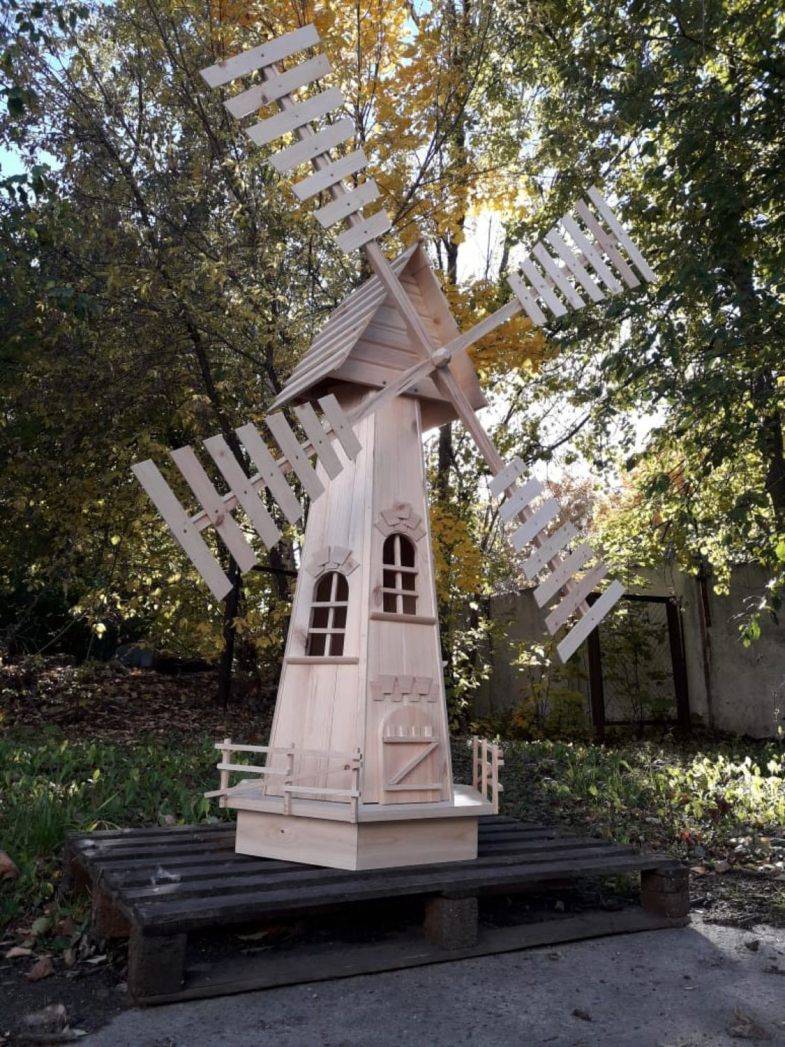

Декоративная мельница для сада: варианты изготовления ветряных и водяных, конструкция, чертежи

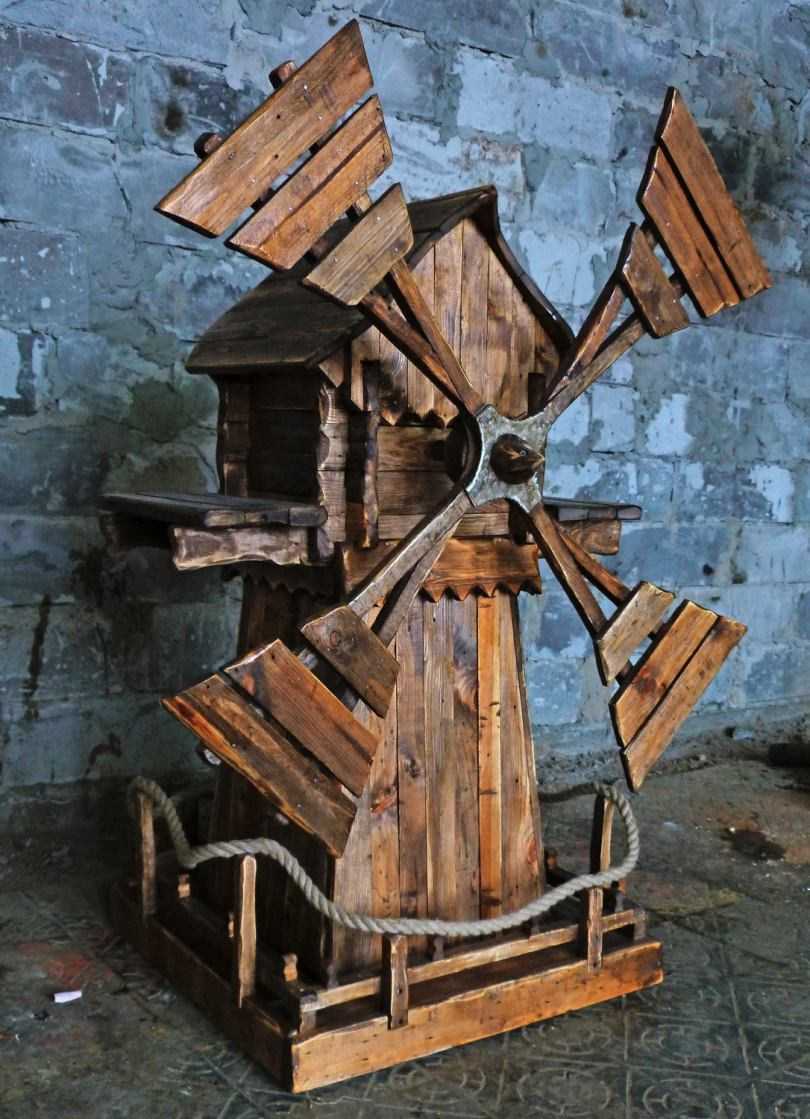

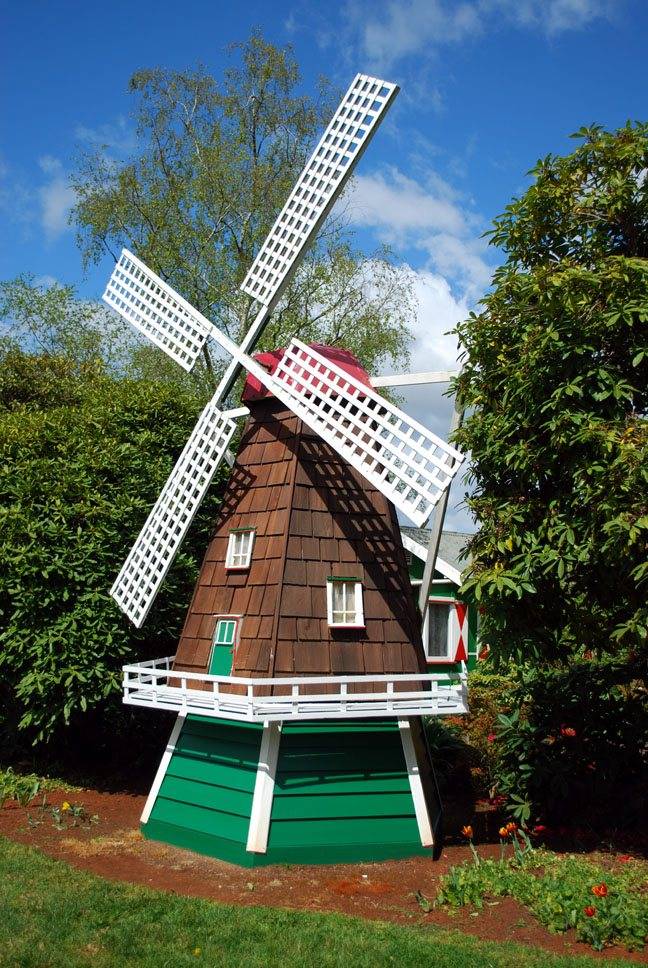

Мастерим основу

Теперь переходим к более сложным узлам – изготовлению основания и верхушки. Основание состоит из 3 частей:

Нижняя – более широкая копия средней части. Но вместо заглушек по бокам нужно к низу приделать широкую доску с закрепленным небольшим квадратом на ней, для фиксации бруска, выходящего из верхней конструкции. Все элементы между собой нужно скрепить небольшими шурупами-саморезами.
Средняя часть основания – это более широкая копия самой верхней части

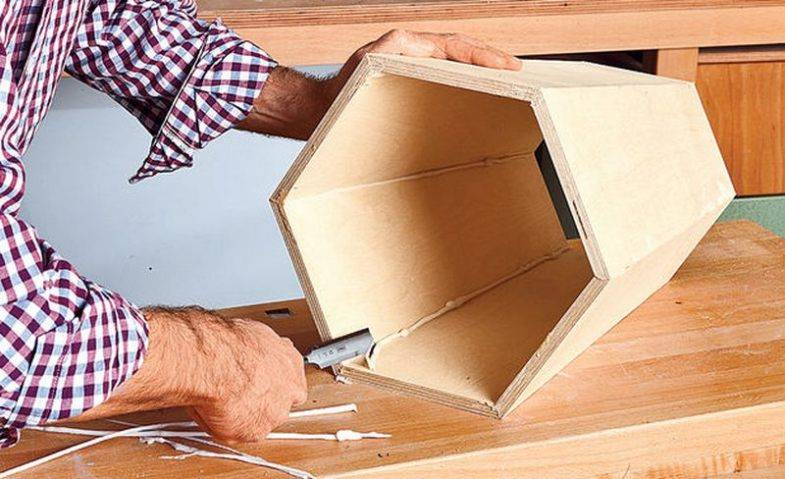

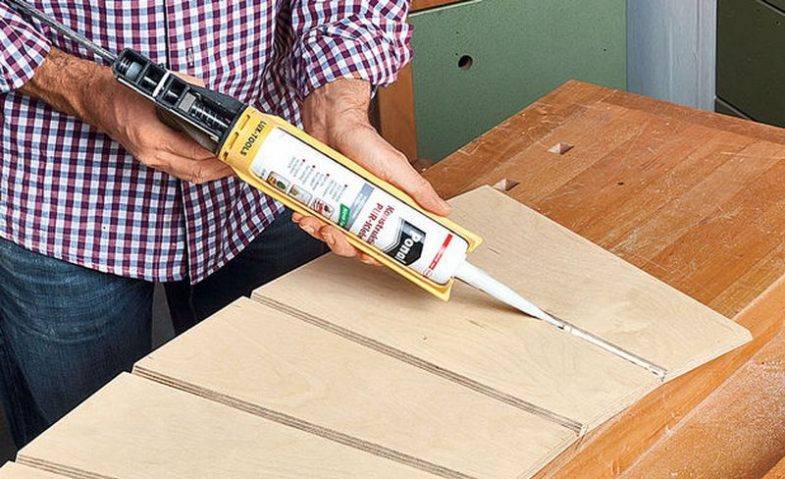

Важно совместить все размеры, чтобы низ основания был шире верха, совпадал с нижней деталью, а средняя часть основания по размерам совпадала с верхней конструкцией всей мельницы. Берем 6 досок, склеиваем скотчем, швы заполняем клеем

Собираем конструкцию в форму пирамиды и даем просохнуть сутки.

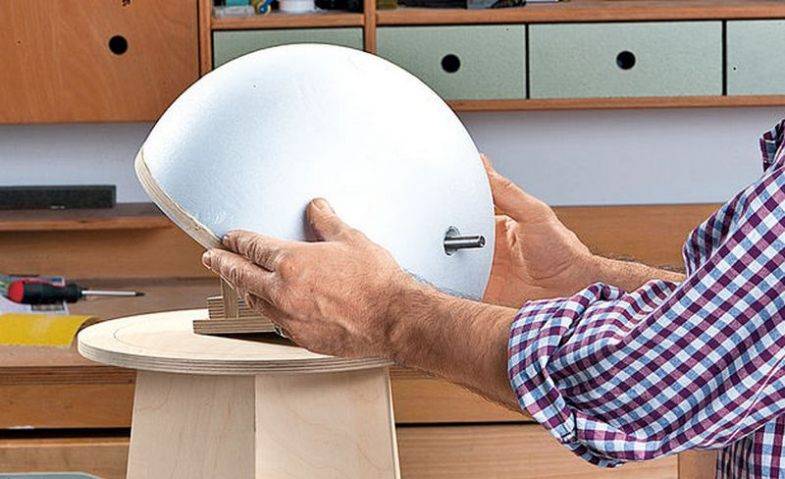

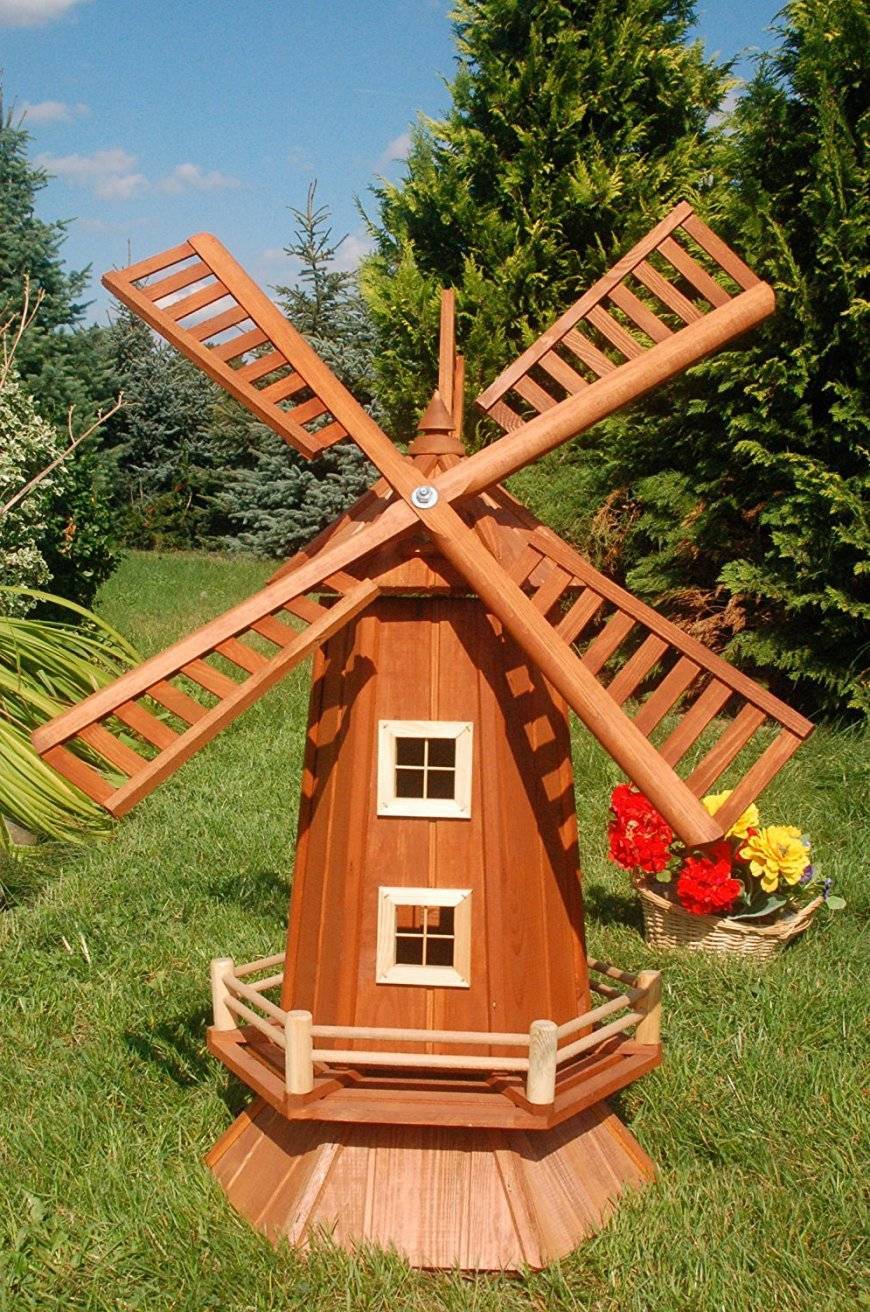

Верхняя часть основания – копия средней части всей мельницы. Но есть пара отличий – здесь нет заглушек и присутствуют пропилы в местах стыка, подробности ниже. Аналогично склеиваем деталь, как и среднюю часть мельницы. Берем 6 досок, склеиваем скотчем лицевую часть, пропитываем швы клеем, ставим просыхать сутки.

После чего вверху детали, в местах стыка досок делаются небольшие пазы для маленьких брусков (например, 20х20 либо 10х10 мм). По форме, если смотреть сверху, пазы должны симметрично расходиться в стороны, как лучи солнца, без перекоса в углах. Они нужны для крепления смотровой площадки.

Процедура делается лобзиком с полотном для металла и ножовкой по металлу, во избежания отслаивания клея в местах стыка досок. После чего склеиваем все три элемента основания в одно целое – пропитываем места стыка клеем и ставим сверху ведро с водой.

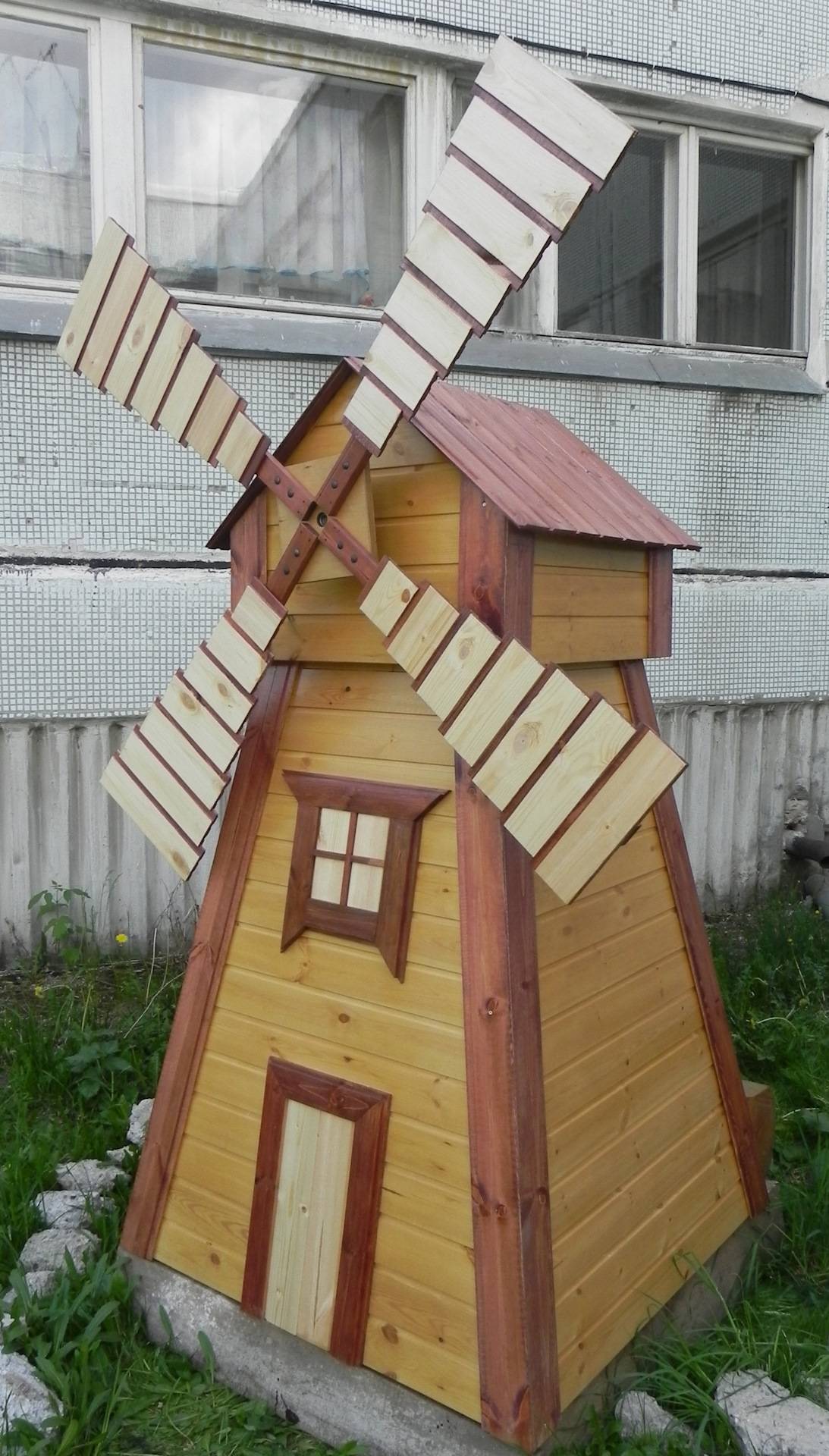

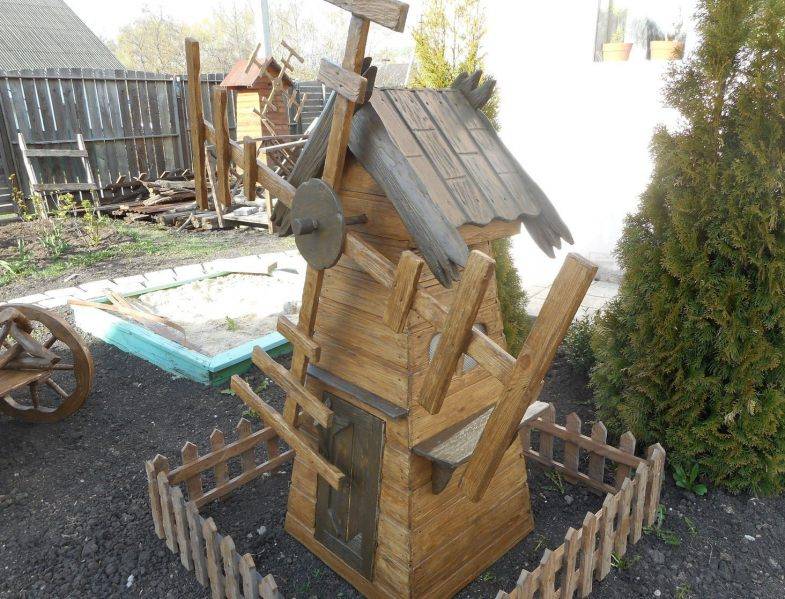

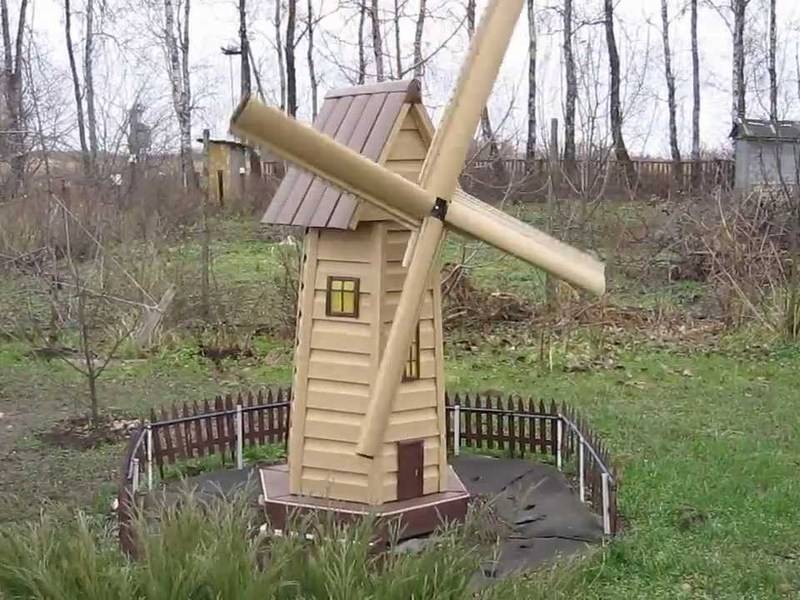

Сборка конструкции

Каркас

Собирать все элементы мельницы нужно следующим образом: следует начать с мельницы, перейти к крыше и завершить ветряком.

Расположите детали, вырезанные из блок-хауса, как нужно. К ним нужно прикрутить, отступив 6 см от краев конструкции, рейки (4х4) размером в 54 см. Те же действия совершаем с оставшимися сторонами. В результате собраны четыре стороны каркаса. Далее к ним посредством реек (3х3 см) длиной 54 см нужно присоединить конструкцию, прикрутив к стыкам сторон рейки саморезами или прибив их гвоздями снизу и сверху.

Оставшиеся 4 детали размеров в 25 см необходимо закрепить при помощи рейки (3х3 см) длиной в 10 см.

Дно мельницы прибиваем к каркасу, к рейкам.

Крыша

Собрать крышу значительно легче, чем предыдущий элемент:

1. Необходимо соединить между собой торцы из брусков (4х4 см) так, чтобы получился треугольник. Стоит учесть, что в результате нужно иметь два треугольника, которые должны получиться из двух брусков (длиной 38 см) и четырех (длиной 36 см). Концы нужно зафиксировать при помощи саморезов. Скрепить треугольники можно брусками (38 см) снизу и сверху;
2. К полученному каркасу необходимо прикрутить вагонку с лицевой и тыльной стороны. Для крыши необходимо пять штук длиной 36 сантиметров. Эстетичнее будет выглядеть, если вагонка будет слегка выступать сбоку.

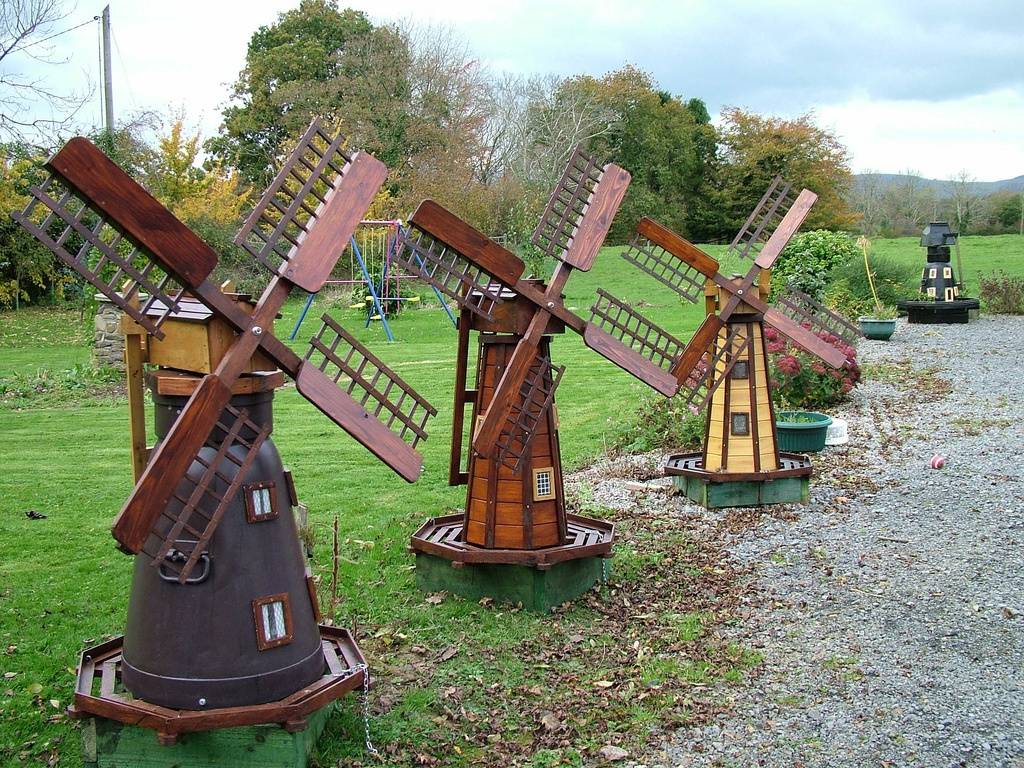

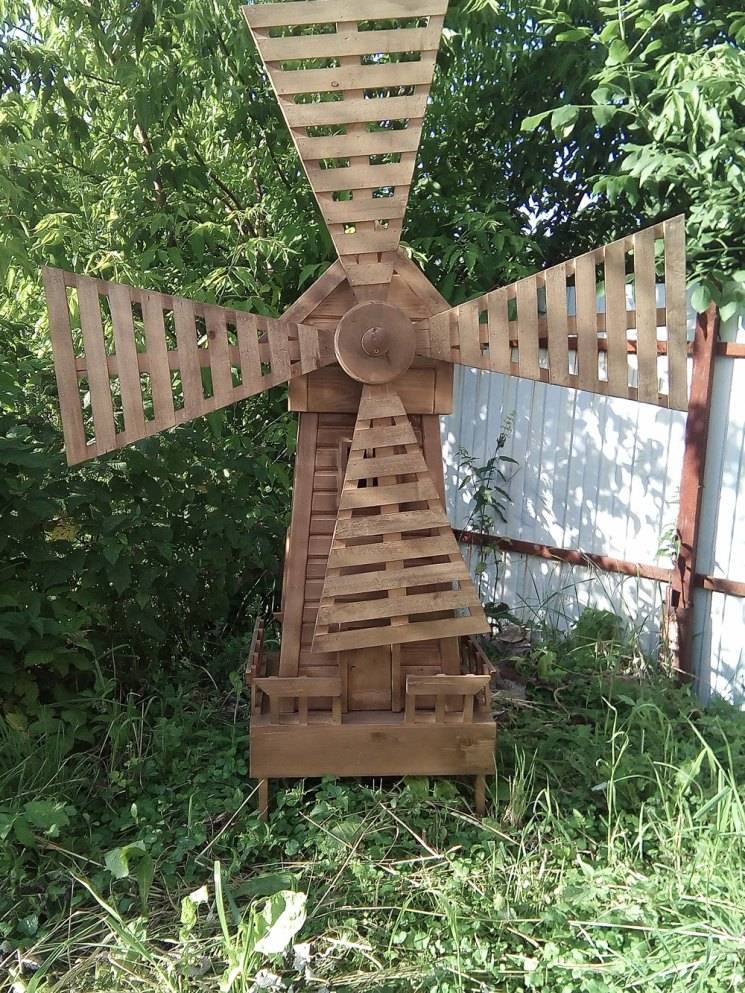

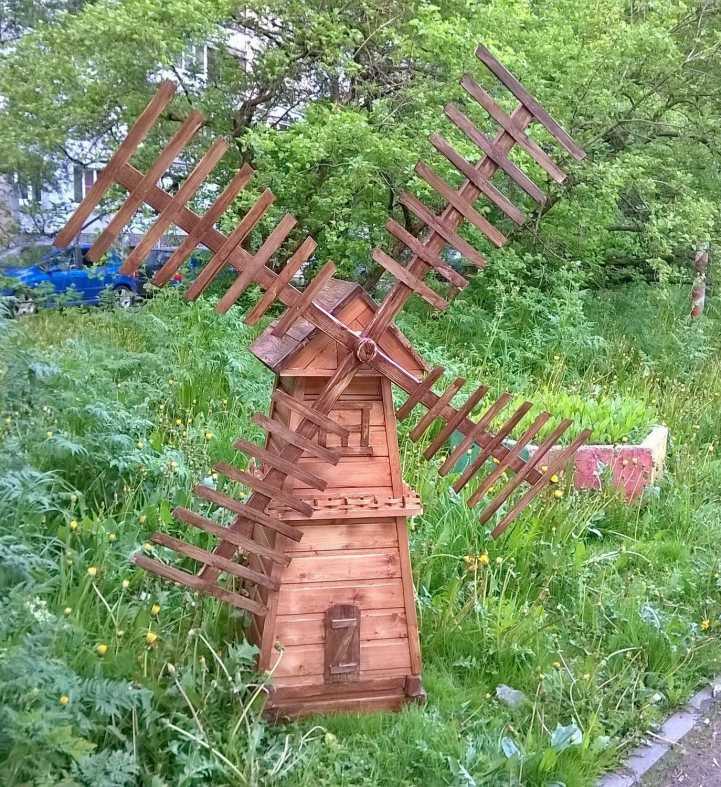

Ветряк

Обычно ветряк обладает крестообразной формой.  Берем рейку длиной 91 см и к ней прикрепляем планки длиной 46 см. Крестообразная форма получена. Далее:

• К четырем концам каркаса прибиваются бруски длиной 17 см. После к ним параллельно крепятся элементы длиной 26 см и завершается прямоугольная фигура деталью длиной 8 см. К каркасу прибиваются пять планок длиной 20 см на расстоянии 2 см друг от друга;
• Чтобы ветряк мог вращаться, к центру крепятся круги, вырезанные из фанеры. В центре нужно сделать отверстие диаметром, который был бы равен диаметру шпиля. В торцах крыши в центре необходимо сделать аналогичное отверстие, которое бы было равно размеру диаметра подшипника. Подшипники фиксируются молотком. Крепится шпиль, а к нему шайбы. Вся конструкция прикручивается гайками.

Завершающим этапом станет установка крыши с ветряком. Конструкцию необходимо закрепить саморезами.

Установка на участке

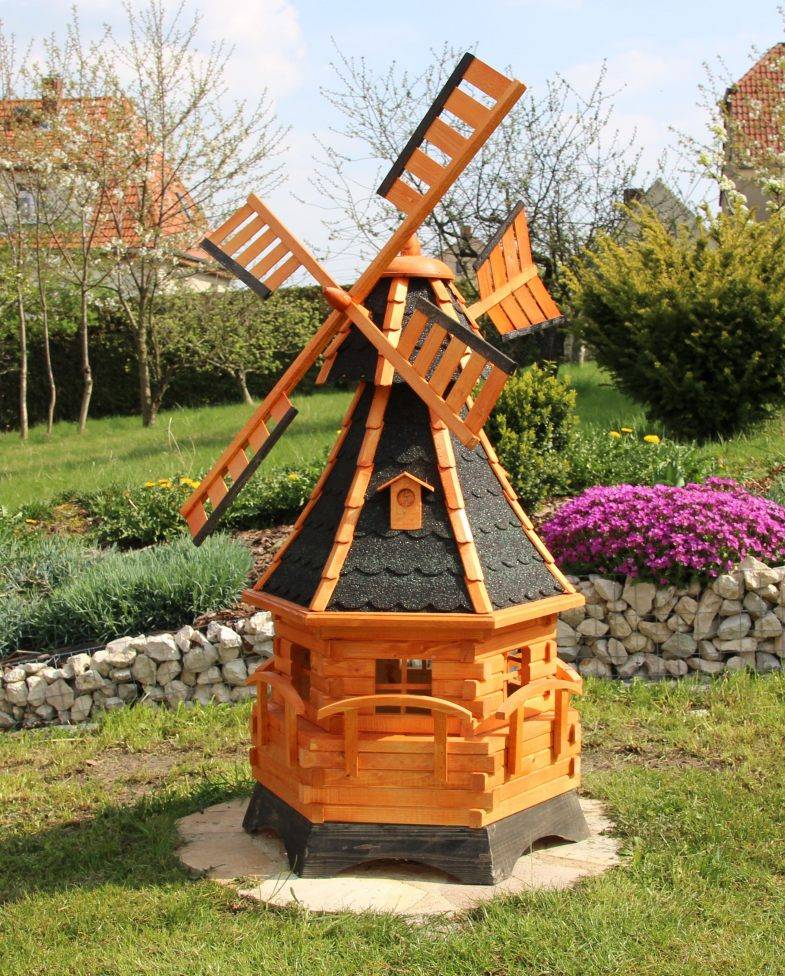

Деревянная мельница, сконструированная своими руками, станет достойным украшением  вашего дачного участка. Гармонично будет смотреться на фоне яркого и ухоженного газона, разнообразных растений и деревьев. Чтобы продлить срок годности ветряной мельницы, лучше убирать из сада ее в дом на зимний период времени.

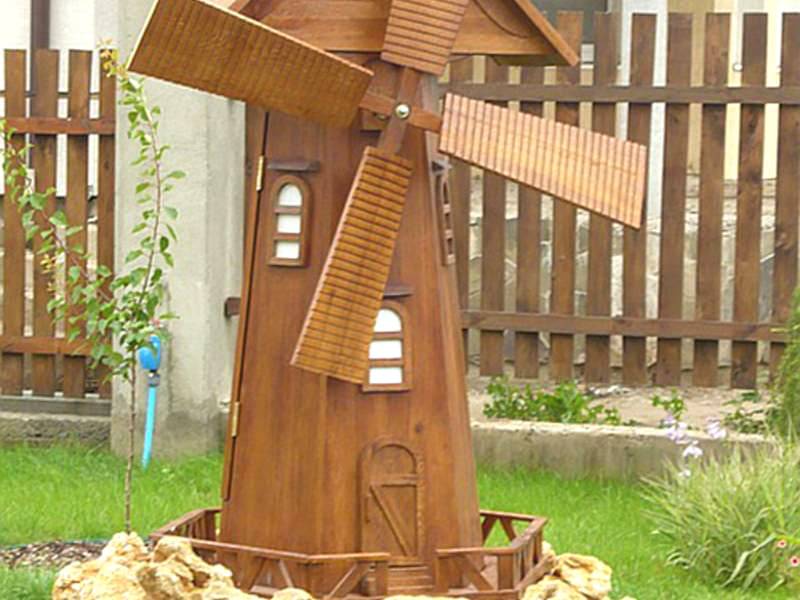

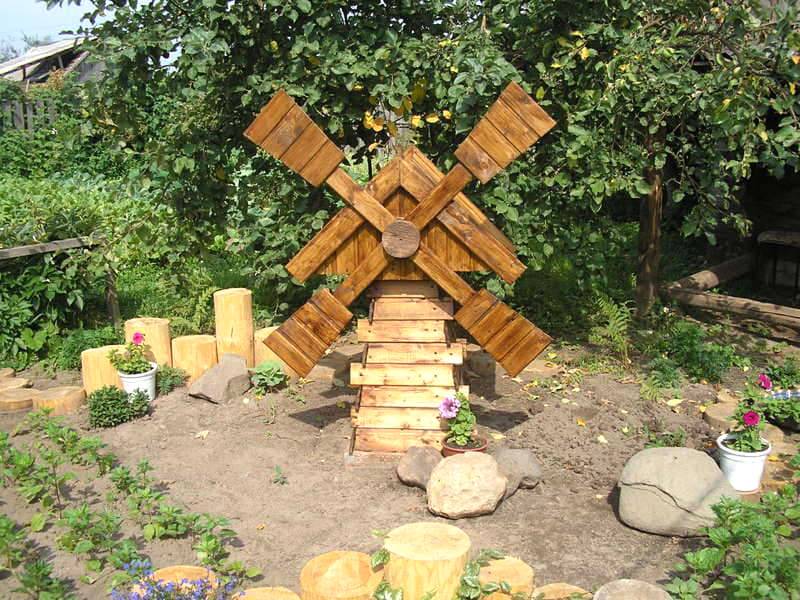

Мельница на даче

Средневековые гидроконструкции

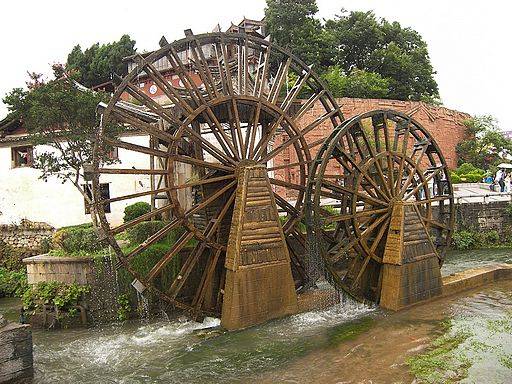

Первые водяные мельницы в Европе, согласно историческим данным, появились в эпоху правления Карла Великого (340 г. н. э.) в Германии и были заимствованы у римлян. Одновременно были построены такие механизмы и на реках Франции, где к концу 11 в. уже насчитывалось около 20 тыс. мельниц. В это же время в Англии уже насчитывалось их более 5,5 тыс.

Водяные мельницы в Средневековье были широко распространены на всей территории Европы, использовались они для переработки сельскохозяйственной продукции (мукомольные, маслобойные, сукновальные), для подъема воды из шахты и в металлургическом производстве. К концу 16 в. их насчитывалось уже 300 тыс., а в 18 в. — 500 тыс. Одновременно происходило их техническое усовершенствование и увеличение роста мощности (с 600 до 2220 лошадиных сил).

Знаменитый художник и изобретатель Леонардо да Винчи в своих заметках также пытался придумать новые способы использования энергии и силы воды с помощью колес. Он предложил, например, конструкцию вертикальной пилы, которую приводил в движение поток воды, подающийся на колесо, т. е. процесс становился автоматизированным. Также Леонардо сделал чертежи нескольких вариантов использования гидроконструкций: фонтаны, способы осушения болот и т. д.

Ярким примером гидросиловой установки стал механизм подачи воды для устройства фонтанов и водоснабжения дворцов в Версале, Трианоне и Марли (Франция), для чего была специально возведена плотина на р. Сене. Из устроенного водохранилища вода под напором поступала на 14 нижнебойных колес размером 12 м. Они осуществляли ее подъем с помощью 221 насоса на высоту 162 м к акведуку, из которого она поступала во дворцы и фонтаны. Ежесуточно объем подаваемой воды составлял 5 тыс. м3.

Выбор конструкции

Весь механизм мельницы состоит из двух основных частей:

• мельничное колесо;
• декоративный домик.

Колесо вращения

Вид и материалы мельничного колеса может иметь разные вариации. Главное, чтобы соблюдалась основная конструктивная особенность – круглая основа, на которой расположены лопасти.

Устройство водяной мельницы начинается с основы для мельничного колеса – с оси. Сразу нужно определиться, как вы будете ее закреплять:

• на двух опорах, между которыми будет закреплена ось с колесом;
• на одной опоре, которая будет жестко закреплена в стенке домика-мельницы.

Второй шаг – создание круглой основы колеса.

Она может быть цельным кругом или представлять из себя только обод (как колесо велосипеда со спицами). Основы в количестве двух штук между собой скрепляются лопастями – прямоугольными или квадратными планочками.

Самый легкий вариант – это вырезать два одинаковых круга

из фанеры, просверлить в центре окружностей по одному отверстию для оси и скрепить между собой эти два круга прямоугольными планками из той же фанеры. Аналогично этому можно скрепить между собой деревянные доски, вырезать из них круги и соединить их деревянными планочками. Если устройство мельницы будет нести только декоративный характер, этого достаточно, но если вы хотите использовать ее как генератор энергии для освещения участка, то необходимо, чтобы энергия вращения передавалась по оси. То есть, ось с основой должны быть жестко закреплены, и вариант с жестким креплением на одной опоре вам не подойдет.

Лопасти в основном закрепляют под прямым углом, но существуют и другие вариации (смотрите чертежи видов деревянных мельничных колес).

Классический материал для создания мини-мельницы – дерево или ее производные (та же фанера). Чтобы мельница как можно дольше сохраняла свой вид, обработайте ее части пропиткой и лаком, которые уберегут от губительного влияния влаги.

Декоративный домик

Мельничное колесо, установленное на двух опорах и помещенное в грамотно организованное место

для него (например, в сад с обильной растительностью – кустами, деревьями, виноградником и т.д.), и вовсе может не требовать постройки домика. Если использовать мельницу как генератор, то домик нужен для помещения в него соответствующих механизмов. И в этом случае колесо нужно устанавливать на двух опорах, чтобы ось на них свободно вращалась и передавала свою работу.

Если ось жестко закреплять в стене домика, то нужно его сооружать из кирпича или других твёрдых материалов. Ось, установленная на двух опорах, не требует особой конструкции домика, поэтому его можно сделать из любых доступных материалов и в любом стиле.

Домик можно использовать как помещение для хранения садовых инструментов или других вещей. Тогда его размеры нужно подобрать таким образом, чтобы эти предметы в нем удобно расположились.

Изготовление мельницы для сада своими руками

Прежде всего необходимо нарисовать эскиз будущего устройства или найти его в интернете. В качестве основы можно использовать различные предметы, к примеру, колёса от велосипеда, автомобиля или игрушек. Но сделать мельничное колесо можно и своими руками, используя следующие материалы:

• массив дерева или влагостойкая фанера;
• металлическая трубка;
• гайки и шурупы.

Фахверк – это уникальный стиль, в котором каркас построек виден снаружи

Для начала следует создать 2 равных по диаметру деревянных диска, между которыми крепятся лопасти, которые можно сделать из фанеры, прикрепляют их с равными интервалами. В центр колеса нужно вмонтировать кусок металлической трубки для оси, с помощью которой оно будет крепиться с одной стороны к корпусу мельницы, с другой – к опоре, она собирается из деревянных брусков. Установить их следует достаточно прочно с помощью крепёжных изделий.

Инструкция

Водяной мельницей называют гидротехническое сооружение, в котором используется энергия движения воды. Для передачи усилия от водного потока на рабочий орган было придумано водяное колесо, снабженное, как правило, зубчатой передачей. Чтобы поток воды был более мощным, реку, на которой устанавливалась , перегораживали плотиной. В этом искусственном препятствии оставляли отверстие, через которые проникали струи. Вода падала на лопасти колеса, приводя его во вращение.

По всей видимости прообразом первых водяных мельниц стали поливальные машины, посредством которых из водоемов поднимали к полям воду для орошения посевных площадей. Первые такие устройства представляли собой деревянные обода, на которые насаживались черпаки. Когда установленное на горизонтальную ось колесо ставилось в реку, оно начинало вращаться. Черпаки последовательно погружались в воду и поднимались наверх, после чего опрокидывались в специальный желоб.

Описанный принцип и был положен в основу действия водяной мельницы. Только теперь вращающееся колесо не подавало воду, а приводило в движение специальный механизм. Мощные струи воды воздействовали на лопатки колеса, оно вращалось с постоянной скоростью, а усилие при этом передавалось на вал. Этот вал оканчивался устройством, которое и совершало непосредственный помол зерна.

Один из самых ответственных узлов водяной мельницы – ее передаточный механизм, призванный преобразовывать вращательную энергию. Механики прошлого использовали для этой цели колесную передачу. Она состояла из двух колес, оси вращения которых расположены параллельно друг другу. Когда ведущее колесо начинало вращаться, возникало трение между элементами такой системы. В этот момент приводилось в движение и ведомое колесо.

Впоследствии вместо гладких колес в передаче стали использовать зубчатые. Такое решение позволило увеличить силу сцепления и предотвратить проскальзывание. Подобное изобретение было сделано достаточно давно – около полутора-двух тысяч лет назад. Самым большим недостатком зубчатой передачи по тем временам была сложная технология ее изготовления, требовавшая высокой точности при нарезке зубьев.

Решение трудной задачи по изобретению передаточного механизма сделало водяную мельницу эффективной и удобной в использовании. Этот механизм получил дальнейшее развитие и на протяжении многих веков использовался не только в сельском хозяйстве для помола зерна, но и промышленности, где он приводил в действие разнообразные орудия труда. Изобретение водяной мельницы историки считают важным шагом на пути к развитому машинному производству.

Когда дачный участок нужен не только для усердного труда, но и для отдыха, возникает желание устроить на участке (на даче или во дворе) бассейн или фонтан, украсить их каменными фигурками, ночными светильниками, установить садовые качели. Необыкновенно приятные ощущения рождает тихое журчание воды в жаркий летний полдень. Прекрасным дополнением к оформлению вашего приусадебного участка станет декоративная водяная мельница. Как сделать водяную мельницу своими руками? Мастерить ее будем в два подхода.

Водяную мельницу можно можно соорудить любого размера. Всё зависит от габаритов участка, но лучше всего будет смотреться небольшая мельница высотой до одного метра.

Дизайн водяной мельницы

Постройка приобретет законченный вид только после декорирования домика и прилегающей территории. Существует множество вариантов оформления водяных мельниц. Рассмотрим самые распространенные из них.

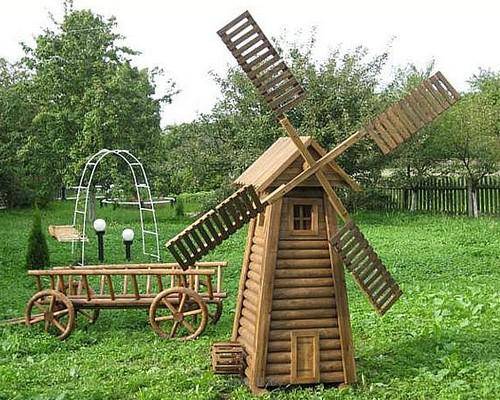

Кантри

Это оформление в деревенском стиле. Преобладают деревянные детали. Рядом с мельницей можно соорудить мини-скамейку из цельного бревна или построить бревенчатую беседку, детский домик, деревянную декоративную тележку с цветами, различные фигурки из дерева.

Цветы должны быть простыми, ничего экзотического (ромашка, подсолнух и т. д.).

Фахверк

Для обустройства мельницы в этом стиле потребуется металлочерепица для крыши, белая и коричневая краски (вместо коричневой можно взять пропитку для дерева) для стен и декоративные тонкие рейки (должны быть обработаны такой же краской или пропиткой). Домик красится в белый цвет, затем сверху наклеиваются декоративные рейки, разбивая поверхность на мелкие квадраты и треугольники. Фасад в результате выглядит очень живописно.

Рядом с мельницей можно поставить темную (коричневую или черную) скамейку со спинкой, коричневую или белую клумбу. Цветы высаживают неярких оттенков.

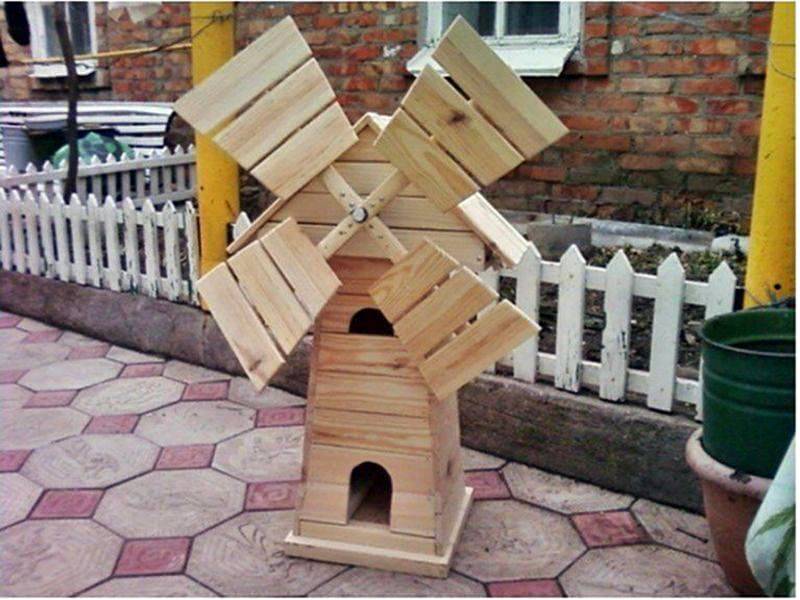

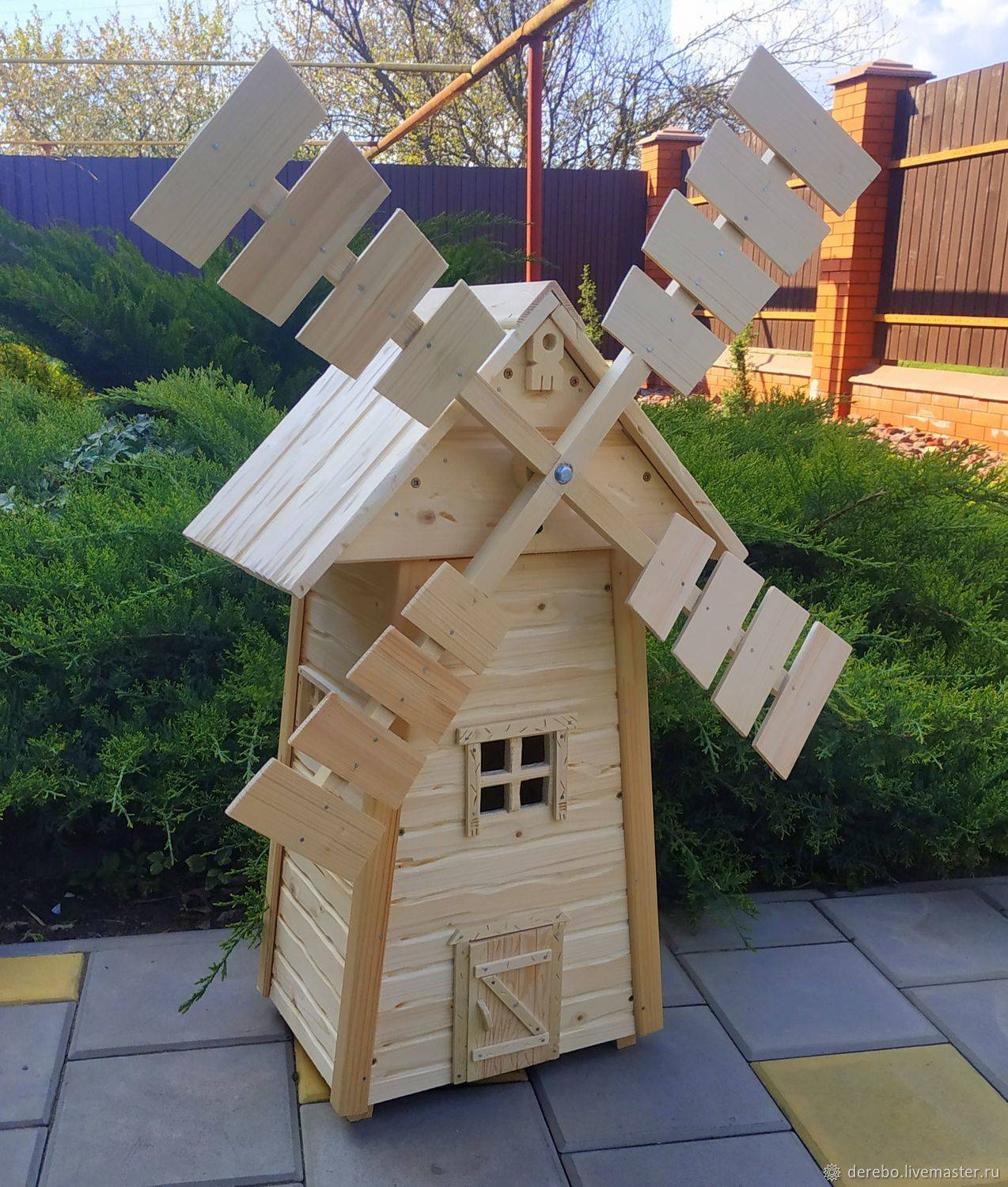

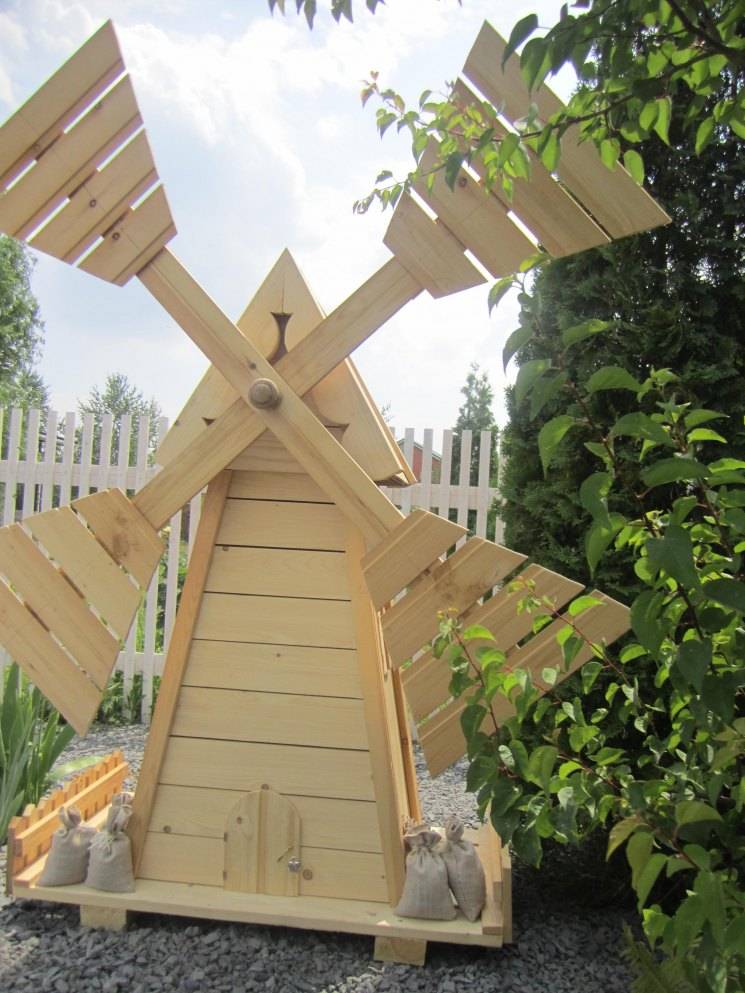

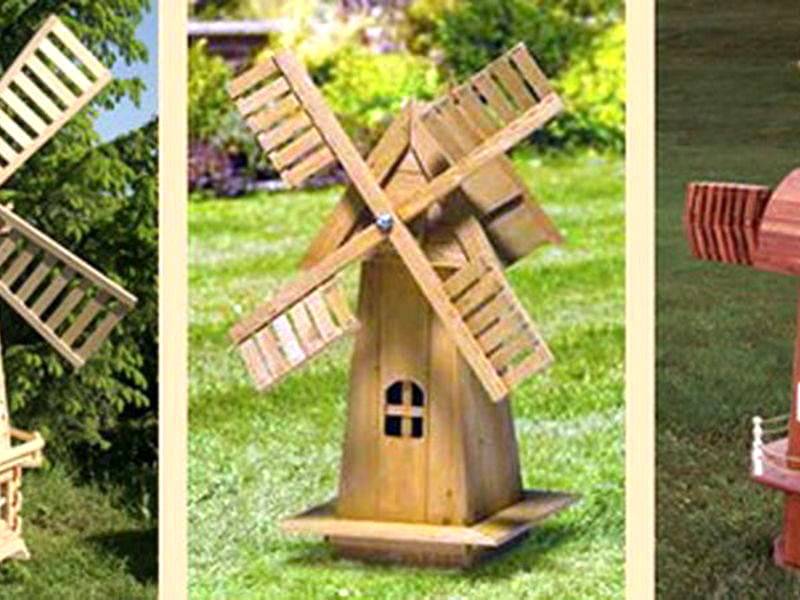

Один из вариантов изготовления декоративной мельницы

Сборка основы. Нижняя часть изделия может имитировать сруб с 4-мя или 5-ю стенками, а может быть сделана в виде табуретки. Для этого:

• подготовьте каркас в форме квадрата;
• из брусков обрежьте 4 ножки. Их можно защитить от влаги, вставив каждую в кусок пластиковой трубы и закрепив саморезами;
• прикрепите ножки к внутренней стороне каркаса, высоту проверьте уровнем;
• накройте каркас досками, тщательно подгоняя их друг к другу;
• проделайте несколько отверстий в поверхности получившегося «табурета». Они необходимы для вентиляции и удаления воды после дождя.

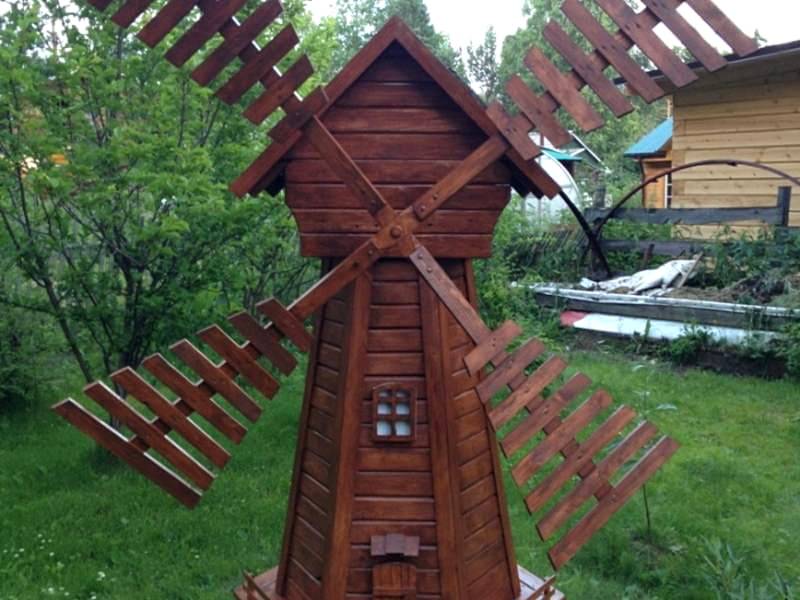

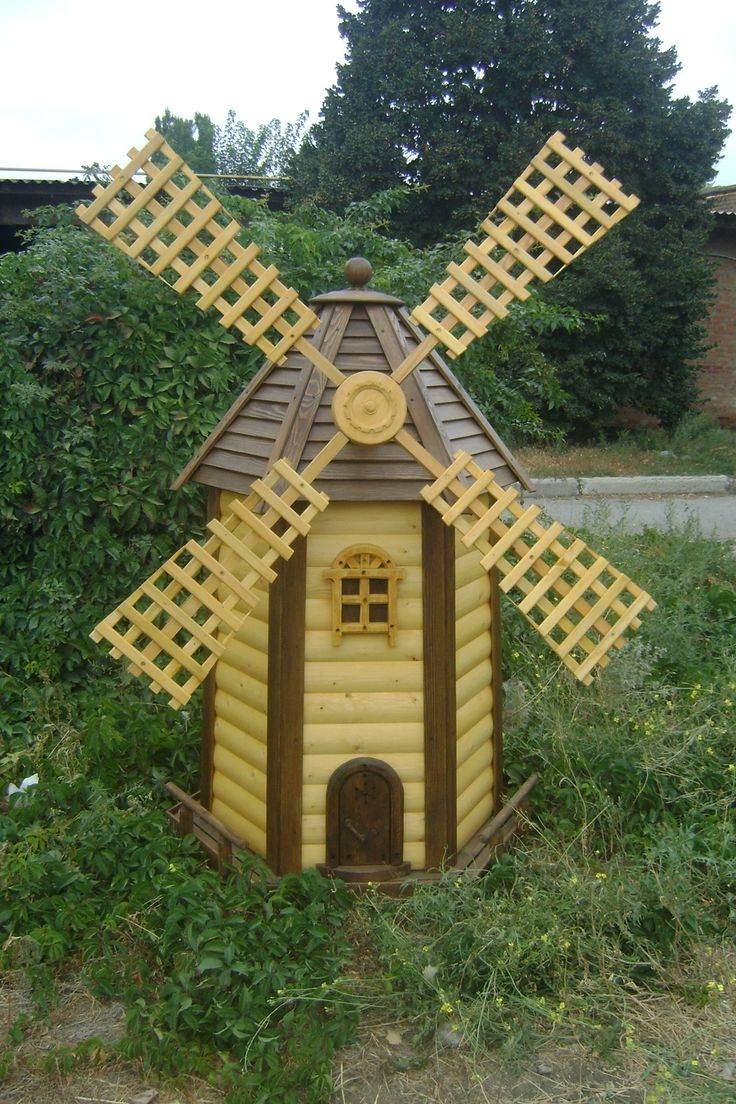

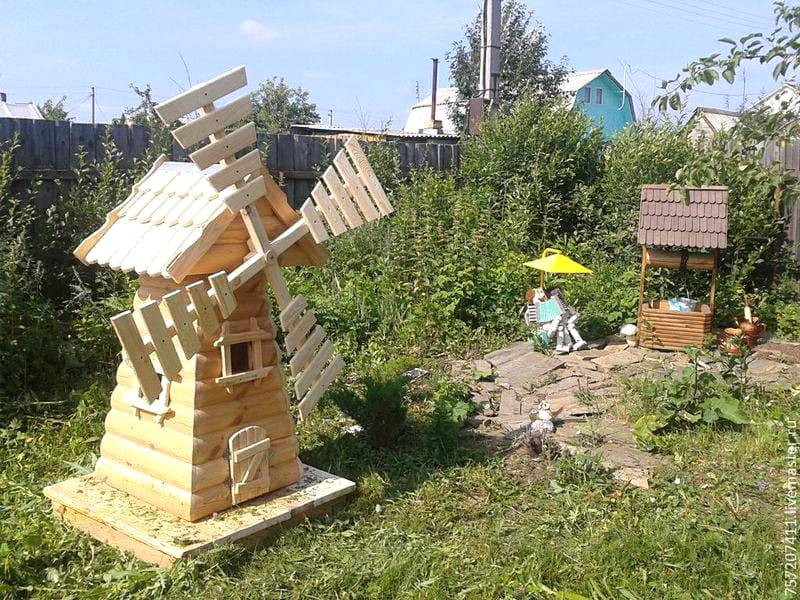

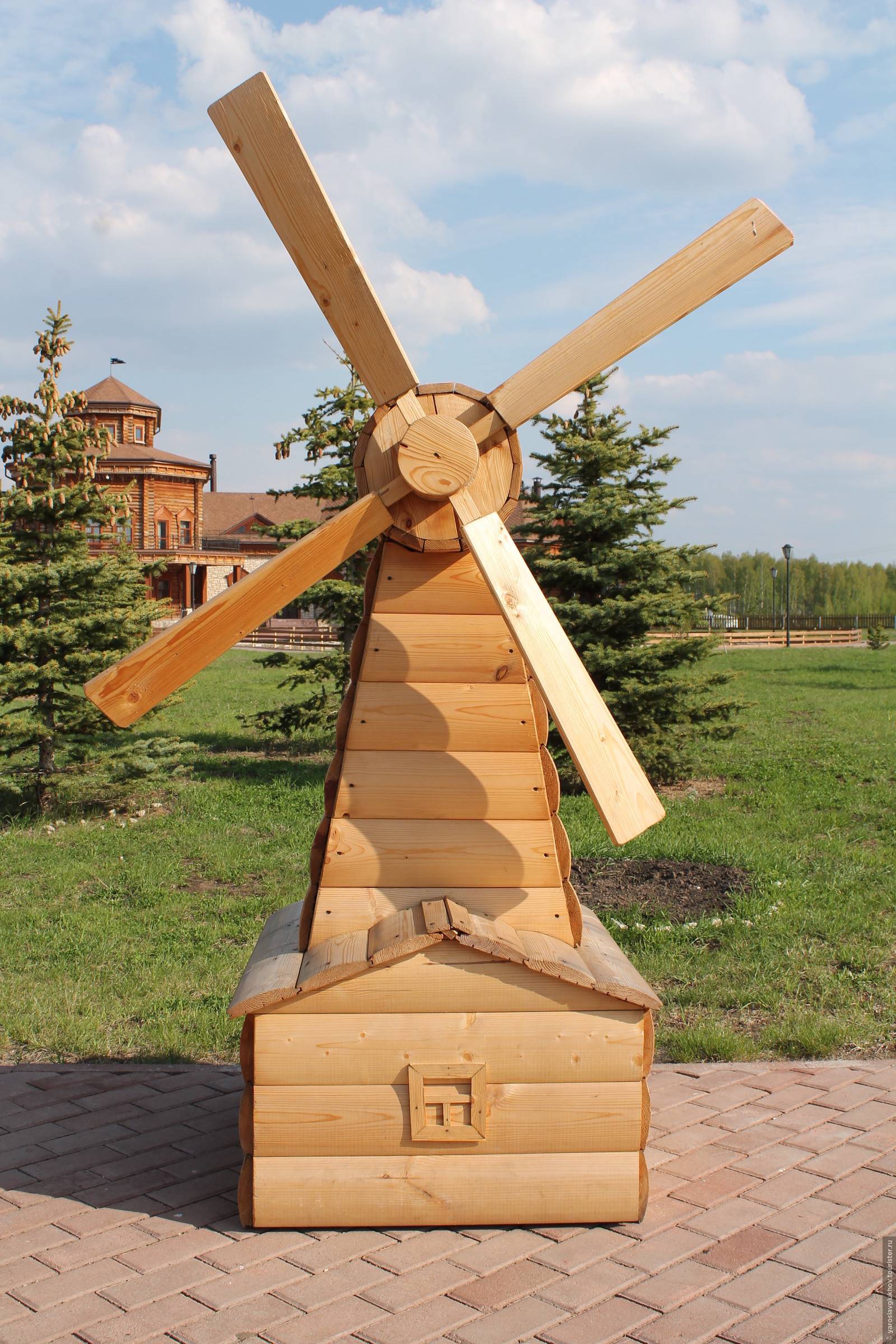

Мельница из дерева

Монтаж каркаса. Для него возьмите 4 одинаковых бруска и прибейте к основе таким образом, чтобы получить в итоге усеченную пирамиду. Снаружи обшейте конструкцию вагонкой.

Внимание! От того, насколько аккуратно и правильно собран каркас, зависит общий внешний вид готовой мельницы. Не ленитесь делать замеры.. Изготовление крыши:

Изготовление крыши:

• подготовьте 2 одинаковых треугольника из фанеры или ДСП;
• соедините их вверху и по бокам;
• прикрепите к основанию.

Создание вертушки:

• возьмите 2 одинаковые доски;
• в центре каждой из них сделайте пазы таким образом, чтобы при наложении досок друг на друга в виде креста эти выемки соединились;
• закрепите место стыка болтами;
• вырежьте крылья мельницы – они могут иметь форму треугольника или трапеции;
• прибейте крылья к лопастям;
• прикрепите вертушку к горизонтальной оси.

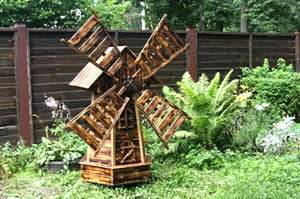

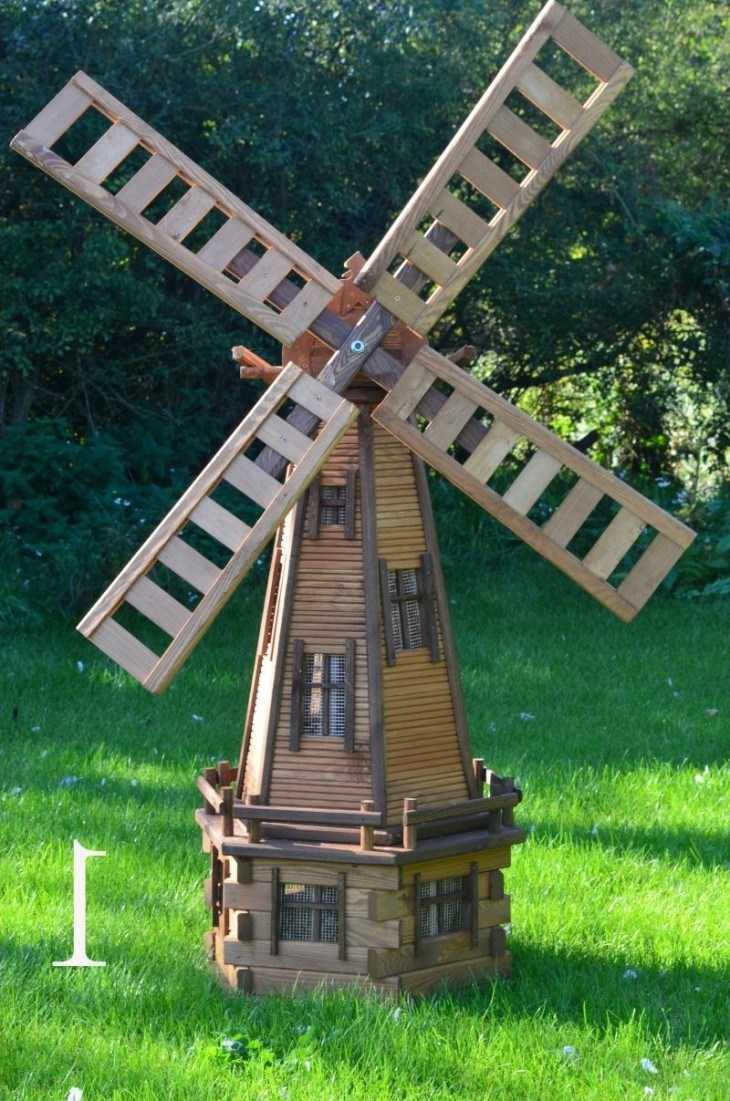

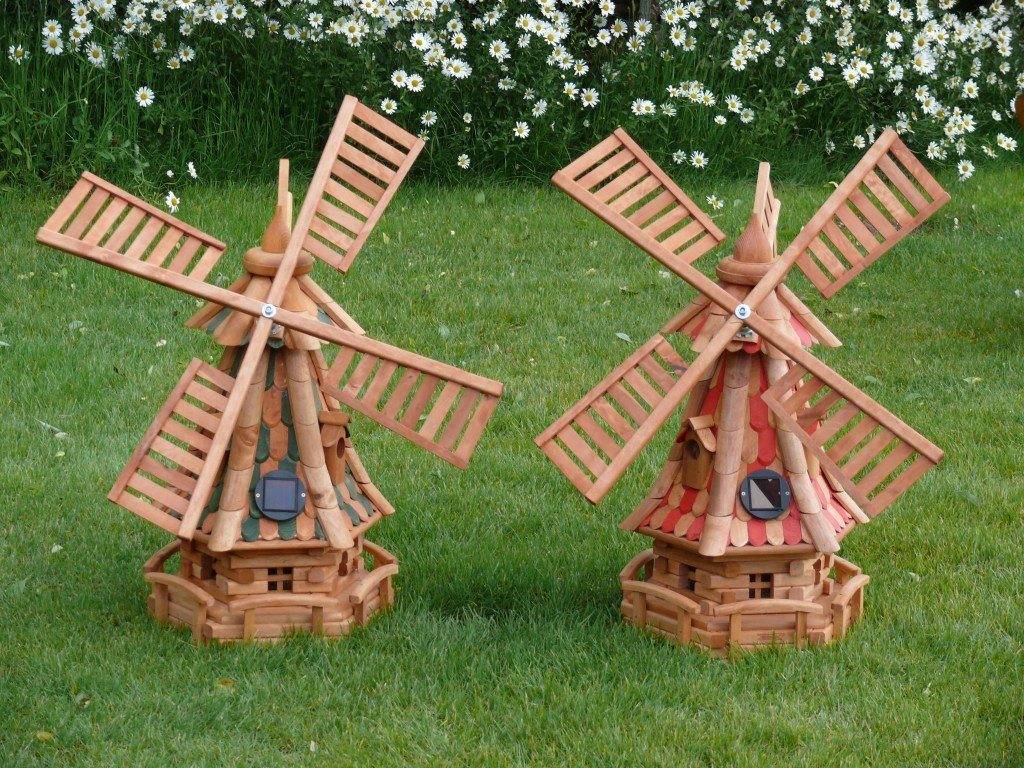

Как сделать декоративную мельницу самостоятельно

Отличного результата можно добиться и без опыта подобной работы, проявив грамотный подход на всех этапах создания декоративной мельницы.

В первую очередь необходимо разработать проект мельницы. Сделать это можно самостоятельно или использовать готовый чертеж декоративной мельницы подходящего размера и типа.

Подробный чертеж поможет точно рассчитать расход материала и определить последовательность технологических этапов работы.

На следующем этапе необходимо расчистить площадку в месте размещения конструкции.

К опоре крепят четыре бруска равной длины для формирования каркаса мельницы. Сверху брусья соединяют для придания каркасу дополнительной жесткости.

Готовый каркас обшивают фанерой или вагонкой.

Крыша моет иметь два или четыре ската. В качестве кровельного материала применяют черепицу или профилированный лист. Для мельницы небольшого размера оптимальным вариантом станет крыша с двумя скатами. Основу мастерят из бруса, изготавливая два треугольных торца. Сперва настилают на скаты фанеру, а затем и кровельный материал.

Стык обязательно закрывают коньком, он защитит сооружение от попадания внутрь влаги.

Для соединения частей конструкции применяют болты и саморезы.

Декоративная мельница с водопадом

Журчание воды и шелест крутящихся лопастей в вечернем саду создают непередаваемые ощущения комфорта и спокойствия. Декоративная водяная мельница с водопадом станет прекрасным дополнением к оформлению садового участка.

Принцип работы водяной мельницы

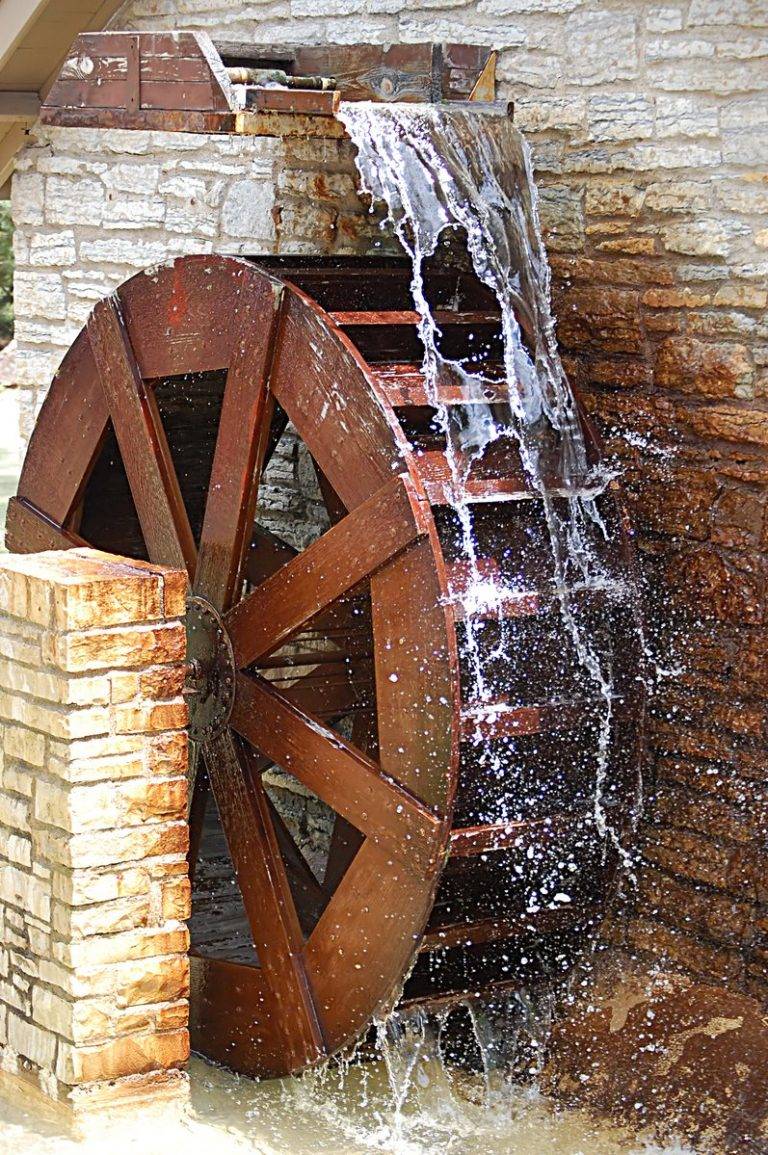

Если в ветряной мельнице для того, чтобы сдвинуть лопасти с места используется сила ветра, то в водяной за это отвечает поток реки. Сердце такой мельницы – колесо, установленное на берегу водоема под желобом, по которому течет вода.

Идеально место для установки – проточный водоем. Бегущая естественным путем вода создаст постоянную крутящую силу. Если на садовом участке нет реки или ручья, а мельницу очень хочется, воссоздать силу потока можно искусственно.

Возможные варианты:

• Установить колесо мельницы под водосточным желобом. В таком случае оно будет крутиться во время дождя.
• Для создания потока использовать возвышенность на рельефе. В наивысшей точке участка создается место сбора воды, которая по желобу будет подаваться на лопасти колеса.
• Запустить воду по кругу с помощью насоса. Создается искусственная возвышенность, например, из уплотненной земли ли камней. Внутрь закладывается шланг, по которому наверх будет подаваться вода.

Сегодня в магазинах встречаются установки, способные вырабатывать энергию от силы вращения колеса. Небольшая деревянная мельница сможет обеспечить электричеством работу собственного насоса и светодиодной подсветки.

Материалы и инструменты

Необходимые материалы:

• деревянный брус, рейки, фанера;
• резьбовая шпилька;
• гвозди, саморезы, болты с гайками разных размеров;
• труба для желоба;
• влагостойкий клей;
• защитная пропитка, лак или олифа.

Количество необходимых материалов определяется размерами будущей постройки.

Колесо мельницы имеет постоянный контакт с водой, поэтому все деревянные элементы необходимо пропитать защитным раствором, а применение металлических неокрашенных элементов свести к минимуму.

Для создания водяной мельницы понадобится стандартный набор инструментов:

• пила, ножовка или электролобзик;
• дрель или шуруповерт;
• молоток:
• рулетка;
• уровень.

Сооружение модели водяной мельницы

Рисунок 4. Схема погружного насоса для водяной мельницы.

Прежде чем возводить полноразмерную мельницу, стоит подумать, соответствуют ли ее размеры площади доступного пространства. На стандартном садовом участке, не отличающемся особо внушительными просторами, огромное сооружение будет смотреться нелепо и неуместно. Вместо этого рекомендуется собрать уменьшенную модель-миниатюру, которая отлично впишется в дизайн не слишком большого двора. Чертеж с точными размерами (в сантиметрах), по которому можно безошибочно собрать постройку, приведен на схеме (рис. 5). Для сооружения модели водяной мельницы могут понадобиться следующие материалы:

• тротуарные плиты с габаритами 75х50х5 см;
• булыжники для мостовой (серые кубики на схеме);
• битумная черепица;
• латунный резьбовой стержень;
• алюминиевый уголок;
• втулки, гайки, шурупы, дюбели, гвозди;
• монтажные рейки из дерева;
• фанера;
• специальный клей и защитная пропитка для древесины.

Также пригодятся такие инструменты:

Рисунок 5. Чертеж водяной мельницы.

• электролобзик;
• дисковая пила (болгарка);
• молоток, отвертки;
• влажная губка;
• нож;
• карандаш.

Каменные кубы (мостовые булыжники) укладываются в ряд по краям плит тротуара, сверху наносится и разглаживается увлажненной губкой раствор. Деревянные рейки при помощи электролобзика распиливаются в соответствии с размерами, затем из них формируется опорная конструкция сооружения, подобная каркасу. Места соединения сцепляются клеем по дереву, угловые элементы крепятся врубкой вполдерева. Все сборочные элементы из дерева нужно пропитать защитным раствором, чтобы постройка выдержала многолетний простой под открытым небом, омываемая дождями и снегом. Сформированный каркас, подпираемый раскосами, шурупами крепится к основанию. Затем окна каркаса заполняются кусками битумной черепицы, разрезанными болгаркой по соответствующим размерам и закрепленными силиконовым клеем. На фанерные листы карандашом наносится рисунок колесных дисков, затем электролобзиком выпиливаются нужные формы деталей.

К одному из двух колесных дисков приклеиваются куски порезанного на равные части алюминиевого уголка, имитирующие водозаборные лопасти.

Далее необходимо сделать опору для получившегося водяного колеса. Она должна иметь высокую надежность, поэтому после склеивания рекомендуется упрочить конструкцию шурупами, а в осевое отверстие вбить алюминиевую втулку. Колесо тоже следует выполнять аккуратно и надежно, так как от его качества зависит долговечность всего сооружения.

Ось мельницы представляет собой латунный стержень, на который следует надеть распорную втулку вместе с алюминиевой трубкой, что усилит крепление к стене. Потом на ось садится собранное ранее колесо. Такая же втулка необходима для отделения колеса от опоры, чтобы между ними был промежуток. Затем ось прикручивается гайкой, для чего стержень должен иметь резьбу. Верхнюю половину каркаса мельницы нужно обшить деревянными рейками.

https://www.youtube.com/watch?v=iXS5X3_41no

В нижней половине по углам при помощи клея крепятся деревянные уголки. Это необходимо для корректного совмещения деталей постройки. Ножом вырезаются куски черепицы для кровли, которые затем клеятся сверху домика.

Подготовка участка

Для сооружения постройки первым делом необходимо выбрать подходящее место и подготовить его. Следует расчистить участок и распланировать расположение всех частей водяной мельницы.Идеальное место для установки водяной мельницы – берег ручья или реки: проточная вода создает постоянную крутящую силу для колеса.

Но так как наша мельница декоративная, то построить её можно на любом садовом участке. Для функционирования колеса достаточно небольшого прудика.

Если водоем уже обустроен, то проблем с установкой постройки быть не должно. Но если вы только собираетесь устраивать пруд, а в нем водяную мельницу, тогда вам пригодятся следующие советы:

• не следует располагать водоем с мельницей в местах большого скопления деревьев и кустов;
• место должно быть хорошо проветриваемое;
• если на участке есть неровные места, то устраивать мельницу лучше на них;
• следует учитывать, что рядом с водяной мельницей будет повышенная влажность и мокрая почва.

Искусственный водопад – отличное решение для дачного участка. Как сделать его своими руками, читайте здесь. Шпалеры для вьющихся растений украсят ваш дачный участок и разделят его на зоны.

Преимущества декоративной мельницы

Кроме очевидной роли – эстетического оформления участка – мельница для сада может выполнять и более практичные функции. Например, стоит отметить следующие достоинства декоративной конструкции:

• Возможность скрыть канализационные люки и трубы коммуникации.
• Мельница может выступать в роли цветочного вазона оригинальной формы.
• На дачном участке подобная конструкция может использоваться для хранения небольшого садового инвентаря: удобная и весьма практичная задача.

От цели строительства такой мельницы определяются и особенности изготовления: учитывается прочность конструкции, материал, фактура и декоративная отделка.

Конструкция ветряной мельницы: дополнительные функции

По мнению специалистов, такое приспособление как ветряная мельница совершенно незаслуженно считается пережитком прошлого. Это обусловлено бурным развитием современных технологий, к разряду которых отнесено популярное инженерное направление – ветроэнергетика, благодаря которому традиционная ветряная мельница превратилась относительно недорогой, но в то же время очень эффективный и экологичный источник энергии, получивший название ветрогенератор.

Энергии, генерируемой такой модифицированной ветряной мельницы, мощность которой колеблется в пределах 10 КВт, будет достаточно для полноценного отопления и горячего водоснабжения загородного коттеджа. Конечно же, необходимо ответить, что мельницы, использующиеся для преобразования энергии ветра в тепловую энергию, сооружаются в соответствии с более сложными схемами, однако факт использования ветряной мельницы в роли генератора пророчит ей большое будущее. По мере развития популярного направления – ветроэнергетики, модели ветряных мельниц не перестают модернизироваться и усовершенствоваться, но азы их конструкции остаются неизменными – как и в далекой древности, ветряные мельницы представляют собой ротор, расположенный в горизонтальном направлении, и несколько крыльев четырехугольной формы. Единственное отличие современных модификаций от первоначальных конструкций заключается в материалах, использующихся для их сооружения.
