Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности

Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.

Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:

Q = G×s

В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.

Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края

Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.

Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа

Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.

Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.

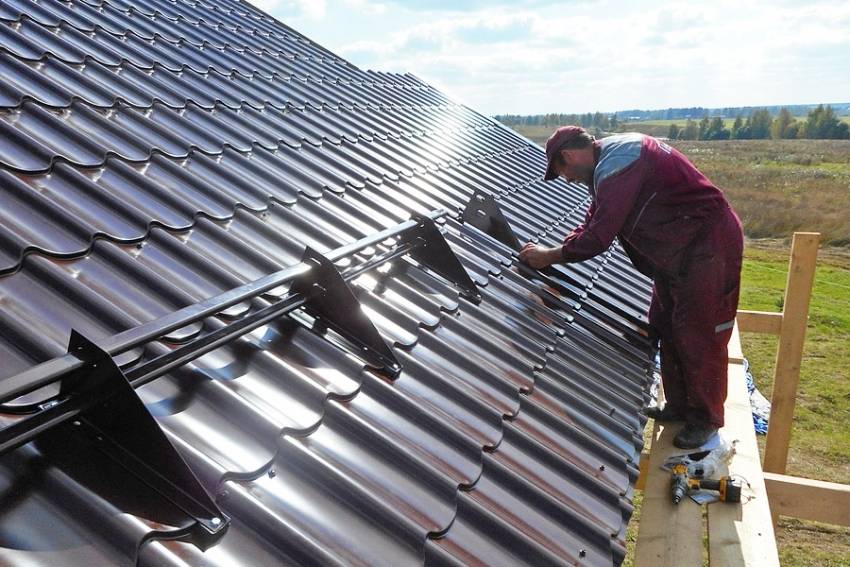

Процесс монтажа трубчатых снегозадержателей на металлочерепицу

Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.

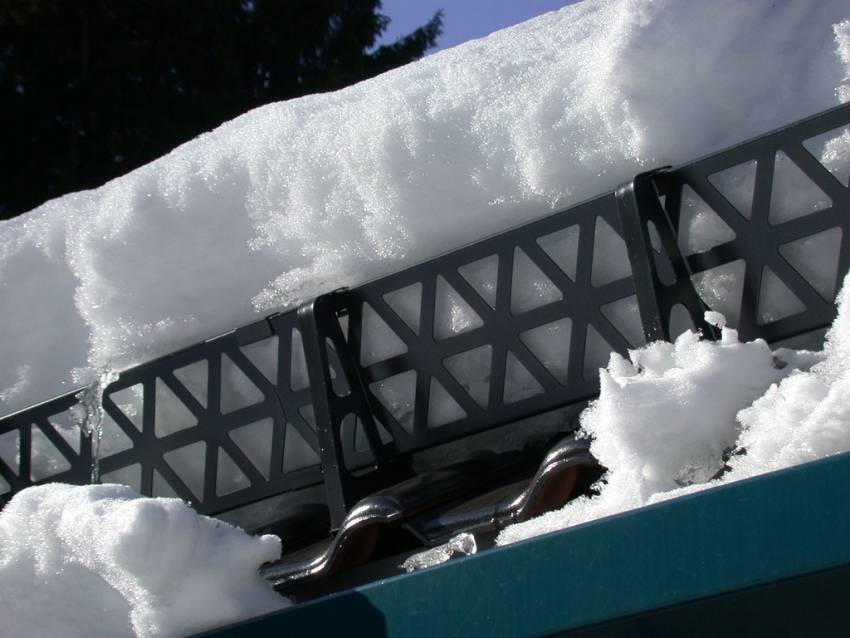

Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить

Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.

Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.

Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы

Уголковые снегогозадержатели на металлочерепицу

Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.

Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.

Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.

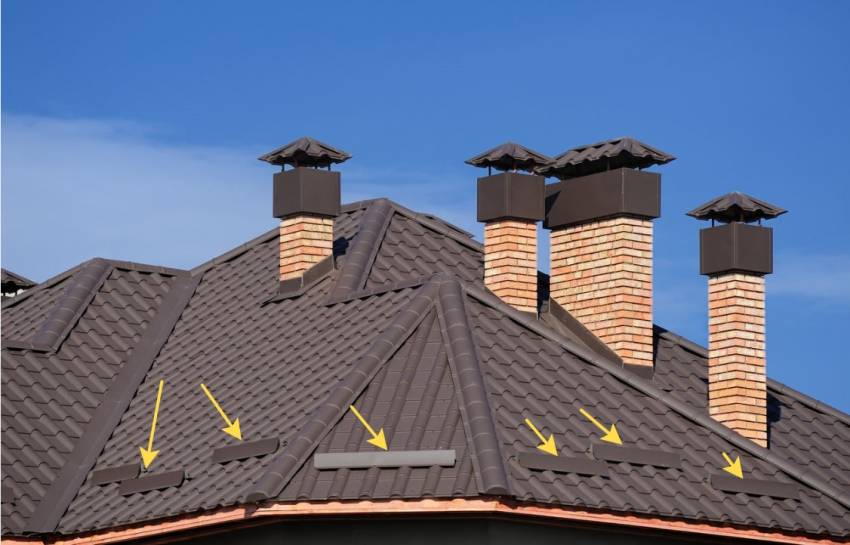

Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей

Что такое модульная металлочерепица?

Модульная металлочерепица – это современный кровельный материал, который визуально напоминает обычную металлочерепицу. Отличие в том, что он производится не в виде листов большого размера, а в виде небольших модулей, которые легко крепятся друг к другу с помощью саморезов в процессе монтажа.

Профиль модульной металлочерепицы волнообразный, он может иметь различную форму и высоту, отчего зависит внешний вид изделия. Кровельные полотна могут иметь различную окраску наружного покрытия. Начиная от коричневого, заканчивая голубым или красным.

Строение листов модульной металлочерепицы многослойное, оно состоит из нескольких компонентов: основой из высоколегированной стали с повышенной устойчивостью к коррозии, грунтовки и внешнего полимерного покрытия, защищающего от механических повреждений и придающего эстетичный внешний вид.

На нижней части покрытия нанесена антикоррозийная грунтовка, которая также защищает от разрушения металла под воздействием влаги. Такое строение делает модульную металлочерепицу одним из самых востребованных материалов для укладки крыши своими руками.

Лист модульной металлочерепицы

Строение листа

Распространенные ошибки начинающих мастеров

Не всем новичкам удается покрыть крышу металлочерепицей правильно, поэтому в ходе эксплуатации появляются протечки, избыточная влажность или промерзания в мансардных помещениях, а также другие проблемы.

Частые ошибки при монтаже металлочерепицы своими руками:

  1. Отсутствие утолщенной обрешетки в самом низу приводит к деформации кровельных листов при креплении, что негативно сказывается на внешнем виде и эксплуатационных качествах.
  2. Уменьшение выпуска металлочерепицы за линию карниза (менее 50 мм). Новички часто пренебрегают установкой дополнительной доски снизу и смещают листы вверх, закручивая саморезы под ступенью. Выпуск сокращается до 2-3 см, что создает сложности при устройстве водосточной системы.
  3. Чрезмерное перекручивание саморезов, в результате чего ухудшается герметичность в местах крепления. Пережатый уплотнитель в скором времени отваливается, под шляпку начинает проникать влага.
  4. Отсутствие контробрешетки приводит к нарушению естественной вентиляции и препятствует отводу конденсата, который образуется на внутренней части кровли при перепадах температур.
  5. Укладка пароизоляции вместо гидроизоляционной пленки с наружной стороны стропил препятствует выходу проникающего пара. Влага может концентрироваться в теплоизоляционном слое. Нельзя путать тип защитной мембраны.
  6. Диагонали скатов имеют высокие погрешности, что приводит к смещению листов относительно карниза и краев фронтонных свесов.

Монтаж нижних ендов и внутренних фартуков

Схема монтажа нижних ендов

Во внутренних углах кровли устанавливают ендовы (готовая кровельная деталь). Планка крепится к сплошной обрешетке при помощи саморезов, шаг расположения винтов –300 мм. Нахлест на стыках ендовных планок должен составлять не менее100 мм.

На месте вывода кирпичных труб дымохода монтируется внутренний фартук.

Делается это еще до того, как будет уложена металлочерепица  — инструкция рекомендует следующий порядок действий:

  • Выбрать подходящие по размеру планки примыкания;
  • При помощи болгарки на поверхности трубы сделать штробу;

Совет! Штробить нужно по кирпичу, а не по шву кладки. Штроба должна быть не менее 15 мм глубиной и проделывается не строго горизонтально, а по направлению вверх с небольшим уклоном.

Достоинства материала

Многие домовладельцы все чаще выполняют монтаж модульной металлочерепицы, отказываясь от более дешевых материалов. Главное преимущество этого технологичного покрытия – это то, что оно просто создано, чтобы облегчить укладку кровли своими руками. Сильными сторонами модульного металлопрофиля считают:

  1. Небольшой вес. Модульная металлочерепица – более легкий кровельный материал. Вес одного элемента не превышает 4 кг, благодаря чему его монтаж не требует усиления стропильной системы и обрешетки.
  2. Оптимальный размер. Небольшой размер отдельных частей металлочерепицы упрощает раскрой покрытия, а также снижает количество остатков и обрезков, что в конечном итоге положительно сказывается на расходе кровельного материала.
  3. Простота технологии укладки. Перекрытие кровли – дело непростое, обычно для таких работ привлекают опытных мастеров, а еще спецтехнику, устанавливают леса. Небольшие размеры и легкий вес модуля позволяет произвести укладку своими руками практически в одиночку.

Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы

Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.

Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.

Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов

Укладка металлочерепицы: подготовительный этап и проведение расчетов

Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.

Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.

Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.

В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската

Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов

Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица

В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.

Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши

Материалы и инструменты для укладки металлочерепицы своими руками

Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:

  • шуруповерт;
  • электродрель;
  • ножницы для резки металла;
  • измерительная рулетка;
  • молоток;
  • маркер;
  • монтажная лента.

Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

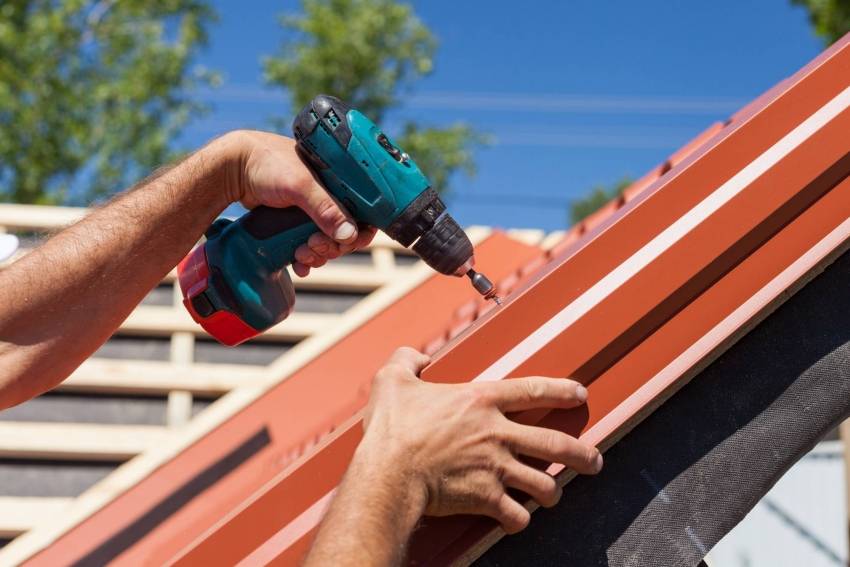

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта

Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.

Особенности монтажных работ

Послойное расположение элементов крыши

Для примера будем рассматривать монтирование обрешёточных досок на кровлю с утеплителем, потому как это наиболее сложный вариант:

  1. До начала укладки настила необходимо выполнить некоторые подготовительные монтажные работы. Гидроизоляцию размещают под металличерепичным покрытием, а крепить её нужно степлером к стропильным ногам. Антикондексационная пленка настилается внахлёст. Работы проводят, перемещаясь снизу вверх крыши. При этом подходящей шириной нахлеста будет величина не меньше десяти сантиметров.
  2. Далее приступаем к набивке контррейки. У неё есть еще одно название, которое отражает предназначение, — вентиляционная рейка. Для этого подойдёт деревянный обрезной брус, имеющий сечение 32х50 мм. Также можно использовать доски с параметрами 32х100мм.

  3. Контррейку необходимо уложить, отступив от свеса от 15 до 20 см., и оставить место, где будет производиться крепление первой обрешёточной доски. Стартовую доску нужно выбирать с толщиной, соответствующей сумме толщин обрешётки и контррейки.
  4. В случае установки первой обрешётки на контррейку, её толщина должна превышать рядовые элементы на 10-15 см. Это позволит избежать образования висячего выступа на краю свеса.
  5. Правильная установка стартовой доски потребует особого внимания при монтаже. Её необходимо прибить к концу стропильной ноги, располагая по прямой линии. Делают это по всему карнизному свесу. Далее с помощью шурупов потребуется прикрутить вертикальную доску, которую также называют лобовой, и карнизную планку из металла.
  6. Крепление водосточного жёлоба осуществляют к лобовой доске.
  7. Первый лист металлочерепичной кровли укладывают таким образом, чтобы обеспечить выступ в 3-4 см. за край карнизной планки. Это обеспечит попадание снега и дождя непосредственно в жёлоб без возможности затекания в подкровельное пространство.
  8. Самое сложное — правильно оформить свес. Дальнейшее крепление рядовых досок обрешётки производят с помощью саморезов или гвоздей к поверхности основания, параллельно стартовой доске.
  9. При любом варианте крепления досок обрешётки нельзя допускать выпирания крепёжных элементов. А их размещение должно производиться по центру доски. При работе с саморезами необходимо правильно поджимать прокладки.
  10. Для того, чтобы не ошибиться с расстоянием шага обрешётки и упростить работы по постоянному замеру, можно использовать шаблоны. Для этого подойдут две рейки соответствующей длины. Прикладывать их нужно на нижнюю доску, а по верхней части можно будет выровнять следующую доску обрешётки.

  11. При работе с укладкой металлочерепицы на обрешётку конька или фронтона может возникнуть сложности с обзором мест крепежа. Листы будут закрывать настил. При отклонении шага досок обрешётки даже на, казалось бы, незначительные пару сантиметров можно просто промахнуться с размещением крепёжных элементов. Следствие — дефект  в виде сквозного отверстия к кровельном покрытии.
  12. Ещё один сложный момент в креплении досок обрешётки — коньковая часть. Необходимо учесть дополнительно к основному креплению листа металлочерепицы установку специального профиля, который будет прикрывать стык по всей длине. Для того, чтобы обеспечить такой монтаж, используют доски настила увеличенной ширины. Допустим и ещё один вариант — установка впритык двух узких обрешётин.

Соблюдение следующих важных правил гарантирует вам правильный монтаж обрешётки:

  1. В месте, где обрешётка примыкает к коньку, трубе, мансардным окнам или ендовам, её шаг сокращается максимум до одного сантиметра. Для этих мест рациональнее использовать сплошную обрешётку.
  2. Водосточные желоба, как правило, крепятся на кронштейны, которые необходимо устанавливать до начала работ по монтажу металочерепицы. То же самое качается карнизной планки.
  3. Антиконденсатная пленка поможет защитить утеплитель от влаги. Укладывают её без натяжения, а минимальное провисание допускается в один-два сантиметра.
  4. Чтобы компенсировать линейное расширение при постоянном изменении влажности воздуха, обрешётку из листового материала выполняют с зазором в 3-5 мм. Также необходимо сместить рядовые листы относительного первого на расстояние, равное половине ширины. Это позволит увеличить прочность системы стропил.

Общие сведения

Обратите внимание, что создал и запустил в производстве весьма оригинальный и красивый профиль завод RАNNILA SТЕЕL. Длительное время металлическая черепица такого типа производилась в Финляндии и давно стала эталоном качества

На данный момент металлическое покрытие с фирменным профилем делают десятки зарубежных и российских компаний. Оригинальный профиль чаще всего подделывают, в отличие от остальных моделей. В РФ можно найти Монтеррей, который произведен в Воронеже, на просторах Китая или в сибирской глубинке. Штампуется кровельное покрытие на самом современном оборудовании из металла, который сделан в России. По этой причине не следует удивляться, что приобретенные в различных местах узлы к металлической черепице Монтеррей могут попросту не подойти к кровельному покрытию, и будущий монтаж покрытия может стать адской пыткой.

Еще одним отличием является специфичный рисунок поверхности прекрасно подходит для кровель здания с любым дизайном и стиле. Исключением из правил стал модерн и современные техно-стили, для подобных кровель специалисты советуют более современный «шоколадный» Каскад. Большинство дизайнеров не без оснований говорят, что металлическая черепица Каскад и Монтеррей являются антиподами, но вот по качеству и долговечности они идентичны.

Монтаж листов металлочерепицы

Рекомендуем  прочитать:
Как правильно сделать гидроизоляцию крыши

Укладка листов металлочерепицы может проводиться двумя способами – в один ряд и в несколько рядов. Для каждого способа монтажа кровли имеются определенные правила – если их игнорировать, то результат работы вряд ли будет идеальным.

Пошаговая инструкция укладки металлочерепицы в один ряд:

  • ряд монтируется справа налево;
  • кладут первый лист, выравнивая его по карнизу;
  • первый лист крепят с помощью кровельного самореза, вкручивая его по центру;

Обратите внимание: этот первый саморез вкручивается не до конца, он служит временным крепежом

  • внахлест на первый лист кладем второй;
  • скрепляем два листа металлочерепицы кровельными саморезами – это делается основательно;
  • подобным способом выкладываем весь ряд металлочерепицы;
  • крепим листы к обрешетке кровельными саморезами.

Обратите внимание: последний лист в ряду не крепится к обрешетке – это нужно будет сделать только после полной укладки второго ряда. Пошаговая инструкция монтажа металлочерепицы в несколько рядов:

Пошаговая инструкция монтажа металлочерепицы в несколько рядов:

  • выкладка листов идет справа налево;
  • первый/второй/третий листы кровельного материала монтируются идентично тому, как это делается в первой пошаговой инструкции, но только не скрепляются между собой саморезами;
  • четвертый лист металлочерепицы устанавливается над третьим – это делается внахлест, то есть четвертый лист должен перекрывать третий лист;
  • идентично покрываем весь скат;
  • после установки всех листов металлочерепицы сразу на три ряда можно их скрепить между собой кровельными саморезами основательно.

Как видно из инструкции, ничего архисложного в монтаже крыши из металлочерепицы своими руками нет. Но стоит прислушаться к рекомендациям специалистов:

  • если покрывается двускатная крыша, то монтаж металлочерепицы нужно начинать с торца (любого);
  • при необходимости укладки рассматриваемого кровельного материала на крышу типа «шатер» работа ведется с самой верхней точки, постепенно двигаясь в разные стороны, опускаясь вниз;
  • до укладки металлочерепицы во внутренних стыках ската необходимо прикрепить ендову;
  • монтаж листов рассматриваемого кровельного материала производится снизу вверх, исключение составляет лишь крыша типа «шатер»;
  • на местах верхнего состыкования листов крепится верхняя планка ендовы;
  • для крепления листов металлочерепицы используются белые саморезы с головкой, подходящей под восьмигранный ключ. Проверьте наличие резиновой шайбы на саморезе – она предотвратит проникновение влаги под крепеж;
  • саморезы вкручиваются только в изгиб листа по следующему принципу: нижний ряд листа крепится через волну, дальше можно вкручивать саморезы также через волну, но в шахматном порядке.

Важно: для покрытия крыши неправильной формы (с выходом на чердак или округлой, трапецевидной формы) нужно будет резать листы металлочерепицы в размер нестандартных участков. Это можно делать только специальными ножницами или ножовкой по металлу, но ни в коем случае не применять электроинструмент с высокими оборотами

Дело в том, что во время работы таким инструментом по металлочерепице происходит сильное нагревание материала – это приводит к нарушению защитного покрытия кровельного материала, сокращает его срок эксплуатации. Полученные срезы желательно обработать краской – это предотвратит появление ржавчины на листе.

Плюсы и минусы покрытия

Металлочерепица – стальные профилированные листы с защитно-декоративным полимерным покрытием, которые имитируют натуральную керамическую черепицу. Толщина стандартных изделий составляет 0,5-0,6 мм. Выпускается более тонкий материал (0,35-0,45), но он недолговечен – быстро окисляется и поражается коррозией. Листы толщиной 0,7-0,8 относятся к элитному сегменту кровельного покрытия, являются самыми качественными и, соответственно, дорогостоящими.

Рисунок 1. Структура металлочерепичного листа

Основные преимущества металлочерепичных листов:

  • Малый вес – в пределах 3,5-6 кг в зависимости от толщины. Это позволяет монтировать листы на шаговую обрешетку без усиления стропильной системы.
  • Простое устройство металлочерепицы – главное качественно сделать стропильную систему и обрешетку под укладку листов.
  • Стойкость к коррозии – цинковое и полимерное покрытия обеспечивают надежную защиту материала от образования ржавчины под воздействием влаги. Но учитывайте, что при неправильной укладке даже двойная антикоррозионная защита не способна будет защитить стальную основу.
  • Хорошая жесткость и прочность – материал выдерживает довольно большие нагрузки за счет волнистого профиля.
  • Наличие любых доборных элементов – ендовы, специальные планки для карнизов и фронтонов, коньки, снегозадержатели, элементы водостоков, лестницы, молниезащита, примыкания для дымоходов и вентиляционных труб.

Средний срок службы данного кровельного покрытия составляет не менее 20 лет, но все зависит от толщины листа и вида полимерного покрытия. Так, на изделия, покрытые полиуретаном, крупные производители дают до 50 лет гарантии на сквозную коррозию.

Разновидности и размеры металлочерепицы Монтеррей

Данный продукт выпускается в трех вариантах:

  • стандарт;
  • СуперМонтеррей;
  • МаксиМонтеррей.

Перечисленные материалы отличаются друг от друга размерами профиля и величиной шага волны.

Размеры стандартной черепицы Монтеррей:

  • ширина листа – 1180 мм (с учетом нахлеста – 1100 мм);
  • толщина листа – 0,4-0,5 мм;
  • высота профиля – 39 мм;
  • шаг волны – 350 мм.

Размеры черепицы СуперМонтеррей:

  • ширина листа – 1180 мм (с учетом нахлеста – 1100 мм);
  • толщина листа – 0,4-0,5 мм;
  • высота профиля – 46 мм;
  • шаг волны – 350 мм.

Размеры черепицы МаксиМонтеррей:

  • ширина листа – 1180 мм (с учетом нахлеста – 1100 мм);
  • толщина листа – 0,4-0,5 мм;
  • высота профиля – 39 мм;
  • шаг волны – 400 мм.
