Монтаж подвесного потолка Армстронг

Когда выбирают металлосайдинг под бревно

Об уютном доме из настоящего деревянного сруба мечтают многие. Однако большинство все-таки выбирают стройматериалы последнего поколения. Они более функциональны, практичны, с ними строительный процесс идет быстрее. Обшивка под бревно превратит дом из любого стройматериала – из пеноблоков, кирпичный в красивый и уютный бревенчатый. Дом из металлосайдинга намного проще в уходе, чем деревянный. За натуральной древесиной необходим постоянный регулярный уход — ее необходимо пропитывать антисептиками, обрабатывать гидрофобизаторами, время от времени красить. Сайдингу это не требуется, разве что вымыть от пыли и грязи пару раз в год. Кроме этого, металлосайдинг ремонтопригоден. При повреждении одной панели ее можно вытащить и заменить.

Область применения бревенчатого металлосайдинга обширна. Его используют при отделке многочисленных зданий: магазинов, домов, дач, коттеджей, кафе, турбаз, баз отдыха и пр. Металлическая обшивка под бревно также может применяться для реконструкции уже построенных зданий, например, имеющих историческую ценность.

Соединительная рейка 600 мм

Самая короткая соединительная рейка имеет аналогичную остальным деталям каркаса T-образную конфигурацию и окрашенную лицевую часть. На торцах предусмотрены шипы-защелки, которые рассчитаны под пазы в 1200-миллиметровых рейках. Соответственно, 600-миллиметровые рейки устанавливаются перпендикулярно 1200-миллиметровым.

Подвесной каркас Албес T24 Эконом каркас белый 0,6 м

Тип: профиль Длина: 600 мм

Подвесной профиль Албес Т24 ЕВРО белый 0,6 м

Тип: профиль Длина: 600 мм

Подвесной каркас Люмсвет Т24 белый 0,6 м

Тип: профиль В упаковке: 60 шт. Длина: 600 мм

По сути, с помощью этих деталей заполняются все оставшиеся пустоты в каркасе конструкции Армстронг.

Что такое Армстронг?

Поднимая вопрос, как производится разметка потолка Армстронг, полезно было бы узнать, что это за система, и каковы её особенности.

Армстронг – типичная подвесная ячеистая потолочная система, состоящая из металлического каркаса и облицовочных панелей, кассет. Именно от названия одной из самых дешёвых их разновидностей технология и получила на отечественном пространстве своё настоящее имя.

В целом всё качество данного потолка можно оценивать как раз по качеству его кассет.

Они могут быть:

• Минеральными
• Металлическими
• Пластиковыми
• Стеклянными
• Деревянными

Иметь как закрытую, так и открытую структуру (грильято)

Есть в этих потолках как свои преимущества:

• Быстро монтируется
• Имеет доступную стоимость
• Не требует для сборки особой квалификации
• Даёт возможность частичного или полного демонтажа без ущерба для облицовочного материала

Так и недостатки:

• Преимущественно сложны в уходе
• Крадут пространство
• Большинство кассет экологически небезопасны
• Большинство кассет боятся влаги

Технология монтажа

Установка проходит довольно просто, с ней самостоятельно справится и непрофессионал. Рассмотрим поэтапно технологию монтажа потолков Армстронг с ячейками стандартного размера 600х600 мм.

Разметка

Первым делом с помощью лазерного нивелира определяют самую низкую точку потолка. От неё отмеряют расстояние до будущих плит (минимальный отступ 100 мм, рекомендуемый — 200-250 мм). На этом уровне ставят отметки в углах и с помощью малярного шнура соединяют их линией по периметру комнаты. Так получают место крепления пристенного молдинга и высоту установки несущего профиля.

Затем переходят к разметке потолочной поверхности. Методом пересечения диагоналей находят середину. От неё проводят перпендикуляры к стенам и размечают линии в соответствии со схемой.

Сборка каркаса

По периметру комнаты устанавливают пристенные молдинги. Крепёж подбирают в зависимости от материала стен. В углах профиль подрезают ножницами по металлу и стыкуют под углом 45 градусов. На прочность конструкции это не повлияет, так как пристенный уголок нагрузки не несёт.

После этого по линиям на потолке согласно схеме сборки устанавливают подвесы. Максимальный шаг — 1,2 м, а от стен отступают 0,6 м. К бетонному потолку подвесы крепят через анкерные болты или дюбеля, предварительно просверлив отверстия. Для деревянного берут саморезы.

После этого собирают несущую часть каркаса. Профили вешают на подвесы, вставляя крюк в отверстие на рейке. Собранный каркас должен располагаться в одной плоскости. Этого добиваются с помощью строительного уровня или натянутой через всю комнату верёвки. Высоту регулируют, изменяя длину подвеса.

Концы несущих реек упираются в пристенный молдинг. Если длины профиля не хватает, его наращивают, используя замок по краям. При необходимости рейки подрезают.

Затем с шагом 60 см устанавливают длинные поперечные профили, их укладывают поперёк несущих, вставляя замок в щель-крепление. После этого между ними крепят короткие рейки, которые образуют квадратные ячейки каркаса.

Монтаж светильников и вентиляции

Разводку электрики проводят до укладки плит. Светильник поднимают к потолку и подключают к сети. Затем аккуратно укладывают в ячейку.

Для вентиляции предварительно устанавливают сплит-систему (как правило, в незаметном углу). Решётку заводят в ячейку и крепят к корпусу блока.

Укладка плит

Панель заводят за профили, развернув по диагонали. Затем поворачивают и укладывают на направляющие. Если каркас смонтирован правильно, плита легко ложится, для установки не нужно прилагать усилий.

Крайние плиты часто приходится подрезать. Это делают строительным ножом по линейке. Режут только с лицевой стороны.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

• минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
• металлические угловые профили – 3 м;
• направляющие основные, их длина 3,7 м;
• направляющие поперечные – 1,2 м;
• подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

• количество минеральной плиты стандартного размера – 2,78хS;
• профили металлические для монтажа на стену – Р/3;
• направляющие основные – 0,23хS;
• поперечные направляющие – 1,4хS;
• число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.

Подробная инструкция монтажа потолка

Монтаж потолка производится в следующем порядке:

• обмер помещения и разбивка основных взаимо перпендикулярных осей;
• вынос отметок чистого потолка на стены и колонныудобнее всего использовать лазерный уровень для этих целей
• разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств перед установкой потолка основные оси можно обозначить натянув обычную веревку яркого цыета, что бы хорошо было видно;
• крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей устанавливаемых через 0,5 м монтаж углового профиля с помощью перфоратора отметка углового профиля для обрезки внутреннего угла обрезка углового профиля для внутреннего угла второй угол не обрезается, укладывается поверх обрезанного обрезанные под углом 45 градусов угловые профили подготовка углового профиля для установки на внешний угол, обрезаем до нужного размера ножницами по металлу отмечаем угловой профиль для обрезания обрезаем угловой профиль для внешнего угла под 45 градсов фиксация углового профиля на внешнем угле для последующего монтажа с помощью дюбелей;
• крепление подвесов с тягами к базовому потолку посредством анкерных элементов;
• установка основных Т-профилей 24х38 и выравнивание их в одной плоскости прорезь несущей направляющей должна совпадать с основной осью лишняя часть первой направляющей отрезается, для этого используются ножницы по металлу один край направляющей кладется на угловой профиль другой край подвешивается и выравнивается по лазерному уровню;
• установка поперечного Т-профиля в просечки основного профиля ;
• установка продольного Т-профиля в просечки поперечного профиля;
• укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании . Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;
• при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;
• установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа подготовка плиты для вырезания отверстия разметка отверстия на поверхности потолочной панели вырезание отверстия под встраиваемый светильник.

Пошаговая сборка потолка Армстронг

Приступая к работе, нужно пользоваться инструкцией по монтажу потолка Армстронг.

Установка производится в несколько этапов:

• Разметка уровня расположения конструкции . От правильности выполнения данного этапа во многом зависит успешный результат всей работы. Для проведения разметки пользуются лазерным уровнем. Ее начинают с самого низкого из четырех углов комнаты. В нем откладывают от потолочного перекрытия среднюю длину подвеса так, чтобы его можно было регулировать в направлении — и вверх, и вниз. Уровнем от этой точки по обеим стенам проводят линии, размечают углы, прилежащие к ним, и дальше продолжают линии на всех остальных стенах. В последнем углу прямые должны сойтись.
• Крепление стеновых профилей . При монтаже L-образных элементов задействуют дюбели и саморезы или анкерные болты с промежутком 50 сантиметров вниз полкой и выравнивают согласно ранее размеченной линии. Профиль сгибают в углах, прежде надрезав полку.

• Монтаж потолочных подвесов . Эти элементы каркаса служат для крепления несущего профиля. Чтобы разместить потолочные подвесы в требуемом месте, следует заранее наметить расположение реек. Их устанавливают параллельно короткой стене помещения с шагом 120 сантиметров. Для удобного проведения монтажа можно на потолке прочертить соответствующие линии или использовать для разметки меловой шнур. Далее на них согласно схеме отмечают места прикрепления подвесов. В соответствии с инструкцией по монтажу подвесного потолка Армстронг, эти комплектующие следует располагать на расстоянии не больше 120 сантиметров один от другого и 60 сантиметров от любой стены. Их закрепляют анкерными болтами или дюбелями. Для этого согласно разметке высверливают отверстия и фиксируют подвес за ушко штанги.
• Установка подвесов для осветительных приборов . Места, где запланирован монтаж светильников и блоков сплит – системы, необходимо дополнительно усилить подвесами, расположив их с небольшим смещением относительно основных комплектующих каркаса. Крючок подвеса часто мешает монтажу элементов, поэтому подвес желательно размещать со смещением величиной 5 – 10 сантиметров.
• Монтаж несущих профилей . Их располагают по предварительно нанесенной разметке и крепят при помощи крюков подвесов за отверстия, имеющиеся в профиле. Необходимо, чтобы концы несущих реек упирались в полку L-образного профиля. Когда оказывается недостаточно длины, ее нужно нарастить, применив стандартный замок, расположенный на одном из концов рейки. В случае необходимости профиль можно обрезать.

Потолки «Армстронг»

Особенности конструкции

Потолки «Армстронг» монтируются из панелей стандартного размера — 600х600 либо 600х1200мм. Именно специфика используемых панелей и определяет основные эксплуатационные параметры таких потолков:

• Основу панели составляет минеральное волокно. В качестве добавок при производстве таких изделий используют латекс, крахмал, целлюлозу и т.д.
• Лицевую часть панели окрашивают. Обычно потолок «Армстронг» делают белым, но можно найти и цветные разновидности.
• Отличаются панели и по структуре. Во-первых, у них могут быть разные кромки, что позволяет делать потолок либо идеально ровным, либо рельефным. Во-вторых, отличается текстура лицевой стороны: панель может быть гладкой, зернистой, узорной и т.д.

Крепятся панели на несущей конструкции, которая состоит из профилей и подвесов. Подвесы (пластинчатые или стержневые) фиксируются на потолке, а к ним крепятся несущие профили, которые располагаются горизонтально.

В ячейки, образованные пересекающимися профилями, укладываются плиты «Армстронг», формируя потолочное перекрытие.

Эксплуатационные преимущества

У подвесных потолков «Армстронг» есть целый ряд плюсов:

• Монтаж потолка позволяет скрыть все неровности перекрытия и замаскировать коммуникации.
• Подвесная несущая система собирается достаточно быстро, что значительно ускорят процесс отделки помещения.
• Владелец помещения может выбирать панели «Армстронг» разного цвета и текстуры – это открывает возможности для дизайна.
• Стоимость потока «Армстронг» вполне доступна.

Увы, есть у «Армстронга» и минусы:

• Первый недостаток – низкая влагостойкость, даже специальные плиты, пропитанные влагозащитным материалом, сохраняют свою форму только при умеренной влажности. Высокая влажность воздуха (усугублённая перепадами температур), попадание капель влаги или намокание панелей неминуемо ведет к их деформации.
• Пористая структура панелей становится причиной накопления ими неприятных запахов и сажи. Потому, например, для ресторанов с открытой кухней или открытым грилем такие потолки точно не подойдут.
• Декоративный потенциал «Армстронга» тоже ограничен. Небольшой ассортимент размеров, текстур и расцветок не позволит создать действительно уникальный интерьер.

Монтируем потолок Армстронг

Инструменты и материалы

Что же понадобится нам для установки потолка Армстронг?

Подвес

Для начала – необходимо приобрести составляющие самого потолка:

• Потолочные кассеты Армстронг;
• Профиль для каркаса;
• Пружинные подвесы;
• Встраиваемые светильники.

Объем закупки напрямую зависит от площади потолка, и, как правило, вычисляется без труда. Что касается профилей, то на 10 м2 обычно достаточно  пары несущих профилей и 15-17 поперечных.

Также нам будут нужны:

• Перфоратор;
• Шуруповерт;
• Крепежные элементы;
• Ножницы для резки металла;
• Пила по металлу (лучше дисковая);
• Уровень;
• Молоток и плоскогубцы.

Как правило, такой набор инструментов есть почти у каждого мастера.

Подготовка к монтажу

Первым этапом, который включает в себя инструкция по монтажу потолочной конструкции Армстронг, является разметка.

Разметка потолка включает в себя определение высоты потолка и разметку перекрытия под крепеж.

• Для этого установки высоты потолка с помощью лазерного уровня на стенах помещения по всему периметру проводится базовая линия – именно она и будет определять, на каком расстоянии от потолочного капитального перекрытия мы расположим потолок Армстронг.
• Расстояние от потолочного перекрытия определяется как дизайном комнаты, так и практическими соображениями – например, особенностями коммуникаций, проходящих по потолку, а также – габаритами встраиваемых светильников.
• После определения высоты мы переходим к разметке потолочного перекрытия. Наносим линии разметки в зависимости от выбранного нами типоразмера плит и характеристик каркаса. Отмечаем, где будут расположены подвесы.

В принципе, разметка потолочного перекрытия под потолок Армстронг ничего сложного не представляет. Главное – не спешить!

Каркас и сборка потолка

Когда разметка нанесена, начинается самый ответственный этап – монтаж каркаса и сборка потолка. Этот процесс подробно показан в прикрепленном к данной статье видео – ну а мы, со своей стороны, предоставим вам максимально подробное описание.

Каркас потолка

Технология монтажа потолочной системы Армстронг включает в себя следующие операции:

• По горизонтальной линии на стенах помещения крепим уголки – опору нашего будущего потолка. Для крепежа используем дюбели с пластиковыми гильзами.
• После закрепления уголков приступаем к монтажу подвесов. Подвесы к потолочному перекрытию также крепим с помощью пластиковых дюбелей в предварительно просверленные отверстия.

Крепление уголка

• После того как подвесы установлены, переходим к сборке каркаса. Вначале – устанавливаем направляющие профили (их края надежно фиксируем на уголках), затем – соединяем их поперечными профилями  с шагом 60 см.

• Если длины направляющего профиля не хватает, присоединяем к нему отрезок от другой планки профиля требуемого размера. Для соединения используем специальные замки направляющих профилей.

Результатом нашей работы должен стать достаточно жесткий каркас, зафиксированный на потолке и стенах комнаты.

В ячейки каркаса укладываем плитку для потолка.

С кассетами плитки лучше работать в перчатках, и вот почему:

• Во-первых, плитка для потолков Армстронг достаточно легко пачкается. Поэтому не нужно оставлять на ней следы пальцев.
• Во-вторых, от контакта кожи с минеральным волокном у вас может возникнуть раздражение.

Монтаж плитки достаточно прост. Просовываем плитку в соответствующую ячейку каркаса, и, придерживая снизу, выравниваем ее, укладывая точно на направляющие.

Укладка плитки

В соответствующие ячейки вместо плитки вставляем светильники, предварительно подключив их к скрытой за каркасом проводке.

На этом наша работа закончена. Так что если вы внимательно изучили статью, а также – просмотрели видеоролик о монтаже потолка, то вы точно знаете, как смонтировать потолочную систему Армстронг, причем качественно и быстро!

Видео монтажа потолка Армстронг

Монтаж потолка Армстронг – краткий курс

Одним из самых быстровозводимых и одновременно дешёвых является кассетный подвесной потолок, который у нас принято называть ещё «Армстронгом».

Такие системы до недавнего времени было принято устанавливать в офисных помещениях и на промышленных комплексах, но с приходом на отечественный рынок западноевропейских отделочных материалов многое изменилось. Сегодня кассетный потолок – частый и желанный гость уже и в жилых квартирах. В рамках этой статьи хотелось бы поговорить об особенностях монтажа данной потолочной системы и подробно остановиться предварительной разметке потолка Армстронг

Монтаж потолка Армстронг

Работы по установке потолка включают несколько этапов, описанных в таблице 2.

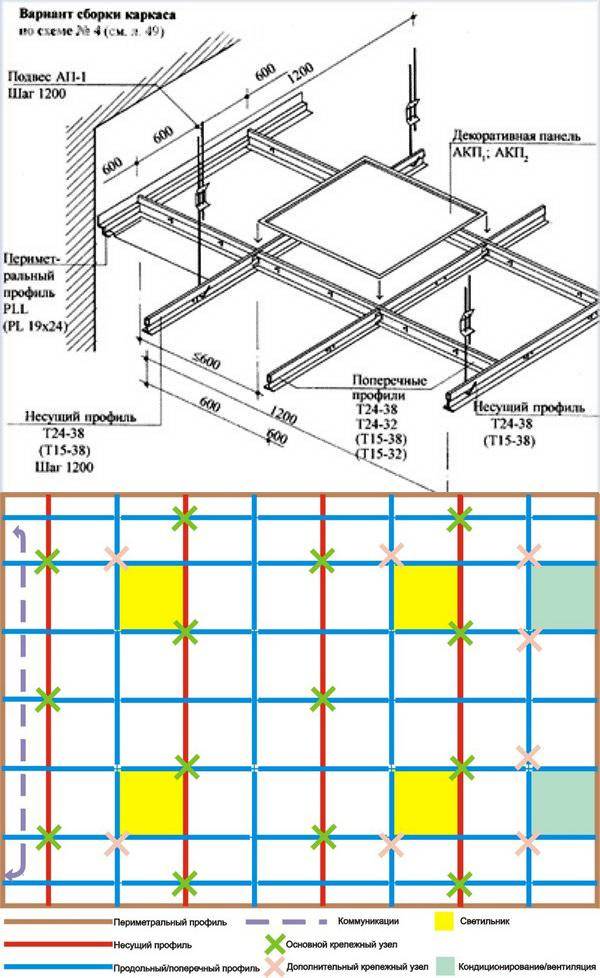

Схема установки подвесного потолка Армстронг

Таблица 2. Последовательность монтажа потолка Армстронг.

Этапы, иллюстрации	Описание действий
Разметка уровня	От разметки уровня во многом зависит дальнейший монтаж, поэтому не рекомендуется пренебрегать этим шагом. Разметку проводят с помощью лазерного уровня от самого низкого угла потолка. В углу откладывают от базового потолка среднюю длину подвеса с таким расчетом, чтобы его можно было регулировать в обоих направлениях, вверх и вниз. От этой точки с помощью уровня откладывают линии по обеим стенам, размечают прилежащие к ним углы и продолжают линии на оставшихся стенах. Они должны сойтись в последнем углу.
Монтаж стеновых профилей	Стеновые L-образные профили крепят с помощью дюбелей и саморезов или анкерных болтов с шагом 0,5 м полкой вниз. Выравнивают полку по заранее размеченной линии. В углах профиль сгибают, предварительно надрезав полку.
Крепление потолочных подвесов	С помощью потолочных подвесов крепят несущие профили, чтобы расположить их в нужном месте, удобно заранее разметить расположение реек. Их крепят с шагом 1,2 метра параллельно короткой стене комнаты, для удобства можно прочертить или разметить меловым шнуром на потолке линии. На них отмечают места крепления подвесов согласно эскизу. Общее правило таково: подвесы должны располагаться на расстоянии не более чем 1,2 м друг от друга и 0,6 м от любой из стен. Для крепления подвеса используют анкерные болты или дюбеля. По разметке сверлят отверстия нужного диаметра и глубины и закрепляют подвес за ушко штанги.
Подвесы в местах установки светильников	Места установки тяжелых светильников и блоки сплит-систем усиливают дополнительными подвесами, располагая их с некоторым смещением относительно основных. Имейте в виду, что крючок подвеса может помешать установке элементов, поэтому подвесы лучше располагать со смещением на 5-10 см.
Установка несущих профилей	Несущие профили устанавливают по заранее нанесенной разметке, закрепляют с помощью крюков подвесов за специальные отверстия в профиле. Концы несущих реек должны опираться на полку L-образного профиля. Если длина профилей недостаточна, их наращивают, используя стандартный замок на одном из концов рейки. При необходимости их можно также обрезать.
Выравнивание горизонтальности профилей	Выравнивают горизонтальность несущих профилей, регулируя длину подвесов. Для этого сжимают зажим-бабочку, перемещают крючок и штангу в нужном направлении, после чего отпускают зажим, и длина подвеса фиксируется. Для контроля плоскости потолка используют туго натянутые шнуры и уровень.
Сборка каркаса из продольных и поперечных профилей	Продольные профили длиной 1,2 м закрепляют с шагом 0,6 м между несущими рейками с помощью стандартных креплений на профилях. Отступ от стен регулируют так, чтобы избежать излишней подрезки крайних плит. Лучше всего сделать отступы симметричными. Расстояние между продольными рейками заполняют поперечными с длиной 0,6 м, которые также крепят с помощью стандартных креплений.
Установка встроенных элементов	После полной сборки каркаса потолка приступают к заполнению ячеек встроенными элементами и плитами. Для начала нужно подготовить к подключению проходящие за чистовым потолком коммуникации: электропроводку, вентиляционные каналы. Их подводят к местам установки элементов и блоков. Для потолков Армстронг используют растровые, светодиодные или люминесцентные светильники со стандартными размерами 590х590 мм. Их монтаж достаточно прост: светильник заводят под небольшим углом к плоскости потолка, повернув его по диагонали ячейки. Поворачивают его и совмещают с ячейкой, после чего он ложится на направляющие профили. Через соседнее пустые ячейки производят подключение светильника к питающему кабелю.
Монтаж точечных светильников	В потолки Армстронг можно установить и точечные светильники. Для их монтажа в плитах вырезают отверстия по размеру арматуры светильников, закрепляют их. Ставят плитку на место и подключают светильник. Аналогично врезают воздухозаборники вентсистем.
Потолочные сплит-системы	Блоки сплит-системы стараются устанавливать в наиболее укрепленных местах, например, в углу.
Укладка плит	Глухие плиты устанавливают в последнюю очередь. Их заводят внутрь по диагонали ячейки, укладывают на направляющие и, приподнимая и поворачивая снизу, заводят в ячейку. Не следует давить на них сверху – при правильной сборке каркаса плиты должны ложиться без усилий.

Инструменты и материалы, расчет конструкции

Прежде чем приступать к монтажу потолочной конструкции, нужно приобрести требуемые материалы. В их список входит следующее:

• металлические угловые профили;
• стандартные панели Армстронг 60×60 см;
• несущая рейка;
• фурнитура (дюбели и гвозди);
• подвесы с зажимной пружиной.

Эти материалы продаются в любом строительном магазине. Понадобятся и строительные инструменты:

• перфоратор и шуруповерт;
• отвертка;
• отвес и водяной уровень;
• мел либо карандаш;
• пассатижи;
• молоток.

Установка потолка предполагает использование схемы монтажа, что упрощает процесс. Далее определяется последовательность работ.

Схемы подвесных конструкций АрмстронгПошаговая инструкцияЧертеж укладки потолочной конструкции

Подвесная система крепится к потолку по одной из трех схем. Рассмотрим один из вариантов:

1. Направляющие длиной 600 мм приобретаются из расчета 800 мм на каждый м2 площади потолка.
2. Несущий профиль – 1200 мм на каждые 1600 мм.
3. Уголки – 500 мм на каждый квадрат.
4. Подвесы – 0,6 на м2.

Подвесная конструкция с проемами для вентиляционных решеток и светильников

Вникать в эти расчеты можно не полностью, ведь в строительных супермаркетах применяются программы, с помощью которых проводится вычисление требуемого количества материалов. Потолок, устанавливаемый в помещении больше 200 м2, предполагает приобретение профилей с запасом. Они могут понадобиться не только при установке, но и в случаях, когда потребуется провести ремонт.

Правила монтажа

Монтажные работы не требуют особых навыков, поскольку технология максимально проста. Конструкция состоит из направляющих полос, монтирующихся по периметру комнаты, и поперечин, которые фиксируются к ним специальными защелками.

Обычно длина составных элементов составляет 60 см или 1,2 метра, однако при необходимости все детали легко режутся обычными строительными ножницами по металлу.

Вначале по периметру комнаты крепятся направляющие полосы, важно выставить их идеально ровно, поскольку в противном случае плиты могут не сходиться друг с другом или немного смещаться в сторону, а конечная конструкция будет выглядеть не так эффектно, как хотелось бы. Совет: перед началом монтажа рекомендовано нарисовать ровную линию для правильного крепления направляющих полос, это избавит от многоразового переделывания основы потолка

Совет: перед началом монтажа рекомендовано нарисовать ровную линию для правильного крепления направляющих полос, это избавит от многоразового переделывания основы потолка.

Теперь важно определиться с расположением осветительных приборов. Четкое обозначение вывода проводов обезопасит от последующего совпадения мест крепления люстр или светильников с направляющими профилями потолочного покрытия

Совет: провода и кабели лучше вывести наружу сразу же, оголенные концы следует тщательно заизолировать.

Если направляющие полосы на стены крепятся максимально прочно, для чего желательно применять дюбели, то подвесы для фиксации основных профилей лучше всего будут держаться при помощи анкерного крепления.

Теперь можно прикреплять основные Т-профили к зафиксированным подвесам. Произведя крепление всех деталей, необходимо выполнить их выравнивание при помощи лазерного уровня. Если этого не сделать, могут возникнуть проблемы с креплением последующих деталей конструкции.

Следующий этап – фиксация поперечного профиля, для чего предусмотрены специальные просечки в основном профиле. Крепление осуществляется посредством защелкивания совпадающих деталей, дополнительного закрепления элементов не требуется. Аналогичным образом проводим крепление продольного профиля к поперечным линиям.

Завершающим этапом станет установка декоративных панелей. Для удобства монтажа на оборотной стороне каждой плиты имеется обозначение, какой стороной и в каком направлении ее вставлять. Решетки и осветительные приборы монтируются в процесс установки потолочных плит, для чего в нужных местах вырезаются специальные отверстия для вставки светильников.

Расчёт материала для конструкции

Чтобы выполнить расчёт комплектующих для потолка Армстронг, начните с эскиза или схемы. Так будет проще разобраться сколько и чего вам понадобится. При правильных расчётах вы экономите деньги, потому что не остаётся излишков материала.

Рассчитать подвесной потолок Армстронг можно, исходя из следующей информации:

• измерьте периметр помещения. Для прохождения стенового уголка нужны пластмассовые саморезы и дюбели (шаг крепления 40-50 см);
• продольные направляющие монтируют между стенами (шаг не меньше 3,7 м). Между направляющими профилями расстояние составляет 120 см;
• поперечные профили (120 см) крепятся между несущими с шагом 60 см; а между ними — короткие, длиной в 60 см. Коротких перемычек нужно брать столько же, сколько длинных;
• подвесы. Крайние монтируются на расстоянии 40 см от стенки. Остальные — с шагом 40-80 см друг от друга Рассчитывается количество подвесов для потолка Армстронг на 1м2;
• если предполагается монтаж осветительных приборов, необходимо 2 подвеса, расположенных по углам ячейки.

Чтобы не запутаться в собственном эскизе при расчётах, обозначайте каждый элемент разным цветом. Так вы без проблем подсчитаете необходимое количество всех деталей для монтажа.

Можно воспользоваться онлайн калькулятором. Нужно только ввести свои параметры.
