Причины мигания светодиодной ленты
Для начала рассмотрим несколько основных причин мерцания светодиодных лент.
Блок питания
Включите диодную ленту и тщательно изучите то, как она работает. Если моргание возникнет не сразу, а спустя несколько секунд (минут), то, вероятно, была допущена ошибка при выборе блока питания для цепи. Он не справляется с поставленной задачей из-за нехватки мощности, поэтому происходят перепады напряжения (обычно снижение). Существует негласное правило, в соответствии с которым мощность блока питания должна быть на 30 % больше значения, необходимого для работы светодиодной ленты.
Ни один китайский блок питания не соответствует тем значениям, которые указаны в паспорте. Если там пишется мощность 200 Вт, то смело отнимайте 25 %, поскольку реальное значение в лучшем случае составляет 150 Вт.
Представьте картину: требуемая мощность для подключаемой платы равна 140 Вт. Повысив это значение на 30 % (запас мощности), вы приходите к выводу, что необходим блок питания на 182 Вт. Недолго думая, вы покупаете китайское изделие на 200 Вт, подключаете ленту и включаете ее на полную мощность. Она вспыхнет и сразу погаснет, поскольку срабатывает защита блока питания из-за перегрузки в цепи.
Главный совет – покупайте источники питания проверенных компаний либо в случае приобретения китайских повышайте мощность в два раза.
При организации подсветки из светодиодной ленты длиной 15 м и более рекомендуется создавать ее из изделий идентичной модели одного производителя. В большинстве случаев используются ленты с RGB-технологией, позволяющей устройству светиться разными цветами. При выборе неодинаковых изделий на определенных участках включение будет либо затормаживаться, либо вообще отсутствовать.
Другая причина моргания светодиодной ленты, которое может происходить даже в выключенном состоянии, связана с ситуацией, когда источник питания подключается к сети через обычный выключатель с индикаторной подсветкой. Уже давно доказано, что такие индикаторы заставляют светиться led-диоды, расположенные в лампочке или ленте. Поэтому подключать блок питания нужно напрямую к автомату электрического щитка или через обычные выключатели без индикаторной подсветки.
Учитывайте сроки эксплуатации изделий. После длительного применения блока питания в течение нескольких лет могут высохнуть конденсаторы, стабилизирующие напряжение, что приведет к снижению их емкости. Они же могут вовсе выйти из строя. Осмотрите изделие – если емкость вздутая, то конденсатор не функционирует.
Со временем происходит естественная деградация кристаллов в полупроводниках, что также снижает качество свечения ленты. Без продуманной системы охлаждения процесс деградации усилится, особенно если плата периодически подвергается воздействию падающих ультрафиолетовых лучей.
Некачественная пайка
Гибкие платы на основе светодиодов нельзя паять при помощи активных флюсов (кислотных). Нарушение данного правила приведет к постепенному окислению контактной площадки и потере соединения. Во включенном состоянии наблюдается странное мерцание, после чего перестает функционировать целый участок цепи, расположенный за пайкой
Поэтому важно соблюдать правила и рекомендации, связанные с пайкой изделия
Если контакт пропал, то разрежьте ленту, удалив нерабочий модуль, и на его место установите новый.
Окисление контакта на коннекторах
Одни люди не умеют пользоваться паяльником, другие – любыми способами пытаются избегать такой работы. Альтернативным становится соединение светодиодной ленты с помощью коннекторов.
Почему нужно устранить мигание энергосберегающей лампы
Помимо того, что постоянное мигание эффективно мешает покою, оно еще уменьшает срок работоспособности лампы. Если оперативно не устранить проблему, то о феноменальной работоспособности, заявленной заводом-производителем можно забыть. В среднем, энергосберегающая лампа может проработать около 10000 часов, потребляя при этом минимум энергии. Мигание сокращает этот срок примерно в 2 раза. При этом стоит учитывать изначальное качество лампы.
Однако не стоит идти сразу на радикальные меры, не испробовав перед этим простые методы решения проблемы. Разобраться с проводкой или выключателями можно всегда, но начать стоит с замены самой лампочки. При серьезном вмешательстве стоит быть крайне внимательным, и лучше не пытаться разобраться с проводкой или выключателями, не имея необходимых навыков. При работе с электричеством обязательно нужно придерживаться правил техники безопасности:
- отключить электропитание на щитке в квартире или лестничной клетке
- предупредить соседей о проводящихся работах
- удостовериться в отсутствии электричества
Если все сделано правильно, то энергосберегающая лампа перестанет мигать при выключенном свете и прослужит весь положенный ей срок.
Как проверить качество светодиодной лампы самостоятельно
2 простых визуальных метода и опыт измерения коэффициента пульсаций
Мигание любой лампочки может быть:
- низкочастотным, когда оно явно раздражает наши глаза;
- высокочастотным, которое не так заметно сразу, но тоже отрицательно влияет на зрение.
Скрытые отклонения стабильности работы любого источника света можно визуально оценить по стробоскопическому эффекту.
Первый способ
Достаточно взять в руку карандаш, шариковую ручку или любую похожую палочку. Останется только поднести его к работающему источнику и создать возле него быстрые возвратно-поступательные движения на пути глаз человека.
В этой ситуации наш взгляд заметит небольшие области свечения, выдающие пульсации нестабильного освещения. Требуется небольшой навык.
Метод приблизительный, оценочный, но работающий.
Второй способ визуальной оценки
Сейчас в каждом мобильном гаджете встроен цифровой фотоаппарат, который позволяет сразу оценить состояние стабильности потока светового излучения.
Посредством любого смартфона или мобильника можно приблизительно оценивать качество освещения. В нем пульсации видны лучше.
Третий способ: определение коэффициента пульсаций
Более качественно и точно оценить качество свечения позволяет метод измерения.
Принцип его работы:
- свет лампы направляется на фотодиод широкого спектра;
- вырабатываемый ток направляется на операционный усилитель, преобразующий его в пропорциональное напряжение;
- подключенный осциллограф показывает состояние сигнала и величины колебаний напряжения;
- по полученным значениям рассчитывается коэффициент пульсаций.
Реализовать этот принцип позволяет сборка усилителя по нижеприведенной электрической схеме. Основные компоненты и их маркировка приведены подписями.
Коэффициент пульсаций оценивается отношением уровней минимального напряжения к максимальному, выраженному в процентных отношениях и вычисляемому по формуле:
Весь этот процесс подробно объясняет владелец видеоролика Publikz.com. Тема познавательная, полезная. Смотрите и повторяйте.
А я перехожу от теоретического объяснения физических процессов к практическим рекомендациям.
Устраняем мигание светодиодной лампы с помощью конденсатора

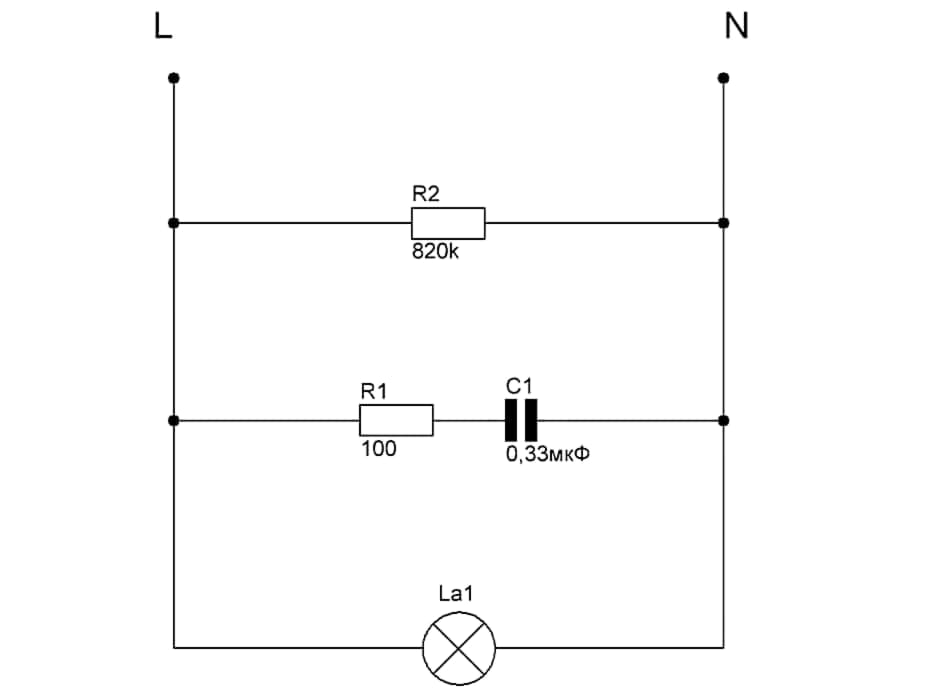

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.
Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.
Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.
Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).
Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп.
Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.
Устраняем мигание светодиодной лампы с помощью конденсатора
Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.
Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.
Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.
Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).
Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп.
Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.
Три способа ликвидировать мерцание при работе дешевых низкокачественных ламп
Если в момент покупки светильников и лампочек основой выбора была экономия средств и со временем LED-лампы начали мерцать, то есть три способа устранить этот дефект самостоятельно.
Увеличение емкости выравнивающего конденсатора
Неотъемлемой частью светильников и светодиодных лампочек является сохраняющий и повышающий конденсатор – изменение его параметров может прекратить пульсацию. Достаточно заменить штатное устройство на модель с большей емкостью, из расчета увеличения в 1,5 раза к первоначальному значению.
Если извлечь конденсатор из цоколя, то его можно заменит и оставить «вне» устройства, но это испортит эстетику лампочки и возможно отрицательно повлияет на ее установку. Кроме того, возможно потребуется установка дополнительного резистанта для гашения пульсации света.
Токогасящий резистант
Если на пути следования заряженный частиц между диодным мостом и конденсатором установить сопротивление – резистант, то ток дойдет до конденсатора в ослабленном значении, которое не позволит лампе мерцать в выключенном положении.
Для этого необходимо выполнить следующие мероприятия:
- Купить резистор в любом магазине электроники. По виду он представляет прямоугольник, покрытый полимером – это корпус сопротивления. Величина не более 1 см. в длину и 0,2-0,3 см. в ширину. С торцов корпуса устроены внутренние клеммы для подключения или напайки. Внутри корпуса располагается провод из сплава с высоким сопротивлением, например, из мельхиора.
- Если выполнять все работы самостоятельно, то необходимо свинтить цоколь лампочки. Диодный мост соединен с конденсатором – небольшим цилиндром в алюминиевом корпусе, с помощью двух проводков. Проводки демонтируются, и на любой из них монтируется сопротивление.
- Собирается вся токопроводящая цепь. Цоколь монтируется на посадочное место.
Фильтры тока
Фильтр тока является самым эффективным вариантом, так как он устанавливается непосредственно в тоководной линии, не меняя конструкции светильников и лампочек.
Конструкция малогабаритная, легко собирается и монтируется. Есть возможность самостоятельного изготовления.
Необходимо использовать диэлектрический корпус, в который помещается дополнительный диодный мост. Все устройства можно купить в магазинах электроники. После сборки фильтр монтируется на любом тоководном проводе.
По сути, основная причина мерцания ламп – это их низкое качество. В статье даны подробные разъяснения, как преодолеть этот дефект светодиодных ламп. Но самое главное мероприятие, которое поможет уберечь зрение и повысить комфорт освещения помещений – это покупка качественных изделий с низким уровнем возможного проявления брака.
Причины мерцания LED лампочек
Понять, почему же моргают светодиодные лампочки, можно по моменту возникновения дефекта и его продолжительности. Одни мигают во включенном состоянии, другие – в выключенном. Причем происходит это либо периодически, либо постоянно. Качественные приборы дают ровный свет, но нередко причиной мерцания LED ламп становится старая система проводки, в которой «ноль» и фаза визуально не определяются. Хотя этим фактором источники неприятного и вредного для глаз явления не ограничиваются.
Довольно часто производители усиливают эффект дешевых светодиодов посредством конденсаторов, имеющих большую мощность, чем требуется. Тем самым они добиваются снижения коэффициента пульсаций. Но результат оказывается предсказуемым – такие приборы быстро выходят из строя, практически мгновенно теряют яркость свечения и могут начать усиленно мигать. Другой немаловажный момент касается теплоотводного элемента – радиатора. При его недопустимом нагреве (в случае использования некачественного материала) структура светодиодов быстро деградирует, а драйвер (стабилизатор тока) выходит из строя, что также приводит к мерцанию лампы.
В выключенном состоянии
В этом случае причин миганий несколько. Главная из них – ток в цепи подсветки выключателя.
Мигание устраняют несколькими способами:
- включением нескольких ламп на один выключатель, например, в люстре;
- отключением неоновой индикаторной лампы или светодиода – разрывают цепь индикатора или удаляют плату с диодом или неонкой из выключателя.
Некачественные светодиодные лампы
Низкое качество изготовления светодиодной лампы может быть причиной ее мигания. Если использованы светодиоды, которые хранились, например, в гараже с парами топлива или выхлопными газами. Сера в их составе может привести к коррозии контактных поверхностей светодиодов. Тогда объемное сопротивление пропаянного места может непредсказуемо меняться. А значит будет меняться ток через диод и яркость свечения.
Современная филаментная светодиодная лампа в стеклянной или небьющейся колбе-шаре из пластика-поликарбоната.
Мигание может вызывать и электромагнитная несовместимость силовых цепей электропроводки и цепей управления светильниками. Если они проложены в общих кабельных каналах, то броски электромагнитных полей, например, от пусковых токов современных импульсных источников питания мощных светодиодов могут наводить ложные команды на цепях управления. Например, включение/выключение светильника или изменение его яркости.
Из-за подсветки выключателя
Подсветка может быть реализована с помощью индикаторного светодиода или малогабаритной неоновой лампочки. Она на схеме обозначена позицией HG1.
Схема подсветки кнопки выключателя. На рисунке показана малогабаритная люминесцентная лампа. Но эта же схема применяется и для светодиодных ламп.
Такую подсветку вводили в обычные выключатели для ламп накаливания, чтобы в полной ночной темноте их огонек можно было легко увидеть, а свет не мешал спать.
Для работы индикаторного светодиода переменное напряжение сети выпрямлялось однополупериодным выпрямителем на одном диоде и ограничивался его рабочий ток резистором. Небольшой индикаторный элемент – светодиод или неоновая лампочка – подключался параллельно контактам выключателя и пропускался рабочий ток, например, светодиода, величиной единицы или десятки миллиампер. Этот же ток проходил и через светодиодную лампу. Он постепенно заряжал фильтрующие конденсаторы блока питания или драйвера светодиодов. Через несколько десятков секунд напряжение поднималось до открытия светодиодов в лампе, и они загорались. Конденсаторы в фильтре блока питания разряжались и цикл повторялся.
Электрические схемы выключателей с подсветкой неоновой индикаторной лампочкой – на рис. 1 и светодиодом-индикатором – на рис. 2.
Проблемы с электрической бытовой проводкой в старых зданиях
Частой причиной моргания светодиодной лампы является некачественно смонтированная проводка в здании. Особенно это касается построенных сразу после войны или в 1945-1960-х годах. Нехватка ресурсов в стране заставляла применять временные решения, которые оставались постоянными. Речь об использовании в бытовой проводке алюминиевых и медных проводов. При их неправильном соединении медь и алюминий в зданиях с повышенной влажностью образовывали гальванические пары, имеющие высокую коррозионную опасность.
Обычно алюминий под воздействием кислорода воздуха сразу покрывается прочной и непроводящей пленкой окисления. В атмосфере дома, заполненной разного вида парами и газами от людей, растений и домашних животных скрутки меди и алюминия активно разрушаются в зоне контактов и при больших токах начинают искрить. Это вызывает мигание ламп, особенно светодиодных, не имеющих фильтрующих конденсаторов большой емкости.
В таких домах большая суммарная нагрузка мощных электроприборов может приводить вечерами к провалам напряжения в сети. А это еще одна причина мигания ламп.
Причиной может быть и неправильная фазировка проводки, когда путают фазу и ноль. Для ламп накаливания и галогенных это роли не играет, а светодиодные или разрядные, т.е. люминесцентные, могут иногда работать с миганиями.
Пример перепутанных фазного и нулевого проводов в электропроводке.
Моргает светодиодная лампа в выключенном состоянии
В некоторых случаях светодиодная лампа начинает мигать в выключенном состоянии. В большинстве случаев стал уже привычным тот факт, что коммуникационный аппарат способствует разрыву электрической цепи, в результате чего ток перестает поступать в осветительный прибор и лампа не функционирует. Со светодиодными светильниками дела обстоят совершенно по-другому. Обусловлено это тем, что такие элементы освещения намного чувствительнее, в результате чего способны улавливать даже самые незначительные изменения в электрической цепи.
На сегодняшний день существует несколько основных причин, которые приводят к мерцанию осветительных элементов. Сюда можно отнести:
- неисправность схемы электрической проводки;
- в процессе установки была неправильно осуществлена настройка подсветки;
- в целях упрощения конструкции был приобретен блок питания низкого качества.
Самой распространенной проблемой остается приобретение устройства ненадлежащего качества.
Светодиодная лампа мигает из-за неисправности проводки
В случае если светодиодный светильник моргает во включенном состоянии, то рекомендуется искать проблему в неисправности электрической проводки. Как показывает практика, мерцание может быть разным и полностью зависеть от количества электрического тока, проходящего через блок питания.
Несмотря на то что существует неисправность, осветительный прибор продолжает функционировать. Так как блок питания не способен сгладить пульсацию и предотвратить нестабильную работу, устройство начинает моргать.
Мерцание светодиодных ламп из-за выключателя с подсветкой
Многие производители оснащают выключатели специальной подсветкой. Как показывает практика, такое нововведение довольно полезное и приносит неоспоримую пользу пользователям, так как имеется возможность найти выключатель даже в темное время суток.
Важно понимать, что если использовать выключатель с подсветкой совместно с бюджетными вариантами, можно спровоцировать мигание. Данная особенность приводит к тому, что во включенном состоянии ток поступает в прибор освещения, а выключатель выполняет роль подсветки
В дальнейшем некоторое количество электричества может попасть в емкостный фильтр и гасящий конденсатор. После того как будут достигнуты рабочие характеристики, электричество попадает в осветительный прибор, тем самым вызывая мерцание.
Светодиодная лампа мерцает из-за плохого качества
Довольно часто можно увидеть, как мигает светодиодный светильник во включенном состоянии. Такое явление напрягает глаза, мешает полноценному и комфортному отдыху. Как показывает практика, очень часто причина заключается в том, что были приобретены приборы низкого качества. Такое случается в том случае, когда возникает желание сэкономить и причин этому может быть большое количество, как правило, самая распространенная – это ограниченный бюджет.
В таких ситуациях важно понимать, что экономия – не самый лучший вариант, так как от этого полностью зависит комфорт проживания в помещении. Если имеются некоторые ограничения в бюджете, то рекомендуется воздержаться от покупки и установить светодиоды через некоторое время, но выбрать приборы высокого качества
Диодная лампа моргает из-за неправильной схемы подключения
При выборе светодиодов в качестве источника освещения стоит понимать, что при неправильном подключении могут появиться некоторые проблемы, среди которых самой распространенной является мерцание. В случае если лампа начинает мерцать в выключенном состоянии, то это может свидетельствовать лишь о том, что была неправильно выполнена схема подключения либо допущена ошибка в процессе укладки электрических проводов.
Бытовая электрическая сеть состоит из 3 цепей:
Зачастую бывает так, что работы выполняет человек, не имеющий соответствующего опыта, в результате чего можно довольно легко перепутать контакты, а именно, фазу и ноль – именно это является причиной появления мерцания.
Как избавиться от мигания выключенных светодиодных ламп
Если найдена причина, по которой при выключенном выключателе мигает светодиодная лампочка, то устранить проблему не так сложно.
Если причиной является выключатель с подсветкой, то его рекомендуется разобрать и перекусить нужные провода, после чего проблема с постоянным миганием будет устранена.
Зачастую бывает, что проблема кроется в самих лампах и блоке питания – они могут быть низкого качества. Если имеется необходимость использовать такой вид освещения и в дальнейшем, стоит заменить приборы.
Устраняем проблему
После того, как вы поняли, почему моргает энергосберегающая лампочка при выключенном выключателе, легко предложить решение проблемы:
- Разомкнуть цепь прохождения микротоков, убрав подсветку на выключателе.
- Поменять параметры цепи питания подсветки так, чтобы ток был недостаточным для заряда конденсатора.
- Завернуть токи в цепь с меньшим сопротивлением.
- Заменить выключатель на модель без подсветки или поставить другие лампы.
Почему моргает светодиодная лампочка при выключенном свете
Если речь идет о люстре с несколькими рожками, есть еще один способ — можно в один из рожков вкрутить лампу накаливания.
Способ довольно простой, но работает. Если же мерцают одиночные лампочки, с явлением придется бороться другими методами. С заменой выключателей и ламп, наверное, вопросов не возникнет, а вот с другими способами они могут быть.
Убираем подсветку
В выключателях со встроенной подсветкой имеется плата, на которой находится светодиод или маленькая неоновая лампа, сопротивление и контакты (обычно в виде пружинок). Плата эта находится под небольшой пластиковой крышкой на тыльной стороне корпуса выключателя. Чтобы до нее добраться, надо выключатель разобрать.
Разбираем выключатель чтобы добраться до крышки
Крышку можно поддеть ногтем или отверткой. Сняв ее, на обратной стороне обнаруживаем плату.
На обратной стороне крышки установлена маленькая плата подсветки
Эту плату вынимаем. Она ничем не крепится, просто поддеваем ее и снимаем с фиксаторов. Крышку без платы устанавливаем на место, собираем выключатель и проверяем работоспособность. Все должно работать, за исключением двух вещей: не горит подсветка при выключенном свете и не моргают экономные или светодиодные лампы.
Оставляем подсветку, меняя параметры цепи питания
Не все выключатели с подсветкой сделаны с использованием плат. Более бюджетные модели сделаны проще: к диоду припаяно сопротивление и эта цепь установлена параллельно с клавишами выключателя (как на фото ниже).
Подсветка на выключателе может быть собрана так
В этом случае можно выпаять/выкусить светодиод и резистор и получим обычный выключатель без подсветки. Но можно изменить параметры этой цепи так, что подсветка будет работать, а лампы моргать или гореть при выключенном свете не будут. Для этого придется заменить резистор — поставить сопротивление:
- не менее 220 кОм, если подсветка с неоновой лампой;
- не менее 470 кОм или 680 кОм с подсветкой на светодиоде (подбирается на месте).
Кроме того? в цепь за сопротивлением встраивается диод 1N4007, катодом к резистору. Второй вход диода припаиваем к лампе подсветки. В результате цепь питания будет выглядеть так, как на рисунке ниже.
Схема усовершенствованной подсветки
Чтобы устранить моргание ламп и сохранить подсветку на выключателе, выпаиваем старый резистор, ставим новый вместе с диодом. После чего выключатель можно собирать и ставить на место.
Убираем моргание ламп при выключенном свете
В большинстве случаев проблема исчезает. Если лампа все еще мигает, необходимо заменить сопротивление на большее. Такое встречается редко, но…
Создаем параллельно лампе цепь с меньшим сопротивлением
Если параллельно лампе подключить резистор, ток будет идти на его разогрев, конденсатор лампы останется без заряда мигания не будет. Резистор берут обычно на 50 кОм и мощность 2 Вт, к нему подпаивают провода, после чего изолируют, оставив снаружи только два провода для подключения. Можно его замотать изолентой или использовать термоусадочную трубку.
Сначала изолируют места соединения проводников и ножек сопротивления, после накладывают еще один слой изоляции, который закрывает еще и резистор. Токи небольшие, нагрев если и будет, то совсем незначительный, зато с такой двухслойной изоляцией эта переделка безопасна.
Тщательно изолируем все участки без изоляции
Есть два способа установить этот резистор: в распределительной коробке или непосредственно на светильнике
Важно только чтобы он подключался параллельно лампе
Тут видно, куда надо подключать резистор, но делать так как на фото не стоит: выводы и корпус резистора не заизолированы — не исключено поражение электрическим током при замене лампы
На те же места подключаете подготовленный ранее заизолированный резистор — это намного безопаснее. В распределительной коробке подключение происходит аналогично. Вам надо найти два провода, которые идут на лампу, и в те же контакты подключить дополнительные проводники. После такой переделки мигать лампочка не будет. Но если вы не сильны в электрике, будьте очень аккуратны.
Ещё раз напоминаем, все эти работы надо проводить с отключенным в щитке питанием.
Мигание в режиме нормального свечения
Причины нестабильного функционирования включенной светодиодной лампы достаточно разнообразны.
Недостаточная эффективность фильтрации
Как это не банально, но известное правило неизбежных для скупых финансовых потерь часто проявляется в светодиодной светотехнике.
Стремление пользователя сэкономить и купить дешевую продукцию вместо качественной потенциально может привести к миганию даже при полностью исправной лампочке, нормальное свечение которой при покупке было продемонстрировано продавцом.
Источники тока многих ламп китайского и, что особенно неприятно, отечественного производства, вместо полноценного драйвера реализованы на основе простейшей схемы, подобной той, которая изображена на рисунке 2.
Они собраны на одной из разновидностей диодного моста Д1 – Д4, последовательно с которым включен выходной сглаживающий емкостной фильтр С2 — Rф.
Входное напряжение уменьшается до заданного значения цепочкой из параллельно включенных гасящего резистора Rг и сглаживающего конденсатора С1.
Фильтр эффективно убирает остаточные пульсации выпрямленного мостом тока при штатных параметрах сетевого напряжения. Одновременно он не в состоянии справиться с импульсными помехами, что приводит к миганиям.
Кроме того, малейшие отклонения входного напряжения от заданного из-за высокой крутизны вольт-амперной характеристики сопровождаются значительными изменениями тока, что сразу же сказывается на яркости свечения.
Ситуация в данном случае не безнадежна и может быть исправлена наращиванием коэффициента сглаживания фильтра. При этом можно воспользоваться тем, что на светодиоды подается постоянное напряжение, что позволяет использовать электролитический конденсатор Сд, который выделен на рисунке 3 красным кругом и подпаивается параллельно сглаживающему конденсатору С1.
Источник питания светодиодной лампы даже среднего класса представляет собой полноценный драйвер, в составе которого присутствует интегральный стабилизатор тока (реализован обычно по схеме ШИМ).
Последний поддерживает постоянство тока через диоды за счет наличия стабилизирующей отрицательной обратной связи.
Рисунок 3. Модернизированный мостовой выпрямитель
Уменьшенное сетевое напряжение
Драйвер лампы обеспечивает ток требуемой величине только в определенном диапазоне изменения силового напряжения. При значительном отличии напряжения от 220 В драйвер рано или поздно переходит в режим нестабильного функционирования, в котором значительное влияние на величину отдаваемого тока начинает оказывать нелинейность его схемных элементов.
Сам ток при этом становится пульсирующим: на протяжении большей части времени, когда его недостаточно для поддержания нормального уровня свечения, заряд накапливается в конденсаторе.
Затем драйвер кратковременно выходит на нормальный режим, в течении которого конденсатор быстро разряжается, после чего лампа резко уменьшает световую отдачу или даже полностью отключается.
Обнаружит причину пульсаций в этом случае можно обычным тестером, которым замеряют напряжение сети, а основным средством борьбы становится его повышение до заданного уровня автотрансформатором.
Наличие диммеров
Диммер или плавный регулятор света был первоначально разработан для ламп накаливания и поэтому плохо работает с большинством моделей светодиодных ламп.
Это связано с тем, что типовая конструкция этого компонента рассчитана на минимальную мощность нагрузки примерно в 50 Вт, что заметно выше мощности светодиодных источников.
При меньшей мощности в нагрузке управляющие цепи диммера не в состоянии корректно подавать напряжение на лампу, что внешне проявляется в виде ее вспыхивания.
В любом случае диммер должен быть изначально предназначен для светодиодных источников.
В некоторых ситуациях справиться с миганиями можно переключением регулирования с переднего фронта на задний, которое доступно для старших моделей этих устройств.
Что такое диммеры: устройство, принцип работы в светодиодных лампах, светильнике, магнитоле
